GIGASET USB ADAPTER DECT - Adaptateur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur DECT USB
Marque	Siemens (Gigaset Communications GmbH)
Modèle	Gigaset USB Adapter DECT
Alimentation	Via port USB (5 V CC)
Consommation électrique	En attente : env. 4 W, en transmission : env. 5 W
Standard radio	DECT (Digital Enhanced Cordless Telecommunications)
Plage de fréquences	1880 MHz à 1900 MHz
Puissance d'émission	10 mW (moyenne par canal)
Portée	Jusqu'à 300 m en extérieur (visibilité directe), jusqu'à 50 m en intérieur
Température de fonctionnement	+5 °C à +45 °C
Humidité relative de fonctionnement	20 % à 75 %
Connectique	USB type B
Systèmes d'exploitation supportés	Windows 98SE, ME, NT, 2000, XP
Fonctions principales	Liaison sans fil entre un ordinateur et une station de base Gigaset ; permet la connexion Internet, le transfert de données, et l'utilisation de combinés DECT
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. Protéger de l'humidité et des sources de chaleur.
Sécurité	Ne pas utiliser dans des environnements explosifs. Éviter la proximité d'appareils médicaux. Ne pas brancher/débrancher pendant un orage. Respecter les consignes de la notice.
Garantie	24 mois (24 mois pour les défauts de fabrication, 6 mois pour les pièces d'usure)
Contenu de l'emballage	1 adaptateur Gigaset USB DECT, 1 câble USB, 1 CD-ROM, 1 notice (9 langues)
Compatibilité stations de base	Gigaset CX100/150isdn, SX100/150isdn, CX203/235isdn, SX205/255isdn, SX303/353isdn, 4170/75isdn, 3070/75isdn

FOIRE AUX QUESTIONS - GIGASET USB ADAPTER DECT SIEMENS

Comment installer l'adaptateur Gigaset USB DECT ?

Insérez le CD-ROM fourni ; l'assistant d'installation démarre automatiquement. Suivez les instructions : sélectionnez la langue, le type de station de base, puis branchez l'adaptateur USB lorsque l'assistant le demande. Windows détectera le nouveau matériel ; acceptez l'installation du pilote depuis le CD. Terminez l'installation puis redémarrez l'ordinateur si nécessaire.

Comment déclarer l'adaptateur à une station de base ?

Après l'installation, ouvrez le programme de configuration (Démarrer > Programmes > Gigaset > Configuration of USB Adapter). Allez dans l'onglet 'Adaptateur local', sélectionnez un emplacement libre dans 'Adaptateurs inscrits distants', puis cliquez sur 'Enregistrer'. Mettez la station de base en mode déclaration (voir son manuel) et saisissez le code PIN (par défaut 0000). La déclaration est réussie si le nom de la base apparaît.

Que faire si la déclaration échoue ?

Vérifiez que la station de base est sous tension et en mode déclaration. Assurez-vous que le code PIN est correct (par défaut 0000). Si le problème persiste, éloignez l'adaptateur des sources d'interférences et réessayez. Vous pouvez aussi réinitialiser l'adaptateur (onglet 'Adaptateur local' > 'Réinitialiser') puis recommencer la déclaration.

Comment utiliser l'adaptateur avec un ordinateur portable en extérieur ?

Branchez l'adaptateur sur un port USB de l'ordinateur portable. Assurez-vous qu'il est déclaré à la station de base (voir question précédente). Une fois la connexion établie, vous pouvez naviguer sur Internet ou transférer des données sans fil jusqu'à 300 m en extérieur (portée variable selon l'environnement).

Puis-je connecter plusieurs ordinateurs à une même station de base ?

Oui, mais un seul adaptateur USB peut établir une liaison sans fil active à la fois. Vous pouvez commuter la connexion entre les ordinateurs via l'icône dans la barre des tâches (clic droit > Activer/Désactiver le mode sans fil). Un ordinateur connecté par câble USB à la base peut également partager la connexion Internet.

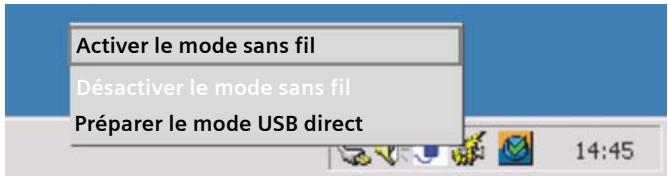

Comment commuter la connexion sans fil entre deux ordinateurs ?

Sur l'ordinateur qui utilise actuellement la liaison, faites un clic droit sur l'icône de connexion sans fil (près de l'horloge) et choisissez 'Désactiver le mode sans fil' ou 'Préparer le mode USB direct'. Sur l'autre ordinateur, cliquez droit sur la même icône et sélectionnez 'Activer le mode sans fil'. La connexion bascule immédiatement.

Que signifient les voyants DEL sur l'adaptateur ?

L'adaptateur possède deux DEL : DEL de fonctionnement et DEL de données. Si la DEL de fonctionnement clignote lentement, l'adaptateur cherche la station de base. Si elle est allumée fixe, la communication est établie. La DEL de données scintille en cas de transfert de données et reste éteinte sinon. Les deux DEL clignotent alternativement en mode disponibilité de déclaration.

Quels sont les précautions de sécurité à respecter ?

N'utilisez pas l'adaptateur dans des environnements explosifs (ex. salle de bain). Évitez les sources de chaleur et les rayons directs du soleil. Ne branchez ni ne débranchez le câble USB pendant un orage. Éloignez-le des appareils médicaux et des écrans pour éviter les perturbations. Respectez les conditions ambiantes (température 5-45°C, humidité 20-75%).

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Ouvrez le programme de configuration (Démarrer > Programmes > Gigaset > Configuration of USB Adapter). Cliquez sur l'onglet 'Adaptateur local', puis sur 'Réinitialiser'. Confirmez. Cela efface toutes les déclarations et paramètres. Réinitialisez aussi les stations partenaires si nécessaire. Après la réinitialisation, vous devez re-déclarer l'adaptateur à la station de base.

Que faire si l'ordinateur ne détecte pas l'adaptateur ?

Vérifiez que le câble USB est bien enfiché et que le port USB fonctionne (testez avec un autre périphérique). Redémarrez l'ordinateur. Si le problème persiste, réinstallez les pilotes : dans le Gestionnaire de périphériques, supprimez le périphérique inconnu, puis relancez l'installation à partir du CD-ROM. Assurez-vous d'utiliser un système d'exploitation compatible (Windows 98SE à XP).

MODE D'EMPLOI GIGASET USB ADAPTER DECT SIEMENS

La société Gigaset Communications GmbH succède en droit à Siemens Home and Office Communication Devices GmbH & Co. KG (SHC) qui poursuivait elle-même les activités Gigaset de Siemens AG. Donc les éventuelles explications de Siemens AG ou de SHC figurant dans les modes d'emploi doivent être comprises comme des explications de Gigaset Communications GmbH.

Nous vous souhaitons beaucoup d'agrément avec votre Gigaset.

Consignes de sécurité .... 3

Consignes de sécurité 3

Marques déposées .... 3

Remarques à propos de l'emplacement ..... 3

Emplacement et surface d'emplacement 3

Température et conditions ambiantes 4

Présentation 4

Liaison sans fil avec l'adaptateur Gigaset USB 4

Contenu de l'emballage 4

Remarque à propos du manuel d'utilisation 5

DEL 5

Connexion USB 6

Adaptateur local et Adaptateur distant 7

Adaptateur maître et Adaptateur esclave 7

Raccordement à votre station de base ..... 8

Gigaset 3070/75isdn, Gigaset 4170/75isdn 8

Installation 8

Configuration requise 8

Installer l'adaptateur Gigaset USB DECT 8

Réinitialiser l'adaptateur Gigaset USB 10

Configuration 11

Démarrer le programme de configuration 11

Déclarer l'adaptateur Gigaset USB DECT à la station de base ..... 11

Onglet Connexion 12

Remarques à propos de la connexion COM ..... 15

Remarques à propos du fonctionnement ..... 15

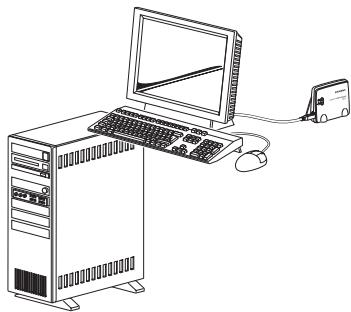

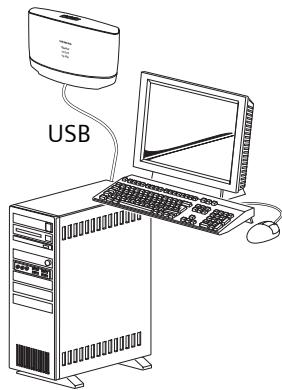

Plusieurs ordinateurs se partagent une station de base ..... 15

Commuter la connexion sans fil 16

Dépannage 17

Contrôler les conditions ..... 17

Messages d'erreur dans le programme de configuration 17

Autres problèmes 18

Caractéristiques techniques 19

En cas de problèmes avec l'appareil en Suisse : 20

Certificat de garantie France 21

Certificat de garantie Belgique 23

Garantie Suisse 23

Index 24

Consignes de sécurité

Consignes de sécurité

• Le fonctionnement des équipements médicaux peut être perturbé. L'adaptateur Gigaset USB DECT peut provoquer des bourdonnements dans les appareils auditifs. N'installez pas l'adaptateur Gigaset USB dans la salle de bain ou dans la salle de douche. N'utilisez pas l'adaptateur Gigaset USB dans des environnements explosifs. Évitez la proximité immédiate de sources de chaleur (par ex. des radiateurs) et n'exposez pas l'adaptateur Gigaset USB aux rayons directs du soleil. Ne revendez ou donnez l'adaptateur Gigaset USB à une autre personne qu'accompagné du manuel d'installation et du CD-ROM. Utilisez le câble USB fourni pour connecter votre adaptateur Gigaset USB à l'ordinateur. N'enfichez pas ou ne débranchez pas le câble USB durant un orage. Risque de choc électrique. Ne prolongez pas le câble USB. Risque de rayonnement électromagnétique.
• Éliminez les appareils en vous conformant à la législation en vigueur.

L'adaptateur Gigaset USB DECT est prévu pour les pays mentionnés sur l'appareil. Les spécificités nationales sont prises en compte.

La transmission radio entre la base et l'abonné répond à la norme DECT. L'adaptateur Gigaset USB répond aux prescriptions européennes applicables en la matière. Si malgré tout les images et le son de récepteurs satellites devaient être perturbés, contactez le revendeur de votre récepteur pour faire vérifier votre installation satellite au niveau de l'antiparasitage.

Marques déposées

Microsoft®, Windows® 98SE, Windows® ME, Windows® 2000 et Windows® XP sont des marques déposées de Microsoft Corporation.

Adobe® Acrobat® est une marque déposée de Adobe Systems Incorporated.

Remarques à propos de l'emplacement

Emplacement et surface d'emplacement

L'adaptateur Gigaset USB DECT ne doit pas être placé à proximité immédiate d'appareils électroniques. Les appareils électriques peuvent s'influencer mutuellement.

Placez l'adaptateur Gigaset USB sur une surface plane et antidérapante. Protégez en particulier les surfaces sensibles ou fragiles.

Selon l'environnement, la portée de la liaison radio comporte environ 300 m à l'extérieur et environ 50 m à l'intérieur d'un bâtiment.

Température et conditions ambiantes

L'adaptateur Gigaset USB DECT est conçu pour fonctionner dans des locaux protégés et dans une plage de température de +5 °C à +45 °C à une humidité relative de 20–75%.

Présentation

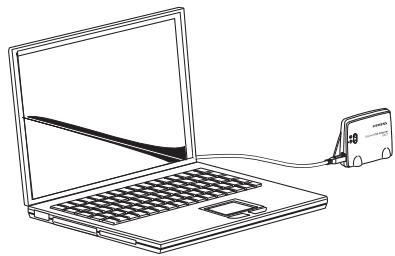

Liaison sans fil avec l'adaptateur Gigaset USB

L'adaptateur Gigaset USB permet une liaison sans fil entre un ordinateur et une station de base. Vous pouvez ainsi utiliser votre portable dans le jardin et surfer sur Internet. L'adaptateur Gigaset USB est alimenté en courant par le port USB.

L'adaptateur Gigaset USB DECT est connecté à l'interface USB ; il est cependant pris en charge par l'ordinateur comme s'il était connecté à une interface COM. Vous trouverez des explications détaillées au chapitre « Remarques à propos de la connexion COM » à la page 15.

Contenu de l'emballage

◆ 1 Gigaset USB Adapter DECT, 1 câble USB, 1 CD-ROM ◆ 1 notice (9 langues)

Remarque à propos du manuel d'utilisation

L'assistant d'installation propose l'accès direct à différents manuels d'utilisation. Sélectionnez tout d'abord votre langue. Vous pourrez ensuite débuter immédiatement l'installation ou parcourir les manuels des différents appareils. Veuillez également lire le fichier « Lisez-moi » contenu sur le CD. Il contient éventuellement des informations de dernière minute.

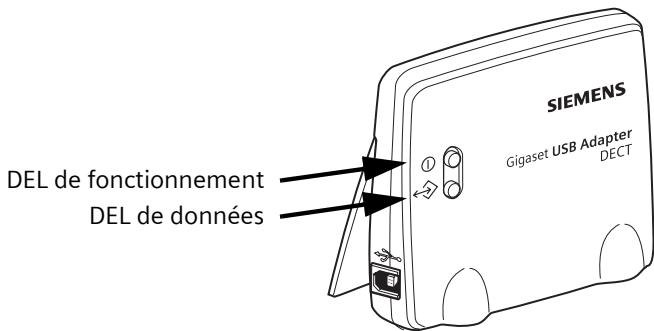

DEL

DEL de fonctionnement

clignote lentement

allumée en permanence

L'adaptateur Gigaset USB recherche la station de base ou aucune station de base n'a été déclarée.

L'adaptateur Gigaset USB est en communication avec la station de base.

DEL de données

désactivée

activée (scintille)

Pas de transfert de données

Transfert de données en cours

Les deux DEL clignotent alternativement

DEL de fonctionnement

DEL de données

L'adaptateur Gigaset USB se trouve en disponibilité de déclaration.

L'adaptateur Gigaset USB se trouve en disponibilité de déclaration.

i

Il est recommandé d'utiliser l'assistant d'installation qui démarre automatiquement lors de l'insertion du CD dans le lecteur pour configurer au mieux votre adaptateur Gigaset USB.

Il est recommandé d'utiliser l'assistant d'installation qui démarre automatiquement lors de l'insertion du CD dans le lecteur pour configurer au mieux votre adaptateur Gigaset USB.

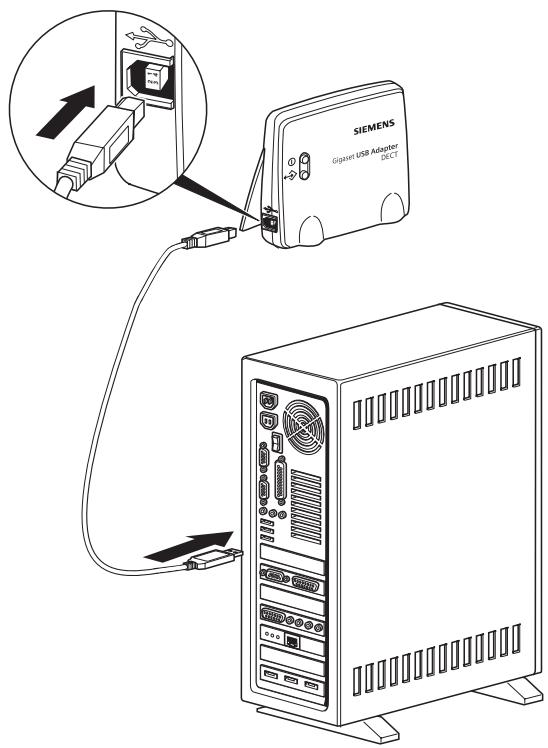

L'assistant d'installation vous demandera d'enficher le câble USB au cours de l'installation.

Un câble USB peut être branché et débranché lorsque l'ordinateur est sous tension. Si l'appareil connecté est en service, Windows détectera automatiquement ce périphérique.

Lors du premier raccordement d'un nouveau périphérique, Windows démarre la détection automatique d'un nouveau matériel.

Si vous avez branché le câble USB avant que l'assistant d'installation ne vous l'ait demandé :

Arrêtez la détection automatique d'un nouveau matériel.

Adaptateur local et Adaptateur distant

Vous pouvez également configurer la station partenaire depuis la station locale (adaptateur Gigaset USB).

Adaptateur maître et Adaptateur esclave

Abonné = combiné, appareil auquel est déclarée la station de base.

Exemple : Seul un adaptateur Gigaset USB du type Adaptateur esclave peut avoir une communication active avec une station de base Gigaset.

Raccordement à votre station de base

Le Gigaset USB Adapter DECT peut être utilisé avec les stations de base Gigaset suivantes : Gigaset CX100/150isdn, Gigaset SX100/150isdn, Gigaset CX203/235isdn, Gigaset SX205/255isdn, Gigaset SX303/353isdn, Gigaset 4170/75isdn et Gigaset 3070/75isdn.

Les systèmes d'exploitation suivants sont pris en charge : Windows® 98SE, Windows® NT, Windows® ME, Windows® 2000 et Windows® XP.

i

Répéteur Gigaset :Le répéteur Gigaset ne peut pas être utilisé comme extension de la plage des fréquences radio de l'adaptateur Gigaset USB.Plusieurs adaptateurs Gigaset USB :Si vous utilisez plusieurs adaptateurs Gigaset USB à une station de base, veuillez consulter le chapitre « Plusieurs ordinateurs se partagent une station de base » à la page 15.

Gigaset 3070/75isdn, Gigaset 4170/75isdn

Vous devez procéder à une mise à jour du micrologiciel du Gigaset SX205/255isdn. La mise à jour du micrologiciel est effectuée automatiquement si vous activez l'option Vérification de la version du micrologiciel lors de l'installation.

Installation

Configuration requise

Ordinateur avec système d'exploitation Windows® 98SE, NT, ME, 2000 ou XP, 5 Mo de capacité disque libre, 1 port USB libre, 1 lecteur CD-ROM (ou DVD).

Installer l'adaptateur Gigaset USB DECT

i	Utilisez l’assistant d’installation pour configurer votre adaptateur Gigaset USB. Cet assistant veillera à ce que tous les paramètres nécessaires et tous les programmes additionnels soient activés.

L'adaptateur Gigaset USB ne doit pas être raccordé à l'ordinateur au démarrage de l'installation. L'assistant d'installation vous demandera d'enficher le câble USB au cours de l'installation. Si vous l'avez déjà enfiché, débranchez-le et rebranchez-le.

i	Si une boîte de dialogue vous indiquant l'absence d'une signature durant l'installation, cliquez sur Poursuivre l'installation.

→ Veillez à ce que votre station de base soit en mode repos. → Placez le CD dans le lecteur de CD-ROM.

L'assistant d'installation démarre automatiquement. Si l'exécution automatique ne fonctionne pas sur votre ordinateur, lancez l'installation manuellement.

• Ouvrez l'explorateur de Windows.
• Choisissez le lecteur de CD-ROM.
• Double-cliquez sur start.exe.

L'assistant d'installation démarre.

→ Sélectionnez votre langue.

Le menu principal de l'assistant d'installation s'ouvre. Vous pouvez soit lire le fichier « Lisez-moi », soit lire les manuels d'utilisation de la série Gigaset isdn, soit contacter le service d'assistance par Internet, soit commencer l'installation.

→ Cliquez sur Installation du logiciel. → Sélectionnez votre station de base. Au besoin, activez l'option Vérification de la version du micrologiciel (n'est pas disponible pour toutes les stations de base).

Pour le Gigaset 4170/75isdn et le Gigaset 3070/75isdn, l'option Vérification de la version du micrologiciel doit être activée.

→ Uniquement pour les Gigaset SX205/255isdn, Gigaset SX303/353isdn, Gigaset 4170/75isdn et Gigaset 3070/75isdn :

Activez l'option Sans fil via l'adaptateur Gigaset USB.

→ Uniquement pour les Gigaset SX205/255isdn, Gigaset SX303/353isdn :

Si vous souhaitez davantage que la connexion sans fil à l'Internet, il vous est loisible d'installer des logiciels supplémentaires. Vous pouvez sélectionner les logiciels suivants :

talk&surf 6.0	Le logiciel talk&surf vous permet de configurer votre station de base et les combinés connectés. Vous pourrez gérer votre annuaire et le transférer aux combinés. Vous pouvez également consulter les listes d'appels et gérer les coûts de communication. Pour plus d'informations, reportez-vous au manuel d'utilisation du logiciel talk&surf 6.0.
CAPI	Le pilote CAPI ne sera installé que si vous souhaitez envoyer des télécopies depuis votre ordinateur. À cet effet, reportez-vous au chapitre « Installer le pilote CAPI » du manuel d'utilisation du logiciel talk&surf 6.0.
FAX	Si vous envoyez des télécopies depuis votre ordinateur, connectez l'adaptateur Gigaset USB directement au port USB. Veuillez vous reporter au chapitre correspondant du manuel d'utilisation du logiciel talk&surf 6.0.

→ Sélectionnez le répertoire d'installation. → Démarrez l'installation.

Connectez votre adaptateur Gigaset USB à l'ordinateur dès que l'assistant d'installation vous le demande. La détection automatique de nouveau matériel de Windows démarre. → Durant la procédure, cochez l'option Rechercher un pilote approprié pour le périphérique (le message exact sera fonction de la version de Windows installée). → Cochez l'option Lecteurs CD-ROM. Cliquez sur Parcourir et pointez le fichier suivant : xxx. → Confirmez l'installation du pilote USB avec OK.

La boîte de dialogue de configuration de votre adaptateur Gigaset USB s'ouvre ensuite. Un port COM est affecté à votre adaptateur Gigaset USB.

Au terme de l'installation de l'adaptateur USB, les logiciels de votre station de base et les logiciels complémentaires éventuels sont installés.

→ Terminez l'installation aboutie en cliquant sur Terminer. → Selon le système d'exploitation utilisé, vous devrez redémarrer votre ordinateur.

Si vous souhaitez installer le logiciel Acrobat® Reader, ne procédez pas au redémarrage de votre ordinateur. Installez d'abord Acrobat® Reader et ensuite redémarrez votre ordinateur.

Réinitialiser l'adaptateur Gigaset USB

Si vous utilisez déjà l'adaptateur Gigaset USB mais que vous souhaitez l'installer en liaison avec une autre station de base, rétablissez d'abord la configuration d'origine de l'adaptateur Gigaset USB. Toutes les données modifiées ainsi que les déclarations seront supprimées.

→ Démarrez le programme de configuration de l'adaptateur Gigaset USB : Démarrer > Programmes > Gigaset > Configuration of USB Adapter

→ Cliquez sur l'onglet Adaptateur local.

→ Sélectionnez Réinitialiser et confirmez.

Réinitialisez également la déclaration aux stations partenaires enregistrées.

→ Quittez le programme de configuration.

Vous pouvez réinstaller T-Sinus 721 une fois terminée la réinitialisation. Reportez-vous aux consignes du chapitre « Installer l'adaptateur Gigaset USB DECT » à la page 8.

Configuration

Démarrer le programme de configuration

L'assistant d'installation lance le programme de configuration et prend en charge la déclaration de votre adaptateur Gigaset USB. Relancez ultérieurement le programme de configuration pour modifier les réglages et les paramètres.

→ Choisissez Démarrer > Programmes > Configuration of USB Adapter.

Le programme de configuration s'ouvre. Il se compose de quatre onglets vous permettant de définir les réglages et paramètres de votre adaptateur Gigaset USB.

Déclarer l'adaptateur Gigaset USB DECT à la station de base

i

L'assistant d'installation prend en charge la déclaration de l'appareil à la station de base lors de la première installation.

Si vous souhaitez déclarer votre adaptateur USB à une autre station de base, procédez comme suit :

→ Ouvrez l'onglet Connexion. → La zone Etat: doit afficher Etat de la configuration. → Ouvrez l'onglet Adaptateur local. → Dans la zone Adaptateurs inscrits distants, sélectionnez un emplacement de déclaration libre. → Établissez la disponibilité de déclaration sur votre station de base (reportez-vous au manuel d'utilisation de la station de base). → Cliquez sur Enregistrer. Saisissez le code PIN de la station de base (1 à 8 chiffres, 0000 à la livraison).

L'adaptateur Gigaset USB se déclare à votre station de base. Dès que la déclaration a abouti, vous voyez le nom de votre station de base affiché dans la zone distants Adaptateurs inscrits.

Vous trouverez des explications exhaustives sur le programme de configuration dans les descriptions des différents onglets.

En cas d'échec de la déclaration (la station de base n'est pas disponible pour la déclaration ou elle n'est pas mise sous tension, code PIN erroné), un message indiquant la cause du problème s'affiche.

Raccordement de l'adaptateur Gigaset USB DECT à l'ordinateur.

Port série:	L'adaptateur Gigaset USB recherche un port COM libre qui sera utilisé pour la connexion. Une modification manuelle du réglage ne sera nécessaire qu'en cas de raccordement de plusieurs adaptateurs USB à un même ordinateur/portable.
Etat:	Etat de la configuration, dès que la connexion a été trouvée. Si aucune connexion n'est disponible, la zone reste vide.
Pas de détection autom. au démarrage de l'application	Activez cette option uniquement si plusieurs adaptateurs Gigaset USB sont connectés. Sélectionnez ensuite un emplacement COM dans la zone supérieure.

Liaison données/radio

Choix du partenaire:	Dès que la déclaration a abouti, vous voyez ici le nom de la station de base connectée. En cas de déclaration de plusieurs stations de base, vous sélectionnez à ce niveau la station de base avec laquelle votre adaptateur Gigaset USB doit établir une communication.
Intensité du champ: / Qualité:	Si votre adaptateur Gigaset USB a établi une communication avec une station de base, cette zone affiche un diagramme à barres indiquant la puissance du champ et la qualité de la communication. En l'absence d'une communication, ces zones restent vides.Selon l'environnement, la portée de la liaison radio entre la station locale et la station partenaire comporte environ 300 m à l'extérieur et environ 50 m à l'intérieur d'un bâtiment.
Etat de la liaison radio:	En cas de communication, la station affiche Connexion établie. En cas d'absence de communication, la station affiche Pas de connexion.
Etat de la liaison données:	En cas de communication, la station affiche Connexion établie. En cas d'absence de communication, la station affiche inconnu.

Tous les réglages relatifs au transfert des données, y compris ceux de la station partenaire, sont effectués au niveau de la station locale.

Identification

Nom	Les noms des stations permettent de les distinguer facilement les unes des autres. Pour une question pratique, la station locale est désignée par « PC » ; les stations partenaires porteront le nom de l’appareil connecté, par ex. « Gigaset SX303/353isdn ».Vous pouvez modifier le nom d’une station en modifiant et en saisissant son nom dans la zone correspondante. Vous pouvez à cet effet utiliser des lettres, des chiffres, des espaces et des caractères spéciaux. La longueur maximale du nom est limitée à 20 caractères.
Type d’adaptateur:	Votre adaptateur Gigaset USB sera utilisé en tant que esclaves au niveau de la station de base.
Version de matériel: / Version de logiciel:	Les numéros des versions matérielles et micrologicielles sont affichés.
Réinitialiser	Cette fonction vous permet de rétablir la configuration d’origine de l’adaptateur Gigaset USB connecté à l’ordinateur. Un message de sécurité sera affiché ; il devra être confirmé. Tous les paramètres et déclarations définis seront réinitialisés. L’appareil raccordé n’en sera pas affecté. Si vous souhaitez supprimer la configuration de toute la chaîne de communication, vous devrez exécuter la fonction Désactiver au niveau de la station de base. Ce n’est qu’alors que tous les paramètres de communication seront supprimés.

Bases déclarées

Jusqu'à six stations de base peuvent être déclarées dans la fenêtre. Il sera ainsi aisé de connecter alternativement votre adaptateur Gigaset USB aux différentes stations de base.

Enregistrer	Établir une nouvelle communication→ Sélectionnez un emplacement de déclaration libre ou une station de base déclarée.→ Établissez la disponibilité de déclaration au niveau de la station de base devant être connectée (reportez-vous au manuel d'utilisation de la station de base).→ Cliquez sur Enregistrer.→ Saisissez le code PIN de la station de base (1 à 8 chiffres, 0000 à la livraison).
Désactiver	Supprimez la déclaration d'une communication.→ Sélectionnez une communication déclarée.→ Cliquez sur Désactiver.La station de base déclarée est supprimée de la liste.
Connector	Connectez une station de base déclarée.→ Sélectionnez une communication déclarée.→ Cliquez sur Connecter.

Onglet Station partenaire

Lorsqu'une communication est établie, vous pouvez visualiser les réglages de la station de base.

→ Ouvrez l'onglet Adaptateur local. → Sélectionnez une station de base déclarée. → Cliquez sur Connecter. → Ouvrez l'onglet Adaptateur distant.

Les réglages de la station de base sont affichés.

Identification

Nom /Type d'adaptateur: /Version de matériel: /Version de logiciel:

Les données de la station de base connectée sont affichées.

Terminaux de transmission de données déclarés

Tous les terminaux ou appareils déclarés sont affichés dans la fenêtre. Le nom est indiqué à gauche et la flèche verte située à droite indique la communication active. Si aucun appareil n'est connecté, toutes les entrées de l'onglet Adaptateur distant seront indiquées comme non actives.

Remarques à propos de la connexion COM

Une connexion COM est une interface COM sur l'ordinateur. Elle permet de connecter des périphériques à un ordinateur, comme par ex. une souris.

Un ordinateur est doté de plusieurs connexions COM :

COM 1, COM 2 : côté matériel, des connecteurs sur l'ordinateur pour la connexion d'appareils équipés d'un connecteur série COM 3 etc. : côté logiciel, interfaces virtuelles pouvant par exemple être affectées à des périphériques à connexion USB

Votre adaptateur Gigaset USB occupe l'une des interfaces côté logiciel, par ex. COM 3 ou COM 4.

Remarques à propos du fonctionnement

Les fonctions multicanaux et télécopie ne sont pas possibles au niveau de la station de base Gigaset avec un adaptateur Gigaset USB. Deux ordinateurs peuvent cependant surfer parallèlement sur Internet (l'un sans fil et l'autre via le port USB).

Plusieurs ordinateurs se partagent une station de base

Type de station : Adaptateur esclave 1

Type de station : Adaptateur esclave 2

Mode sans fil inactif

Station de base

Remarques à propos du fonctionnement

Exemple : Un ordinateur fixe et un portable se partagent une station de base Gigaset.

Seul l'un des deux participants peut établir la connexion sans fil. La connexion peut cependant être commutée, voir le chapitre « Commuter la connexion sans fil » à la page 16. L'un des deux participants et l'ordinateur auquel est connectée la station de base peuvent surfer parallèlement sur Internet.

Commuter la connexion sans fil

Exemple : Le participant 1 utilise la connexion sans fil. Il souhaiterait terminer la connexion et permettre au participant 2 de l'utiliser.

Participant 1 :

→ Dans la barre des tâches, recherchez l'icône de la connexion sans fil (à côté de l'horloge). → Effectuez un clic droit avec la souris sur l'icône de la connexion sans fil. Cliquez sur Désactiver le mode sans fil ou sur Préparer le mode USB direct.

Participant 2 :

→ Effectuez un clic droit avec la souris sur l'icône de la connexion sans fil. → Cliquez sur Activer le mode sans fil.

i

Activer le mode sans fil : La connexion sans fil est désactivée jusqu’au prochain redémarrage de l’ordinateur. Le mode sans fil sera ensuite réactivité.Préparer le mode USB direct : Le mode sans fil reste désactivé aussi longtemps qu’il n’a pas été réactivé manuellement. Un redémarrage de l’ordinateur n’active pas automatiquement le mode sans fil.

Dépannage

Contrôler les conditions

En cas de problème, vérifiez d'abord les points suivants :

Tous les câbles sont correctement branchés. La distance entre la station de base et le participant n'est-elle pas trop élevée ? Si tel est le cas, rapprochez les appareils pour le vérifier. Si la communication s'établit, augmentez la distance et contrôlez la qualité de la communication via l'onglet Connexion du programme de configuration. Vous trouverez des explications complémentaires au chapitre « Remarques à propos de l'emplacement » à la page 3. La déclaration s'est-elle déroulée correctement ? Dans le cas contraire, recommencez l'installation.

Messages d'erreur dans le programme de configuration

Message d'erreur	Cause	Solution
Aucun adaptateur Gigaset USB DECT n'a été trouvé	La connexion COM est utilisée par un autre programme.	Fermez l'application qui utilise la connexion COM. Vous pouvez voir les ports COM en cours d'utilisation au moyen du Gestionnaire de périphériques dans Système du Panneau de configuration.
Il n'a pas été possible d'effectuer l'enregistrement.	Il possible que le base ne soit pas en disponibilité de déclaration ou que la liaison radio soit perturbée.	Recommencez la déclaration avec la station de base en disponibilité de déclaration. Voir « Déclarer l'adaptateur Gigaset USB DECT à la station de base » à la page 11.
Le PIN entré est incorrect.	Le code PIN saisi ne correspond pas au code PIN autorisé.	Si vous avez oublié votre code PIN, rétablissez la configuration d'origine de votre adaptateur Gigaset USB (reportez-vous au chapitre « Réinitialiser l'adaptateur Gigaset USB » à la page 10). À la livraison, le code PIN est préréglé sur 0000.

Autres problèmes

Description	Cause	Solution
Défaut de l’écran lorsque l’adaptateur Gigaset USB DECT est connecté (par ex. léger scintillement ou moirage).	Le signal utile HF DECT perturbe l’écran.	Tournez l’adaptateur Gigaset USB jusqu’à la disparition du défaut. Éloignez l’adaptateur Gigaset USB de l’écran ou intercalez quelque chose entre l’écran et l’adaptateur USB.
Ronflement des haut-parleurs lorsque l’adaptateur Gigaset USB est connecté.	Le signal utile HF DECT est démodulé par les composants analogiques de la carte son ou par les amplificateurs des enceintes actives, ce qui génère un ronflement.	Tournez l’adaptateur Gigaset USB jusqu’à la disparition du défaut. Éloignez l’adaptateur Gigaset USB des haut-parleurs ou intercalez quelque chose entre les haut-parleurs et l’adaptateur USB.

Caractéristiques techniques

Standard :	DECT = Digital Enhanced Cordless Telecommunications
Nombre de canaux :	120 canaux duplex
Plage de fréquences radio :	1880 MHz à 1900 MHz
Puissance d’émission :	10 mW, puissance moyenne par canal
Portée :	jusqu’à 300 m en cas de contact visueljusqu’à 50 m dans un bâtiment
Alimentation électrique :	alimentation par l’USB
Consommation :	en attente env. 4 Wen transmission de données env. 5 W
Conditions ambiantesadmissibles enfonctionnement :	+5 °C à +45 °C20 % à 75 % d’humidité relative
Connexion USB :	prise type B
Normes respectées :	DECT selon CTR 6Sécurité électrique selon EN 60950

Notre assistance en ligne sur Internet. Nous vous offrons un conseil rapide, adapté à vos besoins !

En cas de réparation nécessaire ou pour faire valoir la garantie, vous trouverez une aide simple et efficace auprès de notre

centre de services Belgique 078 15 22 21

centre de services Suisse 080 8212 000

Service pour la Suisse :

Omnicom AG

Industrie Neuhof 9

3422 Kirchberg b. Bern

Vous trouverez d'autres numéros de service à la fin du manuel d'utilisation, à la rubrique « Service ».

Nous ne proposons pas d'échange ou de services de réparation dans les pays où notre produit n'est pas distribué par des revendeurs autorisés.

Les spécificités nationales sont prises en compte.

Le combiné Gigaset USB Adapter DECT est homologué dans toute l'Union européenne et en Suisse.

La conformité de l'appareil avec les exigences fondamentales de la directive européenne R&TTE (99/05/CEE) est confirmée par le label CE.

Extrait de la déclaration originale :

En cas de problèmes avec l'appareil en Suisse :

Hotline [phone]

Le centre d'assistance de Siemens est uniquement disponible pour des problèmes liés à l'appareil. D'avance nous vous remercions pour votre compréhension. Votre revendeur vous aidera volontiers pour toutes vos questions relatives à l'utilisation de votre appareil. Pour ce qui concerne les questions touchant au raccordement téléphonique, veuillez vous adresser à votre opérateur.

Internet : http://www.my-siemens.com/gigaset

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur final ayant procédé à l'acquisition de ce Produit Siemens (ci-après le Client). Pour la France, la présente garantie ne limite en rien, ni ne supprime, les droits du Client issus des articles 1641 et suivants du Code Civil Français relatifs à la garantie légale des vices cachés.

Si ce Produit Siemens et ses composants présentent des vices de fabrication et/ou de matière dans les 24 mois suivant son achat neuf, Siemens procédera à sa réparation ou le remplacera gratuitement et de sa propre initiative par un modèle identique ou par un modèle équivalent correspondant à l'état actuel de la technique. La présente garantie n'est valable que pendant une période de 6 mois à compter de sa date d'achat neuf pour les pièces et éléments de ce Produit Siemens qui sont soumis à l'usure (par ex. batteries, claviers et boîtiers). La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, ou en cas de dommage manifestement provoqué par une manipulation ou une utilisation inadéquate. La présente garantie ne s'applique pas aux éléments et données fournis par le vendeur du Produit Siemens, ou installés par le Client lui-même (par ex. l'installation, la configuration, le téléchargement de logiciels, l'enregistrement de données). Sont également exclus de la présente garantie le manuel d'utilisation ainsi que tout logiciel fourni séparément sur un autre support de données, ainsi que les Produits Siemens dotés d'éléments ou d'accessoires non homologués par Siemens, les Produits dont les dommages sont causés volontairement ou par négligence (bris, casses, humidité, température inadéquate, oxydation, infiltration de liquide, surtension électrique, incendie, ou tout autre cas de force majeure), les Produits Siemens présentant des traces d'ouverture (ou de réparation et/ou modifications effectuées par un tiers non agréé par Siemens), et les Produits envoyés en port dû à Siemens ou à son centre agréé. La facture ou le ticket de caisse comportant la date d'achat par le Client sert de preuve de garantie. Une copie de ce document justifiant de la date de départ de la garantie est à fournir pour toute mise en œuvre de la présente garantie. Un justificatif d'achat doit au moins comporter le nom et le logo de l'enseigne, la date d'achat, le modèle concerné et le prix. Le Client doit faire valoir ses droits à garantie dans les deux mois de la découverte du vice du téléphone, sauf disposition impérative contraire. Le présent Produit Siemens ou ses composants échangés et renvoyés à Siemens ou son prestataire deviennent propriété de Siemens. La présente garantie s'applique uniquement aux Produits Siemens neufs achetés au sein de l'Union Européenne. Elle est délivrée par Siemens SAS, 9, rue du Docteur Finot, F- 93200 SAINT-DENIS pour les téléphones achetés en France. La présente garantie représente l'unique recours du Client à l'encontre de Siemens pour la réparation des vices affectant le Produit Siemens. Siemens exclut donc toute autre responsabilité au titre des dommages matériels et immatériels directs ou indirects, et notamment la réparation de tout préjudice financier découlant d'une perte de bénéfice ou d'exploitation, ainsi que des pertes de données. En aucun cas Siemens n'est responsable des dommages survenus aux biens du Client sur lesquels est connecté, relié ou intégré le Produit Siemens, sauf disposition impérative contraire.

De même, la responsabilité de Siemens ne peut être mise en cause pour les dommages survenus aux logiciels intégrés dans le Produit Siemens par le Client ou tout tiers à l'exception de Siemens. La mise en jeu de la présente garantie, et l'échange ou la réparation concernant le Produit Siemens ne font pas naître une nouvelle période de garantie, qui demeure en tout état de cause la durée initiale, sauf disposition impérative contraire. Siemens se réserve le droit de facturer au client les frais découlant du remplacement ou de la réparation du Produit Siemens lorsque le défaut du Produit Siemens n'est pas couvert par la garantie. De même, Siemens pourra facturer au Client les frais découlant de ses interventions sur un Produit Siemens remis par le Client et en bon état de fonctionnement.

Pour faire usage de la présente garantie, veuillez contacter en priorité votre revendeur, ou bien le service téléphonique de Siemens dont vous trouverez le numéro dans le manuel d'utilisation ci-joint.

Nonobstant ses droits vis-à-vis du revendeur, l'utilisateur (client) peut faire valoir son droit de garantie aux conditions suivantes :

Si le nouvel appareil ou ses accessoires présentent des défauts dans les 24 mois après l'achat suite à des vices de fabrication et/ou fautes de matériel, Siemens a le choix soit de réparer gratuitement l'appareil soit de le remplacer par un autre appareil de technique récente. Dans le cas de pièces exposées à l'usure (batteries, clavier, boîtier), cette garantie sera valable pour une période de six mois après la date d'achat. Cette garantie n'est pas d'application dans la mesure où le défaut de l'appareil résulte d'une mauvaise utilisation et/ou du non-respect des instructions contenues notamment dans le manuel d'utilisateur. Cette garantie ne s'applique pas aux services qui sont effectués par des dealers autorisés ou le client lui-même (tels que installation, configuration, téléchargement de logiciels). Les instructions d'utilisation et logiciels éventuels livrés sur des supports d'information séparés sont également exclus de cette garantie. La preuve d'achat datée tient lieu de certificat de garantie. Pour être recevable, tout appel à cette garantie devra être exercé dans les deux mois après constatation du défaut. Les appareils resp. accessoires échangés qui sont retournés à Siemens dans le cadre du remplacement, deviennent la propriété de Siemens. Cette garantie est valable pour les nouveaux appareils achetés en Union Européenne. La garantie pour les appareils achetés en Belgique est assurée par Siemens S.A., Chaussée de Charleroi 116, B-1060 Bruxelles. Des droits de garantie autres que ceux stipulés dans cette garantie sont exclus, sauf si la responsabilité repose sur des dispositions impératives telles que la législation sur la responsabilité du fait des produits. La durée de garantie ne se prolonge pas par la prestation de services fournis dans le cadre de la garantie pendant la période de garantie. Pour autant qu'il ne s'agisse pas d'un cas de garantie, Siemens se réserve le droit de facturer au client les frais de réparation ou de remplacement. Les dispositions susmentionnées n'impliquent aucun changement à la charge de preuve incombant au client.

Pour bénéficier de cette garantie, veuillez prendre contact téléphoniquement avec Siemens. Vous trouverez le numéro de téléphone dans le manuel d'utilisateur ci-joint.

Garantie Suisse

La garantie est de 12 mois.

Index

A

Autres problèmes 18

B

Base et abonné 7

C

Caractéristiques techniques ..... 19

Commuter la connexion sans fil..... 16

Configuration 11

Déclarer l'adaptateur Gigaset USB DECT à la station de base ..... 11

Démarrer le programme de configuration ..... 11

Onglet Connexion 12

Contenu de l'emballage....4

Déclarer l'adaptateur Gigaset USB DECT à la station de base ..... 11

DEL 5

Démarrer le programme de configuration ..... 11

Détection et résolution des problèmes 17

Autres problèmes.... 18

Contrôler les conditions ..... 17

Messages d'erreur dans le programme de configuration.... 17

G

Garantie ....21

Gigaset 3070/75isdn, Gigaset 4170/75isdn....8

|

Installation 8

Configuration requise ....8

Gigaset 3070/75isdn, Gigaset 4170/75isdn.....8

Installer l'adaptateur Gigaset USB DECT....8

Réinitialiser l'adaptateur Gigaset USB10

Installer l'adaptateur Gigaset USB DECT....8

L

Liaison sans fil avec l'adaptateur Gigaset USB ....4

M

Messages d'erreur dans le programme de configuration....17

O

Onglet Connexion....12

Plusieurs ordinateurs se partagent une station de base.... 15

Présentation ....4

Base et abonné ....7

Connexion USB 6

Contenu de l'emballage....4

DEL....5

Liaison sans fil avec l'adaptateur Gigaset USB .... 4

Remarque à propos du manuel d'utilisation .... 5

Raccordement à votre station de base. . 8

Réinitialiser l'adaptateur Gigaset USB . 10

Remarque à propos du manuel d'utilisation .... 5

Remarques à propos de la connexion COM .... 15

Remarques à propos du fonctionnement Commuter la connexion sans fil ... 16

Plusieurs ordinateurs se partagent une station de base ..... 15

Remarques à propos du fonctionnement....15

S

Service Clientèle....19

Station locale 7,13

Station locale et station partenaire . . . . 7

Station partenaire....7, 14

Édité par la division

Tous droits réservés.

Sous réserve de disponibilité

et de modifications techniques.

Siemens Aktiengesellschaft

http://www.my-siemens.com

N°: A31008-X500-B100-1-7719
