XPRS1152S - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif 15" à évent
Marque	Pioneer
Modèle	XPRS1152S
Puissance nominale (crête)	4000 W (Classe D)
Réponse en fréquence (-6 dB)	45 Hz – 120 Hz
Niveau de pression acoustique max	129 dB SPL
Transducteur grave	Woofer 15" en ferrite, bobine 3" (76 mm) à longue excursion
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure (crossover)	80 Hz / 100 Hz / 120 Hz (filtre passe-bas)
Connecteurs d'entrée	Gauche mono (Combo), Droite (Combo)
Connecteurs de sortie	Gauche mono (XLR), Droite (XLR)
Alimentation électrique	100 V – 240 V (50 Hz / 60 Hz)
Consommation électrique	800 W
Refroidissement	Ventilateur régulé selon la température
Protections électroniques	Surchauffe, court-circuit, compresseur numérique
Boîtier	Contreplaqué peint noir, grille en métal avec mousse, pieds en caoutchouc, double poignée
Fixation	Structure de fixation du tube métallique standard (diamètre 35 mm)
Dimensions (L x H x P)	580 mm x 450 mm x 503 mm
Poids net	26,3 kg
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Ne pas empiler ; laisser un espace de 30 cm autour ; utiliser au moins deux personnes pour le déplacement ; fixer solidement sur tube
Pièces détachées et réparabilité	Contacter un technicien qualifié ; pas de pièces réparables par l'utilisateur
Informations générales	Utilisation comme subwoofer actif dans un système de sonorisation ; compatible avec enceintes satellites XPRS2

FOIRE AUX QUESTIONS - XPRS1152S PIONEER

Comment connecter un subwoofer XPRS1152S à une table de mixage ?

Branchez un câble XLR ou TRS de la sortie principale de la table de mixage à l'entrée gauche (mono) du subwoofer. Si vous utilisez un signal stéréo, branchez également la droite. Assurez-vous que tous les volumes sont à zéro avant de mettre sous tension.

Quels sont les modes DSP disponibles sur le XPRS1152S ?

Les modes DSP prédéfinis sont BOOST (accentuation des basses), EXTENDED LF (extension des basses fréquences) et NORMAL (réponse linéaire). Ils se sélectionnent via le commutateur sur le panneau arrière.

Comment régler la fréquence de coupure (crossover) ?

Utilisez le commutateur LPF (Low Pass Filter) sur le panneau arrière pour choisir entre 80 Hz, 100 Hz ou 120 Hz. Cela définit la fréquence maximale que le subwoofer reproduira.

Puis-je utiliser l'XPRS1152S comme subwoofer pour un système avec des enceintes satellites ?

Oui, c'est son utilisation principale. Connectez la sortie LINK (XLR) du subwoofer à l'entrée des enceintes satellites. Utilisez le filtre passe-bas sur le sub et le filtre passe-haut sur les satellites (si disponibles) pour une transition optimale.

Comment inverser la polarité du subwoofer ?

Le commutateur POLARITY sur le panneau arrière permet de choisir entre NORMAL et REVERSE. Utilisez la position REVERSE si le subwoofer est déphasé par rapport aux autres enceintes (souvent utile lorsque le sub est placé loin).

Quelle est la puissance d'alimentation requise ?

L'enceinte fonctionne sur une alimentation secteur de 100 V à 240 V, 50/60 Hz. La consommation maximale est de 800 W. Utilisez une prise de courant adaptée et ne branchez pas d'autres appareils sur la même ligne à pleine puissance.

Comment transporter et installer le XPRS1152S en toute sécurité ?

Utilisez les deux poignées intégrées pour le transport. Au moins deux personnes doivent soulever l'enceinte (poids 26,3 kg). Pour l'installation sur pied, utilisez un tube de 35 mm de diamètre (max 900 mm) et assurez-vous que la surface est stable. Ne jamais empiler les enceintes.

Que faire si le voyant LIMITER s'allume en rouge ?

Le voyant LIMITER rouge indique que l'amplificateur atteint sa limite et compresse le signal pour éviter les dommages. Réduisez le volume (MASTER VOL) ou le niveau d'entrée pour éviter l'écrêtage.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la grille. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la finition.

Que faire en cas de surchauffe ?

L'enceinte est protégée thermiquement. Si elle surchauffe, elle peut réduire la puissance ou s'éteindre. Assurez une ventilation adéquate (espace de 30 cm autour) et ne couvrez pas les ouïes de refroidissement. Le ventilateur interne régule la température.

MODE D'EMPLOI XPRS1152S PIONEER

Haut-Parleur Actif / Caisson De Basses Actif

Pour en savoir plus à propos de ce produit, consultez le site ci-dessus.

Lecture de ce manuel

Merci d'avoir choisi cette enceinte. Pour être sûr(e) de l'utiliser efficacement et de profiter au mieux de ses fonctions, lisez attentivement ce manuel d'utilisation et les précautions d'utilisation. Conservez le manuel d'utilisation et les précautions d'utilisation avec la garantie.

Principales caractéristiques

Une puissance de sortie élevée de 2000 W et une qualité sonore élevée sont obtenues en montant un module d'amplification de classe D dans une enceinte en bois aux caractéristiques acoustiques exceptionnelles. Le XPRS2 peut être utilisé non seulement comme système de sonorisation fixe dans une installation fixe, mais également comme équipement de sonorisation pour des événements car il peut être facilement transporté et installé rapidement.

• Type de système : enceinte active, polyvalente, avec contrôle du processeur de signal numérique (DSP)
• Commande de transducteur : moteur à compression de sortie 1 pouce, bobine acoustique 1,75 pouce
• Subwoofer : woofer en ferrite, bobine acoustique 3 pouces (76 mm) à longue excursion
• Puissance nominale : Classe D 2000 W (crête)
  • 4 modes DSP : LIVE/MUSIC/SPEECH/MONITOR
• Subwoofer : 80 Hz, 100 Hz, 120 Hz (NORMAL, BOOST, EXTENDED LF)
• Protections électroniques : thermique/surcharge/limiteur numérique/compresseur
• Alimentation électrique : 110 V – 240 V (50 Hz / 60 Hz)
• Boîtier : boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
• Fixation : une structure de fixation du tube métallique standard, 10 inserts filetés M10 plus cache rétractable

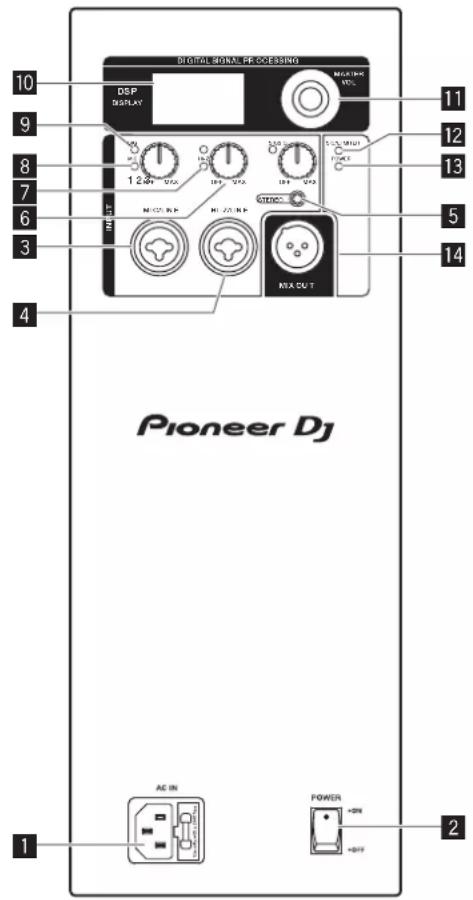

Panneau arrière (modèles à gamme étendue)

DIGITAL SOUND PROCESSING DSP DISPLAY 12.0V 1.2Ω DCA 18V DCA 19V DCA 17.0V DCA 16.0V DCA 15.0V DCA 14.0V DCA 13.0V DCA 12.0V DCA 11.0V DCA 10.0V DCA 9.0V DCA 8.0V DCA 7.0V DCA 6.0V DCA 5.0V DCA 4.0V DCA 3.0V DCA 2.0V DCA 1.0V DCA Pioneer DJ AC IN POWER +ON +OUT

1 AC INPUT
Branchez le cordon d'alimentation à l'entrée AC IN, puis à la prise de courant.
2 POWER
Commutateur secteur de mise sous/hors tension. Lorsque le commutateur POWER est réglé sur ON, la LED POWER et l'écran LCD s'allument tous deux.

3 INPUT1

Contrôle de niveau de LINE/MIC INPUT 1. INPUT

Entrée équilibrée pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent être réalisés via un connecteur TRS ou XLR de 1/4 de pouce.

4 INPUT2

Contrôle de niveau de HI-Z/LINE INPUT 2. INPUT

Entrée équilibrée pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent être réalisés à l'aide d'un connecteur TRS ou XLR de 1/4 de pouce.

5 STEREO LEVEL

Contrôle de niveau de l'entrée ligne pour le paramètre STEREO.

6 INPUT LEVEL

Contrôle de niveau de l'entrée individuelle.

7 Voyant HI-Z

Lorsqu'un son de guitare est entré, les paramètres du système basculent vers la sensibilité HI-Z et le voyant s'allume alors.

8 Voyant MIC

Lorsqu'un son de micro est entré, le voyant s'allume lorsque les paramètres du système basculent vers la sensibilité MIC.

9 Voyant de canal unique SIG

En présence d'un signal, le voyant s'allume.

10 LCD

Contrôle du DSP et interface de surveillance.

11 MASTER VOL

Plage totale de réglage du volume : -60 dB – +10 dB. DSP

Faites défiler les menus et sélectionnez les options souhaitées. Appuyez sur le bouton MASTER VOL pour sélectionner un élément d'un menu.

12 Voyant SIG/LIMITER

S'allume en vert en cas de signal et en rouge si l'amplificateur commence à compressor.

13 Indicateur POWER

S'allume lorsque l'enceinte est activée.

14 MIX OUT

La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofers. INPUT LEVEL contrôle le niveau du signal envoyé à MIX OUT. Les paramètres de contrôle de MASTER VOL ou DSP n'affectent pas la sortie mélangée.

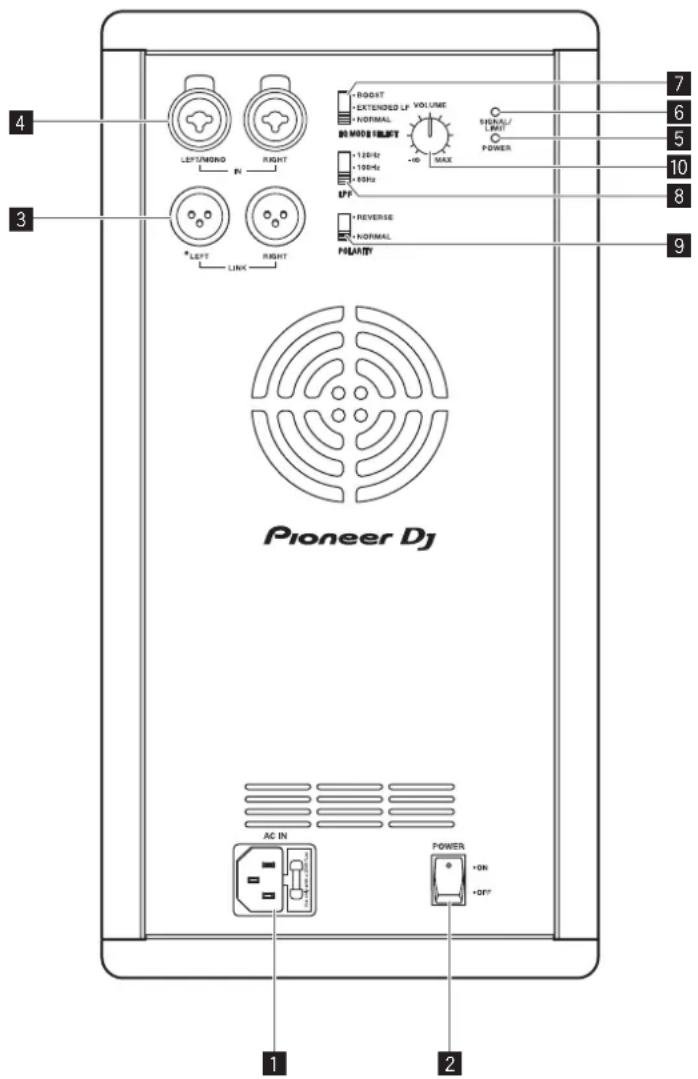

Panneau arrière (modèle de subwoofer)

4 3 LEFT/MONG RIGHT RIGHT EXTENDED UP VOLUME NORMAL IN MODE SHIFT +120Hz +180Hz +90Hz UP REVERSE NORMAL IN PART 7 6 5 10 8 9 Pioneer Dj AC IN POWER +ON +OFF 1 2

1 AC INPUT

La connexion au secteur est établie via le connecteur IEC. Le connecteur IEC est compatible avec un cordon d'alimentation de verrouillage (non inclus).

2 POWER

Commutateur secteur de mise sous/hors tension. Lorsque POWER est actionné, la LED s'allume.

3 LINK

La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofers. VOLUME (niveau de l'entrée) contrôle le niveau du signal envoyé à LINK. Les paramètres de contrôle de MASTER VOL et DSP n'affectent pas le signal LINK.

4 INPUT LEFT (mono)/RIGHT

5 Indicateur POWER

La LED POWER s'allume lorsque l'enceinte est activée.

6 Voyant SIG/LIMITER

S'allume en vert en cas de signal et en rouge si l'amplificateur commence à compressor.

7 3DSP PRESET MODES

BOOST/EXTENDED LF/NORMAL

8 LPF

80 Hz/100 Hz/120 Hz

9 POLARITY

REVERSE/NORMAL

10 VOLUME

Contrôle de niveau d'un signal d'entrée.

Contrôle du DSP

Grâce au menu de contrôle intégré du DSP, vous pouvez faire votre choix parmi de nombreux paramètres DSP et système sur l'enceinte. Pour accéder au menu de contrôle du DSP, procédez comme suit.

1. Appuyez sur le bouton MASTER VOL pour afficher le menu de contrôle du DSP.

1. Utilisez le bouton MASTER VOL pour faire défiler les éléments du menu.

1. Appuyez sur le bouton MASTER VOL pour sélectionner l'élément de menu que vous souhaitez modifier.

L'élément de menu sélectionné s'ouvre sur le côté droit du menu DSP.

Factory Presets 01:LIVE 02:MUSIC 03:SPEECH

1. Utilisez le bouton MASTER VOL pour faire défiler les éléments du menu.

2. Appuyez sur le bouton MASTER VOL pour sélectionner un paramètre.

Le paramètre est enregistré et vous êtes redirigé(e) vers le niveau supérieur dans le menu.

XPRS122 Preset: LIVE Gain: 0.0dB Signal:

1. Répétez les étapes 2 à 5 pour modifier d'autres paramètres DSP et système.

2. Sélectionnez EXIT pour revenir à l'écran d'accueil.

Menu de contrôle du DSP de l'enceinte à gamme étendue

Les menus de contrôle du DSP de l'enceinte à gamme étendue sont inclus sur les unités XPRS102 et XPRS122.

Élément de menu EXIT

Utilisez l'élément de menu EXIT pour revenir à l'écran d'accueil.

REMARQUE

Après une minute d'inactivité dans le menu, l'écran s'éteint, mais l'enceinte continue de fonctionner normalement.

MENU

Vous pouvez utiliser le menu Input Settings pour configurer le contrôle de la sensibilité de l'entrée de l'enceinte, ainsi que les paramètres de contrôle Delay et Phase.

Le paramètre MIC permet de contrôler la sensibilité de l'entrée Input 1. Une fois l'entrée MIC sélectionnée, le voyant MIC s'allume sur le panneau. Le paramètre HI-Z permet de contrôler la sensibilité de l'entrée Input 2. Une fois l'entrée HI-Z sélectionnée, le voyant HI-Z s'allume sur le panneau.

Le menu Delay permet de créer des étalonnages temporels avec d'autres enceintes.

Les options disponibles varient de 0 à 69,19 pieds. La temporisation peut être modifiée par incrément de 0,69 pied. Le paramètre est réglé par défaut sur 0 pied.

Le paramètre Phase s'applique à l'ensemble du système d'enceintes.

Le menu Factory Presets permet de configurer le type de son émis par l'enceinte. Les options sont les suivantes : LIVE, MUSIC, SPEECH et MONITOR. Vous pouvez utiliser le bouton de menu MASTER VOL pour configurer les préréglages de différentes situations.

Factory Presets 01:LIVE 02:MUSIC 03:SPEECH

Factory Presets 03: SPEECH 04: MONIOR EXIT

• LIVE : pour les applications audio en direct (paramètre par défaut).
- MUSIC : pour l'enregistrement de musique et la performance de musique dansante.
- SPEECH : pour des applications vocales uniquement.
• MONITOR : pour les retours de scène au sol.

Le menu Sub Setting permet de sélectionner la fréquence passe-haut ou d'associer un subwoofer lorsqu'il est utilisé dans la configuration de l'enceinte. Les options qui peuvent être sélectionnées sont les suivantes : No Sub, 80 Hz (80 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz), 150 Hz (150 Hz), et le Qualcomm est un répartiteur 24 dB/octave Linkwitz/Riley. Les options 80 Hz (100 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz) et 150 Hz (150 Hz) sont des paramètres passe-haut généraux à utiliser avec d'autres subwoofers. Les paramètres sont optimisés pour le woofer (y compris les temporisations pour une surimpression sonore optimale).

Le paramètre par défaut est No Sub.

Sub Setting No Sub 80 Hz 100 Hz 120 Hz 150 Hz

Sub Setting 80 Hz 100 Hz 120 Hz 150 Hz EXIT

Menu EQ

Le menu EQ est un EQ (égaliseur) 4 bandes que vous pouvez affiner en plus des réglages FUNCTION et LOCATION. Les options disponibles sont

les suivantes : HI, MD, LM et LO.

Menu EQ
HI 1	2.1K Par	défaut : 0 décibel
MD 2	.52K Plage	-18 décibels – +18 décibels
LM 5	00.0 ALL	BYPASS sera supprimé, invalidant tous les EQ réglés.
LO 1	01.5 FLAT	permet de rétablir tous les EQ ajustés à leurs paramètres d’usine.

REMARQUE

La plage de l'égaliseur (EQ) intérieur présentée est la plage d'usine par défaut pour les enceintes individuelles. Lorsque le woofer est sélectionné, tout EQ inférieur au point de première convergence est contourné.

Pour utiliser un EQ supérieur au point de première convergence, procédez comme suit.

Tournez le bouton MASTER VOL de manière à atteindre la fréquence souhaitée.

User Programs (paramètres utilisateurs enregistrés)

Sont disponibles 16 préréglages, que vous pouvez modifier et dans lesquels vous pouvez enregistrer des valeurs d'EQ. Vous pouvez également leur attribuer un nom composé de 7 lettres/symboles. Pour ce faire, utilisez les options charger/sauvegarder/supprimer.

Menu System

Le menu System permet de configurer le système. Vous pouvez également configurer l'accessibilité de ce menu, modifier les paramètres et réinitialiser les paramètres à leurs valeurs d'usine.

Le menu FIRMWARE/HARDWARE affiche le préréglage actuel et la version du micrologiciel.

Le menu Name affiche le nom de l'enceinte actuelle. Ce menu vous permet de personnaliser le nom de l'enceinte.

Le menu Default Settings permet de réinitialiser les enceintes à leurs paramètres d'usine d'origine. Les options qui peuvent être sélectionnées sont les suivantes : NO ou YES.

Le menu Exit permet de revenir au menu principal.

Pour réinitialiser votre système aux paramètres d'usine d'origine, procédez comme suit.

1. À partir du menu System, dans le menu DSP, sélectionnez Default Settings.

Un message apparaît pour vous inviter à rétablir les paramètres d'usine.

1. Sélectionnez Yes.

System Reset All Settings ? No Yes

1. Lorsque l'invite vous demande de confirmer, sélectionnez Yes.

L'enceinte redémarre le système et réinitialise les paramètres aux paramètres d'usine d'origine.

Installation et branchements

Remarques importantes relatives à l'installation

Le son produit par l'enceinte est subtilement influencé par les conditions ambiantes de la pièce dans laquelle vous l'utilisez. Réfléchissez bien au lieu d'installation de l'enceinte avant de la configurer afin de réunir les meilleures conditions possibles.

AlphaTheta Corporation ne pourra être tenue responsable en cas de dommage découlant de l'utilisation de l'enceinte (y compris, de manière non exhaustive, la perte d'opportunités professionnelles), quelle que soit la méthode d'installation appliquée.

Veillez à utiliser les poignées situées dans la partie supérieure ou sur les côtés de l'enceinte lorsque vous la déplacez ou l'installez.

ATTENTION

• Afin d'assurer un bon refroidissement, prévoyez suffisamment d'espace entre chaque enceinte et entre une enceinte et les murs environnants ou d'autres composants proches (au moins 30 cm au-dessus, derrière et sur les côtés de chaque enceinte). Si vous ne laissez pas un espace suffisant, la température à l'intérieur de l'enceinte risque d'augmenter, entraînant des dysfonctionnements ou des dommages permanents.
• L'utilisation de ce produit lorsqu'il est empilé est interdite.

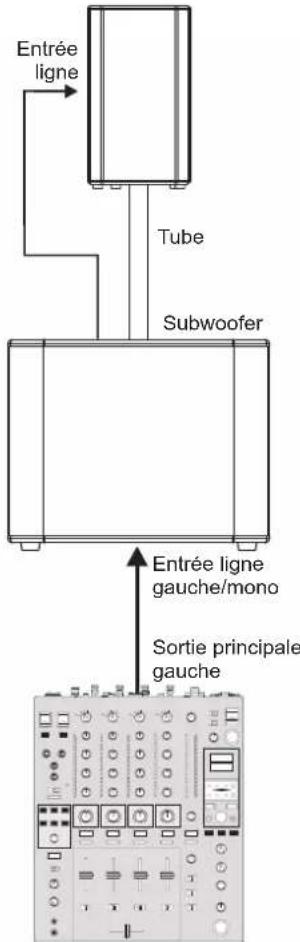

Installation à l'aide d'un tube d'enceinte

XPRS102/XPRS122

Les modèles à gamme étendue de la série XPRS2 sont équipés d'un raccord pour tube de 35 mm de diamètre sur leur surface supérieure. Le modèle subwoofer de la série XPRS2 dispose d'un raccord pour tube de 35 mm de diamètre sur sa surface supérieure, dans lequel le tube peut être fixé en toute sécurité.

Les combinaisons représentées dans les schémas suivants sont recommandées pour la série XPRS2. Une autre combinaison pourrait causer le basculement des enceintes et potentiellement blesser quelqu'un ou endommager du matériel. Pour utiliser un tube d'enceinte, respectez les précautions ci-dessous et procédez à l'installation de manière sécurisée.

ATTENTION

• Au moins deux personnes doivent soulever ensemble chaque enceinte afin de l'installer. Accordez suffisamment d'attention aux principes de sécurité lorsque vous procédez à l'installation.
• Utilisez un tube d'enceinte de 35 mm de diamètre. Utilisez un produit disponible dans le commerce, d'une longueur maximale de 900 mm. AlphaTheta Corporation ne pourra être tenue responsable en cas de dommage (y compris, de manière non exhaustive, la perte d'opportunités professionnelles) découlant de l'utilisation d'un tube d'enceinte autre que le type spécifié.
• Installez le subwoofer à un endroit stable et horizontal et fixez correctement le tube d'enceinte.
• Assurez-vous que les enceintes ne risquent pas de basculer.
• Les câbles doivent être attachés ou maintenus par du ruban adhésif ou des colliers de serrage appropriés afin d'éviter tout risque de trébucher sur les câbles et de faire basculer les enceintes.

Raccord pour tube

Avant Raccord pour tube de 35 mm de diamètre Raccord pour tube

Installation à l'aide d'un tube d'enceinte

XPRS102, XPRS122

Installation avec les points de fixation sur le haut-parleur

• Les modèles large bande comportent des points de fixation de montage suspendu. Le haut-parleur peut être suspendu à l'aide de boulons à œil disponibles dans le commerce. Le point de fixation est doté d'un trou de vis M10 (pour un boulon à œil d'une longueur de filetage de 30 mm – 50 mm).
• Lors de l'installation du haut-parleur suspendu, demandez à un technicien qualifié de procéder à l'opération.
• Retirez les vis des points de fixation sur le haut-parleur et fixez les boulons à œil. N'utilisez pas le haut-parleur lorsque les vis sont retirées. Les fuites d'air auraient une incidence négative sur le son.
• Veillez à utiliser au moins trois points de fixation pour suspendre le haut-parleur. De plus, assurez-vous également de prendre une mesure de sécurité supplémentaire telle que l'utilisation d'un fil.
• Utilisez des crochets, fils et un mur ou un plafond suffisamment résistant pour supporter le poids du haut-parleur. Dans le magasin où vous avez acheté le haut-parleur, demandez des crochets disponibles dans le commerce.

- Assurez-vous de la sécurité après l'installation du haut-parleur et régulièrement par la suite.

★:Points de fixation

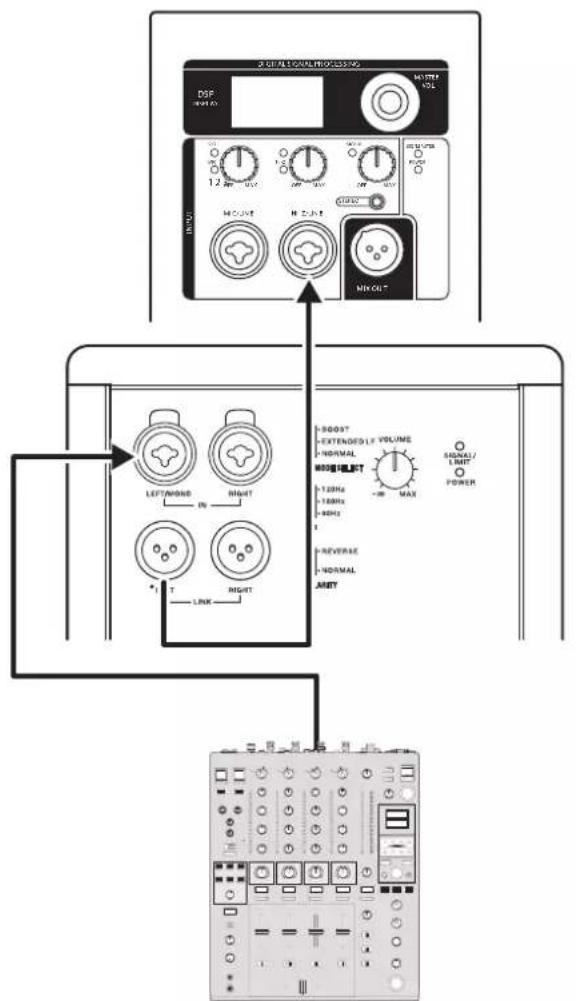

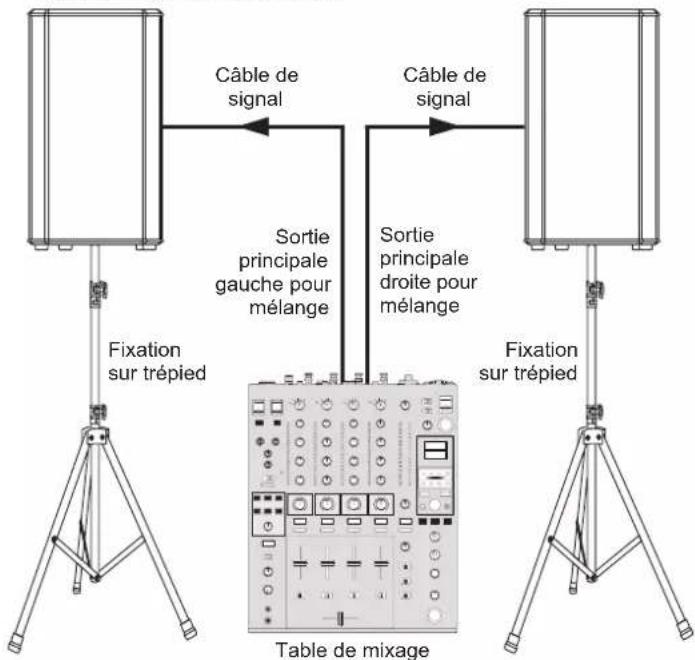

Pour un système d'enceintes actives à gamme étendue

ATTENTION

Procédez aux branchements initiaux seulement si tous les équipements sont éteints et veillez à ce que tous les principaux réglages de volume soient totalement baissés.

1. Branchez l'une des extrémités du câble de signal à la sortie gauche/droite de votre table de mixage (avec une prise stéréo ou un connecteur XLR) et branchez l'autre extrémité du câble à l'entrée ligne (COMBO) de votre enceinte active (avec une prise stéréo ou un connecteur XLR).
2. Branchez le cordon d'alimentation au secteur.
3. Commencez par mettre en marche votre table de mixage, puis les enceintes actives.
4. Utilisez le contrôle du volume des enceintes pour augmenter le son.
5. Utilisez la fonction PFL de la table de mixage pour obtenir le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour mélange de manière à atteindre le niveau de sortie souhaité.
6. Lorsque votre réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

Subwoofer actif et enceinte satellite active

ATTENTION

Procédez aux branchements initiaux seulement si tous les équipements sont éteints et veillez à ce que tous les principaux réglages de volume soient totalement baissés.

1. Branchez l'une des extrémités du câble de signal à la sortie gauche/droite de votre table de mixage et branchez l'autre extrémité du câble à l'entrée ligne du subwoofer actif correspondant (gauche ou droite).
2. Branchez l'extrémité d'un autre câble de signal à Lien gauche/droite ou à la sortie gauche/droite du subwoofer actif et branchez l'autre extrémité à l'entrée ligne gauche/droite de l'enceinte satellite active.
3. Branchez le cordon d'alimentation au secteur.
4. Commencez par mettre en marche votre table de mixage, puis les enceintes actives.
5. Utilisez le contrôle du volume des enceintes actives pour augmenter le son.
6. Utilisez la fonction PFL de la table de mixage pour obtenir le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour mélange de manière à atteindre le niveau de sortie souhaité.
7. Lorsque votre réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

Entrée ligne Tube Subwoofer Entrée ligne gauche/mono Sortie principale gauche

Table de mixage du DJ, etc.

Table de mixage du DJ, etc.

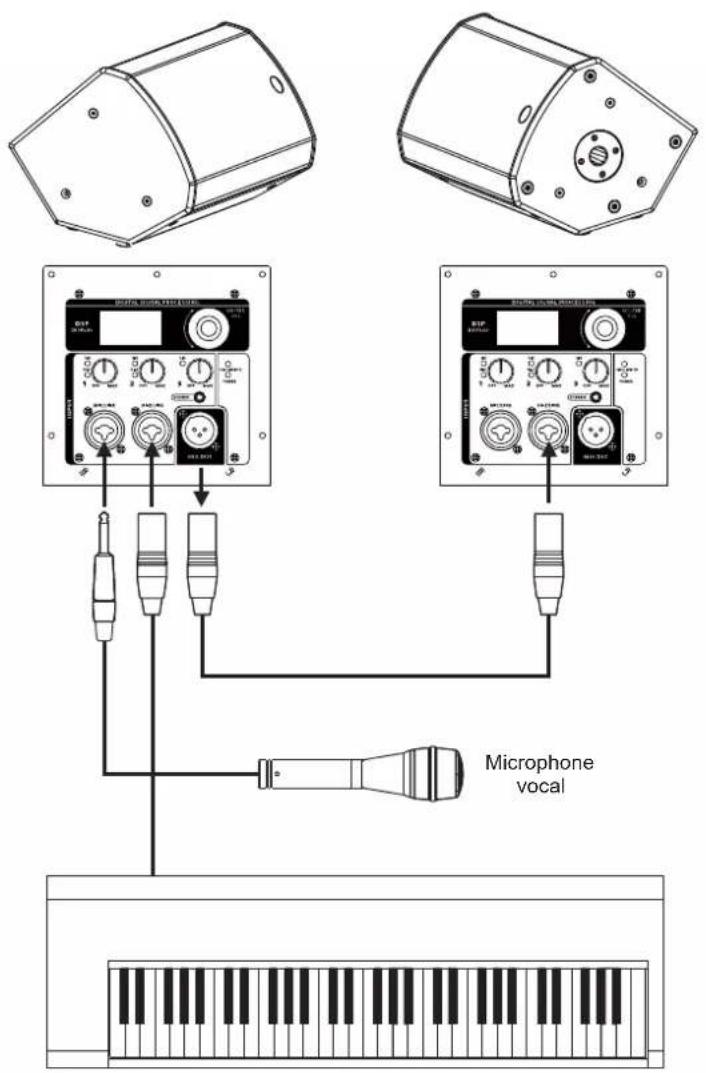

R15V R16V R17V R18V R19V R20V R21V R22V R23V R24V R25V R26V R27V R28V R29V R30V R31V R32V R33V R34V R35V R36V R37V R38V R39V R40V R41V R42V R43V R44V R45V R46V R47V R48V R49V R50V R51V R52V R53V R54V R55V R56V R57V R58V R59V R60V R61V R62V R63V R64V R65V R66V R67V R68V R69V R70V R71V R72V R73V R74V R75V R76V R77V R78V R79V R80V R81V R82V R83V R84V R85V R86V R87V R88V R89V R90V R91V R92V R93V R94V R95V R96V R97V R98V R99V Microphone vocal

Instrument

Le sens des flèches indique le trajet du signal.

Préréglages d'usine MONITOR
Subwoofer No Sub

Caractéristiques techniques

Modèle XPRS102
Type de système Enceinte active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 10", bobine acoustique 2,5"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	50 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	129 dB
Puissance nominale Classe D 2000 W (crête)
4 modes DSP LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mm Sortie : MIX (XLR)
Alimentation électrique 110 V – 240 V (50 Hz / 60 Hz)
Puissance absorbée 800 W
Boîtier Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P) 299 mm (11,77") x 520 mm (20,5") x 310 mm (12,2")
Poids net 15,5 kg (34,2 lb)

Modèle XPRS122
Type de système Encein	te active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 12", bobine acoustique 3"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	48 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	131 dB
Puissance nominale Classe D 2000 W (crête)
4 modes DSP	LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs	Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mmSortie : MIX (XLR)
Alimentation électrique	110 V – 240 V (50 Hz / 60 Hz)
Puissance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation	Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P)	362,7 mm (14,28") x 637 mm (25,07") x 350 mm (13,78")
Poids net	20,2 kg (44,6 lb)

Modèle XPRS1152S
Type de système Subwoofer actif 15" à évent
Puissance nominale Classe D 4000 W (crête)
Transducteur grave Woofer 15" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence (-6 dB)	45 Hz – 120 Hz
Niveau de pression acoustique (SPL) maximale	129 dB
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure (crossover)	80 Hz / 100 Hz / 120 Hz filtre passe-bas
Protections électroniques	Protection contre la surchauffe / protection contre les courts-circuits / compresseur numérique
Refroidissement Ventilateur régulé selon la température
Connecteurs	Entrée : gauche mono (Combo) / droite (Combo), sortie : gauche mono (XLR) / droite(XLR)
Contrôles externes	Contrôle du volume / commutateur de phase / commutateur du sélecteur du mode EQ / commutateur pour LPF / mise sous tension avec LED verte / limiteur avec LED rouge
Alimentation électrique	100 V – 240 V (50 Hz / 60 Hz)
Puissance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, grille en métal avec mousse, pieds en caoutchouc, double poignée
Fixation	Une structure de fixation du tube métallique standard.
Dimensions (L x H x P)	580 mm (22,83") x 450 mm (17,72") x 503 mm (19,80")
Poids net	26,3 kg (57,9 lb)

Modèle XPRS1182S
Type de système Subwoofer actif 18" à évent
Puissance nominale Classe D 4000 W (crête)
Transducteur grave Woofer 18" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence(-6 dB)	40 Hz – 120 Hz
Niveau de pressionacoustique (SPL)maximale	130 dB
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure(crossover)	80 Hz / 100 Hz / 120 Hz filtre passe-bas
Protectionsélectroniques	Protection contre la surchauffe / protection contreles courts-circuits / compresseur numérique
Refroidissement Ventilateur régulé selon la température
Connecteurs	Entrée : gauche mono (Combo) / droite (XLR-F),sortie : gauche mono / droite (XLR-M)
Contrôles externes	Contrôle du volume / commutateur de phase/ commutateur du sélecteur du mode EQ /commutateur pour LPF / mise sous tension avecLED verte / limiteur avec LED rouge
Alimentation électrique	100 V – 240 V (50 Hz / 60 Hz)
Puissance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, grilleen métal avec mousse, pieds en caoutchouc,double poignée
Fixation	Une structure de fixation du tube métallique standard.
Dimensions (L x H x P)	661 mm (26,02") x 535 mm (21,06") x 536,5 mm(21,12")
Poids net	32,3 kg (71,2 lb)

Les spécifications et la conception de ce produit peuvent être modifiées sans préavis.

© 2022 AlphaTheta Corporation. Tous droits réservés.

AlphaTheta Corporation

6F, Yokohama i-Mark Place, 4-4-5 Minatomirai, Nishi-ku, Yokohama, Kanagawa 220-0012 JAPAN

AlphaTheta株式会社
