Type de produit	Enceinte active polyvalente 2 voies avec contrôles DSP
Marque et modèle	Pioneer XPRS122
Transducteur grave	Woofer 12" (bobine acoustique 3")
Transducteur aigu	Moteur à compression de sortie 1" (bobine 1,75")
Réponse en fréquence	48 Hz – 20 kHz (-6 dB)
Niveau de pression acoustique maximal	131 dB SPL
Puissance nominale	2000 W crête (Classe D)
Modes DSP	LIVE, MUSIC, SPEECH, MONITOR (4 modes)
Protections électroniques	Thermique, surcharge, limiteur numérique, compresseur
Connecteurs d'entrée	MIC/LINE (Combo), HI-Z/LINE (Combo), STEREO MINI 3,5 mm
Connecteurs de sortie	MIX OUT (XLR)
Alimentation	110-240 V AC, 50/60 Hz
Consommation électrique	800 W (veille 0 W)
Boîtier	Contreplaqué peint noir, pieds en caoutchouc, poignée métal
Fixation	Tube métallique 35 mm, 10 inserts M10 avec cache
Dimensions (L x H x P)	362,7 x 637 x 350 mm
Poids net	20,2 kg
Écran et contrôle	Écran LCD avec bouton MASTER VOL pour navigation DSP
Égaliseur	EQ 4 bandes (HI, MD, LM, LO) réglable de -18 à +18 dB
Entretien et nettoyage	Essuyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Laisser 30 cm d'espace de ventilation. Ne pas empiler. Utiliser les poignées pour le transport.
Pièces détachées et réparabilité	Contacter un technicien qualifié. Utiliser des pièces d'origine recommandées.

FOIRE AUX QUESTIONS - XPRS122 PIONEER

Quels sont les modes DSP disponibles sur l’enceinte Pioneer XPRS122 ?

Les quatre modes DSP sont LIVE (audio en direct), MUSIC (musique enregistrée), SPEECH (voix) et MONITOR (retour de scène).

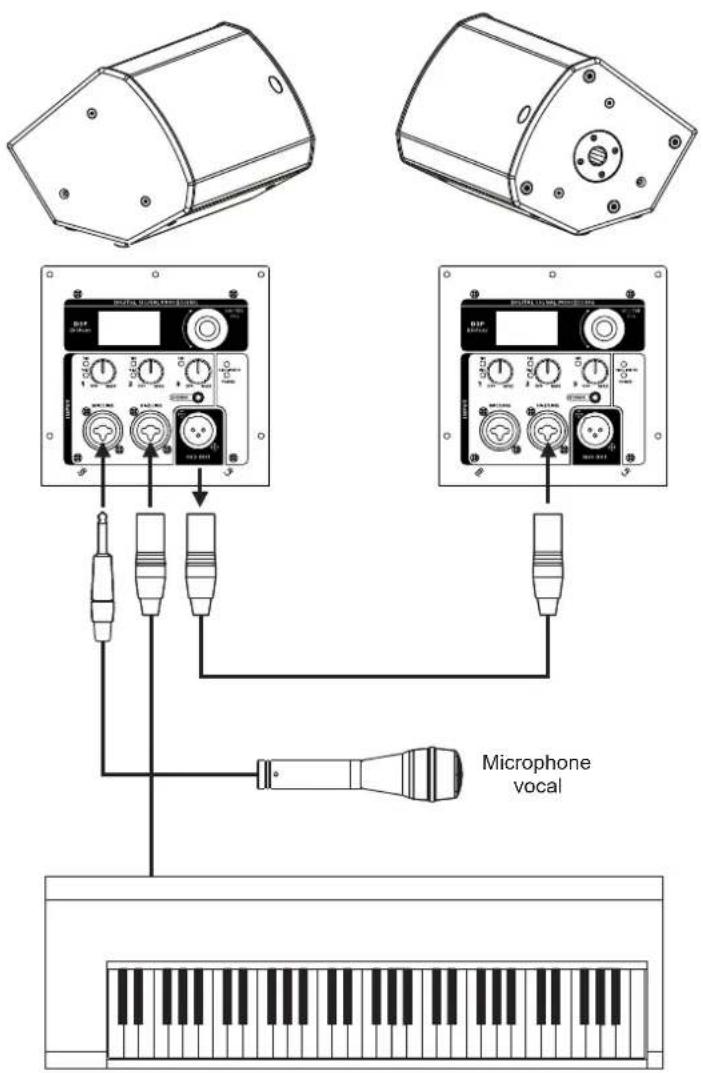

Comment brancher un micro ou une guitare sur l’XPRS122 ?

Utilisez une entrée COMBO (XLR/TRS) : branchez un micro sur INPUT1 (sensibilité MIC) et une guitare sur INPUT2 (sensibilité HI-Z). Le voyant correspondant s’allume automatiquement.

Puis-je relier plusieurs enceintes XPRS122 entre elles ?

Oui, via la sortie MIX OUT (XLR) qui envoie le signal d’entrée mélangé à d’autres enceintes ou subwoofers. Le niveau est contrôlé par INPUT LEVEL, indépendamment du volume principal.

Comment régler le délai (delay) sur l’enceinte ?

Dans le menu DSP, allez dans Input Settings > Delay. Vous pouvez régler le délai de 0 à 69,19 pieds par pas de 0,69 pied pour synchroniser plusieurs enceintes.

Quelle est la puissance de l’amplificateur et comment la protéger ?

L’amplificateur Classe D délivre 2000 W crête. Il est protégé contre la surchauffe, les surcharges, et dispose d’un limiteur numérique et d’un compresseur intégrés.

Puis-je utiliser l’enceinte avec un subwoofer ?

Oui. Dans le menu Sub Setting, choisissez un filtre passe-haut (80, 100, 120 ou 150 Hz) pour couper les basses fréquences et les diriger vers un subwoofer externe.

Comment réinitialiser l’enceinte aux paramètres d’usine ?

Allez dans System > Default Settings et sélectionnez YES. Le système redémarrera avec les réglages d’usine.

Quels sont les accessoires de fixation disponibles ?

L’enceinte possède un raccord pour tube de 35 mm en haut et 10 inserts filetés M10 pour suspension. Utilisez un pied de haut-parleur ou des boulons à œil adaptés.

Comment utiliser l’égaliseur (EQ) intégré ?

Dans le menu EQ, vous pouvez régler quatre bandes : HI, MD, LM et LO, de -18 à +18 dB. Utilisez le bouton MASTER VOL pour sélectionner et ajuster.

Quelle est la procédure de mise sous tension recommandée ?

Éteignez toujours d’abord la table de mixage, puis l’enceinte. À l’allumage, mettez d’abord la table de mixage sous tension, puis l’enceinte active.

MODE D'EMPLOI XPRS122 PIONEER

Haut-Parleur Actif / Caisson De Basses Actif

Pour en savoir plus à propos de ce produit, consultez le site ci-dessus.

Lecture de ce manuel

Merci d'avoir choisi cette enceinte. Pour être sûr(e) de l'utiliser efficacement et de profiter au mieux de ses fonctions, lisez attentivement ce manuel d'utilisation et les précautions d'utilisation. Conservez le manuel d'utilisation et les précautions d'utilisation avec la garantie.

Principales caractéristiques

Une puissance de sortie élevée de 2 000 W et une qualité sonore élevée sont obtenues en montant un module d'amplification de classe D dans une enceinte en bois aux caractéristiques acoustiques exceptionnelles. Le XPRS2 peut être utilisé non seulement comme système de sonorisation fixe dans une installation fixe, mais également comme équipement de sonorisation pour des événements car il peut être facilement transporté et installé rapidement.

• Type de système : enceinte active, polyvalente, avec contrôle du processeur de signal numérique (DSP)
• Commande de transducteur : moteur à compression de sortie 1 pouce, bobine acoustique 1,75 pouce
• Subwoofer : woofer en ferrite, bobine acoustique 3 pouces (76 mm) à longue excursion
• Puissance nominale : Classe D 2 000 W (crête)
  • 4 modes DSP : LIVE/MUSIC/SPEECH/MONITOR
• Subwoofer : 80 Hz, 100 Hz, 120 Hz (NORMAL, BOOST, EXTENDED LF)
• Protections électroniques : thermique/surcharge/limiteur numérique/compresseur
• Alimentation électrique : 110 V – 240 V CA (50 Hz / 60 Hz)
• Boîtier : boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
• Fixation : une structure de fixation du tube métallique standard, 10 inserts filetés M10 plus cache rétractable

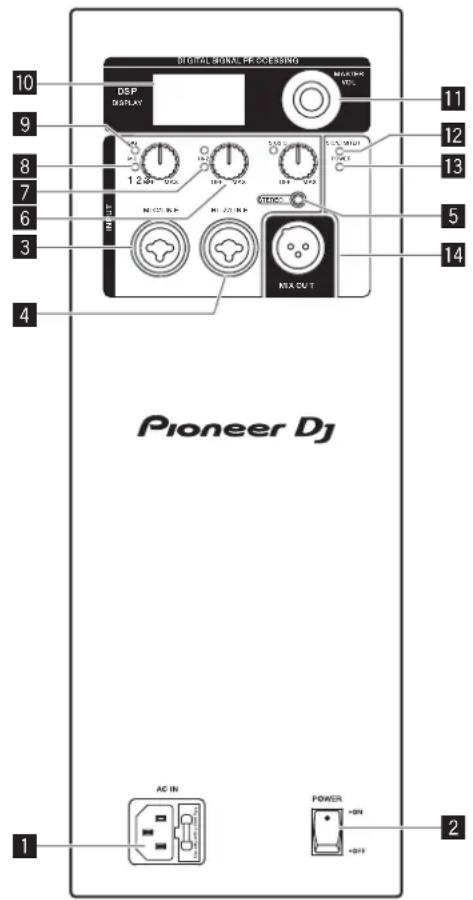

Panneau arrière (modèles à gamme étendue)

DIGITAL SIGNAL PROCESSING DSP DISPLAY 10 9 8 7 6 3 4 Pioneer DJ 1 2 POWER +ON +OFF 11 12 13 5 14 12.0V 12.0V 12.0V 12.0V 12.0V 1.2Ω 1.2Ω 1.2Ω 1.2Ω 1.2Ω 1.2Ω MIX OUT MIX OUT MIX OUT MIX OUT AC IN +OFF

1 AC INPUT
Branchez le cordon d'alimentation à l'entrée AC IN, puis à la prise de courant.
2 POWER
Commutateur secteur de mise sous/hors tension. Lorsque le commutateur POWER est réglé sur ON, la LED POWER et l'écran LCD s'allument tous deux.

3 INPUT1

Contrôle de niveau de LINE/MIC INPUT 1. INPUT

Entrée équilibrée pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent être réalisés via un connecteur TRS ou XLR de 1/4 de pouce.

4 INPUT2

Contrôle de niveau de HI-Z/LINE INPUT 2. INPUT

Entrée équilibrée pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent être réalisés à l'aide d'un connecteur TRS ou XLR de 1/4 de pouce.

5 STEREO LEVEL

Contrôle de niveau de l'entrée ligne pour le paramètre STEREO.

6 INPUT LEVEL

Contrôle de niveau de l'entrée individuelle.

7 Voyant HI-Z

Lorsqu'un son de guitare est entré, les paramètres du système basculent vers la sensibilité HI-Z et le voyant s'allume alors.

8 Voyant MIC

Lorsqu'un son de micro est entré, le voyant s'allume lorsque les paramètres du système basculent vers la sensibilité MIC.

9 Voyant de canal unique SIG

En présence d'un signal, le voyant s'allume.

10 LCD

Contrôle du DSP et interface de surveillance.

11 MASTER VOL

Plage totale de réglage du volume : -60 dB – +10 dB. DSP

Faites défiler les menus et sélectionnez les options souhaitées. Appuyez sur le bouton MASTER VOL pour sélectionner un élément d'un menu.

12 Voyant SIG/LIMITER

S'allume en vert en cas de signal et en rouge si l'amplificateur commence à compressor.

13 Indicateur POWER

S'allume lorsque l'enceinte est activée.

14 MIX OUT

La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofers. INPUT LEVEL contrôle le niveau du signal envoyé à MIX OUT. Les paramètres de contrôle de MASTER VOL ou DSP n'affectent pas la sortie mélangée.

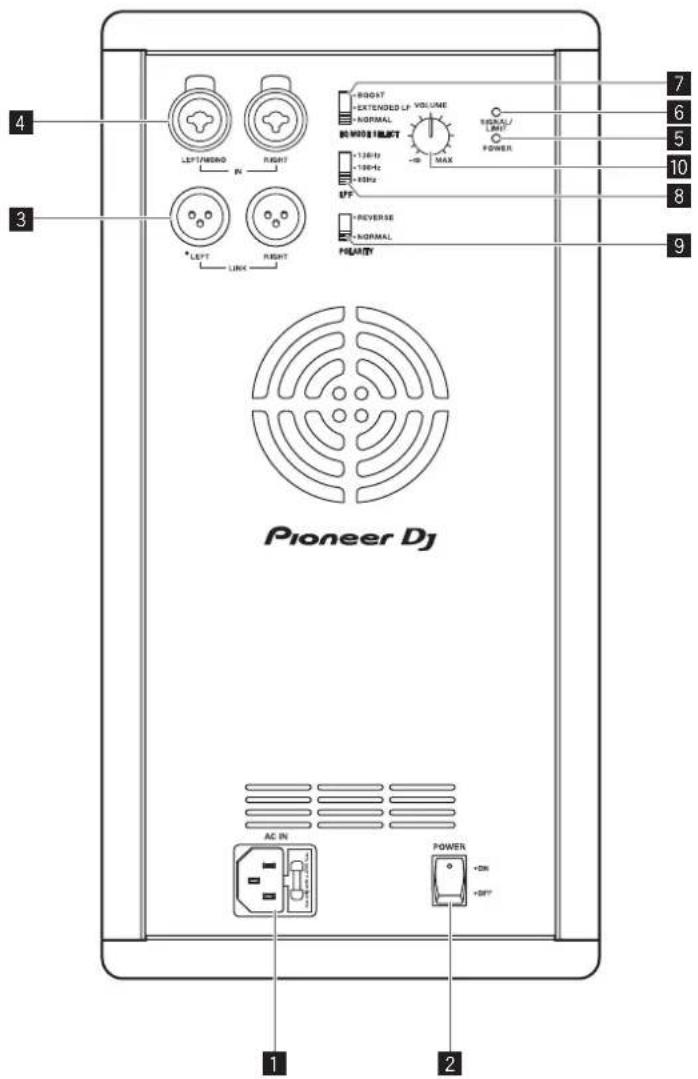

Panneau arrière (modèle de subwoofer)

4 3 LEFT/ROUND RIGHT RIGHT LINK RIGHT Pioneer Dj AC IN POWER +ON +SET* 1 2 7 6 5 10 8 9

1 AC INPUT

La connexion au secteur est établie via le connecteur IEC. Le connecteur IEC est compatible avec un cordon d'alimentation de verrouillage (non inclus).

2 POWER

Commutateur secteur de mise sous/hors tension. Lorsque POWER est actionné, la LED s'allume.

3 LINK

La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofers. VOLUME (niveau de l'entrée) contrôle le niveau du signal envoyé à LINK. Les paramètres de contrôle de MASTER VOL et DSP n'affectent pas le signal LINK.

4 INPUT LEFT (mono)/RIGHT

5 Indicateur POWER

La LED POWER s'allume lorsque l'enceinte est activée.

6 Voyant SIG/LIMITER

S'allume en vert en cas de signal et en rouge si l'amplificateur commence à compressor.

7 3DSP PRESET MODES

BOOST/EXTENDED LF/NORMAL

8 LPF

80 Hz/100 Hz/120 Hz

9 POLARITY

REVERSE/NORMAL

10 VOLUME

Contrôle de niveau d'un signal d'entrée.

Contrôle du DSP

Grâce au menu de contrôle intégré du DSP, vous pouvez faire votre choix parmi de nombreux paramètres DSP et système sur l'enceinte. Pour accéder au menu de contrôle du DSP, procédez comme suit.

1. Appuyez sur le bouton MASTER VOL pour afficher le menu de contrôle du DSP.

1. Utilisez le bouton MASTER VOL pour faire défiler les éléments du menu.

1. Appuyez sur le bouton MASTER VOL pour sélectionner l'élément de menu que vous souhaitez modifier. L'élément de menu sélectionné s'ouvre sur le côté droit du menu DSP.

Factory Presets 01:LIVE 02:MUSIC 03:SPEECH

1. Utilisez le bouton MASTER VOL pour faire défiler les éléments du menu.

2. Appuyez sur le bouton MASTER VOL pour sélectionner un paramètre. Le paramètre est enregistré et vous êtes redirigé(e) vers le niveau supérieur dans le menu.

XPRS122 Preset: LIVE Gain: 0.0dB Signal:

1. Répétez les étapes 2 à 5 pour modifier d'autres paramètres DSP et système.

2. Sélectionnez EXIT pour revenir à l'écran d'accueil.

Menu de contrôle du DSP de l'enceinte à gamme étendue

Les menus de contrôle du DSP de l'enceinte à gamme étendue sont inclus sur les unités XPRS82, XPRS102, XPRS122 et XPRS152.

Élément de menu EXIT

Utilisez l'élément de menu EXIT pour revenir à l'écran d'accueil.

REMARQUE

Après une minute d'inactivité dans le menu, l'écran s'éteint, mais l'enceinte continue de fonctionner normalement.

MENU

Vous pouvez utiliser le menu Input Settings pour configurer le contrôle de la sensibilité de l'entrée de l'enceinte, ainsi que les paramètres de contrôle Delay et Phase.

Le paramètre MIC permet de contrôler la sensibilité de l'entrée Input 1. Une fois l'entrée MIC sélectionnée, le voyant MIC s'allume sur le panneau. Le paramètre HI-Z permet de contrôler la sensibilité de l'entrée Input 2. Une fois l'entrée HI-Z sélectionnée, le voyant HI-Z s'allume sur le panneau.

Le menu Delay permet de créer des étalonnages temporels avec d'autres enceintes.

Les options disponibles varient de 0 à 69,19 pieds. La temporisation peut être modifiée par incrément de 0,69 pied. Le paramètre est réglé par défaut sur 0 pied.

Le paramètre Phase s'applique à l'ensemble du système d'enceintes.

Le menu Factory Presets permet de configurer le type de son émis par l'enceinte. Les options sont les suivantes : LIVE, MUSIC, SPEECH et MONITOR. Vous pouvez utiliser le bouton de menu MASTER VOL pour configurer les préréglages de différentes situations.

Factory Presets 01:Live 02:MUSIC 03:SPEECH

Factory Presets 03: SPEECH 04: MONIOR EXIT

• LIVE : pour les applications audio en direct (paramètre par défaut).
- MUSIC : pour l'enregistrement de musique et la performance de musique dansante.
- SPEECH : pour des applications vocales uniquement.
• MONITOR : pour les retours de scène au sol.

Le menu Sub Setting permet de sélectionner la fréquence passe-haut ou d'associer un subwoofer lorsqu'il est utilisé dans la configuration de l'enceinte. Les options qui peuvent être sélectionnées sont les suivantes : No Sub, 80 Hz (80 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz), 150 Hz (150 Hz), et le Qualcomm est un répartiteur 24 dB/octave Linkwitz/Riley. Les options 80 Hz (100 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz) et 150 Hz (150 Hz) sont des paramètres passe-haut généraux à utiliser avec d'autres subwoofers. Les paramètres sont optimisés pour le woofer (y compris les temporisations pour une surimpression sonore optimale).

Le paramètre par défaut est No Sub.

Sub Setting No Sub 80 Hz 100 Hz 120 Hz 150 Hz

Sub Setting 80 Hz 100 Hz 120 Hz 150 Hz EXIT

Menu EQ

Le menu EQ est un EQ (égaliseur) 4 bandes que vous pouvez affiner en plus des réglages FUNCTION et LOCATION. Les options disponibles sont

les suivantes : HI, MD, LM et LO.

Menu EQ
HI 1	2.1K Par défaut : 0 décibel
MD 2	52K Plage : -18 décibels – +18 décibels
LM 5	00.0 ALL BYPASS sera supprimé, invalidant tous les EQ réglés.
LO 1	01.5 FLAT permet de rétablir tous les EQ ajustés à leurs paramètres d'usine.

REMARQUE

La plage de l'égaliseur (EQ) intérieur présentée est la plage d'usine par défaut pour les enceintes individuelles. Lorsque le woofer est sélectionné, tout EQ inférieur au point de première convergence est contourné.

Pour utiliser un EQ supérieur au point de première convergence, procédez comme suit.

Tournez le bouton MASTER VOL de manière à atteindre la fréquence souhaitée.

User Programs (paramètres utilisateurs enregistrés)

Sont disponibles 16 préréglages, que vous pouvez modifier et dans lesquels vous pouvez enregistrer des valeurs d'EQ. Vous pouvez également leur attribuer un nom composé de 7 lettres/symboles. Pour ce faire, utilisez les options charger/sauvegarder/supprimer.

Menu System

Le menu System permet de configurer le système. Vous pouvez également configurer l'accessibilité de ce menu, modifier les paramètres et réinitialiser les paramètres à leurs valeurs d'usine.

Le menu FIRMWARE/HARDWARE affiche le préréglage actuel et la version du micrologiciel.

Le menu Name affiche le nom de l'enceinte actuelle. Ce menu vous permet de personnaliser le nom de l'enceinte.

Le menu Default Settings permet de réinitialiser les enceintes à leurs paramètres d'usine d'origine. Les options qui peuvent être sélectionnées sont les suivantes : NO ou YES.

Le menu Exit permet de revenir au menu principal.

Pour réinitialiser votre système aux paramètres d'usine d'origine, procédez comme suit.

1. À partir du menu System, dans le menu DSP, sélectionnez Default Settings.

Un message apparaît pour vous inviter à rétablir les paramètres d'usine.

1. Sélectionnez Yes.

System Reset All Settings ? No Yes

1. Lorsque l'invite vous demande de confirmer, sélectionnez Yes.

L'enceinte redémarre le système et réinitialise les paramètres aux paramètres d'usine d'origine.

Installation et branchements

Remarques importantes relatives à l'installation

Le son produit par l'enceinte est subtilement influencé par les conditions ambiantes de la pièce dans laquelle vous l'utilisez. Réfléchissez bien au lieu d'installation de l'enceinte avant de la configurer afin de réunir les meilleures conditions possibles.

AlphaTheta Corporation ne pourra être tenue responsable en cas de dommage découlant de l'utilisation de l'enceinte (y compris, de manière non exhaustive, la perte d'opportunités professionnelles), quelle que soit la méthode d'installation appliquée.

Veillez à utiliser les poignées situées dans la partie supérieure ou sur les côtés de l'enceinte lorsque vous la déplacez ou l'installez.

ATTENTION

• Afin d'assurer un bon refroidissement, prévoyez suffisamment d'espace entre chaque enceinte et entre une enceinte et les murs environnants ou d'autres composants proches (au moins 30 cm au-dessus, derrière et sur les côtés de chaque enceinte). Si vous ne laissez pas un espace suffisant, la température à l'intérieur de l'enceinte risque d'augmenter, entraînant des dysfonctionnements ou des dommages permanents.
• L'utilisation de ce produit lorsqu'il est empilé est interdite.

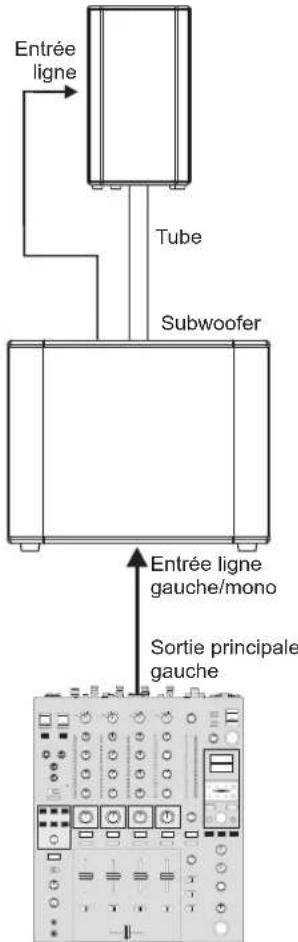

Installation à l'aide d'un tube d'enceinte

XPRS82/XPRS102/XPRS122/XPRS152

Les modèles à gamme étendue de la série XPRS2 sont équipés d'un raccord pour tube de 35 mm de diamètre sur leur surface supérieure. Le modèle de subwoofer de la série XPRS2 est doté d'un raccord pour tube de liaison avec filetage M20 sur la face supérieure dans laquelle le tube de liaison peut être fermement fixé. Les combinaisons représentées dans les schémas suivants sont recommandées pour la série XPRS2. Une autre combinaison pourrait causer le basculement des enceintes et potentiellement blesser quelqu'un ou endommager du matériel. Pour utiliser un tube d'enceinte, respectez les précautions ci-dessous et procédez à l'installation de manière sécurisée.

ATTENTION

• Au moins deux personnes doivent soulever ensemble chaque enceinte afin de l'installer. Accordez suffisamment d'attention aux principes de sécurité lorsque vous procédez à l'installation.
• Utilisez un pied de haut-parleur d'un diamètre de 35 mm avec filetage M20 d'un côté. Utilisez un produit disponible dans le commerce, d'une longueur maximale de 900 mm. AlphaTheta Corporation ne pourra être tenue responsable en cas de dommage (y compris, de manière non exhaustive, la perte d'opportunités professionnelles) découlant de l'utilisation d'un tube d'enceinte autre que le type spécifié.
• Installez le subwoofer à un endroit stable et horizontal et fixez correctement le tube d'enceinte.
• Assurez-vous que les enceintes ne risquent pas de basculer.
• Les câbles doivent être attachés ou maintenus par du ruban adhésif ou des colliers de serrage appropriés afin d'éviter tout risque de trébucher sur les câbles et de faire basculer les enceintes.

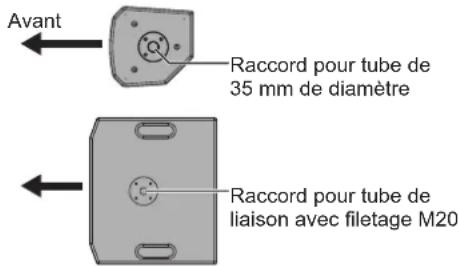

Raccord pour tube

Avant Raccord pour tube de 35 mm de diamètre Raccord pour tube de liaison avec filetage M20

Installation à l'aide d'un tube d'enceinte

XPRS82, XPRS102, XPRS122

Installation avec les points de fixation sur le haut-parleur

• Les modèles large bande comportent des points de fixation de montage suspendu. Le haut-parleur peut être suspendu à l'aide de boulons à œil disponibles dans le commerce. Le point de fixation est doté d'un trou de vis M10 (pour un boulon à œil d'une longueur de filetage de 30 mm – 50 mm).
• Lors de l'installation du haut-parleur suspendu, demandez à un technicien qualifié de procéder à l'opération.
• Retirez les vis des points de fixation sur le haut-parleur et fixez les boulons à œil. N'utilisez pas le haut-parleur lorsque les vis sont retirées. Les fuites d'air auraient une incidence négative sur le son.
• Veillez à utiliser au moins trois points de fixation pour suspendre le haut-parleur. De plus, assurez-vous également de prendre une mesure de sécurité supplémentaire telle que l'utilisation d'un fil.
• Utilisez des crochets, fils et un mur ou un plafond suffisamment résistant pour supporter le poids du haut-parleur. Dans le magasin où vous avez acheté le haut-parleur, demandez des crochets disponibles dans le commerce.

- Assurez-vous de la sécurité après l'installation du haut-parleur et régulièrement par la suite.

★:Points de fixation

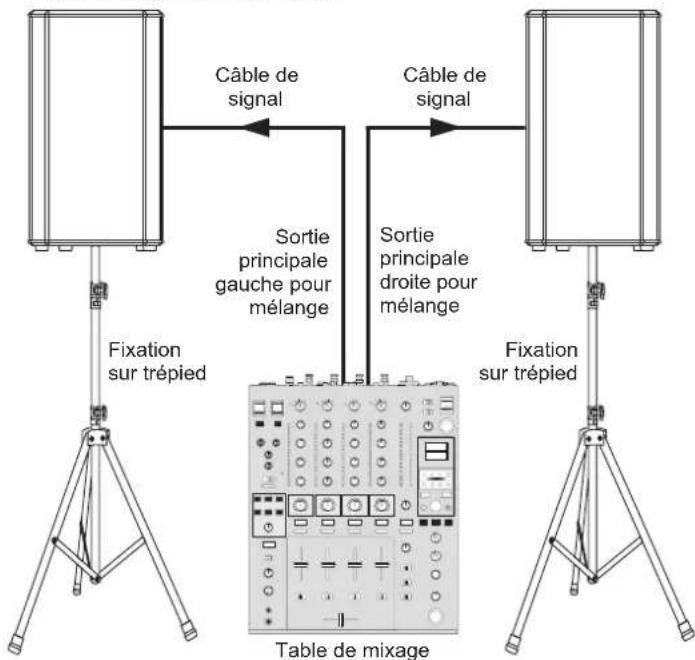

Pour un système d'enceintes actives à gamme étendue

ATTENTION

Procédez aux branchements initiaux seulement si tous les équipements sont éteints et veillez à ce que tous les principaux réglages de volume soient totalement baissés.

1. Branchez l'une des extrémités du câble de signal à la sortie gauche/droite de votre table de mixage (avec une prise stéréo ou un connecteur XLR) et branchez l'autre extrémité du câble à l'entrée ligne (COMBO) de votre enceinte active (avec une prise stéréo ou un connecteur XLR).
2. Branchez le cordon d'alimentation au secteur.
3. Commencez par mettre en marche votre table de mixage, puis les enceintes actives.
4. Utilisez le contrôle du volume des enceintes pour augmenter le son.
5. Utilisez la fonction PFL de la table de mixage pour obtenir le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour mélange de manière à atteindre le niveau de sortie souhaité.
6. Lorsque votre réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

Subwoofer actif et enceinte satellite active

ATTENTION

Procédez aux branchements initiaux seulement si tous les équipements sont éteints et veillez à ce que tous les principaux réglages de volume soient totalement baissés.

1. Branchez l'une des extrémités du câble de signal à la sortie gauche/droite de votre table de mixage et branchez l'autre extrémité du câble à l'entrée ligne du subwoofer actif correspondant (gauche ou droite).
2. Branchez l'extrémité d'un autre câble de signal à Lien gauche/droite ou à la sortie gauche/droite du subwoofer actif et branchez l'autre extrémité à l'entrée ligne gauche/droite de l'enceinte satellite active.
3. Branchez le cordon d'alimentation au secteur.
4. Commencez par mettre en marche votre table de mixage, puis les enceintes actives.
5. Utilisez le contrôle du volume des enceintes actives pour augmenter le son.
6. Utilisez la fonction PFL de la table de mixage pour obtenir le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour mélange de manière à atteindre le niveau de sortie souhaité.
7. Lorsque votre réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

Entrée ligne Tube Subwoofer Entrée ligne gauche/mono Sortie principale gauche

Table de mixage du DJ, etc.

2 GDSL COALI PROVCSING DSP 1.2 MHz MΩ/V MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Hz MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Omega MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/Ω MΩ/

Table de mixage du DJ, etc.

Le sens des flèches indique le trajet du signal.

Préréglages d'usine MONITOR
Subwoofer No Sub

Caractéristiques techniques

Modèle XPRS82
Type de système Enceinte active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 8", bobine acoustique 2"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	60 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	127 dB
Puissance nominale Classe D 2 000 W (crête)
4 modes DSP LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mm Sortie : MIX (XLR)
Alimentation électrique 110 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée 800 W (OFF : 0 W)
Boîtier Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P) 272,7 mm (10,74") x 460 mm (18,11") x 302 mm (11,88")
Poids net 13,2 kg (29,1 lb)

Modèle XPRS102
Type de système Enceinte active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 10", bobine acoustique 2,5"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	50 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	129 dB
Puissance nominale Classe D 2 000 W (crête)
4 modes DSP	LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs	Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mmSortie : MIX (XLR)
Alimentation électrique	110 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée	800 W (OFF : 0 W)
Boîtier	Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation	Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P)	299 mm (11,77") x 520 mm (20,5") x 310 mm (12,2")
Poids net	15,5 kg (34,2 lb)

Modèle XPRS122
Type de système Enceinte active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Wooler 12", bobine acoustique 3"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	48 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	131 dB
Puissance nominale Classe D 2 000 W (crête)
4 modes DSP LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mm Sortie : MIX (XLR)
Alimentation électrique 110 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée 800 W (OFF : 0 W)
Boîtier Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P) 362,7 mm (14,28") x 637 mm (25,07") x 350 mm (13,78")
Poids net 20,2 kg (44,6 lb)

Modèle XPRS152
Type de système Enceinte active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 15", bobine acoustique 3"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	45 Hz – 20 kHz
Niveau de pression acoustique (SPL) maximale	133 dB
Puissance nominale Classe D 2 000 W (crête)
4 modes DSP	LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / compresseur
Connecteurs	Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mmSortie : MIX (XLR)
Alimentation électrique	110 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée	800 W (OFF : 0 W)
Boîtier	Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation	Une structure de fixation du tube métallique standard. 10 inserts filetés M10 plus cache rétractable intégré.
Dimensions (L x H x P)	421 mm (16,57") x 726 mm (28,58") x 410 mm (16,14")
Poids net	25,2 kg (55,6 lb)

Modèle XPRS1152ST

Type de système Subwoofer actif 15" à évent
Puissance nominale Classe D 4 000 W (crête)
Transducteur grave Woofer 15" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence(-6 dB)	45 Hz – 120 Hz
Niveau de pressionacoustique (SPL)maximale	129 dB
Modes DSP prédéfinis B OOST / EXTENDED LF / NORMAL
Fréquence de coupure(crossover)	80 Hz / 100 Hz / 120 Hz filtre passe-bas
Protectionsélectroniques	Protection contre la surchauffe / protection contreles courts-circuits / compresseur numérique
Refroidissement Ventilateur régulé selon la température
Connecteurs Entrée : gauche mono (Combo) / droite (Combo),sortie : gauche mono (XLR) / droite(XLR)
Contrôles externes Contrôle du volume / commutateur de phase/commutateur du sélecteur du mode EQ /commutateur pour LPF / mise sous tension avecLED verte / limiteur avec LED rouge
Alimentation électrique 1	10 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée 800	W (OFF : 0,1 W)
Boîtier Boîtier en contreplaqué, peint en noir, grilleen métal avec mousse, pieds en caoutchouc,double poignée
Fixation Une structure de fixation du tube métalliquestandard. Douille à vis M20.
Dimensions (L x H x P) 580 mm (22,83") x 450 mm (17,72") x 503 mm(19,80")
Poids net 26,6 kg (58,7 lb)

Modèle XPRS1182ST

Type de système Subwoofer actif 18" à évent
Puissance nominale Classe D 4 000 W (crête)
Transducteur grave Woofer 18" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence(-6 dB)	40 Hz – 120 Hz
Niveau de pressionacoustique (SPL)maximale	130 dB
Modes DSP prédéfinis B	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure(crossover)	80 Hz / 100 Hz / 120 Hz filtre passe-bas
Protectionsélectroniques	Protection contre la surchauffe / protection contreles courts-circuits / compresseur numérique
Refroidissement Ventilateur régulé selon la température
Connecteurs Entrée : gauche mono (Combo) / droite (XLR-F),sortie : gauche mono / droite (XLR-M)
Contrôles externes Contrôle du volume / commutateur de phase/commutateur du sélecteur du mode EQ /commutateur pour LPF / mise sous tension avecLED verte / limiteur avec LED rouge
Alimentation électrique 1	10 V – 240 V CA (50 Hz / 60 Hz)
Puissance absorbée 800	W (OFF : 0,1 W)
Boîtier Boîtier en contreplaqué, peint en noir, grilleen métal avec mousse, pieds en caoutchouc,double poignée
Fixation Une structure de fixation du tube métalliquestandard. Douille à vis M20.
Dimensions (L x H x P) 661 mm (26,02") x 535 mm (21,06") x 536,5 mm(21,12")
Poids net 32,6 kg (71,9 lb)

Les spécifications et la conception de ce produit peuvent être modifiées sans préavis.

© 2023 AlphaTheta Corporation. Tous droits réservés.

AlphaTheta Corporation

6F, Yokohama i-Mark Place, 4-4-5 Minatomirai, Nishi-ku, Yokohama, Kanagawa 220-0012 JAPAN / JAPON

AlphaTheta株式会社
