Type de produit	Subwoofer actif 18" à évent
Marque	Pioneer
Modèle	XPRS1182S
Puissance nominale	Classe D 4000 W (crête)
Transducteur grave	Woofer 18" en ferrite, bobine acoustique 3" (76 mm) à longue excursion
Réponse en fréquence (-6 dB)	40 Hz - 120 Hz
Niveau de pression acoustique (SPL) maximale	130 dB
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure (crossover)	80 Hz / 100 Hz / 120 Hz (filtre passe-bas)
Protections électroniques	Protection contre la surchauffe, courts-circuits, compresseur numérique
Refroidissement	Ventilateur régulé selon la température
Connecteurs d'entrée	Gauche mono (Combo) / Droite (XLR-F)
Connecteurs de sortie	Gauche mono / Droite (XLR-M) (LINK)
Contrôles externes	Volume, phase (NORMAL/REVERSE), sélecteur mode EQ (BOOST/EXTENDED LF/NORMAL), LPF (80/100/120 Hz), LED verte (sous tension), LED rouge (limiteur)
Alimentation électrique	100 V - 240 V (50 Hz / 60 Hz)
Puissance absorbée	800 W
Boîtier	Contreplaqué peint en noir, grille métal avec mousse, pieds caoutchouc, double poignée
Fixation	Structure de fixation pour tube métallique standard (35 mm)
Dimensions (L x H x P)	661 mm x 535 mm x 536,5 mm
Poids net	32,3 kg
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité ; laisser un espace de 30 cm pour la ventilation ; ne pas empiler ; installation par un professionnel pour suspension
Pièces détachées et réparabilité	Contacter un service agréé ; pas de pièces réparables par l'utilisateur
Informations générales	Fabriqué par AlphaTheta Corporation, Japon

FOIRE AUX QUESTIONS - XPRS1182S PIONEER

Comment brancher le subwoofer XPRS1182S à une table de mixage ?

Éteignez tous les appareils. Branchez un câble XLR de la sortie gauche/droite de la table de mixage à l'entrée correspondante (LEFT ou RIGHT) du subwoofer. Branchez l'alimentation 100-240 V. Allumez d'abord la table de mixage, puis le subwoofer. Réglez le volume et les paramètres DSP selon vos besoins.

Quels sont les modes DSP disponibles sur le XPRS1182S ?

Le XPRS1182S propose trois modes DSP prédéfinis : BOOST (accentuation des basses fréquences), EXTENDED LF (extension des fréquences graves) et NORMAL (réponse standard). Vous pouvez les sélectionner via le commutateur sur le panneau arrière.

Comment régler la fréquence de coupure (crossover) ?

Utilisez le commutateur LPF (Low-Pass Filter) sur le panneau arrière. Vous pouvez choisir entre 80 Hz, 100 Hz ou 120 Hz. Cela détermine la fréquence au-dessus de laquelle le subwoofer ne reproduit plus le son, utile pour l'associer à des enceintes satellites.

Que fait le commutateur POLARITY ?

Le commutateur POLARITY permet d'inverser la phase du subwoofer (NORMAL ou REVERSE). Utilisez-le pour aligner la phase entre le subwoofer et les enceintes satellites, améliorant ainsi la cohérence sonore et évitant les annulations de fréquences.

Puis-je connecter plusieurs subwoofers XPRS1182S en chaîne ?

Oui, grâce aux connecteurs LINK (sorties XLR). Branchez la sortie LINK du premier subwoofer à l'entrée du second. Le signal d'entrée mélangé est transmis, mais le volume et les réglages DSP de chaque subwoofer restent indépendants.

Quelle est la puissance de l'amplificateur ?

L'amplificateur de classe D délivre une puissance de crête de 4000 W (2000 W RMS environ). Il est conçu pour offrir une grande réserve de puissance avec une faible distorsion.

Comment nettoyer et entretenir le subwoofer ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Assurez-vous que les grilles et les évents ne sont pas obstrués.

Quelles sont les précautions de sécurité importantes ?

Placez le subwoofer sur une surface stable et horizontale. Laissez un espace d'au moins 30 cm autour pour la ventilation. Ne l'empilez pas. Utilisez un tube d'enceinte de 35 mm de diamètre et ne dépassez pas 900 mm de hauteur. Pour une installation suspendue, faites appel à un professionnel.

Le subwoofer dispose-t-il d'une protection contre la surchauffe ?

Oui, il intègre une protection thermique qui coupe l'amplificateur en cas de température excessive. Un ventilateur régulé selon la température assure le refroidissement. Si la protection s'active, laissez refroidir l'appareil avant de le réutiliser.

Quelles sont les dimensions et le poids du XPRS1182S ?

Les dimensions sont de 661 mm (largeur) x 535 mm (hauteur) x 536,5 mm (profondeur). Le poids net est de 32,3 kg. Il est équipé de deux poignées pour faciliter le transport.

MODE D'EMPLOI XPRS1182S PIONEER

Série XPRS2 XPRS102 / XPRS122 / XPRS1152S / XPRS1182S

Haut-Parleur Actif / Caisson De Basses Actif

Pour en savoir plus a propos de ce produit, consultez le site ci-dessus.

Lecture de ce manuel

Merci d'avoir besoin cette enceinte. Pour etre sur(e) de l'utiliser efficacement et de profiter au moins de ses fonctions, liquez attentivement ce manuel d'utilisation et les precautions d'utilisation.
Conserve le manuel d'utilisation et les precautions d'utilisation avec la garantie.

Principales caractéristiques

Une puissance de sortie elevée de 2000 W et une qualité sonore elevée sont obtenues en montant un module d'amplification de classe D dans une enceinte en bois aux caractéristiques acquistiques exceptionnelles. Le XPRS2 peut être utilisé non seulement comme système de sonorisation fixe dans une installation fixe, mais également comme équipement de sonorisation pour des événements car il peut être facilement transporte et installérapidement.

• Type de système : enceinte active, polyvalente, avec contrôle du processeur de signal numérique (DSP)
  Commande de transducteur: moteur à compression de sortie 1 pouce, bobine acoustique 1,75 pouce
• Subwoofer: woofer en ferrite, bobine acoustique 3 pouces (76 mm) à longue excursion
• Puissance nominale : Classe D 2000 W (crête)
• 4 modes DSP : LIVE/MUSIC/SPEECH/MONITOR
• Subwoofer: 80 Hz, 100 Hz, 120 Hz (NORMAL, BOOST, EXTENDED LF)
• Protections électroniques : thermique/surcharge/limiteur numérique/ comprisseur
• Alimentation électrique: 110 V - 240 V (50 Hz / 60 Hz)
• Boitier: boitier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
  Fixation: une structure de fixation du tube métallique standard, 10 inserts filets M10 plus cache rétractable

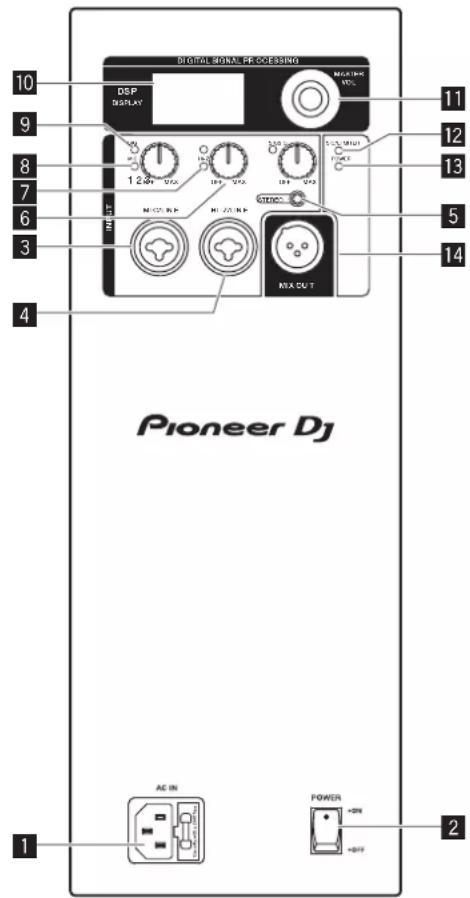

Panneau arrête (modèles à gamme étendue)

AC INPUT
Branchez le cordon d'alimentation à l'entrée AC IN, puis à la prise de courant.
2 POWER Commutateur secteur de mise sous/hors tension. Lorsque le commutateur POWER est regle sur ON, la LED POWER et I'ecran LCD s'allument tous deux.
INPUT1 Contrôle de niveau de LINE/MIC INPUT 1. INPUT

Entree equilibree pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent etre realizedes via un connecteur TRS ou XLR de 1/4 de pouce.

INPUT2 Contrôle de niveau de HI-Z/LINE INPUT 2.
INPUT
Entree equilibrée pour des sources telles que des tables de mixage, des instruments ou des microphones. Les branchements peuvent etre realizedes a l'aide d'un connecteur TRS ou XLR de 1/4 de pouce.
STEREO LEVEL Contrôle de niveau de l'entrée ligne pour le paramètre STEREO.
6 INPUT LEVEL Contrôle de niveau de l'entrée individuelle.
Voyant HI-Z Lorsqu'un son de guitare est entree, les parametes du systeme basculent vers la sensibilite HI-Z et le voyant s'allume alors.
8 Voyant MIC Lorsqu'un son de micro est entree, le voyant s'allume lorsque les parametes du systeme basculent vers la sensibilité MIC.
Voyant de canal unique SIG En presence d'un signal, levoyant s'allume.
LCD Contrôle du DSP et interface de surveillance.
11 MASTER VOL
Plage totale de réglage du volume: -60 dB +10 dB.
DSP
Faites défilier les menus et Sélectionnez les options souhaitées.
Appuyez sur le bouton MASTER VOL pour Sélectionner un élément d'un menu.
12 Voyant SIG/LIMITER S'allume en vert en cas de signal et en rouge si l'amplificateur commence à compresser.
Indicateur POWER S'allume lorsque I'enceinte est activee.
14 MIX OUT La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofer. INPUT LEVEL contrôle le niveau du signal envoyé à MIX OUT. Les paramétres de contrôle de MASTER VOL ou DSP n'effectent pas la sortie mélangée.

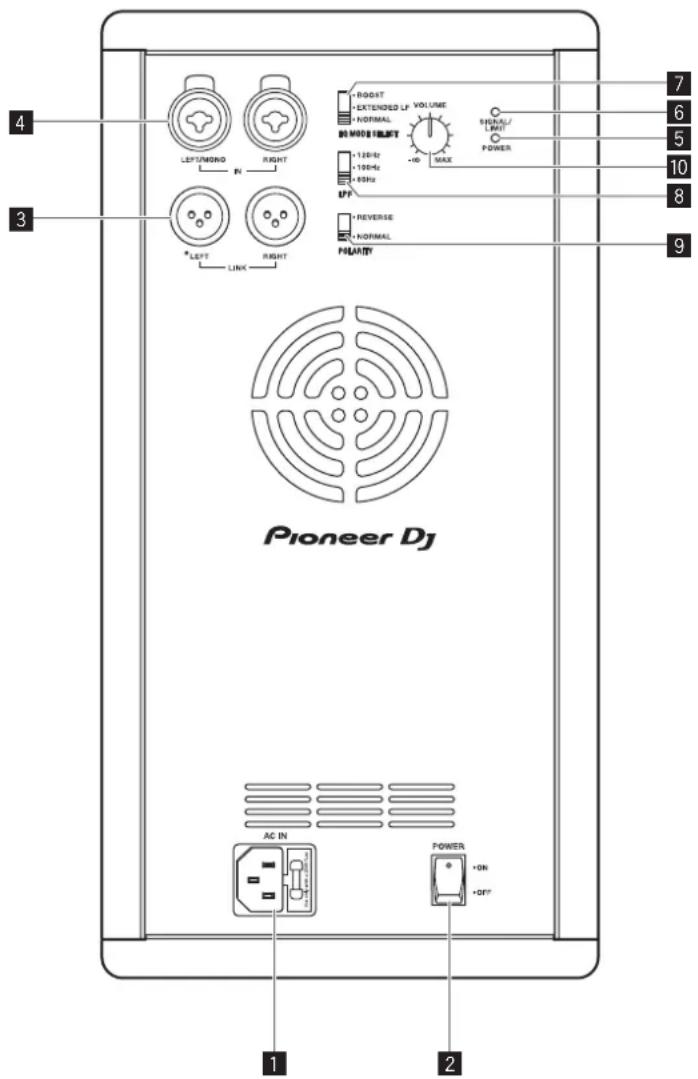

Panneau arrête (modèle de subwoofer)

AC INPUT

La connexion au secteur est etablie via le connecteur IEC. Le connecteur IEC est compatible avec un cordon d'alimentation de verrouillage (non inclus).

2 POWER

Commutateur secteur de mise sous/hors tension. Lorsque POWER est actionné, la LED s'allume.

3LINK

La sortie XLR envoie des signaux d'entrée mélangés aux autres enceintes ou subwoofoers. VOLUME (niveau de l'entrée) contrôle le niveau du signal envoyé à LINK. Les paramétres de contrôle de MASTER VOL et DSP n' affectent pas le signal LINK.

INPUT LEFT (mono)/RIGHT

5 Indicateur POWER

La LED POWER s'allume lorsqu'l'enceinte est activée.

6Voyant SIG/LIMITER

S'allume en vert en cas de signal et en rouge si l'amplificateur commence a compresser.

7 3DSP PRESET MODES

BOOST/EXTENDED LF/NORMAL

8 LPF

80 Hz/100 Hz/120 Hz

9 POLARITY

REVERSE/NORMAL

10 VOLUME

Contrôle de niveau d'un signal d'entree.

Contrôle du DSP

Grace au menu de contrôle intégré du DSP, vous pouvez faire votre choix parmi de nombreux paramétres DSP et système sur l'enceinte. Pour acceder au menu de contrôle du DSP, précisé comme suit.

1. Appuyez sur le bouton MASTER VOL pour afficher le menu de contrôle du DSP.

1. Utilisez le bouton MASTER VOL pour faire défilier les éléments du menu.

1. Appuyez sur le bouton MASTER VOL pour selectionner l'objet de menu que vous souhaitez modifier.

L'element de menu seLECTIONné s'ouvre sur le cote droit du menu DSP.

1. Utilisez le bouton MASTER VOL pour faire défiler les éléments du menu.

2. Appuyez sur le bouton MASTER VOL pour selectionner un paramètre.

Le paramètre est enregistré et vous étes redirigé(e) vers le niveau supérieur dans le menu.

1. Repétez les étapes 2 à 5 pour modifier d'autres paramètres DSP et système.

2. Sélectionnez EXIT pour revenir à l'écran d'accueil.

Menu de contrôle du DSP de l'enceinte à gamme étendue

Les menus de contrôle du DSP de l'enceinte à gamme étendue sont inclus sur les unités XPRS102 et XPRS122.

Élement de menu EXIT

Utilizez l'element de menu EXIT pour revenir à l'écran d'accueil.

REMARQUE

Après une minute d'inactivité dans le menu, l'écran s'eteint, mais l'enceinte continue de fonctionner normalement.

MENU

Voussoupvezutiliserle menuInput Settings pour configurerle controledela sensibilite de l'entrée de I'enceinte,aisinque les parametesde controledelay et Phase.

Le paramètre MIC permet de contrôler la sensibilité de l'entrée Input 1. Une fois l'entrée MIC sélectionnée, levoyant MIC s'allume sur le panneau. Le paramètre HI-Z permet de contrôler la sensibilité de l'entrée Input 2. Une fois l'entrée HI-Z sélectionnée, levoyant HI-Z s'allume sur le panneau.

Le menu Delay permet de creer des etalonnages temporels avec d'autres enceintes.

Les options disponibles varient de 0 à 69,19 pieds. La temporisation peut être modifiée par increment de 0,69 pied. Le paramètre est régle par défaut sur 0 pied.

Le paramètre Phase s'applique à l'ensemble du système d'enceintes.

Le menu Factory Presets permit de configurer le type de son émis par l'enceinte. Les options sont les suivantes : LIVE, MUSIC, SPEECH et MONITOR. Vous pouvez utiliser le bouton de menu MASTER VOL pour configurer les prééglages de différentes situations.

• LIVE : pour les applications audio en direct (paramètre par défaut).
  MUSIC: pour l'enregistrement de musique et la performance de musique dansante.
• SPEECH : pour des applications vocales uniquement.
• MONITOR: pour les retours de scène au sol.

Le menu Sub Setting permet de selectionner la fréquence passer-haut ou d'associer un subwoofer lorsqu'il est utilisé dans la configuration de l'enceinte. Les options qui peuvent être selectionnées sont les suivantes : No Sub, 80 Hz (80 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz), 150 Hz (150 Hz), et le Qualcomm est un repartilleur 24 dB/octave Linkwitz/Riley. Les options 80 Hz (100 Hz), 100 Hz (100 Hz), 120 Hz (120 Hz) et 150 Hz (150 Hz) sont des paramétres passer-haut généraux à utiliser avec d'autres subwoofer. Les paramétres sont optimisés pour le woofer (y compris les temporisations pour une surpression sonore optimale). Le paramètre par défaut est No Sub.

Menu EQ

Le menu EQ est un EQ (égalisé) 4 bandes que vous pouvez affiner en plus des réglages FUNCTION et LOCATION. Les options disponibles sont

les suivantes : HI, MD, LM et LO.

Menu EQ
HI 12.1K Par	défaut : 0 décibel
MD 252K Plage : -18 décibels – +18 décibels
LM 500.0 ALL BYPASS sera supprimé, invalidant tous les EQ régles.
LO 101.5 FLAT permet de rétablit tous les EQ ajustés à leurs paramètres d'usine.

REMARQUE

La plage de l'égaliseur (EQ) interieur représentée est la plage d'usine par défaut pour les enceintes individuelles. Lorsque le woofer est selectionné, tout EQ inférieur au point de première convergence est contourné.

Pour utiliser un EQ supérieur au point de première convergence, procédez comme suit.

Tournez le bouton MASTER VOL de manière à atteindre la fréquence souhaïée.

User Programs (paramètres utilisateurs enregistrés)

Sont disponibles 16 prêrglages, que vous pouvez modifier et dans lesquels vous pouvez enregistrer des valeurs d'EQ. Vous pouvez également leur attribuer un nom composé de 7 lettres/symboles. Pour ce faire, utilisez les options charger/sauvegarder/supprimer.

Menu System

Le menu System permet de configurer le système. Vous pouvez également configurer l'accessibilité de ce menu, modifier les paramétres et réinitialiser les paramétres à leurs valeurs d'usine. Le menu FIRMWARE/HARDWARE affiche le prépréglage actuel et la version du micrologiciel.

Le menu Name affiche le nom de l'enceinte actuelle. Ce menu vous permet de personneliser le nom de l'enceinte.

Le menu Default Settings permet de réinitialiser les enceintes à leurs paramétres d'usine d'origine. Les options qui peuvent être sélectionnées sont les suivantes: NO ou YES.

Le menu Exit permet de revenir au menu principal. Pour réinitialiser votre système aux paramétres d'usine d'origine, procédez comme suit.

1. À partir du menu System, dans le menu DSP, Sélectionnez Default Settings.

Un message apparait pour vous inviter à rétablir les paramètres d'usine.

1. Sélectionnez Yes.

1. Lorsque l'invite vous demande de confirmer, selectionnez Yes.

L'enceinte redemarre le système et réinitialise les paramétres aux paramétres d'usine d'origine.

Installation et branchements

Remarques importantes relatives à l'installation

Le son produit par l'enceinte est subtlement influencé par les conditions ambiantes de la pièce dans laquelle vous l'utilise. Réfléchissez bien au lieu d'installation de l'enceinte avant de la configurer afin de réunir les valeurs conditions possibles.

AlphaTheta Corporation ne pourrait être tenue responsable en cas de dommage décaoulant de l'utilisation de l'enceinte (y compris, de manière non exhaustive, la perte d'opportUNITés professionnelles),quelle que soit la méthode d'installation applicée.

Veiliez à utiliser les poignées situées dans la partie supérieure ou sur les côts de l'enceinte lorsque vous la déplacez ou l'installez.

ATTENTION

• Afin d'assurer un bon refroidissement, prévoyez suffisamment d'espace entre chaque enceinte et entre une enceinte et les murs environnants ou d'autres composants proches (au moins 30 cm au-dessus, derrière et sur les cotés de chaque enceinte). Si vous ne laissez pas un espace suffisant, la température à l'intérieur de l'enceinte risque d'augmenter, entrainant des dysfonctionnements ou des dommages permanents.
  L'utilisation de ce produit lorsqu'il est empilé est interdite.

Installation à l'aide d'un tube d'enceinte

XPRS102/XPRS122

Les modèles à gamme étendue de la série XPRS2 sont équipés d'un raccord pour tube de 35 mm de diamètre sur leur surface supérieure. Le modele subwoofer de la série XPRS2 dispose d'un raccord pour tube de 35 mm de diamètre sur sa surface supérieure, dans lequel le tube peut être fixé en toute sécurité.

Les combinaisons représentées dans les schémas suivants sont recommandées pour la série XPRS2. Une autre combinaison pourrait cause le basculment des enceintes et potentiellement blesser quelqu'un ou endommager du matériel. Pour utiliser un tube d'enceinte, respectez les précautions ci-dessous et procédéz à l'installation de manière sécurisée.

ATTENTION

• Au moins deux personnes doivent soulever ensemble chaque enceinte afin de l'instructor. Accordez suffisamment d'attention aux principes de sécurité lorsque vous procéde à l'instation.
• Utilisez un tube d'enceinte de 35 mm de diamètre. Utilisez un produit disponible dans le commerce, d'une longueur maximale de 900 mm. AlphaTheta Corporation ne pourrait être tenue responsable en cas de dommage (y compris, de manière non exhaustive, la perte d'opportunities professionnelles) découlant de l'utilisation d'un tube d'enceinte autre que le type spécifique.
• Installez le subwoofer à un endroit stable et horizontal et fixez correctement le tube d'enceinte.
  Assurez-vous que les enceintes ne risquent pas de basculer.
• Les cables doivent être attachés ou maintaines par du ruban adhéSI OF des colliers de serrage appropriés afin d'évitir tout risque de trébucher sur les cables et de faire basculer les encinttes.

Raccord pour tube

Installation à l'aide d'un tube d'enceinte

XPRS102, XPRS122

XPRS1152S, XPRS1182S

Installation avec les points de fixation sur le haut-parleur

• Les modèles large bande comportent des points de fixation de montage suspendu. Le haut-parleur peut être suspendu à l'aide de boulons à œil disponibles dans le commerce. Le point de fixation est doté d'un trou de vis M10 (pour un boulon à œil d'une longueur de filtagage de 30 mm - 50 mm).
• Lors de l'installation du haut-parleur suspendu, demandez à un technicien qualifié de proceder à l'opération.
• Retireez les vis des points de fixation sur le haut-parleur et fixez les boulons à ceil. N'utilise pas le haut-parleur lorsque les vis sont retirees. Les fuites d'air auraient une incidence negative sur le son.
• Veillez à utiliser au moins trois points de fixation pour suspendre le hautparleur. De plus, assurez-vous également de prendre une mesure de sécurité supplémentaire telle que l'utilisation d'un fil.
• Utilisé des crochets, fils et un mur ou un plafond suffisamment résistant pour supporter lepoids du haut-parleur. Dans le magasin où vous avez acheté le haut-parleur, demandez des crochets disponibles dans le commerce.

Assurez-vous de la sécurité après l'installation du haut-parleur et régulierément par la suite.

Branchements

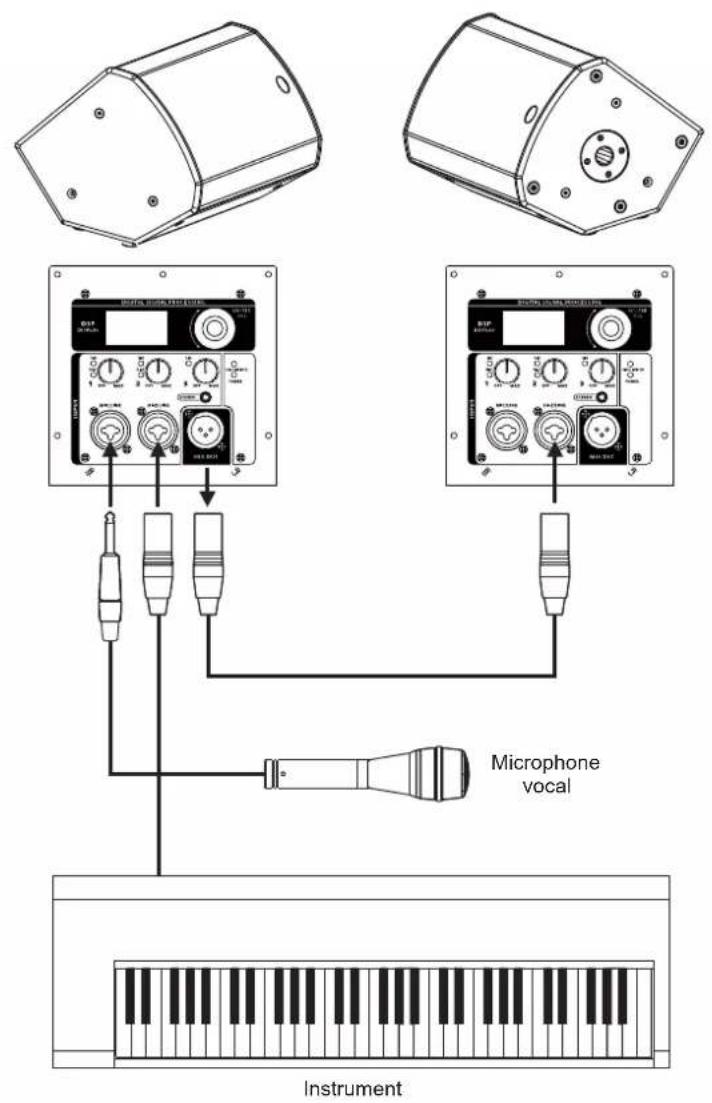

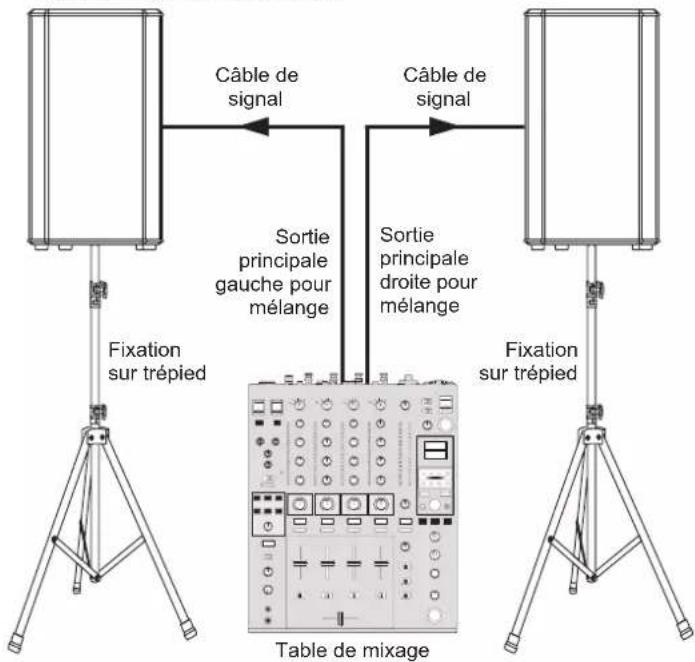

Pour un système d'enceintes actives à gamme étendue

ATTENTION

Procedez aux branchements initiaux seulement si tous les équipements sont eteints et veiliez a ce que tous les principaux reglages de volume soient totally baissés.

1. Branchez l'une des extrémités du cable de signal à la sortie gauche/ droite de votre table de mixage (avec une prise stéreo ou un connecteur XLR) et branchez l'autre extrémité du cable à l'entrée ligne (COMBO) de votre enceinte active (avec une prise stéreo ou un connecteur XLR).
2. Branchez le cordon d'alimentation au secteur.
3. Commencez parmettre en marche votre table de mixage,puis les enceintes actives.
4. Utilisez le contrôle du volume des enceintes pour augmenter le son.
5. Utilisez la fonction PFL de la table de mixage pour Broker le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour mélange de manière à atteindre le niveau de sortie souhauté.
6. Lorsque vous réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

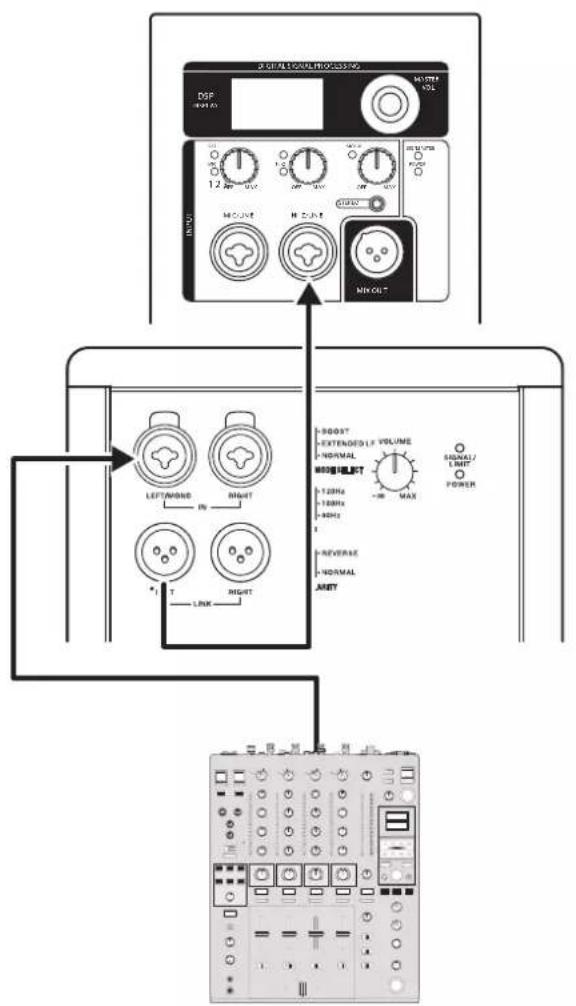

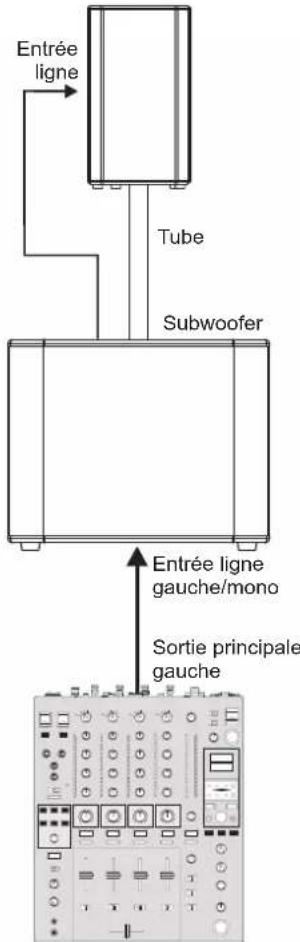

Subwoofer actif et enceinte satellite active

ATTENTION

Procedez aux branchements initiaux seulement si tous les équipements sont eteints et veilze a ce que tous les principaux reglages de volume soient totally baissés.

1. Branchez l'une des extrémités du cable de signal à la sortie gauche/ droite de votre table de mixage et branchez l'autre extrémité du cable à l'entrée ligne du subwoofer actif correspondant (gauche ou droite).
2. Branchez l'extrémité d'un autre cable de signal à Lien gauche/droite ou à la sortie gauche/droite du subwoofer actif et branchez l'autre extrémité à l'entrée ligne gauche/droite de l'enceinte satellite active.
3. Branchez le cordon d'alimentation au secteur.
4. Commencez parmettre en marche votre table de mixage,puis les enceintes actives.
5. Utilisez le contrôle du volume des enceintes actives pour augmenter le son.
6. Utilisez la fonction PFL de la table de mixage pour obtenir le niveau d'entrée approprié et ajustez le réglage de niveau des sorties principales pour melange de manière à atteindre le niveau de sortie souhaite.
7. Lorsque vous réglage est terminé, éteignez d'abord vos enceintes actives, puis la table de mixage.

Table de mixage du DJ, etc.

Table de mixage du DJ, etc.

Le sens des flèches indique le trajet du signal.

Prépréglages d'usine MONITOR
Subwoofer No Sub

\section*{Caracteristiques techniques}

Modèle XPRS102

Type de système Enceinte	active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Wooter 10", bobine acoustique 2,5"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	50 Hz - 20 kHz
Niveau de pression acoustique (SPL) maximale	129 dB
Puisance nominale Classe D 2000 W (crête)
4 modes DSP LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / comprésur
Connecteurs Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mm Sortie : MIX (XLR)
Alimentation électriche 1/20 V - 240 V (50 Hz / 60 Hz)
Puisance absorbée 800 W
Boîtier Boîtier en contrôle	aqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation Une structure de	fixation du tube métallique standard. 10 inserts filétés M10 plus cache rétractable intégré.
Dimensions (L x H x P) 299 mm (11,77") x 520 mm (20,5") x 310 mm (12,2")
Poids net 15,5 kg (34,2 Ib)

Modèle XPRS122

Type de système Encein	te active polyvalente 2 voies, avec contrôles du DSP
Transducteur grave Woofer 12", bobine acoustique 3"
Commande de transducteur	Moteur à compression de sortie 1", bobine acoustique 1,75"
Réponse en fréquence (-6 dB)	48 Hz - 20 kHz
Niveau de pression acoustique (SPL) maximale	131 dB
Puisance nominale Classe D 2000 W (crête)
4 modes DSP	LIVE / MUSIC / SPEECH / MONITOR
Protections électroniques	Thermique / surcharge / limiteur numérique / comprésur
Connecteurs	Entrée : MIC / LINE (Combo) / HI-Z / LINE (Combo) / STEREO MINI de 3,5 mm Sortie : MIX (XLR)
Alimentation électriche	110 V - 240 V (50 Hz / 60 Hz)
Puisance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, pieds en caoutchouc, poignée en métal
Fixation	Une structure de fixation du tube métallique standard. 10 inserts filétés M10 plus cache rétractable intégré.
Dimensions (L x H x P)	362,7 mm (14,28") x 637 mm (25,07") x 350 mm (13,78")
Poids net	20,2 kg (44,6 lb)

Modèle XPRS1152S

Type de système Subwoofer actif 15" à évvent
Puisance nominale Classe D 4000 W (crête)
Transducteur grave Woofer 15" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence (-6 dB)	45 Hz - 120 Hz
Niveau de pression acoustique (SPL)maximale	129 dB
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure(crossover)	80 Hz / 100 Hz / 120 Hz filtreet passée-bas
Protectionsélectroniques	Protection contre la surchauffe / protection contreles courts-circuits / comprésur numérique
Refroidissement Ventilateur régulé selon la température
Connecteurs	Entrée : gauche mono (Combo)/troite (Combo),sortie : gauche mono (XLR)/troite(XLR)
Contrôles externes	Contrôle du volume / commutateur de phase/commutateur du sélecteur du mode EQ /commutateur pour LPF / mise sous tension avecLED verte / limiteur avec LED rouge
Alimentation électriche	100 V - 240 V (50 Hz / 60 Hz)
Puisance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, grilleen métal avec mousse, pieds en caoutchoucdouble poignée
Fixation	Une structure de fixation du tube métalliquestandard.
Dimensions (L x H x P)	580 mm (22,83") x 450 mm (17,72") x 503 mm(19,80")
Poids net	26,3 kg (57,9 lb)

Modèle XPRS1182S

Type de système Subwoo	offer actif 18" à évvent
Puisance nominale Classe D 4000 W (crête)
Transducteur grave Woofer 18" en ferrite, bobine acoustique 3"(76 mm) avec longue excursion
Réponse en fréquence (-6 dB)	40 Hz - 120 Hz
Niveau de pression acoustique (SPL)maximale	130 dB
Modes DSP prédéfinis	BOOST / EXTENDED LF / NORMAL
Fréquence de coupure(crossover)	80 Hz / 100 Hz / 120 Hz fillette passée-bas
Protecions électroniques	Protection contre la surchauffe / protection contreles courts-circuits / comprésur numéroique
Refroidissement Ventilateur régulé selon la température
Connecteurs	Entrée : gauche mono (Combo) / droite (XLR-F),sortie : gauche mono / droite (XLR-M)
Contrôles externes	Contrôle du volume / commutateur de phase / commutateur du sélecteur du mode EQ /commutateur pour LPF / mise sous tension avecLED verte / limiteur avec LED rouge
Alimentation électriche	100 V - 240 V (50 Hz / 60 Hz)
Puisance absorbée	800 W
Boîtier	Boîtier en contreplaqué, peint en noir, grilleen métal avec mousse, pieds en caoutchoucdouble poignée
Fixation	Une structure de fixation du tube métalliquestandard.
Dimensions (L x H x P)	661 mm (26,02") x 535 mm (21,06") x 536,5 mm(21,12")
Poids net	32,3 kg (71,2 lb)

Les specifications et la conception de ce produit peuvent être modifiées sans préavis.

© 2022 AlphaTheta Corporation. Tous droits réservés.

AlphaTheta Corporation

6F, Yokohama i-Mark Place, 4-4-5 Minatomirai, Nishi-ku, Yokohama, Kanagawa 220-0012 JAPAN

AlphaTheta株式会社
