INSTAT 868-a1S - équipements de mesure Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance radio avec émetteur
Marque	Eberle
Modèle	INSTAT 868-a1S
Alimentation	2 piles alcalines 1,5 V de type LR03 (AAA)
Durée de vie des piles	Environ 2 ans
Plage de réglage	5 °C à 30 °C (modèle r1o) ou 17 °C à 24 °C (modèle r1h)
Mode de régulation	Modulation de largeur d'impulsion (PWM) avec logique floue
Cycle de régulation	10 minutes (temps de marche + pause)
Fréquence radio	868 MHz
Portée typique	100 m à l'air libre, 1 plancher ou 3 murs
Puissance émise maximale	4 dBm (2,5 mW)
Température ambiante admissible	-25 °C à +40 °C
Température de stockage	-25 °C à +70 °C
Indice de protection	IP30
Dimensions (hauteur x largeur x profondeur)	75 mm x 60 mm x 25 mm (environ)
Poids (sans piles)	Environ 100 g
Matière du boîtier	Plastique blanc
Voyant d'état	LED rouge (apprentissage, piles faibles, reset)
Fonctions principales	Régulation température ambiante sans fil, apprentissage automatique, commande de récepteurs INSTAT 868-a
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Respecter la polarité des piles. Ne pas jeter les piles usagées dans les ordures ménagères.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, remplacer l'appareil.
Informations générales	Conforme à la directive RED 2014/53/EU. Certificat de conformité disponible sur www.funk868MHz.de.

FOIRE AUX QUESTIONS - INSTAT 868-a1S Eberle

Comment installer le thermostat INSTAT 868-a1S ?

Placez le thermostat à 1,5 m du sol, à l'abri du soleil, des courants d'air et des parois froides. Retirez la molette, enlevez la vis et le couvercle, puis fixez le boîtier au mur. Insérez les piles en respectant la polarité.

Comment appairer l'émetteur avec un récepteur ?

Activez le mode apprentissage sur le récepteur (voir sa notice). Sur l'émetteur, maintenez la touche '*' enfoncée, appuyez brièvement sur 'Reset', relâchez '*' quand le voyant s'allume. Une fois la liaison établie (voyant du récepteur éteint), appuyez sur 'Reset' pour terminer.

Que faire si le voyant clignote toutes les 15 secondes ?

Cela indique des piles faibles. Remplacez-les par deux piles alcalines neuves de type LR03 (AAA) en respectant la polarité. Le thermostat conserve ses réglages après le changement.

Comment tester le fonctionnement de la liaison radio ?

Appuyez sur le bouton 'Reset' : la LED doit clignoter brièvement et le récepteur doit commuter 3 fois. Vous pouvez aussi positionner la molette sur 30°C : le récepteur s'active après 30 s, puis sur 5°C : il se désactive.

Quelle est la portée radio du thermostat ?

La portée typique est de 100 m en champ libre, ou 1 plancher ou 3 murs. Si la distance est trop grande, utilisez un répétiteur INSTAT 868-rep.

Comment remplacer un récepteur sans réinitialiser l'émetteur ?

Activez l'apprentissage du nouveau récepteur. Sur l'émetteur, maintenez '*' enfoncé pendant plus de 8 secondes jusqu'à ce que le voyant s'allume, puis relâchez. Une fois la connexion établie, appuyez sur 'Reset'.

Le thermostat peut-il commander plusieurs récepteurs ?

Oui, un émetteur peut commander plusieurs récepteurs ou groupes de récepteurs. L'apprentissage se fait automatiquement.

Quelles sont les précautions d'installation à respecter ?

Évitez de placer le thermostat près de rideaux, d'armoires, de sources de chaleur, de murs extérieurs froids, de la télévision ou d'objets métalliques. Assurez-vous que la liaison radio fonctionne correctement avant de fixer définitivement.

Comment nettoyer et entretenir le thermostat ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants. Vérifiez régulièrement l'état des piles.

Que faire en cas de non-fonctionnement de la liaison radio ?

Vérifiez les piles, la portée et les obstacles. Réinitialisez l'émetteur en appuyant sur 'Reset'. Si le problème persiste, effectuez un nouvel apprentissage. Si nécessaire, installez un répétiteur.

MODE D'EMPLOI INSTAT 868-a1S Eberle

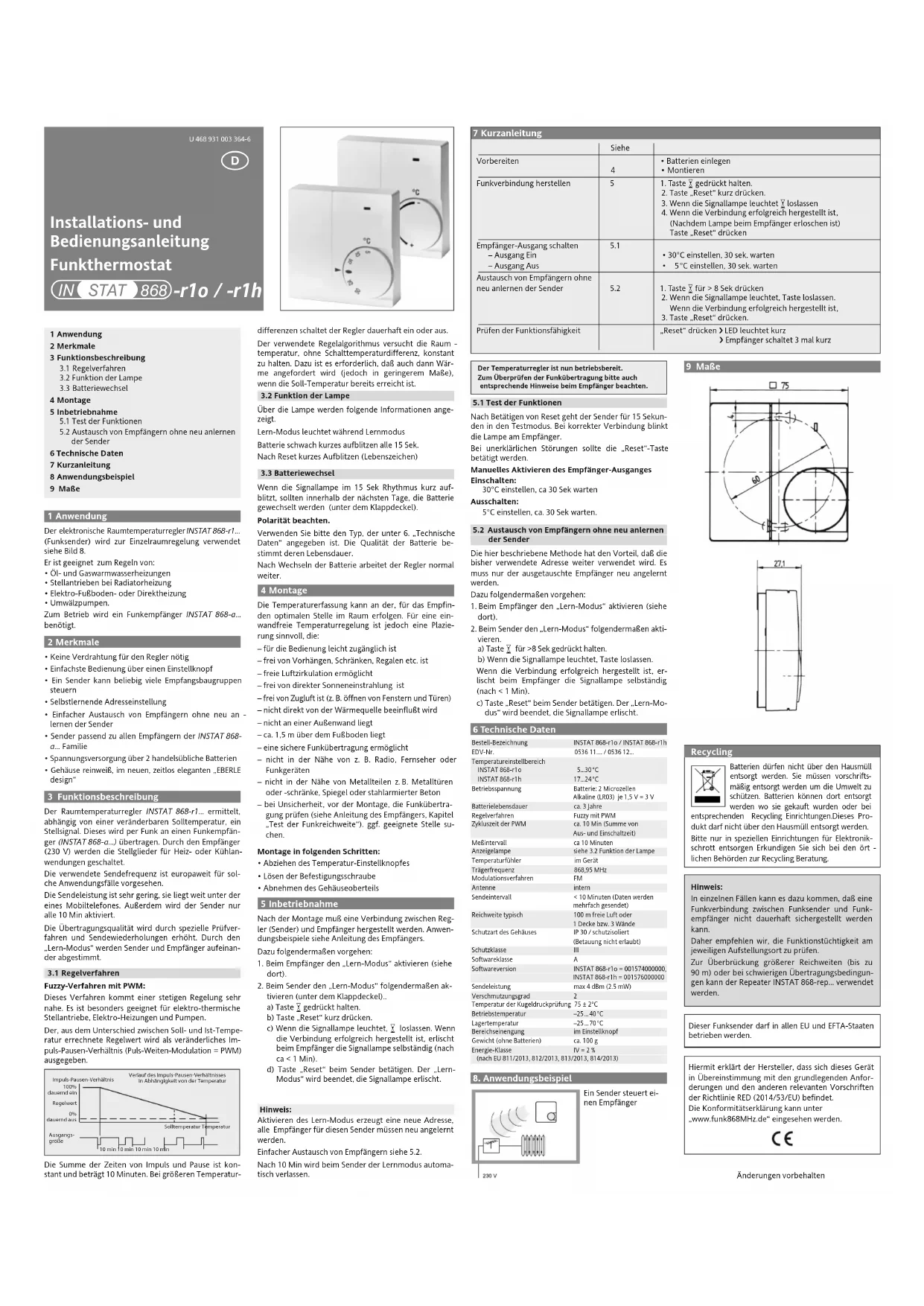

Thermostat d'ambiance radio analogique Notice d'utilisation et d'installation

IN STAT 868-r1o/-r1h

1 Domaine d'utilisation

2 Caractéristiques

3 Fonctionnement

3.1 Mode de régulation

3.2 Voyant

3.3 Changement des piles

4 Montage

5 Mise en route

5.1 Test du fonctionnement

5.2 Remplacement d'un récepteur sans réinitialisation de l'émetteur.

6 Caractéristiques techniques

7 Mode d'emploi résumé

8 Exemples d'utilisation

9 Dimensions

1 Domaines d'utilisation

Le thermostat d'ambiance à liaison radio INSTAT 868-r1... peut être utilisé pour la régulation de la température ambiante (voir fig. 8).

Il est indiqué pour la régulation de:
• Chauffage central fuel ou gaz
- Commander des vannes thermiques de radiateurs
- Chauffages électriques par le sol
- Pompes de circulation de chaudières
Il est nécessaire d'adjoindre un récepteur INSTAT 868-a... à cet émetteur.

2 Caractéristiques

• Pas de liaison filaire entre l'émetteur et le récepteur
• Utilisation simplifiée au maximum avec 1 seul bouton de réglage
• Un émetteur peut commander de nombreux groupes de récepteurs
  • L'apprentissage des adresses se fait automatiquement
• Remplacement aisé d'un récepteur sans réinitialisation de l'émetteur.
• Cet émetteur est compatible avec tous les récepteurs INSTAT 868-a...
  • L'alimentation est assurée par 2 piles standard
• Le boîtier est de couleur blanche, dans le nouveau design EBERLE

3 Fonctionnement

L' INSTAT 868-r1... génère, en fonction de la consigne réglée, un signal de commande. Cette valeur est transmise par ondes radio à un récepteur INSTAT 868-a..... Le récepteur (230 V) se charge de commander les organes concernés: vanne, relais, charge.

La fréquence utilisée pour la transmission est celle réservée, en Europe, pour ce genre d'application.

La puissance d'émission est très faible et, en tout cas, très inférieure à celle d'un téléphone portable. D'autre part, les émissions ne se font que toutes les 10 minutes. La qualité et la fiabilité de la transmission sont assurées par un protocole de contrôle et la répétition des ordres transmis. La fonction d'apprentissage permet d'apairer l'émetteur et le récepteur.

3.1 Mode de régulation

Modulation de largeur d'impulsion avec logique Fuzzi

Ce mode est comparable à une régulation proportionnelle. Il est recommandé pour réguler des vannes ther miques, un chauffage électrique ou des pompes de circulation.

La valeur du signal de sortie, calculée en fonction de l'écart de la température ambiante et de la consigne, est transformée en un signal impulsionnel dont le rapport de cycle varie en fonction de cette valeur (en Anglais: PWM: pulse width modulation)

pulse width modulation Signal de sortie en fonction de l'écart existant entre la température ambiante et la consigne 100% Marche Sortie % Arrêt Consigne Température 10 min 10 min 10 min 10 min

La somme des temps d'impulsion et de pause reste constante; elle est de 10 minutes. En sortant de la zone proportionnelle, la sortie est activée en permanence ou désactivée en permanence. Le thermos tat cherche à maintenir la température ambiante constante et, de ce fait, envoie des impulsions même quand la température est atteinte.

3.2 Voyant

Les informations suivantes sont visualisées:

Mode apprentissage: voyant allumé

Piles faibles: clignotement toutes les

15 secondes

Après un Reset: clignotement court

3.3 Changement des piles

Quand le voyant clignote toutes les 15 secondes, les piles doivent être changées dans les jours qui viennent (sous le couvercle)

Attention à la polarité.

Utiliser le type de piles décrit au point 6 »Caractéristiques techniques«. La qualité de la pile détermine la durée de fonctionnement. Après le changement le thermostat continue à travailler.

4 Montage

Le thermostat peut être placé à l'endroit idéal pour sa sensation personnelle. Il est cependant utile de veiller à le placer de la manière suivante:

– Etre facilement accessible
- Ne pas être recouvert par les rideaux, à côté d'une armoire (mauvaise circulation de l'air)...
– Ne pas être exposé au soleil
- Ne pas se trouver dans les courants d'air (portes, fenêtres..)
- Ne pas être influencé directement par le chauffage (au-dessus du radiateur).
- Ne pas se trouver sur un mur extérieur (paroi froide) - Etre environ 1,5 mètres au-dessus du sol
- La fonction radio doit pouvoir s'effectuer dans de bonnes conditions:

- Eloigner le thermostat de la télé, de la radio, du téléphone sans fils..

• Ne pas le monter à côté d'objets (armoires, portes..) métalliques
  – En cas de doute faire un essai de portée: voir notice du récepteur

Suivre les étapes suivantes pour le montage:

• Retirer la molette de réglage
- Enlever la vis
• Retirer le couvercle du boîtier

5 Mise en route

Il faut établir une liaison entre l'émetteur et le récepteur. Pour les différentes applications, voir la notice du récepteur.

1. Activer le mode d'apprentissage sur le récepteur (voir sa notice)
2. Activer le mode d'apprentissage sur l'émetteur de la manière suivante (sous le couvercle):

a) Maintenir la touche ✉ enfoncée
b) Appuyer brièvement sur »Reset«
c) Relâcher la touche ☒ quand le voyant s'allume. Quand la liaison est établie, le voyant du récepteur s'éteint (après <1 minute environ)
d) Appuyer sur la touche »Reset« de l'émetteur: le mode d'apprentissage est terminé, le voyant est éteint.

L'activation du mode apprentissage créera un nouvel adressage, tous les récepteurs liés à cet émetteur devront être réinitialisés. Voir 5.2 Remplacement aisé d'un récepteur

Le mode d'apprentissage est automatiquement arrêté au bout de 10 minutes.

7 Mode d'emploi résumé

	Voir
Préparation	4	• Mettre les piles en place• Monter
Etablir la liaison radio	5	1. Maintenir la touche enfoncée.2. appuyer brièvement sur »Reset«.3. quand le voyant s'allume, relacher » «.4. Quand la liaison est établie,(Après le voyant du récepteur s'éteint)appuyer sur to touche »Reset«
Activer la sortie du récepteur– Sortie activée– Sortie désactivée	5.1	• molette sur 30 °C, attendre 30 sec.• molette sur 5 °C, attendre 30 sec.
Remplacement d'un récepteur sans réinitialisation de l'émetteur	5.2	1. Presser "*" pendant plus de 8 secondes;2. Lorsque l'indicateur s'allume, lâcher le bouton.Lorsque la connection a été correctement établie, l'indicateur sur le récepteur s'éteint.3. Presser le bouton "reset"
Test de fonctionnemet		Appuyer sur »Reset« > la LED allume brièvement> le récepteur commute 3 fois.

Le thermostat est maintenant opérationnel. Pour tester la liaison radio, reportez-vous aussi à la notice du récepteur.

5.1 Test du fonctionnement

En appuyant sur »Reset«, le thermostat se met en mode test pour une durée de 15 secondes. Si la fonctionnement est correcte, le voyant clignote.

En cas de malfunction, appuyer sur »Reset«.

Activation manuelle de la sortie du récepteur Pour activer:

Positionner la molette sur 30°C, attendre 30 secondes: le récepteur doit s'activer

Pour désactiver:

positionner la molette sur 5°C, attendre 30 secondes: le récepteur doit se désactiver

5.2 Remplacement d'un récepteur sans réinitialisation de l'émetteur.

La méthode décrite ci-après permet de conserver l'adresse actuelle. Seul le récepteur à changer devra être initialisé. Etapes à suivre:

1. Activer le mode d'apprentissage du récepteur
2. Activer le mode d'apprentissage de l'émetteur comme suit:

a) Maintenir la touche "*"enfoncée pendant plus de 8 secondes.

b) Lorsque l'indicateur s'allume, relâché le bouton. Lorsque la connection a été correctement établie, l'indicateur s'éteint (environ 1 minute)
c) Presser "reset" sur l'émetteur. Ceci terminera la procédure d'apprentissage et l'indicateur d'éteindra.

6 Caractéristiques techniques

Référence INSTAT 868 r1o / INSTAT 868-r1h

Réf. de commande 0536 11... / 0536 12..

Plage de réglage

INSTAT 868-r1o 5...30°C

INSTAI 868-r1h 17...24°C

Alimentation 2 piles alcalines LROS de 1,3 V Durfe devie des pilos environ 2 ore

Mode de régulation Modulation de

Durée du cycle (PWM) 10 min. (addition du temps de pause

et du temps de marche)

Intervalle de mesure 10 min

Voyant voir »3.2 Voyant«

Elément sensible Dans le boîtier

Porteuse 868

Type de modulation TM

Cycle d'émission ≤ 10min; les données sont

transmises plusieurs fois

Portée typique 100 m à l'air libre ou 1 planchers, ou

3 murs

Indice de protection IP 30 / isolé (pas de condensation)

Groupe de protection

Categorie de logiciel A Version du logiciel INSTAT 868-1a = 001574000000

INSTAT 868-r1b = 001576000000

Puissance rayonnée maximale 4 dBm (2.5 mW)

Degré de Pollution 2

Température ambiante -25 °C ... 40 °C

Temp. de stockage -25 °C ... 70 °C

Température d'essai Brinell 75 ± 2°C

Limitation du réglage Integre dans la molette

Folus sans piles env. 100 g Class énergétique IV = 2%

(selon UF 811/2013 812/2013 813/2013 814/2013)

8 Exemples d'utilisation

230 V

fig 1:

un émetteur

pilote un

récepteur

9 Dimensions

75 h 60

Recyclage

Les piles, qu'elles soient rechargeables ou pas, ne doivent pas être mises au rebut dans les ordures ordinaires. Il convient de les recycler correctement pour protéger l'environnement et limiter le gaspillage de res-

sources précieuses. L'organisme local charge de la gestion des déchets peut fournir des informations détaillées sur la mise au rebut appropriée des piles.

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.

Remarque:

Un fonctionnement par ondes radio exempt de toute interférence n'est, au stade actuel de la technique, pas possible.

Nous vous conseillons donc de tester le fonctionnement de la liaison sur site.

Afin d'établir une transmission longue distance (jusqu'à 90 mètres), ou dans le cas d'environnement difficile, le répétiteur Instat 868-rep peut être utilisé.

Ce thermostat peut-être utilisé dans tous les pays de l'Union Européenne et de l'EFTA

Le fabricant déclare par la présente que ce produit est conforme aux conditions de base et à tous autres règlements appropriés comme par exemple la directive de RED (2014/53/EU).

La certificat de conformité est disponiblé sous„www.funk868MHz.de“.

Sous réserve d'erreurs et de modification

U 468 931 003 364-6

Les piles, qu'elles soient rechargeables ou pas, ne doivent pas être mises au rebut dans les ordures ordinaires. Il convient de les recycler correctement pour protéger l'environnement et limiter le gaspillage de
