MODE D'EMPLOI GIGASET SE505 DSL & CABLE SIEMENS

la société Gigaset Communications GmbH succède en droit à Siemens Home and Office Communication Devices GmbH & Co. KG (SHC) qui poursuivait elle-même les activités Gigaset de Siemens AG. Donc les éventuelles explications de Siemens AG ou de SHC figurant dans les modes d'emploi doivent être comprises comme des explications de Gigaset Communications GmbH.

Nous vous souhaitons beaucoup d'agrément avec votre Gigaset.

IT Gentile cliente,

Consignes de sécurité 4

Restrictions d'usage pour la France 5

Le Gigaset SE505 dsl/cable 6

Fonctions et possibilités d'utilisation 7

Marche à suivre pour l'installation et la configuration 9

Premières étapes 10

Configuration requise 10

Contenu de l'emballage 10

Diodes de fonctionnement et connecteurs 11

Face avant 11

Face arrière 12

Pose du Gigaset SE505 dsl/cable 13

Installation du Gigaset SE505 dsl/cable 14

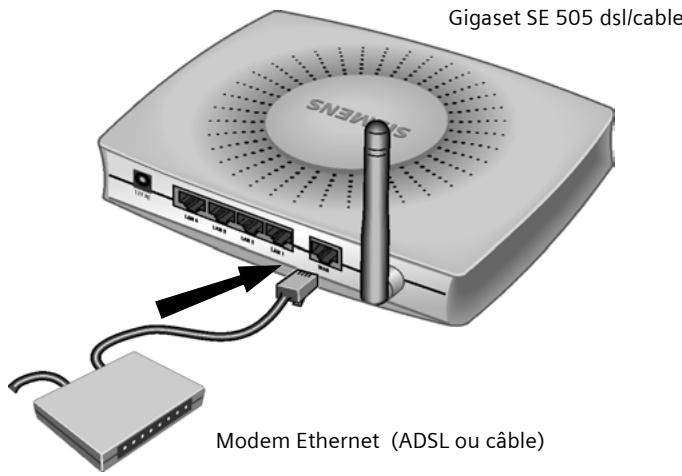

Raccordement du modem Ethernet (ADSL ou câble) au routeur ..... 14

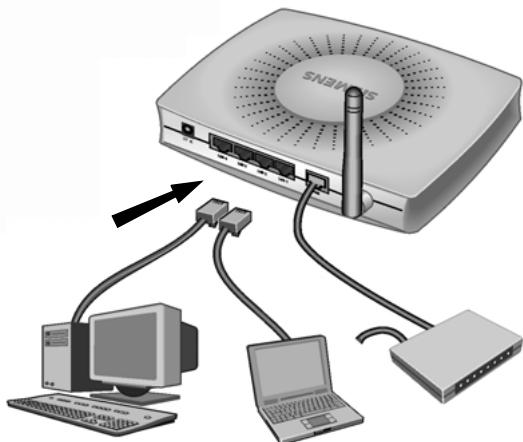

Création du réseau local 15

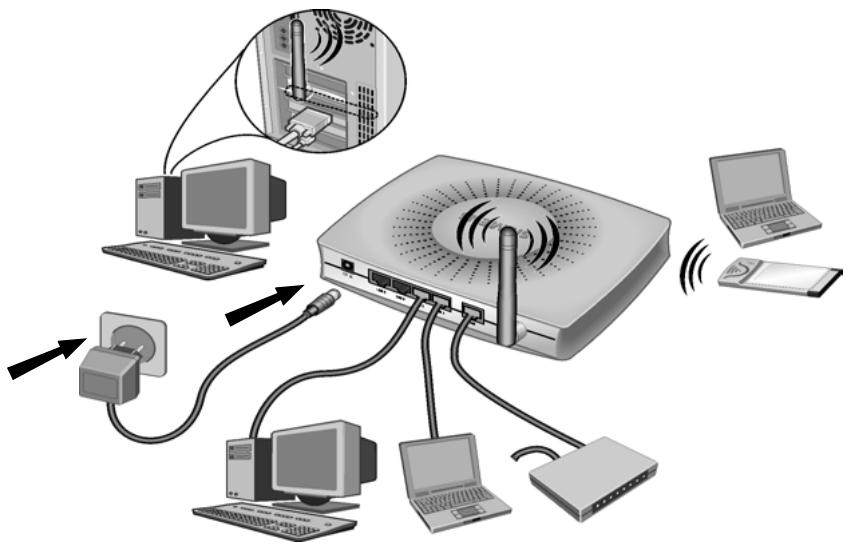

Mise sous tension 17

Configuration du réseau local 18

Configuration du réseau sous Windows 98, 98 SE, ME 19

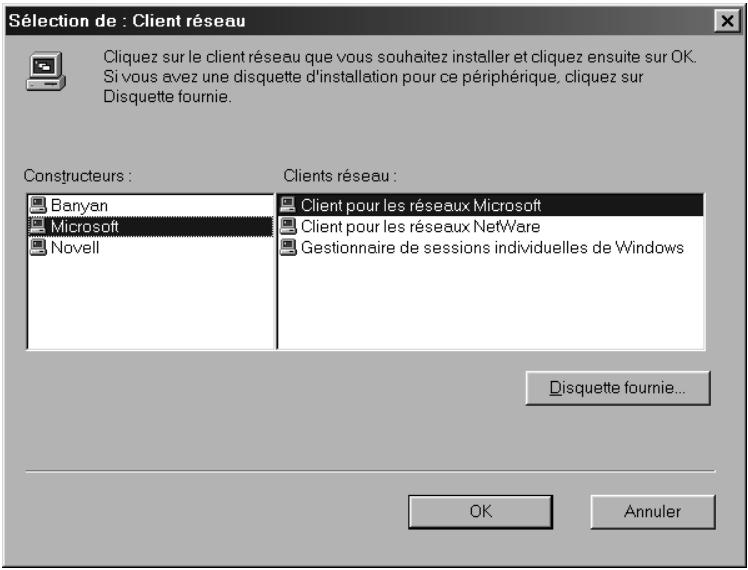

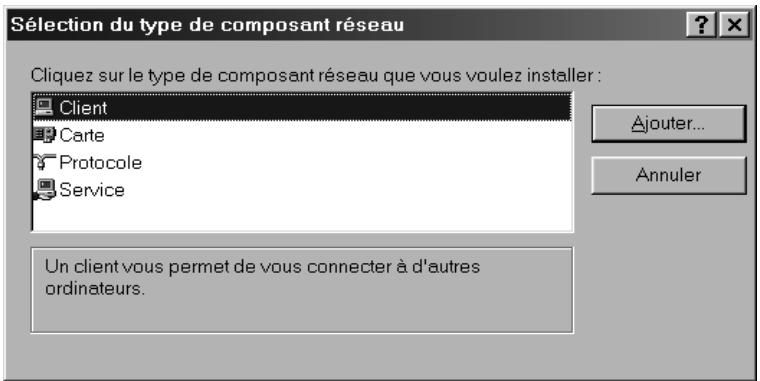

Configuration d'un ordinateur comme client d'un réseau Microsoft ..... 19

Définition du nom de l'ordinateur et du groupe de travail 20

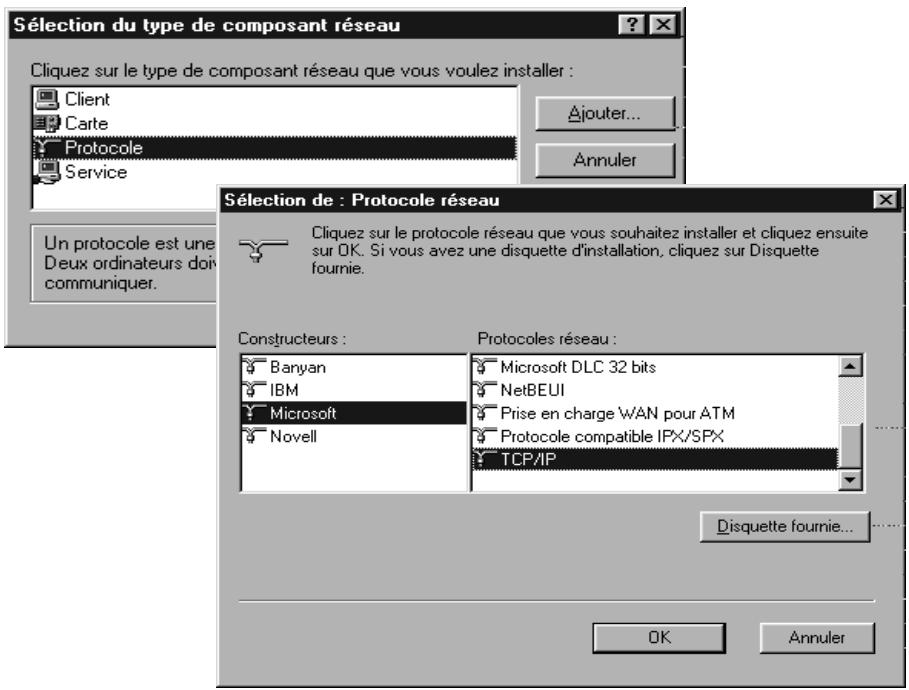

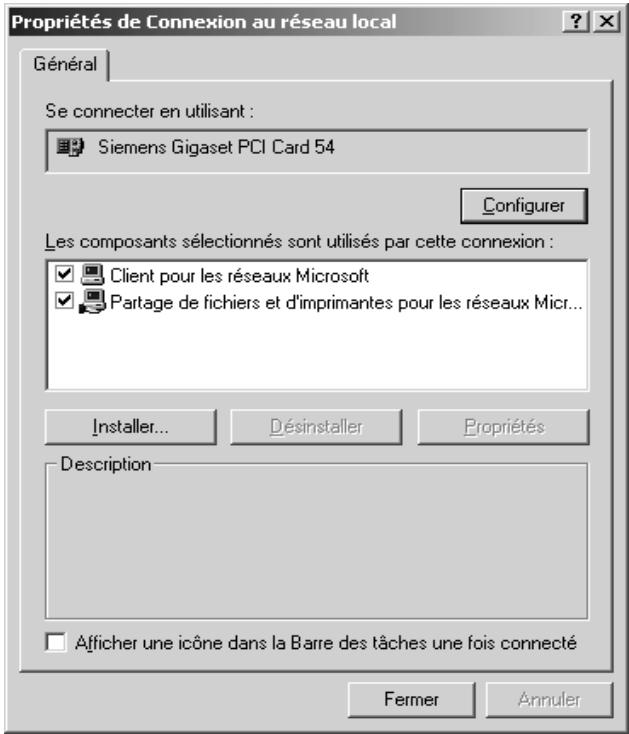

Installation du protocole TCP/IP 21

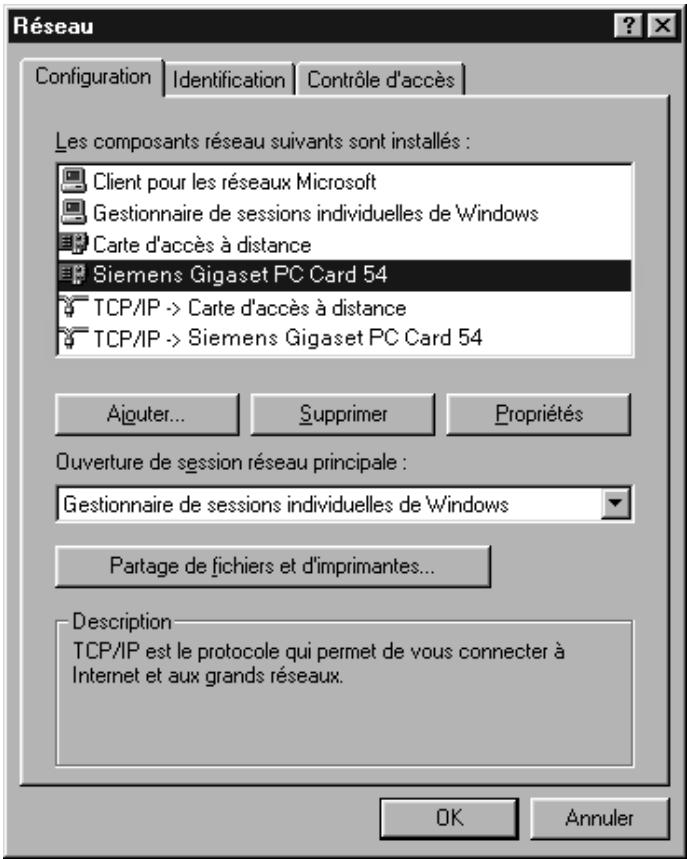

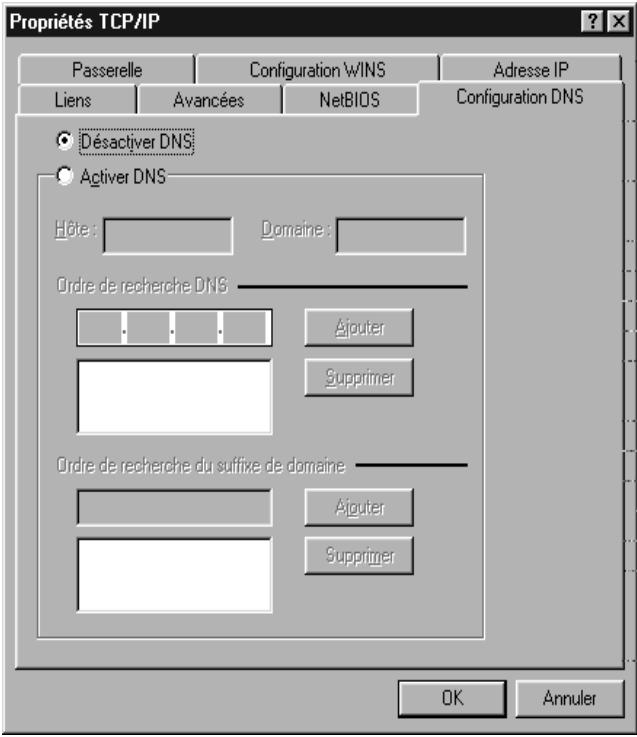

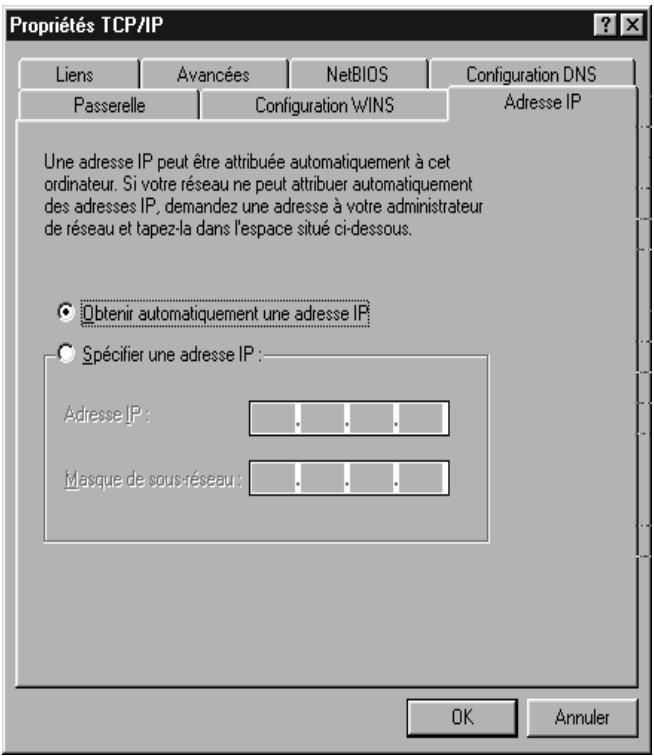

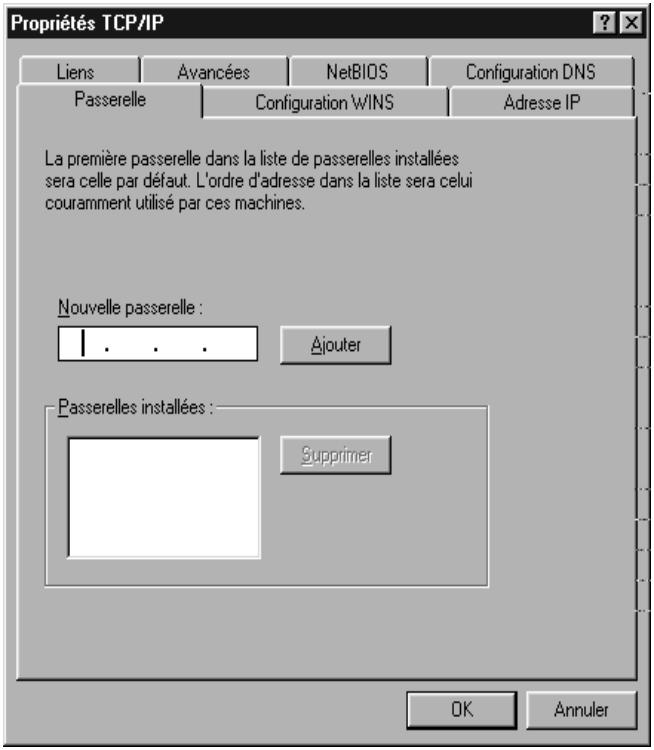

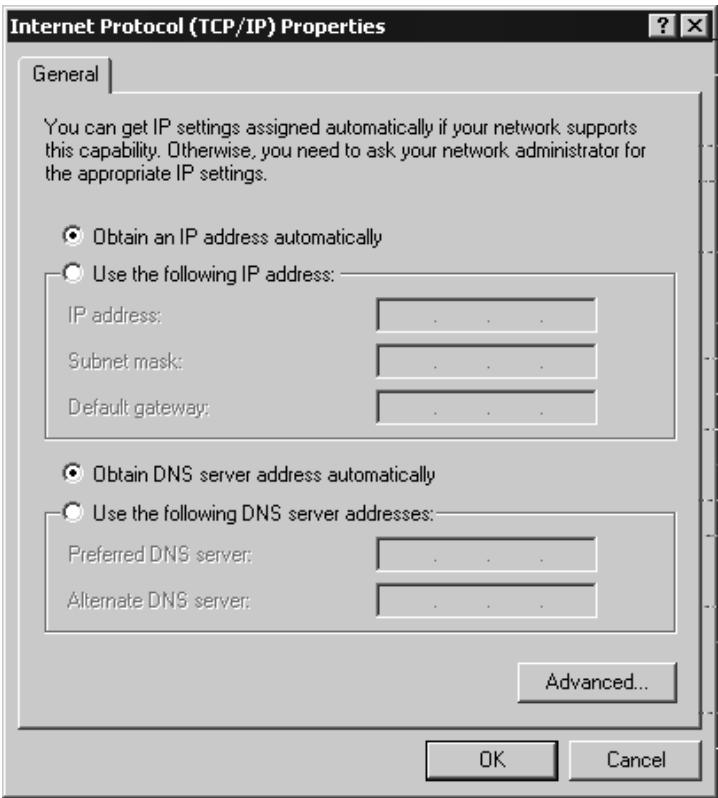

Configuration du protocole TCP/IP 22

Désactivation du proxy HTTP 26

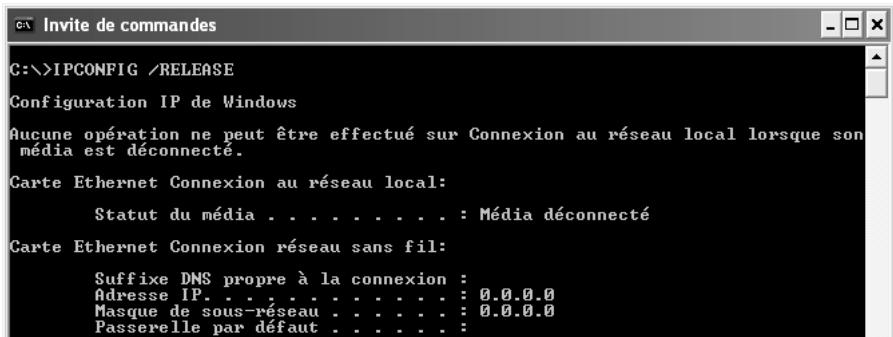

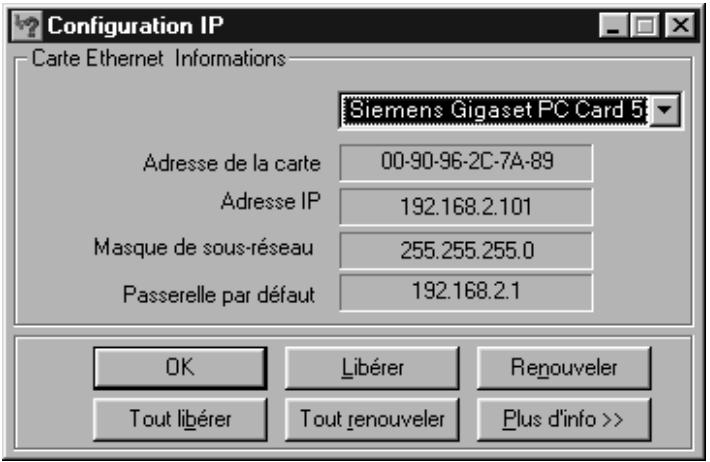

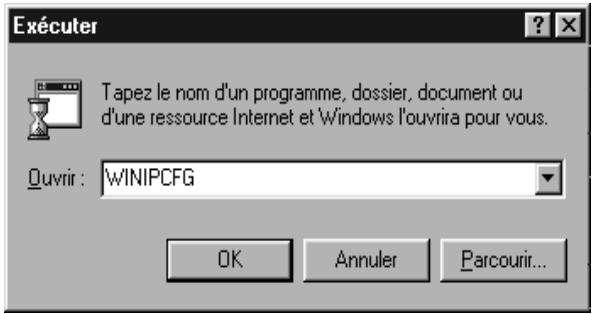

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable ..... 27

Configuration réseau sous Windows XP 28

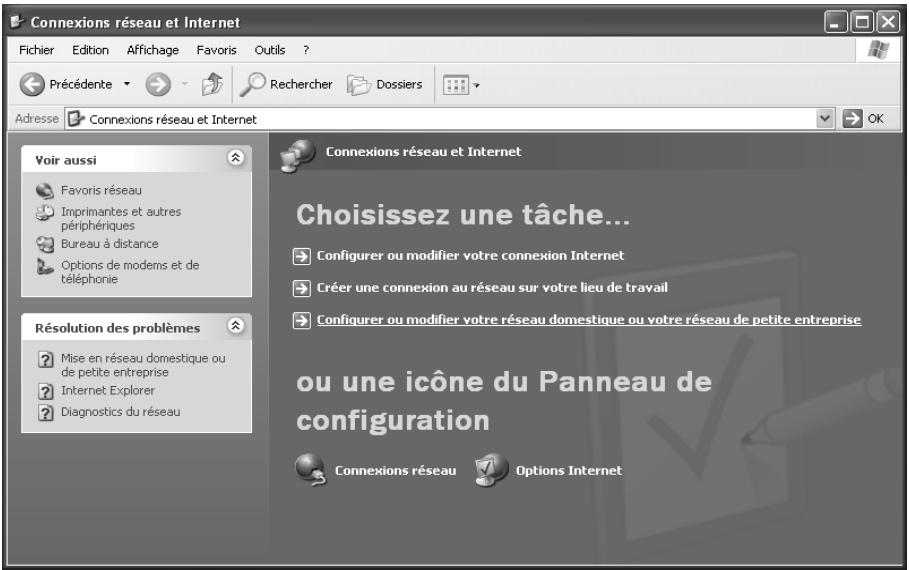

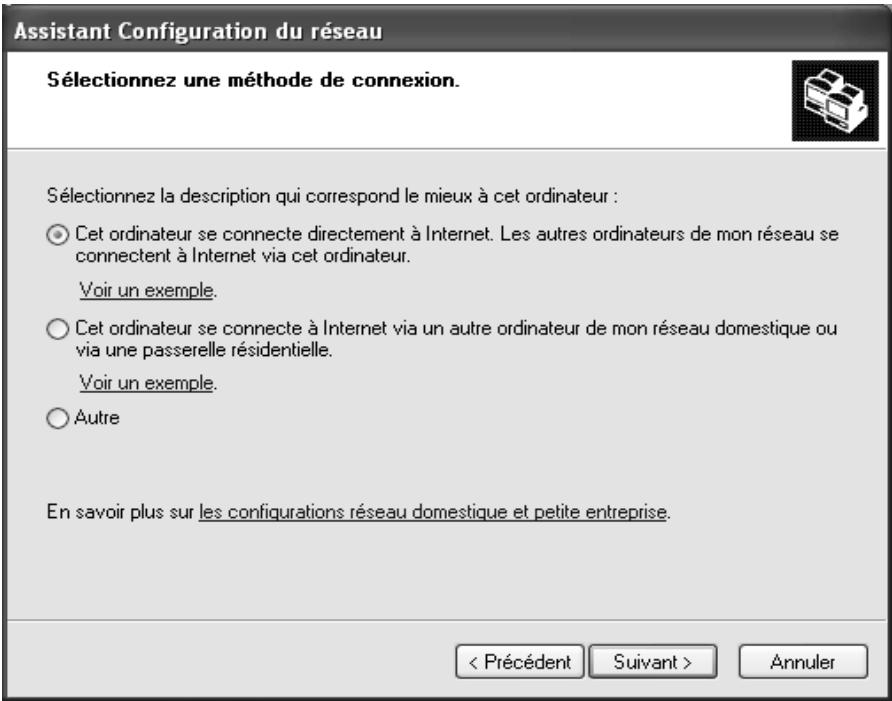

Configuration du réseau 28

Définition du nom de l'ordinateur et du groupe de travail 30

Contrôle des paramètres réseau et fin de l'installation 30

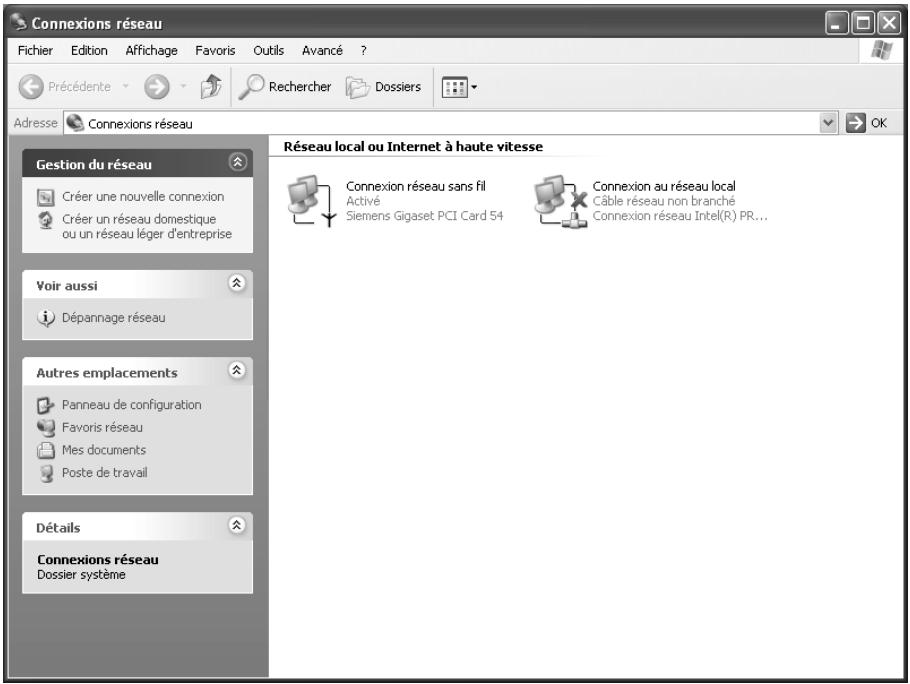

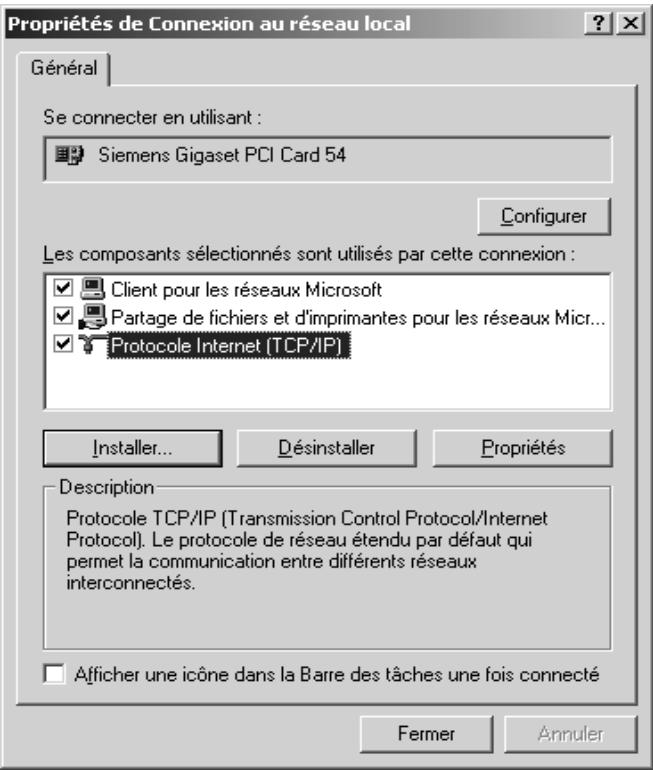

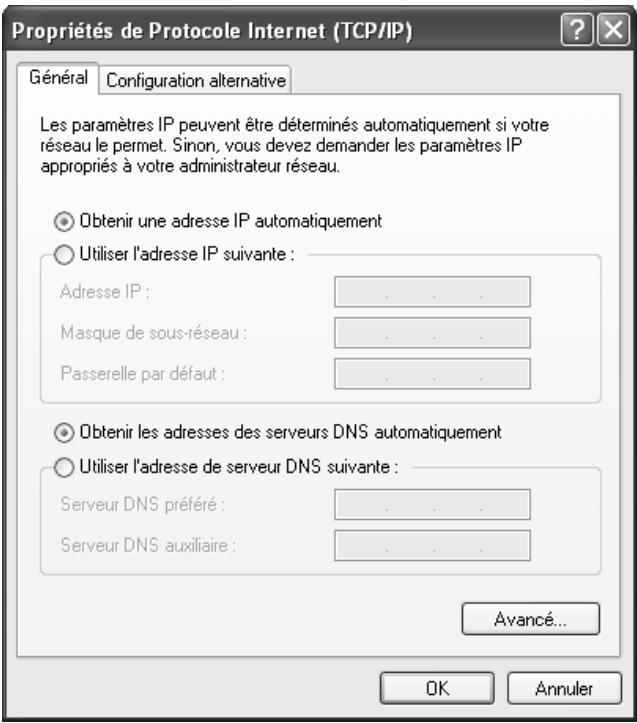

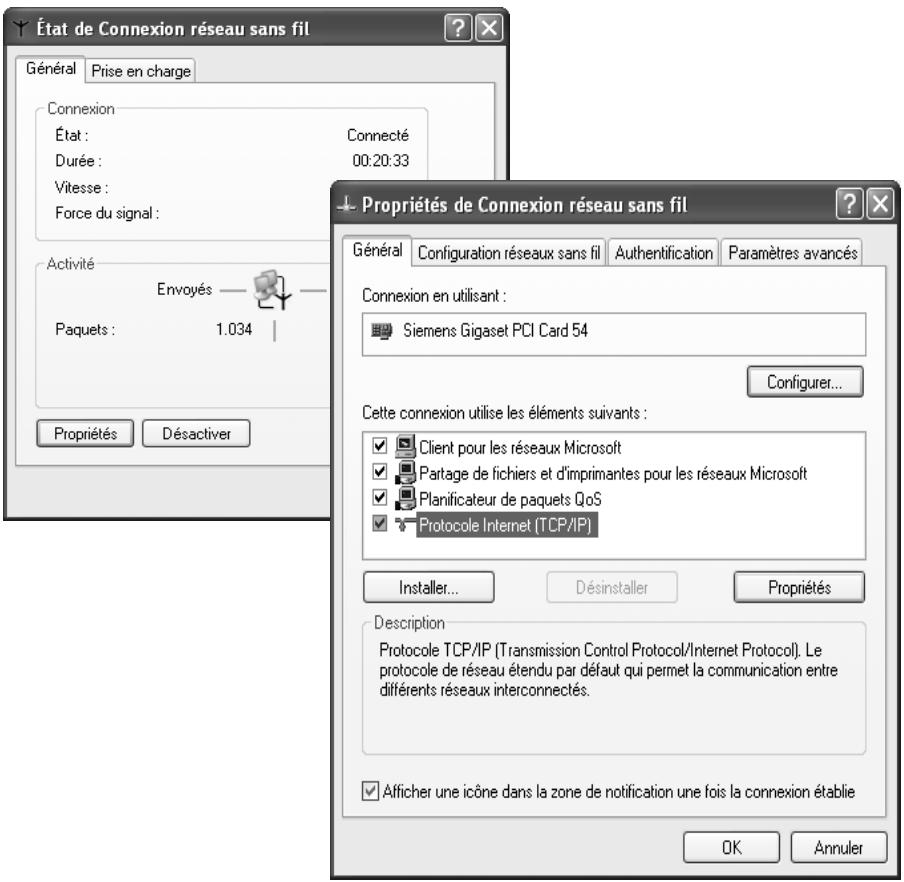

Configuration du protocole TCP/IP 31

Désactivation du proxy HTTP 34

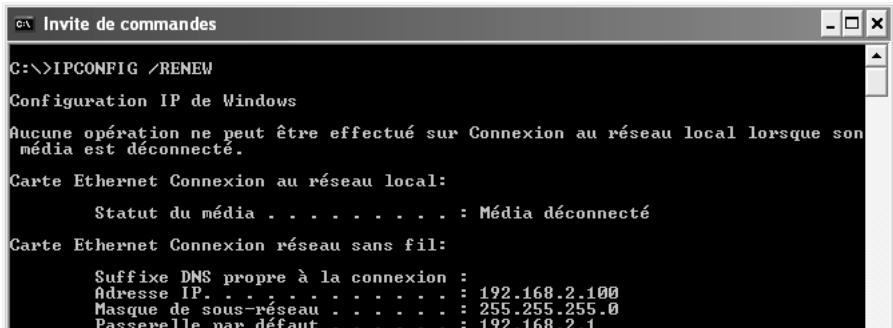

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable ..... 35

Configuration réseau sous Windows 2000 36

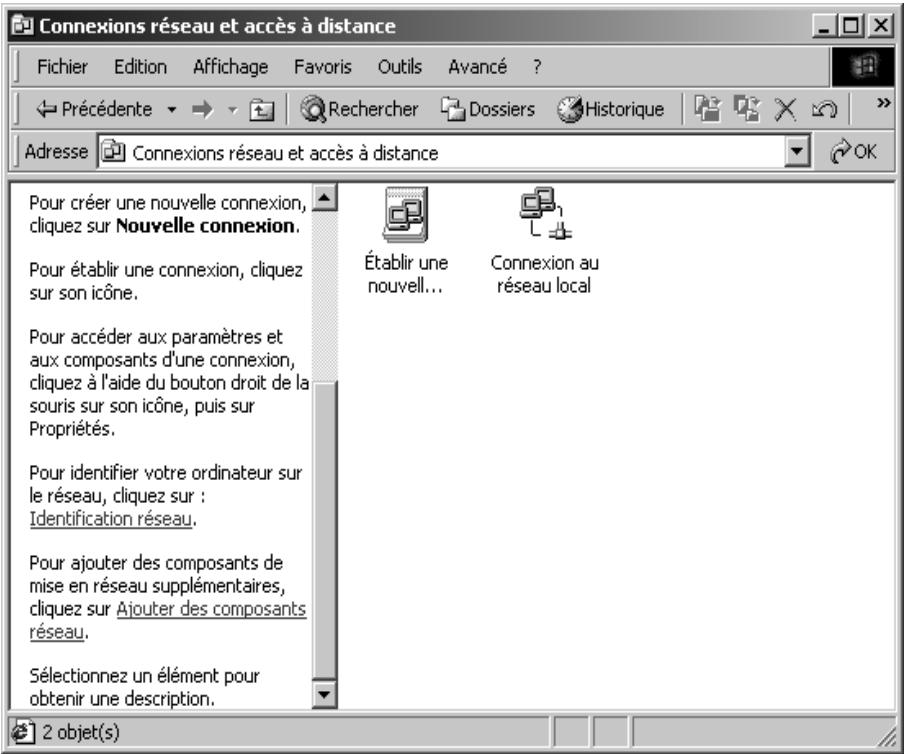

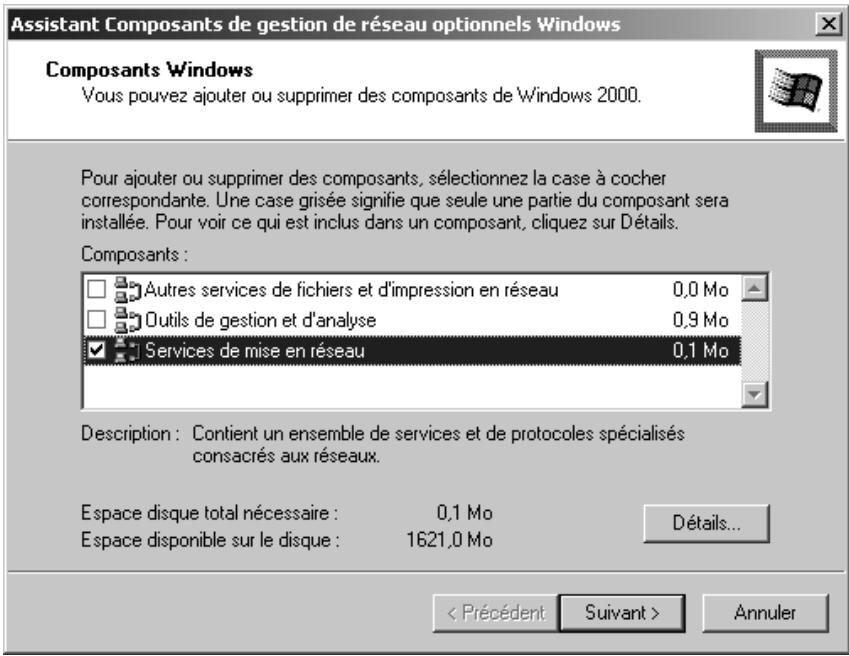

Installation des services réseau 36

Définition du nom de l'ordinateur et du groupe de travail 37

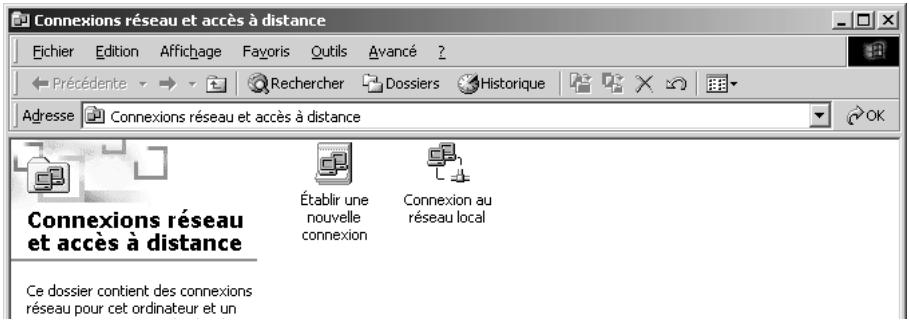

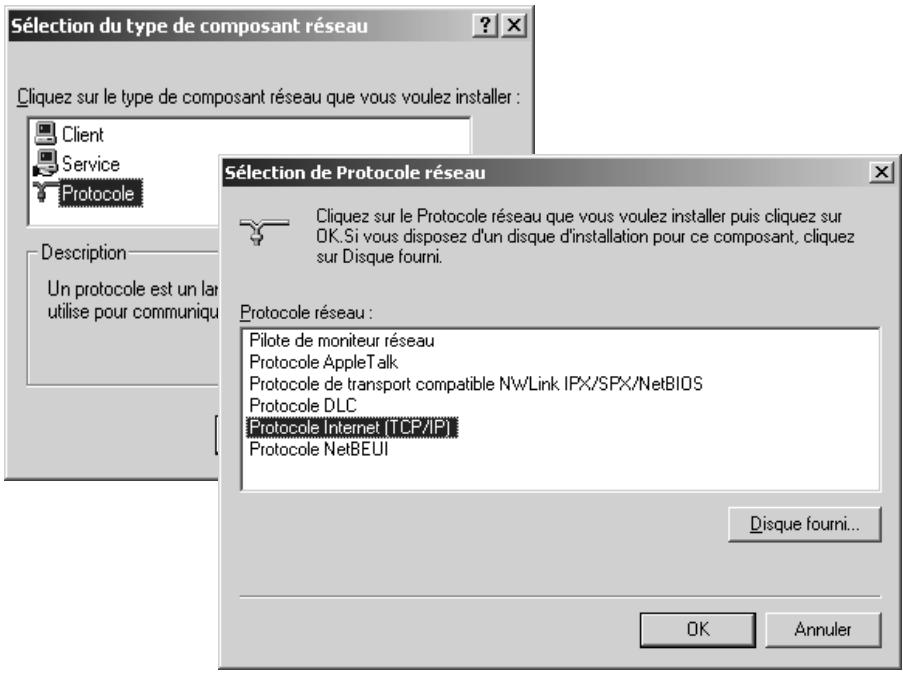

Installation du protocole TCP/IP 38

Configuration du protocole TCP/IP 40

Désactivation du proxy HTTP 42

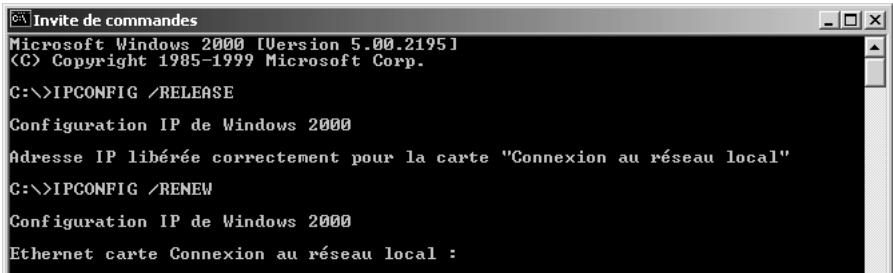

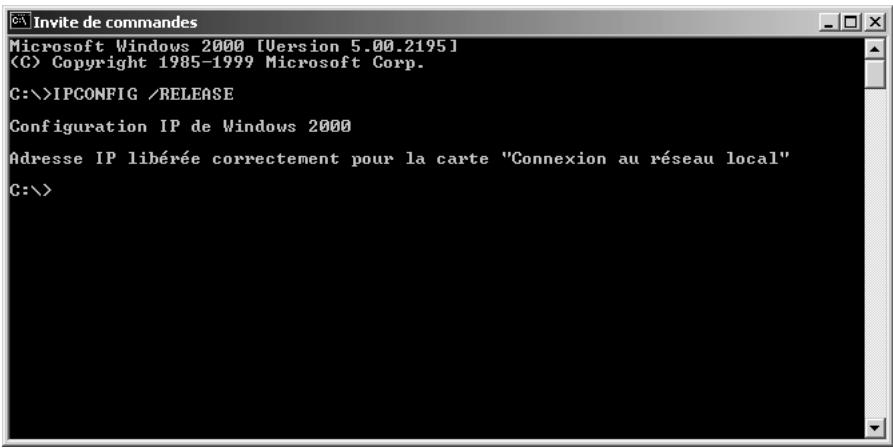

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable ..... 43

Contrôle de la liaison avec le Gigaset SE505 dsl/cable 44

Interface utilisateur 45

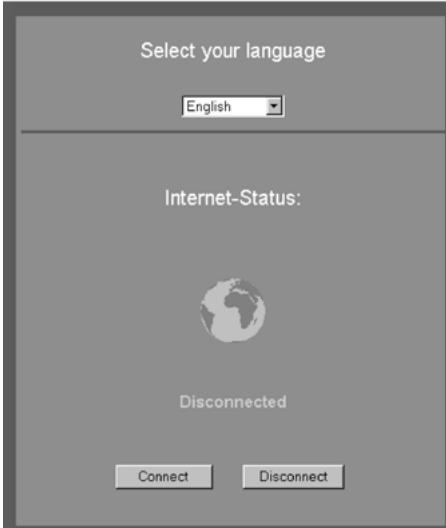

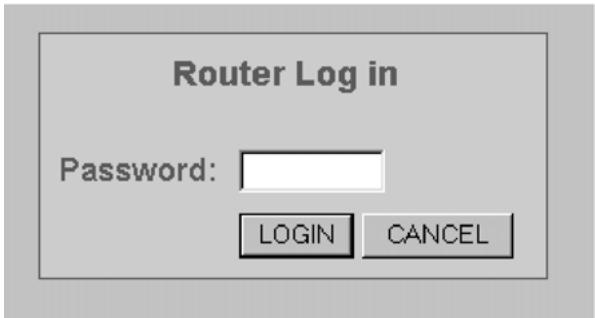

Démarrage de l'interface utilisateur 45

Sélection de la langue 46

La page d'accueil 48

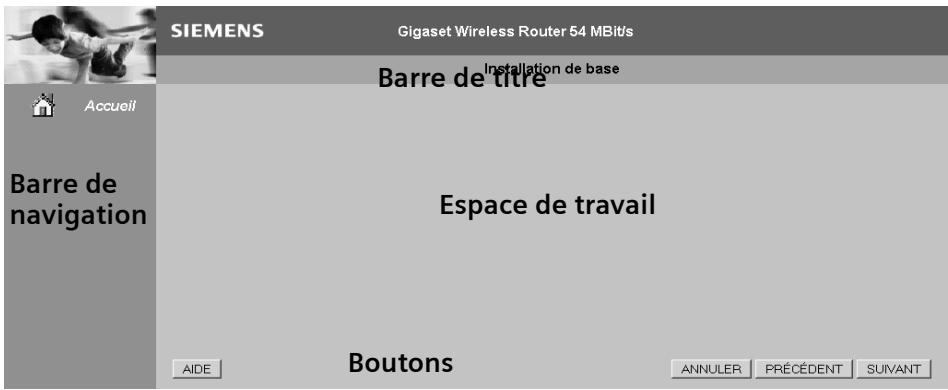

Éléments de contrôle .... 50

Installation de Base

(Recommandé la première fois) 52

Sélection du Pays 52

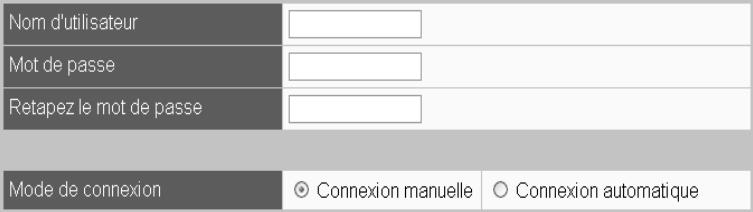

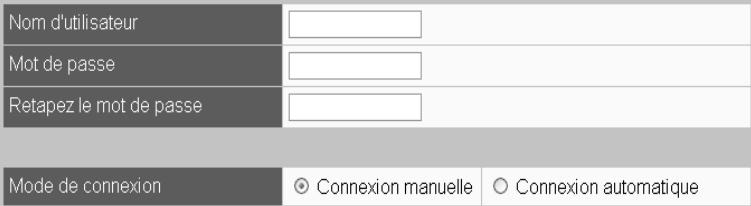

Configuration de l'accès Internet 53

Fournisseurs d'accès Internet T-Online et 1&1 53

Autres fournisseurs d'accès Internet 56

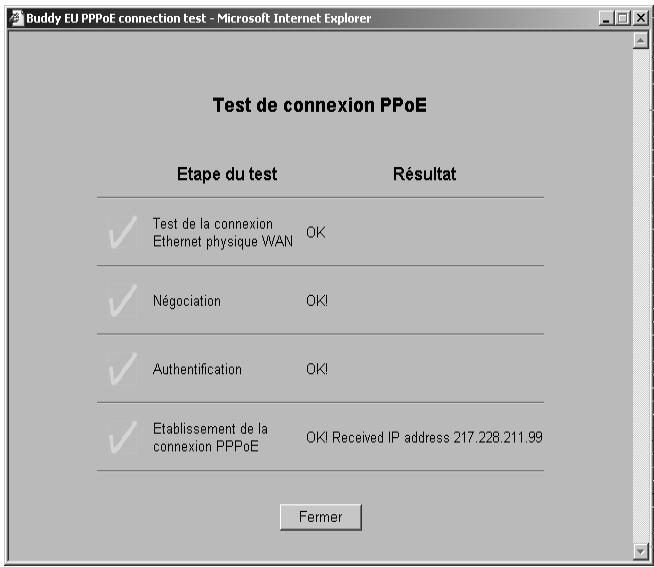

Test de la connexion WAN et fin de la configuration 61

Configuration des mesures de sécurité ..... 63

Définition d'un mot de passe 63

Définition du SSID – SSID invisible 65

Définition du codage de la radio (Cryptage) 67

Autorisation d'accès au réseau local pour certains PC 68

Sauvegarde de la configuration du routeur dans un fichier et fin de l'installation . . . 69

Configuration avec l'Installation avancée ..... 70

Configuration des connexions sans fil 71

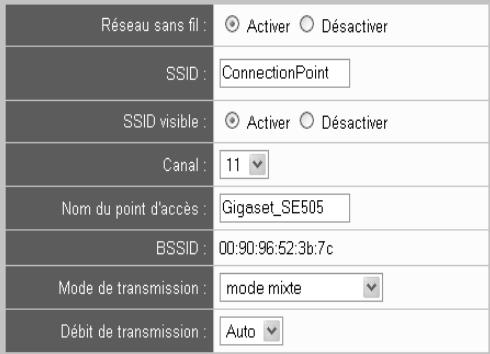

Réglages de base 71

Définition du codage (cryptage) 74

Contrôle d'accès au réseau local 75

Configuration LAN 76

Définition de l'adresse IP privée du routeur 76

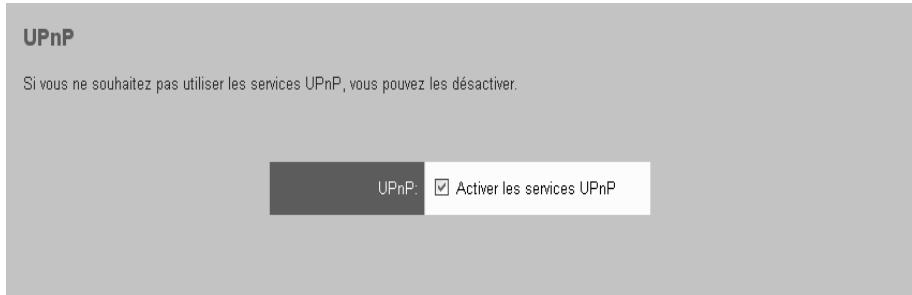

Utilisation de la fonction Universal Plug & Play 77

Configuration du serveur DHCP 78

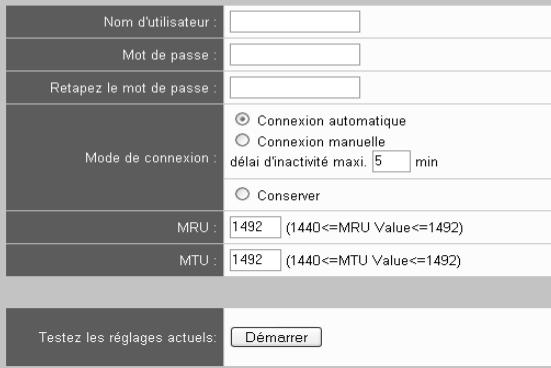

Configuration WAN 80

Filtration de l'accès Internet 84

Protection contre les accès ping depuis Internet 84

Restriction d'accès Internet des PC du réseau local 84

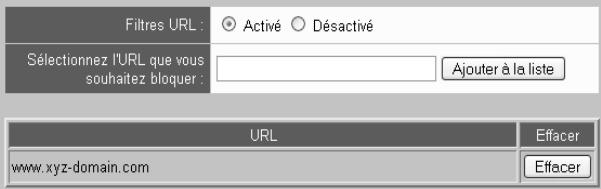

Interdiction d'accès à certains domaines et pages Internet 85

Configuration du routeur en tant que serveur virtuel 86

Ouverture du pare-feu (firewall) pour certains PC (DMZ) 87

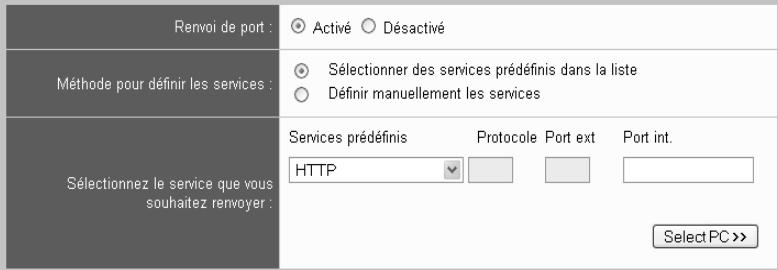

Renvoi de port 88

Activation du DNS dynamique 89

Administration du Gigaset SE505 dsl/cable ..... 91

Etablissement/coupure manuelle d'une connexion Internet ..... 91

Définition de l'heure et du fuseau horaire 92

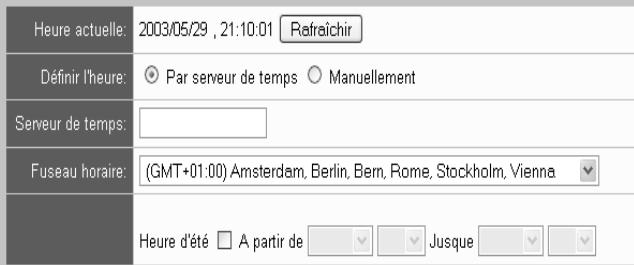

Définition de l'heure 92

Définition du Fuseau horaire 93

Gestion du routeur 94

Définition d'un mot de passe 94

Définition de la Gestion à distance 95

Redémarrage du routeur 95

Actualisation du firmware 96

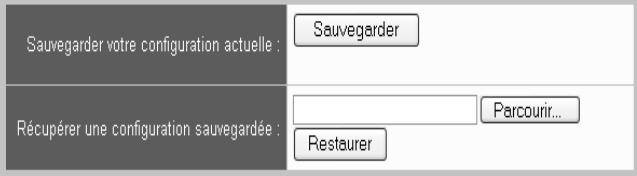

Sauvegarde et restauration de la configuration 98

Affichage de l'état du routeur 99

Aperçu 100

Sans fil 101

PC dans le réseau local 102

Internet 103

Fichier journal 104

Annexe 105

Dépannage 105

Réinitialisation du routeur 108

Caractéristiques techniques 109

Service Clients 111

Certificat de garantie (France) 112

Certificat de garantie (Belgique) 114

Certificat de garantie (Suisse) 114

Glossaire 115

Index 125

Consignes de sécurité

Utilisez uniquement le bloc-secteur fourni avec le Gigaset SE505 dsl/cable (12V 1A). Respectez les valeurs prescrites pour le branchement de l'appareil sur le réseau électrique.
Protégez l'appareil de l'humidité.
Respectez les restrictions d'usage concernant l'emploi d'appareils utilisant la bande de fréquences 2,4 GHz en vigueur dans votre pays d'utilisation (voir chapitre « Restrictions d'usage en France »).
Ne l'ouvrez jamais. Compte tenu des exigences en matière de sécurité électrique, l'appareil ne doit être ouvert que par des techniciens agréés Siemens habilités à le faire.
L'appareil peut perturber le fonctionnement des équipements médicaux. Tenez compte des recommandations émises par le corps médical et des conditions techniques de l'environnement.
N'oubliez pas de joindre le CD-Rom (contenant ce manuel d'utilisation complet) et le guide rapide lorsque vous confiez votre Gigaset SE505 DSL/cable à un tiers.
Respectez les directives en matière de recyclage des déchets et les règles concernant la protection de l'environnement lorsque vous vous séparez de votre Gigaset SE505 dsl/cable.

Marques déposées

Microsoft, Windows 98, Windows 98 SE, Windows ME, Windows 2000, Windows XP et Internet Explorer sont des marques déposées de Microsoft Corporation.

Netscape, Netscape Navigator et Netscape Communicator sont des marques déposées de Netscape Communications Corporation.

Restrictions d'usage pour la France

Dans certains pays, l'utilisation de ce produit utilisant la bande de fréquence radio 2,4 GHz avec une puissance maximale de 100 mW est soumise à des restrictions d'usage. C'est le cas notamment en France et conformément à la règlementation en vigueur à la date du 23 décembre 2002 :

Dans les départements Ain, Aisne, Allier, Hautes Alpes, Ardennes, Ariège, Aube, Aude, Aveyron, Charente, Corrèze, Corse Sud, Haute Corse, Côte d'Or, Dordogne, Doubs, Drôme, Eure, Gers, Ille et Vilaine, Indre, Indre et Loire, Jura, Loir et Cher, Loire, Loiret, Manche, Meurthe et Moselle, Meuse, Moselle, Nièvre, Nord, Oise, Orne, Puy de Dome, Pyrénées Atlantique, Hautes Pyrénées, Pyrénées Orientales, Bas Rhin, Haut Rhin, Rhône, Haute Saone, Saone et Loire, Sarthe, Paris, Seine et Marne, Yvelines, Deux sèvres, Tarn et Garonne, Vaucluse, Vienne, Vosges, Yonne, Territoire de Belfort, Essone, Hauts de Seine, Seine St Denis, Val de Marne (liste au 03/02/03) :

• La bande 2400-2483,5 MHz (canaux de 1 à13) est utilisable à l'intérieur des batiments,
• La bande 2400-2454 MHz est utilisable à l'extérieur des batiments. Le reste de la bande reste soumis à autorisation préalable.

Dans les autres départements métropolitains :

- La bande 2446,5-2483,5 MHz (Canaux de 10 à 13) est utilisable à l'intérieur des batiments et est soumise à autorisation préalable pour un usage extérieur.

Ces dispositions évoluent. Consulter le site de l'Autorité de Régulation des Télécommunications dans le pays d'utilisation (en France : l'ART).

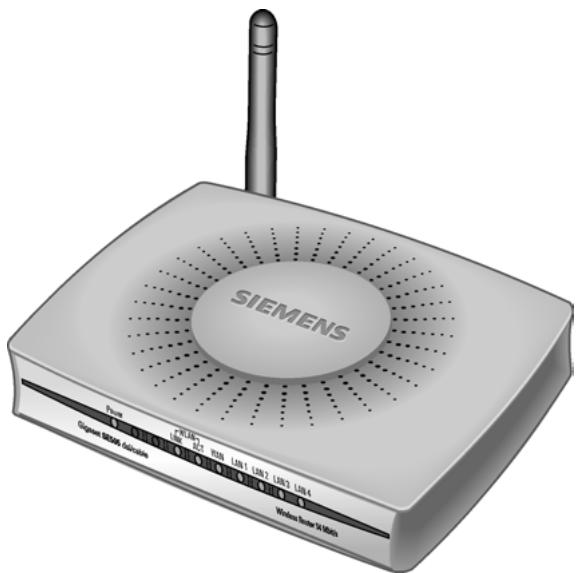

Le Gigaset SE505 dsl/cable

Le Siemens Gigaset SE505 dsl/cable est un appareil de communication puissant mais simple d'utilisation pour connecter vos PC filaires ou sans-fil en réseau et sur Internet via votre modem Ethernet Haut débit existant.

Le Gigaset SE505 dsl/cable permet de réaliser un accès Internet pour plusieurs utilisateurs. Le compte utilisateur peut être partagé si votre fournisseur d'accès Internet le permet. Le Gigaset SE505 dsl/cable est une solution simple et confortable pour surfer sur Internet à moindres coûts.

Sur l'interface WAN du Gigaset SE505 dsl/cable, vous pouvez brancher un modem Ethernet haut débit (ADSL ou câble).

Le Gigaset SE505 dsl/cable contient de nombreuses fonctions mais peut être utilisé facilement par des débutants en informatique. Vous pouvez le configurer et le mettre en service en quelques minutes.

Fonctions et possibilités d'utilisation

Le Gigaset SE505 dsl/cable présente de nombreuses fonctionnalités et offre ainsi de nombreuses applications :

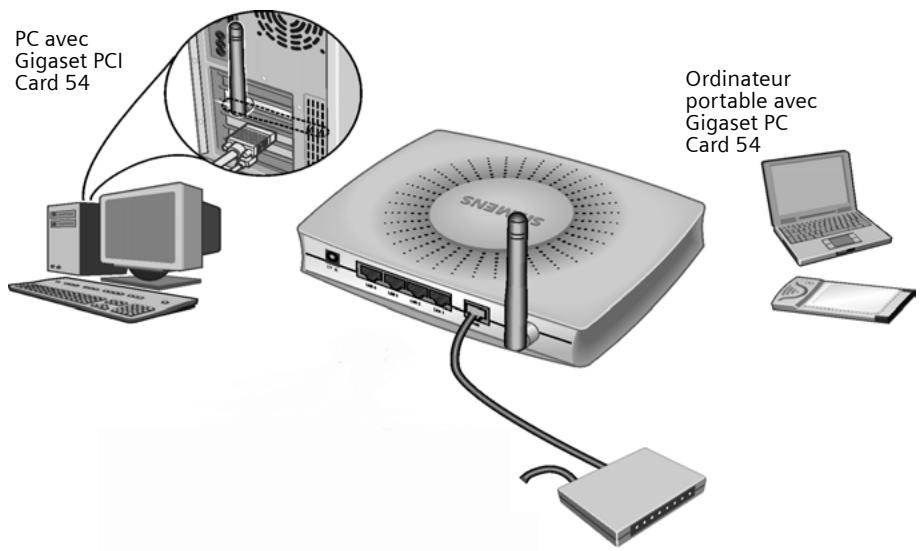

- Création d'un réseau local

Le Gigaset SE505 dsl/cable permet de raccorder

• quatre appareils via ses ports Ethernet à une vitesse de transmission de 10 ou 100 Mbps.
• jusqu'à 253 appareils nomades via une interface sans fil avec une vitesse de transmission de 54 Mbps. Le routeur est conforme à la norme IEEE 802.11g et peut être utilisé avec des produits d'autres marques.

L'utilisation du Gigaset SE505 dsl/cable facilite la création d'un petit réseau d'entreprise ou d'un réseau domestique. Les utilisateurs peuvent par ex. échanger des données ou des ressources via le réseau, comme par ex. se partager un serveur de fichier ou une imprimante.

Les appareils Gigaset pour réseaux sans fil permettent de faire fonctionner un réseau radio selon la norme IEEE 802.11 en Mode ad-hoc et en Mode Infrastructure.

Le Gigaset SE505 dsl/cable supporte le DHCP pour faciliter la configuration des PC (attribution dynamique d'une adresse...) et le DNS (conversion des noms de domaines).

Accès Internet

Le Gigaset SE505 dsl/cable, une fois relié à votre modem Ethernet haut débit (ADSL ou câble) via son connecteur WAN, vous permet d'accéder à Internet.

• De nombreux fournisseurs d'accès ADSL utilisent PPPoE pour la connexion des utilisateurs. Ce protocole est déjà installé dans le routeur, il n'est donc plus nécessaire de l'installer sur votre ordinateur (simplification supplémentaire).
• Adresse IP partagée Si votre fournisseur Internet le permet, le Gigaset SE505 dsl/cable, qui n'utilise qu'une seule Adresse IP pour se connecter, permet à plusieurs utilisateurs (max. 253) de surfer avec le même accès.

Le Gigaset SE505 dsl/cable supporte trois des Protocoles les plus courants pour l'établissement d'une connexion en réseau privé virtuel (Virtual Private Network, VPN) : PPTP, L2TP et IPSec. Le routeur vous permettra donc comme auparavant vos connexions sécurisées à votre entreprise –si votre fournisseur vous le permet.

◆ Protection contre les accès non autorisés depuis Internet

Le Gigaset SE505 dsl/cable propose des mesures de protection efficaces telles que :

Tous les PC du réseau local utilisent pour leurs connexions Internet l'Adresse attribuée par votre fournisseur au routeur (IP publique). Seul ce dernier reste visible d'Internet. Le routeur n'autorise l'accès Internet que s'il est demandé par l'un de vos PC.

- Le Gigaset SE505 dsl/cable permet en outre grâce à son pare-feu de protéger le réseau contre les attaques de hacker.

Mise à disposition de services sur Internet

• Pour proposer des services locaux sur Internet, vous pouvez configurer le routeur en tant que serveur virtuel sans devoir pour autant autoriser des accès supplémentaires au réseau local.

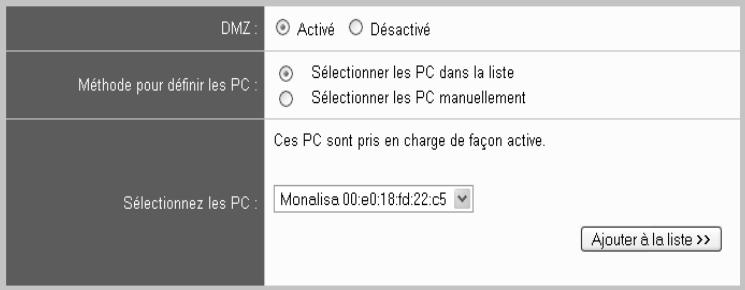

• DMZ

Cette option vous permet d'éliminer toutes les restrictions d'accès depuis Internet pour un PC précis sans mettre en danger les autres PC du réseau local.

Réglementation de l'accès Internet

Vous pouvez configurer le Gigaset SE505 dsl/cable de manière à interdire ou à restreindre l'accès Internet pour certains utilisateurs. Vous pouvez spécifier à l'aide de filtres pour chaque PC du réseau les services Internet pouvant être consultés ainsi que les domaines et pages Internet dont l'accès est refusé.

Remarque importante :

i	Sur le CD fourni se trouve le document « Cas d'application pratiques et exemples de configuration » dans lequel sont décrits en détails de nombreuses applications du Gigaset SE505 dsl/cable ainsi que les configurations correspondantes.

Marche à suivre pour l'installation et la configuration

1. Vous devez (pour installer ou configurer votre routeur) utiliser un premier PC équipé d'une carte réseau ou d'un adaptateur sans-fil (tel que le Gigaset PCI Card 54 ou le Gigaset PC Card 54 de Siemens). Cette carte (ou adaptateur) doit être installée et être opérationnelle.

i	Remarque si vous utilisez un adaptateur sans-fil:Le SSID pré-défini en usine du routeur Gigaset SE505 dsl/cable est ConnectionPoint.

1. Mettez sous tension le routeur puis raccordez le modem Ethernet (voir « Installation du Gigaset SE505 dsl/cable » p. 14).
2. Configurez le réseau sur un premier PC puis utilisez ce dernier pour configurer le routeur (voir « Configuration du réseau local » p. 18).

Remarque : Si vous utilisez un adaptateur sans-fil sur ce PC, vous devez paramètrer le réseau sans-fil (SSID = ConnectionPoint par exemple). Cette opération est décrite dans le mode d'emploi de votre adaptateur.

1. Configurez l'accès Internet dans le routeur (voir « Configuration de l'accès Internet » p. 53, assistant de configuration). Vous devez pour cela connaître vos données d'accès communiquées par votre fournisseur Internet.
2. Pour raccorder d'autres PC au routeur, configurez les paramètres réseau de ces PC et le réseau local (voir chapitre « Configuration du réseau local » p. 18).
3. Si vous souhaitez utilisez d'autres fonctions du routeur comme par ex. l'ensemble de ses fonctions de sécurité, utilisez l'installation de sécurité (voir p. 63) ou l'installation avancée du routeur (voir p. 70).

Premières étapes

Configuration requise

Les éléments suivants sont requis pour le fonctionnement du Gigaset SE505 dsl/cable :

un PC équipé
- d'une carte réseau Ethernet, ou
- d'un Adaptateur réseau sans-fil compatible IEEE 802.11g (ex. Gigaset PC Card 54 ou Gigaset PCI Card 54 de Siemens).

un navigateur Web tel que Microsoft Internet Explorer 5.5 ou Netscape Communicator 6.0, ou supérieur pour la configuration de votre routeur.

pour l'accès Internet : un modem Ethernet haut débit (ADSL ou câble) et les paramètres communiqués par votre Fournisseur d'accès Internet.

i

Vous pouvez également utiliser un adaptateur sans-fil compatible IEEE 802.11b (ex. le Gigaset PC Card 11 ou le Gigaset USB Adapter 11 de Siemens). Dans ce cas, vous ne pourrez toutefois pas tirer pleinement partie de la vitesse de transmission du Gigaset SE505 dsl/cable (54 Mbps). La vitesse de transmission maximale des produits compatibles 802.11b est en effet limitée à 11 Mbps.

Contenu de l'emballage

◆ Le Gigaset SE505 dsl/cable
Un bloc-secteur (12V 1A)
◆ Un cable Ethernet (CAT-5)
Le CD-Rom comprenant ce manuel d'utilisation et des exemples de configurations et d'applications résumés dans le document intitulé « Cas d'application pratiques et exemples de configuration ».
- Un guide d'installation rapide

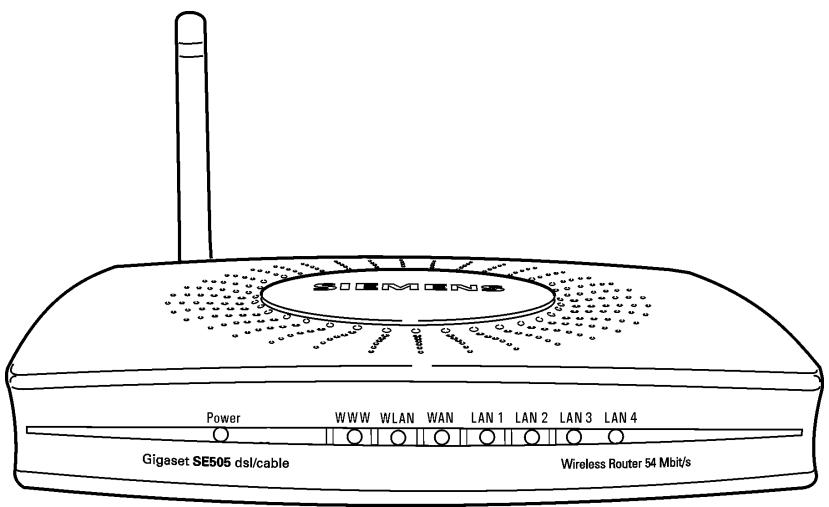

Face avant

Power WWW WLAN WAN LAN 1 LAN 2 LAN 3 LAN 4 Gigaset SE505 dsl/cable Wireless Router 54 Mbit/s

Diodes

A l'avant du Gigaset SE505 dsl/cable se trouvent des diodes indiquant l'état de fonctionnement du routeur.

Les diodes indiquent les informations suivantes :

Diode	Etat	Etat
Power	allumée	Le Gigaset SE505 dsl/cable est sous tension.
	éteinte	Le Gigaset SE505 dsl/cable est hors tension.
WWW	allumée	Routeur connecté sur Internet.
	éteinte	Routeur pas connecté sur Internet.
	!	La diode WWW indique correctement l’état de connexion quand la connexion ou déconnexion est effectuée directement par le routeur. Ceci est le cas quand le Gigaset SE505 dsl/cable établit la connexion ADSL avec le protocole PPPoE ou PPTP.
WLAN	clignote	Le Gigaset SE505 dsl/cable envoie ou reçoit des données via son interface sans fil.
	éteinte	L’interface sans fil est inactive.

Premières étapes

Diode	Etat	Etat
WAN	allumée	Un modem ADSL ou câble est branché.
	clignote	Envoi ou réception de données via la connexion WAN.
	éteinte	Aucun modem raccordé ou le Gigaset SE505 dsl/cable est éteint.
LAN1 – LAN4	allumée	Un appareil est branché sur le connecteur LAN correspondant.
	clignote	Envoi ou réception de données via la connexion LAN.
	éteinte	Aucun appareil raccordé ou le Gigaset SE505 dsl/cable est éteint.

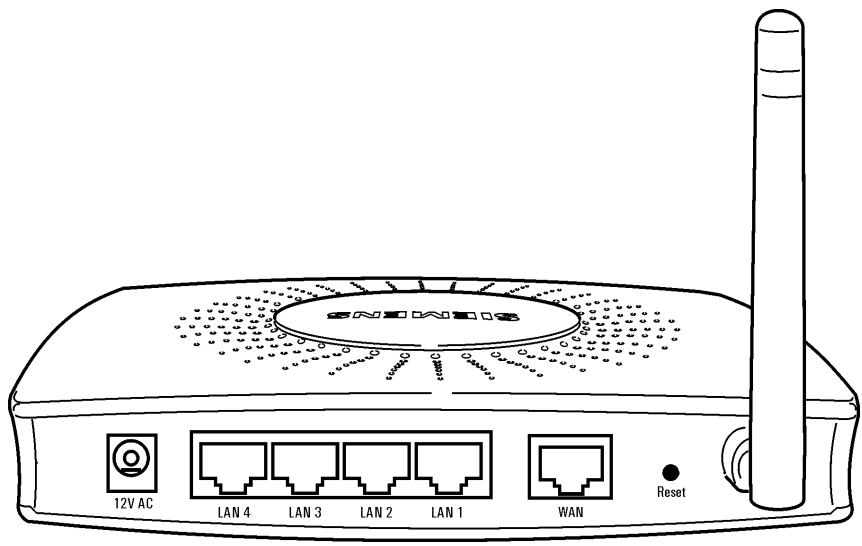

Face arrière

SNOWBIS 12V AC LAN 4 LAN 3 LAN 2 LAN 1 WAN Reset

A l'arrière du Gigaset SE505 dsl/cable se trouvent les différents connecteurs.

Elément	Description
12V AC	Connecteur du bloc-secteur fourni.Avertissement: Risque d’endommagement du routeur en cas d’utilisation d’un type de bloc-secteur incorrect.
Reset	Fonction de réinitialisation. Ce bouton vous permet de◆ relancer le routeur.Maintenez ce bouton enfoncé pendant 1 seconde.◆ rétablir tous les paramètres par défaut du routeur (voir p. 108).Avertissement :Toutes les configurations effectuées depuis la première mise en service de l’appareil sont alors perdues.Les firmware actualisés sont conservés.
WAN	Connecteur Ethernet (RJ-45) pour un modem ADSL ou câble.
LAN1 – LAN4	Switch Quatre ports 10/100 Mbps (RJ45) avec détection automatique pour connecter au maximum quatre appareils (PC, Hub ou Switch).

Pose du Gigaset SE505 dsl/cable

Le Gigaset SE505 dsl/cable peut être installé à n'importe quel endroit de votre bureau, maison ou appartement. Aucun câblage spécial n'est nécessaire. Vous devez toutefois respecter les directives suivantes :

Ne faites fonctionner le Gigaset SE505 dsl/cable que dans un endroit couvert et dans une plage de températures comprise entre +5 et +40 °C. Ne placez pas le Gigaset SE505 dsl/cable près d'une source de chaleur. Ne recouvrez pas les trous d'aération du routeur. Quand il est trop chaud, sa portée diminue.
L'endroit où le Gigaset SE505 dsl/cable est installé doit disposer à proximité d'une prise de courant (220/230V\~) et d'une possibilité de branchement pour le modem ADSL (ou câble) ou le LAN.
L'emplacement de pose ne doit pas se trouver à proximité d'une chaîne stéréo, d'un téléviseur ou d'appareils à micro-ondes. Sinon, risque d'interférences.
Placez le Gigaset SE505 dsl/cable de manière à ce qu'il se trouve, si possible, au centre de votre réseau sans fil. En règle générale : plus l'antenne est placée en hauteur, plus les performances sont bonnes. Assurez-vous que l'emplacement de pose du Gigaset SE505 dsl/cable permette une réception optimale dans toute la maison, l'appartement ou le bureau.
Placez le Gigaset SE505 dsl/cable sur une surface antidérapante.
En général, les pieds de l'appareil ne laissent aucune trace sur les surfaces où il est posé. Toutefois, la surface de certains meubles peut contenir des substances qui attaquent les pieds plastique de l'appareil et les ramollissent. Les pieds peuvent alors laisser des traces ou des taches à la surface de tels meubles.
Placez le Gigaset SE505 dsl/cable de manière à ce qu'il ne puisse pas tomber ; sinon risque d'endommagement de l'antenne.
Posez les câbles de manière à ce que personne ne puisse trébucher dessus. En outre, ne placez aucun objet sur les câbles.
Protégez le Gigaset SE505 dsl/cable de l'humidité.

Installation du Gigaset SE505 dsl/cable

N'utilisez que le bloc-secteur (12V 1A) fourni avec l'appareil.
N'insérez pas de cordon telephonique (RJ11) dans les connecteurs WAN ou LAN de votre routeur.
Utilisez exclusivement des câbles réseau standard (CAT-5) pour les liaisons LAN et WAN.
La longueur d'un câble Ethernet ne doit pas dépasser 100 m.

Avant de commencer à connecter des PC au routeur, vous devez vérifier les éléments suivants :

un Adaptateur réseau avec ou sans fil est installé et opérationnel sur chaque PC. Pour ce faire, consultez le guide d'utilisation du produit. Sur les ordinateurs récents, la carte réseau filaire est pré-installée.
Si le PC est équipé en sans-fil, ConnectionPoint est renseigné comme SSID au niveau de l'adaptateur réseau sans-fil.

Raccordement du modem Ethernet (ADSL ou câble) au routeur

Utilisez un câble Ethernet pour relier le connecteur marqué WAN, situé sur la face arrière du routeur, à votre modem Ethernet haut débit (ADSL ou câble).

Gigaset SE 505 DSL/cable SNEENS Modem Ethernet (ADSL ou câble)

###

Utilisez un câble Ethernet 100 Ohm blindé ou non blindé de la catégorie 3, 4 ou 5 avec des connecteurs RJ-45 aux deux extrémités.Le câble utilisé doit être adapté au modem (câblage droit ou croisé).Suivez les indications fournies dans le manuel d’utilisation de votre modem. A titre indicatif, le câble Ethernet fourni avec votre routeur est un câble droit.

Création du réseau local

Vous pouvez connecter des PC à votre routeur en utilisant une liaison sans-fil ou filaire et créer ainsi un réseau local (LAN).

Sans fil

Une liaison sans fil est établie par le biais d'un adaptateur sans-fil installé sur votre PC. Cet adaptateur doit être compatible IEEE 802.11g (ex. Gigaset PCI Card 54 ou Gigaset PC Card 54 de Siemens) ou éventuellement IEEE 802.11b.

Pour être dans le même Réseau sans fil, tous les appareils doivent utiliser le même SSID. Une fois le bon SSID renseigné dans votre PC sans-fil, la liaison radio sera automatiquement établie avec le routeur (voir p. 17).

PC avec Gigaset PCI Card 54 Ordinateur portable avec Gigaset PC Card 54

Premières étapes

Liaison filaire (câble réseau)

Raccordez la carte réseau de votre PC à l'un des quatre accès LAN (LAN1 – LAN4) situés à l'arrière du Gigaset SE505 dsl/cable à l'aide du câble fourni avec le routeur. Les quatre connecteurs LAN peuvent automatiquement sélectionner la vitesse de transmission 10 Mbps Ethernet ou 100 Mbps Fast Ethernet ainsi que le mode de transmission Half-duplex ou Full-duplex, suivant la puissance de l'adaptateur réseau installé dans le PC.

PC avec carte Ethernet
Ordinateur portable avec carte Ethernet

Mise sous tension

Raccordez le câble d'alimentation au connecteur 12V 1A du routeur puis branchez le bloc secteur dans la prise murale (220V/230V \~).

Le Gigaset SE505 dsl/cable est alors sous tension. La diode d'alimentation (Power) s'allume et la diode WAN clignote, indiquant qu'un modem est raccordé.

Les diodes LAN clignotent quand un appareil est branché sur le connecteur LAN correspondant.

La liaison radio entre le routeur et les PC équipés d'un adaptateur réseau sans fil s'établit automatiquement si l'adaptateur réseau et le routeur possèdent le même SSID (voir p. 15). L'établissement de la liaison peut durer quelques secondes. La diode WLAN clignote quand des appareils sont raccordés via l'interface sans fil.

Si les diodes ne s'allument pas, lisez la section « Dépannage » page 105.

Configuration du réseau local

Après avoir configuré le matériel et raccordé tous les appareils, vous devez configurer les paramètres réseau de tous les PC qui doivent communiquer entre eux via le Gigaset SE505 dsl/cable.

Le réseau local est configuré comme un réseau TCP/IP. Pendant l'opération de configuration du réseau, vous devez choisir différents paramètres. La principale décision consiste à savoir si vous souhaitez ou non utiliser le service DHCP (Dynamic Host Configuration Protocol) du routeur. Ce service permet de configurer automatiquement les paramètres réseau d'un PC souhaitant se connecter (adresse IP, masque...). Cela simplifie l'installation. Cependant, si ce service est activé, à chaque connexion, l'adresse IP d'un PC pourra être différente (car sélectionnée automatiquement dans une liste d'adresses disponibles). La configuration du DHCP dans le routeur est décrite p. 76 « Configuration LAN ».

En sortie usine, ce service est activé par défaut dans le routeur.

Dans la suite de ce chapitre, nous considérons le service DHCP comme actif.

Dans certains cas, il est toutefois utile d'attribuer des Adresses IP fixes (aussi dites statiques), par ex. pour faire fonctionner un réseau sans fil en Mode ad-hoc. Vous trouverez un exemple détaillé d'attribution d'adresses IP fixes dans le document « Cas d'application pratiques et exemples de configuration » disponible sur le CD-Rom.

Si votre réseau est déjà configuré, passez directement au chapitre « Interface utilisateur » p. 45.

La configuration réseau diffère suivant le système d'exploitation Windows utilisé. Vous trouverez ci-après la description pour Windows 98, p. 19, Windows XP, p. 28 et Windows 2000, p. 36.

Le CD-Rom d'installation de votre Windows peut vous être réclamé par votre système. gardez-le à portée de main.

i	Les interfaces utilisateur de Windows reproduites dans ce manuel peuvent être légèrement différentes de ce qui est représenté sur votre écran, en raison des paramètres personnalisés.

Configuration du réseau sous Windows 98, 98 SE, ME

Marche à suivre pour intégrer un PC tournant sous Windows 98, 98 SE ou ME dans un réseau local :

1. Configuration d'un ordinateur comme client d'un réseau Microsoft (voir ci-dessous).
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 20).
3. Installation du protocole TCP/IP (voir p. 21).
4. Configuration du protocole TCP/IP (voir p. 22).
5. Désactivation du proxy HTTP (voir p. 26).
6. Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable (voir p. 27).

Configuration d'un ordinateur comme client d'un réseau Microsoft

Afin que les PC de votre réseau puissent communiquer entre eux, vous devez les configurer comme Client d'un réseau Microsoft. Marche à suivre :

• Cliquez sur Démarrer – Paramètres – Panneau de configuration.
  Double-cliquez sur l'icône Réseau puis ouvrez dans la fenêtre Réseau l'onglet Configuration.
  Vérifiez si l'option Client pour les réseaux Microsoft figure dans la liste des composants.
  Si ce n'est pas le cas, cliquez sur Ajouter.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Carte Protocole Service Ajouter... Annuler Un client vous permet de vous connecter à d'autres ordinateurs.

- Sélectionnez le type de composant réseau Client puis cliquez sur le bouton Ajouter.

Sélection de : Client réseau Cliquez sur le client réseau que vous souhaitez installer et cliquez ensuite sur OK. Si vous avez une disquette d'installation pour ce périphérique, cliquez sur Disquette fournie. Constructeurs : Banyan Microsoft Novell Clients réseau : Client pour les réseaux Microsoft Client pour les réseaux NetWare Gestionnaire de sessions individuelles de Windows Disquette fournie... OK Annuler

• Sélectionnez à présent l'entrée Microsoft dans le champ Constructeurs puis l'entrée Client pour les réseaux Microsoft dans Clients réseau.
• Validez en cliquant sur OK.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

Dans la fenêtre Réseau, passez de l'onglet Configuration à l'onglet Identification.
Entrez dans le champ Nom de l'ordinateur le nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau.
Entrez dans le champ Groupe de travail un nom pour le groupe de travail. Ce nom doit être identique pour tous les ordinateurs du réseau.
- Le champ Description peut rester vide.

Installation du protocole TCP/IP

Le protocole TCP/IP permet aux ordinateurs de communiquer au sein d'un réseau. Vous devez en premier lieu installer ce Protocole pour l'adaptateur réseau utilisé pour la liaison avec le Gigaset SE505 DSL/cable.

Dans la fenêtre Réseau, repassez de l'onglet Identification à l'onglet Configuration.
Vérifiez si la liste des composants, dans la fenêtre Réseau comporte une entrée TCP/IP pour votre carte ou adaptateur réseau. Si vous utilisez par exemple un adaptateur réseau sans fil tel que le Gigaset PCI Card 54, l'option TCP/IP -> Siemens Gigaset PCI Card 54 doit être présente dans la liste.
Si ce n'est pas le cas, cliquez sur Ajouter.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Carte Protocole Service Ajouter... Annuler Un protocole est une Deux ordinateurs doi communiquer. Sélection de : Protocole réseau Cliquez sur le protocole réseau que vous souhaitez installer et cliquez ensuite sur OK. Si vous avez une disquette d'installation, cliquez sur Disquette fournie. Constructeurs : Banyan IBM Microsoft Novell Protocoles réseau : Microsoft DLC 32 bits NetBEUI Prise en charge WAN pour ATM Protocole compatible IPX/SPX TCP/IP Disquette fournie... OK Annuler

• Sélectionnez le type de composant réseau Protocole et cliquez sur Ajouter.
• Sélectionnez à présent l'entrée Microsoft dans le champ Constructeurs puis l'entrée TCP/IP dans le champ Protocoles réseau. Pour finir, validez en cliquant sur OK.

Configuration du protocole TCP/IP

Pour fonctionner convenablement, le protocole TCP/IP nécessite un certain nombre de paramètres que vous devez spécifier ici.

Dans la fenêtre Réseau, passez dans l'onglet Configuration.
- Sélectionnez l'entrée TCP/IP correspondant à votre carte réseau.

Exemple: ici la Gigaset PC Card 54 :

Réseau Configuration Identification Contrôle d'accès Les composants réseau suivants sont installés : Client pour les réseaux Microsoft Gestionnaire de sessions individuelles de Windows Carte d'accès à distance Siemens Gigaset PC Card 54 TCP/IP -> Carte d'accès à distance TCP/IP -> Siemens Gigaset PC Card 54 Ajouter... Supprimer Propriétés Ouverture de session réseau principale : Gestionnaire de sessions individuelles de Windows Partage de fichiers et d'imprimantes... Description TCP/IP est le protocole qui permet de vous connecter à Internet et aux grands réseaux. OK Annuler

• Cliquez sur Propriétés.

- Ouvrez l'onglet Adresse IP.

Propriétés TCP/IP Liens Avancées NetBIOS Configuration DNS Passerelle Configuration WINS Adresse IP Une adresse IP peut être attribuée automatiquement à cet ordinateur. Si votre réseau ne peut attribuer automatiquement des adresses IP, demandez une adresse à votre administrateur de réseau et tapez-la dans l'espace situé ci-dessous. Obtenir automatiquement une adresse IP Spécifier une adresse IP : Adresse IP: Masque de sous-réseau: OK Annuler

Si Obtenir automatiquement une adresse IP est déjà activé, votre PC est déjà configuré pour l'utilisation du serveur DHCP. Cliquez sur Annuler puis fermez les autres fenêtres avec OK pour lancer la configuration réseau.

Windows vous demande éventuellement d'insérer son CD d'installation. Suivez les instructions de la procédure d'installation.

Dès que la copie est terminée, un message s'affiche vous invitant à relancer l'ordinateur. Cliquez sur Oui. L'ordinateur est arrêté puis redémarré.

Poursuivez ensuite votre lecture p. 26.

Si Obtenir automatiquement une adresse IP n'est pas activé, activez cette option.

Configuration du réseau local

Ouvrez l'onglet Passerelle puis supprimez toutes les entrées que la liste Passerelles installées peut comporter.

Propriétés TCP/IP Liens Avancées NetBIOS Configuration DNS Passerelle Configuration WINS Adresse IP La première passerelle dans la liste de passerelles installées sera celle par défaut. L'ordre d'adresse dans la liste sera celui couramment utilisé par ces machines. Nouvelle passerelle : Aouter Passerelles installées : Supprimer OK Annuler

- Ouvrez l'onglet Configuration DNS. Sélectionnez Désactiver DNS.

Propriétés TCP/IP Passerelle Configuration WINS Adresse IP Liens Avancées NetBIOS Configuration DNS • Désactiver DNS • Activer DNS Hôte: Domaine: Orde de recherche DNS Aouter Supprimer • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • OK Annuler

• Cliquez sur OK.
• Cliquez également sur OK pour terminer la configuration réseau.

Windows vous demande éventuellement d'insérer son CD d'installation. Suivez les instructions de la procédure d'installation.

Dès que la copie est terminée, un message s'affiche vous invitant à relancer l'ordinateur. Cliquez sur Oui. L'ordinateur est arrêté puis redémarré.

Désactivation du proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est bien désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration du Gigaset SE505 dsl/cable.

La description suivante indique la marche à suivre pour Internet Explorer et Netscape. Déterminez tout d'abord quel navigateur vous souhaitez utiliser puis suivez les instructions correspondantes.

Internet Explorer

• Ouvrez l’Internet Explorer. Cliquez sur Outils – Options Internet.
  Dans la fenêtre Options Internet, cliquez sur l'onglet Connexions.
• Cliquez sur Paramètres LAN.
  Désactivez toutes les options de la fenêtre Paramètres du réseau local (LAN) puis cliquez sur OK.
• Cliquez une nouvelle fois sur OK pour refermer la fenêtre Options Internet.

Netscape

Ouvrez Netscape. Cliquez sur Editer puis sur Paramètres
Dans la fenêtre Paramètres, double-cliquez sur Avancé dans Catégorie puis cliquez sur Proxy.
Activez Connexion directe avec Internet.
- Quittez la fenêtre en cliquant sur OK.

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable

Votre PC est à présent configuré et peut être raccordé au Gigaset SE505 dsl/cable. Vous devez à présent libérer les anciens paramètres TCP/IP et les actualiser avec les paramètres du Gigaset SE505 dsl/cable.

• Cliquez sur Démarrer – Exécuter.
  Entrez WINIPCFG puis cliquez sur OK.

Exécuter Tapez le nom d'un programme, dossier, document ou d'une ressource Internet et Windows l'ouvrira pour vous. Ouvrir : WINIPCFG OK Annuler Parcourir...

Patientez quelques instants avant que la fenêtre Configuration IP s'affiche.

Configuration IP Carte Ethernet Informations Siemens Gigaset PC Card 5 Adresse de la carte 00-90-96-2C-7A-89 Adresse IP 192.168.2.101 Masque de sous-réseau 255.255.255.0 Passerelle par défaut 192.168.2.1 OK Libérer Renouveler Tout libérer Tout renouveler Plus d'info >>

Exemple: ici la Gigaset PC Card 54 :

• Sélectionnez votre adaptateur réseau dans la liste déroulante.
  Activez l'option Libérer puis cliquez sur le bouton Renouveler.
  Si l'adresse IP prédéfinie du routeur (192.168.2.1) n'a pas été modifiée, l'adresse IP affichée doit être 192.168.2.x (x étant un chiffre compris entre 2 et 254). Le Masque de sous-réseau doit toujours être 255.255.255.0 et la Passerelle par défaut doit avoir l'adresse IP du routeur (192.168.2.1). Ces valeurs confirment que le Gigaset SE505 dsl/cable fonctionne correctement.
• Cliquez sur OK pour refermer la fenêtre Configuration IP.

Configuration réseau sous Windows XP

Marche à suivre pour intégrer un PC tournant sous Windows XP dans un réseau local basé sur le Gigaset SE505 dsl/cable :

1. Configuration du réseau (voir ci-après).
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 30).
3. Contrôle des paramètres réseau et fin de l'installation (voir p. 30).
4. Configuration du protocole TCP/IP (voir p. 31).
5. Désactivation du proxy HTTP (voir p. 34).

Configuration du réseau

Dans le cas présent, la configuration du réseau consiste à définir la connexion Internet comme méthode de connexion. Utilisez pour cela l'assistant réseau.

• Sélectionnez Démarrer – Panneau de configuration.
• Sélectionnez Connexions réseau et Internet.
• Cliquez ensuite sur le lien Configurer ou modifier votre réseau domestique ou votre réseau de petite entreprise.

Connexions réseau et Internet Fichier Édition Affichage Favoris Outils ? Précédente Rechercher Dossiers Adresse Connexions réseau et Internet Voir aussi Favoris réseau Imprimantes et autres périphériques Bureau à distance Options de modems et de téléphonie Résolution des problèmes Mise en réseau domestique ou de petite entreprise Internet Explorer Diagnostics du réseau Connexions réseau et Internet Choisissez une tâche... Configurer ou modifier votre connexion Internet Créer une connexion au réseau sur votre lieu de travail Configurer ou modifier votre réseau domestique ou votre réseau de petite entreprise ou une icône du Panneau de configuration Connexions réseau Options Internet

L'assistant réseau est alors lancé.

Passez l'écran de bienvenue ainsi que la liste de contrôle en cliquant à deux reprises sur le bouton Suivant.

Une boîte de dialogue vous invite à sélectionner un mode de connexion.

- Sélectionnez l'entrée Autre méthode et validez en cliquant sur Suivant. Une boîte de dialogue s'ouvre avec d'autres modes de connexion.

Assistant Configuration du réseau Sélectionnez une méthode de connexion. Sélectionnez la description qui correspond le mieux à cet ordinateur : ○ Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur. Voir un exemple. ○ Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle. Voir un exemple. ○ Autre En savoir plus sur les configurations réseau domestique et petite entreprise. < Précédent Suivant > Annuler

• Sélectionnez l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur. et cliquez sur Suivant.
  Dans la fenêtre suivante, sélectionnez votre adaptateur réseau et cliquez sur Suivant.
  Passez la boîte de dialogue « Il est déconseillé d'utiliser cette configuration réseau » en cliquant sur Suivant.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

Saisissez un nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau. Vous pouvez, si vous le souhaitez, remplir le champ Description de l'ordinateur. Cliquez ensuite sur Suivant.
Spécifiez un nom pour le groupe de travail auquel l'ordinateur doit être rattaché. Ce nom doit être identique pour tous les ordinateurs du réseau. Continuez ensuite en cliquant sur Suivant.

Contrôle des paramètres réseau et fin de l'installation

Une nouvelle fenêtre s'ouvre alors, dans laquelle vous pouvez recontrôler les paramètres définis et, le cas échéant, les modifier.

Si vous voulez modifier les paramètres courants correspondant à l'utilisateur, cliquez sur Précédent. Si vous les acceptez, cliquez sur Suivant.

Si vous ne voulez plus installer d'ordinateur supplémentaire :

• Sélectionnez Quitter uniquement l'Assistant, car il n'est pas exécuté sur d'autres ordinateurs et validez en cliquant deux fois sur Suivant.
• Validez la question Faut-il redémarrer l'ordinateur ? en cliquant sur Oui.

Dans le cas où vous souhaiteriez installer un réseau sur d'autres ordinateurs équipés de Windows XP, vous pouvez à présent créer une disquette d'installation réseau.

• Sélectionnez l'option Création d'une disquette d'installation réseau et cliquez sur Suivant.
  Suivez les instructions à l'écran et insérez une disquette. Les données requises sont à présent copiées. Pour terminer, libellez la disquette Installation réseau.
  Validez les deux boîtes de dialogue suivantes en cliquant sur Suivant et terminez l'installation en redémarrant l'ordinateur.

Après le redémarrage, votre « réseau domestique » est installé.

Pour configurer le réseau sur les autres ordinateurs en reprenant les mêmes paramètres, insérez la disquette dans le lecteur et double-cliquez sur Netsetup pour l'exécuter.

Configuration du protocole TCP/IP

Pour fonctionner convenablement, le Protocole TCP/IP nécessite un certain nombre de paramètres que vous devez spécifier/modifier ici.

• Cliquez sur Démarrer puis sélectionnez Panneau de configuration.
• Sélectionnez Connexions réseau et Internet puis cliquez sur Connexions réseau.

Exemple: ici la carte réseau est la Gigaset PC Card 54 :

Connexions réseau Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Adresse Connexions réseau Gestion du réseau Créer une nouvelle connexion Créer un réseau domestique ou un réseau léger d'entreprise Voir aussi Dépannage réseau Autres emplacements Panneau de configuration Favoris réseau Mes documents Poste de travail Détails Connexions réseau Dossier système Réseau local ou Internet à haute vitesse Connexion réseau sans fil Activé Siemens Gigaset PCI Card 54 Connexion au réseau local Câble réseau non branché Connexion réseau Intel(R) PR...

Double-cliquez sur la connexion réseau utilisée pour la liaison avec le routeur.

État de Connexion réseau sans fil Général Prise en charge Connexion État : Connecté Durée : 00:20:33 Vitesse : Force du signal : Activité Envoyés Paquets : 1.034 | Propriétés Désectiver Propriétés de Connexion réseau sans fil Général Configuration réseaux sans fil Authentication Paramètres avancés Connexion en utilisant : Siemens Gigaset PCI Card 54 Configurer... Cette connexion utilise les éléments suivants : Client pour les réseaux Microsoft Partage de fichiers et d'imprimantes pour les réseaux Microsoft Planificateur de paquets QoS Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. Afficher une icône dans la zone de notification une fois la connexion établie OK Annuler

• Cliquez sur Propriétés.
• Sélectionnez l'option Protocole Internet (TCP/IP) et cliquez sur Propriétés.

Propriétés de Protocole Internet (TCP/IP) Général Configuration alternative Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : .... Masque de sous-réseau : .... Passerelle par défaut : .... Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : .... Serveur DNS auxiliaire : .... Avancé... OK Annuler

Si les options Obtenir automatiquement une adresse IP et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, votre PC est configuré pour l'utilisation d'un serveur DHCP. Cliquez sur Annuler puis fermez les autres fenêtres avec OK pour enregistrer la configuration réseau.
Si les options Obtenir automatiquement une adresse IP et Obtenir les adresses des serveurs DNS automatiquement ne sont pas activées, activez-les puis cliquez sur OK. Fermez les autres fenêtres.

Désactivation du proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est bien désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration du Gigaset SE505 dsl/cable.

La description suivante indique la marche à suivre pour Internet Explorer et Netscape. Déterminez tout d'abord quel navigateur vous souhaitez utiliser puis suivez les instructions correspondantes.

Internet Explorer

Ouvrez l'Internet Explorer puis cliquez sur Fin. Activez l'option Outils puis cliquez sur le bouton Options Internet.
Dans la fenêtre Options Internet, sélectionnez l'onglet Connexions.
- Cliquez sur Paramètres.
Désactivez toutes les options de la fenêtre Paramètres du réseau local (LAN).
- Cliquez sur OK, puis une nouvelle fois sur OK pour fermer la fenêtre Options Internet.

Netscape

• Ouvrez Netscape. Cliquez sur Editer puis sur Paramètres .
  Dans la fenêtre Paramètres, double-cliquez sur Avancé dans Catégorie puis cliquez sur Proxy.
• Sélectionnez Connexion directe avec Internet.
• Quittez la fenêtre en cliquant sur OK.

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable

Votre PC est à présent configuré et peut être raccordé au Gigaset SE505 dsl/cable. Vous devez à présent libérer les anciens paramètres TCP/IP et les actualiser avec les paramètres du Gigaset SE505 dsl/cable.

Cliquez sur Démarrer, ensuite sur Programmes puis sur Accessoires et enfin sur Invite de commandes.
Entrez dans la fenêtre Invite de commandes, la commande ipconfig /release puis pressez la touche ENTREE.

C:\>IPCONFIG /RELEASE Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . : 0.0.0.0 Masque de sous-réseau . . . . . . : 0.0.0.0 Passerelle par défaut . . . . . . :

Entrez ensuite la commande IPCONFIG /RENEW puis pressez la touche ENTREE.

C:\>IPCONFIG /RENEW Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . . : 192.168.2.100 Masque de sous-réseau . . . . . . : 255.255.255.0 Passerelle par défaut . . . . . : 192.168.2.1

Si l'adresse IP prédéfinie du routeur (192.168.2.1) n'a pas été modifiée, l'adresse IP affichée doit être 192.168.2.x (x étant un chiffre compris entre 2 et 254). Le Masque de sous-réseau doit toujours être 255.255.255.0 et la Passerelle par défaut doit avoir l'adresse IP du routeur (192.168.2.1). Ces valeurs confirment que le Gigaset SE505 dsl/cable fonctionne correctement.

Entrez la commande EXIT puis confirmez avec la touche ENTREE pour fermer la fenêtre Invite de commandes.

Configuration réseau sous Windows 2000

Marche à suivre pour intégrer un PC tournant sous Windows 2000 dans un réseau local basé sur le Gigaset SE505 DSL/cable :

1. Installation des services réseau (voir ci-après).
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 37).
3. Installation du protocole TCP/IP (voir p. 38).
4. Configuration du protocole TCP/IP (voir p. 40).
5. Désactivation du proxy HTTP (voir p. 42).
6. Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable (voir p. 43).

Installation des services réseau

Afin que les PC de votre réseau puissent communiquer entre eux, vous devez tout d'abord installer les services réseau. Marche à suivre :

1. Cliquez sur Démarrer – Paramètres – Panneau de configuration.

Double-cliquez sur l'icône Connexions réseau et accès à distance.

Connexions réseau et accès à distance Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Historique Adresse Connexions réseau et accès à distance Pour créer une nouvelle connexion, cliquez sur Nouvelle connexion. Pour établir une connexion, cliquez sur son icône. Pour accéder aux paramètres et aux composants d'une connexion, cliquez à l'aide du bouton droit de la souris sur son icône, puis sur Propriétés. Pour identifier votre ordinateur sur le réseau, cliquez sur : Identification réseau. Pour ajouter des composants de mise en réseau supplémentaires, cliquez sur Ajouter des composants réseau. Sélectionnez un élément pour obtenir une description. Établir une nouvell... Connexion au réseau local 2 objet(s)

- Cliquez dans la partie gauche de la fenêtre sur Ajouter des composants réseau.

Assistant Composants de gestion de réseau optionnels Windows Composants Windows Vous pouvez ajouter ou supprimer des composants de Windows 2000. Pour ajouter ou supprimer des composants, sélectionnez la case à cocher correspondante. Une case grisée signifie que seule une partie du composant sera installée. Pour voir ce qui est inclus dans un composant, cliquez sur Détails. Composants : Autres services de fichiers et d'impression en réseau 0,0 Mo Outils de gestion et d'analyse 0,9 Mo Services de mise en réseau 0,1 Mo Description : Contient un ensemble de services et de protocoles spécialisés consacrés aux réseaux. Espace disque total nécessaire : 0,1 Mo Espace disponible sur le disque : 1621,0 Mo Détails... < Précédent Suivant > Annuler

• Sélectionnez Services de mise en réseau et cliquez sur le bouton Suivant.
  L'assistant vous demande alors le CD d'installation de Windows. Insérez le CD WIN2000 puis cliquez sur OK afin d'installer tous les composants requis.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

• Cliquez dans la partie gauche de la fenêtre sur Identification réseau puis sur Propriétés.
  Entrez dans le champ Nom de l'ordinateur le nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau.
  Entrez dans le champ Groupe de travail un nom pour le groupe de travail. Ce nom doit être identique pour tous les ordinateurs du réseau.
• Validez en cliquant sur OK.

Installation du protocole TCP/IP

Le protocole TCP/IP permet aux ordinateurs de communiquer au sein d'un réseau. Vous devez à présent installer ce Protocole.

- Ouvrez la Connexion au réseau local en cliquant sur le bouton droit de la souris.

Connexions réseau et accès à distance Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Historique Adresse Connexions réseau et accès à distance Établir une nouvelle connexion Connexion au réseau local Connexions réseau et accès à distance Ce dossier contient des connexions réseau pour cet ordinateur et un

- Cliquez dans la fenêtre suivante sur Propriétés.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PCI Card 54 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... Installer... Désinstaller Propriétés Description □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

Exemple ci-dessus : connexion réseau assurée par la Gigaset PC Card 54 :

- Cliquez sur Installer.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Service Protocole Description Un protocole est un lar utilise pour communiqu Sélection de Protocole réseau Cliquez sur le Protocole réseau que vous voulez installer puis cliquez sur OK.Si vous disposez d'un disque d'installation pour ce composant, cliquez sur Disque fourni. Protocole réseau : Pilote de moniteur réseau Protocole AppleTalk Protocole de transport compatible NWLink IPX/SPX/NetBIOS Protocole DLC Protocole Internet (TCP/IP) Protocole NetBEUI Disque fourni... OK Annuler

• Sélectionnez l'option Protocole et cliquez sur Ajouter.
• Sélectionnez dans la liste Protocoles réseau l'option Protocole Internet (TCP/IP).
• Cliquez sur OK.

Le protocole TCP/IP est à présent affiché dans la fenêtre Propriétés de connexion au réseau local.

Configuration du protocole TCP/IP

Pour fonctionner convenablement, le protocole TCP/IP nécessite un certain nombre de paramètres que vous devez spécifier ici.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PCI Card 54 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... ✓ Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

- Sélectionnez l'option Protocole Internet (TCP/IP) et cliquez sur Propriétés.

Si les options Obtenir automatiquement une adresse IP et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, votre PC est configuré pour l'utilisation d'un serveur DHCP. Cliquez sur Annuler puis fermez les autres fenêtres avec OK pour enregistrer la configuration réseau.
Si les options Obtenir automatiquement une adresse IP et Obtenir les adresses des serveurs DNS automatiquement ne sont pas activées, activez-les puis cliquez sur OK. Fermez les autres fenêtres.

Désactivation du proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est bien désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration du Gigaset SE505 dsl/cable.

La description suivante indique la marche à suivre pour Internet Explorer et Netscape. Déterminez tout d'abord quel navigateur vous souhaitez utiliser puis suivez les instructions correspondantes.

Internet Explorer

• Ouvrez l'Internet Explorer. Cliquez sur Outils – Options Internet.
  Dans la fenêtre Options Internet, ouvrez l'onglet Connexions.
• Cliquez sur Paramètres LAN.
  Désactivez toutes les options de la fenêtre Paramètres du réseau local (LAN).
• Cliquez sur OK, puis une nouvelle fois sur OK pour fermer la fenêtre Options Internet.

Netscape

Ouvrez Netscape. Cliquez sur Editer puis sur Paramètres.
Dans la fenêtre Paramètres, double-cliquez sur Avancé dans Catégorie puis cliquez sur Proxy.
- Sélectionnez Connexion directe avec Internet.
- Quittez la fenêtre en cliquant sur OK.

Synchronisation des paramètres TCP/IP avec le Gigaset SE505 dsl/cable

Votre PC est à présent configuré et peut être raccordé au Gigaset SE505 dsl/cable. Vous devez à présent libérer les anciens paramètres TCP/IP et les actualiser avec les paramètres du Gigaset SE505 dsl/cable.

• Cliquez sur Démarrer – Programmes – Accessoires – Invite de commandes.
  Entrez dans la fenêtre Invite de commandes la commande ipconfig /release puis pressez la touche ENTREE.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>

Entrez ensuite la commande ipconfig /renew puis pressez la touche ENTREE.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] (C) Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>IPCONFIG /RENEW Configuration IP de Windows 2000 Ethernet carte Connexion au réseau local :

Si l'adresse IP prédéfinie du routeur (192.168.2.1) n'a pas été modifiée, l'adresse IP affichée doit être 192.168.2.x (x étant un chiffre compris entre 2 et 254). Le Masque de sous-réseau doit toujours être 255.255.255.0 et la Passerelle par défaut doit avoir l'adresse IP du routeur (192.168.2.1). Ces valeurs confirment que le Gigaset SE505 dsl/cable fonctionne correctement.

Entrez la commande exit puis confirmez avec la touche ENTREE.

Contrôle de la liaison avec le Gigaset SE505 dsl/cable

Lorsque la configuration du réseau d'un PC est terminée, vous pouvez contrôler si le PC est bien connecté sur le Gigaset SE505 DSL/cable. La procédure est la suivante :

Ouvrez l'Invite de commandes. Cliquez à cet effet sur Démarrer – Programmes – Invite de commandes.
Entrez la commande ping 192.168.2.1.

i

Si l'adresse IP du routeur a été modifiée, entrez l'adresse IP correspondante.

La commande ping envoie des paquets de données au routeur avec l'adresse IP spécifiée et vérifie si le routeur répond. Si c'est le cas, la commande fournit des informations de nature statistique sur la connexion, par ex. sur le nombre de paquets de données envoyés et reçus, sur le délai de connexion, etc. Si vous recevez ces informations, la liaison avec le routeur est établie.

Si la commande ne fournit pas de statistiques mais s'arrête au bout d'un certain temps, les appareils n'arrivent pas à s'identifier. Contrôlez les points suivants :

1. Le câble Ethernet entre le Gigaset SE505 DSL/cable est-il branché correctement ?

La liaison radio avec l'adaptateurréseau sans fil est-elle établie ?

La diode des connexions LAN sur le Gigaset SE505 dsl/cable et le témoin de liaison de la carte réseau du PC doivent être allumées. Pour les liaisons sans fil, le Moniteur de l'adaptateur Gigaset WLAN doit afficher des informations sur la liaison.

1. Le protocole TCP/IP est-il correctement configuré sur votre ordinateur ?

Si le Gigaset SE505 dsl/cable possède l'adresse IP 192.168.2.1, l'adresse-IP du PC doit être comprise entre 192.168.2.2 et 192.168.2.254 et la passerelle par défaut doit avoir l'adresse 192.168.2.1.

Si vous recevez une réponse du Gigaset SE505 dsl/cable avec la commande ping, le PC est configuré correctement.

Interface utilisateur

Une fois que vous avez configuré les paramètres réseau sur un PC de votre réseau local, vous pouvez configurer le routeur Gigaset SE505 dsl/cable à partir du navigateur de ce PC s'il est compatible Java (ex. Microsoft Internet Explorer 5.5, Netscape Communicator 6.0 ou versions plus récentes).

Démarrage de l'interface utilisateur

Marche à suivre pour accéder à l'interface utilisateur du Gigaset SE505 dsl/cable :

Lancez votre navigateur Web.
Entrez l'adresse IP du routeur dans la zone d'adresse de votre navigateur Web : http://192.168.2.1
La page Web demandée s'ouvre alors avec une boîte de dialogue de connexion :

- Cliquez sur LOGIN (aucun mot de passe n'est défini par défaut).

i	Pour des raisons de sécurité, il est toutefois recommandé de définir un mot de passe ultérieurement (voir p. 63).

Remarque : par défaut lors de la première installation, la fenêtre est en Anglais

La page d'accueil s'affiche.

Sélection de la langue

Lors du premier démarrage, les écrans proposés sont en anglais. Si vous souhaitez conserver cette langue, passez à la section suivante. L'allemand, le français, l'italien, l'espagnol ou le néerlandais peuvent également être sélectionnés dans le champ Select your language.

Si la langue voulue est préinstallée (l'anglais et l'allemand sont pré-installés en usine), l'interface utilisateur apparait désormais dans cette langue.
Si la langue sélectionnée n'est pas préinstallée, un message s'affiche ; vous devez mettre à jour le logiciel (« firmware »); validez-le avec OK. La page Firmware s'affiche.

Firmware

Sur cette page, vous pouvez contrôler votre version de firmware actuelle ou la mettre à niveau avec un nouveau fichier de firmware enregistré sur votre PC.

Version actuelle du firmware : fr_0.00.10 Chemin d'accès du nouveau firmware : Upgrade Browse...

Insérez le CD d'installation fourni dans votre lecteur de CD-Rom et cliquez sur Par-courir (browse).
- Sélectionnez dans la fenêtre de sélection des fichiers celui correspondant à votre langue puis cliquez sur Ouvrir.

Le fichier approprié se trouve sur le CD-Rom dans le répertoire correspondant à la langue. Il se présente sous la forme siemens_nn.x.yy.zz. où nn représente le code de la langue :

de Allemagne

fr France

it Italie

nl Pays-Bas

sp Espagne

x.yy.zz est le numéro de version du firmware, par ex. siemens_fr_0.00.13.

- Cliquez sur Actualiser.

• Une fenêtre s'ouvre dans laquelle vous devez confirmer la mise à jour du firmware. Cliquez sur OK.
• Dans une autre fenêtre, le programme vous informe que le routeur ne peut pas être utilisé pendant env. 1 minute durant la mise à jour.

Confirmez ce message rapidement avec OK.

Le firmware est alors actualisé.

!

N'éteignez pas le routeur durant la mise à jour.

Quand la mise à jour est terminée, le routeur est automatiquement redémarré. Toutes les diodes s'éteignent. Quand cette opération est terminée, la diode Power s'allume de nouveau. Le navigateur affiche de nouveau l'écran de connexion du routeur (login).

Reconnectez-vous sur le routeur puis sélectionnez de nouveau la langue voulue. L'interface utilisateur s'affiche à présent dans la langue sélectionnée.

i

Sur le site web, d'autres langues et/ou versions du firmware peuvent être disponible en téléchargement. Reportez-vous dans ce cas à la description p. 96.

La page d'accueil

La page d'accueil est le point de départ de toutes les opérations de configuration et de gestion.

Sélectionner votre langue

Etat Internet:

Hors ligne

Installation de base

L'Installation de base vous permet de configurer votre Gigaset Wireless Router pour une utilisation avec un câble externe ou modem DSL. Suivez les étapes permettant d'effectuer les réglages.

Installation de sécurité

Protégez votre réseau sans fil en utilisant des fonctionnalités comme le chiffrement (WEP), le contrôle d'accès ou autres.

Installation avancée

Le Gigaset Wireless Router sans fil supporte des fonctions avancées telles que filtrage IP et d'adresse MAC, serveurs virtuels et applications spéciales.

Etat

Ces pages donnent un aperçu d'état et des informations détaillées sur votre réseau sans fil et votre connexion Internet.

Merci d'avoir acheté le Wireless Router 54 Mbit/s Broadband Router. Le Wireless Router 54 Mbit/s est un appareil sécurisé idéal pour les utilisateurs de réseau à domicile et les petites entreprises. Sa facilité d'utilisation vous permet de bénéficier d'un accès Internet sans risque en quelques minutes.

Dans la page d'accueil vous pouvez

• changer la langue de l'interface utilisateur (voir p. 46),
• établir/couper une connexion Internet (voir p. 91),
• faire afficher des informations sur l'Etat du routeur (voir p. 99),
  configurer le routeur avec l'Installation de base (assistant d'installation recommandé la première fois), l'Installation de sécurité et l'Installation avancée.

Installation de base	Cet assistant d'installation recommandé la première fois permet de paramétrer votre routeur pour établir une connexion Internet à l'aide d'un modem ethernet haut débit (ADSL ou câble). Ceci est décrit à partir de la p. 52.
Installation de sécurité	L'installation de sécurité vous permet de protéger le routeur et le réseau local contre les accès non autorisés. Vous pouvez par ex. définir un mot de passe ou le cryptage des liaisons radio. Ceci est décrit à partir de la p. 63. Pour la sécurité de votre réseau, nous vous recommandons d'effectuer cette installation.
Installation avancée	L'installation avancée permet d'accéder à des fonctions supplémentaires. Vous pouvez par ex. sauvegarder et restaurer les données de configuration, configurer votre routeur en tant que serveur virtuel du réseau. Ces opérations de configuration sont en option et peuvent être réalisées ultérieurement. Ceci est décrit à partir de la p. 70.

Eléments de contrôle

Les pages Web de l'interface utilisateur contiennent les éléments de contrôle suivants :

SIEMENS Gigaset Wireless Router 54 MBit/s Installation de base Barre de titre Accueil Barre de navigation Espace de travail AIDE Boutons ANNULER PRÉCÉDENT SUIVANT

Barre de titre

La barre de titre indique si vous vous trouvez dans une installation (installation de base, de sécurité ou avancée) ou dans une page d'état.

Barre de navigation

La barre de navigation contient toujours l'option Accueil. Elle permet de quitter l'installation ou la page d'état et de revenir à l'écran d'accueil.

En mode d'installation étendue, la barre de navigation contient en outre les options de configuration du Gigaset SE505 DSL/cable. Lorsque vous cliquez sur une option, un menu s'ouvre, vous permettant de sélectionner la fonction voulue.

Dans la page d'état du routeur, la barre de navigation liste toutes les rubriques contenant des informations supplémentaires. Cliquez sur la rubrique souhaitée pour afficher la page d'information correspondante.

Espace de travail

L'espace de travail est l'emplacement où vous effectuez la configuration.

Dans le cas de paramètres configurables, une boîte de dialogue ou une liste de sélection contenant des valeurs prédéfinies s'affiche. Dans certaines boîtes de dialogue, des restrictions de saisie s'appliquent, par ex. pour les caractères spéciaux ou la plage de valeurs. Si votre saisie ne respecte pas les règles de la boîte de dialogue, un message d'avertissement s'affiche à l'écran. Vous pouvez alors corriger la saisie.

Pour obtenir des informations supplémentaires sur la page en cours, cliquez sur AIDE.

Quand vous avez terminé la modification des paramètres d'une page, activez les nouveaux paramètres en cliquant sur APPLIQUER ou SUIVANT dans le bas de la page.

i

Si vous utilisez l’Internet Explorer 5.0, lisez les consignes ci-dessous.Après entrée d’une commande, la page ne sera actualisée correctement que si vous avez auparavant configuré l’Internet Explorer de la façon suivante :Dans le menuOutils– Options Internet– Général– Fichiers Internet temporaires– Paramètres, sélectionner pour l’option Vérifier s’il existe une version plus récente des pages enregistréesle paramètreA chaque consultation de la page.

Boutons

Installation de base et de sécurité :	SUIVANT	Pour passer à l’étape de configuration suivante.
	PRECEDENT	Pour revenir à l’étape de configuration précédente.
	ANNULER	Pour annuler toutes les modifications effectuées depuis l’ouverture de la page.
	TERMINER	Pour appliquer les paramètres modifiés dans la configuration du routeur.
	AIDE	Pour afficher des informations supplémentaires sur la page affichée.
Installation avancée :	APPLIQUER	Pour appliquer les paramètres modifiés dans la configuration du routeur.
	ANNULER	Pour annuler toutes les modifications effectuées depuis la dernière exécution de APPLIQUER.
	AIDE	Pour afficher des informations supplémentaires sur la page affichée.

Suivant la fonction, la page peut contenir d'autres boutons. Ceux-ci sont décrits dans la section correspondante.

Installation de Base

(Recommandé la première fois)

L'installation de base, recommandée la première fois, permet d'effectuer avec certains paramètres déjà définis par défaut en usine la configuration du Gigaset SE505 DSL/cable (simplification d'installation). Celle-ci comprend, par exemple, les paramètres du port WAN, l'interface d'accès vers Internet pour tous les PC.

i

Très IMPORTANT : Vos paramètres Internet sont enregistrés dans le routeur lors de la configuration. Si vous devez confier ce routeur à un tiers, vous devez donc préalablement restaurer les réglages d'usine de la configuration pour effacer ces paramètres. Si vous ne le faites pas, des personnes non autorisées pourraient utiliser vos données d'accès Internet et donc se connecter avec votre abonnement. Pour réinitialiser le routeur, voir p. 108.

L'interface utilisateur du routeur vous accompagne tout au long de la configuration. Quand vous avez rempli une page, cliquez sur SUIVANT. Si vous souhaitez modifier vos saisies ou les revérifier, cliquez sur PRECEDENT.

Sélectionnez Installation de base sur la page d'accueil pour lancer la configuration.

Sélection du Pays

Durant la première étape de l'Installation de base, sélectionnez le Pays dans lequel vous allez utiliser le routeur.

Etape 1 / 3 : Sélectionner votre pays

Sélectionnez votre pays dans la liste ci-dessous:

Pays

France

• Sélectionnez votre Pays dans la liste déroulante.
• Cliquez sur SUIVANT.

Le fuseau horaire est automatiquement défini en même temps que le pays. Vous pouvez ajuster ou modifier le fuseau horaire dans l'Installation avancée (voir p. 93).

Configuration de l'accès Internet

Vous devez ensuite entrer les paramètres de votre accès Internet. Ces informations vous ont été fournies par votre Fournisseur d'accès Internet (FAI ou ISP).

Si vous avez sélectionné Allemagne comme pays, passez à la section suivante. Sinon, passez directement à la p. 56.

Fournisseurs d'accès Internet T-Online et 1&1

Si vous avez sélectionné Allemagne comme pays, sélectionnez ensuite votre fournisseur d'accès Internet. Vous avez le choix entre T-Online et 1&1.

Etape 2 / 3 : Configurer votre connexion Internet

Sélectionnez votre fournisseur d'accès Internet dans la liste ci-dessous. S'il n'apparaît pas dans la liste, choisissez Autres.

Sélectionnez votre fournisseur d'accès Internet

Autres

Si vous utilisez T-Online ou 1&1, sélectionnez l'option correspondante dans la liste déroulante.
Pour utiliser un autre fournisseur d'accès Internet, sélectionnez Autres dans la liste déroulante. Poursuivez ensuite votre lecture p. 56.
- Cliquez sur SUIVANT.

T-Online

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet.

Si vous choisissez comme Mode de connexion Connexion automatique, votre routeur sans fil se connecte à Internet lorsque c'est nécessaire, sans demander confirmation.

Anschlusskennung:
T-Online-Nummer:
Mitbenutzer-Nummer / Suffix:	0001
Mot de passe personnel:
Répétez mot de passe
Mode de connexion	○ Connexion manuelle	○ Connexion automatique

Entrez les paramètres de connexion que vous avez reçus de T-Online.

Sélectionnez Connexion manuelle pour toujours se connecter manuellement sur Internet. Ceci permet de faire des économies si vous avez opté pour une connexion taxée à la durée. Reportez-vous aux indications fournies p. 91 pour établir/couper manuellement une connexion.

Sélectionnez Connexion automatique pour laisser certaines applications telles qu'un navigateur Web ou un logiciel de messagerie se connecter automatiquement sur Internet.

Dans les deux cas, la connexion est coupée automatiquement au bout d'une certaine période d'inactivité (valeur par défaut : 5 minutes). Cette valeur peut être modifiée dans Installation avancée (voir p. 82).

Quand vous avez entré les données, cliquez sur SUIVANT.

- Vous pouvez modifier les paramètres ultérieurement dans Installation avancée. Ouvrez dans ce cas la page WAN – PPPoE.

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet.

Si vous choisissez comme Mode de connexion Connexion automatique, votre routeur sans fil se connecte à Internet lorsque c'est nécessaire, sans demander confirmation.

Nom d'utilisateur Mot de passe Retapez le mot de passe Mode de connexion Connexion manuelle Connexion automatique

Entrez les paramètres de connexion que vous avez reçus de 1&1.

Sélectionnez Connexion manuelle pour toujours se connecter manuellement sur Internet. Ceci permet de faire des économies si vous avez opté pour une connexion taxée à la durée. Reportez-vous aux indications fournies p. 91 pour établir/couper manuellement une connexion.Sélectionnez Connexion automatique pour laisser certaines applications telles qu’un navigateur Web ou un logiciel de messagerie se connecter automatiquement sur Internet.Dans les deux cas, la connexion est coupée automatiquement au bout d’une certaine période d’inactivité (valeur par défaut : 5 minutes). Cette valeur peut être modifiée dans Installation avancée (voir p. 82).

Quand vous avez entré les données, cliquez sur SUIVANT.

!	Vous pouvez modifier les paramètres ultérieurement dans Installation avancée. Ouvrez dans ce cas la page WAN – PPPoE.

Autres fournisseurs d'accès Internet

Sélectionnez tout d'abord le type de connexion Internet. Les options sont les suivantes :

◆ PPPoE (voir p. 57)
Recommandé en général pour l'ADSL (voir aussi « Remarque Accès » ci-dessous).
DHCP (voir p. 58)
Recommandé pour les modems câbles (voir aussi « Remarque Accès » ci-dessous).
Adresse IP fixe
Aussi appelé IP statique. proposé dans des offres spécifiques.
◆ PPTP (voir p. 60)
Offre spéciale en général pour liaisons via modem ADSL avec transmission sécurisée (Tunneling).

Vous trouverez toutes les informations relatives au type et aux paramètres de connexion nécessaires pour le reste de la configuration dans les documents que vous a envoyé votre fournisseur d'accès Internet.

Remarque Accès

PPPoE est parfois utilisé par certains opérateurs sur le câble. DHCP doit être sélectionné avec certains modems ADSL afin de pouvoir accéder aux paramètres du modem (par ex. modem Ethernet également équipé de port USB). Dans le doute, n'hésitez pas à consulter les documentations de votre modem ou à tester l'une ou l'autre des deux configurations dans le cas de problèmes de liaison avec votre modem.

Etape 2 / 3 : Configurer votre connexion Internet

Sélectionnez votre mode d'accès à Internet. Cela dépend normalement de votre fournisseur et du modem que vous utilisez.

Sélectionnez votre mode d'accès Internet	○	PPPoE	Normalement utilisé pour les connexions ADSL standard
	○	DHCP	Normalement utilisé pour les modems câbles ou modems ADSL avec fonctionnalité d'acheminement
	○	IP statique	Normalement utilisé pour les services du fournisseur avancés avec adresse IP fixe
	○	PPtP	Protocole spécial pour certains fournisseurs ADSL

• Sélectionnez le type de connexion utilisé.
• Cliquez sur SUIVANT.

Suivant le type de connexion, une autre fenêtre s'ouvre dans laquelle vous devez entrer les paramètres de connexion.

Configuration de la connexion pour modem ADSL via PPPoE

Remplissez cette page si vous établissez la connexion Internet via un modem ADSL avec le protocole PPPoE.

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet.

Si vous choisissez comme Mode de connexion Connexion automatique, votre routeur sans fil se connecte à Internet lorsque c'est nécessaire, sans demander confirmation.

Nom d'utilisateur Mot de passe Retapez le mot de passe Mode de connexion ○ Connexion manuelle ○ Connexion automatique

Entrez le Nom d'utilisateur et le Mot de passe que vous avez reçus de votre fournisseur d'accès Internet.
Entrez de nouveau le mot de passe dans le champ Retapez le mot de passe.

Sélectionnez Connexion manuelle pour toujours se connecter manuellement sur Internet. Ceci permet de faire des économies si vous avez opté pour une connexion taxée à la durée. Reportez-vous aux indications fournies p. 91 pour établir/couper manuellement une connexion.Sélectionnez Connexion automatique pour laisser certaines applications telles qu’un navigateur Web ou un logiciel de messagerie se connecter automatiquement sur Internet.Dans les deux cas, la connexion est coupée automatiquement au bout d’une certaine période d’inactivité (valeur par défaut : 5 minutes). Cette valeur peut être modifiée dans Installation avancée (voir p. 82).

Quand vous avez entré les données, cliquez sur SUIVANT.

Configuration de la connexion avec adresse IP dynamique

Remplissez cette page si vous recevez une Adresse IP dynamique de votre fournisseur d'accès Internet. Dans ce cas, votre routeur est un client DHCP.

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet. Utilisez les valeurs par défaut si votre FAI n'a pas fourni ces données.

Nom d'hôte (s'il est nécessaire à votre fournisseur)
Nom de domaine
Adresse MAC externe

Dans la plupart des cas, si vous n'avez pas reçu de nom d'hôte, de nom de domaine ou d'indications de votre fournisseur sur un éventuel contrôle d'adresse MAC externes, cliquez simplement sur SUIVANT sans rien modifier dans cet écran.

Dans le cas contraire, si vous avez reçu:

un nom d'hôte de votre fournisseur d'accès Internet, entrez-le dans le champ Nom d'hôte.
un nom de domaine de votre fournisseur d'accès Internet, entrez-le dans le champ Nom de domaine.
de votre fournisseur une indication de contrôle d'Adresse MAC, vérifiez alors que l'adresse indiquée à l'écran corresponde à celle du port WAN du routeur. Puis, cliquez simplement sur SUIVANT sans la modifier.

[18499]

Avec ce type de connexion, votre routeur reçoit une Adresse IP dynamique du fournisseur d'accès Internet ou du modem si ce dernier est également équipé d'un client DHCP (dynamique).Si vous souhaitez configurer un des PC de votre réseau en tant que serveur, vous pouvez utiliser le service DynDNS du routeur (voir p. 89).

Configuration de l'adresse IP de la connexion

Remplissez cette page si vous avez reçu une Adresse IP fixe de votre fournisseur d'accès Internet.

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet.

Adresse IP
Masque de sous-réseau
Passerelle par défaut
DNS (option)

Entrez dans les champs Adresse IP, Masque de sous-réseau et Passerelle par défaut les données que vous avez reçues de votre fournisseur d'accès Internet.
Dans le champ DNS (en option), vous pouvez entrer l'adresse IP d'un serveur DNS de votre choix. Si vous laissez ce champ vierge, le fournisseur d'accès Internet utilise automatiquement son serveur DNS par défaut.
Quand vous avez entré les données, cliquez sur SUIVANT.

Configuration de la connexion via PPTP

Remplissez cette page si vous établissez la connexion Internet via un modem ADSL avec le Point-to-Point Tunneling Protocol (PPTP).

Etape 2 / 3 : Configurer votre connexion Internet

Spécifiez les paramètres que vous avez reçus de votre Fournisseur d'Accès Internet.

Si vous choisissez comme Mode de connexion Connexion automatique, votre routeur sans fil se connecte à Internet lorsque c'est nécessaire, sans demander confirmatio.

Réception d'adresse IP:	manuelle automatique
Adresse IP locale:
Masque de sous-réseau local:
Adresse IP du serveur PPtP:
Nom d'utilisateur
Mot de passe
Retapez le mot de passe
Mode de connexion	Connexion manuelle	Connexion automatique

Si vous avez reçu une Adresse IP fixe pour le routeur, sélectionnez à côté du champ Réception d'adresse IP l'option manuelle puis entrez l'adresse IP et le masque de sous-réseau qui vous ont été communiqués.
Si le routeur reçoit automatiquement son adresse IP (via DHCP), sélectionnez à côté du champ Réception d'adresse IP l'option automatique.
Entrez les autres paramètres de connexion, l'Adresse IP du serveur PPTP ainsi que le Nom d'utilisateur et le Mot de passe dans les champs correspondants.
Entrez de nouveau le mot de passe dans le champ Retapez le mot de passe.

Sélectionnez Connexion manuelle pour toujours se connecter manuellement sur Internet. Ceci permet de faire des économies si vous avez opté pour une connexion taxée à la durée. Reportez-vous aux indications fournies p. 91 pour établir/couper manuellement une connexion.

Sélectionnez Connexion automatique pour laisser certaines applications telles qu'un navigateur Web ou un logiciel de messagerie se connecter automatiquement sur Internet.

Dans les deux cas, la connexion est coupée automatiquement au bout d'une certaine période d'inactivité (valeur par défaut : 5 minutes). Cette valeur peut être modifiée dans Installation avancée (voir p. 82).

Quand vous avez entré les données, cliquez sur SUIVANT.

Test de la connexion WAN et fin de la configuration

Vous pouvez alors contrôler si la connexion Internet fonctionne.

Etape 3 / 3 : Tester vos réglages

Vous avez à présent fini vos réglages de base. Effectuez une connexion test pour voir si vos réglages sont corrects. Si la connexion test échoue, vérifiez les étapes précédentes.

Testez les réglages actuels:

Démarrer

Lancez le test de connexion en cliquant sur Démarrer test.

Une fenêtre s'affiche contenant les étapes et les résultats du test.

Test de connexion PPoE Etape du test Résultat ✓ Test de la connexion Ethernet physique WAN OK ✓ Négociation OK! ✓ Authentication OK! ✓ Etablissement de la connexion PPPoE OK! Received IP address 217.228.211.99 Fermer

En cas d'échec du test, vérifiez les points suivants :

– Tous les câbles sont branchés
- Les appareils sont alimentés en tension
- Les diodes nécessaires sont allumées

Si vous ne constatez aucun problème matériel, revérifiez vos paramètres (voir aussi

Remarque Accès, p. 56). Pour ce faire, cliquez sur PRECEDENT.

Installation de Base (Recommandé la première fois)

◆ Fermez la fenêtre de test.
Si le test réussit, cliquez sur SUIVANT.
- Cliquez dans la page suivante sur TERMINER pour terminer la configuration.

Votre routeur essaie alors de se connecter à Internet. Lorsque la connexion est établie, ceci est indiqué sur la page d'accueil du routeur par un icône en forme de globe terrestre animé et le message En ligne apparaît.

Votre routeur est alors configuré et prêt à fonctionner.

Configuration des mesures de sécurité

Installation de sécurité vous permet de configurer les paramètres améliorant la sécurité de votre réseau. Vous pouvez

• définir un mot de passe pour la configuration du routeur (voir ci-dessous),
• changer le SSID prédéfini (voir p. 65),
  ♦ coder les liaisons radio (Cryptage) (voir p. 67),
  restreindre l'accès à votre réseau local (voir p. 68),
• sauvegarder la configuration du routeur dans un fichier (voir p. 69).

L'interface utilisateur du routeur vous accompagne durant toute la configuration des options de sécurité. Quand vous avez rempli une page, cliquez sur SUIVANT. Si vous souhaitez modifier vos saisies ou les revérifier, cliquez sur PRECEDENT.

Sélectionnez Installation de sécurité sur la page d'accueil pour lancer la configuration des options de sécurité.

Définition d'un mot de passe

Durant la première étape de l'Installation de sécurité, vous pouvez définir un mot de passe. Par défaut la configuration de votre routeur n'est pas protégée par mot de passe. Afin d'éviter que des personnes non autorisées ne tentent de modifier votre configuration, vous devez définir un mot de passe et le modifier de temps à autre.

Etape 1 / 5 : Définir le mot de passe de connexion

Vous pouvez définir un mot de passe de connexion pour protéger la configuration de votre routeur. Entrez un mot de passe (32 caractères maximum, caractères valides : A-Z, a-z, 0-9) et confirmez le nouveau mot de passe. Si vous ne souhaitez pas utiliser de mot de passe, laissez ces champs de saisie vides.

Gardez bien le mot de passe en mémoire.

Entrez le nouveau mot de passe :

Confirmez le nouveau mot de passe :

Configuration des mesures de sécurité

Entrez un mot de passe dans le champ Entrez le nouveau mot de passe puis entrez-le de nouveau dans le champ Confirmez le nouveau mot de passe.

Le mot de passe peut contenir jusqu'à 32 caractères alphanumériques. La casse (majuscule, minuscule) est indifférente. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Mélangez des lettres et des chiffres.

i	Si vous avez oublié le mot de passe, vous devez réinitialiser votre routeur (voir p. 108).Attention : cette opération rétablit tous les paramètres par défaut du routeur. Plus aucun mot de passe n'est attribué.

Pour passer à l'étape suivante de l'Installation de sécurité, cliquez sur SUIVANT.

Définition du SSID – SSID invisible

Afin de pouvoir communiquer entre eux, les ordinateurs et le routeur du réseau reliés en sans-fil doivent tous utiliser le même SSID (Service Set Identifier).

Le Gigaset SE 505 dsl/cable est livré avec le SSID ConnectionPoint. Pour des raisons de sécurité, il est recommandé de changer ce SSID après la première installation puis de désactiver la fonction de diffusion (passage de SSID visible à invisible).

Etape 2 / 5 : ID de réseau sans fil (SSID)

Vous pouvez modifier la SSID pour distinguer votre routeur sans fil des autres. 32 caractères maxi. (A-Z, a-z, 0-9).

Si vous modifiez la SSID, vous devez reconnecter vos PC à votre routeur sans fil.

ID de réseau sans fil (SSID) :

ConnectionPoint

Vous avez besoin de la SSID lorsque vous connectez vos PC à votre routeur sans fil.

Si vous optez pour une SSID invisible, votre routeur ne diffuse pas sa SSID. Par conséquent, vous devez connaître votre SSID si vous souhaitez établir une connexion avec votre réseau.

Visibilité SSID

- Activer

○ Désactiver

Si vous configurez une SSID invisible, mémorisez la SSID !

ID de réseau sans fil (SSID)

Entrez une chaîne de caractères. La casse est prise en compte (attention donc aux minuscules et majuscules). Le SSID peut contenir jusqu'à 32 caractères alphanumériques.

i

Attention : lorsque l'Installation de sécurité est terminée, la liaison avec les adaptateurs réseau sans fil est coupée jusqu'à ce que ce nouveau SSID soit également entré sur tous les appareils du réseau sans-fil.Vous trouverez un exemple détaillé de modification du SSID dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Configuration des mesures de sécurité

◆ SSID visible

Si cette option est activée, le Gigaset SE505 dsl/cable envoie le SSID à chaque transmission de données. Dans ce cas, toute personne ayant mis le réseau sur écoute peut avoir accès au réseau local via le SSID. En outre, le SSID de votre routeur est affiché sur les PC équipés d'un adaptateur réseau sans fil.

Si l'option est désactivée, les composants réseau sans fil voulant établir une connexion avec le réseau local doivent connaître votre SSID. Ceci procure une certaine protection contre les accès non autorisés.

Pour passer à l'étape suivante de l'Installation de sécurité, cliquez sur SUIVANT.

Définition du codage de la radio (Cryptage)

Si vous transmettez des données sensibles via des canaux sans fil, nous vous recommandons d'activer le Cryptage WEP sur vos composants réseau sans fil.

i	La technologie Wired Equivalent Privacy (WEP) permet d'apporter une protection entre les données transmises entre les nœuds sans fil. Cependant, le WEP n'assure aucune protection des transmissions au sein du réseau filaire ou sur Internet.

Etape 3 / 5 : Définir le code WEP (Wired Equivalent Privacy)

Le code WEP protège votre réseau sans fil contre un accès non autorisé. Son utilisation est conseillée.

Sélectionnez le mode WEP

○ code WEP 128 bit

○ code WEP 64 bit

◎ Ne pas utiliser de code WEP

Attention : nous conseillons l'utilisation du code WEP !

Marche à suivre pour activer le cryptage WEP dans vos composants réseau sans fil :

1. Activez le cryptage WEP sur votre Gigaset SE 505 dsl/cable et créez un code 64 ou 128 bits. Notez le nouveau code.
2. Activez le cryptage WEP sur les adaptateurs réseau sans fil puis entrez le code 64 ou 128 bits créé.

Lorsque vous activez le cryptage WEP, un écran vous propose de choisir entre le 64 bits ou le 128 bits (plus puissant). Quel que soit votre choix, il devra être le même sur le routeur et sur les composants sans-fil (PC) qui souhaitent communiquer avec ce dernier. Le N° et la clé saisis (après ce choix) devront être également les mêmes sur tous les composants.

i	Vous trouverez un exemple détaillé de définition du cryptage WEP dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Pour passer à l'étape suivante de l'Installation de sécurité, cliquez sur SUIVANT.

Autorisation d'accès au réseau local pour certains PC

Dans cet étape, vous pouvez accorder au max. à 32 PC l'accès au réseau local. Tous les autres ne pourront pas se connecter. Le contrôle d'accès est réalisé à l'aide de l'Adresse MAC des PC.

Etape 4 / 5 : Contrôle d'accès MAC

Vous pouvez définir les PC qui ont accès à votre réseau sans fil. Ils sont identifiés par leur adresse MAC qui identifie de façon univoque l'adaptateur de réseau sans fil. C'est à cela que sert la liste de contrôle d'accès MAC, sinon ne l'utilisez pas.

Liste de contrôle d'accès MAC :

Activer

Désactiver

Par défaut, le contrôle d'accès est désactivé. Tous les PC utilisant le bon SSID peuvent se connecter. Pour conserver ce paramètre, cliquez sur SUIVANT.

Pour contrôler l'accès au réseau local, activez l'option Liste de contrôle d'accès MAC. La dernière liste de contrôle d'accès définie s'affiche et est utilisée pour le contrôle. Seuls les PC présent sur cette liste peuvent se connecter sur le routeur.

Lorsque vous activez le contrôle d'accès MAC, vous devez au moins entrer dans la liste le PC à partir duquel vous configurez le routeur. Sinon, vous n'aurez plus accès à l'interface utilisateur du routeur. Un message d'erreur correspondant s'affiche alors à l'écran.

Si, par accident, vous avez coupé l'accès de tous les PC au routeur, deux possibilités s'offrent à vous :

Réinitialiser le routeur (voir p. 108).
♦ Relier un PC au routeur via un des connecteurs LAN. Le contrôle d'accès MAC n'étant valable que pour les PC raccordés par une connexion sans fil, vous pouvez remodifier la configuration du routeur à partir du PC raccordé par liaison filaire.

Vous trouverez un exemple détaillé de création d'une Liste de contrôle d'accès MAC dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Pour passer à l'étape suivante de l'Installation de sécurité, cliquez sur SUIVANT.

Sauvegarde de la configuration du routeur dans un fichier et fin de l'installation

Dans cette dernière étape de l'Installation de sécurité, vous pouvez sauvegarder les paramètres de votre routeur dans un fichier et enregistrer ce dernier sur votre PC ou un autre support de stockage. Le cas échéant, ce fichier vous permet de restaurer la configuration de votre routeur. Pour restaurer les données sauvegardées, sélectionnez dans Installation avancée, l'option Administration – Sauvegarde et restauration.

Etape 5 / 5 : Terminer

Vous pouvez sauvegarder vos réglages sur votre PC. Si ultérieurement vous rencontrez des problèmes avec la configuration de votre routeur, vous pouvez transférer ce fichier de configuration à votre routeur. Cette fonction est disponible dans le menu de configuration avancé, administrateur, sauvegarde & restauration.

□ Enregistrer la configuration sur le PC

Vous trouvez d'autres fonctions de sécurité comme le filtrage et le renvoi de port dans l'installation avancée.

Si vous avez modifié la SSID ou le code WEP, vous allez perdre la connexion avec le routeur. Vous devez entrer les mêmes réglages dans l'utilitaire de votre PC raccordé sans fil.

Pour sauvegarder les paramètres du routeur, activez l'option Enregistrer la configuration sur le PC.
Si vous ne souhaitez pas sauvegarder la configuration, désactivez l'option Enregistrer la configuration sur le PC.
- Cliquez sur TERMINER pour quitter l'installation de sécurité.

Si vous avez activé l'option Enregistrer la configuration sur le PC, vous devez alors indiquer sous quel nom et à quel emplacement le fichier doit être enregistré.

Les nouveaux paramètres sont à présent activés dans le routeur.

i	Vous devez à présent configurer le SSID et, le cas échéant, le code WEP pour tous les adaptateurs réseau de votre PC. Vous pouvez alors vous reconnecter sur le routeur.

Configuration avec l'Installation avancée

Dans l'Installation avancée, vous pouvez configurer toutes les options du Gigaset SE505 dsl/cable. Vous pouvez également au besoin modifier les paramètres configurés dans l'Installation de base ou l'Installation de sécurité. Le tableau ci-dessous décrit les fonctionnalités de l'Installation avancée.

Menu	Description
Réglages sans fil	Pour configurer les options des communications sans fil (canal, SSID et cryptage) et restreindre l'accès au routeur (voir p. 71).
LAN	Pour modifier l'Adresse IP privée du routeur (192.168.2.1 par défaut) et configurer l'affectation dynamique des adresses (voir p. 76). Ce menu permet également d'activer/de désactiver la fonction Universal Plug & Play (UPnP) du routeur (voir p. 77).
WAN	Pour contrôler/modifier la configuration de l'accès Internet du routeur ou sélectionner son mode de fonctionnement (Routeur ou Pont) (voir p. 80).
Filtre	Pour configurer les fonctions de sécurité et les fonctions spéciales telles que le contrôle d'accès Internet des PC du réseau local ou la protection contre les attaques de hacker ou de pirates – (voir p. 84).
Serveur virtuel	Pour effectuer les configurations nécessaires pour mettre à disposition des services sur Internet (voir p. 86).
Administration	Pour effectuer des opérations d'administration telles que la sauvegarde de la configuration du routeur, l'attribution d'un mot de passe ou le réglage du fuseau horaire du routeur (voir p. 91).

Configuration des connexions sans fil

Pour créer une liaison sans fil entre des PC à l'aide du Gigaset SE 505 dsl/cable, le routeur doit être configuré en tant que Point d'accès d'un réseau sans fil (WLAN). Il est en outre important de garantir la sécurité de votre réseau local. Sélectionnez Réglages sans fil pour effectuer la configuration. Cette option vous permet

d'activer le module sans fil du routeur et d'effectuer les réglages de base (voir ci-dessous),
de définir le Cryptage des liaisons radio (voir p. 74) et
de restreindre l'accès au réseau local du routeur (voir p. 75).

Réglages de base

Cette page vous permet de configurer le routeur en tant que Point d'accès d'un réseau local sans fil. Vous pouvez activer ou désactiver le module sans fil et définir d'autres paramètres du mode sans fil.

- Cliquez sur l'option Réglages de base du menu Réglages sans fil.

Canal et SSID

Cette page vous permet de définir l'id du réseau sans fil (SSID), le type de réseau (SSID visible / invisible). Si la SSID est invisible, cela signifie que vous devez connaître la SSID de votre réseau car elle n'est pas apparente pour les PC sans fil. En cas d'interférences avec un autre routeur sans fil, vous pouvez modifier le numéro de canal. Le mode et le débit de transmission peuvent être fixés en option.

Si vous configurez une SSID invisible, mémorisez la SSID !

Si vous désactivez le réseau sans fil, vous devez connecter votre PC câblé à votre Buddy EU pour activer à nouveau le réseau sans fil.

Réseau sans fil : ● Activer ○ Désactiver SSID : ConnectionPoint SSID visible : ● Activer ○ Désactiver Canal : 11 Nom du point d'accès : Gigaset_SE505 BSSID : 00:90:96:52:3b:7c Mode de transmission : mode mixte Débit de transmission : Auto

Réseau sans fil

Les appareils sans fil ne peuvent se connecter sur le routeur que si son module sans fil est activé. Activez cette option pour autoriser des connexions sans-fil sur le routeur.

◆ SSID

Afin de pouvoir communiquer entre eux, les composants réseau reliés par liaison sans fil doivent tous utiliser le même SSID (Service Set Identifier).

Le Gigaset SE 505 dsl/cable est livré avec le SSID ConnectionPoint. Pour des raisons de sécurité, il est recommandé de modifier ce SSID.

Entrez une chaîne de caractères. La casse est prise en compte. Le SSID peut contenir jusqu'à 32 caractères alphanumériques.

i

Attention : la liaison avec les adaptateurs réseau sans fil est coupée jusqu'à ce que ce nouveau SSID soit également entré sur tous les appareils raccordés.Vous trouverez un exemple détaillé de modification du SSID dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

◆ SSID visible

Si cette option est activée, le Gigaset SE505 dsl/cable envoie le SSID à chaque transmission de données. En outre le SSID du routeur est affiché sur les PC équipés d'un adaptateur réseau sans fil. Dans ce cas, toute personne ayant mis le réseau sur écoute peut avoir accès au réseau local via le SSID.

Si vous désactivez l'option SSID visible, le SSID de votre routeur n'est pas affiché. Ceci augmente le niveau de sécurité et permet d'empêcher les accès non autorisés au réseau sans fil. Notez toutefois le SSID. Vous en avez besoin pour connecter les PC sur le routeur.

Numéro de canal

Canal utilisé par le Gigaset SE505 dsl/cable pour communiquer avec les autres composants réseau sans fil. Les composants sans fil doivent utiliser le même canal radio pour pouvoir communiquer entre eux.

i	La configuration des canaux est limitée par des réglementations locales (voir par ex. Restrictions d'usage pour la France, p. 5). Elles définissent le nombre de canaux disponibles. La valeur prédéfinie est fonction du pays sélectionné (voir p. 52). Ne changez pas ce paramètre sans raison valable.

Nom du point d'accès

Pour donner un nom à votre routeur. Ce nom est nécessaire si vous souhaitez utiliser votre routeur pour le Roaming. Si vous n'effectuez pas de roaming, laissez la valeur par défaut.

BSSID

Affichage du BSSID du routeur. Paramètre affiché à titre indicatif et ne pouvant pas être modifié.

Mode de transmission

Le mode de transmission indique si la transmission sans fil s'effectue selon la norme IEEE 802.11b ou IEEE 802.11g, ou bien si les deux modes de transmission sont possibles (Mode mixte). La principale différence entre les deux normes est le Débit de transmission : IEEE 802.11b – maximum 11 Mbps, IEEE 802.11g – maximum 54 Mbps. Si les appareils du réseau sans fil utilisent les deux normes, conservez la valeur par défaut Mode mixte.

Débit de transmission

Le débit de transmission est fonction du mode de transmission choisi. La liste déroulante affiche les valeurs possibles. Conservez le paramètre par défaut Auto.

- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Définition du codage (cryptage)

Si vous transmettez des données sensibles via des canaux sans fil, nous vous recommandons d'activer le Cryptage WEP sur vos composants réseau sans fil.

i	La technologie Wired Equivalent Privacy (WEP) permet de protéger les données transmises entre les nœuds sans fil. Cependant, le WEP n'assure aucune protection des transmissions au sein du réseau filaire ou sur Internet.

Marche à suivre pour activer le cryptage WEP dans vos composants réseau sans fil :

1. Activez le cryptage WEP sur votre Gigaset SE505 dsl/cable et créez un code 64 ou 128 bits. Notez le nouveau code.
2. Activez le cryptage WEP sur les adaptateurs réseau sans fil puis entrez le code 64 ou 128 bits créé.

Vous pouvez utiliser des codes standard (64 bits) ou des codes plus puissants (128 bits). Les codes sont générés au format hexadécimal. Vous devez utiliser les mêmes codes d'encryptage et de décryptage pour le routeur Gigaset et pour tous les adaptateurs réseau sans fil.

i	Vous trouverez un exemple détaillé de définition du cryptage WEP dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Contrôle d'accès au réseau local

Dans cette page, vous pouvez définir quels PC ont le droit d'accéder au routeur et ainsi à votre réseau local.

- Cliquez sur l'option Contrôle d'accès du menu Réglages sans fil.

MAC Access Control

Contrôle d'accès MAC : Activé Désactivé Ajoutez à la liste : La nouvelle entrée sera définie par Liste des appareils Adresse MAC PC - Monalisa 00:e0:18:fd:22:c5 Ajouter à la liste Nom de l'appareil Adresse MAC Effacer Patrice aabb:cc:dd:eeff Effacer

Par défaut, le contrôle d'accès est désactivé. Tous les PC utilisant le bon SSID peuvent se connecter.

Le contrôle d'accès est réalisé via l'Adresse MAC des adaptateurs réseau des PC. Si vous souhaitez utiliser le contrôle d'accès, tous les PC possédant une autorisation d'accès doivent être entrés dans la liste d'accès.

[1980]	Lorsque vous activez le contrôle d'accès MAC, vous devez au moins entrer dans la liste le PC à partir duquel vous configurez le routeur. Sinon, vous n'aurez plus accès à l'interface utilisateur du routeur. Un message d'erreur correspondant s'affiche alors à l'écran.Si, par accident, vous avez coupé l'accès de tous les PC au routeur, deux possibilités s'offrent à vous :◆ Réinitialiser le routeur (voir p. 108).◆ Relier un PC au routeur via un des connecteurs LAN. Le contrôle d'accès MAC n'étant valable que pour les PC raccordés par une connexion sans fil, vous pouvez remodifier la configuration du routeur à partir du PC raccordé par liaison filaire.
[1990]	Vous trouverez un exemple détaillé de création d'une liste d'accès dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Configuration LAN

La configuration LAN permet

de définir une adresse IP pour le routeur (voir ci-dessous),
d'activer ou de désactiver la fonction UPnP du routeur (voir p. 77) et
de configurer le serveur DHCP du routeur (voir p. 78).

Définition de l'adresse IP privée du routeur

Dans cette page, vous pouvez changer l'Adresse IP du routeur. L'adresse IP par défaut est 192.168.2.1. Il s'agit de l'Adresse IP privée du routeur. C'est l'adresse du routeur dans le réseau local. Cette adresse peut être choisie dans la zone d'adresses internes autorisées. L'adresse IP publique du routeur lui est attribuée par le fournisseur d'accès Internet.

- Cliquez sur l'option Adresse IP privée du menu LAN.

Adresses IP du routeur interne

Définissez l'adresse IP du routeur interne et le masque de sous-réseau pour votre réseau local.

Adresse IP : 192 . 168 . 2 . 1 Masque de sous-réseau : 255 . 255 . 255 . 0

Pour affecter une autre adresse IP au routeur, entrez cette adresse dans le champ Adresse IP.

i	Utilisez une des adresses de la zone d'adresses réservées pour l'utilisation privée. Il s'agit de la zone d'adresses 192.168.2.1 – 192.168.255.254.

L'adresse par défaut du Masque de sous-réseau est 255.255.255.0. Nous vous conseillons de ne pas la modifier.
- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Utilisation de la fonction Universal Plug & Play

Les PC qui supportent la fonction UPnP (Universal Plug & Play) peuvent proposer d'eux-mêmes des services réseau et utiliser automatiquement les services existants.

i

Le PC doit pour ce faire être équipé du système d'exploitation Windows ME ou Windows XP. Contrôlez le cas échéant si la fonctionnalité UPnP est installée dans le système d'exploitation de votre PC. Même dans le cas de systèmes fonctionnant sous Windows XP ou Windows ME, il peut être nécessaire d'installer ultérieurement les composants UPnP du système d'exploitation. Consultez dans ce cas le manuel d'utilisation de votre PC.

Si la fonction UPnP est installée dans le système d'exploitation de votre PC et activée sur le routeur, certaines applications de ces PC (comme par ex. Microsoft Messenger) peuvent communiquer avec Internet sans que ce soit autorisé de manière explicite. Dans ce cas, le routeur effectue un Renvoi de port automatique (voir p. 122) et permet ainsi de communiquer via Internet.

Si vous avez activé la fonction UPnP sur le routeur, l'icône du UPnP apparaît dans la barre des tâches des PC, sur lesquels l'UPnP est installé. Sous Windows XP, l'icône est également affiché dans les connexions réseau. Cliquez sur cet icône pour accéder directement aux pages de configuration du Gigaset SE505 dsl/cable.

Pour activer la fonction UPnP du routeur :

- Cliquez sur l'option UPnP du menu LAN.

UPnP Si vous ne souhaitez pas utiliser les services UPnP, vous pouvez les désactiver. UPnP: ✓ Activer les services UPnP

Activez UPnP.
- Cliquez sur APPLIQUER.

i	Quand la fonction UPnP est activée, les applications de systèmes externes peuvent occuper lesPortsd’un PC et les utiliser. Ceci représente un risque pour la sécurité du système. Si vous ne souhaitez pas pour cette raison utiliser la fonction UPnP, désactivez-la.

Les PC sur lesquels une application UPnP est en cours d'utilisation et les ports ouverts par cette application sont entrés dans la liste de renvoi de port UPnP.

Pour afficher cette liste, sélectionnez dans le menu Serveur virtuel l'entrée Renvoi de port. La liste est affichée dans la partie inférieure de la page.

Configuration du serveur DHCP

Le routeur est équipé d'un Serveur DHCP activé par défaut. Il permet au routeur d'affecter automatiquement des adresses IP aux PC. Si vous souhaitez attribuer des adresses IP spécifiques (IP fixes) aux PC, vous devez désactiver le serveur DHCP.

Si le serveur DHCP est activé, utilisez l'option Obtenir une adresse IP automatiquement dans la configuration réseau des PC raccordés. Reportez-vous au chapitre « Configuration du réseau local » à partir de la p. 18.
Si vous désactivez le serveur DHCP du routeur, vous devez affecter aux PC des adresses IP fixes. Cette opération est décrite dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

- Cliquez sur l'option Serveur DHCP du menu LAN.

Serveur DHCP

Si Serveur DHCP est activé, le serveur affecte et fournit automatiquement aux PC de votre réseau sans fil une adresse IP non utilisée de son pool. L'étendue du pool peut être spécifiée par l'entrée de l'adresse de début et de fin du pool.

Serveur DHCP : ○ Activé ○ Désactivé Plage du pool IP : De: 192.168.2. 100 A: 192.168.2. 150

Si vous souhaitez utiliser une adresse IP spécifique pour un PC particulier (par ex. lorsque vous utilisez DMZ ou le renvoi de port pour certaines adresses IP), vous pouvez affecter jusqu'à 16 adresses IP prédéfinies aux adresses de PC/MAC dans le tableau ci-dessous.

Ajoutez à la liste : La nouvelle entrée sera définie par ○ Liste des appareils ○ Adresse MAC Monalisa 00:e0:18:fd:22:c5 Ajouter à la liste

Nom de l'appareil Patrice Adresse MAC aa:bb:cc:dd:ee:ff Adresse IP 192.168.2. Effacer Effacer

Activez l'option Serveur DHCP.

Plage du pool IP

Dans Plage du pool IP, entrez la zone d'adresses IP que le routeur doit utiliser pour l'attribution automatique d'adresses IP aux PC.

Entrez l'adresse de début et l'adresse de fin de zone.

i

Les trois premiers champs des adresses IP de début et de fin de zone contiennent toujours les trois premiers champs de l'adresse IP du routeur vu que le masque de sous-réseau est dans tous les cas 255.255.255.x. Ceci signifie que les trois premiers blocs des adresses doivent être identiques pour tous les composants réseau.

Dans la partie inférieure de la page (si vous souhaitez... – voir p. 80), vous pouvez définir une liste de PC auxquels le serveur DHCP doit toujours affecter la même adresse IP. Cette fonction est utile pour définir des filtres ou transmettre des ports à certains PC (voir section « Filtration de l'accès Internet » p. 84 ou « Renvoi de port » p. 88).

Condition sine qua non : le PC concerné doit toujours avoir la même adresse IP.

La liste de PC peut être créée de deux manières :

Avec la liste des PC connectés.

Employez cette méthode quand les PC sont déjà connectés.

• Sélectionnez dans le champ La nouvelle entrée sera définie par l'option Liste des appareils.
• Sélectionnez alors dans la liste les PC autorisés puis cliquez sur Ajouter à la liste.

Par saisie directe de l'Adresse MAC

Employez cette méthode quand les PC à ajouter dans la liste ne sont pas encore connectés au routeur.

Remarque : Utilisez la commande ipconfig /all pour connaître les adresses MAC des adaptateurs réseau sans fil de ces PC.

• Sélectionnez dans le champ La nouvelle entrée sera définie par l'option Adresse MAC.
• Entrez les unes après les autres les adresses MAC des PC devant obtenir une autorisation d'accès. Pour plus de clarté, donnez un nom à chaque PC puis cliquez sur Ajouter à la liste.

Pour effacer une entrée de la liste, cliquez dans la colonne de droite de la ligne correspondante sur Effacer.

- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Configuration WAN

Si vous avez configuré le routeur avec l'Installation de base, sa connexion WAN (accès Internet) est déjà configurée. Dans Configuration WAN de l'Installation avancée, vous pouvez vérifier ou modifier les paramètres.

Vous pouvez également changer le mode de fonctionnement du Gigaset SE505 dsl/cable. Par défaut, le Gigaset SE 505 dsl/cable est configuré comme Routeur. Vous pouvez toutefois également l'utiliser en tant que Pont.

i

En mode Pont, la connexion WAN est utilisée pour faire la liaison avec d'autres réseaux locaux et ne peut pas être utilisée pour accéder à Internet.

Pour modifier les paramètres WAN du routeur :

• Sélectionnez le menu WAN.
• Sélectionnez le mode Routeur (par défaut) ou Pont.

Configuration du mode de fonctionnement Pont

Réglages WAN

Choisissez l'option Routeur si vous utilisez votre routeur pour accéder à Internet (modem) ou l'option Pont si vous connectez votre routeur à un réseau filaire. Note : vous ne pouvez pas utiliser le serveur dhcp en mode pont.

WAN/LAN :

Routeur

Pont

Si vous sélectionnez pour le routeur le mode de fonctionnement Pont, il peut être utilisé comme lien entre son réseau local (LAN) et d'autres modules LAN.

i

Vous devez sélectionner le mode de fonctionnement Pont afin de pouvoir effectuer du Roaming avec le Gigaset SE 505 dsl/cable. Dans ce cas, raccordez l'appareil via le connecteur WAN à une carte Ethernet.

- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Configuration du mode de fonctionnement routeur

Si vous sélectionnez le mode de fonctionnement routeur, les différents types de connexion WAN s'affichent.

- Sélectionnez le type de connexion utilisé.

Les paramètres de configuration correspondants s'affichent (ici pour PPPoE).

Réglages WAN

Choisissez l'option Routeur si vous utilisez votre routeur pour accéder à Internet (modern) ou l'option Pont si vous connectez votre routeur à un réseau filaire. Note : vous ne pouvez pas utiliser le serveur dhcp en mode pont.

WAN/LAN : ◎ Routeur ○ Pont Protocole : ◎ PPPoE ○ PPtP ○ IP statique ○ DHCP

Demandez à votre FAI votre nom d'utilisateur et mot de passe personnels.

En ce qui concerne le mode de connexion, l'option Conserver empêche la coupure de la connexion Internet par votre FAI, alors que l'option Connecter à la demande referme votre session une fois le délai d'inactivité défini écoulé. MRU et MTU sont des données techniques supplémentaires servant à définir le nombre maximum d'éléments transférés pour la partie émission ou réception de votre routeur.

Nom d'utilisateur : Mot de passe : Retapez le mot de passe : Mode de connexion : MRU : 1492 (1440<=MRU Value<=1492) MTU : 1492 (1440<=MTU Value<=1492) Testez les réglages actuels: Démarrer

PPPoE : pour les modems ethernet ADSL par défaut.

DHCP : pour les modems câbles par défaut.

IP fixes (statique) : pour offre IP fixe

PPtP : offre tunelling

Types de connexion disponibles :

- PPPoE : si vous utilisez la méthode PPP over Ethernet (PPPoE) pour votre connexion WAN (par ex. pour T-DSL (T-Online)). La configuration s'effectue comme dans l'Installation de base, voir p. 57.

Paramètres étendus, non disponibles dans l'Installation de base :

- délai d'inactivité maxi.

Intervalle de temps au bout duquel la liaison Internet doit être coupée automatiquement lorsque aucune donnée n'est transmise.

- Si vous activez l'option Conserver, le routeur est connecté en permanence sur Internet. Ce paramètre peut entraîner des frais de communication élevés si vous avez opté pour une connexion Internet taxée à la durée.

- En général, il n'est pas nécessaire de changer les valeurs des paramètres MRU et MTU.

PPTP : si vous utilisez le Point-to-Point Tunneling Protocol (PPTP) pour votre connexion WAN. La configuration s'effectue comme dans l'Installation de base, voir p. 60.

Paramètres étendus, non disponibles dans l'Installation de base :

- délai d'inactivité maxi.

Intervalle de temps au bout duquel la liaison Internet doit être coupée automatiquement lorsque aucune donnée n'est transmise.

- Si vous activez l'option Conserver, le routeur est connecté en permanence sur Internet. Ce paramètre peut entraîner des frais de communication élevés si vous avez opté pour une connexion Internet taxée à la durée.

IP statique : si vous avez reçu une Adresse IP fixe de votre fournisseur d'accès Internet pour la connexion WAN du routeur. La configuration s'effectue comme dans l'Installation de base, voir p. 59.

Paramètres étendus, non disponibles dans l'Installation de base :

- Serveur DNS

Entrez les adresses IP de vos serveurs DNS préférés. Si vous n'indiquez aucun serveur DNS, le fournisseur d'accès Internet utilise son serveur DNS par défaut.

- Nom de domaine

Entrez le nom de domaine de votre routeur si vous en avez reçu un de votre fournisseur d'accès Internet.

DHCP : si le routeur reçoit une Adresse IP dynamique de votre fournisseur d'accès Internet pour la connexion WAN. La configuration s'effectue comme dans l'Installation de base, voir p. 58.

i

Si votre fournisseur d'accès Internet a utilisé l'adresse MAC d'un de vos PC lors de la configuration de la connexion, raccordez uniquement au routeur le PC enregistré puis cliquez sur Cloner. L'adresse MAC active du routeur est alors remplacée par l'adresse MAC du PC déjà enregistré. Si vous n'êtes pas sûr du PC à utiliser comme identifiant, demandez à votre fournisseur d'accès Internet d'enregistrer une nouvelle adresse MAC pour votre compte. Utilisez alors cette adresse MAC pour le routeur.

Lorsque les paramètres de connexion ont été entrés, lancez le test de connexion en cliquant sur Test.

Une fenêtre s'affiche contenant les étapes et les résultats du test (voir p. 61).

En cas d'échec du test, vérifiez les points suivants :

• Tous les câbles sont branchés
• Les appareils sont alimentés en tension
• Les diodes nécessaires sont allumées

Si vous ne constatez aucun problème matériel, revérifiez vos paramètres.

◆ Fermez la fenêtre de test.
- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

i

Point important : lors de la configuration, les paramètres de connexion WAN sont enregistrés dans le routeur. Avant de transmettre votre routeur à une autre personne ou de le faire remplacer par un revendeur, il est fortement recommandé de rétablir la configuration par défaut. Sinon, des personnes non autorisées pourraient utiliser vos paramètres de connexion Internet et vous causer des frais de supplémentaires. Pour plus de renseignements sur la réinitialisation du routeur, voir p. 108.

Filtration de l'accès Internet

Le menu Filtre permet de prendre des mesures pour améliorer la sécurité de votre réseau. Vous pouvez

• protéger votre réseau local des ping depuis Internet (voir ci-dessous),
  restreindre pour certains PC l'accès à Internet et à des services précis (voir ci-dessous) et
  restreindre l'accès à certaines pages Web pour les utilisateurs de votre réseau local (voir p. 85), sorte de contrôle parental.

Protection contre les accès ping depuis Internet

Ping est une commande permettant de rechercher sur Internet les utilisateurs de réseaux locaux. Si votre routeur est visible sur Internet, il peut être la cible d'attaques de hacker ou de pirates. Il est de ce fait recommandé de désactiver cette option.

Dans certains cas, la commande ping est toutefois utile, par ex. pour faire des tests lors de la recherche de pannes. Dans ce cas, activez cette option de manière temporaire.

- Cliquez sur l'option Services Internet du menu Filtre.

Filtres

En désactivant Réponse ping port WAN, vous sécurisez davantage votre routeur contre les attaques possibles d'hôtes externes. Pour les PC de votre réseau local, vous pouvez définir les services dont l'utilisation est autorisée sur Internet. Les autres services sont filtrés. Le tableau peut comporter jusqu'à 16 entrées.

Réponse ping port WAN :

Désactivé

○ Activé

Filtres :

Désactivé

○ Activé

Activez ou désactivez l'option Réponse ping port WAN.
- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Restriction d'accès Internet des PC du réseau local

Par défaut, tous les PC connectés sur le routeur peuvent accéder à tous les services Internet.

Grâce à la fonction Filtre, vous pouvez définir individuellement les services auxquels peuvent accéder les PC et améliorer ainsi la sécurité de votre réseau local. Utilisez dans ce but la page Filtre représentée ci-dessus.

Vous trouverez un exemple détaillé de création d'un filtre Internet dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Interdiction d'accès à certains domaines et pages Internet

Vous pouvez empêcher les utilisateurs de votre réseau local d'accéder à certains domaines et pages Internet en définissant un filtre pour URL (adresses Internet). Si une URL est filtrée, l'adresse exacte répertoriée dans la liste ainsi que toutes les URL associées sont interdites d'accès. Si un nom de domaine est entré dans la liste, le domaine complet (y compris toutes les URL de son arborescence) est bloqué.

- Cliquez sur l'option Filtres URL du menu Filtre.

Filtres URL

Lorsque les filtres URL sont activés, une demande est bloquée si n'importe laquelle des entrées de la liste apparaît dans l'URL demandée.

Filtres URL : ○ Activé ○ Désactivé Sélectionnez l'URL que vous souhaitez bloquer : Ajouter à la liste URL Effacer www.xyz-domain.com Effacer

Vous trouverez un exemple détaillé de création de filtres URL dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Configuration du routeur en tant que serveur virtuel

Si vous voulez proposer à d'autres utilisateurs des fichiers ou des services Web qui se trouvent également sur un ordinateur de votre réseau local, vous devez configurer votre ordinateur en tant que serveur (FTP ou HTTP). La fonction Pare-feu du routeur n'autorise généralement pas aux sources « externes » d'accéder aux PC du réseau local. Pour mettre à disposition les données de PC locaux sur Internet, vous devez

- placer le PC sur lequel tourne le serveur dans une zone libérée (DMZ) (voir p. 87) ou - configurer le routeur en tant que serveur virtuel. Dans ce cas, les demandes que le routeur reçoit pour le service en question sont transmises par Renvoi de port au PC proposant le service (voir p. 88).

Si le routeur reçoit une Adresse IP dynamique de votre fournisseur d'accès Internet, assurez-vous que le service soit toujours accessible, malgré le changement permanent d'adresse IP du routeur. Utilisez pour ce faire la fonction DynDNS du routeur (voir p. 89).

Vous trouverez un exemple détaillé de configuration du routeur en tant que serveur virtuel dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Ouverture du pare-feu (firewall) pour certains PC (DMZ)

Par défaut, aucun accès aux PC du réseau local n'est possible depuis Internet. Le routeur protège le réseau local avec un Pare-feu. Certaines applications ne peuvent pas fonctionner correctement derrière un pare-feu car elles nécessitent des transmissions de données sans restrictions dans les deux sens. Dans ce cas, vous pouvez définir pour le PC sur lequel tourne de telles applications une zone libérée (DMZ). Si vous définissez une DMZ, toutes les demandes d'un service Internet sont transmises à ce PC si le service en question n'est pas déjà renvoyé vers un autre PC via un Renvoi de port (voir p. 88).

Attention : ce PC n'est alors plus protégé contre les accès non autorisés depuis Internet et représente une zone à risque pour la sécurité de votre réseau. Pour cette raison, n'utilisez cette option que dans certains cas extrêmes.

Pour configurer une DMZ pour un PC, sélectionnez dans le menu Serveur virtuel l'option DMZ.

DMZ (zone libérée)

Si vous définissez un PC comme un hôte DMZ, tous les ports sont renvoyés à ce PC. Si un port est déjà défini dans le renvoi de port, ce port est renvoyé au PC défini dans la liste de renvoi. Ne négligez pas l'aspect de la sécurité si vous souhaitez utiliser DMZ.

DMZ : ○ Activé ○ Désactivé Méthode pour définir les PC : ○ Sélectionner les PC dans la liste ○ Sélectionner les PC manuellement Sélectionnez les PC : Ces PC sont pris en charge de façon active. Monalisa 00:e0:18:fd:22:c5 Ajouter à la liste >>

Service entrant Ce service sera renvoyé à Détails Effacer Pas de DMZ défini!

Vous trouverez un exemple détaillé de configuration d'une DMZ dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Renvoi de port

Le renvoi de port (renvoi de demandes vers des ports précis) est nécessaire si vous voulez proposer sur un PC de votre réseau local des services Serveur Internet. Vous pouvez par ex. faire fonctionner un serveur Web qui met à disposition des pages HTML. Le routeur qui dans ce cas fait office de Serveur virtuel, renvoie les demandes de pages HTML provenant d'Internet vers le PC sur lequel tourne le serveur Web. Vu de l'extérieur, le routeur fait office de serveur. Il reçoit les demandes émanant des utilisateurs distants sur son adresse IP publique et les redirige automatiquement vers les ordinateurs locaux. Les adresses IP privées des serveurs du réseau local restent protégées.

Les services Internet sont adressés par des Ports statiques. Pour le renvoi des demandes de service adressées au serveur proposant effectivement le service, le routeur a besoin d'une table NAT pour les numéros de port. Vous devez créer cette table NAT.

Pour configurer le renvoi de port pour un service, sélectionnez dans le menu Serveur virtuel l'option Renvoi de port.

Renvoi de port

Le renvoi est utilisé pour fournir un accès externe à vos ordinateurs locaux. Si vous souhaitez faire tourner un logiciel de serveur sur un PC de votre réseau local, vous devez renwoyer le service correspondant sur ce PC.

Renvoi de port : Activé Désactivé Méthode pour définir les services : Sélectionner des services prédéfinis dans la liste Définir manuellement les services Sélectionnez le service que vous souhaitez renvoyer : Services prédéfinis Protocole Port ext Port int. HTTP Select PC >>

Service entrant Ce service sera renvoyé à Détails Effacer Nom Port ext. Nom du PC Port int. No filter defined yet !

Vous trouverez un exemple détaillé de renvoi de port dans le document « Cas d'application pratiques et exemples de configuration » sur le CD fourni.

Activation du DNS dynamique

Un service que vous publiez sur Internet est accessible par un Nom de domaine. Ce nom de domaine est identifié par l'Adresse IP publique de votre routeur. Dans le cas où votre fournisseur d'accès Internet attribue dynamiquement l'adresse IP pour la connexion WAN de votre réseau local, l'adresse IP du routeur peut changer. L'affectation au nom de domaine n'est alors plus valable et votre service n'est plus accessible.

Dans ce cas, vous devez vous assurer que l'affectation de l'adresse IP au nom de domaine est actualisée en permanence. Cette fonction est remplie par le service DNS dynamique (DynDNS). Le service DynDNS permet d'attribuer à votre routeur Gigaset un nom de domaine unique et fixe, même s'il ne possède pas d'adresse IP fixe.

On trouve sur Internet différents fournisseurs proposant un service DynDNS gratuit. Le Gigaset SE505 dsl/cable utilise le service DynDNS de DynDNS.org (http://www.DynDNS.org). Si vous utilisez le service de ce fournisseur DynDNS, votre service est alors accessible comme sous-domaine du domaine Internet de DynDNS.org.

Si vous activez la fonction DynDNS du routeur, celui-ci surveille son adresse IP publique. Si elle change, il se connecte sur DynDNS.org et actualise son adresse IP.

i	Avant de pouvoir utiliser la fonction DynDNS du routeur, vous devez ouvrir un compte chez DynDNS.org. Suivez les instructions données sur le site Web de DynDNS.org. Entrez alors les données utilisateur du compte lors de la configuration du routeur.

Pour utiliser la fonction DynDNS du routeur, sélectionnez dans le menu Serveur virtuel l'option DNS dynamique.

DNS dynamique

Le DNS dynamique vous permet de fournir aux utilisateurs d'Internet un nom de domaine (au lieu d'une adresse IP) leur permettant d'accéder à vos serveurs virtuels.

Votre supporte le DNS dynamique donné par le fournisseur : http://www.dyndns.org. Vous devez d'abord vous inscrire.

Le nom d'utilisateur est défini lorsque vous vous enregistrez, votre mot de passe vous est envoyé par e-mail. Le nom de domaine vous est affecté par www.dyndns.org.

Nom d'utilisateur : Mot de passe : Domain Name : .dyndns.org

Entrez le Nom d'utilisateur, Mot de passe et Nom de domaine. DynDNS.org vous a transmis toutes ces informations lors de l'enregistrement à ce service. Exemple de nom de domaine : my_domain.dyndns.org.
- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Administration du Gigaset SE505 dsl/cable

L'interface utilisateur du Gigaset SE505 dsl/cable contient également quelques fonctions utiles pour la gestion de votre routeur. Vous pouvez

• établir/couper manuellement une connexion Internet (voir ci-après),
  ◆ définir l'heure et le fuseau horaire du routeur (voir p. 92),
• définir ou modifier un mot de passe de configuration (voir p. 94),
  paramétrer un PC pour la Gestion à distance (voir p. 95),
  ◆ relancer le routeur (voir p. 95),
  ◆ actualiser le firmware du routeur (voir p. 96),
• sauvegarder les données de configuration du routeur et les restaurer le cas échéant (voir p. 98),
  afficher la configuration et l'état du routeur (voir p. 99).

Etablissement/coupure manuelle d'une connexion Internet

Vous pouvez établir/couper manuellement une connexion Internet. Si vous avez par ex. désactivé lors de la configuration de l'accès Internet la fonction Connexion automatique, les applications Internet (telles que le navigateur Web ou le programme de messagerie électronique) ne peuvent pas se connecter automatiquement à leur lancement. Dans ce cas, vous devez établir manuellement la connexion lorsqu'elle est nécessaire et la couper quand ce n'est plus le cas.

Pour établir/couper manuellement une connexion Internet :

• Ouvrez la page d'accueil du routeur comme décrit p. 45.
  Si l'interface de configuration est déjà lancée, cliquez sur l'icône Accueil de la barre de navigation.
  Si l'interface de configuration n'est pas encore lancée, lancez-la et identifiez-vous.

- Cliquez sur Connecter pour établir une connexion Internet.

Cliquez sur Déconnecter pour couper la connexion.

Définition de l'heure et du fuseau horaire

Marche à suivre pour définir l'heure ou le fuseau horaire de votre routeur :

- Cliquez sur l'option Temps du menu Administration.

Heure

Pour synchroniser votre routeur avec d'autres équipements du réseau, vous pouvez configurer son heure manuellement ou avec un serveur de temps.

Heure actuelle: 2003/05/29 , 21:10:01 Refraîchir Définir l'heure: Par serveur de temps Manuellement Serveur de temps: Fuseau horaire: (GMT+01:00) Amsterdam, Berlin, Bern, Rome, Stockholm, Vienna Heure d'été A partir de Jusque

Définition de l'heure

Deux possibilités s'offrent à vous pour définir l'heure de votre routeur :

Manuellement

Sélectionnez dans le champ Définir l'heure l'option manuellement.

Des champs s'affichent à l'écran dans lesquels vous pouvez entrer l'année, le mois, le jour, les heures et les minutes.

Automatiquement

Sélectionnez dans le champ Définir l'heure l'option Serveur de temps.

Entrez dans le champ Serveur de temps le nom ou l'adresse IP d'un serveur de temps.

i	Exemples de serveurs de temps :◆ ptbtime1.ptb.de◆ ntp.curie.fr◆ tempo.cstv.to.cnr.it◆ ntp0.nl.net◆ chronos.csr.net

• Cliquez sur Mettre à Jour pour recevoir l'heure et la date du serveur de temps.
• Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Définition du Fuseau horaire

Le fuseau horaire est un paramètre important pour de nombreuses opérations Internet. Par ex. des blocs de données envoyés d'un pays précis doivent être classés dans le bon ordre (date et heure d'arrivée) chez le destinataire. Le contrôle d'accès à certains services peut également être commandé en fonction de la date.

Si vous avez configuré votre routeur avec l'Installation de base, le fuseau horaire a déjà été paramétré automatiquement conformément au Pays choisi. Vous pouvez toutefois modifier ici ces réglages si nécessaire.

• Sélectionnez votre fuseau horaire dans la liste.
  Si un passage à l'heure d'été doit être effectué dans votre fuseau horaire, activez l'option Heure d'été puis sélectionnez dans les champs adjacents les dates de début et de fin de l'heure d'été.
• Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Gestion du routeur

Les fonctions d'administration du routeur vous permettent de

• définir un mot de passe d'accès à l'administration du routeur,
  ◆ définir un PC autorisé à gérer le routeur à distance,
  redémarrer le routeur.

Marche à suivre :

- Cliquez sur l'option Gestion du menu Administration.

Gestion

Par sécurité, vous devez spécifier un mot de passe pour que la gestion du routeur soit réservée aux utilisateurs autorisés.

Modifier le mot de passe :

Nouveau mot passe Retaper mot passe

Si vous souhaitez modifier la configuration du routeur depuis un site distant (hors de votre réseau local), vous devez également spécifier l'adresse IP du PC distant.

Gestion à distance :

Désactivé

○ Activé

Adresse hôte

Si votre routeur ne réagit pas correctement, il se peut que vous ayez à réinitialiser votre appareil à distance.

Réinitialiser :

Réinitialiser

Définition d'un mot de passe

Au terme de l'installation, par défaut la configuration de votre routeur n'est pas protégée par mot de passe. Afin d'éviter que des personnes non autorisées ne tentent de modifier votre configuration, vous devez définir un mot de passe et le modifier de temps à autre. Un mot de passe a peut-être déjà été défini dans l'installation de sécurité. Vous pouvez alors le modifier dans cette fenêtre.

Entrez un mot de passe dans le champ Entrer le nouveau mot de passe.
Entrez-le de nouveau dans le champ Confirmer le nouveau mot de passe.

Le mot de passe ne doit pas dépasser 32 caractères. La casse est indifférente. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Combinez des lettres, des chiffres et des caractères spéciaux.

i	Dans le cas où vous avez oublié votre mot de passe, vous devez réinitialiser votre routeur (voir p. 108).Attention cependant :tous lesparamètres par défaut sont alors rétablis. Plus aucun mot de passe n'est attribué.

- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Définition de la Gestion à distance

La Gestion à distance permet de configurer le Gigaset SE505 dsl/cable depuis un PC ne se trouvant pas au sein de votre réseau local, à l'aide d'un navigateur Web standard.

Activez l'option Gestion à distance.
Entrez dans le champ Adresse hôte l'adresse IP du PC distant devant accéder à l'interface utilisateur de votre routeur.

i

Les fournisseurs d'accès Internet affectent souvent une adresse IP dynamique au PC qui se connecte. Cette adresse peut changer à chaque connexion. Assurez-vous que le PC distant possède toujours la même adresse IP (adresse IP fixe ou statique).Si vous choisissez 0.0.0.0 comme adresse IP, n'importe quel PC pourra accéder à distance à la configuration du Gigaset SE505 dsl/cable.

- Cliquez sur le bouton APPLIQUER pour valider les paramètres.

Redémarrage du routeur

Si le routeur présente des dysfonctionnements, vous pouvez le relancer. Il devrait alors fonctionner de nouveau correctement.

Pour ce faire, cliquez sur Réinitialiser.
Le redémarrage du routeur ne prend quelques secondes.

i	Vous pouvez également relancer le routeur en débranchant puis rebranchant le câble d'alimentation secteur.

Actualisation du firmware

Vous devez effectuer une mise à jour du firmware

lorsque Siemens publie une nouvelle version du firmware ou
si vous souhaitez utiliser une langue non prédéfinie dans le routeur (l'Anglais et l'Allemand sont les langues prédéfinies). Reportez-vous dans ce cas à la description de la p. 46.

Pour charger le dernier firmware sur le routeur, vous devez d'abord vous procurer la dernière version disponible. Vous la trouverez sur le site Internet de Siemens www.my-siemens.com/se505. Téléchargez le nouveau firmware du site et enregistrez-le sur votre PC.

Ensuite, procédez comme suit :

• Stoppez toutes les opérations au sein de votre réseau local.
• Cliquez sur l'option Actualisation du firmware du menu Administration.

Firmware

Sur cette page, vous pouvez contrôler votre version de firmware actuelle ou la mettre à niveau avec un nouveau fichier de firmware enregistré sur votre PC.

Version actuelle du firmware : fr_0.00.10 Chemin d'accès du nouveau firmware : Upgrade Browse...

- Cliquez sur Parcourir puis sélectionnez le fichier téléchargé. Le fichier correspondant se présente sous la forme siemens_nn.x.yy.zz. « nn » est le code de la langue souhaitée :

de	Allemagne
fr	France
it	Italie
nl	Pays-Bas
sp	Espagne

x.yy.zz est le numéro de version du firmware, par ex. siemens_fr_0.00.13.

i	Le nouveau firmware anglais est chargé sur le routeur en même temps que celui de la langue sélectionnée.

• Cliquez sur Mettre à Jour.
  Une fenêtre s'ouvre dans laquelle vous devez confirmer la mise à jour du firmware. Cliquez sur OK.

Dans une autre fenêtre, le programme vous indique que le routeur ne peut pas être utilisé durant la mise à jour (env. 1 min.). Confirmez rapidement ce message en cliquant sur OK.

!	Certains navigateurs stoppent la mise à jour si vous ne cliquez pas immédiatement sur OK.

Le routeur actualise alors son firmware.

!	N’éteignez pas le routeur durant la mise à jour.

Le routeur est relancé automatiquement quand la mise à jour est terminée. Toutes les diodes s'éteignent. Quand la remise en route est terminée, la diode Power (alimentation) se rallume. Le navigateur affiche alors l'écran de connexion du routeur.

i	Pour vérifier si la mise à jour a réussi, allez sur la pageAperçuet cliquez surEtat(voir p. 100). La version de firmware du routeur est indiquée.

Sauvegarde et restauration de la configuration

Si vous avez personnalisé les paramètres de votre routeur, il est recommandé de sauvegarder cette configuration. En cas de suppression ou d'écrasement accidentel des paramètres, vous pouvez recharger la configuration sauvegardée.

- Cliquez sur l'option Sauvegarde et restauration du menu Administration.

Sauvegarde et restauration

Cette page vous permet de sauvegarder et recharger vos réglages personnalisés. Lorsque votre routeur a été correctement configuré, il se peut que vous souhaitez sauvegarder les réglages actuels. Après réinitialisation de l'appareil, vous pouvez restaurer les réglages précédents, enregistrés dans un fichier de sauvegarde sur votre PC.

Sauvegarder votre configuration actuelle : Sauvegarder Récupérer une configuration sauvegardée : Parcourir... Restaurer

Sauvegarde des données de configuration

• Cliquez sur Sauvegarde.
  Une fenêtre de sélection s'ouvre dans votre navigateur, dans laquelle vous indiquez le nom et l'emplacement du fichier de configuration.

Quand la procédure est terminée, les données de configuration du routeur sont sauvegardées dans le fichier indiqué.

Restauration de la sauvegarde

• Cliquez sur Parcourir puis sélectionnez le fichier de sauvegarde dans lequel se trouve la configuration à restaurer.
• Cliquez sur Restaurer.
  Une fenêtre s'ouvre dans laquelle vous devez confirmer l'opération. Cliquez sur OK.
  Dans une autre fenêtre, le programme vous indique que le routeur ne peut pas être utilisé durant l'opération (env. 1 min.). Confirmez ce message en cliquant sur OK.
  La configuration est alors actualisée.

Affichage de l'état du routeur

Dans les pages Etat, le programme affiche des informations sur la configuration et l'état de connexion du routeur. Vous pouvez appeler les pages d'état suivantes :

Aperçu (voir p. 100)
Sans fil (voir p. 101)
PC dans le réseau local (voir p. 102)
Internet (voir p. 103)
◆ Fichier journal (voir p. 104)

Marche à suivre pour afficher une page Etat :

• Sur la page d'accueil, sélectionnez l'entrée Etat.
• Sélectionnez dans la barre de navigation l'entrée contenant les informations souhaitées.

Aperçu

La page Aperçu contient les informations suivantes :

Aperçu

Vous pouvez voir sur cette page les paramètres les plus significatifs de votre routeur sans fil.

ID de réseau sans fil : ConnectionPoint

Connexion Internet : DéConnexion -

Heure système : 2003/05/29, 21:10:19

Version du firmware : fr_0.00.10

ID de réseau sans fil (SSID)	Ce code est utilisé pour l'identification de votre routeur au sein du réseau local sans fil. Tous les PC voulant se connecter sur le routeur doivent utiliser ce SSID lors de la connexion.
Connexion Internet	Indique le type d'accès Internet.
	PPPoE	Connexion via Point to Point Protocol over Ethernet
	PPTP	Connexion via Point to Point Tunneling Protocol
	IP statique	Connexion avec adresse IP fixe
	DHCP	Connexion avec adresse IP dynamique (client DHCP)
	Cette page indique également si vous êtes actuellement connecté sur Internet ou pas.
Heure système	Indique l'heure et la date.
	Vous pouvez ajuster l'heure système dans Installation avancée via Administration – Temps.
Version du firmware	Indique la version de firmware de votre routeur. Notez la version du firmware avant de prendre contact avec la hotline Siemens.

Sans fil

La page Sans fil contient les informations suivantes :

Sans fil

Ces pages vous donnent l'état de votre réseau sans fil.

ID de réseau sans fil : ConnectionPoint

Numéro de canal : 11

Serveur DHCP : Activer

Adresse IP du routeur interne : 192.168.2.1

Masque de sous-réseau : 255.255.255.0

ID de réseau sans fil (SSID)	Ce code permet l’identification de votre routeur au sein du réseau local sans fil. Tous les PC voulant se connecter sur le routeur doivent utiliser ce SSID lors de la connexion.Vous pouvez modifier le SSID dans Installation avancée via Réglages sans fil – Réglages de base.
Numéro de canal	Canal utilisé par votre routeur pour communiquer avec les PC utilisant une liaison sans fil. Vous pouvez modifier le numéro de canal dans Installation avancée via Réglages sans fil – Réglages de base.
Serveur DHCP	Le Serveur DHCP du routeur attribue automatiquement, quand il est activé, des adresses IP dynamiques aux PC du réseau local. Ce champ indique l’état du serveur DHCP : activé ou désactivé.Vous pouvez modifier ce paramètre dans Installation avancée via LAN – Serveur DHCP.
Adresse IP du routeur interne	Indique l’Adresse IP privée de votre routeur dans le réseau local.Elle diffère de l’adresse IP affectée à votre routeur sur Internet (Adresse IP publique). Par défaut, l’adresse IP privée du routeur est 192.168.2.1.Vous pouvez modifier ce paramètre dans Installation avancée via LAN – Adresse IP privée.
Masque de sous-réseau	Indique le Masque de sous-réseau du routeur. Tous les PC raccordés au routeur doivent utiliser ce masque de sous-réseau.

PC dans le réseau local

La page PC dans le réseau local contient des informations sur les PC connectés sur le routeur.

PC du réseau

Ces PC sont enregistrés sur votre routeur sans fil.

Nom du PC	Adresse IP	Adresse MAC
Monalisa	192.168.2.100	00:e0:18:fd:22:c5

Nom du PC

Nom du PC (le cas échéant), par ex. (MonOrdinateurWindows).

Adresse IP

Adresse IP du PC au sein du réseau local.

Adresse MAC

Adresse matérielle de l'adaptateur réseau reliant le PC au routeur.

Internet

La page Internet contient les informations suivantes :

Internet

Cette page vous montre l'état de la connexion Internet.

Mode d'exploitation du routeur : Routeur

Protocole d'accès à Internet : PPPoE

Adresse IP : 217.80.230.59

Masque de sous-réseau : 255.255.255.255

Passerelle par défaut : 217.5.98.8

Serveur DNS : 212.185.252.201

194.25.2.129

Host Name:

Domain Name:

Mode de Votre routeur peut être utilisé en tant que routeur pour les fonctionnement du connexions Internet ou en tant que pont pour relier un réseau local routeur sans fil avec d'autres réseaux locaux (par ex. Ethernet).

Vous pouvez modifier ce paramètre dans Installation avancée via WAN.

Protocole d'accès Le Protocole utilisé pour la connexion Internet diffère suivant le Internet fournisseur d'accès Internet.

IP statique Connexion avec adresse IP fixe

DHCP Connexion avec adresse IP dynamique (client DHCP)

Adresse IP	Indique l'Adresse IP de votre routeur sur Internet (Adresse IP publique). Elle diffère de l'adresse IP affectée à votre routeur dans le réseau local (Adresse IP privée). L'adresse IP publique est attribuée au routeur par le fournisseur d'accès Internet.
Masque de sous-réseau	Indique le Masque de sous-réseau du routeur sur Internet. Ce masque de sous-réseau est défini par le fournisseur d'accès Internet.
Passerelle par défaut	Adresse IP à laquelle les paquets de données provenant de votre routeur sont tout d'abord envoyés.
Serveur DNS	Adresse IP du serveur DNS.
Nom d'hôte	Nom du routeur sur Internet si un nom d'hôte a été défini.
Nom de domaine	Nom de domaine du routeur sur Internet si un nom de domaine a été défini.
Adresse MAC	Adresse physique de la connexion WAN de votre routeur.

Fichier journal

La page Fichier journal affiche le contenu du fichier journal des connexions Internet. Ce fichier contient des informations sur toutes les connexions et tentatives de connexions Internet. En cas de problèmes avec l'accès Internet, ces informations peuvent être utiles quand vous prenez contact avec la hotline Siemens.

Pour effacer le fichier journal, cliquez sur Effacer. Il ne contient alors plus que les nouveaux événements.

La taille du fichier journal est limitée. Les entrées les plus anciennes sont automatiquement effacées.

Annexe

Dépannage

Ce chapitre décrit les problèmes fréquemment rencontrés et des propositions de solutions. Les diodes du Gigaset SE505 dsl/cable permettent de facilement surveiller son fonctionnement. Les problèmes peuvent être rapidement détectés. Si vous ne pouvez pas résoudre les problèmes de connexions à l'aide des diodes, reportez-vous aux autres sections du tableau ci-dessous.

Symptôme	Cause possible et dépannage
La diode Power est éteinte.	Aucune alimentation électrique.◆ Contrôlez si le bloc-secteur est raccordé au Gigaset SE505 dsl/cable et à une prise de courant.◆ Contrôlez si la prise de courant et le bloc-secteur fonctionnent correctement. Si le bloc-secteur est défectueux, prenez contact avec le S.A.V. (voir p. 111).
La diode LAN d’un appareil raccordé ne s’allume pas.	Aucune liaison avec le réseau local◆ Vérifiez que l’appareil raccordé est bien sous tension.◆ Contrôlez si le câble Ethernet est branché.◆ Contrôlez si le type de câble utilisé est correct (CAT 3, 4 ou 5) et si la longueur du câble ne dépasse pas la longueur admissible (100 m).◆ Contrôlez l’état de la carte réseau de l’appareil et des câbles de liaison. Remplacez le cas échéant la carte réseau ou le câble défectueux.◆ Contrôlez dans le gestionnaire de périphériques de Windows (Poste de travail – Propriétés), si la carte réseau fonctionne correctement. Si le nom du périphérique est précédé d’une croix rouge ou d’un point d’interrogation, le pilote n’est peut-être pas installé ou des ressources sont en conflit. Suivez les instructions de Windows pour résoudre le problème.
La diode WAN est éteinte.	◆ Vérifiez que le modem raccordé est bien sous tension.◆ Contrôlez si le câble de liaison est branché correctement.
Impossible d’établir une connexion Internet.	Contrôlez si vous utilisez le câble approprié pour le branchement du modem. Suivant le type de modem, vous devez utiliser un câble droit ou croisé. Suivez les indications fournies dans le manuel d’utilisation de votre modem. Le câble Ethernet fourni avec votre routeur est un câble droit.Contrôlez si l’optionConnexion automatiqueest désactivée (pour les connexions PPPoE ou PPTP). Dans ce cas, aucun programme ne peut établir automatiquement la connexion Internet.Activez l’optionConnexion automatique. Pour les connexions facturées à la durée, cette configuration peut entraîner des frais de communication plus élevés.La connexion a peut-être été coupée manuellement alors que l’optionConnexion automatiqueest activée.- Rétablissez manuellement la connexion en cliquant sur le boutonConnectorou- Relancez le routeur.Dans ces deux cas, l’optionConnexion automatiquereste activée.
Aucune communication entre un appareil sans fil raccordé et le Gigaset SE505 DSL/cable.	L’adaptateur réseau sans fil n’utilise pas le bon SSID.Changez le SSID de l’adaptateur réseau.Le cryptage WEP est activé sur le Gigaset SE505 DSL/cable mais pas sur l’adaptateur réseau sans fil ou bien ce dernier n’utilise pas le bon code WEP.Activez sur l’adaptateur réseau le cryptage WEP en utilisant le bon code.Si vous ne connaissez pas le code utilisé par le routeur, vous devez le réinitialiser (voir p. 108).Avertissement: Cette opération rétablittousles paramètres par défaut du routeur.
Le Gigaset SE505 dsl/cable ou d'autres PC ne sont pas accessibles depuis un autre PC connecté au réseau LAN en utilisant la commande ping.	Assurez-vous que le protocole TCP/IP est installé sur tous les PC du réseau local et configuré correctement.Contrôlez si les adresses IP sont configurées correctement. Dans la plupart des cas, vous pouvez utiliser la fonction DHCP du Gigaset SE505 dsl/cable pour attribuer de manière dynamique les adresses aux PC du LAN. Dans ce cas, spécifiez obligatoirement dans les paramètres TCP/IP de la configuration réseau de tous les PC que l'adresse IP est attribuée automatiquement.Si vous configurez manuellement les adresses IP dans le LAN, celles-ci doivent utiliser le masque de sous-réseau 255.255.255.x. Ceci signifie que les trois premiers blocs de chiffres de l'adresse IP des PC et du routeur doivent être identiques. Le routeur doit en outre être configuré en tant que serveur DNS et que passerelle par défaut.
Aucune liaison avec l'interface de configuration du routeur	Contrôlez avec la commande ping s'il est possible d'établir une liaison réseau avec le Gigaset SE505 dsl/cable.Contrôlez le câble d'alimentation entre le PC utilisé pour commander le routeur et le Gigaset SE505 dsl/cable.Si le PC utilisé pour commander le routeur se trouve dans le réseau local du routeur, assurez-vous que la gestion des adresses IP est correcte (voir ci-dessus).Si le PC utilisé pour commander le retour ne se trouve pas dans le réseau local du routeur, il doit posséder une autorisation de gestion à distance.
Mot de passe oublié ou perdu	Réinitialisez le routeur (voir p. 108).Avertissement : Cette opération rétablittousles paramètres par défaut du routeur.
Impossible d'accéder à une ressource (lecteur ou imprimante) d'un autre PC	Vérifiez que le protocole TCP/IP est installé et configuré sur tous les PC du réseau local et que les PC soient tous dans le même groupe de travail.Contrôlez sur le PC concerné si la ressource en question est partagée et si vous possédez les droits d'accès nécessaires.Pour imprimer : contrôlez que l'imprimante est configurée en tant qu'imprimante réseau.

Réinitialisation du routeur

Si à la suite de la configuration du routeur, vous ne pouvez plus avoir accès a l'interface de configuration de celui-ci, vous pouvez reinitialiser le routeur.

Ceci est par ex. nécessaire lorsque vous avez oublié votre mot de passe, que vous avez activé le cryptage WEP, mais ne vous souvenez plus du code de configuration de l'adaptateur reseau, ou lorsque vous avez activé le contrôle d'accès pour les connexions sans fil sans avoir entré d'appareil dans la liste (voir p. 68).

Après une réinitialisation complète du routeur, tous les paramètres de configuration ont de nouveau leurs valeurs par défaut. Vous devez de ce fait reconfigurer entièrement le routeur.

Marche à suivre pour réinitialiser le routeur :

Eteignez le routeur. Débranchez dans ce but le câble d'alimentation secteur de l'appareil.
Appuyez sur le bouton Reset situé à l'arrière de l'appareil et maintenez-le enfoncé.
Remettez le routeur en marche tout en maintenant enfoncé le bouton Reset. Rebranchez dans ce but le câble d'alimentation secteur.
- Attendez au moins 5 secondes. Relâchez ensuite le bouton Reset.

Le redémarrage du routeur prend quelques secondes. Vous pouvez ensuite vous reconnecter et reconfigurer le routeur.

Caractéristiques techniques

Interfaces

1 interface WAN	10Base-T/100Base-TX, Autosensing (auto-détection)
4 interfaces LAN	10Base-T/100Base-TX, Autosensing (auto-détection) RJ45

Propriétés radio

Plage de fréquences	2400 à 2484 GHz bande ISM (soumise à des réglementations locales)
Spreading	Direct Sequence Spread Spectrum (DSSS)
Modulation	CCK, OFDM
Nombre de canaux	IEEE 902.11b : 13 (Europe, ETSI)IEEE 902.11g : 13 (Europe, ETSI)
Taux de transmission	IEEE 802.11b : 1, 2, 5.5, 11 MbpsIEEE 802.11g : 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Mbps

Conditions environnantes

Température	Température de service entre 0 et 45°C
	Température de stockage entre -10 et 70°C
Taux d'humidité relative	5 à 80% (non condensée)
Diodes (vertes)	Alimentation (Power)WWW (connexion Internet)WLAN (activité, sans fil)WAN (liaison modem)LAN1...LAN4 (connexions filaires avec les PC)

Respect des consignes de sécurité et des prescriptions

CE, EN60950

Logiciel

Interface de configuration basée sur navigateur WebLangues : Allemand, Anglais, Espagnol, Français, Italien, NeerlandaisModes de fonctionnement routeur et pontNAT, PPTP, PPoE, IP fixeServeur et client DHCPVirtual Private Network (PPTP, L2TP, IPSec, Pass-Through)Serveur virtuelDynDNSInstallation de sécuritéPare-feu, protection contre les attaques de hackerFiltrage par adresses MACFiltrage des URL, blocage de domainesBlocage de DoS, SPIEtablissement d’un fichier-journalCryptage WEP

Annexe

Les conditions spécifiques à votre pays ont été prises en compte.

Cet appareil satisfait aux conditions de la directive R&TTE et porte de ce fait le marquage CE.

Extrait de la déclaration de conformité

La déclaration de conformité (DoC, Declaration of Conformity) a été signée. Le cas échéant, vous pouvez obtenir une copie de la déclaration originale en contactant la hotline de Siemens.

CE 0682①

Remarque pour la Suisse

Pour obtenir la déclaration de conformité pour la Suisse, appelez le Service Client (voir p. 111).

Vous pouvez consulter notre site Internet à l'adresse suivante:

En cas de dysfonctionnement, vous pouvez contacter le Service Clients Siemens :

France 01 56 38 42 00

Belgique 078152221

Suisse 0848 212 000

Adresse pour la Suisse uniquement :

OMNICOM AG

Le service clients Siemens traite principalement les cas de dysfonctionnements. Pour les questions concernant l'utilisation, adressez-vous en priorité à votre revendeur après avoir consulté le guide utilisateur (et le chapitre « Dépannage ») disponible sur le CD-Rom fourni . Pour les questions concernant votre connexion ou un accès internet, adressez-vous en priorité à votre fournisseur d'accès (FAI) ou à votre opérateur de ligne ADSL ou câble.

Dans les pays dans lesquels notre produit n'a pas été commercialisé par des revendeurs autorisés, les services de réparation et de remplacement ne sont pas assurés.

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur final ayant procédé à l'acquisition de ce Produit Siemens (ci-après le Client). Pour la France, la présente garantie ne limite en rien, ni ne supprime, les droits du Client issus des articles 1641 et suivants du Code Civil Français relatifs à la garantie légale des vices cachés.

Si ce Produit Siemens et ses composants présentent des vices de fabrication et/ou de matière dans les 24 mois suivant son achat neuf, Siemens procédera à sa réparation ou le remplacera gratuitement et de sa propre initiative par un modèle identique ou par un modèle équivalent correspondant à l'état actuel de la technique. La présente garantie n'est valable que pendant une période de 6 mois à compter de sa date d'achat neuf pour les pièces et éléments de ce Produit Siemens qui sont soumis à l'usure (par ex. batteries, claviers et boîtiers).
La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, ou en cas de dommage manifestement provoqué par une manipulation ou une utilisation inadéquate.
La présente garantie ne s'applique pas aux éléments et données fournis par le vendeur du Produit Siemens, ou installés par le Client lui-même (par ex. l'installation, la configuration, le téléchargement de logiciels, l'enregistrement de données). Sont également exclus de la présente garantie le manuel d'utilisation ainsi que tout logiciel fourni séparément sur un autre support de données, ainsi que les Produits Siemens dotés d'éléments ou d'accessoires non homologués par Siemens, les Produits dont les dommages sont causés volontairement ou par négligence (bris, casses, humidité, température inadéquate, oxydation, infiltration de liquide, surtension électrique, incendie, ou tout autre cas de force majeure), les Produits Siemens présentant des traces d'ouverture (ou de réparation et/ou modifications effectuées par un tiers non agréé par Siemens), et les Produits envoyés en port dû à Siemens ou à son centre agréé.
La facture ou le ticket de caisse comportant la date d'achat par le Client sert de preuve de garantie. Une copie de ce document justifiant de la date de départ de la garantie est à fournir pour toute mise en œuvre de la présente garantie. Un justificatif d'achat doit au moins comporter le nom et le logo de l'enseigne, la date d'achat, le modèle concerné et le prix. Le Client doit faire valoir ses droits à garantie dans les deux mois de la découverte du vice du téléphone, sauf disposition impérative contraire.
Le présent Produit Siemens ou ses composants échangés et renvoyés à Siemens ou son prestataire deviennent propriété de Siemens.
La présente garantie s'applique uniquement aux Produits Siemens neufs achetés au sein de l'Union Européenne. Elle est délivrée par Siemens SAS, 9, rue du Docteur Finot, F- 93200 Saint Denis pour les téléphones achetés en France.

La présente garantie représente l'unique recours du Client à l'encontre de Siemens pour la réparation des vices affectant le Produit Siemens. Siemens exclut donc toute autre responsabilité au titre des dommages matériels et immatériels directs ou indirects, et notamment la réparation de tout préjudice financier découlant d'une perte de bénéfice ou d'exploitation, ainsi que des pertes de données. En aucun cas Siemens n'est responsable des dommages survenus aux biens du Client sur lesquels est connecté, relié ou intégré le Produit Siemens, sauf disposition impérative contraire.

De même, la responsabilité de Siemens ne peut être mise en cause pour les domma- ges survenus aux logiciels intégrés dans le Produit Siemens par le Client ou tout tiers à l'exception de Siemens.

La mise en jeu de la présente garantie, et l'échange ou la réparation concernant le Produit Siemens ne font pas naître une nouvelle période de garantie, qui demeure en tout état de cause la durée initiale, sauf disposition impérative contraire.
Siemens se réserve le droit de facturer au client les frais découlant du remplacement ou de la réparation du Produit Siemens lorsque le défaut du Produit Siemens n'est pas couvert par la garantie. De même, Siemens pourra facturer au Client les frais découlant de ses interventions sur un Produit Siemens remis par le Client et en bon état de fonctionnement.

Pour faire usage de la présente garantie, veuillez contacter en priorité votre revendeur, ou bien le service téléphonique de Siemens dont vous trouverez le numéro dans le manuel d'utilisation ci-joint.

Nonobstant ses droits vis-à-vis du dealer, l'utilisateur (client) peut faire valoir son droit de garantie aux conditions suivantes :

Si le nouvel appareil ou ses accessoires présentent des défauts dans les 24 mois après l'achat suite à des vices de fabrication et/ou fautes de matériel, Siemens a le choix soit de réparer gratuitement l'appareil soit de le remplacer par un autre appareil de technique récente. Dans le cas de pièces exposées à l'usure (batteries, clavier, boîtier), cette garantie sera valable pour une période de six mois après la date d'achat.
Cette garantie n'est pas d'application dans la mesure où le défaut de l'appareil résulte d'une mauvaise utilisation et/ou du non-respect des instructions contenues notamment dans le manuel d'utilisateur.
Cette garantie ne s'applique pas aux services qui sont effectués par des dealers autorisés ou le client lui-même (tels que installation, configuration, téléchargement de logiciels). Les instructions d'utilisation et logiciels éventuels livrés sur des supports d'information séparés sont également exclus de cette garantie.
La preuve d'achat datée tient lieu de certificat de garantie. Pour être recevable, tout appel à cette garantie devra être exercé dans les deux mois après constatation du défaut.
Les appareils resp. accessoires échangés qui sont retournés à Siemens dans le cadre du remplacement, deviennent la propriété de Siemens.
Cette garantie est valable pour les nouveaux appareils achetés en Union Européenne. La garantie pour les appareiles achetés en Belgique est assureé par Siemens S.A, Chaussée de Charleroi 116, B 1060 Bruxelles.
Des droits de garantie autres que ceux stipulés dans cette garantie sont exclus, sauf si la responsabilité repose sur des dispositions impératives telles que la législation sur la responsabilité du fait des produits.
La durée de garantie ne se prolonge pas par la prestation de services fournis dans le cadre de la garantie pendant la période de garantie.
Pour autant qu'il ne s'agisse pas d'un cas de garantie, Siemens se réserve le droit de facturer au client les frais de réparation ou de remplacement.
Les dispositions susmentionnées n'impliquent aucun changement à la charge de preuve incombant au client.

Pour bénéficier de cette garantie, veuillez prendre contact téléphoniquement avec Siemens. Vous trouverez le numéro de téléphone dans le manuel d'utilisateur ci-joint.

Certificat de garantie (Suisse)

La garantie est de 12 mois.

Glossaire

Adaptateur réseau

L'adaptateur réseau est le matériel permettant de raccorder un composant réseau à un réseau local. La connexion peut être filaire ou sans fil. Exemple d'adaptateur filaire : une carte réseau Ethernet. Exemples d'adaptateurs sans fil : Gigaset PC Card 54 et Gigaset PCI Card 54.

Un adaptateur réseau possède une seule et unique adresse, l'Adresse MAC.

Adresse IP

L'adresse IP est l'adresse unique d'un composant dans un réseau. Elle est basée sur les protocoles TCP/IP (par ex. dans un réseau local (LAN) ou sur Internet). L'adresse IP se compose de quatre blocs de chiffres séparés par un point (par ex. 192.168.2.1).

L'adresse IP se compose du numéro de réseau et du numéro de l'ordinateur. Suivant le Masque de sous-réseau un, deux ou trois blocs composent le numéro du réseau, le reste correspond au numéro de l'ordinateur. Pour obtenir l'adresse IP d'un PC, utilisez la commande ipconfig.

Les adresses IP peuvent être attribuées de manière manuelle (voir Adresse IP fixe) ou automatique (voir Adresse IP dynamique).

Sur Internet, les Noms de domaine sont généralement utilisés à la place des adresses IP. Le DNS se charge de l'attribution des noms de domaine aux adresses IP.

Le Gigaset SE505 dsl/cable possède une Adresse IP privée et une Adresse IP publique.

Adresse IP dynamique

Une Adresse IP dynamique est attribuée automatiquement à un composant réseau par un serveur DHCP. Ainsi, l'adresse IP d'un composant réseau peut changer à chaque connexion ou à intervalles de temps précis.

Voir également : Adresse IP fixe

Adresse IP fixe

Une Adresse IP fixe est manuellement attribuée à un composant réseau lors de la configuration du réseau. Contrairement à l'Adresse IP dynamique, une adresse IP fixe ne change pas.

Adresse IP globale

Voir Adresse IP publique

Adresse IP locale

Voir Adresse IP privée

Adresse IP privée

L'Adresse IP privée est l'adresse d'un composant réseau dans un réseau local (LAN). Elle est attribuée par l'exploitant du réseau. Les appareils servant de lien entre un réseau local et Internet, comme par ex. le Gigaset SE505 DSL/cable, possèdent une adresse IP privée et une Adresse IP publique.

Adresse IP publique

L'Adresse IP publique est l'adresse d'un composant réseau sur Internet. Elle est attribuée par le Fournisseur d'accès Internet. Les appareils servant de lien entre un réseau local et Internet, comme par ex. le Gigaset SE505 DSL/cable, possèdent une adresse IP publique et une Adresse IP privée.

Glossaire

Adresse MAC

L'Adaptateur réseau possède une seule et unique adresse dans le monde entier. Elle se compose de six blocs (chiffres hexadécimaux), par ex. 00-90-96-34-00-1A. L'adresse MAC est attribuée par le constructeur de l'adaptateur réseau et ne peut pas être modifiée.

ADSL

DSL est une technique de transmission qui permet de se connecter sur Internet à 1,5 Mbps avec une ligne téléphonique normale. Une connexion DSL est fournie par un Fournisseur d'accès Internet. Vous devez posséder un modem DSL pour vous connecter.

BSSID

Basic Service Set ID

Le BSSID est utilisé pour distinguer un réseau sans fil (WLAN) d'un autre réseau. En Mode Infrastructure, le BSSID est l'Adresse MAC du Point d'accès. Pour les réseaux sans fil en Mode ad-hoc, le BSSID est l'adresse MAC d'un des appareils connectés.

Client

Un client est une application utilisant un service proposé par un serveur. Par exemple un client HTTP sur un PC du réseau local, demande des données, des pages Internet, d'un serveur HTTP sur l'Internet. Le composant réseau (dans ce cas le PC) sur lequel l'application client tourne est souvent lui aussi appelé client.

Connexion automatique

Connexion automatique signifie que certaines applications telles qu'un navigateur Web, un logiciel de messagerie instantanée ou de courrier électronique peuvent automatiquement établir une connexion Internet à leur démarrage. Ceci peut entraîner des frais de communication élevées si vous n'utilisez pas un Forfait illimité. Cette fonction peut être désactivée sur le Gigaset SE505 dsl/cable pour faire des économies.

Cryptage

Le cryptage permet la protection d'informations confidentielles contre tout accès non autorisé. A l'aide d'un système de cryptage, les paquets de données sont envoyés de manière sécurisée sur le réseau. Le Gigaset SE505 DSL/cable utilise la méthode de cryptage WEP pour la transmission sécurisée de données dans un réseau sans fil.

DHCP

Dynamic Host Configuration Protocol

Le DHCP contrôle l'attribution automatique d'Adresses IP aux composants réseau. Ce protocole a été créé pour les grands réseau, en particulier Internet où la détermination des adresse IP est très compliquée car le nombre d'appareils connectés change en permanence. Un serveur DHCP affecte automatiquement aux composants réseau connectés (Clients DHCP) des Adresses IP dynamiques tirées d'une Plage du pool IP prédéfini, permettant de simplifier les travaux de configuration. En outre, il permet d'optimiser l'utilisation de plages d'adresses : si tous les appareils ne sont pas connectés en même temps sur le réseau, il est possible d'attribuer successivement la même adresse IP à différents composants réseau.

Le Gigaset SE505 dsl/cable contient un serveur DHCP et peut attribuer automatiquement les adresses IP des PC de son réseau local. Les adresses IP de certains PC peuvent toutefois rester fixes.

Diffusion

Une diffusion est un paquet de données pas envoyé à un destinataire précis, mais à tous les composants d'un réseau. Le Gigaset SE505 DSL/cable ne renvoie pas les paquets de diffusion, ils restent toujours au sein du réseau local (LAN) qu'il gère.

DMZ

Demilitarized Zone

DMZ désigne une zone d'un réseau qui se trouve en dehors du Pare-feu. Une DMZ est mise en place entre un réseau à protéger (par ex. un LAN) et un réseau non protégé (par ex. Internet). Une DMZ est utile quand vous souhaitez proposer sur Internet des services Serveur ne devant pas fonctionner au sein d'un pare-feu pour des raisons de sécurité ou quand des applications Internet ne fonctionnent pas correctement derrière un pare-feu. Une DMZ permet d'autoriser un accès illimité depuis Internet pour un ou quelques composants réseau, les autres composants restant protégés par le pare-feu.

DNS

Domain Name System

Le DNS permet d'afacter à des adresses IP des noms d'ordinateurs ou de domaine plus simple à se rappeler. Un serveur DNS doit gérer ces informations pour chaque LAN avec connexion Internet. Dès qu'une page Internet est sélectionnée, le navigateur contacte le serveur DNS pour obtenir l'adresse IP correspondante et établir la connexion.

Sur Internet, l'attribution de noms de domaines aux adresses IP est réalisée de manière hiérarchique. Un PC local ne connaît que l'adresse du serveur de noms local. Celui-ci connaît toutes les adresses des ordinateurs du réseau local ainsi que celles de serveurs de noms placés plus haut que lui dans la hiérarchie et qui connaissent eux d'autres adresses et ainsi de suite.

Glossaire

DynDNS

Dynamic DNS

L'attribution des Noms de domaines et des Adresses IP est réalisée par le Domain Name Service (DNS). Pour les Adresses IP dynamiques, ce service possède également la fonctionnalité Dynamic DNS (DynDNS). Elle permet d'utiliser un composant réseau ayant une adresse IP dynamique comme Serveur sur Internet. Le service DynDNS permet d'adresser un service sur Internet sous le même nom de domaine, indépendamment de l'adresse IP réellement utilisée.

Ethernet

Ethernet est une technologie pour réseaux locaux (LAN) définie par l'IEEE dans la norme IEEE 802.3. Pour la transmission de données, Ethernet utilise un câble-ruban permettant un débit de transmission de 10 ou 100 Mbps.

Forfait illimité

Le forfait illimité est un mode de facturation pour accès Internet. Le Fournisseur d'accès Internet facture un forfait mensuel, indépendant de la durée et du nombre de connexions.

Fournisseur d'accès Internet

Un fournisseur d'accès Internet permet contre paiement d'accéder à Internet.

Full-duplex

Mode de transmission dans lequel des données peuvent être simultanément être reçues et envoyées.

Voir également : Half-duplex

Gestion à distance

Gestion à distance désigne la possibilité d'administrer un réseau depuis un composant se trouvant en dehors du réseau local (LAN).

Half-duplex

Mode de transmission des données. Au même moment, seul un des partenaires de communication peut envoyer ou recevoir des données.

Voir également : Full-duplex

Hub

Dans un réseau à structure en étoile, un hub relie plusieurs composants réseau entre eux. Il transmet les données reçues d'un composant réseau à tous les autres composants.

Voir également Switch, Pont, Routeur, Passerelle

IEEE

L'IEEE est un comité international chargé de la définition de normes dans le domaine des réseaux, en particulier pour la normalisation des techniques LAN, des protocoles de transmission, des débits de transmission et des câblages.

IEEE 802.11

IEEE 802.11 est une norme pour les LAN radio dans la bande de fréquences 2,4 GHz. Les appareils peuvent être reliés en Mode Infrastructure avec une station de base (Point d'accès) ou créer entre eux des liaisons spontanées (Mode ad-hoc).

Internet

Internet est un réseau distant (WAN) au sein duquel des millions d'ordinateurs sont connectés. Pour la transmission de données, une série de Protocoles rassemblés sous le nom TCP/IP a été définie. Tous les appareils connectés sur Internet sont identifiables par leur Adresse IP. Les serveurs sont accessibles via leurs Nom de domaine (par ex. siemens.com). Le Domain Name Service (DNS) se charge de l'attribution des noms de domaine aux adresses IP.

Principaux services Internet :

• le courrier électronique (email)
  le World Wide Web (WWW)
  les transferts de fichiers (FTP)
  les forums de discussion (Usenet / Newsgroups)

IP

Internet Protocol

Le Protocole IP fait partie des protocoles TCP/IP. Il est chargé de l'adressage d'appareils connectés sur un réseau à l'aide d'Adresses IP et transmet les données d'un expéditeur à un destinataire. Il décide également du chemin à utiliser entre l'expéditeur et le destinataire dans un réseau complexe (routing).

IPSec

Internet Protocol Security

Le nom IPSec regroupe une série de Protocoles utilisés pour la transmission cryptée de paquets de données sur Internet. IPSec utilise des certificats numériques pour l'identification des appareils. IPSec est proposé par les fournisseurs d'accès Internet pour la mise en place de Virtual Private Networks (VPN).

Voir également : PPTP, L2TP

ISP

Internet Service Provider voir Fournisseur d'accès Internet

L2TP

Layer Two Tunneling Protocol

L2TP est une extension de PPTP et est proposé par les Fournisseur d'accès Internet pour la mise en place de Virtual Private Networks (VPN). Il comprend la plupart des fonctionnalités de PPTP mais contient moins de overhead (temps inactif) et est plus adapté pour les réseaux contrôlés.

LAN

Local Area Network = réseau local

Un réseau local est une association de composants réseau ayant pour but d'échanger des données et de partager des ressources. Le réseau est limité à un espace donné (par ex. un bâtiment). En général, l'utilisateur et l'exploitant sont identiques. Un réseau local peut être relié à d'autres réseaux locaux ou à un réseau distant (WAN) tel qu'Internet.

Le Gigaset SE105 dsl/câble vous permet de créer aussi bien un réseau local Ethernet qu'un réseau sans fil selon la norme IEEE 802.11g.

Masque de sous-réseau

Le masque de sous-réseau définit combien de blocs des Adresses IP d'un réseau représentent le numéro du réseau et combien de blocs le numéro de l'ordinateur.

Le masque de sous-réseau d'un réseau géré par le Gigaset SE505 DSL/cable est toujours 255.255.255.0. Ceci signifie que les trois premiers blocs de chiffres de l'adresse IP forment le numéro du réseau et que seul le dernier bloc est utilisé pour l'attribution des numéros des ordinateurs. Dans ce cas, les trois premiers blocs de chiffres de l'adresse IP de tous les composants réseau sont toujours identiques.

Mbps

Million Bits per Second

Vitesse de transmission dans un réseau.

Mode ad-hoc

Le mode ad-hoc est un mode de fonctionnement des réseaux locaux sans fil (WLAN) dans lequel les appareils connectés peuvent créer un réseau spontané sans Point d'accès. C'est par ex. le cas d'un réseau entre ordinateurs portables dans une conférence. Tous les composants du réseau ont les mêmes droits. Ils doivent être équipés d'un Adaptateur réseau sans fil.

Mode Infrastructure

Le mode infrastructure est un mode de fonctionnement des réseaux sans fil (WLAN) dans lequel un Point d'accès contrôle la transmission des données. Les composants réseau ne peuvent pas communiquer directement entre eux comme en Mode ad-hoc.

MRU

La MRU définit la quantité maximale de données utiles dans un paquet de données.

MTU

La MTU définit la longueur maximale d'un paquet de données pouvant être transporté en une fois sur le réseau.

NAT

NAT est une méthode de conversion d'adresses IP (la plupart du temps d'Adresses IP privées) dans un réseau en une ou plusieurs Adresses IP publiques sur Internet. Avec NAT plusieurs composants réseau d'un LAN peuvent utiliser ensemble l'adresse IP publique d'un routeur pour l'accès Internet. Les composants du réseau local sont cachés derrière l'adresse IP Internet du routeur. En raison de cette fonction de sécurité, NAT est souvent utilisée comme élément du Pare-feu d'un réseau. Pour mettre à disposition sur Internet des services d'un PC du réseau local malgré l'utilisation de NAT, le Gigaset SE505 DSL/cable peut être configuré en tant que Serveur virtuel.

Nom de domaine

Le nom de domaine est la désignation d'un ou de plusieurs serveurs Web sur Internet. Le nom de domaine est rattaché à l'Adresse IP correspondante par le service DNS.

Pare-feu

Un pare-feu permet aux administrateurs d'un réseau de se protéger des accès non autorisés de l'extérieur. Il s'agit d'un ensemble de mesures et de techniques matérielles et logicielles qui contrôlent le flux de données entre un réseau privé à protéger et un réseau non protégé tel que Internet.

Voir également : NAT

Passerelle

Une passerelle est un appareil qui relie des réseaux d'architecture (adressage, protocoles, interfaces utilisateur, etc.) complètement différente. Bien que ce ne soit pas vraiment correct, ce terme est souvent utilisé pour désigner un Routeur.

Plage du pool IP

Dans le pool d'adresses IP du Gigaset SE505 dsl/cable, une plage d'Adresses IP peut être utilisée par le Serveur DHCP du routeur pour attribuer les Adresses IP dynamiques.

Point d'accès

Un point d'accès tel que le Gigaset SE505 DSL/cable est le centre d'un réseau local sans fil (WLAN). Il est chargé de l'interconnexion par liaison radio des composants réseau et de la régulation des échanges de données au sein du réseau sans fil. Le point d'accès est également une interface avec d'autres réseaux, par ex. un LAN Ethernet existant ou avec Internet via un modem. Le mode de fonctionnement des réseaux sans fil avec point d'accès s'appelle Mode Infrastructure.

Pont

Un pont permet de relier plusieurs segments réseau au sein d'un réseau global tel qu'un réseau TCP/IP. Ces segments peuvent présenter des propriétés physiques différentes, comme par ex. des LAN Ethernet et des LAN sans fil. L'association de segments réseau par des ponts permet d'étendre des réseaux locaux de manière quasi illimitée.

Voir également : Switch, Hub, Routeur, Passerelle

Port

Un port permet l'échange de données entre deux applications dans un réseau. Le numéro de port affecte une adresse à une application d'un composant réseau. La combinaison Adresse IP/numéro de port permet d'identifier de manière sûre l'expéditeur/le destinataire d'un paquet de données au sein d'un réseau. Certaines applications (par ex. services Internet tels que HTTP ou FTP) utilisent des numéros de port fixes, d'autres se voient attribuées un numéro de port libre à chaque accès.

PPPoE

Point-to-Point Protocol over Ethernet = Protocole point à point via Ethernet

PPPoE est un Protocole utilisé pour connecter des composants réseau d'un réseau local Ethernet à Internet via un modem.

PPTP

Point-to-Point Tunneling Protocol = Protocole de Tunneling point à point

Un accès Internet utilisant le Protocole PPTP crée au sein d'une connexion Internet un « tunnel » pour une liaison privée protégée, dans laquelle les données sont transmises cryptées. Le protocole PPTP est utilisé dans le Virtual Private Network (VPN).

Glossaire

Protocole

Un protocole décrit les consignes de communication dans un réseau. Il contient des règles pour l'établissement, la gestion et la coupure d'une connexion, sur les formats de données, le timing et le dépannage. Pour la communication entre deux applications, différents protocoles sont nécessaires à différents niveaux, par ex. les protocoles TCP/IP pour Internet.

Proxy HTTP

Un proxy HTTP est un Serveur via lequel les composants réseau effectuent leurs communications Internet. Toutes les demandes sont transmises via le proxy.

Renvoi de port

Dans ce cas, le Gigaset SE505 dsl/cable renvoie les paquets de données provenant d'Internet et destinés à un Port précis, au port correspondant du composant réseau concerné. De cette manière, des serveurs du réseau local peuvent mettre à disposition sur Internet des services sans utiliser d'Adresse IP publique.

Voir également : Serveur virtuel

Réseau

Un réseau est un groupe d'appareils associés par des câbles ou des liaisons radio et partageant des ressources telles que des données et des périphériques. On distingue les réseaux locaux (LAN) et distants (WAN).

Réseau sans fil

Voir WLAN

Roaming

Afin d'étendre la portée du réseau local sans fil, plusieurs points d'accès sont utilisés. Ceux-ci se servent du même SSID et du même numéro de canal et sont reliés entre eux via un réseau Ethernet. Les PC du réseau peuvent basculer de manière dynamique entre plusieurs points d'accès sans pour autant interrompre la liaison en cours.

Routeur

Un routeur transmet des paquets de données d'un réseau local (LAN) vers un autre réseau en utilisant le chemin le plus rapide. Un routeur permet de relier des réseaux fonctionnant sur des principes techniques différents. Il permet par ex. de relier un réseau local Ethernet ou WLAN à Internet.

Voir également : Pont, Switch, Hub, Passerelle

Serveur

Un serveur propose un service à d'autres composants réseau (Clients). Généralement, le terme serveur désigne un PC. Un serveur peut toutefois être une application fournissant un service précis tel que DNS ou service Web.

Serveur DHCP

Voir DHCP

Serveur DNS

Voir DNS

Serveur virtuel

Un Serveur virtuel propose un service sur Internet qui ne fonctionne pas sur lui-même mais sur un autre composant réseau. Le Gigaset SE505 DSL/cable peut être configuré en tant que serveur virtuel. Via Renvoi de port, il renvoie les demandes extérieures à un service directement au Port du composant réseau correspondant du réseau local.

SMTP

Simple Mail Transfer Protocol

Le Protocole SMTP appartient à la famille de protocoles TCP/IP. Il gère les échanges de courrier électronique avec Internet. Votre Fournisseur d'accès Internet met à votre disposition un serveur SMTP.

Sous-réseau

Un sous-réseau subdivise un réseau en réseaux partiels plus petits.

SSID

Service Set Identifier

Le SSID identifie les postes d'un réseau sans fil (WLAN). Tous les composants réseau ayant le même SSID forment un réseau commun. Le SSID peut être librement choisi.

Switch

Un switch est un élément de couplage similaire au Hub permettant de relier entre eux des segments de réseau ou des composants réseau. Contrairement au hub, le switch est un composant intelligent. Il peut par ex. choisir de n'envoyer des paquets qu'au sous-réseau ou au composant réseau auquel il est destiné.

Voir également : Pont, Hub, Routeur, Passerelle

TCP

Transmission Control Protocol

Le Protocole TCP appartient à la famille de protocoles TCP/IP. TCP est chargé du transport de données entre deux partenaires de communication (applications). TCP est un protocole de communication sécurisé : pour la transmission de données, une connexion est établie, contrôlée puis coupée.

Voir également : UDP

TCP/IP

Famille de Protocoles formant la base d'Internet. IP est le protocole de base des liaisons entre deux ordinateurs. TCP propose aux applications une liaison de transmission fiable sous forme d'un flux de données continu. TCP/IP est la base des services Internet tels que le WWW, la messagerie électronique et les newsgroups. Il existe toutefois d'autres protocoles.

Tunneling

Le tunneling est un processus dans lequel la circulation des données d'un Protocole est effectuée à l'aide d'un autre protocole. Ainsi, les paquets de données d'un réseau privé peuvent être « emballés » dans des paquets d'IP et transportés sur Internet comme dans un tunnel. Le processus de tunneling est actuellement employé pour la transmission sécurisée de données dans un Virtual Private Network (VPN). Les paquets d'IP du réseau local sont envoyés sur Internet cryptés à l'aide d'un protocole de tunneling (par ex. PPTP).

Glossaire

UDP

User Datagram Protocol

UDP est un Protocole de la famille TCP/IP chargé du transport de données entre deux partenaires de communication (applications). Contrairement à TCP, UDP est un protocole non sécurisé. UDP n'établit pas de liaison fixe. Les paquets de données, appelés datagrammes, sont envoyés en Diffusion. Le destinataire est seul responsable de la réception des données. L'expéditeur ne reçoit aucun accusé de réception.

UPnP

La technologie UPnP a été conçue pour l'interconnexion spontanée de réseaux domestiques ou professionnels. Les appareils supportant l'UPnP exécutent automatiquement leur configuration réseau dès qu'ils sont raccordés à un réseau. Ils lancent également automatiquement leurs propres services ou utilisent les services d'autres appareils du réseau.

URL

Universal Resource Locator

Adresse précise d'un domaine sur Internet.

VPN

Virtual Private Network = réseau privé virtuel

Un VPN est une liaison réseau dans laquelle les données sont transmises via Internet de manière sécurisée, c'est à dire encryptées par des protocoles de Tunneling spéciaux (par ex. PPTP, L2TP, IPSec). Les VPN sont utilisés pour établir des liaisons sécurisées entre des réseaux privés distants sans devoir louer des lignes dédiées. Le réseau utilisé pour la transmission est Internet.

WAN

Wide Area Network

Un WAN est un réseau distant non limité à un espace donné, par ex. Internet. Un WAN est géré par un ou plusieurs fournisseurs publics qui en autorisent l'accès à des utilisateurs privés. Pour accéder à Internet, vous devez passer par un Fournisseur d'accès Internet.

WEP

WEP est un protocole de sécurité défini dans la norme IEEE 802.11. Il est utilisé pour protéger les liaisons radio au sein d'un WLAN contre tout accès non autorisé de l'extérieur par un Cryptage des données transmises.

WLAN

Wireless LAN

Les Wireless LAN (appelés également réseaux radio ou réseaux sans fil) permettent à des composants de communiquer dans un réseau en utilisant les ondes radio comme moyen de transport. Le LAN sans fil peut être relié à un LAN filaire en tant qu'extension ou former la base d'un nouveau réseau. Le composant de base d'un réseau sans fil est la cellule radio. C'est la zone où se produisent les communications sans fil. Un WLAN peut fonctionner en Mode ad-hoc ou en Mode Infrastructure.

A l'heure actuelle, WLAN est spécifié par la norme IEEE 802.11. Le Gigaset SE505 dsl/cable est conforme à la norme 802.11g.

Index

Références chiffrées

10 Mbps.... 16

100 Mbps.... 16

A

Accès au réseau local autorisation.... 68 blocage.... 68

Accès Internet....6 restriction....84

Actualisation du firmware ..... 96

Adaptateur réseau.... 115

Adresse IP.... 104, 115 attribution automatique.... 18, 76 dynamique .... 18, 82, 89, 115 fixe.... 59, 78, 82, 115

globale voir adresse IP publique locale voir Adresse IP privée privée ..... 115 publique ..... 88, 115 routeur ..... 45 zone d'adresses ..... 76

Adresse MAC. 58, 104, 116

Affichage de l'état de fonctionnement 11

Affichage de la version de firmware. 100

Antenne 13

Attaque de hacker....8, 84

B

Barre de navigation....50

Barre de titre.... 50

Bloc-secteur connecteur .... 12

Boutons installation avancée....51 installation de base....51 installation de sécurité....51

BSSID 116

C

Câble Ethernet .... 16 longueur maximale .... 14

Cellule radio 124

Client ..... 116 d'un réseau Microsoft..... 19

Code 128 bits .....67, 74

Code 64 bits .....67, 74

Composants à la livraison....10

Configuration sauvegarde....69

Configuration d'un client réseau (Windows 98)....19

Configuration d'une connexion 1&1 .. 55

Configuration d'une connexion T-Online .....54

Configuration DNS Windows 2000....41 Windows 98....25 Windows XP....33

Configuration requise .....10

Configuration réseau....18 Windows 2000....36 Windows 98....19 Windows XP....28

Connecteur LAN ....13 pour bloc-secteur ....12 pour modem ADSL ....13 pour modem câble ....13 WAN ....13

Connexion avec le routeur (contrôle) .....44 informations statistiques.....44

Connexion ADSL via PPPoE ....57 via PPTP ....60

Connexion au réseau local établissement. 16 filaire. 16 sans fil. 15

Connexion automatique....116 Connexion Internet....52 connexion manuelle....91 coupure....48 déconnexion manuelle....91

établissement 48

informations 103

test 61,83

Connexion LAN

vitesse de transmission.....16

Connexion WAN

avec adresse IP dynamique ..... 58

avec adresse IP fixe. 59

via DHCP 58

via modem ADSL 57

via PPPoE....57

Consignes de sécurité

Contrôle d'accès

Contrôle des paramètres réseau

(Windows XP)....30

Cryptage....67, 74, 116

Cryptage WEP 67, 74

D

Débit de transmission ..... 73

Déclaration de conformité

DoC....110

Suisse 110

Définition d'une disquette d'installation

réseau (Windows XP) ... 30

Définition de l'heure ..... 92

manuellement....92

par serveur de temps ..... 92

Définition de l'heure d'été ..... 93

Définition du fuseau horaire ..... 93

Définition du groupe de travail

Windows 2000....37

Windows 98....20

Windows XP....30

Définition du nom de l'ordinateur

Windows 2000....37

Windows 98....20

Windows XP....30

Dépannage....105

Désactivation du proxy HTTP

Windows 2000....42

Windows 98....26

Windows XP....34

DHCP 18,117

Diffusion. 65, 72, 117

Digital Subscriber Line voir DSL

Diodes 11

DMZ....8, 87, 117

DNS 117

Domain Name Service voir DNS

Données de configuration

Dynamic DNS, voir DynDNS

Dynamic Host Configuration Protocol voir DHCP

DynDNS....89, 118

DynDNS.org....89

E

Ecran d'accueil....46, 48

Ecran de connexion .....45

Eléments de contrôle .....50

Espace de travail .....50

Etat

aperçu 100

fichier journal....104

Internet 103

PC dans le réseau local .....102

sans fil .....101

Etat du routeur....48, 99

Ethernet 7,100,118

câble 14, 16

vitesse de transmission .....7

F

Face arrière .....12

Face avant....11

Fast Ethernet .....16

Fichier de configuration .....98

Fichier journal

affichage ....104

effacement....104

Filtre 84

Filtre Internet....84

Fonction de réinitialisation .....13

Fonctions....7

Forfait illimité .....118

Fournisseur d'accès Internet .....118

sélection....53

Full-duplex....118

G

Gestion à distance .....95, 118

Gigaset PC Card 54....10, 15

H

Half-duplex.... 118

Heure système ..... 100

Hub 118

|

IEEE 118

Installation 9

Installation avancée 49

Installation d'un service réseau (Windows 2000) ..... 36

Installation de base ..... 49, 52

Installation de sécurité ..... 49, 63

Installation du protocole TCP/IP Windows 2000 .... 38

Windows 98 ..... 21

Interface utilisateur barre de navigation ..... 50

boîte de dialogue.... 50

boutons 51

démarrage 45

espace de travail ..... 50

liste de sélection ..... 50

sélection de la langue ..... 46

Interface WAN configuration .... 52

Internet 119

Internet Explorer.... 10, 45

Internet Protocol voir Protocole IP

Internet Service Provider voir Fournisseur d'accès Internet

Invite de commande ouverture .... 44

ipconfig /release 43

ipconfig /renew.... 43

IPSec 119

ISP voir Fournisseur d'accès Internet

L

L2TP....119

LAN 119

LAN sans fil voir WLAN

Layer Two Tunneling Protocol voir L2TP

Libération des paramètres TCP/IP Windows 2000 .... 43

Windows 98 27

Windows XP 35

Liste de contrôle d'accès MAC.....75

M

Marques déposées....4

Masque de sous-réseau79, 101, 104, 120

Maximum Receive Unit voir MRU

Maximum Transmission Unit voir MTU

Mbps....120

Mesures de protection .....8

Mise sous tension .....17

Mode ad-hoc....7, 120

Mode de connexion....29

Mode de fonctionnement.....80, 103

pont....80 routeur....80

Mode de transmission .....73

Modem ADSL configuration de la connexion.....57 raccordement au routeur.....14

Modem câble connexion avec adresse IP dynamique....58 connexion avec adresse IP fixe....59 raccordement au routeur....14

Mot de passe....45 définition....63, 94 modification....63, 94 oublié....64

MRU 120

MTU 120

N

NAT....120

Navigateur....45

Netscape....10, 45

Network Address Translation voir NAT Nom d'hôte .....58, 104 Nom de domaine.....89, 104, 120

Numéro de canal ....65 réglage ....72

Numéro de port....121 traduction....88

O

Obtenir automatiquement une adresse IP Windows 2000....41

Windows 98....23

Windows XP....33

P

Page d'accueil ..... 48

Paramètres TCP/IP

Windows 2000....40

Windows 98....22

Windows XP....31

Pare-feu 8,121

Passerelle ..... 24, 121

Passerelle par défaut ..... 104

PC

adresse IP 18

configuration comme client d'un réseau Microsoft ..... 19

définition du nom (Windows 2000) 37

définition du nom (Windows 98) .. 20

définition du nom (Windows XP) .. 30

paramètres réseau ..... 18

Plage de températures pour le fonctionnement ..... 13

Plage du pool IP....79

Point d'accès....71, 121

Point d'accès nom .... 73

Point-to-Point Protocol over Ethernet voir PPPoE

Point-to-Point Tunneling Protocol voir PPTP

Pont 80,121

Pool d'adresses IP ..... 121

Port 121

Port switch 10/100 Mbps....13

Possibilités d'utilisation ..... 7

PPPoE .... 7, 57, 82, 121 configuration de la connexion .... 57

PPTP ..... 60, 82, 121 configuration de la connexion .... 60

Protocole 122

Protocole d'accès à Internet ..... 103

Protocole IP....119

Proxy HTTP 122

R

Réglages sans fil ..... 71

Réinitialisation du routeur ..... 108

Relancer 95

Renvoi de port. 88, 122

Réseau....122

Réseau local....7, 119

configuration .....18

Réseau radio .....124

Réseau TCP/IP....18

Reset....13

Restauration 69, 98

Roaming 73,122

Router réinitialisation.....108

Routeur....80, 122

adresse IP....45, 76

adresse IP dynamique .....89

affichage des informations .....99

configuration .....45

configuration comme serveur virtuel ....86

démarrage de l'interface utilisateur .45

face arrière....12

face avant.....11

fichier de configuration.....69, 98

informations d'état .....48, 99

mise sous tension....17

mode de fonctionnement .....103

nom d'hôte....58

plage de températures pour le fonctionnement .....13

raccordement....14

redémarrage....13, 95

réinitialisation.....13

Reset 13

restauration de la configuration. . . .98

sauvegarde de la configuration . 69, 98

sécurisation par mot de passe . .63, 94

sécurité ....63

Routeur Gigaset voir routeur

S

Sauvegarde .....69, 98

Sécurité....63

Sélection de la langue .....46

Sélection du pays....52

Serveur ....122

virtuel 123

Serveur de temps....92

Serveur DHCP....78, 117

Serveur DNS .....104, 122

Serveur virtuel .....8, 86, 123

configuration 88

Service DHCP voir DHCP

Service DNS dynamique, voir DynDNS

Service DynDNS voir DynDNS

Service Set Identifier, voir SSID

Simple Mail Transfer Protocol voir SMTP

SMTP 123

Sous-réseau 123

SSID 9,65,100,101,123

configuration prédéfinie du routeur . 9

invisible. 66, 72

préconfiguré 65

visible 66,72

Switch 123

Synchronisation des paramètres TCP/IP avec le routeur

Windows 2000 43

Windows 98 27

Windows XP 35

T

Table de filtrage MAC 68

TCP....123

TCP/IP 123

Touche Reset 13

Transmission Control Protocol voir TCP

Tunnel 121

Tunneling 123

Type de connexion

sélection 56

U

UDP 124

Universal Plug and Play voir UPnP

Universal Resource Locator voir URL

Upgrade 96

UPnP 76,124

activation 77

URL 124

filtrage 85

User Datagram Protocol voir UDP

V

Virtual Private Network voir VPN

Vitesse de transmission....120

connexion LAN 16

dans LAN Ethernet....7

dans LAN sans fil ..... 7

VPN 7,124

W

WAN 124

WEP 124

Wide Area Network voir WAN

Wired Equivalent Privacy voir WEP

Wireless LAN voir WLAN

WLAN 124

vitesse de transmission....7

Z

Zone d'adresses pour les adresses IP . . 76

Zone libérée, voir DMZ

Edité par la division

Tous droits réservés.

Sous réserve de la disponibilité de l'article.

Tous droits de modifications réservés.

07/2003

Siemens Aktiengesellschaft

http://www.my-siemens.com
