MODE D'EMPLOI GIGASET SE361 WLAN SIEMENS

la société Gigaset Communications GmbH succède en droit à Siemens Home and Office Communication Devices GmbH & Co. KG (SHC) qui poursuivait elle-même les activités Gigaset de Siemens AG. Donc les éventuelles explications de Siemens AG ou de SHC figurant dans les modes d'emploi doivent être comprises comme des explications de Gigaset Communications GmbH.

Nous vous souhaitons beaucoup d'agrément avec votre Gigaset.

IT Gentile cliente,

Consignes de sécurité 6

Le Gigaset SE361 WLAN 7

Réseaux locaux avec produits Gigaset 8

Réseau local filaire (Ethernet) 9

Réseau local sans fil (WLAN) 10

Connexion d'un réseau sans fil (WLAN) à un réseau Ethernet (LAN) ..... 12

Fonctionnalités et possibilités d'utilisation 13

Procédure d'installation et de configuration 15

Premières étapes 16

Contenu de l'emballage 16

Configuration requise 16

Voyants de fonctionnement et connectiques 17

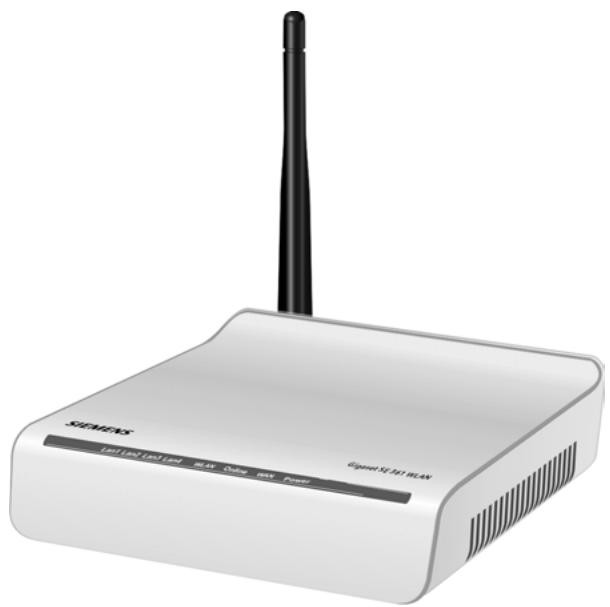

Face avant 17

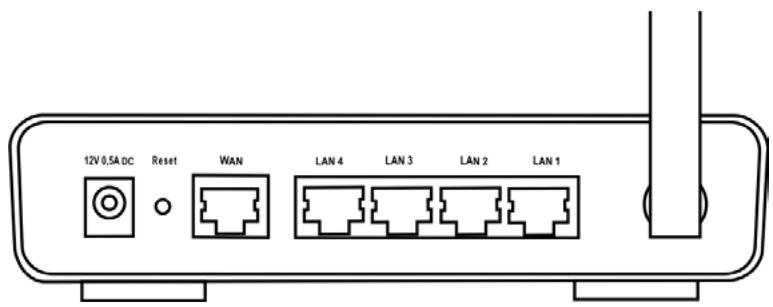

Face arrière 18

Gigaset SE361 WLANInstallation 19

Raccorder le Gigaset SE361 WLAN 20

Raccorder au modem ADSL ou câble 20

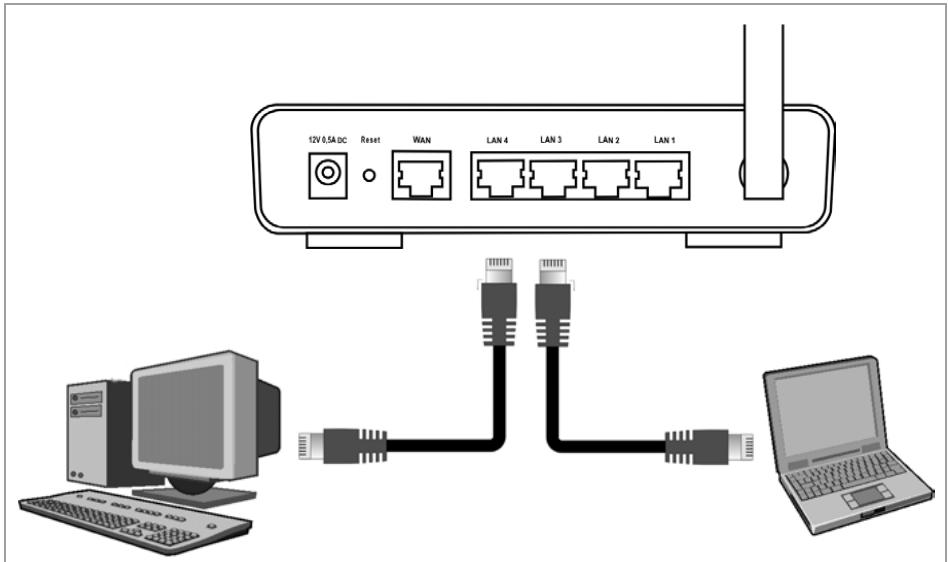

Raccordement à l'ordinateur 21

Raccordement au secteur 23

Interface utilisateur .... 24

Démarrer l'Interface utilisateur 24

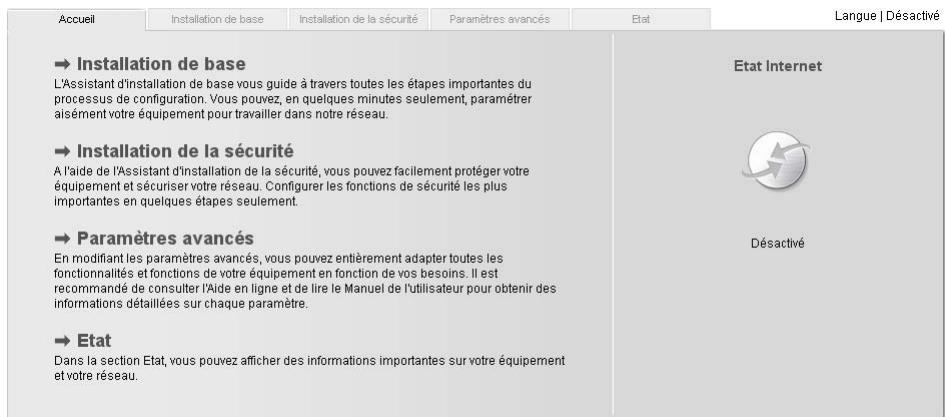

Page d'accueil 25

Choix de la langue 27

Éléments de l'interface utilisateur 27

Installation de base 29

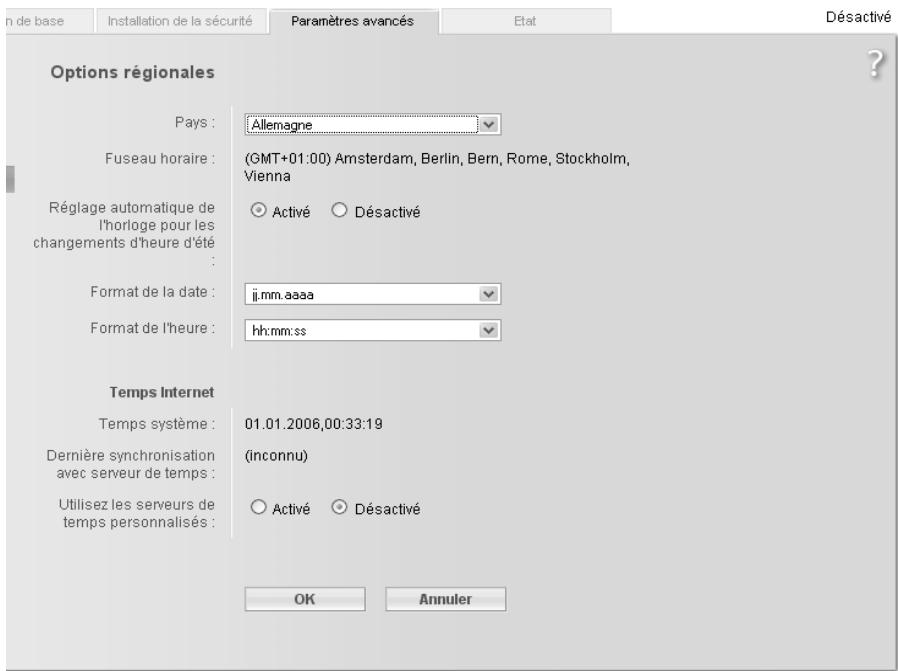

Options régionales 29

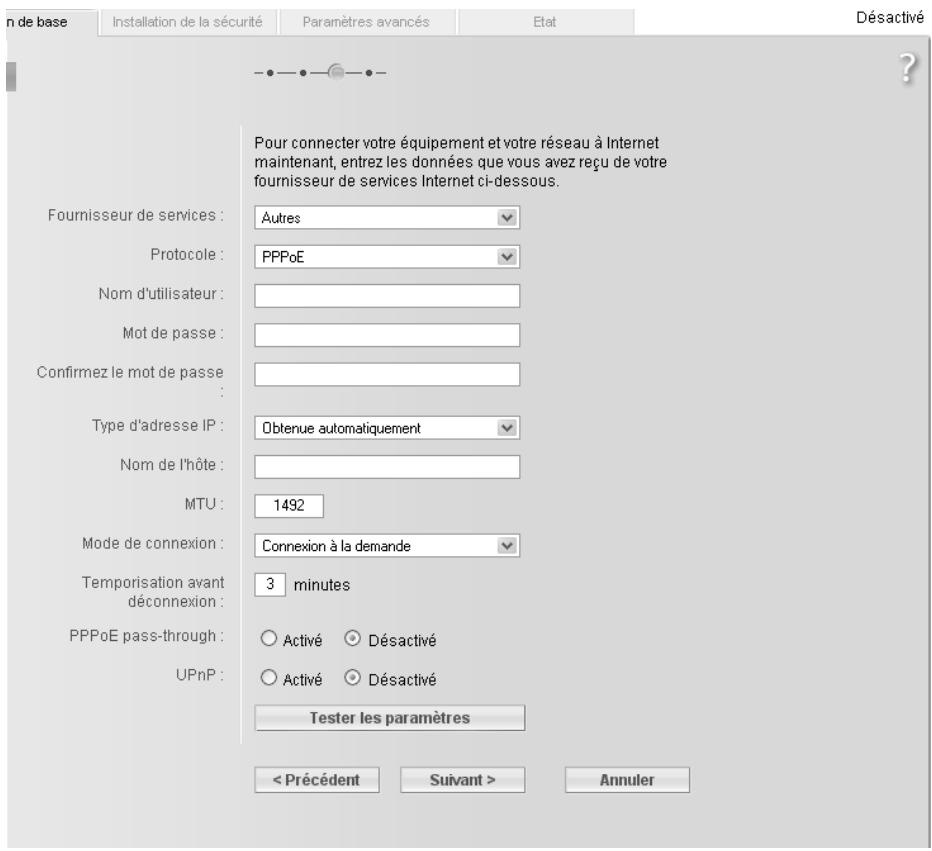

Configuration de la connexion Internet 30

Résumé 32

Réglages de sécurité 33

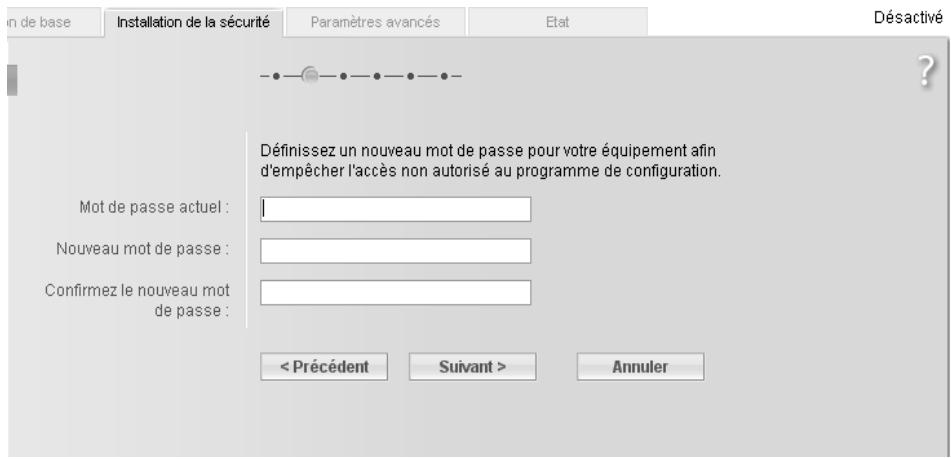

Attribution du Mot de passe 33

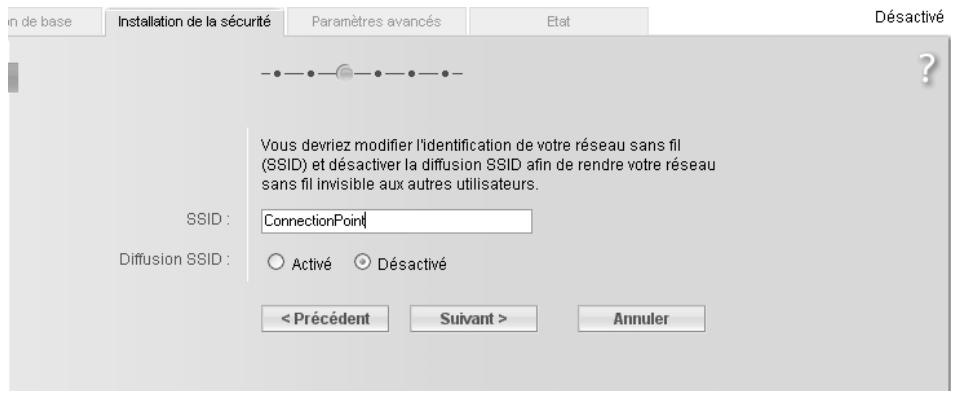

SSID 34

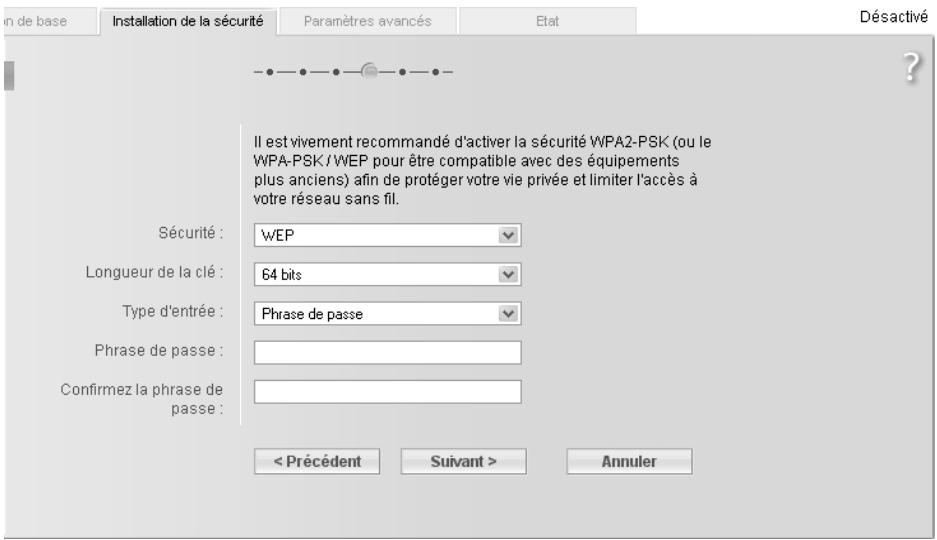

Configuration des fonctions de sécurité pour le réseau sans fil 35

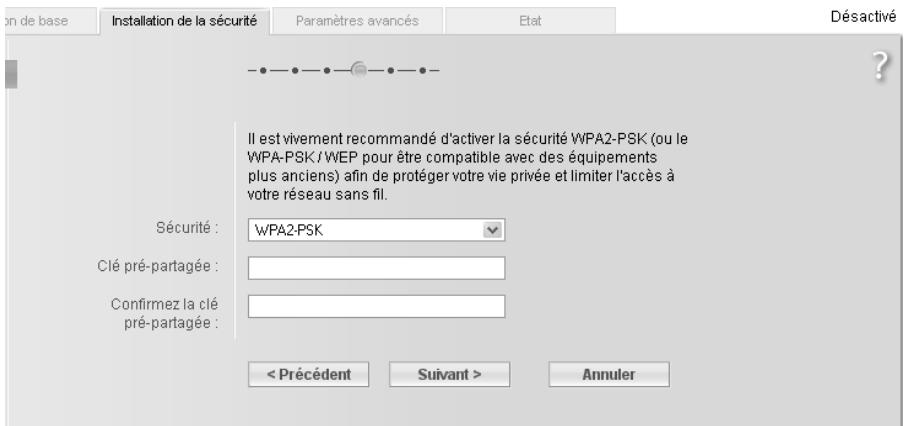

WPA2 / WPA avec clé pré-partagée (PSK) 35

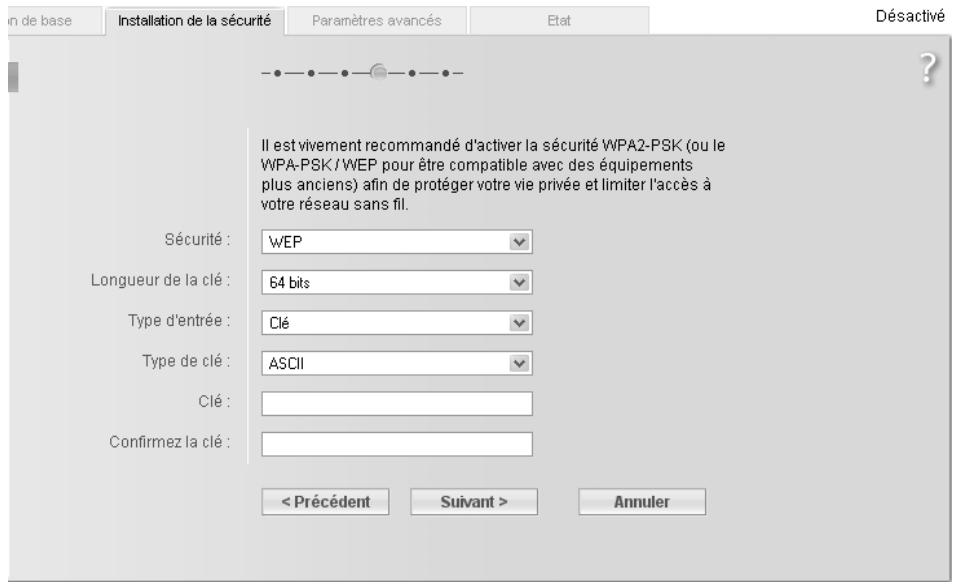

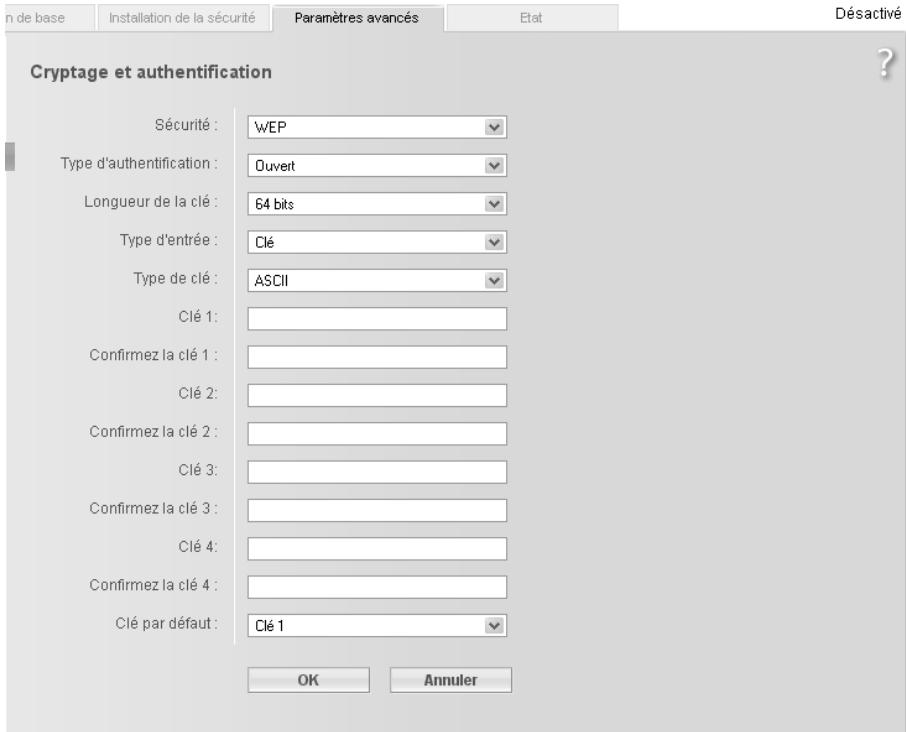

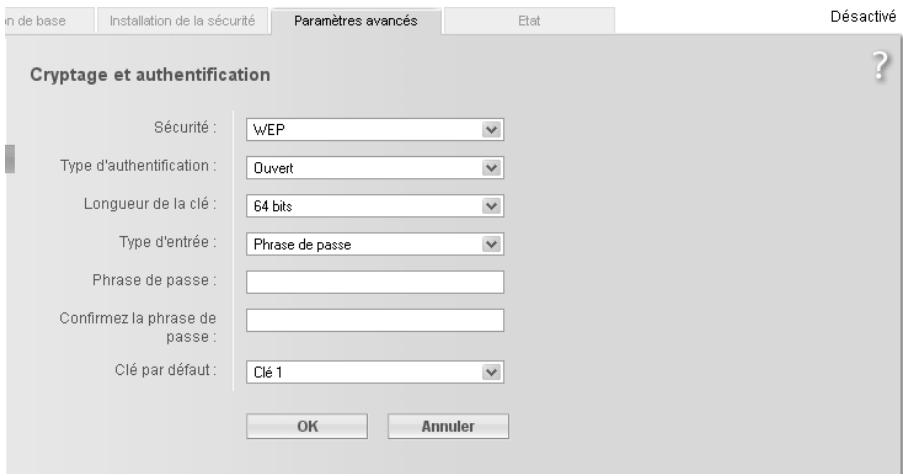

Cryptage WEP 37

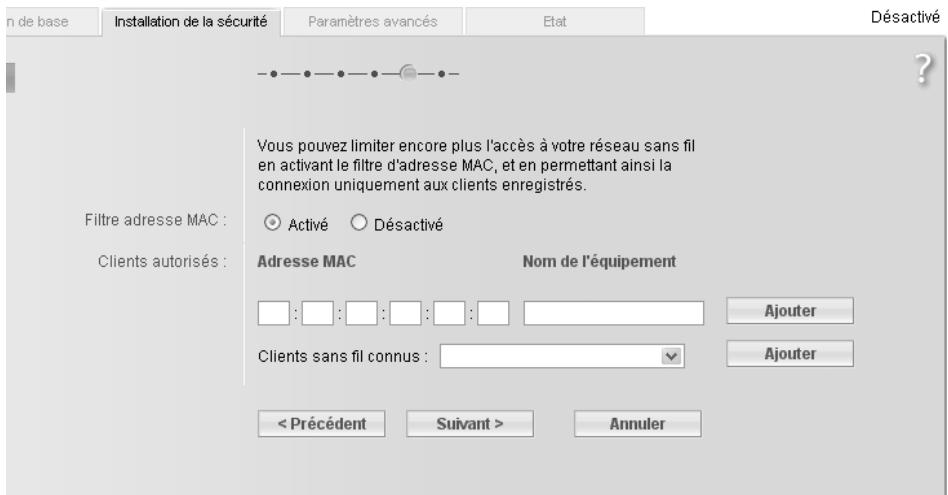

Contrôle d'accès dans un réseau sans fil 39

Enregistrement des paramètres 40

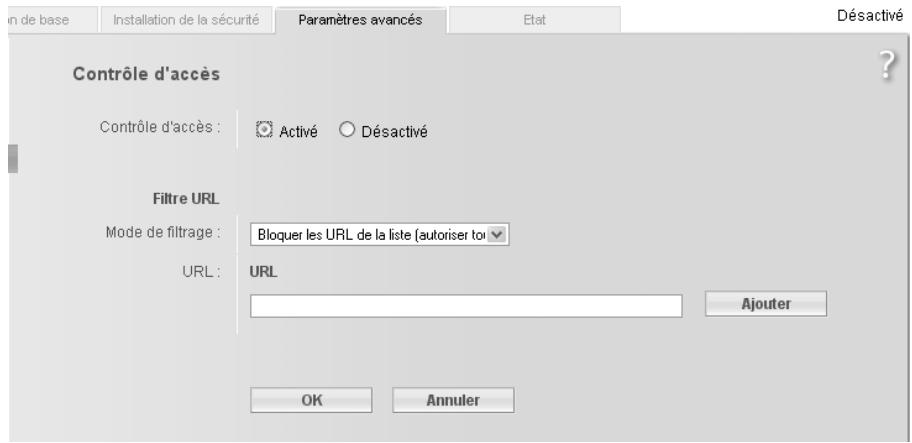

Programmation du contrôle d'accès à Internet 48

Configuration de la fonction NAT 49

Déclenchement de port 50

Renvoi de port 52

Ouverture d'un pare-feu pour un ordinateur en particulier (Hôte exposé) ..... 53

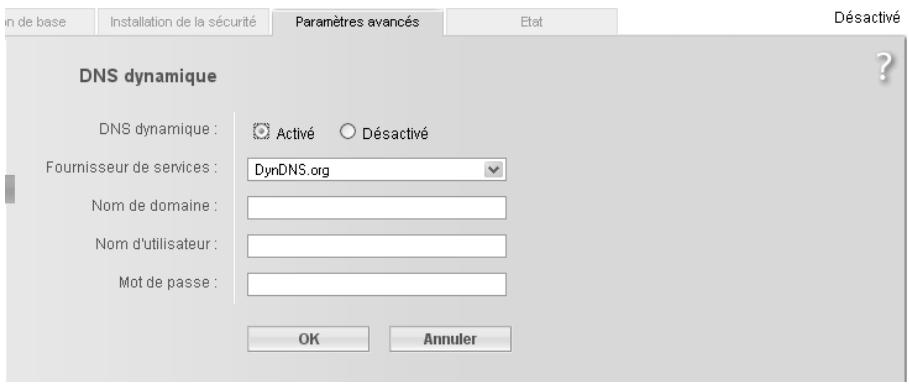

DNS dynamique 54

QoS (Qualité de service) 55

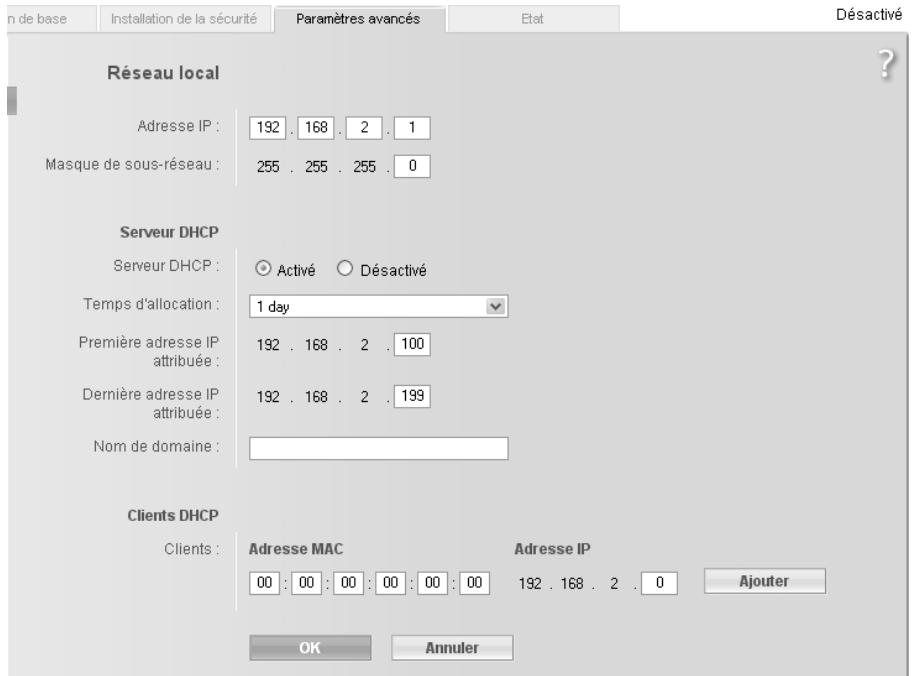

Configuration LAN 56

Assigner des adresses IP fixes à certains PC 58

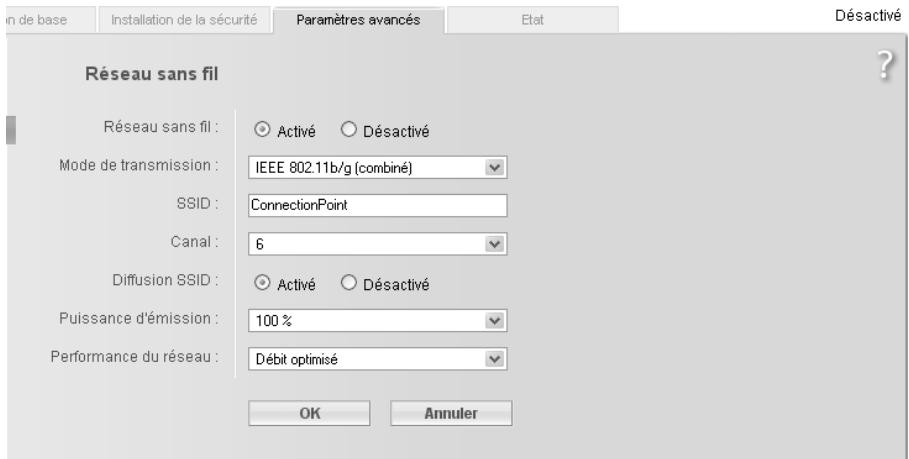

Configuration pour les liaisons sans fil 58

Paramétrer la sécurité sans fil 60

WPA2-PSK et WPA2-PSK / WPA-PSK 61

Cryptage WEP 61

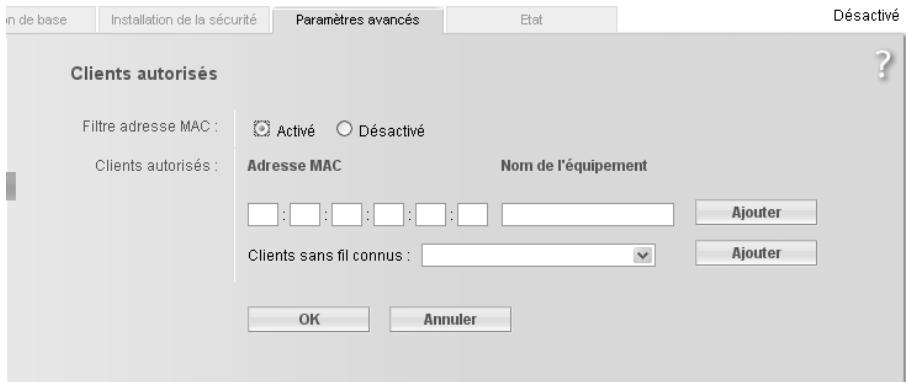

Clients autorisés 64

Fonction Répéteur (WDS) 65

Administration et informations d'état ..... 67

Etablissement manuel d'une connexion Internet 67

Options régionales 68

Temps Internet 69

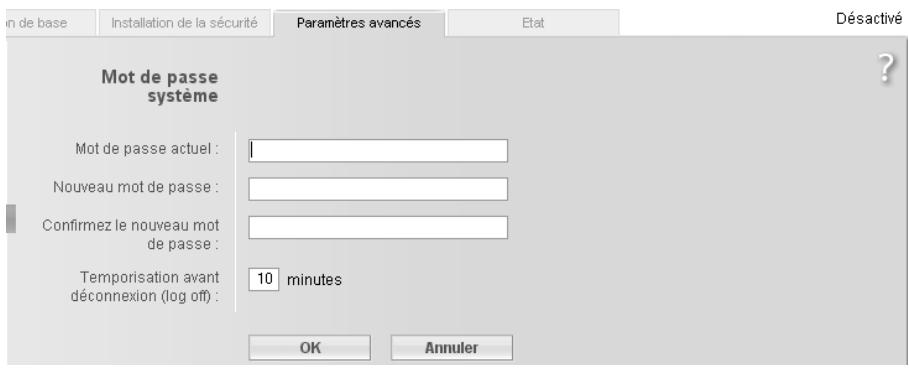

Mot de passe système 69

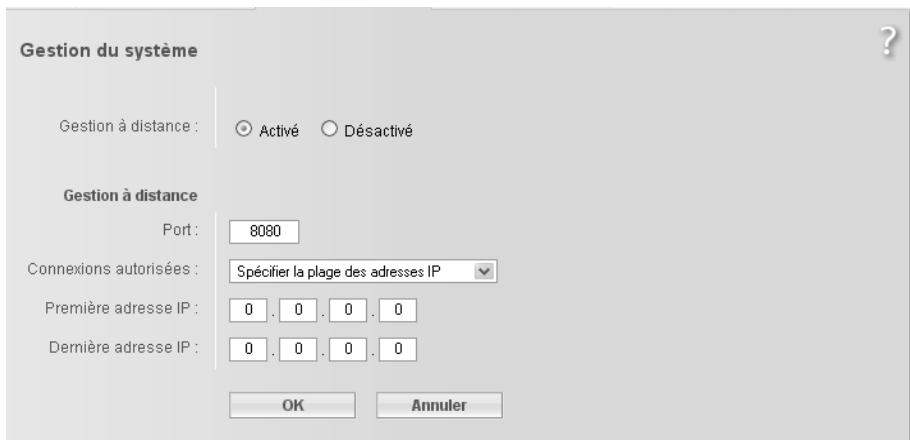

Configuration de la Gestion à distance 70

Sauvegarde et restauration de la configuration 72

Sauvegarde des données de configuration 72

Restauration de la sauvegarde 72

Restauration des réglages usine 73

Réinitialiser 73

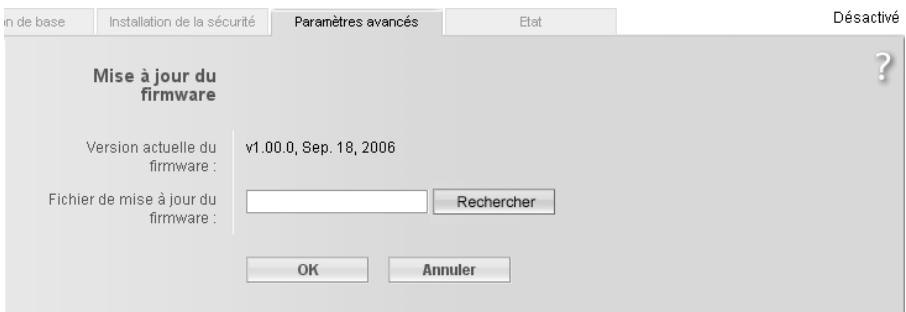

Mise à jour du firmware 74

Informations d'état 75

Aperçu 75

Sécurité 76

Internet 77

Réseau local 78

Réseau sans fil 78

Equipement 79

Configuration du réseau local 80

Configuration réseau avec Windows XP 80

Configuration du réseau 81

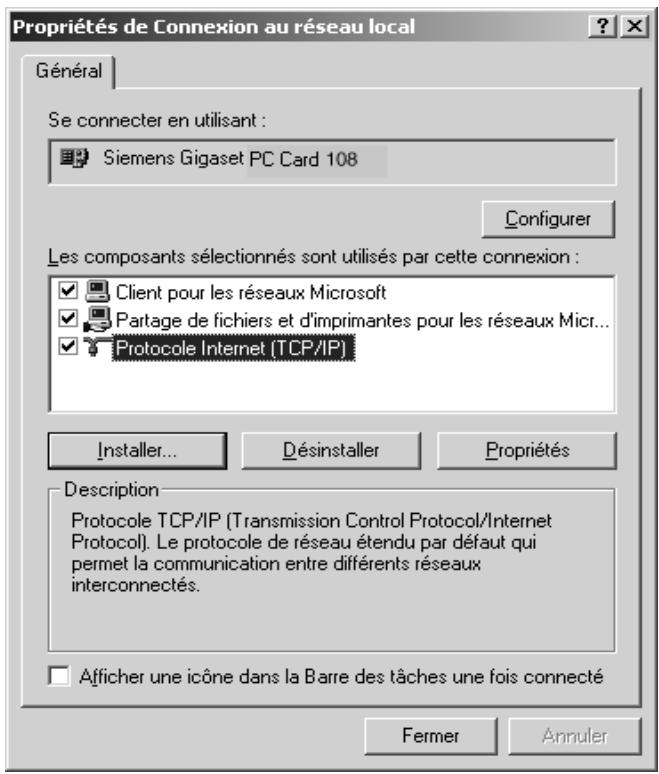

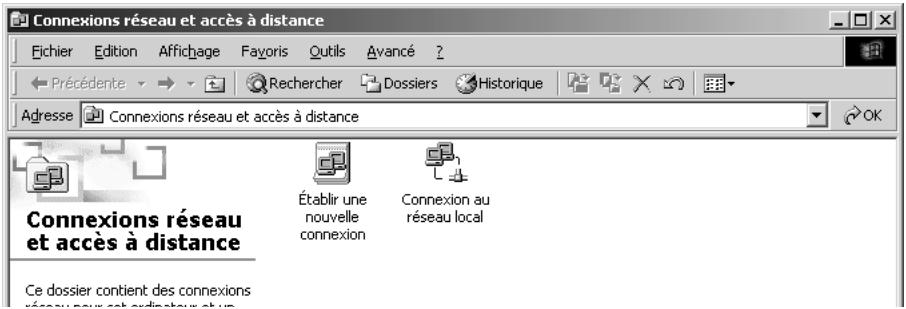

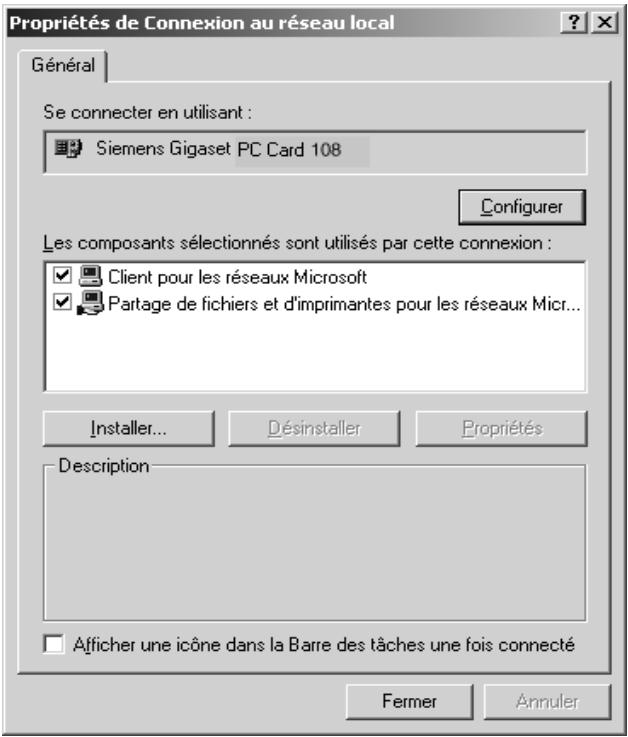

Définition du nom de l'ordinateur et du groupe de travail 83

Vérification des paramètres réseau et achèvement de

la procédure d'installation 83

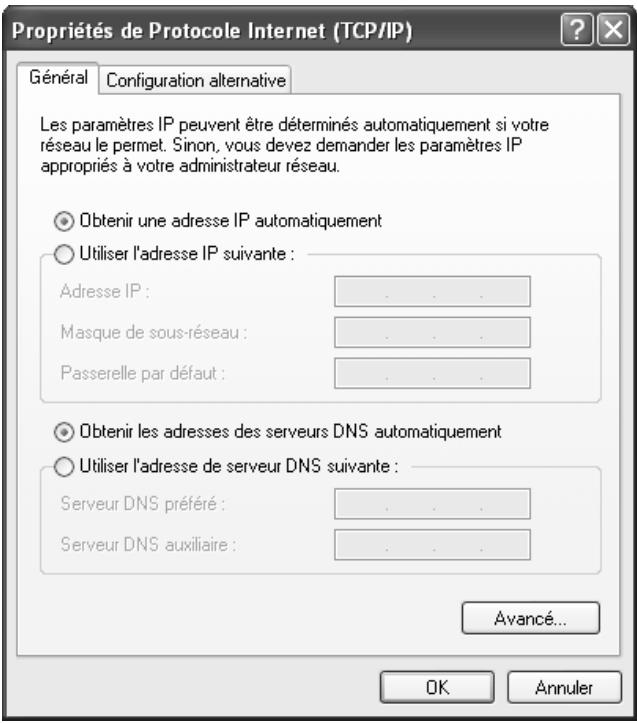

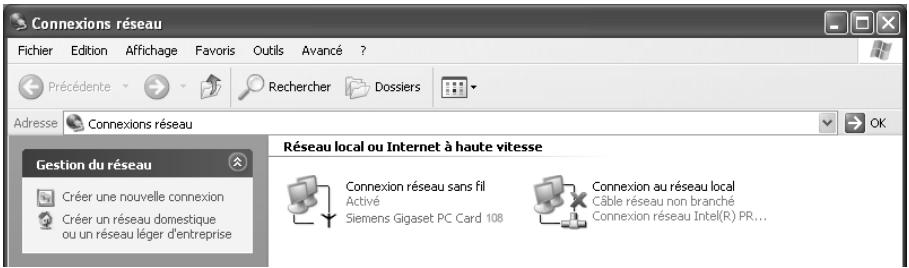

Paramètres TCP / IP 84

Désactiver le proxy HTTP 86

Configuration du système de blocage des fenêtres contextuelles ..... 86

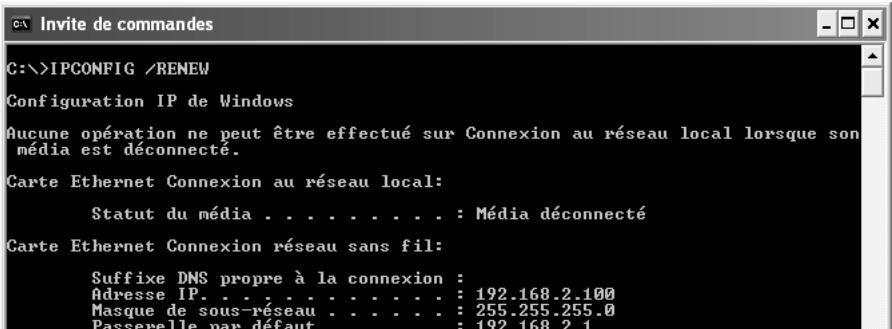

Synchronisation des paramètres TCP / IP avec le Gigaset SE361 WLAN ..... 87

Configuration réseau avec Windows 2000 88

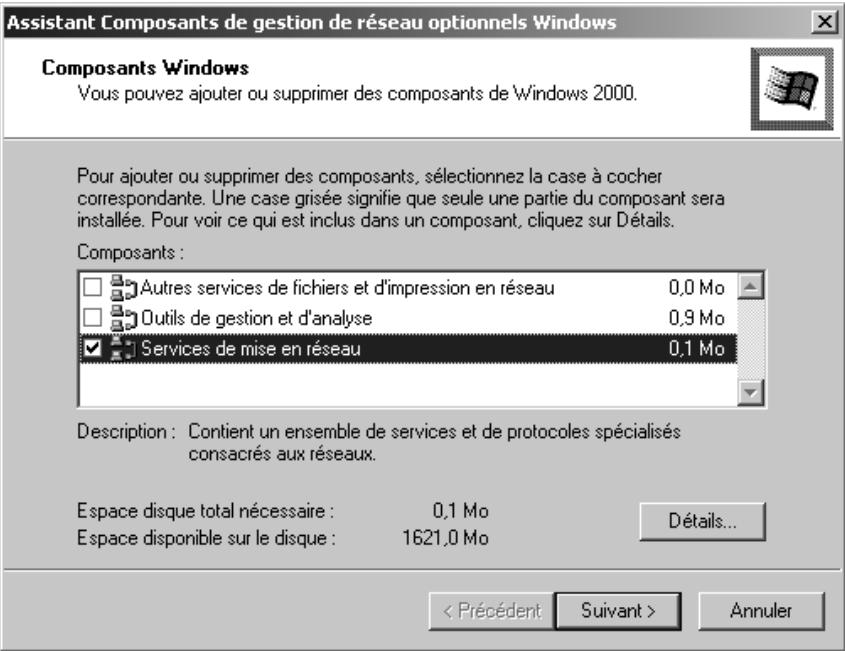

Installation des services réseau 88

Définition du nom de l'ordinateur et du groupe de travail 89

Installer le protocole TCP / IP. 90

Paramètres TCP / IP 92

Désactiver le proxy HTTP 94

Configuration du système de blocage des fenêtres contextuelles ..... 94

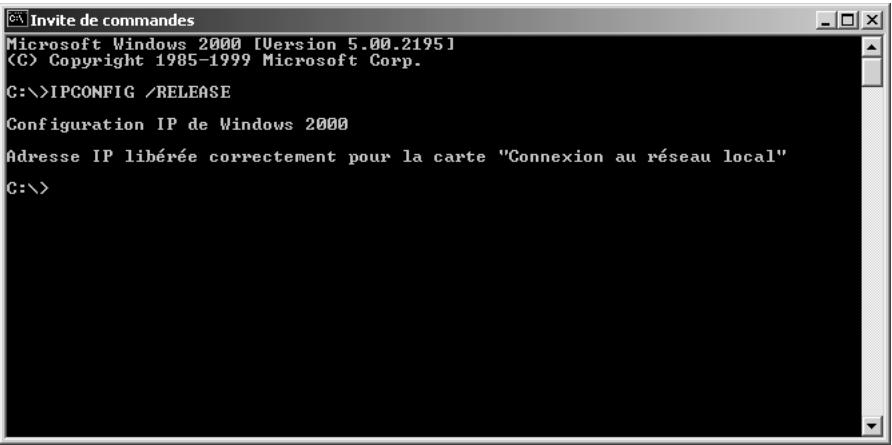

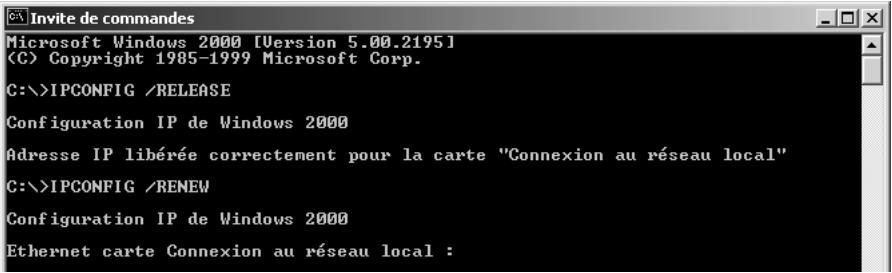

Synchronisation des paramètres TCP / IP avec le Gigaset SE361 WLAN ..... 95

Vérifier la connexion avec le Gigaset SE361 WLAN 96

Annexe 97

Dépannage 97

Spécifications 101

Homologation 102

Mise au rebut 102

Service clientèle (Customer Care) 103

Certificat de garantie pour la France 103

Certificat de garantie pour la Suisse 106

Certificat de garantie pour la Belgique 107

Glossaire 108

Index 121

Consignes de sécurité

Utilisez uniquement le bloc-secteur fourni avec l'appareil. Pour le raccordement au réseau électrique, respectez les valeurs de connexion.
♦ Protégez l'appareil de l'humidité.
N'ouvrez jamais l'appareil. Pour des raisons de sécurité au niveau électrique, l'appareil ne doit être ouvert que par du personnel de maintenance autorisé par Siemens.
L'appareil peut perturber le fonctionnement des équipements médicaux. Tenez compte des conditions techniques de l'environnement.
N'oubliez pas de joindre le mode d'emploi lorsque vous cédez votre appareil à un tiers.
N'utilisez pas l'appareil dans des locaux contenant des gaz ou des substances explosives ou à proximité de ces locaux.

Marques déposées

Microsoft, Windows 2000, Windows XP et Internet Explorer sont des marques déposées de Microsoft Corporation.

Mozilla Firefox est une marque déposée de Mozilla Organization.

Le Gigaset SE361 WLAN

Votre Gigaset SE361 WLAN Siemens est un appareil de communication puissant et simple d'utilisation pour connecter sans fil (WLAN) votre PC ou votre réseau local (LAN) à Internet (via un modem câble ou ADSL).

Vous pouvez connecter votre PC sans fil au Gigaset SE361 WLAN et établir un réseau local sans fil (WLAN). Pour sécuriser votre réseau, les liaisons radio peuvent être cryptées selon la norme WPA ou le cryptage WEP 64 ou 128 bits.

Avec le Gigaset SE361 WLAN, plusieurs utilisateurs peuvent accéder simultanément à Internet. Il est possible d'utiliser le compte d'un utilisateur unique si cela est autorisé par votre Fournisseur d'accès Internet. Le Gigaset SE361 WLAN est une solution simple et confortable pour surfer sur Internet à moindre coût.

Sur l'interface WAN du Gigaset SE361 WLAN, vous pouvez brancher un modem ADSL ou câble.

Avec ses nombreuses fonctions, le Gigaset SE361 WLAN est très facile à utiliser même pour un débutant en informatique. Sa mise en service et sa configuration ne vous prendront certainement que quelques minutes.

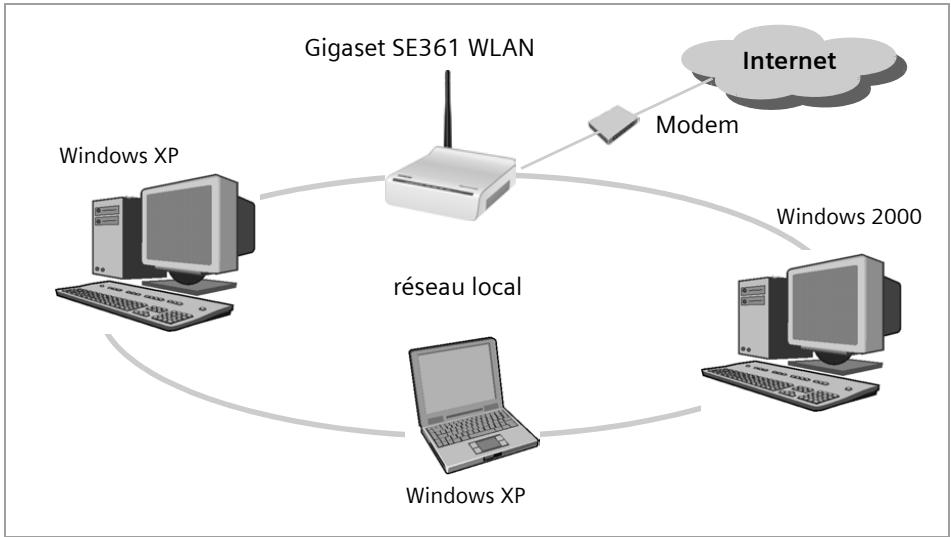

Réseaux locaux avec produits Gigaset

Grâce au Gigaset SE361 WLAN, vous pouvez mettre en place un réseau local (par ex. un réseau domestique. Tous les ordinateurs de ce réseau peuvent communiquer les uns avec les autres et accéder à Internet.

Plusieurs possibilités s'offrent à vous pour établir le réseau avec un Gigaset SE361 WLAN. Vous pouvez :

créer un réseau local filaire (Ethernet) et autoriser l'accès à Internet aux PC raccordés (voir p. 9).
créer un réseau local sans fil (WLAN) et autoriser l'accès à Internet aux PC raccordés (voir p. 10),
créer un réseau local sans fil comprenant des composants réseau sans fil et filaires (voir p. 12).

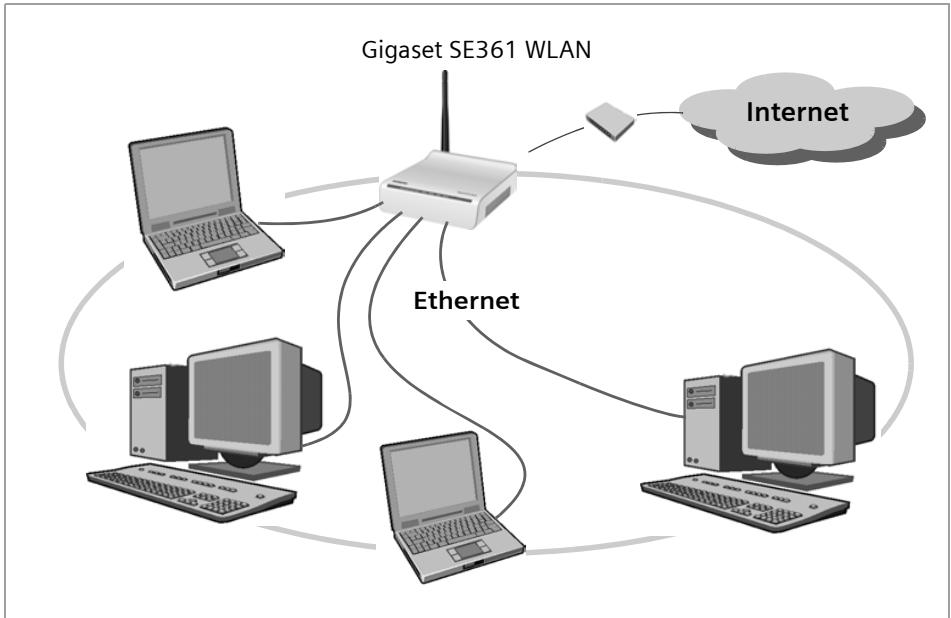

Réseau local filaire (Ethernet)

Dans un réseau local filaire, les ordinateurs communiquent via un câble Ethernet. Le Gigaset SE361 WLAN établit la connexion entre les PC que vous pouvez raccorder aux quatre connexions Ethernet LAN. Les ordinateurs doivent être équipés d'une carte réseau (Ethernet). Les ordinateurs récents sont généralement déjà équipés de ce type de carte. Pour les ordinateurs plus anciens, il faut en installer une. La connexion entre le PC et le port LAN de type Ethernet du Gigaset SE361 WLAN est réalisée via un câble Ethernet (CAT5). Un câble est fourni, vous trouverez des câbles Ethernet chez les revendeurs spécialisés.

Le Gigaset SE361 WLAN permet à tous les ordinateurs d'accéder simultanément à Internet.


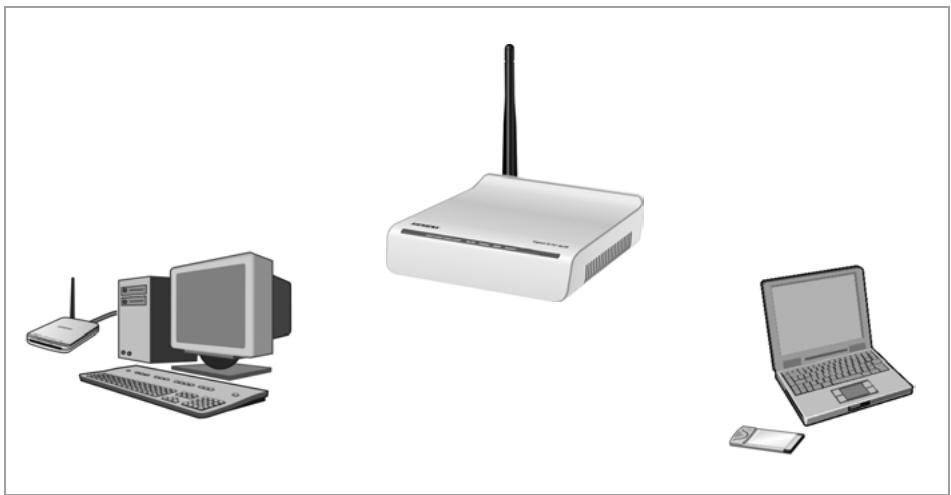

Réseau local sans fil (WLAN)

Dans un réseau local sans fil (WLAN), les ordinateurs sont connectés les uns aux autres sans câble. A cet effet, les PC doivent être équipés d'un adaptateur réseau sans fil (adaptateur WLAN), par ex., un Gigaset USB Stick 54, ou bien vous utilisez un PC avec la fonction WLAN intégrée.

Il existe deux modes de fonctionnement pour les réseaux sans fil :

◆ Mode infrastructure
◆ Mode ad-hoc

Mode infrastructure

Le mode infrastructure permet de relier les réseaux sans fil et les réseaux filaires entre eux. Outre les stations mobiles, le mode infrastructure requiert un point d'accès, par exemple le Gigaset SE361 WLAN. En mode infrastructure, les communications entre les stations du réseau passent toujours par ce point d'accès. Chaque station souhaitant intégrer le réseau sans fil doit auparavant s'enregistrer auprès du point d'accès afin que l'échange de données soit autorisé.

Via un point d'accès, les stations mobiles d'un réseau sans fil peuvent se connecter à un réseau local filaire (Ethernet) ou à Internet. Dans ce cas, on dit que le point d'accès a une fonction de routeur. Il envoie « vers l'extérieur » les paquets de données qui ne sont pas adressés à des stations du réseau et redirige les paquets provenant de « l'extérieur » vers la station correspondante du réseau.

Le Gigaset SE361 WLAN vous permet de connecter

◆ des ordinateurs reliés sans câble à Internet et
◆ des ordinateurs reliés sans câble à un réseau Ethernet.

Le mode infrastructure est la configuration par défaut du Gigaset SE361 WLAN. Cette configuration est décrite dans le guide d'installation rapide fourni avec l'appareil.

Mode ad-hoc

Un réseau Ad-hoc est un réseau sans fil configuré sans point d'accès ou routeur. Les composants réseau mobiles, communiquant directement ou sans fil les uns avec les autres, forment un réseau « ad hoc », c.-à-d. en cas de besoin. Toutes les stations au sein du réseau sont placées sur un pied d'égalité. Les réseaux ad-hoc trouvent leurs applications dès qu'il est nécessaire de déployer rapidement et sans infrastructure réseau existante des réseaux de communication lorsque les participants sont mobiles.

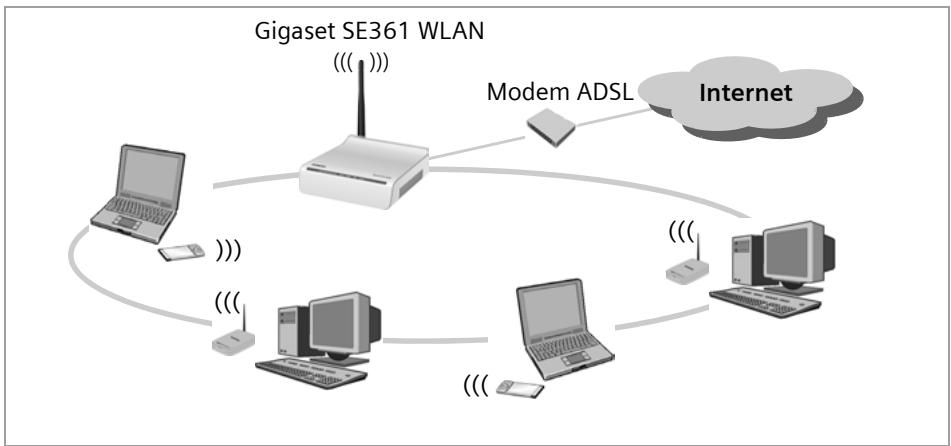

Connexion de réseaux sans fil à Internet

Le Gigaset SE361 WLAN permet, grâce à son port WAN, à l'ensemble des stations de son réseau local d'accéder simultanément à Internet. Pour pouvoir utiliser cette fonctionnalité, vous devez disposer d'une connexion de type ADSL ou câble obtenue auprès de votre fournisseur d'accès Internet. Vous pouvez obtenir la connexion et généralement aussi le modem auprès d'un fournisseur d'accès Internet.

Cette figure illustre l'application la plus fréquente. Un ou plusieurs ordinateurs communiquent sans fil via le Gigaset SE361 WLAN en mode infrastructure. Le Gigaset SE361 WLAN transfère les données sur Internet via un modem ADSL ou câble. Les données provenant d'Internet sont envoyées à l'ordinateur de la même manière.

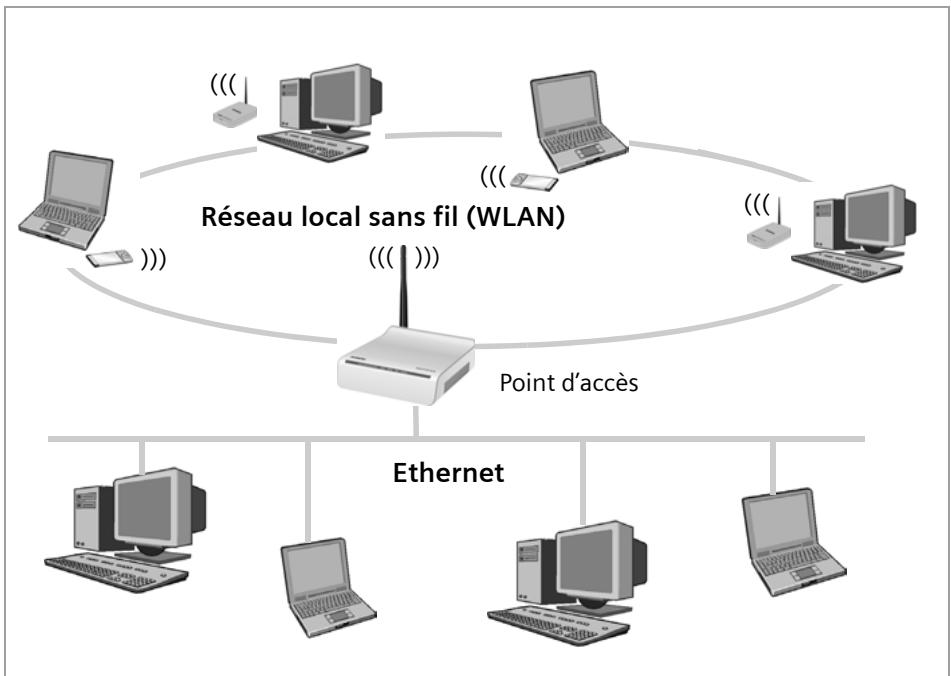

Connexion d'un réseau sans fil (WLAN) à un réseau Ethernet (LAN)

Les réseaux sans fil peuvent fonctionner sans problème avec des réseaux Ethernet existants. Si vous voulez connecter des stations mobiles à un réseau filaire existant, vous devez réunir toutes les stations mobiles dans un réseau sans fil en mode infrastructure.

Le Gigaset SE361 WLAN dispose de quatre interfaces Ethernet (ports LAN). Il est possible de raccorder jusqu'à quatre ordinateurs à ces ports LAN.

Tous les ordinateurs peuvent bénéficier de l'accès à Internet via le Gigaset SE361 WLAN.

Remarque :

Vous pouvez également connecter un routeur ou commutateur Ethernet à un port LAN afin d'obtenir un accès à un réseau Ethernet plus important. Si le réseau Gigaset WLAN doit être relié à un réseau existant, il est nécessaire de vérifier un grand nombre de paramètres. Il n'est pas possible de fournir d'exemple valable de manière générale pour cette application ; la configuration correspondante doit être décidée au cas par cas. Nous recommandons de confier la configuration d'un réseau de ce type à un spécialiste.

Fonctionnalités et possibilités d'utilisation

Le Gigaset SE361 WLAN propose de nombreuses fonctionnalités et offre ainsi un large éventail de possibilités d'utilisation telles que :

Accès Internet

Le Gigaset SE361 WLAN permet à plusieurs utilisateurs d'accéder à Internet via le port d'un modem ADSL ou câble.

• Comme l'accès Internet est établi via le protocole PPPoE chez de nombreux fournisseurs d'accès ADSL, le Gigaset SE361 WLAN comporte un Client PPPoE intégré, vous n'avez donc plus à configurer ce service sur votre PC.
• Accès Internet partagé

Si votre fournisseur d'accès Internet l'autorise, le Gigaset SE361 WLAN prend en charge l'accès à Internet pour un maximum de 252 utilisateurs. En pratique, plusieurs utilisateurs de votre réseau peuvent ainsi surfer simultanément sur Internet en utilisant un seul accès Internet.

♦ Réalisation d'un réseau local

Le Gigaset SE361 WLAN permet la connexion :

• de quatre appareils via les ports Ethernet, à une vitesse de transfert de 10 ou de 100 Mbps (avec détection automatique).
• de 32 terminaux mobiles maximum, via une interface radio, à une vitesse de transfert maximale de 54 Mbps. L'appareil satisfait à la norme IEEE 802.11g et peut fonctionner avec tous les produits satisfaisant aux exigences de la norme IEEE 802.11g ou 802.11b.

Le Gigaset SE361 WLAN peut être utilisé pour mettre aisément en place un réseau dans des petites entreprises ou chez des particuliers. Les utilisateurs peuvent, par ex., échanger des données ou utiliser en commun des ressources du réseau, par ex., un serveur de fichiers ou une imprimante.

◆ Fonctions de sécurité

Le Gigaset SE361 WLAN offre d'importantes mesures de sécurité :

- Protection par Pare-feu contre les accès non autorisés provenant d'Internet Pour leurs connexions Internet, tous les ordinateurs du réseau local utilisent l'Adresse IP publique du Gigaset SE361 WLAN et ne sont pas visibles sur Internet. Le Gigaset SE361 WLAN autorise uniquement les accès provenant d'Internet qui ont été initiés depuis le réseau local.

Le pare-feu protège par ailleurs le Gigaset SE361 WLAN contre les attaques de pirates.

- Filtrage de service et filtrage d'URL

Le Gigaset SE361 WLAN peut filtrer l'accès Internet. Vous déterminez ainsi les services Internet pouvant être utilisés et les ordinateurs autorisés à se servir de ces derniers.

Vous pouvez également interdire l'accès à certains domaines et à certains sites Internet (filtrage d'URL).

- Contrôle d'accès et cryptage pour le réseau local sans fil

Vous pouvez empêcher tout accès non autorisé à votre réseau local sans fil ou rendre illisibles les données pour toute personne non autorisée au moyen de différentes méthodes de cryptage et d'authentication (WEP, WPA / WPA2-PSK, contrôle d'accès MAC).

- La puissance d'émission peut être adaptée aux conditions locales. Les tentatives d'écoute sur votre réseau local sans fil sont rendues plus difficiles si vous limitez la portée du réseau au strict nécessaire.

Autres possibilités

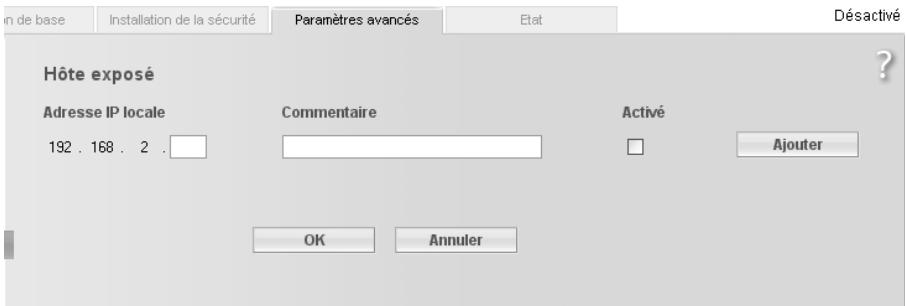

- Hôte exposé

Vous pouvez configurer un ordinateur intégré au réseau local en serveur virtuel afin d'autoriser complètement les accès depuis Internet.

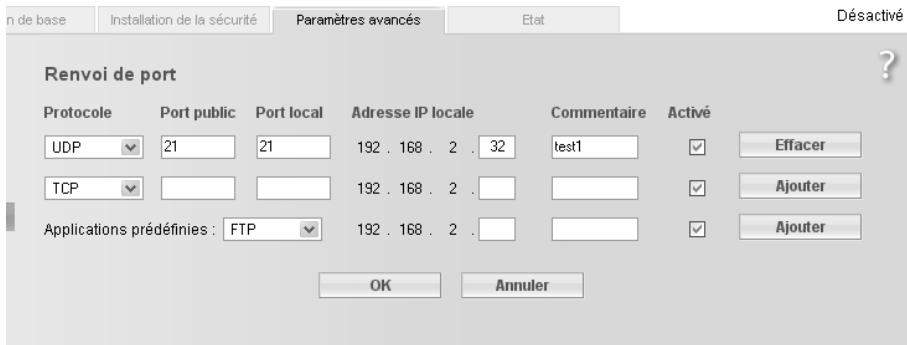

- Renvoi de port

Vous pouvez valider différents services sur un PC intégré au réseau.

Procédure d'installation et de configuration

1. Si votre PC ne dispose pas d'une interface LAN ou WLAN intégrée, commencez par installer une carte réseau Ethernet ou un Adaptateur réseau sans fil, par ex. le Gigaset USB Stick 54 sur les ordinateurs que vous souhaitez raccorder au Gigaset SE361 WLAN. L'installation est décrite dans le manuel d'utilisation de ces produits.

Remarque :

Installation des adaptateurs réseau sans fil : La SSID par défaut de Gigaset SE361 WLAN est ConnectionPoint.

1. Procédez aux raccordements nécessaires (ordinateurs, modem) sur le Gigaset SE361 WLAN et mettez l'appareil en marche (voir la section « Raccorder le Gigaset SE361 WLAN » à la page 20).
2. Pour que les PC puissent communiquer avec le Gigaset SE361 WLAN et entre eux au sein d'un réseau local, les paramètres réseau doivent être configurés de manière adaptée PC. C'est normalement le cas si vous avez conservé les paramètres par défaut de Windows. Reportez-vous à ce sujet au chapitre « Configuration du réseau local » à la page 80. Etablissez tout d'abord une connexion avec un PC à partir duquel vous configurerez le Gigaset SE361 WLAN. Vous pourrez connecter plus tard d'autres PC.

Avec une connexion sans fil, utilisez ensuite l'adaptateur réseau sans fil de l'ordinateur pour le relier au Gigaset SE361 WLAN. Cette opération est décrite dans le manuel d'utilisation de l'adaptateur réseau.

1. Configurez ensuite le Gigaset SE361 WLAN afin d'activer l'accès Internet de l'appareil (voir la section « Installation de base » à la page 29). Pour ce faire, vous avez besoin des données d'accès de votre fournisseur d'accès Internet.

Si vous voulez utiliser d'autres fonctions du Gigaset SE361 WLAN, par ex. les fonctions de sécurité complètes, utilisez l'assistant pour les paramètres de sécurité (voir p. 33) ou le menu Configuration avancée (voir p. 41).

Premières étapes

Contenu de l'emballage

L'emballage contient les éléments suivants :

◆ un Gigaset SE361 WLAN,
◆ un bloc-secteur (230 V / 12 V 0,5 A CC),
◆ un câble avec connecteurs RJ45 (CAT5),
◆ un CD avec mode d'emploi détaillé et logiciel pour le choix de la langue,
◆ un guide d'installation rapide.

Configuration requise

Les éléments suivants sont requis pour le fonctionnement de votre Gigaset SE361 WLAN :

◆ un PC avec

- un Adaptateur réseau sans fil conforme à la norme IEEE 802.11g ou IEEE 802.11b.

Remarques :

La vitesse de transfert maximale est de 54 Mbit / s pour les adaptateurs réseau compatibles 802.11g et de 11 Mbit / s pour les adaptateurs réseau compatibles 802.11b.

ou

- un port Ethernet,

un navigateur web pour la configuration de votre Gigaset SE361 WLAN (recommendation : Microsoft Internet Explorer 6.0 ou ultérieur et Mozilla Firefox 1.0 ou ultérieur),
◆ pour l'accès à Internet
- un modem ADSL ou câble et un filtre (pour l'ADSL),
- les données d'accès de votre Fournisseur d'accès Internet.

Voyants de fonctionnement et connectiques

Face avant

A l'avant de l'appareil figurent des voyants qui indiquent l'état de fonctionnement et facilitent l'installation et la détection des problèmes en réseau.

Les voyants (de droite à gauche) indiquent les faits suivants :

Diode	Etat	Etat
Alimentation	Allumé	Le Gigaset SE361 WLAN est raccordé au secteur.
	Eteint	Le Gigaset SE361 WLAN n'est pas raccordé au secteur.
WAN	Allumé	Un modem ADSL est raccordé au port WAN.
	Clignote	Envoi ou réception de données via la connexion WAN (trafic).
	Eteint	Aucun modem raccordé.
Online	Allumé	La connexion à Internet est établie (uniquement pour connexion à Internet via PPPoE et PPTP, voir p. 42)
	Eteint	Aucune connexion à Internet n'existe.
WLAN	Allumé	L’interface radio est activée, aucun transfert de données n’a lieu.
	Clignote	Le Gigaset SE361 WLAN émet ou reçoit des données via l’interface radio.
	Eteint	L’interface radio a été désactivée.
LAN1 – LAN4	Allumé	Un appareil est raccordé à la connexion LAN correspondante.
	Clignote	Le port LAN concerné transfère ou reçoit des données (trafic).
	Eteint	Aucun appareil raccordé.

Face arrière

12V 0.5A DC Reset WAN LAN 4 LAN 3 LAN 2 LAN 1

A l'arrière du Gigaset SE361 WLAN se trouvent les connecteurs et commandes suivants :

Elément	Description
12 V0,5 A CC	Connecteur du bloc-secteur fourni.Attention: Si vous utilisez un autre bloc-secteur inapproprié, vous ris-quez d'endommager le Gigaset SE361 WLAN.
WAN	Fiche de raccordement sur le modem ADSL.
LAN4 – LAN1	Quatre connecteurs switch 10 / 100 Mbps avec détection automatique (RJ-45). Vous pouvez raccorder jusqu'à quatre appareils équipés d'un port Ethernet (PC, Hub ou Switch (Commutateur)).

Réinitialisation

Le bouton de réinitialisation se trouve derrière la petite ouverture en dessous de l'appareil identifiée Reset.

◆ Fonction de redémarrage (réinitialisation du logiciel) : appuyez sur le bouton durant plus de 1 seconde, mais moins de 5 secondes, pour redémarrer l'appareil. Toutes les mesures de configuration et les réglages sont conservés.
◆ Fonction de réinitialisation (retour aux réglages usine) : appuyez au minimum pendant 5 secondes sur le bouton logé dans la petite ouverture en dessous de l'appareil afin de réinitialiser tous les réglages et de rétablir les paramètres usine.
Attention : L'ensemble des configurations mises en œuvre depuis la première mise en service sont perdues.
Le nouveau logiciel est conservé.

Gigaset SE361 WLAN Installation

Le Gigaset SE361 WLAN peut être installé à n'importe quel endroit de votre bureau ou de votre maison. Aucun câblage particulier n'est requis. Vous devez toutefois respecter les règles suivantes :

Utilisez uniquement le Gigaset SE361 WLAN dans un lieu couvert, dans la plage de température entre 0°C et +40°C. Ne placez pas le Gigaset SE361 WLAN à proximité d'une source de chaleur. Ne recouvrez pas les fentes d'aération. Les températures élevées peuvent endommager l'appareil.
L'emplacement choisi pour le Gigaset SE361 WLAN doit comporter une prise 230 V\~ et une possibilité de raccord au modem ou au LAN.
L'emplacement choisi ne doit pas se trouver à proximité immédiate d'appareils, tels que des appareils stéréo, des téléviseurs ou des appareils micro-onde, etc. Des dysfonctionnements peuvent se produire dans le cas contraire.
Dans la mesure du possible, choisissez pour le Gigaset SE361 WLAN un emplacement situé au centre de votre réseau sans fil. Assurez-vous que l'emplacement du Gigaset SE361 WLAN permet d'obtenir une réception optimale dans toute la maison, l'appartement ou le bureau. Vous pouvez améliorer la qualité de réception en positionnant l'antenne différemment (tourner et / ou basculer).
◆ Placez le Gigaset SE361 WLAN à un endroit où il ne risque pas de glisser ou de tomber.
◆ Ne posez pas le Gigaset SE361 WLAN sur des meubles dont la surface pourrait se modifier en raison des changements de température de l'appareil.
◆ Placez le Gigaset SE361 WLAN à un emplacement où il ne risque pas de tomber.
◆ Placez les câbles de manière à ce que personne ne puisse trébucher.
Les vis pour le montage mural du Gigaset SE361 WLAN ne figurent pas dans le contenu de l'emballage.

Raccorder le Gigaset SE361 WLAN

Avant de commencer à raccorder les ordinateurs à votre Gigaset SE361 WLAN, assurez-vous des points suivants :

un Adaptateur réseau filaire ou sans fil est raccordé au PC. Consultez pour cela le manuel d'utilisation du produit correspondant. Les modèles d'ordinateurs de bureau ou de portables récents intègrent d'origine un adaptateur réseau filaire et souvent aussi un adaptateur sans fil.
◆ ConnectionPoint est enregistré sur l'adaptateur réseau sans fil comme SSID.

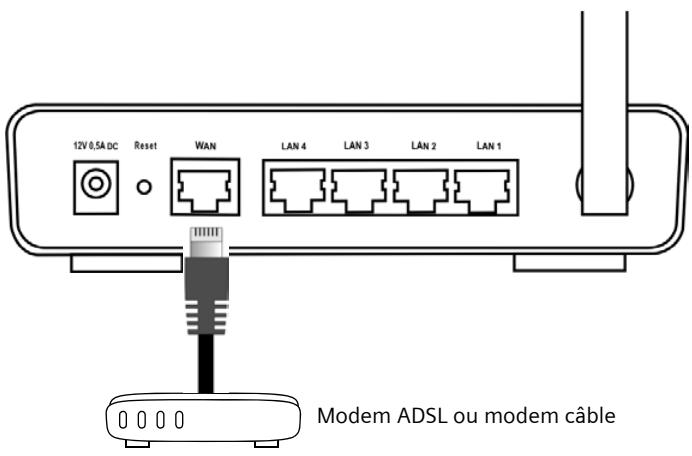

Raccorder au modem ADSL ou câble

→ Utilisez un câble Ethernet pour relier le connecteur marqué WAN, situé sur la face arrière du routeur, à votre modem ADSL ou à votre modem câble.

12V 0,5A DC Reset WAN LAN 4 LAN 3 LAN 2 LAN 1 Modem ADSL ou modem câble

Remarque :

Utilisez pour tous les raccordements un câble Ethernet de catégorie 5 avec connecteurs RJ-45 aux deux extrémités. Normalement, le câble est fourni avec le modem. Vous pouvez aussi utiliser le câble Ethernet jaune fourni avec le Gigaset SE361 WLAN.

Sur votre Gigaset SE361 WLAN, vous pouvez relier des PC en utilisant une liaison sans fil ou par câble, et ainsi créer un réseau local (LAN).

Sans fil

Une liaison sans fil est établie à l'aide d'un adaptateur réseau sans fil qui doit être installé sur votre ordinateur. Cet adaptateur peut être, par ex., un Gigaset USB Stick 54 ou un autre adaptateur réseau conforme à la norme IEEE 802.11g ou IEEE 802.11b.

Pour définir un Réseau radio, attribuez le même SSID à tous les appareils. Vous devez donc attribuer aux adaptateurs réseau le SSID du Gigaset SE361 WLAN. La valeur par défaut du SSID est ConnectionPoint.

Une fois le bon SSID saisi sur l'adaptateur réseau sans fil de votre PC, la liaison radio avec le Gigaset SE361 WLAN est automatiquement établie dès que vous raccordez votre appareil au réseau électrique (voir p. 23).

Liaison filaire (par câble)

→ Reliez l'un des ports LAN jaunes (LAN1 - LAN4) à l'arrière du Gigaset SE361 WLAN et au port Ethernet d'un PC. Utilisez pour cela un câble Ethernet avec des connecteurs RJ45 (CAT5). Vous pouvez également utiliser le câble Ethernet jaune fourni.

Les quatre ports LAN peuvent régler automatiquement leur vitesse de transfert sur 10 Mbps Ethernet ou sur 100 Mbit / s Fast Ethernet et activer le mode de transmission sur Semi-duplex ou Duplex intégral en fonction des capacités de l'adaptateur réseau de votre PC.

12V 0.5A DC Reset WAN LAN 4 LAN 3 LAN 2 LAN 1 Computer Laptop

Remarque :

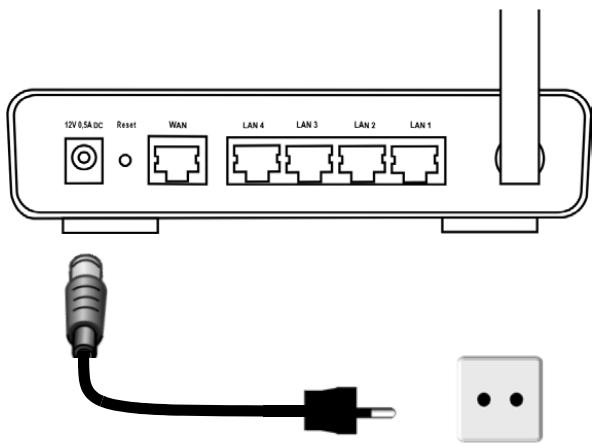

Utilisez uniquement le bloc-secteur fourni avec l'appareil (12 V 0,5 A CC).

→ Raccordez le câble d'alimentation à la fiche 12 V 0,5 A CC du Gigaset SE361 WLAN.
→ Insérez le bloc-secteur dans la prise électrique correspondante.

12V 0.5A DC Reset WAN LAN 4 LAN 3 LAN 2 LAN 1 AC

Votre Gigaset SE361 WLAN est désormais prêt à fonctionner.

♦ Le voyant d'alimentation sur le devant s'allume.
Lorsqu'il est allumé, le voyant WLAN indique que le Gigaset SE361 WLAN est prêt à établir des connexions sans fil.
La liaison radio avec un PC connecté par l'intermédiaire d'un adaptateur réseau sans fil est à présent établie de manière automatique, lorsque l'adaptateur réseau est configuré avec le même SSID que le Gigaset SE361 WLAN (voir p. 21). Il peut être nécessaire d'attendre quelques secondes pour que la liaison radio soit établie. Le voyant WLAN clignote lorsque les données sont envoyées ou reçues via cette connexion.
Les voyants LAN s'allument lorsqu'un PC est relié au port LAN correspondant par un câble Ethernet.

Pour pouvoir communiquer avec le Gigaset SE361 WLAN, la configuration réseau doit être reprise sur les PC raccordés. En général, ceci se passe automatiquement (voir p. 80).

Interface utilisateur

Une fois que vous avez configuré les paramètres réseau sur un PC de votre réseau local, configurez le Gigaset SE361 WLAN sur ce PC à l'aide de l'interface utilisateur du Gigaset SE361 WLAN. La configuration peut être effectuée via un navigateur quelconque, par exemple Microsoft Internet Explorer 6.0 ou une version supérieure, Mozilla Firefox 1.0 ou une version supérieure.

Remarque :

Vous devez éventuellement désactiver le proxy HTTP de votre navigateur pour démarrer l'interface de configuration (voir page 86 pour Windows XP et page 94 pour Windows 2000).

Si vous utilisez Mozilla Firefox ou bien si vous devez utiliser Internet Explorer et Windows XP Service Pack 2, vous devez configurer le système de blocage des fenêtres contextuelles (voir page 86 pour Windows XP et page 94 pour Windows 2000).

Démarrer l'Interface utilisateur

Marche à suivre pour accéder à l'interface utilisateur du Gigaset SE361 WLAN :

→ Lancez votre navigateur Web.
→ Entrez l'adresse IP du Gigaset SE361 WLAN dans le champ d'adresse de votre navigateur Web.

http://192.168.2.1

La page d'accueil s'affiche afin que vous puissiez taper le mot de passe.

→ Saisissez le mot de passe et cliquez sur OK.

Par défaut, le mot de passe de l'appareil est admin.

Remarque :

Pour des raisons de sécurité, il est toutefois recommandé de modifier le mot de passe ultérieurement (voir p. 33).

Une page avec les consignes de sécurité s'affiche.

→ Cliquez sur OK.

La page d'accueil s'ouvre.

Remarque :

Si la page d'accueil ne s'ouvre pas, il se peut que le choix automatique de la langue ne fonctionne pas (voir paragraphe « Choix de la langue » à la page 27). Dans ce cas, supprimez les fichiers internet temporaires (cookies) que votre navigateur a sauvegardé.

Microsoft Internet Explorer :

Extras – Options internet – Fichiers internet temporaires – Supprimer cookies / Supprimer fichiers

Mozilla Firefox :

Outils – Options – Vie privée – Cookies – Afficher les cookies – Supprimer tous les cookies.

Page d'accueil

La page d'accueil est le point de départ de toutes les opérations de configuration et de gestion.

Accueil Installation de base Installation de la sécurité Paramètres avancés Etat Langue | Désactivé → Installation de base L'Assistant d'installation de base vous guide à travers toutes les étapes importantes du processus de configuration. Vous pouvez, en quelques minutes seulement, paramétrer aisément votre équipement pour travailler dans notre réseau. → Installation de la sécurité A l'aide de l'Assistant d'installation de la sécurité, vous pouvez facilement protéger votre équipement et sécuriser votre réseau. Configurer les fonctions de sécurité les plus importantes en quelques étapes seulement. → Paramètres avancés En modifiant les paramètres avancés, vous pouvez entièrement adapter toutes les fonctionnalités et fonctions de votre équipement en fonction de vos besoins. Il est recommandé de consulter l'Aide en ligne et de lire le Manuel de l'utilisateur pour obtenir des informations détaillées sur chaque paramètre. → Etat Dans la section Etat, vous pouvez afficher des informations importantes sur votre équipement et votre réseau. Etat Internet Désactivé

Fonctions de la page d'accueil

Depuis la page d'accueil, vous pouvez

• sélectionner la langue de l'interface utilisateur (voir p. 27),
  ◆ vous connecter à Internet (voir p. 72),
  appeler l'assistant pour la configuration de base, voir Installation de base (voir p. 29),
  ◆ appeler l'assistant pour Installation de la sécurité (voir p. 33),
  appeler le menu Paramètres avancés pour d'autres possibilités de configuration (voir p. 41),
  appeler le menu Etat afin d'afficher des informations d'état à propos du Gigaset SE361 WLAN (voir p. 67).

Interface utilisateur

Vous pouvez toujours appeler les assistants, le menu Paramètres avancés et les informations sur l'état de n'importe quelle autre page du programme de configuration en utilisant les onglets situés en haut de l'interface utilisateur.

Le programme de configuration vous propose les fonctions suivantes :

Installation de base	L'assistant vous permet de définir les paramètres de base pour établir une connexion Internet. Vous pouvez également définir les données correspondant à votre région. Elles sont décrites à partir de la page 29.
Installation de la sécurité	Cet assistant vous permet de définir des mesures vous protégeant d'accès non autorisés sur votre Gigaset SE361 WLAN et sur le réseau local. Vous pouvez, par exemple, définir un mot de passe et configurer le cryptage des liaisons radio. Elles sont décrites à partir de la page 33. Pour la sécurité de votre réseau, nous vous recommandons d'exécuter cet assistant.
Paramètres avancés	Le menu Paramètres avancés vous propose des fonctions supplémentaires. Vous pouvez ici sauvegarder et restaurer les données de votre configuration, fixer un contrôle d'accès pour les PC, etc. Ces mesures de configuration sont optionnelles et peuvent être mises en œuvre ultérieurement. Elles sont décrites à partir de la page 41.
Etat	Le menu Etat vous permet de vous informer sur la configuration et l'état de votre Gigaset SE361 WLAN. Elles sont décrites à partir de la page 75.
Etat de l'Internet	L'état de votre connexion Internet s'affiche et vous pouvez établir une connexion manuelle à Internet (voir page 67).
Langue	Vous pouvez choisir la langue de l'interface utilisateur (voir page 27).

Choix de la langue

L'interface utilisateur est disponible en plusieurs langues. Lors de la première configuration ou après le rétablissement des paramètres usine, l'interface utilisateur s'affiche en allemand (si le navigateur web est lui aussi en allemand) ou bien en anglais (pour toutes les autres langues).

→ Cliquez sur Langue en haut à droite de la page.
→ Si vous voulez modifier la langue réglée par défaut, sélectionnez la langue souhaitée dans la liste.
→ Cliquez sur OK pour valider le paramètre.

Le fichier pour la langue souhaitée doit éventuellement être téléchargé. Les fichiers sont disponibles sur le CD-Rom ou bien vous pouvez télécharger d'autres langues sur Internet et les enregistrer sur votre PC. Suivez les instructions données sur la page de l'interface utilisateur.

Redémarrez le système pour activer les modifications. Confirmez le redémarrage dans la boîte de dialogue qui s'affiche.

A la fin de ce processus, la page d'accueil s'affiche de nouveau.

Eléments de l'interface utilisateur

Les pages Web de l'interface utilisateur contiennent les éléments suivants :

Bouton Désactivé

Le bouton Désactivé se trouve toujours à droite au-dessus de l'interface utilisateur. Lorsque vous cliquez sur Désactivé, la session est interrompue et la page de connexion s'affiche de nouveau.

Aide

Si vous cliquez sur le point d'interrogation, des explications sur la page actuelle de l'interface utilisateur s'affichent.

Boutons et icônes dans les assistants

Les assistants vous indiquent de manière graphique les étapes que vous avez déjà terminées.

Quand vous avez terminé la modification des paramètres d'une page, activez les nouveaux paramètres en cliquant sur Suivant > en bas de la page. Le bouton < Précédent vous permet de revenir à l'étape de configuration précédente, le bouton Annuler vous permet de revenir à la page d'accueil.

Boutons dans le menu Paramètres avancés

OK Pour appliquer les paramètres modifiés dans la configuration du Gigaset SE361 WLAN.

Annuler Pour annuler toutes les modifications effectuées depuis la dernière exécution de OK. Lors de la première configuration de l'appareil, ce bouton n'est pas encore disponible.

Suivant la fonction, la page peut contenir d'autres boutons. Ceux-ci sont décrits dans la section correspondante.

Installation de base

Vous effectuez l'Installation de base étape par étape à travers la configuration générale du Gigaset SE361 WLAN. Elle comprend les paramètres pour votre région et pour votre accès Internet.

Le Gigaset SE361 WLAN permet d'établir pour tous les PC raccordés à l'appareil la connexion à Internet. Pour la configuration, vous avez besoin des paramètres d'accès communiqués par votre Fournisseur d'accès Internet. Veuillez donc vous en munir.

Remarque :

L'assistant pour l'Installation de base reconfigure vos paramètres Internet si vous les avez déjà configurés préalablement. Les paramètres WLAN et LAN ne sont pas concernés.

Les paramètres d'accès sont enregistrés lors de la configuration dans le Gigaset SE361 WLAN. Si vous devez confier l'appareil à une autre personne ou le faire remplacer par un revendeur, il est fortement recommandé de rétablir la configuration par défaut (voir p. 73). Sinon, des personnes non autorisées pourraient utiliser vos paramètres de connexion Internet à votre insu et occasionner ainsi pour vous des coûts.

Lors de la première configuration, la première page de Installation de base, la page pour Options régionales, est automatiquement affichée.

→ Si, après la première configuration, vous voulez de nouveau effectuer l'Installation de base, sélectionnez l'entrée Installation de base sur la page de démarrage afin de lancer la configuration.
→ Cliquez sur Suivant >.

Options régionales

Sur cette page, vous sélectionnez votre emplacement actuel pour les paramètres régionaux.

→ Sélectionnez le pays de votre emplacement actuel dans la liste. Vous pouvez configurer le passage automatique à l'heure d'été et / ou le fuseau horaire.
→ Marquez l'option souhaitée et / ou sélectionnez le fuseau horaire de votre emplacement.

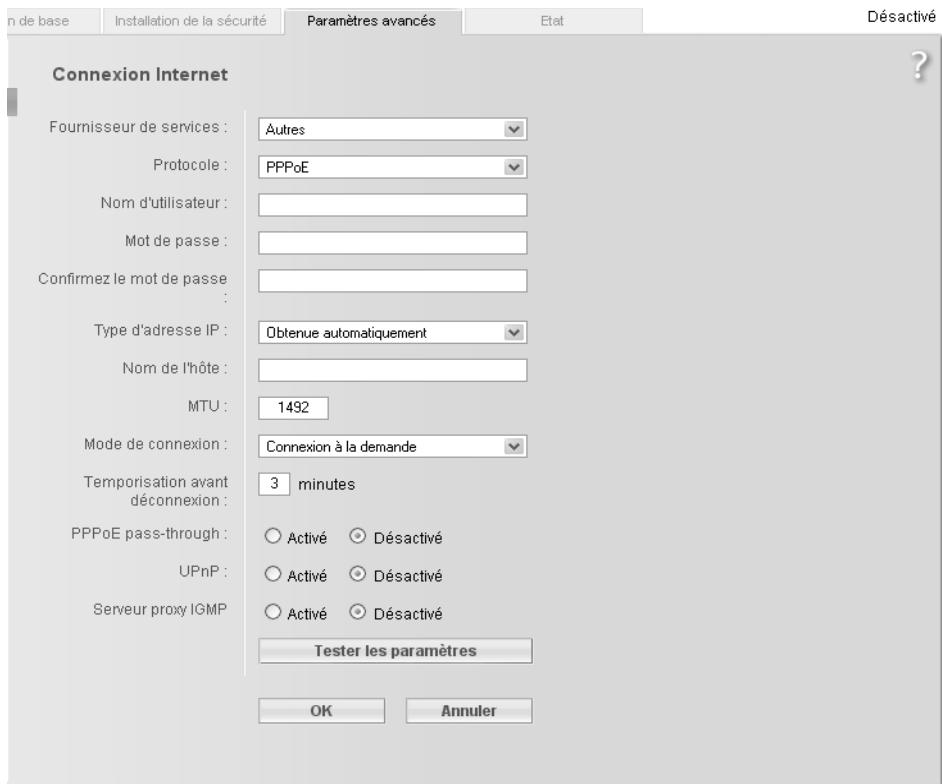

Configuration de la connexion Internet

Les paramètres d'accès dont vous avez besoin pour poursuivre la configuration de la connexion Internet se trouvent dans la documentation que vous avez reçue de votre Fournisseur d'accès Internet (ISP).

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Pour connecter votre équipement et votre réseau à Internet maintenant, entrez les données que vous avez reçu de votre fournisseur de services Internet ci-dessous. Fournisseur de services : Autres Protocole : PPPoE Nom d'utilisateur : Mot de passe : Confirmez le mot de passe : Type d'adresse IP : Obtenue automatiquement Nom de l'hôte : MTU : 1492 Mode de connexion : Connexion à la demande Temporisation avant déconnexion : 3 minutes PPPoE pass-through : ○ Activé ○ Désactivé ○ Activé ○ Désactivé UPnP : Tester les paramètres < Précédent Suivant > Annuler

→ Sélectionnez votre fournisseur d'accès Internet dans le menu de sélection Fournisseur de services. S'il ne figure pas dans la liste, sélectionnez l'option Autres.
→ Entrez les données que vous avez reçues de votre fournisseur Internet. Si vous sélectionnez votre fournisseur d'accès Internet dans la liste, la plupart des données nécessaires sont inscrites dans la fenêtre comme réglages par défaut. Pour l'option Autres également, vous pouvez souvent reprendre la configuration par défaut. Vérifiez si le Protocole correspond bien aux indications de votre fournisseur d'accès Internet.

Remarque :

La connexion à l'Internet n'est possible que si vous avez correctement entré toutes les données de votre fournisseur d'accès Internet.

→ Via le Mode de connexion, sélectionnez la manière dont les sessions Internet doivent s'établir :

- Sélectionnez Toujours activée si la connexion doit être établie en permanence lorsque le Gigaset SE361 WLAN est sous tension.

Remarque :

Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés.

• Sélectionnez Connexion à la demande lorsque les applications, telles que le navigateur Web ou le programme de messagerie, sont autorisées à se connecter automatiquement à Internet.
• Dans le champ Temporisation avant déconnexion, définissez un délai au terme duquel la connexion Internet doit être interrompue automatiquement lorsque aucune donnée n'a été transmise pendant ce temps (réglage par défaut : 3 minutes, plage : 1 à 99 minutes).

Le paramètre de ce délai n'est valable que pour l'option Connexion à la demande. Une connexion permanente est possible à l'aide de l'option Toujours activée.

- Sélectionnez Connexion manuelle si vous souhaitez toujours établir et quitter manuellement la connexion à Internet. Si vous utilisez un tarif à la durée, vous pouvez économiser ainsi les coûts de connexion. La connexion manuelle est décrite à la page 72.

→ Cliquez sur Tester les paramètres pour contrôler la connexion Internet. L'appareil essaie d'établir une connexion Internet. Une connexion Internet éventuellement déjà existante est interrompue au préalable.

La page Test de connexion Internet vous fournit des informations sur les étapes de test et les résultats.

PPPoE pass-through

PPPoE pass-through permet d'utiliser une connexion Internet supplémentaire (avec un autre fournisseur de service) à partir d'un ordinateur. De plus amples informations se trouvent à page 44.

→ Activez PPPoE pass-through si vous voulez utiliser cette fonction.

Utiliser UPnP (Universal Plug & Play)

Les ordinateurs utilisant la fonction UPnP (Universal Plug & Play) peuvent proposer leurs propres services réseau et utiliser automatiquement les services offerts dans le réseau. De plus amples informations se trouvent à page 45.

→ Activez UPnP si vous voulez utiliser cette fonction.
→ Cliquez sur Suivant > pour passer à l'étape suivante.

Résumé

La fenêtre suivante affiche un résumé des paramètres que vous avez définis avec l'assistant afin de vous permettre de les contrôler.

→ Pour modifier les paramètres, cliquez sur <Précédent.
→ Cliquez sur Terminer pour quitter l'assistant de configuration et enregistrer les paramètres.

La page d'accueil de la section Installation de la sécurité s'affiche automatiquement. Si vous voulez l'exécuter ultérieurement, désactivez l'option Je souhaite activer maintenant l'Assistant d'installation de la sécurité.. Si vous désactivez cette option, vous recevez un message vous indiquant que le système n'est pas sûr.

Une fois l'assistant pour Installation de base fermé, le Gigaset SE361 WLAN est alors configuré et prêt à établir des connexions à Internet.

Réglages de sécurité

Installation de la sécurité vous permet de définir d'autres paramètres améliorant la sécurité de votre réseau. Vous pouvez

attribuer un Mot de passe pour la configuration du Gigaset SE361 WLAN (voir p. 33),
◆ modifier l'identifiant de votre réseau sans fil (SSID) (voir p. 34),
◆ définir le Cryptage des liaisons radio (voir p. 35),
◆ restreindre l'accès à votre réseau sans fil à certains PC (voir p. 39).

L'interface utilisateur du Gigaset SE361 WLAN vous accompagne tout au long de la configuration de sécurité. Quand vous avez rempli une page, cliquez sur

Suivant >. Si vous souhaitez modifier vos saisies ou les revérifier, cliquez sur

< Précédent.

→ Sélectionnez l'entrée Installation de la sécurité sur la page d'accueil ou dans l'onglet afin de démarrer la configuration de sécurité si vous ne revenez pas directement à la page d'accueil des paramètres de sécurité après avoir défini les paramètres de base.

→ Cliquez sur Suivant > pour passer à l'étape suivante.

Attribution du Mot de passe

Dans la première étape de l'assistant, vous pouvez attribuer un Mot de passe pour l'interface utilisateur. Lors de la livraison de votre Gigaset SE361 WLAN, il n'est pas pourvu de Mot de passe admin. Afin d'éviter que des personnes non autorisées ne tentent de modifier votre configuration, vous devez définir un Mot de passe et le Mot de passe modifier de temps à autre.

in de base Installation de la sécurité Paramètres avancés Etat Déactivé Mot de passe actuel : Nouveau mot de passe : Confirmez le nouveau mot de passe : Définissez un nouveau mot de passe pour votre équipement afin d'empêcher l'accès non autorisé au programme de configuration. < Précédent Suivant > Annuler

→ Entrez le mot de passe par défaut (ou bien le mot de passe que vous avez configuré) dans le champ Mot de passe actuel.

→ Entrez un nouveau mot de passe dans le champ Nouveau mot de passe et répétez-le dans le champ Confirmez le nouveau mot de passe.

Réglages de sécurité

Le Mot de passe ne doit avoir plus de 32 caractères alphanumériques. Il est tenu compte des majuscules et minuscules. Evitez d'utiliser des noms de personnes ou des mots trop faciles à deviner. Combinez les lettres et les chiffres.

Remarque :

Si vous avez oublié le Mot de passe, vous devez réinitialiser votre Gigaset SE361 WLAN et rétablir la configuration usine (voir p. 18). De nouveau, admin est le Mot de passe défini. N'oubliez pas que toutes les données configurées seront ramenées sur la configuration usine.

→ Cliquez sur Suivant > pour passer à l'étape suivante.

SSID

Afin que les composants réseau à liaison sans fil puissent communiquer les uns avec les autres, il faut que tous utilisent la même SSID (Service Set Identifier).

A la livraison, le SSID paramétré sur le Gigaset SE361 WLAN est ConnectionPoint. Pour des raisons de sécurité, vous devez modifier ce SSID et désactiver la diffusion SSID.

Si cette option est activée, le Gigaset SE361 WLAN envoie le SSID à chaque transmission de données. En outre, le SSID de votre Gigaset SE361 WLAN est affiché sur les PC équipés d'un adaptateur réseau sans fil. Dans ce cas, les personnes non autorisées écoutant le réseau peuvent accéder à votre réseau local via le SSID.

en de base Installation de la sécurité Paramètres avancés Etat Désactivé ? Vous devriez modifier l'identification de votre réseau sans fil (SSID) et désactiver la diffusion SSID afin de rendre votre réseau sans fil invisible aux autres utilisateurs. SSID : ConnectionPoint Diffusion SSID : ○ Activé ○ Désactivé < Précédent Suivant > Annuler

→ Entrez dans le champ SSID une chaîne de caractères quelconque. Il est tenu compte des majuscules et minuscules. Il ne peut y avoir plus de 32 caractères alphanumériques.

Notez le SSID. Vous en avez besoin pour connecter votre ordinateur.

Remarque :

La connexion avec les adaptateurs réseau sans fil est interrompue jusqu'à ce que le nouveau SSID soit entré dans ces appareils.

→ Cliquez sur Suivant > pour passer à l'étape suivante.

Configuration des fonctions de sécurité pour le réseau sans fil

Vous pouvez définir à l'étape suivante les méthodes de cryptage et d'authentication pour votre réseau sans fil.

Les réseaux sans fil sont plus fortement exposés que les réseaux filaires au danger d'être écoutés. Avec les adaptateurs réseau classiques, il suffit à l'intrus d'utiliser un appareil avec adaptateur WLAN (par ex., un ordinateur portable ou un PDA (assistant numérique personnel) doté d'une carte réseau convenablement configurée pour intercepter les communications transitant par un réseau LAN sans fil à portée.

Le Gigaset SE361 WLAN fait appel à des méthodes de cryptage efficaces afin d'empêcher des personnes non autorisées d'intercepter les communications.

Vous pouvez utiliser les mécanismes de sécurité suivants :

◆ WPA2-PSK ou WPA2-PSK / WPA-PSK (voir ci-dessous)
◆ Cryptage WEP (Wired Equivalent Privacy, voir p. 37)

Nous recommandons d'utiliser WPA2-PSK lorsque cette option est prise en charge par tous les composants de votre réseau sans fil.

Remarque :

Quand WDS est activé (voir p. 65), seule la méthode de cryptage WEP est disponible.

Le menu Paramètres avancés comprend d'autres possibilités de paramétrage du cryptage de données et d'authentication (voir p. 60).

WPA2 / WPA avec clé pré-partagée (PSK)

WPA est une variante améliorée par rapport au WEP pour sécuriser les réseaux sans fil. Elle offre une sécurité plus élevée grâce à des clés dynamiques basées sur le TKIP (Temporal Key Integration Protocol). La nouvelle norme WPA2 utilise l'AES pour le cryptage.

WPA-PSK est un mode WPA spécial pour les réseaux domestiques et les petits bureaux dépourvus de serveur d'authentication d'entreprise. Les clés de cryptage sont créées automatiquement à l'aide de la clé pré-partagée et sont automatiquement modifiées ((l'opération est connue sous le nom de « Rekeying ») et sont authentifiées après un certain délai entre les appareils (Intervalle de création de clé).

Remarque :

Chaque ordinateur (adaptateur réseau) souhaitant accéder à un réseau sans fil protégé à l'aide du protocole WPA doit également prendre en charge le WPA. Pour savoir si et comment vous pouvez utiliser le WPA sur votre ordinateur, reportez-vous au mode d'emploi de votre adaptateur réseau.

→ Nous recommandons d'utiliser l'option WPA2-PSK lorsque cette option est prise en charge par tous les composants de votre réseau sans fil.

ou

→ Sélectionnez l'option WPA2-PSK / WPA-PSK lorsque certains ou tous les composants de votre réseau sans fil prennent en charge le WPA avec le protocole TKIP.

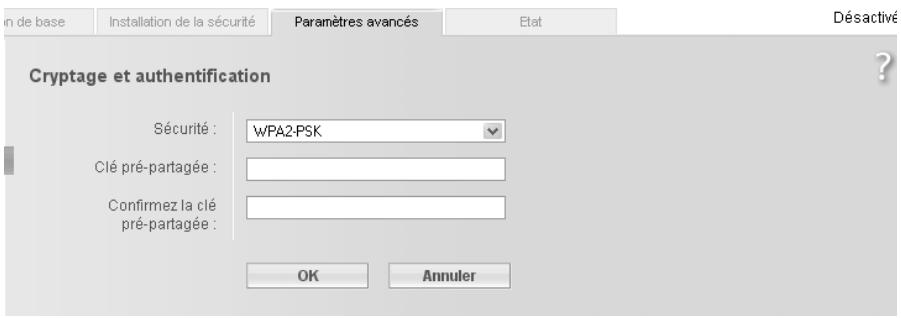

on de base Installation de la sécurité Paramètres avancés Etat Désactivé Sécurité : WPA2-PSK Clé pré-partagée : Confirmez la clé pré-partagée : Il est vivement recommandé d'activer la sécurité WPA2-PSK (ou le WPA-PSK / WEP pour être compatible avec des équipements plus anciens) afin de protéger votre vie privée et limiter l'accès à votre réseau sans fil. < Précédent Suivant > Annuler

→ Dans le champ Clé pré-partagée, entrez une clé de votre choix (entre 8 caractères et 63 caractères) et confirmez en l'entrant de nouveau.

Remarque :

Il est fondamental que vous notiez la Clé pré-partagée que vous venez de saisir. Vous avez besoin de cette valeur afin de configurer en conséquence les adaptateurs réseau sans fil.
Lorsque vous avez terminé l'Installation de la sécurité, il vous reste encore à régler le cryptage des adaptateurs réseau sans fil sur les ordinateurs connectés afin d'éviter que ces derniers ne puissent plus accéder au réseau sans fil du Gigaset SE361 WLAN.

→ Pour passer à l'étape suivante, cliquez sur Suivant >.

Le WEP (Wired Equivalent Privacy) est une procédure de cryptage pour les signaux radio dans des réseaux sans fil selon la norme IEEE 802.11.

Lorsque vous transférez des données sans fil et que tous les composants de votre réseau sans fil ne prennent pas en charge la norme de sécurité plus élevée WPA (voir p. 35), nous vous recommandons d'activer le WEP-Cryptage sur ces composants réseau.

Vous pouvez utiliser le standard en matière de cryptage avec des clés sur 64 bits, ou le niveau plus robuste, avec des clés sur 128 bits. Les clés sont générées au format hexadécimal ou au format ASCII. Vous devez utiliser les mêmes clés de cryptage et de décryptage pour le Gigaset SE361 WLAN et pour tous vos adaptateurs réseau sans fil.

In de base Installation de la sécurité Paramètres avancés Etat Désactivé Il est vivement recommandé d'activer la sécurité WPA2-PSK (ou le WPA-PSK / WEP pour être compatible avec des équipements plus anciens) afin de protéger votre vie privée et limiter l'accès à votre réseau sans fil. Sécurité : wEP Longueur de la clé : 64 bits Type d'entrée : Clé Type de clé : ASCII Clé : Confirmez la clé : < Précédent Suivant > Annuler

→ Sélectionnez la Longueur de la clé : 64 ou 128 bits.
→ Sélectionnez le Type d'entrée si vous voulez entrer manuellement la clé ou si vous souhaitez qu'elle soit générée automatiquement par une Phrase de passe.

Saisie manuelle de la clé

→ Sélectionnez le Type de clé, Hex ou ASCII.

Si vous activez Hex, vous pouvez utiliser les chiffres de 0 à 9 et les lettres de A à F.

- Si vous choisissez une profondeur de cryptage de 64 bits, la clé a une longueur de 10 caractères exactement.

Exemple de clé valide : 1234567ABC

- Si vous choisissez une profondeur de cryptage de 128 bits, la clé a une longueur de 26 caractères exactement.

Exemple de clé valide : 234567ABC8912345DEF1234567

Réglages de sécurité

Si vous sélectionnez ASCII, vous pouvez utiliser les chiffres de 0 à 9 ainsi que les lettres de A à Z et de a à z ainsi que les caractères spéciaux du jeu de caractères ASCII.

- Si vous choisissez une profondeur de cryptage de 64 bits, la clé a une longueur de 5 caractères exactement.

Exemple de clé valide : GIGA1

- Si vous choisissez une profondeur de cryptage de 128 bits, la clé a une longueur de 13 caractères exactement.

Exemple de clé valide : GIGASET_SE361

→ Validez la clé en la saisissant encore une fois dans le champ Confirmez la clé.

Génération de la clé par une Phrase de passe

In de base Installation de la sécurité Paramètres avancés Etat Désactivé Il est vivement recommandé d'activer la sécurité WPA2-PSK (ou le WPA-PSK / WEP pour être compatible avec des équipements plus anciens) afin de protéger votre vie privée et limiter l'accès à votre réseau sans fil. Sécurité : WEP Longueur de la clé : 64 bits Type d'entrée : Phrase de passe Phrase de passe : Confirmez la phrase de passe : < Précédent Suivant > Annuler

→ Entrez une Phrase de passe (jusqu'à 32 caractères) et validez par une nouvelle saisie. La clé est générée automatiquement.

Remarque :

• Il est fondamental que vous notiez la clé que vous venez de saisir. Vous avez besoin de cette valeur afin de configurer en conséquence les adaptateurs réseau sans fil.
  Lorsque vous avez terminé l'Installation de la sécurité, il vous reste encore à régler le cryptage WEP des adaptateurs réseau sans fil sur les ordinateurs connectés, afin d'éviter que ces derniers ne puissent plus accéder au réseau sans fil du Gigaset SE361 WLAN.

→ Pour passer à l'étape suivante de l'Installation de la sécurité, cliquez sur Suivant >.

Contrôle d'accès dans un réseau sans fil

Cette étape vous permet de définir les PC pouvant avoir un accès sans fil au Gigaset SE361 WLAN et en conséquence à votre réseau local. Le contrôle d'accès est basé sur les adresses des adaptateurs réseau des ordinateurs. Vous pouvez entrer les adresses MAC des PC manuellement ou les sélectionner à partir de la liste des PC enregistrés.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Filtre adresse MAC : Clients autorisés : Vous pouvez limiter encore plus l'accès à votre réseau sans fil en activant le filtre d'adresse MAC, et en permettant ainsi la connexion uniquement aux clients enregistrés. ○ Activé ○ Désactivé Adresse MAC Nom de l'équipement : : : : : : : : Clients sans fil connus : Ajouter Ajouter < Précédent Suivant > Annuler

Par défaut, le contrôle d'accès est désactivé. Autrement dit, tous les ordinateurs utilisant la bonne SSID et le cryptage correct peuvent se connecter.

→ Outre Filtre adresse MAC, sélectionnez l'option Activé afin d'activer le filtrage MAC.

→ Entrez l'adresse MAC de l'adaptateur réseau. En général, l'adresse figure sur un autocollant placé sur l'appareil.
→ Entrez un nom pour le PC.
→ Cliquez sur Ajouter pour ajouter l'entrée à la liste.

Sélection à partir de la liste des PC enregistrés

→ Sélectionnez le PC souhaité dans la liste Clients sans fil connus. Tous les PC enregistrés dans le routeur avec le bon SSID sont affichés.
→ Cliquez sur Ajouter pour ajouter le PC sélectionné à la liste.

Remarque :

Lorsque vous activez le contrôle d'accès MAC, vous devez au moins spécifier l'ordinateur à partir duquel vous configurez le Gigaset SE361 WLAN. Dans le cas contraire, vous ne pourrez plus accéder à l'interface utilisateur et un message d'erreur s'affichera.

Si vous avez refusé par erreur l'accès au Gigaset SE361 WLAN à tous les ordinateurs, vous disposez de deux options :

• Vous pouvez rétablir le Gigaset SE361 WLAN sur les réglages usine (voir p. 18).
• Vous pouvez relier un ordinateur au Gigaset SE361 WLAN en utilisant une des liaisons LAN (par câble). Le contrôle d'accès MAC ne s'applique que pour les ordinateurs reliés par une liaison sans fil. De ce fait, vous pouvez modifier à nouveau la configuration à partir de cet ordinateur.

→ Pour passer à l'étape suivante, cliquez sur Suivant >.

Enregistrement des paramètres

Quittez l'assistant à la page suivante et enregistrez les paramètres. Un message vous informe des risques de sécurité continuant à exister.

→ Cliquez sur Terminer pour quitter l'assistant.

Les paramètres sont à présent activés sur votre Gigaset SE361 WLAN.

Remarque :

Vous devez à présent configurer la clé WEP ou WPA, si elle est programmée, aussi pour l'adaptateur réseau de votre PC. Ce n'est qu'ensuite que vous pourrez vous reconnecter sans fil sur votre Gigaset SE361 WLAN.

Le menu Paramètres avancés vous permet de configurer toutes les options du Gigaset SE361 WLAN. Au besoin, vous pouvez également modifier les paramètres définis avec l'assistant. Le tableau suivant indique les possibilités du menu.

Menu	Description
Internet	Ce menu comprend toutes les possibilités de réglage basées sur Internet. Vous pouvez en particulier◆ contrôler et modifier la configuration de l'accès Internet (voir p. 42) ou définir un serveur DNS préféré (voir p. 46),◆ configurer le pare-feu, c'est-à-dire un ensemble de fonctions de sécurité et de fonctions spéciales, par ex. le contrôle d'accès des PC locaux sur Internet ou encore bloquer certaines pages Internet (voir p. 47),◆ procéder aux réglages NAT nécessaires afin de proposer vos propres services sur Internet (voir p. 49),◆ configurer des DNS dynamiques pour une adresse Internet fixe de votre appareil (voir p. 54),◆ configurer la qualité du service (voir p. 55).
Réseau local	Vous pouvez modifier ici l'Adresse IP privée du Gigaset SE361 WLAN et procéder au paramétrage sur le serveur DHCP (voir p. 56).
Réseau sans fil	Vous pouvez configurer les options relatives à la communication sans fil (SSID et cryptage) et restreindre l'accès au Gigaset SE361 WLAN (voir p. 42).
Administration	Vous pouvez procéder ici à différents paramétrages du système ou modifier ces derniers, comme, par ex., un mot de passe (voir p. 69), régler la durée (voir p. 68) ou activer la gestion à distance (voir p. 70).De plus, vous pouvez sauvegarder les données de votre Gigaset SE361 WLAN ou télécharger de nouveaux firmware (voir p. 72).

Internet Configuration de la connexion Internet

Lorsque vous avez configuré votre Gigaset SE361 WLAN avec les deux assistants, vous avez aussi déjà configuré le port WAN (accès Internet). Vous pouvez contrôler ces paramètres dans le menu Internet ou les modifier.

De plus, ce menu vous propose de nombreuses possibilités pour les réglages de sécurité et les restrictions d'accès à Internet et pour la mise à disposition de vos propres services sur Internet.

Internet

A la page Internet, vous pouvez autoriser ou interdire l'accès Internet à votre Gigaset SE361 WLAN.

Connexion Internet

Via cette page, vous pouvez configurer ou modifier la configuration de votre accès Internet. Les réglages que vous définissez ici doivent correspondre aux fonctionnalités mises à disposition par votre fournisseur d'accès Internet. De mauvaises indications peuvent entraîner des dysfonctionnements de votre service Internet.

→ Lorsque vous voulez programmer ou modifier les paramètres de la connexion Internet, sélectionnez dans le menu Paramètres avancés – Internet l'entrée Connexion Internet.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Connexion Internet Fournisseur de services : Autres Protocole : PPPoE Nom d'utilisateur : Mot de passe : Confirmez le mot de passe : Type d'adresse IP : Obtenue automatiquement Nom de l'hôte : MTU : 1492 Mode de connexion : Connexion à la demande Temporisation avant déconnexion : 3 minutes PPPoE pass-through : Activé Désactivé UPnP : Activé Désactivé Serveur proxy IGMP : Activé Désactivé Tester les paramètres OK Annuler

→ Sélectionnez votre fournisseur d'accès Internet dans la liste Fournisseur de services.
→ Entrez les données que vous avez obtenues par votre Fournisseur de services dans les champs correspondants.

Si vous sélectionnez votre fournisseur d'accès Internet à partir de la liste, la plupart des données nécessaires sont inscrites dans la fenêtre comme réglages par défaut.

Pour l'option Autres également, vous pouvez souvent reprendre la configuration par défaut.

Vérifiez si le Protocole correspond bien aux indications de votre fournisseur d'accès Internet.

Remarque :

Pour réussir la configuration des connexions Internet, tous les champs doivent être remplis exactement selon les indications de votre fournisseur d'accès.

→ Via le Mode de connexion, sélectionnez la manière dont les sessions Internet doivent s'établir :

- Sélectionnez Toujours activée si la connexion doit être établie en permanence lorsque le Gigaset SE361 WLAN est sous tension.

Remarque :

Si vous utilisez un tarif à la durée, vous pouvez avoir des coûts de connexion élevés.

• Sélectionnez Connexion à la demande lorsque les applications, telles que le navigateur Web ou le programme de messagerie, sont autorisées à se connecter automatiquement à Internet.
• Dans le champ Temporisation avant déconnexion, définissez un délai au terme duquel la connexion Internet doit être interrompue automatiquement lorsque aucune donnée n'a été transmise pendant ce temps (réglage par défaut : 3 minutes, plage : 1 à 99 minutes).

Le paramètre de ce délai n'est valable que pour l'option Connexion à la demande. Une connexion permanente est possible à l'aide de l'option Toujours activée.

- Sélectionnez Connexion manuelle si vous souhaitez toujours établir et quitter manuellement la connexion à Internet. Si vous utilisez un tarif à la durée, vous pouvez économiser ainsi les coûts de connexion. La connexion manuelle est décrite page 67.

→ Cliquez sur Tester les paramètres pour contrôler la connexion Internet. L'appareil essaie d'établir une connexion Internet. Une connexion Internet éventuellement déjà existante est interrompue au préalable.

Le système affiche des informations sur les étapes du test réalisées et sur leurs résultats.

Vous êtes ensuite redirigé sur la page Connexion Internet. Si nécessaire, vous pouvez corriger vos entrées.

→ Lorsque le test est réussi, cliquez sur OK afin de reprendre vos réglages.

PPPoE pass-through

Lorsque vous activez la fonction PPPoE pass-through, un PC peut établir dans le réseau des connexions Internet avec une identification propre. Le routeur transfère ces connexions.

→ Dans le menu, Paramètres avancés – Internet, sélectionnez l'option Connexion Internet.
→ Sélectionnez l'option Activé pour activer PPPoE pass-through.
→ Cliquez sur le bouton OK pour valider les paramètres.

Utiliser UPnP (Universal Plug & Play)

Les ordinateurs utilisant la fonction UPnP (Universal Plug & Play) peuvent proposer leurs propres services réseau et utiliser automatiquement les services offerts dans le réseau.

Remarque :

Le cas échéant, vérifiez si la fonctionnalité UPnP est installée dans le système d'exploitation de votre ordinateur. Il peut s'avérer nécessaire de réinstaller les composants UPnP de votre système d'exploitation. Consultez à cet effet le manuel du système d'exploitation de votre ordinateur.

Dès que vous avez installé la fonctionnalité UPnP dans le système d'exploitation d'un PC et que vous l'avez activée sur le routeur, des applications peuvent communiquer sur ce PC (par ex. Microsoft Messenger) via Internet sans que vous ayez à accorder une autorisation explicite. Le routeur exécute alors automatiquement un renvoi de port (Renvoi de port, voir p. 52), ce qui facilite la communication par Internet.

Vous apercevez une icône pour votre Gigaset SE361 WLAN sur la barre des tâches du PC sur lequel UPnP est installé. Sur les systèmes Windows XP, l'icône est également visible dans les connexions réseau. Il vous suffit alors de cliquer sur cette icône pour accéder directement aux pages de configuration du Gigaset SE361 WLAN.

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'option.

Connexion Internet.

→ Activez UPnP.

Remarque :

Lorsque la fonction UPnP est activée, les applications système peuvent affecter et utiliser des Ports sur un ordinateur. Cette possibilité constitue un risque potentiel en matière de sécurité.

→ Cliquez sur OK pour valider les paramètres.

Serveur Proxy IGMP

IGMP (Internet Group Management Protocol) permet à un PC d'indiquer à d'autres PC, via Internet, sa participation à un groupe de multidiffusion (multicasting). Dans le multicasting, un ordinateur sur Internet peut envoyer des contenus à plusieurs autres ordinateurs ayant manifesté leur intérêt pour les données et les informations de l'ordinateur initial.

→ Activez Serveur proxy IGMP si vous voulez utiliser la fonction.

Serveur DNS

DNS est un service décentralisé qui affecte des noms d'ordinateur ou des adresses Internet (Nom de domainen) et des adresses IP. Pour chaque serveur ou chaque LAN avec une liaison Internet, un serveur DNS doit gérer ces informations.

Normalement, votre fournisseur d'accès Internet vous fournit un Serveur DNS qui effectue cette attribution lorsqu'une connexion Internet est établie. Si nécessaire, vous pouvez définir manuellement le serveur DNS à utiliser pour les connexions Internet.

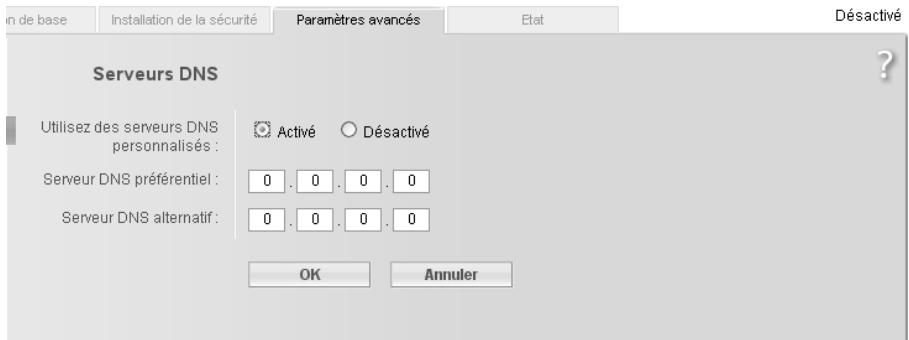

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'option Serveurs DNS.

en de base Installation de la sécurité Paramètres avancés Etat Désactivé Serveurs DNS Utilisez des serveurs DNS personnalisés : Activé Désactivé Serveur DNS préférentiel : 0.0.0.0 Serveur DNS alternatif : 0.0.0.0 OK Annuler

→ Activez la fonction Utilisez des serveurs DNS personnalisés à l'aide de l'option Activé.
→ Entrez les adresses IP de votre serveur DNS préféré (Serveur DNS préférentiel et Serveur DNS alternatif).
→ Cliquez sur OK pour valider les paramètres.

Adresse MAC

Si vous possédiez déjà un accès Internet chez le même fournisseur d'accès Internet avant de raccorder le Gigaset SE361 WLAN, l'adresse MAC d'un de vos PC peut avoir été utilisée pour l'enregistrement lors de la programmation de cette connexion. Vous devez, en conséquence, soit remplacer l'adresse MAC actuelle par l'adresse MAC enregistrée chez le fournisseur d'accès Internet, soit faire enregistrer par votre fournisseur une nouvelle adresse MAC pour votre compte.

Procédez de la manière suivante :

→ Connectez un PC au Gigaset SE361 WLAN et ouvrez l'interface de configuration.

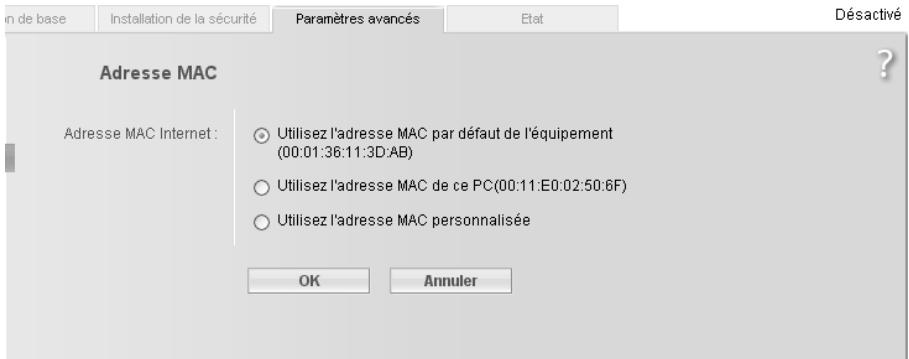

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'option Adresse MAC.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Adresse MAC Adresse MAC Internet : Utilisez l'adresse MAC par défaut de l'équipement (00:01:36:11:3D:AB) Utilisez l'adresse MAC de ce PC(00:11:E0:02:50:6F) Utilisez l'adresse MAC personnalisée OK Annuler

→ Sélectionnez l'adresse MAC valable pour la connexion Internet :

• Utilisez l'adresse MAC par défaut de l'équipement : vous pouvez laisser ce pré-réglage lorsque l'adresse MAC du Gigaset SE361 WLAN est utilisée pour la connexion Internet.
• Utilisez l'adresse MAC de ce PC : sélectionnez cette option lorsque l'adresse MAC du PC venant d'être connecté a déjà été enregistrée pour l'accès Internet ou lorsque vous avez de nouveau enregistré l'adresse MAC du PC sur lequel vous travaillez.
• Utilisez l'adresse MAC personnalisée : sélectionnez cette option lorsque vous avez fait enregistrer une nouvelle adresse MAC chez votre fournisseur d'accès Internet qui n'est pas celle du PC sur lequel vous procédez à la configuration.

→ Cliquez sur OK pour valider les paramètres.

Pare-feu

Les fonctions de pare-feu du Gigaset SE361 WLAN englobent différentes fonctions de protection pour votre réseau local.

Vous pouvez bloquer l'accès de certains PC à des services en particulier ou à des pages Internet sélectionnées (voir p. 48).

Les fonctions du pare-feu sont activées et configurées à la livraison du Gigaset SE361 WLAN. Si vous voulez désactiver le pare-feu, procédez de la manière suivante :

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'option Pare-feu.
→ Sélectionnez l'option souhaitée.
→ Cliquez sur OK pour valider les paramètres.

Programmation du contrôle d'accès à Internet

la fonction Contrôle d'accès vous permet de bloquer pour certains ou plusieurs PC l'accès à différents services Internet.

Sélectionnez l'entrée Contrôle d'accès dans le menu Paramètres avancés – Internet – Pare-feu.

→ Activez la fonction Contrôle d'accès via l'option Activé.

on de base Installation de la sécurité Paramètres avancés Etat Désactivé Contrôle d'accès Contrôle d'accès : Activé Désactivé Filtre URL Mode de filtrage : Bloquer les URL de la liste [autoriser toi] URL : URL Ajouter OK Annuler

Vous disposez des possibilités de réglage suivantes pour le Contrôle d'accès :

Filtre URL

Le filtre URL vous permet de bloquer l'accès à certaines pages Internet ou à certains domaines Internet ou de restreindre l'accès à certaines pages Internet. Après avoir entré les URL correspondantes, vous pouvez créer des règles d'accès qui utilisent le filtre URL pour les clients sélectionnés dans votre réseau.

→ Dans le menu Paramètres avancés – Internet – Pare-feu, sélectionnez l'option Contrôle d'accès.
→ Sélectionnez le Mode de filtrage, c.-à-d. si vous souhaitez autoriser ou bloquer l'accès aux URL dans la liste.
→ Entrez l'URL souhaitée dans le champ.
→ Cliquez sur Effacer pour supprimer une entrée. Cliquez sur Ajouter pour créer une nouvelle entrée.
→ Cliquez sur OK pour valider les paramètres.

Configuration de la fonction NAT

Votre Gigaset SE361 WLAN est doté de fonctionnalités de traduction d'adresses NAT (Network Address Translation). La traduction d'adresses réseau (NAT) permet à plusieurs utilisateurs au sein de votre réseau local d'accéder à Internet à partir d'une ou de plusieurs adresses IP publiques. Par défaut, toutes les adresses IP locales sont formées sur l'adresse IP officielle de votre routeur.

Une propriété de la fonction NAT est qu'aucune donnée provenant d'Internet n'est autorisée à pénétrer dans votre réseau local, à moins d'avoir été demandée explicitement par un PC du réseau local. La plupart des applications Internet fonctionnent également sans problème derrière un pare-feu NAT. Lorsque vous demandez, par ex., des pages Internet ou que vous envoyez un e-mail, la demande de données sur Internet provient d'un PC du réseau local et le routeur laisse passer les données. Le routeur ouvre exactement un port pour l'application. Un port est une adresse interne à l'ordinateur à partir de laquelle les données peuvent être échangées entre un serveur sur Internet et un client localisé sur un ordinateur au sein d'un réseau local. La communication empruntant un port se base sur les règles correspondant à un protocole donné (TCP ou UDP).

Lorsqu'une application tente, de l'extérieur du réseau, d'envoyer un appel à un PC situé au sein du réseau local, cette action est rejetée par le routeur. Il n'y a aucun port ouvert à travers lequel les données pourraient pénétrer dans le réseau local.

Certaines applications, telles que les jeux sur Internet, la vidéoconférence, la téléphonie sur Internet, etc. utilisent plusieurs connexions. Par ailleurs, il est important, pour ces applications, de permettre aux demandes émises par des utilisateurs depuis Internet de parvenir aux utilisateurs du réseau local. Il est donc possible que ces applications ne soient pas fonctionnelles lorsque la traduction d'adresses réseau (NAT) est activée.

Grâce au renvoi de port (transfert de demandes à certains ports), vous faites en sorte qu'un routeur adresse des demandes d'Internet pour un service défini, par ex. un jeu, au port correspondant ou aux ports du PC sur lequel le jeu se déroule.

Le déclenchement de port est une variante spécifique du renvoi de port. A la différence du renvoi de port, le Gigaset SE361 WLAN renvoie, dans ce cas, les données de la plage de ports définie au PC qui a auparavant envoyé des données sur Internet via un port spécifique (port déclencheur). Ainsi, l'autorisation du transfert de données n'est pas liée à un PC précis de votre réseau, mais uniquement aux numéros de port du service Internet souhaité.

Pour la configuration, cela signifie :

• Vous définissez pour l'application un port déclencheur ainsi que le protocole (TCP ou UDP) utilisé par ce port. Vous attribuez à ce port déclencheur les ports publics qui doivent être ouverts pour l'application.
  Le routeur vérifie le numéro de port et le protocole pour toutes les données sortantes. S'il constate que le port et le protocole sont identiques à ceux d'un port déclencheur défini, il ouvre les ports publics qui ont été attribués et note l'adresse IP de l'ordinateur qui a envoyé les données. Lorsque les données reviennent d'Internet en empruntant l'un de ces ports publics, il les laisse passer et les redirige vers le PC approprié. Un événement déclencheur émane toujours d'un PC du réseau local. Lorsqu'un port déclencheur est adressé de l'extérieur, il est ignoré par le routeur.

Remarque :

Une application configurée pour le déclenchement de port peut être exécutée à un certain moment uniquement par un utilisateur au sein du réseau local.
Tant que les ports publics sont ouverts, ils peuvent également être utilisés par des personnes non autorisées, afin de leur donner accès à l'un des ordinateurs du réseau local.

Lors de la livraison du Gigaset SE361 WLAN, la fonction NAT (Network Address Translation) est activée, c.-à-d. que toutes les adresses IP des PC dans le réseau local sont converties lors d'accès Internet sur l'adresse IP publique du routeur.

Les paramètres NAT du Gigaset SE361 WLAN vous permettent

◆ de programmer le déclenchement de port pour des applications spéciales (voir p. 50),
◆ de programmer le Gigaset SE361 WLAN en tant que serveur virtuel, en configurant le Renvoi de port (voir p. 52),
◆ d'ouvrir le pare-feu pour certains ordinateurs (voir p. 53).

Remarque :

Pour les fonctions décrites ci-dessous, vous devez vous assurer que les adresses IP des ordinateurs ne se modifient pas. Lorsque vous attribuez les adresses IP des PC via le serveur DHCP du Gigaset SE361 WLAN, vous devez, en conséquence, sélectionner, dans les réglages à la page Réseau local pour Temps d'allocation l'option n'expire jamais (voir p. 57) ou attribuer des adresses IP fixes pour les PC.

Vous pouvez activer ou désactiver la fonction NAT (réglage par défaut : la fonction NAT est activée).

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'entrée Traduction d'adresse (NAT) et marquez l'option souhaitée.

Déclenchement de port

Si vous configurez le déclenchement de port pour une application en particulier, déterminez un port déclencheur et le protocole (TCP ou UDP) qui utilise ce port. Vous attribuez à ce port déclencheur les ports publics qui doivent être ouverts pour l'application.

Vous pouvez dans ce cas sélectionner des services Internet connus ou indiquer manuellement les ports ou les plages de ports.

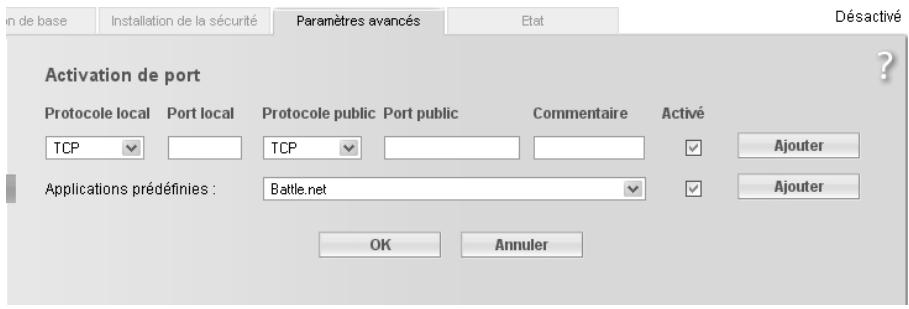

→ Pour configurer le déclenchement de port pour un service, sélectionnez dans le menu Traduction d'adresse (NAT) l'option Activation de port.

on de base Installation de la sécurité Paramètres avancés Etat Désactivé Activation de port Protocole local Port local Protocole public Port public Commentaire Activé TCP Applications prédéfinies : Battle.net OK Annuler Ajouter Ajouter

→ Dans la liste Applications prédéfinies, sélectionnez l'option souhaitée.
→ Cliquez sur le bouton Ajouter. Les données pour le service souhaité sont entrées sur la page.
→ Sélectionnez l'option dans la colonne Activé.
Si l'application que vous souhaitez ne se trouve pas dans la liste, vous devez entrer manuellement les données correspondantes sur la page :
→ Protocole local : sélectionnez le protocole qui doit être surveillé pour le trafic de données sortantes.
→ Port local : entrez le port qui doit être surveillé pour le trafic de données sortantes.
→ Protocole public : sélectionnez le protocole qui doit être autorisé pour le trafic de données entrantes.
→ Port public : entrez le port qui doit être ouvert pour le trafic de données entrantes.

Remarque :

Vous pouvez entrer un numéro de port unique, plusieurs numéros de port uniques séparés par des virgules, des plages de ports composées de deux numéros de port séparés par un tiret ou n'importe quelle combinaison de ces ports, par ex., 80, 90–140, 180.

→ Description : entrez une description vous aidant pour l'identification des différentes entrées.
→ Sélectionnez l'option dans la colonne Activé.
→ Cliquez sur le bouton Effacer pour supprimer une entrée. Cliquez sur le bouton Ajouter pour ajouter une nouvelle entrée.
→ Cliquez sur OK pour valider les paramètres.

Renvoi de port

Lorsque vous configurez le, le Gigaset SE361 WLAN prend vis-à-vis de l'extérieur le rôle du serveur. Il reçoit les demandes émanant des utilisateurs distants sur son adresse IP publique et les redirige automatiquement vers les ordinateurs locaux. Les adresses IP privées des serveurs du réseau local restent protégées.

Les services Internet sont adressés par des numéros de ports statiques. Pour la redirection des demandes de service adressées au serveur proposant effectivement le service, le Gigaset SE361 WLAN a besoin d'une table NAT pour les numéros de port. Le Renvoi de port doit être configuré dans cette optique.

Pour configurer le renvoi de port pour un service, sélectionnez l'option Traduction d'adresse (NAT) dans le menu Renvoi de port.

Renvoi de port Protocole Port public Port local Adresse IP locale Commentaire Activé UDP 21 21 192 . 168 . 2 . 32/test1 ✓ Effacer TCP Applications prédéfinies : FTP 192 . 168 . 2 . ✓ Ajouter OK Annuler ✓ Ajouter Désactivé

→ Dans la liste Applications prédéfinies, sélectionnez l'option souhaitée.
→ Cliquez sur le bouton Ajouter. Les données pour le service souhaité sont entrées sur la page.
→ Sélectionnez l'option dans la colonne Activé.

Si l'application que vous souhaitez ne se trouve pas dans la liste, vous devez entrer manuellement les données correspondantes sur la page :

→ Dans la liste Protocole, sélectionnez le protocole du service que vous proposez.
→ Sous Port public, entrez le numéro de port du service que vous proposez.
→ Dans le champ Port local, spécifiez le numéro de port interne vers lequel les demandes de services doivent être redirigées.
→ Dans le champ Adresse IP locale, saisissez l'adresse IP de l'ordinateur proposant le service.

Exemple : le serveur Web a été configuré de manière à réagir aux requêtes adressées au port. Les demandes de pages Web sont toutefois reçues sur le port 80 (valeur par défaut). Si vous ajoutez à présent l'ordinateur à la table de transfert et que vous définissez le port 80 comme étant le port public et le port 8080 comme étant le port interne, toutes les requêtes provenant d'Internet et concernant le numéro de port 80 sont redirigées vers le port 8080 sur le serveur Web de l'ordinateur que vous avez défini.

Remarque :

Vous pouvez entrer un numéro de port unique, plusieurs numéros de port uniques séparés par des virgules, des plages de ports composées de deux numéros de port séparés par un tiret ou n'importe quelle combinaison de ces ports, par ex., 80, 90–140, 180.

→ Cliquez sur Ajouter.
→ Cliquez sur Effacer lorsque vous voulez supprimer les données dans la ligne correspondante.
→ Sélectionnez l'option dans la colonne Activé.
→ Cliquez sur OK pour valider les paramètres.

Ouverture d'un pare-feu pour un ordinateur en particulier (Hôte exposé)

Vous pouvez programmer dans votre réseau local un client comme hôte exposé. Votre appareil lui transfère alors tout le trafic de données entrantes provenant d'Internet. Vous pouvez ainsi faire fonctionner, par exemple, sur un de vos clients dans votre réseau local votre propre serveur Web et le rendre accessible aux utilisateurs Internet.

En tant qu'hôte exposé, votre client est directement visible sur Internet et donc exposé à des dangers particuliers (par ex. attaques de pirates). Vous ne devriez activer cette fonction que lorsque cela s'avère absolument indispensable (par ex. pour gérer un serveur Web) et que d'autres fonctions (par ex. renvoi de port) ne suffisent pas. Dans ce cas, vous devez prendre des mesures adéquates pour les clients concernés.

Remarque :

Il n'est possible de programmer qu'un seul PC par adresse IP publique comme Hôte exposé (voir également la section « Renvoi de port » à page 52).

Pour configurer un PC comme Hôte exposé, sélectionnez dans le menu Traduction d'adresse (NAT) l'entrée Hôte exposé.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Hôte exposé Adresse IP locale Commentaire Activé 192 . 168 . 2 . Ajouter OK Annuler

→ Entrez l'Adresse IP locale du PC qui doit être autorisée comme Hôte exposé.

→ Dans le champ Commentaire, entrez un nom pour le PC.
→ Activez l'entrée en sélectionnant l'option.
→ Cliquez sur Ajouter pour ajouter l'entrée à la liste.
→ Cliquez sur Effacer pour supprimer l'entrée de la liste.
→ Cliquez sur OK pour valider les paramètres.

DNS dynamique

Le service que vous publiez sur Internet est accessible à partir d'un Nom de domaine. Ce nom de domaine est identifié par l'Adresse IP publique de votre routeur. Dans le cas où votre fournisseur d'accès Internet attribue dynamiquement l'adresse IP pour la connexion WAN de votre réseau local, l'adresse IP du routeur peut changer. De cette manière, l'association au nom de domaine n'est plus fixée et votre service n'est plus accessible.

Dans ce cas, vous devez vous assurer que l'attribution de l'adresse IP au nom de domaine soit actualisée de manière permanente. C'est l'objet du service DNS dynamique (DynDNS). Le service DynDNS permet d'attribuer à votre Gigaset SE361 WLAN un nom de domaine unique et fixe, même s'il ne possède pas d'adresse IP fixe.

Il existe sur Internet différents fournisseurs proposant un service DynDNS gratuit. Le Gigaset SE361 WLAN utilise le service de DynDNS.org et de TZO.org. Lorsque vous utilisez le service de ce DynDNS votre service est alors joignable en tant que sous-domaine de l'un des domaines de ce fournisseur sur Internet.

Si vous activez la fonction DynDNS de l'appareil, celui-ci surveille son adresse IP publique. Si elle est modifiée, il se connecte à la page Internet et y actualise son adresse IP.

Remarque :

Avant de pouvoir utiliser la fonction DynDNS du Gigaset SE361 WLAN, vous devez créer un compte auprès du fournisseur. Conformez-vous aux instructions figurant sur sa page Web. Spécifiez les paramètres utilisateur lors de la configuration du routeur.

→ Pour utiliser la fonction DynDNS du routeur, sélectionnez dans le menu Paramètres avancés – Internet l'entrée DNS dynamique.

DNS dynamique DNS dynamique : Activé Désactivé Fournisseur de services : DynDNS.org Nom de domaine : Nom d'utilisateur : Mot de passe : OK Annuler

→ Activez la fonction DNS dynamique.
→ Dans la liste Fournisseur de services, sélectionnez le service qui propose le DNS dynamique (DynDNS.org ou TZO.com).
→ Entrez le Nom de domaine, le Nom d'utilisateur et le Mot de passe. Vous avez reçu les informations requises lorsque vous vous êtes enregistré après du Fournisseur de services.
→ Cliquez sur OK pour valider les paramètres.

QoS (Qualité de service)

De nombreuses applications de communication et de multimédia requièrent une vitesse élevée et de grandes bandes passantes pour le transfert de données entre le réseau local et Internet. Toutefois, seule une connexion Internet avec une capacité restreinte est souvent disponible pour une multitude d'applications. QoS (Qualité de service) partage cette capacité entre les différentes applications et garantit un transfert de données sans retard et permanent en transférant de manière privilégiée les paquets de données avec une priorité plus élevée.

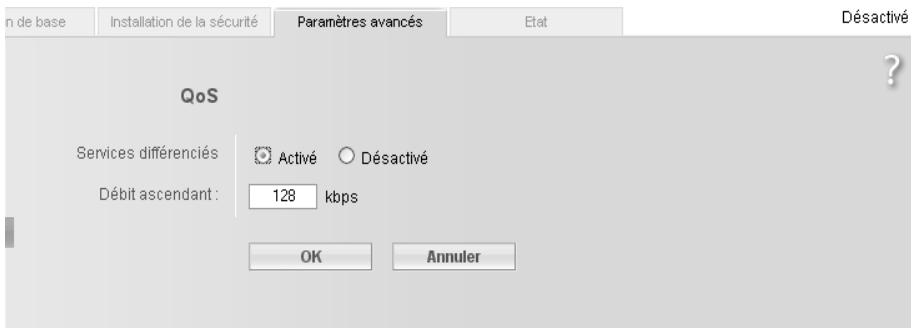

→ Dans le menu Paramètres avancés – Internet, sélectionnez l'option QoS.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé QoS Services différenciés Activé Désactivé Débit ascendant : 128 kbps OK Annuler

→ Activez les Services différenciés, c.à-d. que certains services auront un ordre de priorité plus important lors du transfert de données entre votre réseau et Internet.

→ Dans le champ à côté de Débit ascendant, inscrivez la valeur maximale de votre connexion ADSL pour l'envoi de données sur Internet. La valeur a été définie dans le contrat conclu avec votre fournisseur d'accès Internet.
→ Cliquez sur OK pour valider les modifications.

Configuration LAN

Via la configuration LAN, vous pouvez définir une Adresse IP pour le Gigaset SE361 WLAN et configurer le serveur DHCP.

→ Sélectionnez Paramètres avancés – Réseau local.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Réseau local Adresse IP : 192 . 168 . 2 . 1 Masque de sous-réseau : 255 . 255 . 255 . 0 Serveur DHCP Serveur DHCP : ○ Activé ○ Désactivé Temps d'allocation : 1 day Première adresse IP attribuée : 192 . 168 . 2 . 100 Dernière adresse IP attribuée : 192 . 168 . 2 . 199 Nom de domaine : Clients DHCP Clients : Adresse MAC 00 : 00 : 00 : 00 : 00 : 00 : 00 : 192 . 168 . 2 . 0 Ajouter OK Annuler

Définition de l'adresse IP privée du Gigaset SE361 WLAN

Vous pouvez modifier sur cette page l'Adresse IP de l'appareil. L'adresse IP par défaut est 192.168.2.1. Il s'agit de l'Adresse IP privée du Gigaset SE361 WLAN. C'est l'adresse à partir de laquelle l'appareil est accessible au sein du réseau local. Elle peut également être attribuée librement dans la plage d'adresses attribuables. L'adresse IP à partir de laquelle le Gigaset SE361 WLAN est accessible de l'extérieur est attribuée par le fournisseur d'accès Internet.

→ Si vous voulez attribuer une autre adresse IP au Gigaset SE361 WLAN, entrez cette adresse dans les champs à côté de Adresse IP.
→ Sélectionnez un nombre dans la liste Masque de sous-réseau.

Nous recommandons d'utiliser une des adresses de la zone d'adresses réservées pour l'usage privé. Il s'agit de la zone des adresses 192.168.1.1 à 192.168.255.254.

Remarque :

Les nouveaux paramètres ne sont validés qu'après le redémarrage du Gigaset SE361 WLAN. Si nécessaire, reconfigurez l'adresse IP de votre ordinateur (même avec une adresse attribuée de manière fixe) afin de l'adapter à la nouvelle configuration.

Configuration du serveur DHCP

Le Gigaset SE361 WLAN dispose d'un Serveur DHCP qui est activé lors de la livraison. Les adresses IP des ordinateurs sont automatiquement attribuées par le Gigaset SE361 WLAN.

Remarque :

Dans le cas où le serveur DHCP du Gigaset SE361 WLAN est activé, configurez les paramètres réseau des ordinateurs de manière à activer l'option Obtenir une adresse IP automatiquement. Reportez-vous à ce sujet au chapitre « Configuration du réseau local » à la page 80.
Si vous désactivez le serveur DHCP, vous devez attribuer aux ordinateurs une adresse IP fixe via la configuration réseau.

→ Sélectionnez Activé pour activer le serveur DHCP.

→ Vous pouvez définir un Temps d'allocation si le serveur DHCP est activé. La Durée du bail définit la durée pendant laquelle les ordinateurs conservent, sans la modifier, l'adresse IP qui leur a été attribuée.

Remarque :

Si vous sélectionnez l'option n'expire jamais, les adresses IP ne sont jamais modifiées. Vous devez sélectionner cette option afin de procéder à des réglages NAT ou du pare-feu pour lesquels vous utilisez les adresses IP des PC, ou bien vous devez affecter à ces PC des adresses IP fixes.

→ Entrez la plage des adresses IP que le Gigaset SE361 WLAN doit utiliser pour l'attribution automatique des adresses IP aux PC. Entrez la Première adresse IP attribuée ainsi que la Dernière adresse IP attribuée.

→ Dans le champ Nom de domaine, vous pouvez indiquer le nom d'un domaine (groupe de travail Windows).

Assigner des adresses IP fixes à certains PC

Si vous avez activé le serveur DHCP, vous pouvez quand même affecter une adresse IP fixe à certains PC (par ex. lorsque vous programmez pour ces PC les fonctions NAT).

→ Entrez l'Adresse MAC et, dans le champ Nom de l'équipement, le nom du PC.
→ Dans le champ situé en dessous, entrez l'Adresse IP que vous voulez affecter au PC.
→ Cliquez sur Ajouter pour ajouter l'entrée à la liste.
→ Cliquez sur Effacer pour ajouter l'entrée à la liste.
→ Cliquez sur OK pour valider les paramètres.

Configuration pour les liaisons sans fil

Si des ordinateurs communiquent sans fil via le Gigaset SE361 WLAN, vous devez prendre des mesures améliorant la sécurité de votre réseau sans fil. Cette configuration se trouve dans le menu Paramètres avancés – Réseau sans fil. Vous pouvez

◆ activer le module sans fil du Gigaset SE361 WLAN (voir ci-dessous),
◆ paramétrer le canal et la SSID (voir p. 58),
◆ définir le Cryptage des liaisons radio (voir p. 60),
◆ restreindre l'accès au réseau local du Gigaset SE361 WLAN (voir p. 60),
◆ configurer la fonction Répéteur du Gigaset SE361 WLAN (voir p. 65).

→ Dans le menu Paramètres avancés, sélectionnez l'option Réseau sans fil.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Réseau sans fil Réseau sans fil : ○ Activé ○ Désactivé Mode de transmission : IEEE 802.11b/g (combiné) SSID : ConnectionPoint Canal : 6 Diffusion SSID : ○ Activé ○ Désactivé Puissance d'émission : 100 % Performance du réseau : Débit optimisé OK Annuler

→ Sélectionnez l'option Activé pour le Réseau sans fil (pré-réglage).

Des appareils peuvent se connecter sans câble uniquement lorsque le module sans câble du Gigaset SE361 WLAN est activé.

Vous pouvez maintenant procéder aux réglages pour votre réseau sans câble.

Mode de transmission

Le Mode de transmission détermine selon quelle IEEE norme IEEE les données de votre réseau sont transmises. IEEE 802.11g permet un transfert de données jusqu'à 54 Mbps ; IEEE 802.11b jusqu'à 11 Mbps.

Pour obtenir les meilleurs taux de transfert possibles dans votre réseau, sélectionnez IEEE 802.11g seul. Vous pouvez utiliser ce mode même si un adaptateur réseau est raccordé au PC et qu'il n'y a aucun adaptateur WLAN à proximité.

Afin de pouvoir exploiter dans votre réseau également des clients avec des adaptateurs réseau plus anciens, sélectionnez IEEE 802.11b/g (combiné). Si vous exploitez uniquement des adaptateurs plus anciens, sélectionnez IEEE 802.11b seul.

→ Sélectionnez le Mode de transmission souhaité pour votre réseau sans fil.

SSID

Afin de pouvoir communiquer entre eux, les composants réseau reliés sans fil doivent tous utiliser la même SSID (Service Set Identifier).

A la livraison, le SSID paramétré sur le Gigaset SE361 WLAN est ConnectionPoint. Pour des raisons de sécurité, vous devez modifier ce SSID et désactiver la diffusion SSID (SSID Broadcast) (voir ci-après).

Entrez une chaîne de caractères quelconque. Il est tenu compte des majuscules et minuscules. Il ne peut y avoir plus de 32 caractères alphanumériques.

Remarque :

Veuillez tenir compte du fait que la liaison avec un adaptateur réseau sans fil reste interrompue jusqu'à ce que le nouveau SSID ait été également entré sur cet adaptateur.

Canal

Le canal radio réglé est utilisé par tous les clients dans votre réseau pour un transfert de données sans câble. En cas d'éventuelles influences causées par d'autres appareils de 2,4 GHz dans votre voisinage, différents canaux sont possibles.

→ Sélectionnez le canal qui doit être utilisé pour le transfert de données.

Diffusion SSID

Si cette option est activée (par défaut), le Gigaset SE361 WLAN envoie le SSID lors de chaque transmission de données. En outre, le SSID de votre Gigaset SE361 WLAN est affiché sur les PC équipés d'un adaptateur réseau sans fil. Dans ce cas, les personnes non autorisées écoutant le réseau peuvent accéder à votre réseau local via le SSID.

Si vous désactivez l'option Diffusion SSID, le SSID de votre Gigaset SE361 WLAN n'est pas affiché. Cela améliore la protection contre les accès non autorisés à votre réseau sans fil. Notez toutefois le SSID. Vous en avez besoin pour connecter votre ordinateur.

→ Sélectionnez l'option Désactivé pour désactiver Diffusion SSID.

Puissance d'émission

→ Sélectionnez la puissance d'émission souhaitée de votre appareil.

Nous vous recommandons de choisir la puissance d'émission de manière à ce que la portée soit adaptée aux données spatiales de votre réseau local. Une portée nettement plus élevée permet plus facilement des écoutes non autorisées de votre transfert de données sans fil.

Performance du réseau

Vous pouvez optimiser la Performance du réseau de la manière suivante :

♦ Débit optimisé

maximise le taux de transfert des données sur votre réseau et veille à une transmission immédiate des données.

◆ Economies d'énergie optimisées

optimise la consommation électrique afin de prolonger l'autonomie des équipements mobiles sur votre réseau (ordinateurs portables, PDA et combinés WLAN).

♦ Personnalisé

Vous pouvez ainsi adapter la Performance du réseau à vos besoins à l'aide des valeurs suivantes :

• Intervalle de signalisation définit l'intervalle de temps entre deux Balises.
  L'unité de mesure est la milliseconde ; le réglage par défaut étant 100 ms.
• Intervalle DTIM détermine l'intervalle entre deux réveils (DTIM) pour les appareils en mode économie d'énergie.
  L'unité de mesure est le nombre de balises ; le réglage par défaut étant 2 balises.

→ Sélectionnez la Performance du réseau souhaitée.

Paramétrer la sécurité sans fil

Si vous transmettez des données via une liaison sans fil, nous vous recommandons d'activer le cryptage (WEP ou WPA) de vos composants réseau sans fil.

WPA est une variante améliorée par rapport au WEP pour sécuriser les réseaux sans fil. Elle offre une sécurité plus élevée grâce à des clés dynamiques basées sur le TKIP (Temporal Key Integration Protocol). La nouvelle norme WPA2 est basée sur l'AES. C'est pourquoi nous recommandons de choisir WPA2 ou WPA comme cryptage s'il est supporté par tous les composants de votre réseau sans fil.

Remarque :

Si WDS est activé(voir p. 65), la seule méthode de cryptage disponible est WEP.

→ Dans le menu Réseau sans fil, sélectionnez l'option Cryptage.

Actuellement, les mécanismes de sécurité suivants peuvent être utilisés :

◆ WPA2-PSK et WPA2-PSK / WPA-PSK (voir p. 61)
◆ cryptage WEP (Wired Equivalent Privacy), (voir p. 61)

WPA2-PSK et WPA2-PSK / WPA-PSK

WPA avec clé pré-partagée (WPA-PSK)

WPA-PSK est un mode WPA spécial pour les réseaux domestiques et les petits bureaux dépourvus de serveur d'authentication d'entreprise, offrant une protection renforcée par cryptage. Les clés de cryptage sont générées automatiquement à l'aide de la clé prépartagée et sont automatiquement modifiées (l'opération est connue sous le nom de « Rekeying ») et sont authentifiées après un certain délai entre les appareils (Intervalle de création de clé).

La norme de cryptage que vous pouvez sélectionner dépend des composants de votre réseau sans fil. Chaque ordinateur (adaptateur réseau) souhaitant accéder à un réseau sans fil protégé par WPA doit également supporter le WPA. Pour savoir si et comment vous pouvez utiliser le WPA sur votre ordinateur, reportez-vous au manuel d'utilisation de votre adaptateur réseau. Si tous les composants supportent WPA2, sélectionnez l'option WPA2-PSK. Si vous utilisez des adaptateurs réseau qui ne supportent que le WPA, sélectionnez l'option WPA2-PSK / WPA-PSK. Les entrées décrites ci-après s'appliquent de manière identique aux deux options.

→ Dans le champ Sécurité, sélectionnez l'option souhaitée.

on de base Installation de la sécurité Paramètres avancés Etat Désactivé Cryptage et authentication Sécurité : wPA2-PSK Clé pré-partagée : Confirmez la clé pré-partagée : OK Annuler

→ Dans le champ Clé pré-partagée, entrez une clé (jusqu'à 32 caractères alphanumériques) et validez-la par une nouvelle saisie.
→ Validez les réglages en cliquant sur OK.

Cryptage WEP

Si le WPA n'est pas supporté par tous les composants de votre réseau sans fil, nous vous recommandons d'activer le WEP-Cryptage de vos composants réseau sans fil.

→ Dans le champ Sécurité, sélectionnez l'option WEP.

Cryptage et authentication Sécurité : WEP Type d'authentication : Ouvert Longueur de la clé : 64 bits Type d'entrée : Phrase de passe Phrase de passe : Confirmez la phrase de passe : Clé par défaut : Clé 1 OK Annuler Désactivé ?

→ Sélectionnez le Type d'authentification :

• Sélectionnez Partagé afin d'exiger de chaque client un enregistrement dans le réseau avec une clé fixe.
• Sélectionnez Ouvert afin d'autoriser le transfert de données dans votre réseau sans fil également sans indication d'une clé.

Vous pouvez utiliser le standard en matière de cryptage avec des clés sur 64 bits, ou le niveau plus robuste, avec des clés sur 128 bits. Les clés sont générées au format hexadécimal ou au format ASCII. Vous devez utiliser les mêmes clés de cryptage et de décryptage pour le Gigaset SE361 WLAN ainsi que tous vos adaptateurs réseau sans fil.

→ Sélectionnez la Longueur de la clé : 64 ou 128 bits.
→ Sélectionnez le Type d'entrée si vous voulez entrer la clé manuellement ou souhaitez qu'elle soit générée automatiquement par une Phrase de passe.

Génération de la clé par une Phrase de passe

→ Entrez une Phrase de passe (jusqu'à 32 caractères) et validez par une nouvelle saisie. Quatre clés sont générées.
→ Sélectionnez une des quatre clés comme Clé par défaut.

Saisie manuelle de la clé

→ Sélectionnez le Type de clé, Hex ou ASCII.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Cryptage et authentication Sécurité : WEP Type d'authentification : Duvert Longueur de la clé : 64 bits Type d'entrée : Clé Type de clé : ASCII Clé 1: Confirmez la clé 1 : Clé 2: Confirmez la clé 2 : Clé 3: Confirmez la clé 3 : Clé 4: Confirmez la clé 4 : Clé par défaut : Clé 1 OK Annuler

Su vous activez Hex, vous pouvez utiliser les chiffres de 0 à 9 et les lettres de A à F.

- Si vous choisissez une profondeur de cryptage de 64 bits, la clé a une longueur de 10 caractères exactement.

Exemple de clé valide : 1234567ABC

- Si vous choisissez une profondeur de cryptage de 128 bits, la clé a une longueur de 26 caractères exactement.

Exemple de clé valide : 234567ABC8912345DEF1234567

Si vous sélectionnez ASCII, vous pouvez utiliser les chiffres de 0 à 9 ainsi que les lettres de A à Z et de a à z ainsi que les caractères spéciaux du jeu de caractères ASCII.

- Si vous choisissez une profondeur de cryptage de 64 bits, la clé a une longueur de 5 caractères exactement.

Exemple de clé valide : GIGA1

- Si vous choisissez une profondeur de cryptage de 128 bits, la clé a une longueur de 13 caractères exactement.

Exemple de clé valide : GIGASET_SE361

→ Entrez jusqu'à quatre clés dans les champs Clé 1 à Clé 4 et validez ces clés en les entrant une nouvelle fois dans les champs

Confirmez la clé 1 à Confirmez la clé 4.

→ Sélectionnez une des quatre clés comme Clé par défaut.

Remarque :

Il est fondamental que vous notiez la clé / les clés que vous venez de générer ou de saisir. Vous avez besoin de ces informations afin de configurer correctement les adaptateurs réseau sans fil.
Lorsque vous avez terminé la configuration, il vous reste encore à modifier le cryptage WEP des adaptateurs réseau sans fil sur les ordinateurs connectés car sinon, ces derniers n'ont plus accès au réseau sans fil du Gigaset SE361 WLAN.

→ Cliquez sur OK pour prendre en compte les paramètres.

Clients autorisés

Cette page vous permet de définir les PC pouvant avoir un accès sans fil au Gigaset SE361 WLAN et ainsi à votre réseau local.

→ Dans le menu, Réseau sans fil, sélectionnez l'option Clients autorisés.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Clients autorisés Filtre adresse MAC : Clients autorisés : Activé Désactivé Adresse MAC Nom de l'équipement : : : : : : : : Clients sans fil connus : Ajouter Ajouter OK Annuler

Par défaut, le contrôle d'accès est désactivé. Autrement dit, tous les ordinateurs utilisant la bonne SSID peuvent se connecter.

Le contrôle d'accès est basé sur les adresses des adaptateurs réseau des ordinateurs.

→ Activez le contrôle d'accès via l'option Activé du champ Filtre adresse MAC.

Saisie manuelle des PC :

→ Entrez les PC souhaités avec Adresse MAC et Nom de l'équipement dans les champs correspondants.
→ Cliquez sur Ajouter pour ajouter l'entrée à la liste.
→ Cliquez sur Effacer pour supprimer l'entrée de la liste.
→ Cliquez sur OK pour valider les paramètres.

Sélection à partir de la liste des PC enregistrés

→ Dans la liste Clients sans fil connus (tous les PC ayant actuellement accès au Gigaset SE361 WLAN), sélectionnez le PC que vous voulez ajouter dans le contrôle d'accès.
→ Cliquez sur Ajouter pour ajouter l'entrée à la liste.
→ Cliquez sur OK pour valider les paramètres.

Remarque :

Lorsque vous activez le contrôle d'accès MAC, vous devez au moins spécifier l'ordinateur à partir duquel vous configurez le Gigaset SE361 WLAN. Sinon, vous ne pourrez plus accéder à l'interface utilisateur et un message d'erreur s'affichera.

Si vous avez refusé par erreur l'accès au Gigaset SE361 WLAN à tous les ordinateurs, vous disposez de deux options :

• Vous pouvez rétablir le Gigaset SE361 WLAN sur les réglages usine (voir p. 18).
• Vous pouvez relier un ordinateur au Gigaset SE361 WLAN en utilisant une des connexions LAN. Le contrôle d'accès MAC ne s'applique que pour les ordinateurs reliés par une liaison sans fil. De ce fait, vous pouvez modifier à nouveau la configuration à partir de cet ordinateur.

Fonction Répéteur (WDS)

Si vous utilisez dans votre réseau sans fil un répéteur afin d'augmenter la portée, vous devez activer la fonction Wireless Distribution System (WDS). Un répéteur qui est installé à la limite de portée du point d'accès garantit que les données soient transférées entre les clients du réseau sans fil de ce point d'accès et les clients qui se trouvent dans sa zone radio. Le répéteur et les points d'accès forment un réseau sans fil commun dans lequel tous les clients peuvent se déplacer presque librement. Les clients établissent automatiquement une liaison avec le point d'accès / répéteur suivant (Roaming (Itinérance)). Pour des raisons de sécurité, vous devez définir quels points d'accès / répéteurs ont le droit de former un réseau sans fil commun.

Dans le menu Paramètres avancés – Réseau sans fil, sélectionnez l'option Répéteur (WDS).

→ A côté de Système de distribution sans fil, sélectionnez l'option Activé pour activer le WDS.

n de base Installation de la sécurité Paramètres avancés Etat Déactivé Répéteur (WDS) Système de distribution sans fil : Commentaire Puissance du signal Activé Désactivé Adresse MAC SSID Canal ConnectionPoint AA : AA : AA : AA : AA : AA 70% ConnectionPoint 11 Rafraichir OK Annuler

Remarque :

Afin de pouvoir utiliser la fonction WDS (Wireless Distribution System), vous devez sélectionner WEP pour le cryptage du réseau sans fil. Si vous avez sélectionné WPA2-PSK / WPA-PSK, un message d'erreur s'affiche.

Une fois que vous avez activé le WDS, la page affiche le client WDS possédant la force de signal la plus élevée (point d'accès ou répéteur) vers lequel votre Gigaset SE361 WLAN peut établir une liaison.

Les informations suivantes sont affichées :

• l'adresse MAC du répéteur, dans le champ Adresse MAC.
  – le SSID, dans le champ SSID.
• le canal radio utilisé pour le transfert des données, dans le champ Canal.
• la force de la connexion avec le répéteur en pourcentage, dans le champ Puissance du signal.

→ Dans le champ Commentaire, entrez une description vous aidant pour l'identification des différents points d'accès / répéteurs.
→ Cliquez sur Rafraîchir pour rafraîchir l'affichage. S'il existe un point d'accès / répéteur avec une force de signal supérieure à proximité de votre Gigaset SE361 WLAN, celui-ci est affiché.
→ Validez les réglages en cliquant sur OK.

Administration et informations d'état

L'interface utilisateur du Gigaset SE361 WLAN contient diverses fonctions utiles pour la gestion. Vous pouvez :

♦ établir manuellement une connexion à Internet (voir ci-dessous),
♦ procéder aux réglages régionaux (voir p. 68),
◆ modifier le mot de passe du système (voir p. 69),
♦ programmer la gestion à distance (voir p. 70),
◆ sauvegarder les données de configuration et, au besoin, les restaurer (voir p. 72),
rétablir les réglages usine sur le Gigaset SE361 WLAN (voir p. 73),
◆ redémarrer l'appareil (voir p. 73),
◆ mettre à jour le firmware (voir p. 74),
- vous informer sur la configuration et l'état du Gigaset SE361 WLAN (voir p. 75).

Etablissement manuel d'une connexion Internet

Vous pouvez vous connecter manuellement à Internet.

Pour établir / couper manuellement une connexion Internet :

→ Ouvrez la page d'accueil du Gigaset SE361 WLAN comme indiqué à la page 24.
Si vous avez déjà lancé l'interface de configuration, cliquez sur l'onglet Accueil en haut à gauche de la fenêtre.
Si vous n'avez pas encore lancé l'interface de configuration, réalisez cette opération et authentifiez-vous.
→ Cliquez sur Connecter pour vous connecter à Internet.

Options régionales

Vous pouvez choisir pour le fonctionnement de votre Gigaset SE361 WLAN l'emplacement, le fuseau horaire et le format de la date et de l'heure ainsi que l'utilisation d'un serveur de temps pour l'horloge Internet.

→ Dans le menu Paramètres avancés – Administration, sélectionnez l'entrée Options régionales.

n de base Installation de la sécurité Paramètres avancés Etat Désactivé Options régionales Pays : Allemagne Fuseau horaire : (GMT+01:00) Amsterdam, Berlin, Bern, Rome, Stockholm, Vienna Réglage automatique de l'horloge pour les changements d'heure d'été : Format de la date : j.mm.aaaa Format de l'heure : hh:mm:ss Temps Internet Temps système : 01.01.2006,00:33:19 Dernière synchronisation avec serveur de temps : (inconnu) Utilisez les serveurs de temps personnalisés : Activé Désactivé OK Annuler

→ Sélectionnez le pays de votre emplacement actuel dans la liste. Selon votre choix, vous pouvez configurer le passage automatique à l'heure d'été et / ou au Fuseau horaire.
→ Marquez l'option souhaitée et / ou sélectionnez le Fuseau horaire de votre emplacement.
→ Dans les listes Format de la date et Format de l'heure, sélectionnez le format souhaité pour l'entrée de la date et l'heure.

Temps Internet

Le Temps système de votre appareil est automatiquement synchronisé avec un serveur de temps sur Internet. A titre d'information, le moment pour la Dernière synchronisation avec serveur de temps est affiché.

→ Si vous voulez utiliser un propre serveur de temps, sélectionnez l'option Activé à côté du champ Utilisez les serveurs de temps personnalisés.
→ Dans les champs Serveur de temps préférentiel et Serveur de temps alternatif, entrez l'adresse Internet du serveur de temps.
→ Cliquez sur OK pour valider les paramètres.

Mot de passe système

Vous pouvez attribuer un Mot de passe système pour l'interface de configuration de votre Gigaset SE361 WLAN et déterminer la durée après laquelle une session doit être automatiquement arrêtée si aucune entrée n'est effectuée.

→ Dans le menu Administration, sélectionnez l'option Mot de passe système.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Mot de passe système Mot de passe actuel : Nouveau mot de passe : Confirmez le nouveau mot de passe : Temporisation avant déconnexion (log off) : 10 minutes OK Annuler

Après l'installation, la configuration du Gigaset SE361 WLAN est protégée de manière standard par le Mot de passe système admin. Afin que personne ne puisse modifier la configuration sans y être autorisé, vous devriez définir votre propre Mot de passe système et le modifier de temps en temps.

→ Si un Mot de passe système a déjà été défini, entrez l'ancien Mot de passe système dans le champ Mot de passe actuel.
→ Entrez un nouveau mot de passe dans le champ Nouveau mot de passe et répétez-le dans le champ Confirmez le nouveau mot de passe.

Le mot de passe ne doit pas dépasser 32 caractères. Il est tenu compte des majuscules et minuscules. Evitez des noms de personnes ou des mots trop faciles à deviner.

Combinez des lettres, des chiffres et des caractères spéciaux.

Remarque :

Si vous avez oublié le Mot de passe système, vous devez réinitialiser votre Gigaset SE361 WLAN (voir p. 18). Tenez compte du fait que cette réinitialisation a pour effet de remettre tous les paramètres sur les réglages usine. Il n'y a plus de Mot de passe système défini.

Paramétrer la Temporisation avant déconnexion (log off)

→ Entrez l'intervalle de temps en minutes après lequel le programme de configuration est interrompu si aucune entrée n'est effectuée. Le réglage par défaut est 10 minutes. Si vous entrez la valeur 0, le programme ne s'interrompt jamais automatiquement.
→ Cliquez sur OK pour valider les paramètres.

Configuration de la Gestion à distance

La Gestion à distance permet à un ordinateur extérieur à votre réseau local de configurer le Gigaset SE361 WLAN à l'aide d'un navigateur Web standard. Vous pouvez autoriser la Gestion à distance pour un PC en particulier ou pour plusieurs PC.

Pour votre sécurité, cette fonction n'est disponible que si vous avez modifié au préalable le mot de passe système de votre appareil (voir p. 69).

→ Dans le menu Administration, sélectionnez l'option Gestion du système.

Gestion du système Gestion à distance : ○ Activé ○ Désactivé Gestion à distance Port : 8080 Connexions autorisées : Spécifier la plage des adresses IP Première adresse IP : 0 . 0 . 0 . 0 Dernière adresse IP : 0 . 0 . 0 . 0 OK Annuler

Pour Gestion à distance, sélectionnez l'option Activé si vous autorisez la gestion à distance.

Vous pouvez lancer la gestion à distance en saisissant l'adresse IP publique dans votre navigateur Internet. Comme celle-ci est souvent réattribuée à chaque numérotation par les fournisseurs d'accès Internet, il est recommandé d'utiliser en plus un protocole DNS dynamique (voir p. 54).

→ Vous pouvez modifier le Port via lequel vous accédez au programme de configuration à partir d'Internet, par exemple, afin de masquer le programme de configuration pour éviter des accès non autorisés.

→ Connexions autorisées : vous pouvez définir un PC en particulier ou tous les PC d'une plage d'adresses IP spécifique pour Gestion à distance ou bien autoriser cette fonction pour tous les PC. Sélectionnez l'option souhaitée dans la liste.

Remarque :

Si vous autorisez plusieurs PC, une personne ayant trouvé votre mot de passe a alors accès à l'interface utilisateur et ainsi à votre réseau ! S'il s'avère nécessaire d'activer cette option, vous ne devriez le faire que pour très peu de temps.

Gestion à distance pour un PC en particulier :

→ Dans le champ Adresse IP, entrez l'adresse IP de l'ordinateur qui doit accéder à l'interface utilisateur du Gigaset SE361 WLAN depuis l'extérieur de votre réseau local.

Gestion à distance pour les PC d'une plage d'adresses IP spécifique :

→ Dans les champs Première adresse IP et Dernière adresse IP, définissez la plage d'adresses des PC qui ont accès à l'interface utilisateur du Gigaset SE361 WLAN depuis l'extérieur de votre réseau local.

Remarque :

Le fournisseur d'accès Internet attribue éventuellement au PC une adresse IP dynamique. Celle-ci ne peut pas être modifiée. Assurez-vous que le PC à partir duquel un accès est possible sur le routeur depuis Internet ait toujours la même adresse IP.
En cas d'accès à l'interface de configuration via Gestion à distance, vous devez indiquer dans le navigateur l'Adresse IP publique du Gigaset SE361 WLAN à entretenir dans le format suivant : http://X.X.X.X:8080 (x.x.x.x désigne l'adresse IP publique du Gigaset SE361 WLAN).

→ Cliquez sur OK pour valider les paramètres.

Sauvegarde et restauration de la configuration

Si vous avez personnalisé les paramètres de votre Gigaset SE361 WLAN, il est recommandé de sauvegarder cette configuration. En cas de suppression ou d'écrasement accidentel des paramètres, vous pouvez recharger la configuration sauvegardée.

De plus, vous pouvez remettre la configuration sur les réglages usine. Vous devez effectuer cette opération avant de céder votre appareil à un tiers.

♦ Dans le menu Administration, sélectionnez l'option Sauvegarder & Restaurer.

Sauvegarde des données de configuration

→ Sélectionnez l'option Sauvegarder la configuration.

Une boîte de dialogue de sélection de fichier s'ouvre ; vous pouvez y spécifier le fichier dans lequel celui de sauvegarde doit être enregistré.

→ Sélectionnez ensuite un répertoire sur le PC local dans lequel le fichier de configuration doit être enregistré. Donnez un nom à ce fichier.

→ Cliquez sur Enregistrer.

Une fois la procédure terminée, les données de configuration actuelles sont sauvegardées dans le fichier indiqué.

Restauration de la sauvegarde

→ Sélectionnez l'option Restaurer la configuration.
→ Dans votre système de fichiers, sélectionnez le fichier de sauvegarde dans lequel se trouve la configuration à restaurer.
→ Confirmez l'opération dans la fenêtre de dialogue qui s'ouvre ensuite en cliquant sur OK.
→ Cliquez sur OK. La configuration est à présent actualisée.

Restauration des réglages usine

Vous pouvez restaurer le Gigaset SE361 WLAN sur les réglages usine. Vous devez effectuer cette opération avant de transmettre l'appareil à d'autres personnes ou de l'échanger chez un revendeur. Sinon, des personnes non autorisées pourraient utiliser vos paramètres de connexion Internet à votre insu et occasionner ainsi pour vous des coûts.

→ Sélectionnez l'option Rétablir les paramètres par défaut dans la configuration et cliquez sur OK.
→ Confirmez l'opération dans la fenêtre de dialogue qui s'ouvre ensuite en cliquant sur OK.

Remarque :

Vous pouvez redémarrer le Gigaset SE361 WLAN s'il ne fonctionne plus correctement. Il devrait ensuite fonctionner à nouveau normalement (voir p. 18).

Lorsque vous réinitialisez l'appareil, tous les paramètres de configuration sont réinitialisés sur les réglages usine. Autrement dit, vous devrez reconfigurer intégralement le Gigaset SE361 WLAN.

Réinitialiser

Vous pouvez redémarrer le Gigaset SE361 WLAN s'il ne fonctionne plus correctement. Il devrait ensuite fonctionner à nouveau normalement.

→ Dans le menu Administration, sélectionnez l'option Réinitialiser.
→ Cliquez sur OK pour redémarrer l'appareil.

Mise à jour du firmware

Lorsque Siemens ou votre fournisseur d'accès Internet met à disposition une nouvelle version du firmware, vous pouvez mettre à jour le firmware du Gigaset SE361 WLAN. Vous devez tout d'abord télécharger le nouveau firmware sur votre PC.

Procédez de la manière suivante :

→ Stoppez toutes les opérations au sein de votre réseau local.
→ Dans le menu Administration, sélectionnez l'option Mise à jour du firmware.

in de base Installation de la sécurité Paramètres avancés Etat Désactivé Mise à jour du firmware Version actuelle du firmware : v1.00.0, Sep. 18, 2006 Fichier de mise à jour du firmware : Rechercher OK Annuler

La ligne Version actuelle du firmware affiche la version du firmware se trouvant actuellement dans votre appareil.

→ Sélectionnez le Cible de la mise à jour du firmware que vous souhaitez charger : Code d'activation ou Firmware.
Si les deux fichiers sont disponibles dans la toute dernière version, mettez d'abord à jour le code d'initialisation.
→ Dans le champ Fichier de mise à jour du firmware, entrez le fichier avec le nouveau firmware que vous avez téléchargé sur Internet.
→ Cliquez sur OK.

Le firmware est mis à jour.

Remarque :

N'éteignez pas votre Gigaset SE361 WLAN pendant le processus de mise à jour. L'opération peut prendre quelques minutes.

Lorsque la mise à jour est terminée, l'appareil redémarre automatiquement. Cela prend un certain temps. Après une mise à jour réussie, la page d'accueil s'affiche de nouveau.

Remarque :

Dans le menu Etat, vous pouvez contrôler sur la page d'accueil si la mise à jour a vraiment réussi (voir p. 75). La version actuelle du firmware du Gigaset SE361 WLAN s'affiche.

Informations d'état

Le menu Etat du Gigaset SE361 WLAN vous informe sur la configuration et l'état du Gigaset SE361 WLAN. La première page vous fournit un aperçu de l'état de la connexion Internet, du réseau local, du réseau sans fil et de l'appareil.

Pour obtenir des informations détaillées, vous pouvez appeler les pages d'état suivantes :

♦ Sécurité
Internet
◆ Réseau local
◆ Réseau sans fil
◆ Equipment

Suivez la procédure indiquée ci-après pour afficher une page d'état :

→ Sélectionnez l'option Etat sur la page d'accueil.

→ Sélectionnez l'option comportant les informations souhaitées.

Aperçu

La première page vous fournit un aperçu de l'état de fonctionnement actuel et des données les plus importantes de votre appareil.

Internet

♦ Etat de la connexion
Etat de la connexion Internet et, si l'appareil est connecté, la durée de la connexion.
Adresse IP
Adresse IP publique de votre appareil.

Réseau local

Adresse IP
Adresse IP locale de votre appareil.
◆ Serveur DHCP

Etat du serveur DHCP de votre appareil et, si activé, le nombre des clients dans votre réseau auxquels une adresse IP a été attribuée.

Réseau sans fil

Etat
Etat de la connexion réseau sans fil de votre appareil et, si activé, le nombre de clients dans votre réseau sans fil qui sont connectés avec votre appareil.
◆ SSID
Identification de votre réseau sans fil.

Appareil

◆ Temps système
Horloge système de votre appareil.

◆ Version du firmware

Version du firmware installé sur votre appareil.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Sécurité

La page Sécurité dans le menu Etat fournit des informations sur les risques possibles en matière de sécurité pour votre appareil et votre réseau.

♦ Mot de passe système non modifié

Le programme de configuration de votre appareil n'est pas efficacement protégé contre des accès non autorisés, car vous n'avez pas modifié le mot de passe depuis la mise en service. Le chapitre « Mot de passe système » à la page 69 décrit la manière d'éliminer ce risque.

◆ Identification de votre réseau sans fil visible ou non modifiée

Votre réseau sans fil est facile à trouver pour des utilisateurs non autorisés puisque vous n'avez pas modifié l'identifiant de votre réseau sans fil (SSID) depuis la mise en service ou que la diffusion du SSID (SSID-Broadcast) n'a pas été désactivée. Le chapitre « Configuration pour les liaisons sans fil » à la page 58 décrit la manière d'éliminer ce risque.

◆ Cryptage non activé pour votre réseau sans fil

Toutes les données sont transférées non cryptées dans votre réseau sans fil et peuvent être facilement interceptées. De plus, des utilisateurs non autorisés peuvent avoir accès facilement à votre réseau, vos PC et votre connexion Internet. Le chapitre « Paramétrer la sécurité sans fil » à la page 60 décrit la manière d'éliminer ce risque.

◆ Pare-feu de votre connexion Internet désactivé

Votre réseau n'est pas protégé contre les tentatives d'accès non autorisées à partir d'Internet. Le chapitre « Pare-feu » à la page 47 décrit la manière d'éliminer ce risque.

Traduction d'adresse pour votre connexion Internet désactivée

Les clients de votre réseau ne sont pas protégés contre les risques d'accès non autorisés à partir d'Internet. Le chapitre « Configuration de la fonction NAT » à la page 49 décrit la manière d'éliminer ce risque.

◆ Un ou plusieurs de vos clients locaux sont directement exposés à Internet

Un ou plusieurs clients de votre réseau sont directement visibles (Exposed Hosts) sur Internet et donc soumis à des risques particuliers (par ex. attaques de pirates). Vous ne devriez activer cette fonction que lorsque cela s'avère absolument indispensable (par ex. pour gérer un serveur Web) et que d'autres fonctions (par ex. renvoi de port) ne suffisent pas. Dans ce cas, vous devez prendre des mesures adéquates pour les clients concernés. Le chapitre « Ouverture d'un pare-feu pour un ordinateur en particulier (Hôte exposé) » à la page 53 décrit la manière d'éliminer ce risque.

◆ Gestion à distance activée

Chaque utilisateur non autorisé qui obtient le mot de passe système de votre appareil peut accéder au programme de configuration de votre appareil. Le chapitre « Configuration de la Gestion à distance » à la page 70 décrit la manière d'éliminer ce risque.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Internet

La page Internet dans le menu Etat fournit des informations sur l'état de la connexion Internet de votre appareil.

♦ Etat de la connexion

Indique l'état de la connexion Internet et, si connecté, la durée de la connexion. Si vous avez défini comme mode de connexion Connexion à la demande ou Connexion manuelle (voir p. 42), vous pouvez Connecter ou Déconnecter manuellement Internet.

Adresse MAC

Indique l'adresse MAC publique de votre appareil.

Indique l'état pour PPPoE pass-through pour votre port ADSL ou câble pour établir des connexions Internet directement depuis un PC dans votre réseau.

♦ Traduction d'adresse (NAT)

- Etat

Indique l'état des NAT (Network Address Translation) pour votre connexion Internet.

- Tableau NAT

Indique le nombre des entrées actuellement existantes dans le tableau NAT.

Cliquez sur Vide pour supprimer toutes les entrées actuellement existantes dans le tableau NAT.

◆ DNS dynamique

- DNS dynamique

Indique l'état pour un DNS dynamique pour votre connexion Internet.

- Nom de domaine

Indique le nom de domaine défini pour le DNS dynamique.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Réseau local

La page Réseau local dans le menu Etat vous fournit des informations sur les réglages de votre réseau local.

Adresse IP

Indique l'adresse IP locale de votre appareil.

◆ Masque de sous-réseau

Indique le masque de sous-réseau utilisé dans le réseau local.

Adresse MAC

Indique l'adresse MAC locale de votre appareil pour un transfert de données par câble.

◆ Serveur DHCP

- Etat

Indique l'état du serveur DHCP de votre appareil pour une attribution automatique des adresses IP aux clients dans votre réseau local.

◆ Clients DHCP

Indique tous les clients dans votre réseau auxquels une adresse IP a été affectée. Le Nom de l'hôte et l'Adresse MAC sont énumérés à des fins d'identification. En outre, vous obtenez des informations à propos de l'affectation de chaque Adresse IP et à propos du Temps d'allocation restant de l'adresse IP avant qu'un client ne reçoive de nouveau une adresse par le serveur DHCP.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Réseau sans fil

La page Réseau sans fil dans le menu Etat vous fournit des informations sur les réglages de votre réseau sans fil.

♦ Etat

Indique l'état de la connexion de votre appareil dans le réseau sans fil.

◆ SSID

Indique l'identification de votre réseau sans fil.

Canal

Indique le canal radio actuellement utilisé pour le transfert de données dans votre réseau sans fil.

Adresse MAC

Indique l'adresse MAC locale de votre appareil pour un transfert de données sans fil.

◆ Clients sans fil

Indique tous les clients du réseau sans fil qui sont actuellement connectés à votre ordinateur. Le Nom de l'hôte, l'Adresse MAC et l'Adresse IP sont énumérés à des fins d'identification. En outre, vous obtenez des informations à propos du précédent Temps de bon fonctionnement de la connexion actuelle de chaque client dans votre réseau sans fil.

♦ Répéteur (WDS)

- Etat

Indique l'état du WDS (Wireless Distribution System) dans votre réseau sans fil pour augmenter la portée.

- Liens WDS

Indique le nombre de connexions actuellement existantes aux autres points d'accès ou aux répéteurs dans votre réseau sans fil.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Equipement

La page Equipement dans le menu Etat vous fournit des informations sur les données les plus importantes de votre appareil.

◆ Temps de bon fonctionnement système

Indique la durée de fonctionnement de votre appareil depuis le dernier démarrage du système.

◆ Temps système

Indique l'horloge système de votre appareil.

◆ Version du firmware

Indique la version du firmware installé actuellement sur votre appareil.

◆ Version du code d'activation

Indique la version du code d'initialisation installé actuellement sur votre appareil.

◆ Version du pilote Wireless

Indique la version du pilote WLAN installé actuellement sur votre appareil.

♦ Journalisation système

La journalisation système peut fournir d'importantes informations sur le fonctionnement de votre appareil et sur d'éventuels problèmes.

→ Cliquez sur Rafraîchir pour charger cette page de nouveau et mettre à jour les données affichées.

Configuration du réseau local

Après avoir terminé la configuration du matériel et branché tous les appareils, vous devez configurer les paramètres réseau de tous les ordinateurs qui doivent communiquer à partir du Gigaset SE361 WLAN.

Dans la description fournie dans ce chapitre, nous supposons que vous utilisez le service DHCP du Gigaset SE361 WLAN. Cela signifie que les adresses IP sont automatiquement affectées aux PC (Adresse IP dynamique). Il s'agit également de la configuration par défaut de l'appareil.

Dans certains cas, il est toutefois judicieux d'affecter des Adresse IP fixes, par ex., si vous voulez gérer un réseau sans fil dans le Mode ad-hoc. La procédure de configuration de l'attribution dynamique d'adresses sur le Gigaset SE361 WLAN est décrite à la section Configuration LAN page 56.

Si votre réseau est déjà configuré, vous pouvez passer directement au chapitre « Interface utilisateur » à la page 24.

La configuration réseau est différente d'un système d'exploitation Windows à l'autre. Vous trouverez ci-après la description pour Windows XP à partir de la page 80 et pour Windows 2000 à partir de la page 88.

Munissez-vous de votre CD-Rom d'installation Windows. Le programme vous demandera éventuellement de l'insérer.

Remarque :

Les interfaces utilisateur Windows reproduites dans ce mode d'emploi peuvent être légèrement différentes de ce qui est représenté sur votre écran, en raison des paramètres individuels, différentes versions de Windows ou Service Packs.

Configuration réseau avec Windows XP

Pour intégrer un ordinateur équipé de Windows XP au sein d'un réseau configuré avec un Gigaset SE361 WLAN, vous devez exécuter les opérations suivantes :

1. Configuration du réseau (voir ci-après)
2. Définition du nom de l'ordinateur et du groupe de travail (voir p. 83)
3. Vérification des paramètres réseau et achèvement de la procédure d'installation (voir p. 83)
4. Définition des paramètres TCP / IP (voir p. 84)
5. Désactiver le proxy HTTP (voir p. 86)
6. Configuration du système de blocage des fenêtres contextuelles (voir p. 86)
7. Synchronisation des paramètres TCP / IP avec le Gigaset SE361 WLAN (p. 87)

Remarque :

La désignation des commandes peut varier légèrement selon les différentes versions de Windows XP. Les tâches à effectuer décrites ci-dessous restent néanmoins les mêmes.

Remarque :

Assurez-vous que la fonction Utilisation de Windows pour la définition de la configuration est désactivée.

Pour ce faire, exécutez les étapes suivantes :

→ Cliquez sur Démarrer - Paramètres - Panneau de configuration - Connexions réseau - Réseau local ou Internet haut débit.
Une boîte de dialogue avec les caractéristiques de cette connexion s'ouvre.
Pour certaines versions de Windows XP, vous devez cliquer avec le bouton droit de la souris sur Propriétés pour ouvrir cette boîte de dialogue.
→ Sous l'onglet Général, cliquez sur le bouton Propriétés.
Sous l'onglet Réseaux sans fil, désactivez l'option Utilisation de Windows pour la définition de la configuration.

Dans le cas présent, la configuration du réseau consiste à définir la connexion Internet comme méthode de connexion. Pour ce faire, utilisez l'Assistant réseau.

→ Cliquez sur Démarrage – Panneau de configuration.

→ Ouvrez la page Connexions réseau (en double-cliquant dessus ou avec le bouton droit de la souris).

→ Sous Tâches réseau, sélectionnez l'option Configurer ou modifier votre réseau domestique ou votre réseau de petite entreprise.

L'Assistant d'installation réseau démarre.

→ Passez l'écran de bienvenue ainsi que la liste de contrôle en cliquant à deux reprises sur le bouton Suivant.

Une boîte de dialogue vous invite à sélectionner un mode de connexion.

→ Sélectionnez l'entrée Autre méthode et validez en cliquant sur Suivant.

Une boîte de dialogue s'ouvre avec d'autres modes de connexion.

Assistant Configuration du réseau
Sélectionnez une méthode de connexion.
Sélectionnez la description qui correspond le mieux à cet ordinateur :○ Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.Voir un exemple.○ Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle.Voir un exemple.○ AutreEn savoir plus sur les configurations réseau domestique et petite entreprise.
	< Précédent	Suivant >Annuler

→ Sélectionnez Cet ordinateur établit une connexion directe à Internet ou utilise un hub. D'autres ordinateurs du réseau utilisent également une connexion directe à Internet ou un hub, et cliquez sur Suivant.
→ Dans la boîte de dialogue suivante, sélectionnez votre adaptateur réseau et cliquez sur Suivant.
→ Ignorez le message qui déconseille d'utiliser la configuration réseau, en cliquant sur Suivant.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

→ Saisissez un nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau. Vous pouvez, si vous le souhaitez, renseigner le champ Description de l'ordinateur. Cliquez ensuite sur Suivant.
→ Spécifiez un nom pour le groupe de travail auquel l'ordinateur doit être rattaché. Ce nom doit être identique pour tous les ordinateurs du réseau. Continuez ensuite en cliquant sur Suivant.

Vérification des paramètres réseau et achèvement de la procédure d'installation

Une nouvelle boîte de dialogue s'ouvre alors, à partir de laquelle vous pouvez contrôler à nouveau les paramètres définis et, le cas échéant, les modifier.

→ Si vous voulez modifier les paramètres, cliquez sur Retour. Si vous les acceptez, cliquez sur Suivant.

Si vous ne voulez plus installer d'autre ordinateur :

→ Sélectionnez Quitter uniquement l'Assistant, car il n'est pas exécuté sur d'autres ordinateurs, et validez deux fois en cliquant sur le bouton Suivant.

→ Répondez Oui à la question Faut-il redémarrer l'ordinateur ?

Si vous souhaitez installer un réseau sur d'autres ordinateurs équipés de Windows XP, vous pouvez à présent créer une disquette d'installation réseau.

→ Sélectionnez l'option Création d'une disquette d'installation et cliquez sur Suivant.

→ Suivez les instructions à l'écran et insérez une disquette. Les données requises sont à présent copiées. Pour terminer, libellez la disquette Installation réseau.

→ Validez les deux boîtes de dialogue suivantes en cliquant sur Suivant et terminez l'installation en redémarrant.

Après le redémarrage, votre réseau domestique est installé.

Pour configurer le réseau sur les autres ordinateurs en reprenant le paramétrage, insérez la disquette dans le lecteur et double-cliquez sur Netsetup pour l'exécuter.

Paramètres TCP / IP

Pour fonctionner correctement, le TCP / IP-Protocole a besoin d'un certain nombre d'indications que vous devez indiquer ou vérifier.

→ Cliquez sur Démarrer – Paramètres – Panneau de configuration.
→ Sélectionnez Connexions réseau.

Connexions réseau Fichier Edition Affichage Favoris Outils Avancé ? Précédente Rechercher Dossiers Adresse Connexions réseau Gestion du réseau Créer une nouvelle connexion Créer un réseau domestique ou un réseau léger d'entreprise Réseau local ou Internet à haute vitesse Connexion réseau sans fil Activé Siemens Gigaset PC Card 108 Connexion au réseau local Câble réseau non branché Connexion réseau Intel(R) PR...

→ Double-cliquez sur la connexion au réseau local qui vous relie au Gigaset SE361 WLAN.

État de Connexion réseau sans fil Général | Prise en charge Connexion État : Connecté Durée : 00:20:33 Vitesse : 54,0 Mbits/s Force du signal : Activité Envoyés — Reçus Paquets : 1.034 1.117 Propriétés Désactiver Propriétés de Connexion réseau sans fil Général Configuration réseaux sans fil Authentication Paramètres avancés Connexion en utilisant : Siemens Gigaset PCI Card 108 Configurer... Cette connexion utilise les éléments suivants : Client pour les réseaux Microsoft Partage de fichiers et d'imprimantes pour les réseaux Microsoft Planificateur de paquets QoS Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. Afficher une icône dans la zone de notification une fois la connexion établie OK Annuler

→ Cliquez sur Propriétés.

→ Sélectionnez l'entrée Protocole Internet (TCP / IP) et cliquez sur Propriétés.

Propriétés de Protocole Internet (TCP/IP) Général Configuration alternative Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : .... Masque de sous-réseau : .... Passerelle par défaut : .... Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : .... Serveur DNS auxiliaire : .... Avancé... OK Annuler

→ Si les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, cela signifie que votre ordinateur est déjà configuré pour le DHCP. Cliquez sur Annuler, puis fermez les autres fenêtres en cliquant sur OK pour enregistrer votre configuration réseau.
→ Si les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement ne sont pas encore activées, activez-les et cliquez sur OK. Refermez les autres boîtes de dialogue.

Désactiver le proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration de votre Gigaset SE361 WLAN.

La description ci-dessous présente la procédure pour Internet Explorer et pour Mozilla Firefox. Définissez tout d'abord le navigateur que vous utilisez, puis suivez les étapes correspondantes.

Internet Explorer

→ Ouvrez Internet Explorer. Cliquez sur Outils, puis sur Options Internet.
→ Dans la boîte de dialogue Options Internet, cliquez sur l'onglet Connexions.
→ Cliquez sur Paramètres.
→ Désactivez toutes les options dans la boîte de dialogue Paramètres du réseau local (LAN).
→ Cliquez sur OK, puis à nouveau sur OK pour fermer la boîte de dialogue Options Internet.

Mozilla Firefox

→ Ouvrez Mozilla Firefox. Cliquez sur Outils, puis sur Paramètres.
→ Dans la fenêtre Options, cliquez sur Paramètres de connexion ...
→ Dans la fenêtre Paramètres de connexion, sélectionnez l'option Connexion directe avec Internet.
→ Validez en cliquant sur OK.

Configuration du système de blocage des fenêtres contextuelles

Vous devez autoriser les fenêtres contextuelles pour le programme de configuration afin de pouvoir le démarrer.

Internet Explorer

Si vous utilisez Windows XP Service Pack 2, les fenêtres contextuelles sont bloquées par défaut. Procédez de la manière suivante :

→ Avec le bouton droit de la souris, cliquez sur la barre d'information du navigateur.
→ Sélectionnez Fenêtres pop-up autorisées sur le site.
→ Validez la boîte de dialogue par OK.

Les pages de configuration du Gigaset SE361 WLAN sont ensuite autorisées comme fenêtres contextuelles.

Vous pouvez procéder à d'autres réglages pour l'affichage des fenêtres contextuelles dans Internet Explorer

• via l'option de menu Outils – Gestionnaire de fenêtre contextuelle ou
• via Outils – Options Internet sous l'onglet Protection des données.

Mozilla Firefox

Par défaut, les fenêtres contextuelles sont bloquées. Procédez de la manière suivante :

→ Ouvrez Mozilla Firefox. Cliquez sur Outils, puis sur Paramètres.
→ Dans la fenêtre Paramètres, cliquez sur l'onglet Fonctionnalités Web.
→ Dans la fenêtre Fonctionnalités Web, désactivez l'option Bloquer les fenêtres popup.
→ Validez en cliquant sur OK.

Synchronisation des paramètres TCP / IP avec le Gigaset SE361 WLAN

Vous avez configuré à présent votre ordinateur de manière à le connecter au Gigaset SE361 WLAN. Vous devez libérer les anciens paramètres TCP / IP et les synchroniser avec les paramètres de votre Gigaset SE361 WLAN.

→ Dans le Bureau Windows, cliquez sur Démarrer – Programmes – Accessoires – Invite de commande.
→ Entrez la commande ipconfig / release et appuyez sur la touche Entrée.

C:\>IPCONFIG /RELEASE Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . : 0.0.0.0 Masque de sous-réseau . . . . . . : 0.0.0.0 Passerelle par défaut . . . . . . :

→ Entrez ensuite la commande ipconfig / renew, puis appuyez sur la touche ENTREE.

C:\>IPCONFIG /RENEW Configuration IP de Windows Aucune opération ne peut être effectué sur Connexion au réseau local lorsque son média est déconnecté. Carte Ethernet Connexion au réseau local: Statut du média . . . . . . . . : Média déconnecté Carte Ethernet Connexion réseau sans fil: Suffixe DNS propre à la connexion : Adresse IP. . . . . . . . . . : 192.168.2.100 Masque de sous-réseau . . . . . : 255.255.255.0 Passerelle par défaut : 192.168.2.1

Si vous ne devez pas modifier l'adresse IP prédéfinie du Gigaset SE361 WLAN (192.168.2.1), l'adresse IP doit désormais être 192.168.2.x (x étant un nombre compris entre 2 et 255). Le masque de sous-réseau doit toujours être 255.255.255.0 et la passerelle par défaut doit avoir l'adresse IP du Gigaset SE361 WLAN (192.168.2.1). Ces valeurs confirment que votre Gigaset SE361 WLAN fonctionne.

→ Entrez la commande exit et appuyez sur la touche ENTREE pour fermer la fenêtre Invite de commandes.

Configuration réseau avec Windows 2000

Pour intégrer un ordinateur équipé de Windows 2000 au sein d'un réseau configuré avec un Gigaset SE361 WLAN, vous devez exécuter les opérations suivantes :

1. Installer les services réseau (voir ci-après).
2. Définir le nom de l'ordinateur et du groupe de travail (voir p. 89).
3. Installer le protocole TCP / IP (voir p. 90).
4. Définir les paramètres TCP / IP (voir p. 92).
5. Désactiver le proxy HTTP (voir p. 94).
6. Désactiver le système de blocage des fenêtres contextuelles (uniquement pour Mozilla Firefox, voir p. 94)
7. Synchroniser les paramètres TCP / IP avec le Gigaset SE361 WLAN (voir p. 95).

Installation des services réseau

Afin de permettre aux ordinateurs de votre réseau d'accéder aux ressources communes, vous devez tout d'abord installer les services réseau. Procédez de la manière suivante :

→ Cliquez sur Démarrer – Paramètres – Panneau de configuration.
→ Double-cliquez sur l'icône Connexions réseau et accès à distance.
→ Cliquez dans le volet gauche sur Ajouter des composants réseau.

Assistant Composants de gestion de réseau optionnels Windows Composants Windows Vous pouvez ajouter ou supprimer des composants de Windows 2000. Pour ajouter ou supprimer des composants, sélectionnez la case à cocher correspondante. Une case grisée signifie que seule une partie du composant sera installée. Pour voir ce qui est inclus dans un composant, cliquez sur Détails. Composants : Autres services de fichiers et d'impression en réseau 0,0 Mo Outils de gestion et d'analyse 0,9 Mo Services de mise en réseau 0,1 Mo Description : Contient un ensemble de services et de protocoles spécialisés consacrés aux réseaux. Espace disque total nécessaire : 0,1 Mo Espace disponible sur le disque : 1621,0 Mo Détails... < Précédent Suivant > Annuler

→ Sélectionnez l'entrée Services de mise en réseau et cliquez sur le bouton Suivant.
Vous obtenez un message vous demandant d'insérer votre CD d'installation Windows.
→ Insérez le CD WIN2000 et cliquez sur OK afin d'installer tous les composants requis.

Définition du nom de l'ordinateur et du groupe de travail

Vous devez à présent attribuer un nom à l'ordinateur et définir le groupe de travail auquel il doit être rattaché.

→ Dans le volet gauche, cliquez sur Identification réseau, puis sur Propriétés.
→ Dans le champ Nom de l'ordinateur, saisissez le nom destiné à identifier l'ordinateur au sein du réseau. Ce nom doit être unique au sein du réseau.
→ Dans le champ Groupe de travail, saisissez un nom pour le groupe de travail. Ce nom doit être identique pour tous les ordinateurs du réseau.
→ Validez en cliquant sur OK.

Le protocole TCP / IP permet aux ordinateurs de communiquer au sein d'un réseau. Vous devez installer à présent ce Protocole.

→ Ouvrez la connexion réseau en cliquant sur le bouton droit de la souris.

Connexions réseau et accès à distance Fichier Edition Affichage F favoris Outils Avancé ? Précédente Rechercher Dossiers Historique Adresse Connexions réseau et accès à distance OK Connexions réseau et accès à distance Établir une nouvelle connexion Connexion au réseau local Ce dossier contient des connexions réseau neur est ordinateur et un

→ Cliquez sur Propriétés dans la boîte de dialogue suivante.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PC Card 108 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... Installer... Désinstaller Propriétés Description □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

→ Cliquez sur Installer.

Sélection du type de composant réseau Cliquez sur le type de composant réseau que vous voulez installer : Client Service Protocole Description Un protocole est un lar utilise pour communiqu Sélection de Protocole réseau Cliquez sur le Protocole réseau que vous voulez installer puis cliquez sur OK. Si vous disposez d'un disque d'installation pour ce composant, cliquez sur Disque fourni. Protocole réseau : Pilote de moniteur réseau Protocole AppleTalk Protocole de transport compatible NWLink IPX/SPX/NetBIOS Protocole DLC Protocole Internet (TCP/IP) Protocole NetBEUI Disque fourni... OK Annuler

→ Sélectionnez l'entrée Protocole, puis cliquez sur le bouton Ajouter.
→ Dans la liste Protocole réseau, sélectionnez l'entrée Protocole Internet (TCP / IP).
→ Cliquez sur OK.

Le protocole TCP / IP est à présent visible dans la boîte de dialogue Propriétés de la connexion réseau.

Pour fonctionner correctement, le protocole TCP / IP utilise un certain nombre de données que vous devez spécifier ou vérifier ici.

Propriétés de Connexion au réseau local Général Se connecter en utilisant : Siemens Gigaset PC Card 108 Configurer Les composants sélectionnés sont utilisés par cette connexion : ✓ Client pour les réseaux Microsoft ✓ Partage de fichiers et d'imprimantes pour les réseaux Micr... ✓ Protocole Internet (TCP/IP) Installer... Désinstaller Propriétés Description Protocole TCP/IP (Transmission Control Protocol/Internet Protocol). Le protocole de réseau étendu par défaut qui permet la communication entre différents réseaux interconnectés. □ Afficher une icône dans la Barre des tâches une fois connecté Fermer Annuler

→ Sélectionnez l'entrée Protocole Internet (TCP / IP) et cliquez sur le bouton Propriétés.

Propriétés de Protocole Internet (TCP/IP) Général Les paramètres IP peuvent être déterminés automatiquement si votre réseau le permet. Sinon, vous devez demander les paramètres IP appropriés à votre administrateur réseau. Obtenir une adresse IP automatiquement Utiliser l'adresse IP suivante : Adresse IP : .... Masque de sous-réseau : .... Passerelle par défaut : .... Obtenir les adresses des serveurs DNS automatiquement Utiliser l'adresse de serveur DNS suivante : Serveur DNS préféré : .... Serveur DNS auxiliaire : .... Avancé... OK Annuler

→ Si les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement sont déjà activées, cela signifie que votre ordinateur est déjà configuré pour le DHCP. Cliquez sur Annuler, puis fermez les autres fenêtres en cliquant sur OK pour enregistrer votre configuration réseau.
→ Si les options Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement ne sont pas encore activées, activez-les et cliquez sur OK. Refermez les autres boîtes de dialogue.

Désactiver le proxy HTTP

Vous devez vous assurer que le Proxy HTTP de votre navigateur Web est désactivé. Cette fonction doit être désactivée afin que votre navigateur Web puisse accéder aux pages de configuration de votre Gigaset SE361 WLAN.

La description ci-dessous présente la procédure pour Internet Explorer et pour Mozilla Firefox. Définissez tout d'abord le navigateur que vous utilisez, puis suivez les étapes correspondantes.

Internet Explorer

→ Ouvrez Internet Explorer. Cliquez sur Outils, puis sur Options Internet.
→ Dans la boîte de dialogue Options Internet, cliquez sur l'onglet Connexions.
→ Cliquez sur Paramètres LAN.
→ Désactivez toutes les options dans la boîte de dialogue Paramètres du réseau local (LAN).
→ Cliquez sur OK, puis à nouveau sur OK pour fermer la boîte de dialogue Options Internet.

Mozilla Firefox

→ Ouvrez Mozilla Firefox. Cliquez sur Outils, puis sur Paramètres.
→ Dans la fenêtre Options, cliquez sur Paramètres de connexion ...
→ Dans la fenêtre Paramètres de connexion, sélectionnez l'option Connexion directe à Internet.
→ Validez en cliquant sur OK.

Configuration du système de blocage des fenêtres contextuelles

Dans Mozilla Firefox, les fenêtres contextuelles sont bloquées par défaut. Lorsque vous utilisez le navigateur Mozilla Firefox, vous devez autoriser les fenêtres contextuelles pour le programme de configuration afin de pouvoir le démarrer. Procédez de la manière suivante :

→ Ouvrez Mozilla Firefox. Cliquez sur Outils, puis sur Paramètres.
→ Dans la fenêtre Paramètres, cliquez sur l'onglet Fonctionnalités Web.
→ Dans la fenêtre Fonctionnalités Web, désactivez l'option Bloquer les fenêtres popup.
→ Validez en cliquant sur OK.

Synchronisation des paramètres TCP / IP avec le Gigaset SE361 WLAN

Vous avez configuré à présent votre ordinateur de manière à le connecter au Gigaset SE361 WLAN. Vous devez libérer les anciens paramètres TCP / IP et les synchroniser avec les paramètres de votre Gigaset SE361 WLAN.

→ Sur le Bureau Windows, cliquez sur Démarrer, Programmes, Accessoires et enfin sur Invite de commandes.
→ Saisissez la commande ipconfig / release et appuyez sur la touche Entrée.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] (C) Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>IPCONFIG /RENEW Configuration IP de Windows 2000 Ethernet carte Connexion au réseau local :

→ Entrez ensuite la commande ipconfig / renew, puis appuyez sur la touche Entrée.

Invite de commandes Microsoft Windows 2000 [Version 5.00.2195] Copyright 1985-1999 Microsoft Corp. C:\>IPCONFIG /RELEASE Configuration IP de Windows 2000 Adresse IP libérée correctement pour la carte "Connexion au réseau local" C:\>

Si vous ne devez pas modifier l'adresse IP prédéfinie du Gigaset SE361 WLAN (192.168.2.1), l'adresse IP doit désormais être 192.168.2.x (x étant un nombre compris entre 2 et 255). Le masque de sous-réseau doit toujours être 255.255.255.0 et la passerelle par défaut doit avoir l'adresse IP du Gigaset SE361 WLAN (192.168.2.1). Ces valeurs confirment que votre Gigaset SE361 WLAN fonctionne.

→ Tapez exit et appuyez sur la touche Entrée.

Vérifier la connexion avec le Gigaset SE361 WLAN

Lorsque le réseau est configuré sur votre ordinateur, vous pouvez vérifier si celui-ci est connecté correctement avec le Gigaset SE361 WLAN. Procédez de la manière suivante :

→ Ouvrez la fenêtre Invite de commandes. Pour ce faire, cliquez sur Démarrer – Programmes – Invite de commandes.
→ Saisissez la commande ping 192.168.2.1.

Remarque :

192.168.2.1 est l'adresse IP par défaut du Gigaset SE361 WLAN. Si l'adresse IP a déjà été modifiée, entrez l'adresse IP correspondante.

La commande ping envoie des paquets de données au Gigaset SE361 WLAN auquel appartient l'adresse IP spécifiée et vérifie si le routeur répond. Si tel est le cas, la commande fournit des informations statistiques sur la liaison, par ex. pour savoir combien de paquets de données ont été envoyés, combien ont été reçus et combien de temps a duré la transmission, etc.. Si vous disposez de ces informations, la connexion avec le routeur est OK.

Si la commande ne fournit pas de statistiques mais s'arrête au bout d'un certain temps en arrivant à expiration, cela signifie que les périphériques n'arrivent pas à s'identifier. Vérifiez les points suivants :

1. Le câble Ethernet entre le Gigaset SE361 WLAN et l'ordinateur est-il correctement branché ou existe-t-il une liaison sans fil utilisant un adaptateur réseau sans fil ? Le voyant pour les connexions LAN sur le Gigaset SE361 WLAN et le voyant de connexion de la carte réseau doivent être allumés. Pour les liaisons sans fil, le moniteur de l'adaptateur Gigaset WLAN doit afficher les informations sur la connexion.
2. Le TCP / IP est-il correctement configuré sur votre ordinateur ?

Si l'adresse IP du Gigaset SE361 WLAN est 192.168.1.1, celle de votre ordinateur doit se situer entre 192.168.1.2 et 192.168.1.254. L'adresse de la passerelle par défaut doit être 192.168.2.1.

1. L'adresse IP du PC concorde-t-elle avec le sous-réseau paramétré ?

Etant donné que pour le Gigaset SE361 WLAN, le Masque de sous-réseau paramétré est 255.255.255.0, l'adresse IP du PC ne doit être différente de celle du Gigaset SE361 WLAN que dans le dernier segment d'adresse.

Si vous parvenez à adresser le Gigaset SE361 WLAN à l'aide de la commande ping, cela signifie que l'ordinateur est configuré correctement.

Annexe

Dépannage

Ce chapitre décrit les problèmes fréquemment rencontrés et leurs solutions. Le fonctionnement du Gigaset SE361 WLAN est facile à contrôler grâce aux voyants dont il est équipé. Les problèmes peuvent être rapidement détectés. Si vous ne pouvez pas résoudre les problèmes de connexion à l'aide des voyants, reportez-vous aux autres sections du tableau ci-dessous.

Symptôme	Cause possible et dépannage
Le voyant d'alimentation ne s'allume pas.	Aucune alimentation électrique.→ Vérifiez que le bloc-secteur est raccordé au Gigaset SE361 WLAN et à une prise électrique.→ Vérifiez si la prise et le bloc-secteur sont bien fonctionnels. Si le bloc-secteur est défectueux, adressez-vous au service clients (voir p. 103).
Le voyant LAN d'un périphérique connecté ne s'allume pas.	Aucune connexion avec le réseau local.→ Vérifiez que l'appareil connecté est bien sous tension.→ Contrôlez si le câble Ethernet est branché.→ Vérifiez si le type de câble utilisé est correct (CAT5) et si la longueur du câble ne dépasse pas la longueur admissible (<100 m).→ Contrôlez l'état de la carte réseau de l'appareil et des câbles de connexion. Si nécessaire, remplacez une carte réseau défectueuse ou un câble défectueux.→ Vérifiez dans le Gestionnaire de périphériques de Windows (Poste de travail – Propriétés) si la carte réseau est en état de fonctionnement. Si le nom du périphérique est précédé d'une croix rouge ou d'un point d'interrogation, le pilote n'est peut-être pas installé ou des ressources sont en conflit. Suivez les instructions de Windows pour remédier au problème.
Impossible d’établir une connexion Internet.	→ Vérifiez si l’option Connexion automatique est désactivée. Si tel est le cas, aucun programme ne peut établir automatiquement la connexion Internet.→ Activez l’option Connexion automatique. Pour les connexions facturées à la durée, cette configuration peut entraîner des frais de communication plus élevés.→ Si vous avez activé l’option Connexion automatique, la connexion a peut-être été interrompue manuellement.- Rétablissez manuellement la connexion en cli-quant sur le bouton Connexion ou- en redémarrant le Gigaset SE361 WLAN. Dans ces deux cas, l’option Connexion automatique reste activée.→ Vérifiez si les données d’accès correctes de votre fournisseur de service sont bien inscrites.→ Le problème peut provenir de votre fournisseur de services. Prenez contact avec lui.
Aucune communication entre un appareil sans fil connecté et le Gigaset SE361 WLAN.	L’adaptateur réseau sans fil n’utilise pas le bon SSID.→ Changez le SSID de l’adaptateur réseau.Le cryptage est activé sur le Gigaset SE361 WLAN mais pas sur l’adaptateur réseau sans fil ou bien ce dernier n’utilise pas la bonne clé ou utilise un autre type de cryptage.→ Activez le même cryptage sur l’adaptateur réseau en utilisant la bonne clé.Si vous ne connaissez pas la clé, vous devez réinitialiser le Gigaset SE361 WLAN (voir p. 18).Attention : Lors de cette réinitialisation,tousles paramètres de configuration sont restaurés sur les réglages usine.
Aucune communication entre un appareil sans fil connecté et le Gigaset SE361 WLAN.	La fonctionRéseau sans fil est désactivée.→ Vérifiez si la fonctionRéseau sans fil n’est pas désactivée et activez-la si nécessaire (voir p. 58).Le PC n’est pas connecté au réseau sans fil.→ Vérifiez dans le Gestionnaire de périphériques de Windows (Poste de travail – Propriétés) si la carte réseau est en état de fonctionnement. Si le nom du périphérique est précédé d’une croix rouge ou d’un point d’interrogation, le pilote n’est peut-être pas installé ou des ressources sont en conflit. Suivez les instructions de Windows pour résoudre le problème.
Un PC du réseau LAN n'arrive pas à atteindre le Gigaset SE361 WLAN ou d'autres PC à l'aide de la commande ping.	→ Assurez-vous que le protocole TCP / IP est installé et configuré sur tous les ordinateurs du réseau local.→ Vérifiez si les adresses IP sont configurées correctement. Dans la plupart des cas, vous pouvez utiliser la fonction DHCP du Gigaset SE361 WLAN pour attribuer de manière dynamique les adresses aux PC du LAN. Dans ce cas, spécifiez obligatoirement dans les paramètres TCP / IP de la configuration réseau de tous les PC que l’adresse IP est attribuée automatiquement.Si vous configurez manuellement les adresses IP sur le réseau LAN, veillez à utiliser le masque de sous-réseau 255.255.255.x. Ceci signifie que les trois premiers blocs de chiffres de l’adresse IP des PC et du Gigaset SE361 WLAN doivent être identiques. L'appareil doit, en outre, être configuré comme serveur DNS.
Aucune connexion avec l’interface de configuration du Gigaset SE361 WLAN.	→ Contrôlez avec la commande ping s’il est possible d’établir une liaison réseau avec le Gigaset SE361 WLAN.→ Contrôlez le câble réseau entre le PC utilisé pour commander l'appareil et le Gigaset SE361 WLAN.→ Si le PC utilisé pour commander l'appareil se trouve dans le réseau local du routeur, assurez-vous que la gestion des adresses IP est correcte (voir ci-dessus).→ Si le PC utilisé pour commander l'appareil ne se trouve pas dans le réseau local du routeur, il doit posséder une autorisation de gestion à distance.
Mot de passe oublié ou perdu.	→ Réinitialisez le Gigaset SE361 WLAN (voir p. 19).Attention : Lors de cette réinitialisation,tousles paramètres de configuration sont restaurés sur les réglages usine.
Impossible d'accéder à une ressource (lecteur ou imprimante) d'un autre PC.	→ Vérifiez que le protocole TCP / IP est installé et configuré sur tous les PC du réseau local et que les PC appartiennent tous au même groupe de travail.→ Vérifiez sur le PC concerné si la ressource en question est partagée et si vous possédez les droits d'accès nécessaires.→ Imprimer : vérifiez si l'imprimante est configurée en tant qu'imprimante réseau.
Le taux de transfert est trop faible.	→ Le taux de transfert de données par liaison radio dépendant de l'environnement d'exploitation, par ex. de la matière du bâtiment ou d'influences d'autres appareils à proximité qui fonctionnent sur la bande de 2,4 GHz.→ Placez vos appareils WLAN peu éloignés les uns des autres.→ Modifiez l'orientation de l'antenne.→ Placez l'appareil à un autre endroit.→ Désactivez les autres sources radio situées dans les environs. Elles pourraient perturber le transfert de données.→ Sélectionnez un autre canal.→ Véfifiez si le problème survient également avec un autre type de cryptage.

Interfaces de liaison

1 WAN	RJ45, 10Base-T / 100Base-TX, Autosensing, MDI / MDIX
4 LAN	RJ45, 10Base-T / 100Base-TX, Autosensing, MDI / MDIX
WLAN	IEEE 802.11g ou IEEE 802.11b pour la connexion sans fil
Caractéristiques radio
Plage de fréquences	de 2,400 à 2,484 GHz ISM
Etalement du spectre	Direct Sequence Spread Spectrum (DSSS)
Modulation	CCK, OFDM
Nombre de canaux	13 : tous les pays sauf le Japon, les Etats-Unis et le Canada)11 : Etats-Unis et Canada
Débit de transmission	IEEE 802.11b : jusqu'à 11 Mbps *IEEE 802.11g : jusqu'à 54 Mbps ** : La valeur du débit est une valeur maximale, donnée à titre indicatif. Cette valeur varie en fonction de différents facteurs qui interagissent entre eux: Matériel réseau, interférences et environnement d'utilisation.

Environnement d'exploitation

Température	Température de fonctionnement de 0° à 40°C
	Température de stockage entre -20° et 70°C
Humidité de l'air	de 5 % à 90 % (sans condensation)
Voyants (LED)	AlimentationOnline (Internet)WLAN (activité, sans fil)WAN (raccordement au modem, activité)Réseau local1... Réseau local4 (connexion au PC, activité, liaison filaire (par câble)

Respect des conditions et des consignes de sécurité

	CE, EN60950
Logiciel	Interface de configuration accessible depuis un navigateur NAT, PPPoEServeur DHCP et serveur clientNAT, renvoi de port, déclenchement de port, hôte exposé Installation de sécuritéPare-feu, protection contre les attaques des piratesFiltrage d'adresses MACFiltrage URL,Blocage des attaques DoS, SPIJournalisationCryptage WEPCryptage WPA2-PSK / WPA-PSK

Homologation

Cet appareil est destiné à une utilisation dans le monde entier. En dehors de l'Union européenne (à l'exception de la Suisse), son emploi est subordonné à une homologation nationale. En France, cet équipement est prévu uniquement pour une utilisation à l'intérieur de bâtiments.

Les spécificités nationales sont prises en compte.

Par la présente, la société Siemens Home and Office Communication Devices GmbH & Co. KG déclare que cet appareil est conforme aux exigences fondamentales et autres dispositions applicables de la directive 1999 / 5 / CE.

Vous trouverez une reproduction de la déclaration de conformité d'après la directive 1999 / 5 / CE sur Internet à l'adresse :

http://www.siemens.com/gigasetdocs.

CE 0682①

Mise au rebut

La procédure d'élimination des produits électriques et électroniques diffère de celle des déchets municipaux et nécessite l'intervention de services désignés par le gouvernement ou les collectivités locales.

Le symbole de la poubelle barrée signifie que la directive européenne 2002 / 96 / EC s'applique à ce produit.

Le tri et la collecte séparée de vos appareils usagés aide à prévenir toute conséquence négative pour l'environnement ou pour la santé publique. Il s'agit d'une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés.

Pour plus d'informations sur le traitement des appareils usagés, contacter votre mairie, la déchetterie la plus proche ou le revendeur du produit.

Service clientèle (Customer Care)

Nous vous proposons une aide rapide et personnalisée !

- Notre Support technique en ligne sur Internet :

http://www.siemens.fr/servicegigaset

http://www.siemens.com/gigasetcustomercare

Accessible en permanence et de n'importe où. Vous disposez d'une assistance 24 heures sur 24 sur tous nos produits. Vous trouverez à cette adresse un système de détection d'erreurs, une compilation des questions les plus fréquemment posées et des réponses, ainsi que les manuels d'utilisation des produits à télécharger.

La liste des questions les plus fréquemment posées et les réponses correspondantes figurent également dans ce manuel d'utilisation sur le CD fourni.

Pour bénéficier de conseils personnalisés sur nos offres, contactez notre Assistance Premium :

France	08 99 70 01 85(1,35 EuroTTC / Appel puis 0,34 EuroTTC / Minute)
Suisse	08 48 21 20 00

Des collaborateurs compétents se tiennent à votre disposition pour vous fournir des informations sur nos produits et vous expliquer leur installation.

En cas de réparation nécessaire ou de revendications de garantie, vous obtiendrez une assistance rapide et fiable auprès de notre Service Clients :

Service-Center France	01 56 38 42 00
Service-Center Belgique	078 15 22 21
Service-Center Suisse	08 48 21 20 00

Munissez-vous de votre preuve d'achat.

Dans les pays où notre produit n'est pas distribué par des revendeurs autorisés, nous ne proposons pas d'échange ou de services de réparation.

Pour les questions concernant votre connexion ADSL ou câble, contactez votre fournisseur d'accès Internet.

Certificat de garantie pour la France

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur final ayant procédé à l'acquisition de ce Produit Siemens (ci-après le Client).

Pour la France, la présente garantie ne limite en rien, ni ne supprime, les droits du Client issus des articles suivants du Code Civil Français et du Code de la Consommation Français:

Annexe

Article L.211-4 du Code de la Consommation :

« Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. »

Article L.211-5 du Code la Consommation :

« Pour être conforme au contrat, le bien doit :

1° Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;

- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. »

Article L.211-12 du Code de la Consommation :

« L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. »

Article 1641 du Code Civil :

« Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. »

Article 1648 du Code Civil, alinéa premier :

« L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. »

- Si ce Produit Siemens et ses composants présentent des vices de fabrication et / ou de matière dans les 24 mois suivant son achat neuf, Siemens procédera à sa réparation ou le remplacera gratuitement et de sa propre initiative par un modèle identique ou par modèle équivalent correspondant à l'état actuel de la technique. La présente garantie n'est valable que pendant une période de 6 mois à compter de sa date d'achat neuf pour les pièces et éléments de ce Produit Siemens qui sont soumis à l'usure (par ex. batteries, claviers et boîtiers).

- La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, ou en cas de dommage manifestement provoqué par une manipulation ou une utilisation inadéquate.

- La présente garantie ne s'applique pas aux éléments et données fournis par le vendeur du Produit Siemens, ou installés par le Client lui-même (par ex. l'instal-

lation, la configuration, le téléchargement de logiciels, l'enregistrement de données). Sont également exclus de la présente garantie le manuel d'utilisation ainsi que tout logiciel fourni séparément sur un autre support de données, ainsi que les Produits Siemens dotés d'éléments ou d'accessoires non homologués par Siemens, les Produits dont les dommages sont causés volontairement ou par négligence (bris, casses, humidité, température inadéquate, oxydation, infiltration de liquide, surtension électrique, incendie, ou tout autre cas de force majeure), les Produits Siemens présentant des traces d'ouverture (ou de réparation et / ou modifications effectuées par un tiers non agréé par Siemens), et les Produits envoyés en port dû à Siemens ou à son centre agréé.

• La facture ou le ticket de caisse comportant la date d'achat par le Client sert de preuve de garantie. Une copie de ce document justifiant de la date de départ de la garantie est à fournir pour toute mise en œuvre de la présente garantie. Un justificatif d'achat doit au moins comporter le nom et le logo de l'enseigne, la date d'achat, le modèle concerné et le prix. Le Client doit faire valoir ses droits à garantie dans les deux mois de la découverte du vice du Produit, sauf disposition impérative contraire.
• Le présent Produit Siemens ou ses composants échangés et renvoyés à Siemens ou son prestataire deviennent propriété de Siemens.
• La présente garantie s'applique uniquement aux Produits Siemens neufs achetés au sein de l'Union Européenne. Elle est délivrée par Siemens Home and Office Communication Devices SAS, 9, rue du Docteur Finot, Bât Renouillères 93200 SAINT DENIS pour les Produits achetés en France.
• La présente garantie représente l'unique recours du Client à l'encontre de Siemens pour la réparation des vices affectant le Produit Siemens. Siemens exclut donc toute autre responsabilité au titre des dommages matériels et immatériels directs ou indirects, et notamment la réparation de tout préjudice financier découlant d'une perte de bénéfice ou d'exploitation, ainsi que des pertes de données. En aucun cas Siemens n'est responsable des dommages survenus aux biens du Client sur lesquels est connecté, relié ou intégré le Produit Siemens, sauf disposition impérative contraire.

De même, la responsabilité de Siemens ne peut être mise en cause pour les dommages survenus aux logiciels intégrés dans le Produit Siemens par le Client ou tout tiers à l'exception de Siemens.

• La mise en jeu de la présente garantie, et l'échange ou la réparation concernant le Produit Siemens ne font pas naître une nouvelle période de garantie, qui demeure en tout état de cause la durée initiale, sauf disposition impérative contraire.
• Siemens se réserve le droit de facturer au client les frais découlant du remplacement ou de la réparation du Produit Siemens lorsque le défaut du Produit Siemens n'est pas couvert par la garantie. De même Siemens pourra facturer au Client les frais découlant de ses interventions sur un Produit Siemens remis par le Client et en bon état de fonctionnement.

Pour faire usage de la présente garantie, veuillez contacter en priorité votre reven- deur, ou bien le service téléphonique de Siemens dont vous trouverez le numéro dans le manuel d'utilisation ci-joint.

Certificat de garantie pour la Suisse

La présente garantie bénéficie, dans les conditions ci-après, à l'utilisateur (Client), sans préjudice de ses droits de réclamation envers le vendeur :

Si un produit neuf et ses composants présentent des vices de fabrication et / ou de matière dans les 24 mois suivant l'achat, Siemens, à sa seule discrétion, procédera à sa réparation ou le remplacera gratuitement par un modèle équivalent correspondant à l'état actuel de la technique. La présente garantie est valable pendant une période de six mois à compter de la date d'achat pour les pièces soumises à l'usure (par ex. batteries, claviers, boîtiers, petites pièces de boîtiers, housses - si compris dans la fourniture).
La présente garantie n'est pas valable en cas de non-respect des informations contenues dans le mode d'emploi, et / ou en cas de dommage provoqué par une manipulation ou une utilisation non conforme.
La présente garantie ne s'étend pas aux prestations du distributeur ou du Client lui-même (p. ex. l'installation, la configuration, le téléchargement de logiciels). Sont également exclus de la présente garantie les manuels d'utilisation et, le cas échéant, tout logiciel fourni séparément sur un autre support de données.
- Le ticket de caisse comportant la date d'achat sert de preuve de garantie. Le Client doit faire valoir ses droits à garantie dans les deux mois qui suivent la découverte du défaut.
Les appareils remplacés et leurs composants échangés et renvoyés à Siemens deviennent la propriété de Siemens.
La présente garantie s'applique aux appareils neufs achetés en Suisse. Elle est délivrée par la société Siemens Home and Office Communication Devices GmbH & Co. KG, Schlavenhorst 66, D-46395 Bocholt, Germany.
Des recours autres ou plus étendus que ceux cités dans la présente garantie du fabricant sont exclus. Siemens décline toute responsabilité en cas d'arrêt d'exploitation, de perte de bénéfices et de perte de données, de logiciels supplémentaires utilisés par le Client ou d'autres informations. L'assurance les concernant est à la charge du Client. Si des dispositions légales imposent la responsabilité, notamment conformément à la loi sur la responsabilité du fait du produit, en cas de préméditation ou de négligence grave, suite à une atteinte portée à la vie, à l'intégrité physique ou à la santé, la clause de non-responsabilité ne s'applique pas.
◆ Une mise en jeu de la présente garantie ne prolonge pas la durée de garantie.
Siemens se réserve le droit de facturer au Client les frais découlant du remplacement ou de la réparation lorsque le défaut n'est pas couvert par la garantie. Siemens en informera le Client au préalable.
La société Siemens se réserve le droit de sous-traiter ses prestations de réparation après-vente. Voir adresse sur http://www.siemens.ch/gigasetservice
Une modification des règles de charge de la preuve au détriment du Client n'est pas liée aux règles précitées.
Pour faire usage de la présente garantie, veuillez contacter notre ligne d'assistance au numéro 0848 212 000

Certificat de garantie pour la Belgique

Nonobstant ses droits vis-à-vis du dealer, l'utilisateur (client) peut faire valoir son droit de garantie aux conditions suivantes :

Si le nouvel appareil ou ses accessoires présentent des défauts dans les 24 mois après l'achat suite à des vices de fabrication et / ou fautes de matériel, Siemens a le choix soit de réparer gratuitement l'appareil soit de le remplacer par un autre appareil de technique récente. Dans le cas de pièces exposées à l'usure (batteries, clavier, boîtier), cette garantie sera valable pour une période de six mois après la date d'achat.
- Cette garantie n'est pas d'application dans la mesure où le défaut de l'appareil résulte d'une mauvaise utilisation et / ou du non-respect des instructions contenues notamment dans le manuel d'utilisateur.
Cette garantie ne s'applique pas aux services qui sont effectués par des dealers autorisés ou le client lui-même (tels que installation, configuration, téléchargement de logiciels). Les instructions d'utilisation et logiciels éventuels livrés sur des supports d'information séparés sont également exclus de cette garantie.
La preuve d'achat datée tient lieu de certificat de garantie. Pour être recevable, tout appel à cette garantie devra être exercé dans les deux mois après constatation du défaut.
Les appareils resp. accessoires échangés qui sont retournés à Siemens dans le cadre du remplacement, deviennent la propriété de Siemens.
Cette garantie est valable pour les nouveaux appareils achetés en Union Européenne. La garantie pour les appareils achetés en Belgique est assureé par Siemens Home and Office Communication Devices GmbH & Co. KG, Schlavenhorst 66, D-46395 Bocholt, Germany.
Des droits de garantie autres que ceux stipulés dans cette garantie sont exclus, sauf si la responsabilité repose sur des dispositions impératives telles que la législation sur la responsabilité du fait des produits.
La durée de garantie ne se prolonge pas par la prestation de services fournis dans le cadre de la garantie pendant la période de garantie.
Pour autant qu'il ne s'agisse pas d'un cas de garantie, Siemens se réserve le droit de facturer au client les frais de réparation ou de remplacement.
Les dispositions susmentionnées n'impliquent aucun changement à la charge de preuve incombant au client.
Pour faire jouer la garantie, contactez le service téléphonique de Siemens. Vous trouverez les numéros correspondants dans le guide d'utilisation.

Glossaire

Accès à la demande

La « connexion si nécessaire » signifie que les applications, telles que la navigateur Web, Messenger et la messagerie électronique, établissent une connexion automatique à Internet lorsqu'ils sont démarrés. Ceci peut entraîner des frais de communication élevés si vous n'utilisez pas un Forfait illimité. Il est possible de désactiver cette fonction sur le Gigaset SE361 WLAN afin de réduire les coûts.

Adaptateur réseau

L'adaptateur réseau est l'équipement chargé de réaliser la connexion d'un composant réseau à un réseau local. Il peut s'agir d'une connexion sans fil ou filaire. Un adaptateur réseau filaire est, par ex., une carte réseau Ethernet. Les adaptateurs réseau sans fil peuvent être, par ex., la Gigaset PC Card 300 ou le Gigaset USB Adapter 300.

Un adaptateur réseau est identifié par une adresse univoque, l'adresses.

Adresse IP

L'adresse IP représente l'adresse attribuée de manière univoque dans l'ensemble du réseau à un composant réseau sur la base des protocoles TCP / IP (par ex. au sein d'un réseau local (LAN) ou sur Internet). L'adresse IP comporte quatre blocs numériques (valeurs entre 0 et 255) séparés par un point (par ex. 192.168.1.1). L'adresse IP est formée par l'adresse du réseau et celle de l'ordinateur. En fonction du Masque de sous-réseau, une partie de l'adresse IP constitue l'adresse réseau (formée la plupart du temps d'un, de deux ou de trois blocs numériques), le reste étant réservé au numéro du PC. Vous pouvez connaître l'adresse IP de votre PC à l'aide de la commande ipconfig.

Les adresses IP peuvent être attribuées manuellement (voir Adresse IP fixe) ou automatiquement (voir Adresse IP dynamique).

Sur Internet, on utilise habituellement un Nom de domaine à la place de l'adresse IP. L'attribution de noms de domaine et d'adresses IP est effectuée par le service de nom de domaine DNS.

Le Gigaset SE361 WLAN possède une Adresse IP privée et une Adresse IP publique.

Adresse IP dynamique

Une Adresse IP dynamique est automatiquement attribuée à un composant réseau à l'aide du DHCP. De cette manière, l'adresse IP d'un composant réseau peut être modifiée à chaque connexion ou à des intervalles définis.

Voir également Adresse IP fixe

Adresse IP fixe

Une Adresse IP fixe est attribuée manuellement à un composant réseau lors de la configuration du réseau. Alors que l'Adresse IP dynamique est modifiée, une adresse IP fixe reste changée.

Adresse IP globale

Voir Adresse IP publique

Adresse IP locale

Voir Adresse IP privée

Adresse IP privée

L'Adresse IP privée (également appelée adresse IP locale) est l'adresse d'un composant réseau au sein du réseau local (LAN). Elle peut être attribuée librement par l'exploitant du réseau. Les équipements réalisant une liaison réseau entre un réseau local et Internet, comme le Gigaset SE361 WLAN, disposent d'une Adresse IP publique et d'une autre privée.

Adresse IP publique

L'Adresse IP publique (également appelée adresse IP globale) est l'adresse d'un composant réseau sur Internet. Elle est attribuée par le Fournisseur d'accès Internet. Les équipements réalisant une liaison réseau entre un réseau local et Internet, comme le Gigaset SE361 WLAN, disposent d'une Adresse IP privée et d'une autre publique.

adresses

L'adresse MAC permet d'identifier de manière univoque dans le monde entier un Adaptateur réseau. Elle comporte six parties (nombres hexadécimaux), par ex.

00-90-96-34-00-1A. L'adresse MAC est attribuée par le fabricant de l'adaptateur réseau et ne peut être modifiée.

ADSL

ADSL est une technique de transmission de données permettant de bénéficier d'un accès Internet via les lignes téléphoniques classiques. Une connexion ADSL est proposée par un Fournisseur d'accès Internet. Vous avez besoin pour cela d'un modem ADSL.

Balise

Les balises sont des paquets d'information qui sont envoyés par les appareils d'un réseau sans fil vers tous les autres appareils afin de signaler leur disponibilité et leur capacité de réception. Les balises servent également à synchroniser le réseau sans fil. Un intervalle entre balises est le temps entre deux balises, en millisecondes.

BSSID

Basic Service Set ID

Le BSSID est chargé de distinguer de manière univoque un réseau sans fil (WLAN) d'un autre. En Mode infrastructure, le BSSID est constitué par l'adresses du Point d'accès.

Dans les réseaux sans fil en Mode ad-hoc, il est constitué par l'adresse MAC d'un utilisateur quelconque.

Client

Un client est une application qui demande un service à un serveur. Par ex., un client HTTP sur une machine d'un réseau local demande des données, c.-à-d. des pages Web, à un serveur HTTP sur Internet. Le composant réseau (par ex. l'ordinateur) sur lequel l'application client est exécutée est souvent également désigné comme étant un client.

Cryptage

Le cryptage (aussi appelé chiffrement) est destiné à assurer la protection des informations confidentielles contre les accès illicites. L'utilisation d'un système de cryptage permet d'envoyer de manière sécurisée les paquets de données sur un réseau. Le Gigaset SE361 WLAN utilise le cryptage WEP et WPA afin d'assurer le transfert sécurisé des données au sein d'un réseau sans fil.

DHCP

Dynamic Host Configuration Protocol

Le protocole DHCP règle l'attribution automatique d'Adresse IP aux composants réseau. Il a été développé en raison de la lourdeur, tout particulièrement sur Internet, inhérente à l'attribution d'adresses IP dans les grands réseaux, conséquence des changements constants occasionnés par le transfert des participants, leur départ ou par l'arrivée de nouveaux participants. Un serveur DHCP attribue automatiquement à chacun des composants réseau connectés (Client DHCP) à partir d'une Plage du groupe IP définie des Adresse IP dynamique, permettant ainsi de réduire le travail de configuration. De plus, cela permet d'utiliser de manière plus efficace les plages d'adresses : comme tous les utilisateurs ne sont pas actifs simultanément sur le réseau, il est possible, si nécessaire, d'attribuer la même adresse IP à différents composants réseau à différents moments.

Le Gigaset SE361 WLAN comprend un serveur DHCP et peut donc attribuer automatiquement des adresses IP aux ordinateurs du réseau local. Vous pouvez également décider que l'adresse IP de certains ordinateurs ne soit jamais modifiée.

Diffusion

Une diffusion (broadcast) est un paquet de données qui n'est pas adressé à un destinataire particulier mais à tous les composants réseau d'un réseau. Le Gigaset SE361 WLAN n'envoie pas les paquets de diffusion vers Internet, ils restent toujours au sein du réseau local (LAN) géré par le Gigaset SE361 WLAN.

DMZ

Demilitarized Zone (zone démilitarisée), voir également Hôte exposé

La DMZ désigne une zone du réseau qui se trouve à l'extérieur du Pare-feu. Une zone DMZ est créée juste entre un réseau à protéger (par ex. un LAN) et un réseau non sécurisé (par ex. le Internet). Une DMZ est utile si vous souhaitez proposer des services de Serveur sur Internet qui, pour des raisons de sécurité, ne doivent pas être exécutés au sein d'un pare-feu ou si vos applications Internet ne fonctionnent pas correctement derrière un pare-feu. Une DMZ autorise un accès illimité depuis Internet à un ou plusieurs composants réseau tandis que les autres restent en sécurité derrière le pare-feu.

DNS

Domain Name System

DNS permet d'attribuer des adresses IP au nom de PC ou au Nom de domaine, ainsi plus faciles à mémoriser. Pour chaque LAN avec connexion Internet Internet, un serveur DNS doit gérer ces informations. Dès qu'une page Internet est sélectionnée, le navigateur récupère du serveur DNS l'adresse IP correspondante afin d'établir la connexion.

Sur Internet, l'attribution de noms de domaine aux adresses IP est réalisée dans un système à répartition hiérarchique. Un ordinateur local ne connaît que l'adresse du serveur de noms local. Celui-ci connaît toutes les adresses des ordinateurs au sein du réseau local ainsi que les serveurs de noms situés au niveau supérieur, qui, quant à eux, connaissent les adresses ou les serveurs de noms situés au niveau supérieur.

DTIM

Un DTIM est un signal envoyé par un point d'accès en tant que partie d'une Balise à un appareil client en mode économie d'énergie afin d'indiquer à celui-ci qu'un paquet de données doit être fourni. L'intervalle DTIM définit la fréquence d'un DTIM dans des paquets de balises.

Duplex intégral

Mode de transmission de données permettant une émission et une réception simultanées.

Voir également Semi-duplex

Durée du bail

La durée du bail définit la durée pendant laquelle les ordinateurs conservent, sans la modifier, l'DHCP qui leur a été attribuée par le serveur Adresse IP dynamique.

DynDNS

Dynamic DNS

L'attribution de Nom de domaine et de Adresse IP est réalisée par le service Domain Name Service (DNS). Pour l'Adresse IP dynamique, ce service est complété par Dynamic DNS (DynDNS). Il permet l'utilisation d'un composant réseau avec une adresse IP dynamique en tant que Serveur sur Internet. Le service DynDNS permet d'adresser un service sur Internet sous le même nom de domaine, indépendamment de l'adresse IP réellement utilisée.

Ethernet

Ethernet est une technologie pour réseaux locaux (LANs) définie par l'IEEE dans la norme IEEE 802.3. Ethernet utilise pour le transfert des données un câble de bande de base d'un débit de transmission de 10, 100 ou 1 000 Mbps.

Glossaire

Forfait illimité

Le forfait illimité est un mode de calcul particulier pour une connexion Internet. Le Fournisseur d'accès Internet perçoit un forfait mensuel qui ne dépend pas de la durée des connexions et de leur nombre.

Fournisseur d'accès Internet

Un fournisseur d'accès Internet (Internet Service Provider) permet d'accéder à Internet contre le paiement d'une taxe.

Gestion à distance

La gestion à distance désigne la possibilité d'administrer un réseau à partir d'un composant réseau situé à l'extérieur du réseau local (LAN).

Hôte exposé

Un hôte exposé (Exposed Host) désigne un ordinateur situé à l'extérieur de la zone du pare-feu.

Voir également DMZ

Hub

Dans un réseau à structure en étoile, un hub relie plusieurs composants réseau entre eux en redirigeant toutes les données qu'il reçoit d'un composant réseau vers tous les autres composants réseau.

Voir également Switch (Commutateur), Pont, Routeur, Passerelle

IEEE

L'IEEE est un organisme international chargé de fixer les normes dans le domaine des réseaux, en particulier pour la normalisation des technologies LAN, des protocoles de transmission, des vitesses de transmission de données et du câblage.

IEEE 802.11

IEEE 802.11 est une norme pour les réseaux locaux radio sur les bandes de 2,4 GHz et de 5 GHz. Les équipements terminaux peuvent être reliés en Mode infrastructure à une station de base (Point d'accès) ou bien établir des connexions spontanées les uns avec les autres (Mode ad-hoc).

IGMP

Internet Group Management Protocol

Le protocole IGMP est un Protocole Internet permettant à un ordinateur sur Internet de signaler à des routeurs voisins son appartenance à un groupe multicast. Dans le multicasting, un ordinateur sur Internet peut envoyer des contenus à plusieurs autres ordinateurs ayant manifesté leur intérêt pour le contenu de l'ordinateur initial. Le multicasting peut, par exemple, être utilisé pour les programmes multimédias pour la diffusion de médias en streaming à destination des utilisateurs s'étant inscrits auprès d'un groupe multicast.

Internet

Internet est un WAN (= Wide Area Network) qui regroupe globalement plusieurs millions de participants. Pour l'échange de données, il a été défini toute une série de Protocole regroupés sous le nom TCP / IP. Toutes les machines raccordées à Internet sont identifiables par une Adresse IP. Les serveurs sont adressés par leur Nom de domaine (par ex. siemens.com). Le Domain Name Service se charge de l'attribution des noms de domaine aux adresses IP (DNS).

Les principaux services Internets sont les suivants :

♦ le courrier électronique (e-mail)
◆ le World Wide Web (WWW)
♦ le transfert de fichiers (FTP)
- les forums de discussion (Usenet / Newsgroups)

Intervalle de création de clé

L'intervalle de création de clé est le délai au terme duquel de nouvelles clés sont générées automatiquement pour le cryptage des données avec WPA-PSK.

IP

Internet Protocol (Protocole Internet)

Le Protocole IP appartient aux protocoles TCP / IP. Il prend en charge l'adressage des appareils connectés sur un réseau en leur attribuant une Adresse IP et permet de transmettre les données d'un expéditeur à un destinataire. Il détermine la voie choisie pour l'acheminement des paquets de données entre l'émetteur et le destinataire au sein d'un réseau complexe (routage).

ISP

Internet Service Provider (Fournisseur de services Internet), voir Fournisseur d'accès Internet

LAN

Un réseau local est constitué de plusieurs composants réseau destinés à échanger des données et à partager des ressources. L'extension géographique se limite à un secteur donné (un terrain). En règle générale, l'utilisateur se confond avec l'exploitant / l'opérateur. Un réseau local peut être relié à d'autres réseaux locaux ou à un réseau de longue distance (WAN) comme le réseau Internet.

Le Gigaset SE361 WLAN permet de mettre au point un réseau Ethernet local filaire ou encore un réseau sans fil respectant la norme IEEE 802.11 (WLAN).

Glossaire

Masque de sous-réseau

Le masque de sous-réseau détermine le nombre de blocs de chiffres de l'Adresse IP d'un réseau représentant l'adresse du réseau et le nombre de blocs correspondant à l'adresse de l'ordinateur.

Le masque de sous-réseau dans un réseau administré par le Gigaset SE361 WLAN est toujours 255.255.255.0. Cela signifie que les trois premiers blocs de chiffres de l'adresse IP correspondent à l'adresse du réseau et que seul le dernier bloc de chiffres peut servir à assigner les adresses PC. Les trois premiers blocs de l'adresse IP de l'ensemble des composants réseau sont donc toujours identiques.

Mbps

Million de bits par seconde

Indication de la vitesse de transfert dans un réseau.

MER

Forme particulière de protocole de transmission pour Internet.

Mode ad-hoc

Le mode ad-hoc est un mode de fonctionnement des réseaux locaux sans fil (WLAN), par lequel les composants réseau établissent un réseau spontané sans Point d'accès, par ex., pour plusieurs ordinateurs portables lors d'une conférence. Tous les composants du réseau sont placés sur un pied d'égalité. Ils doivent être dotés d'un Adaptateur réseau sans fil.

Mode infrastructure

Le mode infrastructure est un mode de fonctionnement des réseaux sans fil (WLANs) dans lequel un Point d'accès contrôle la transmission des données. Les composants réseau ne peuvent pas communiquer directement entre eux comme en Mode ad-hoc.

MRU

La MRU définit la taille maximale des données utiles dans un paquet de données.

MTU

La MTU définit la taille maximale d'un paquet de données susceptible d'être transporté en une fois sur Internet.

NAT

Network Address Translation (Traduction d'adresses réseau)

NAT est une méthode permettant de traduire une adresse IP (généralement une Adresse IP privée) au sein d'un réseau en une ou plusieurs Adresse IP publiques sur Internet. NAT permet à plusieurs composants réseau dans un LAN de partager l'adresse IP publique d'un routeur afin d'accéder à Internet. Les composants réseau du réseau local sont masqués derrière l'adresse IP du routeur enregistrée sur Internet. Grâce à cette fonction de sécurité, NAT est fréquemment utilisée comme partie du Pare-feu d'un réseau. Afin de pouvoir offrir malgré tout sur Internet les services d'un ordinateur du réseau local, le Gigaset SE361 WLAN peut être configuré comme Serveur virtuel.

Nom de domaine

Le nom de domaine correspond au nom d'un ou de plusieurs serveurs Web sur Internet, par ex. siemens.com. Le nom de domaine est représentée, à l'aide du service DNS, sur l'Adresse IP correspondante.

Pare-feu

Un pare-feu permet de protéger les opérateurs du réseau contre les accès externes non autorisés. Il s'agit d'une série de mesures et de techniques logicielles et matérielles chargées de contrôler le flux de données entre un réseau privé à protéger et un réseau non protégé tel qu'Internet.

Voir également NAT

Passerelle

Une passerelle est un équipement permettant de relier des réseaux basés sur des architectures (adressage, protocoles, interfaces d'application, etc.) complètement différentes. Bien que cela ne soit pas tout à fait correct, ce terme est souvent utilisé comme synonyme de Routeur.

Voir aussi pont, hub, routeur, commutateur

Plage du groupe IP

Dans le groupe d'adresses IP du Gigaset SE361 WLAN, une plage d'Adresse IP est définie ; elle peut utiliser le Serveur DHCP du routeur pour attribuer les Adresse IP dynamiques.

Point d'accès

Un point d'accès, par ex. le Gigaset SE361 WLAN, constitue le centre d'un réseau local sans fil (WLAN). Il assure la connexion des composants réseau reliés par une liaison radio et règle le trafic des données au sein du réseau sans fil. Le point d'accès constitue par ailleurs l'interface vers d'autres réseaux, par ex., vers un réseau local Ethernet existant ou, par l'intermédiaire d'un modem, vers Internet. Le mode de fonctionnement des réseaux sans fil doté d'un point d'accès s'appelle Mode infrastructure.

Glossaire

Pont

Un pont (Bridge) relie plusieurs segments d'un réseau afin de former un réseau complet, par ex. un réseau TCP / IP. Les segments peuvent avoir des propriétés physiques différentes, par ex., différents câblages comme pour Ethernet et les réseaux locaux sans fil. En reliant plusieurs segments de réseau par le biais de ponts, il est possible d'étendre les réseaux locaux de manière quasiment illimitée.

Voir également : Switch (Commutateur), Hub, Routeur, Passerelle

Port

L'échange de données entre deux applications dans un réseau est réalisé via un port. Le numéro de port affecte une adresse à une application d'un composant réseau. La combinaison Adresse IP / numéro de port identifie de manière univoque l'émetteur ou le destinataire d'un paquet de données au sein d'un réseau. Certaines applications (par ex. des services Internet, tels que HTTP ou FTP) utilisent des numéros de port fixes, d'autres se voient attribuer un numéro de port libre à chaque accès.

PPPoA

Point-to-Point Protocol over ATM (Protocole point à point sur ATM)

Le protocole PPPoA est un Protocole chargé d'assurer la connexion de composants réseau au sein d'un réseau local Ethernet à Internet par l'intermédiaire d'un réseau ATM.

PPPoE

Point-to-Point Protocol over Ethernet (Protocole point à point sur Ethernet

Le protocole PPPoE est un Protocole chargé d'assurer la connexion de composants réseau au sein d'un réseau local Ethernet à Internet via un modem.

Protocole

Un protocole décrit les conventions choisies pour permettre la communication au sein d'un réseau. Il comporte des règles définissant l'établissement, la gestion et la désactivation d'une connexion, en passant par les formats de données, les durées et le traitement d'erreurs éventuelles. La communication entre deux applications fait appel à différents protocoles situés sur différentes couches, par ex. les protocoles TCP / IP sur Internet.

Proxy HTTP

Un proxy HTTP est un Serveur utilisé pour traiter le trafic Internet via les composants réseau. Toutes les requêtes sont dirigées à travers le proxy.

Renvoi de port

Dans le renvoi de port, le Gigaset SE361 WLAN redirige les paquets de données reçus d'Internet et adressés à un Port donné vers le port correspondant du composant réseau concerné. Cela permet aux serveurs du réseau local de proposer des services sur Internet sans qu'il soit nécessaire de leur attribuer une Adresse IP publique.

Voir également : Serveur virtuel

Répéteur

Un répéteur augmente la portée d'un réseau local sans fil en redirigeant les données du Point d'accès vers d'autres ordinateurs ou vers un Adaptateur réseau.

Réseau

Un réseau est formé par un ensemble d'équipements reliés par différents câbles ou liaisons radio et partageant des ressources communes, telles que des données et des périphériques. On distingue principalement les réseaux locaux (LAN) et les réseaux longue distance (WAN).

Réseau radio

Voir WLAN

Le roaming permet d'étendre la portée d'un réseau local sans fil à l'aide de plusieurs Point d'accès utilisant le même SSID et le même canal radio et reliés entre eux via Ethernet. Ainsi, les ordinateurs du réseau peuvent commuter de manière dynamique entre plusieurs points d'accès sans perdre la liaison réseau établie.

Routeur

Un routeur redirige les paquets de données provenant d'un réseau local (LAN) vers un autre réseau en choisissant l'itinéraire le plus rapide. Il permet de relier plusieurs réseaux s'appuyant sur différentes technologies réseau. Il relie, par ex., un réseau local à Ethernet ou une technologie WLAN à Internet.

Voir également Pont, Switch (Commutateur), Hub, Passerelle

Semi-duplex

Mode de fonctionnement lors de la transmission de données Il n'est possible de recevoir ou d'émettre qu'une page de données en même temps.

Voir également Duplex intégral

Serveur

Un serveur propose un service à d'autres composants réseau (Clients). Le terme de serveur désigne fréquemment une machine ou un ordinateur. Toutefois, il ne peut y avoir qu'une seule application proposant un service donné, tel qu'un service DNS ou un service Web.

Serveur DHCP

Voir DHCP

Serveur DNS

Voir DNS

Serveur virtuel

Un Serveur virtuel offre un service sur Internet qui ne s'exécute pas sur la machine locale mais sur un autre composant réseau. Le Gigaset SE361 WLAN peut être configuré

Glossaire

pour faire office de serveur virtuel. Il redirige alors les requêtes externes sur un service, en utilisant le Renvoi de port, directement sur le Port approprié du composant réseau concerné, au sein du réseau local.

Sous-réseau

Un sous-réseau subdivise un réseau en plusieurs réseaux partiels plus petits.

SMTP

Simple Mail Transfer Protocol

Le Protocole SMTP appartient à la famille des protocoles TCP / IP. Il gère l'échange de courriers électroniques sur Internet. Votre Fournisseur d'accès Internet propose pour cela un serveur SMTP.

SNMP

Simple Network Management Protocol

Le Protocole SNMP appartient à la famille de protocoles TCP / IP. Il fournit un moyen de gestion de réseau simple basé sur une base d'informations commune pour les données d'administration et sur les messages d'administration réseau (les traps) signalant la survenue d'événements (par ex. un message d'alerte ou la notification en cas de changements de configuration) dans un réseau sous surveillance.

SSID

Service Set Identifier

Le SSID identifie les stations d'un réseau sans fil (WLAN). Tous les composants réseau sans fil possédant le même SSID forment un réseau commun. Le SSID peut être choisi librement.

Switch (Commutateur)

De manière analogue au Hub (concentrateur), le commutateur est un élément de liaison entre différents segments du réseau ou entre différents composants réseau. A la différence du hub, le commutateur dispose de sa propre logique, ce qui lui permet d'acheminer les paquets uniquement vers le sous-réseau ou le composant réseau auquel le paquet est destiné.

Voir également Pont, Hub, Routeur, Passerelle

TCP

Transmission Control Protocol

Le Protocole TCP appartient à la famille de protocoles TCP / IP. Le protocole TCP assure le transport de données entre deux partenaires de communication (applications). Le protocole TCP est un protocole de communication sécurisé, dans lequel les données sont transmises à l'aide d'une connexion qui est établie, surveillée puis désactivée.

Voir également UDP

TCP / IP

Protocole servant de base à Internet. IP constitue la base de toute liaison poste à poste. TCP fournit aux applications une transmission fiable sous la forme d'un flux de données continu. Le TCP / IP constitue la base sur laquelle les services, tels que le Web, la messagerie et les forums de discussion, fonctionnent. Il existe par ailleurs d'autres protocoles.

TKIP

Le Temporal Key Integrity Protocol (TKIP) fait partie de la norme IEEE 802.11i et est utilisé pour le cryptage des données dans les réseaux sans fil.

UDP

User Datagram Protocol (Protocole de service de datagramme d'utilisateur)

Le protocole UDP est un Protocole appartenant à la famille de protocoles TCP / IP et permettant d'assurer le transport des données entre deux utilisateurs (applications). A la différence du protocole TCP, le protocole UDP est un protocole non sécurisé. En effet, le protocole UDP n'établit pas de connexion fixe. Les paquets de données, appelés datagrammes, sont envoyés en mode de Diffusion. Le destinataire est seul responsable de la réception des données. L'émetteur, lui, ne reçoit aucune notification.

UPnP

Universal Plug & Play

La technologie UPnP a été conçue afin d'assurer la mise en réseau spontanée des équipements domestiques et de bureau. Les équipements supportant la technologie UPnP sont configurés automatiquement dès qu'ils sont reliés à un réseau. Ils proposent également de manière automatique leurs propres services ou utilisent les services d'autres équipements au sein du réseau.

URL

Universal Resource Locator

Adresse d'un domaine définie de manière univoque sur Internet.

WAN

Wide Area Network

Un WAN est un réseau distant non limité à un espace donné. Le réseau Internet est le réseau longue distance le plus largement utilisé. Un réseau WAN est exploité par un ou plusieurs fournisseurs qui offrent l'accès à des utilisateurs privés. L'accès à Internet est proposé par un Fournisseur d'accès Internet.

WEP

Le WEP est un protocole sécurisé défini dans la norme IEEE 802.11. Il est destiné à protéger les liaisons radio au sein d'un WLAN contre les accès non autorisés, à l'aide de techniques de Cryptage des données transmises.

Glossaire

WLAN

Wireless LAN

Les réseaux sans fil (également appelés réseaux radioélectriques) permettent aux composants réseau de communiquer avec un réseau en utilisant les fréquences radioélectriques comme moyen de transport. Le réseau local sans fil peut être relié à un réseau local filaire existant pour l'étendre ou former la base d'un nouveau réseau. Le composant de base d'un réseau sans fil est la cellule radioélectrique. Il s'agit de la zone à l'intérieur de laquelle la communication sans fil a lieu. Un réseau WLAN peut fonctionner en Mode ad-hoc ou en Mode infrastructure.

Le WLAN est actuellement spécifié par la norme IEEE 802.11. Le Gigaset SE361 WLAN est conforme à la norme 802.11n (Draft).

WPA

Le WPA a été conçu pour améliorer la sécurité disponible du WEP. Le WPA utilise des processus complexes pour générer les clés, par ex. TKIP (Temporal Key Integrity Protocol). Par ailleurs, le WPA peut améliorer la sécurité en utilisant un serveur d'authentication (par ex. un serveur RADIUS).

WPA-PSK

WPA Pre-shared Key (Clé pré-partagée WPA)

Variante du cryptage de données WPA utilisant un mot clé (Pre-shared Key) pour générer automatiquement et régulièrement de nouvelles clés. La clé est renouvelée à intervalles réguliers (Intervalle de création de clé).

Index

A

Accès

à la demande.... 31, 44

contrôler l'accès au routeur ..... 96

informations statistiques ..... 96

Accès à la demande.... 108

Accès Internet 7

interdire.... 42

Adaptateur réseau.... 108

sans câble ..... 10, 21

Adaptateur WLAN 10

Adresse IP 56,108

adresse IP.... 80

attribuer automatiquement . . . 56, 80

attribution fixe....57,80

dynamique.... 108

fixe 108

Gigaset SE361 WLAN 24

privée. 109

publique.... 109

zone d'adresses 57

Adresse IP dynamique ..... 80, 108

Adresse IP fixe ..... 108

Adresse IP globale, voir adresse IP publique

Adresse IP locale, voir adresse IP privée

Adresse IP privée ..... 109

Adresse IP publique ..... 109

Adresse MAC....109

cloner 46

modifier l'enregistrement..... 46

ADSL 109

Affichage de l'état de fonctionnement .... 17

Aide....27

Antenne 19

Attaques par des pirates ..... 13

B

Balise....109

Bloc-secteur

connecter 23

connexion....18

BSSID 109

C

Canal 59

Cellule radioélectrique ..... 120

Certificat de garantie ..... 103

Clé 128 bits ..... 37, 62, 64

Clé 64 bits ..... 37, 62, 64

Clé ASCII 38,63

Clé hexadécimale....37, 63

Clé pré-partagée

Client....110

Commande

exit....95

ipconfig /release ..... 95

ipconfig /renew. 95

ping 96

Commutateur 118

Configuration

restaurer....72

rétablir les paramètres par défaut . . 73

sécurité. 33

Configuration avancée....26

fonctionnalités .... 41

Configuration de base ..... 26

configuration 29

résumé....32

Configuration DNS

Windows 2000 ..... 93

Windows XP 85

Configuration requise.....16

Configuration réseau ..... 80

Windows 2000 88

Windows XP 80

Connexion

LAN 18

pour bloc-secteur ..... 18

pour modem ADSL ou câble ..... 18

Connexion automatique.....108

Index

Connexion Internet déconnexion automatique .... 31, 44 établir manuellement.... 67 modifier la configuration.... 42 programmer.... 42 quitter manuellement.... 67

Connexion LAN....18 établir....22 liaison par câble....22 liaison sans fil....21 vitesse de transmission....22

Connexion manuelle .... 44 Consignes de sécurité .... 6 Contenu de l'emballage.... 16 Contrôle d'accès .... 39, 48, 64 bloquer des services.... 48 réseau local .... 64

Créer une disquette d'installation (Windows XP)....83 Cryptage....35, 60, 62, 64, 110 WEP....37 WPA....35

Cryptage des données ..... 61 Cryptage sur 128 bits ..... 63

D Déclenchement de port.... 49, 50 programmer.... 50 Déconnexion.... 27 Définir le groupe de travail Windows 2000.... 89 Windows XP.... 83

Définir le nom de l'ordinateur Windows 2000....89 Windows XP....83

Délai d'inactivité .... 70 Dépannage .... 97 Désactiver le proxy HTTP Windows 2000.... 94 Windows XP.... 86

DHCP....80,110 Diffusion....60,110 Diffusion SSID....34,59 Digital Subscriber Line, voir ADSL

Diode comportement après le premier branchement. 23 voyants. 17

DMZ....14, 53, 110 DNS....111

Domain Name Service (service de nom de domaine), voir DNS

DTIM .... 111 Duplex intégral.... 111 Durée de connexion.... 31 Durée du bail.... 57, 111

Dynamic DNS, voir DynDNS Dynamic Host Configuration Protocol voir DHCP

DynDNS....54,111 DynDNS.org....54

E Ecran d'ouverture de session ..... 24 Eléments de commande..... 27

Etat aperçu .... 75 appareil .... 79 réseau local .... 78 réseau sans fil.... 78 sécurité.... 76

Ethernet....9, 10, 13, 111 câble....22 connecter à un réseau sans fil....12 vitesse de transfert....13

Ethernet 10 Mbps....22 Ethernet 100 Mbps....22 Exit, commande....95

F Face arrière ..... 18 Face avant ..... 17 Fast Ethernet ..... 22 Fichier de configuration ..... 72 Filaire, réseau..... 9 Filtre d'adresses MAC ..... 39 Filtre URL ..... 48 Fonctionnalités ..... 13

Forfait illimité ..... 112

Fournisseur....113

Fournisseur d'accès Internet ... 43, 112

G

Gestion à distance....70, 112

Gigaset SE336 WLAN connector.... 20

Gigaset SE361 WLAN adresse IP.... 24

configurer 24

face arrière.... 18

face avant 17

options pour réaliser un réseau .... 8

protéger par mot de passe ..... 33

Groupe d'adresses IP ..... 115

H

Heure système.... 69

Hexadécimal ..... 37, 63

Horloge Internet 69

Hôte exposé 14,53

Hub.... 112

|

IEEE....112

Informations d'état 75

Installation 15

Installation du protocole TCP/IP pour Windows 2000 .... 90

Installer les services réseau (Windows 2000)....88

Interface utilisateur boutons 27

démarrage 24

Interface WAN....11

Internet.... 113

accès à la demande ..... 44

connexion manuelle.... 44

contrôler les réglages ..... 44

fournisseur de service ..... 43

Internet

menu 42

mode de connexion ..... 31, 43

programmer le contrôle d'accès . . . 48

Internet Explorer 16,24

Internet Protocol, voir Protocole IP

Intervalle DTIM....111

définir....60

Intervalle entre balises ..... 109

définir....60

Ipconfig /release....95

Ipconfig /renew 95

ISP, voir Fournisseur d'accès Internet

J

Jeux sur Internet 50

L

LAN 12,113

Liste de contrôle d'accès MAC....39, 64

Longueur de clé....37

128 bits (ASCII)....38, 63

128 bits (hexadécimal) ..... 37, 63

64 bits (ASCII)....38, 63

64 bits (hexadécimal) ..... 37, 63

M

MAC Encapsulated Routing, voir MER

Marques déposées .... 6

Masque de sous-réseau ..... 114

Maximum Receive Unit, voir MRU

Maximum Transmission Unit, voir MTU

Mbps 114

MER....114

Mesures de sécurité ..... 13

Mise à jour du firmware ..... 74

Mode ad-hoc 10, 114

Mode de connexion ..... 31, 43, 81

Mode de transmission ..... 59

duplex intégral ..... 22

semi-duplex 22

connecter au routeur ..... 20

Modem câble, connecter au routeur.. 20

Index

Mot de passe.... 24, 33

attribuer.... 33

modifier.... 33

oublié 34

Mot de passe système

attribuer.... 69

modifier.... 69

Mozilla Firefox....16,24

MRU 114

MTU 114

N

NAT....49,115

déclenchement de port ..... 49

renvoi de port 49

Navigateur.... 24

Network Address Translation, voir NAT

Nom de domaine.... 115

Numéro de port.... 52, 116

illustration 52

O

Obtenir une adresse IP automatiquement

Windows 2000....93

Windows XP....85

Optimiser la puissance du réseau.... 60

Ouvrir l'invite de commandes ..... 96

P

Page d'accueil 25

Page de connexion 24

Paramètres régionaux 68

Paramètres TCP/IP

Windows 2000....92

Windows XP....84

Pare-feu.... 13, 115

définir le nom (Windows XP) ..... 83

paramètres réseau ..... 80

Phrase de passe.... 38

Ping, commande ..... 96

Plage de température de fonctionnement .... 19

Point d'accès ..... 10, 58, 115

Point-to-Point Protocol over ATM voir PPPoA

Point-to-Point Protocol over Ethernet voir PPPoE

Pont....116

Port 116

port déclencheur ..... 49, 50

port public 49,50

Port déclencheur ..... 49

Port switch 10/100 Mbit/s.....18

PPPoA 116

PPPoE....13,116

délai d'inactivité ..... 70

démarrage 24

éléments 27

sélectionner la langue....27

Protocole 116

Protocole IP 113

Proxy HTTP....116

Puissance d'émission ..... 60

Q

QoS (Qualité de service)....55

R

Redémarrage ..... 19, 73

Réglages de sécurité.....26, 33

enregistrer 40

Réglages sans fil.... 58

Réinitialisation ..... 19, 73

Rekeying 35,61

Renvoi de port ..... 49, 116

programmer 52

Répéteur 65

Réseau....117

contrôle d'accès ..... 39

cryptage.... 35

Réseau TCP/IP 80

Roaming 117

Routeur.... 117

adresse IP.... 56

adresse IP dynamique.... 54

mettre en place un réseau local .... 8

S

Sauvegarde 72

Sauvegarder les données de configuration.... 72

Secteur, branchement ..... 23

Semi-duplex 117

Serveur 117

virtuel 118

Serveur de temps 69

Serveur DHCP ..... 57, 110

Serveur DNS 117

définir 46

Serveur virtuel.... 50, 117

Service DHCP, voir DHCP

Service DynDNS, voir DynDNS

Service Set Identifier, voir SSID

Simple Mail Transfer Protocol, voir SMTP

Simple Network Management Potocol voir SNMP

SMTP....118

SNMP 118

Solutions aux problèmes ..... 97

Sous-réseau.... 118

configuration par défaut du routeur 15

masquée 60

modifier.... 34

visible 34,59

Station de base, voir point d'accès

Super G....16

Synchronisation des paramètres TCP/IP avec le routeur

Windows 2000....95

Windows XP....87

T

Tableau MAC 39

TCP 118

TCP/IP....119

TKIP 119, 120

Transmission Control Protocol, voir TCP

Type de clé.... 37

U

UDP 119

Universal Plug and Play, voir UPnP

Universal Resource Locator, voir URL

UPnP 31,45,119

activer 45

URL 119

User Datagram Protocol, voir UDP

V

Valider les paramètresTCP/IP

Windows 2000 ..... 95

Windows XP 87

VCI....110

Vérifier les paramètres réseau

(Windows XP) 83

Vitesse de transfert ..... 114

dans un réseau local Ethernet ..... 13

dans un réseau local sans fil ..... 13

Vitesse de transmission

connexion LAN....22

W

WAN 119

WDS....65

WEP....35, 37, 60, 61, 119

hexadécimal....37

longueur de clé. 37, 63

mode de cryptage....62

phrase de passe 38

Wide Area Network, voir WAN

Wired Equivalent Privacy, voir WEP

Wireless LAN, voir WLAN

WLAN....10, 12, 120

modes de fonctionnement ..... 10

vitesse de transfert ..... 13

WPA....35,60,120

clé pré-partagée

WPA2-PSK 35,61

Index

WPA-PSK 35,61

WPA-PSK voir WPA, clé pré-partagée

Z

Zone d'adresses IP pour DHCP ..... 57

Zone d'adresses pour les

adresses IP 57

Issued by
