Caractéristiques	Détails
Modèle	HP Compaq LA2206x
Taille de l'écran	21,5 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type de panneau	IPS (In-Plane Switching)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	178° horizontal et vertical
Connectivité	VGA, DisplayPort, USB
Consommation d'énergie	25 W (en fonctionnement), 0,5 W (veille)
Dimensions (L x H x P)	51,3 x 37,8 x 18,5 cm
Poids	5,4 kg
Utilisation	Bureau, multimédia, jeux légers
Maintenance	Nettoyage régulier de l'écran, mise à jour des pilotes
Sécurité	Certifications CE, RoHS
Garantie	1 an

FOIRE AUX QUESTIONS - Compaq LA2206x HP

Comment connecter le moniteur HP Compaq LA2206x à mon ordinateur ?

Utilisez un câble VGA ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez la source appropriée à l'aide du bouton de source sur le moniteur.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que le bouton d'alimentation du moniteur est en position 'on'.

Comment ajuster la luminosité et le contraste du moniteur ?

Appuyez sur le bouton 'Menu' du moniteur, naviguez jusqu'aux paramètres de luminosité et de contraste, puis ajustez-les selon vos préférences.

Pourquoi l'image sur mon moniteur est-elle floue ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur (1920 x 1080). Vous pouvez également essayer de débrancher et de rebrancher le câble vidéo.

Comment régler la position de l'écran ?

Le moniteur HP Compaq LA2206x dispose d'un support réglable en hauteur. Vous pouvez également incliner le moniteur vers l'avant ou vers l'arrière pour un meilleur angle de vision.

Le moniteur émet des bruits étranges, que faire ?

Débranchez le moniteur et vérifiez si le bruit persiste après avoir laissé le moniteur hors tension pendant quelques minutes. Si le bruit continue, contactez le support technique de HP.

Comment réinitialiser les paramètres d'usine du moniteur ?

Accédez au menu OSD, puis sélectionnez 'Réinitialiser aux paramètres d'usine' dans les paramètres du moniteur.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Assurez-vous que le câble vidéo est correctement connecté des deux côtés. Essayez de redémarrer votre ordinateur et de vérifier si la source d'entrée du moniteur est correcte.

Comment activer le mode d'économie d'énergie sur le moniteur ?

Le moniteur se met automatiquement en mode d'économie d'énergie après quelques minutes d'inactivité. Vous pouvez également régler les paramètres d'économie d'énergie dans le menu OSD.

MODE D'EMPLOI Compaq LA2206x HP

• Moniteurs à cristaux liquides LCD HP Compaq LA1956x, LA2006x, LA2206x et LA2306x avec rétroéclairage LED Guide de l'utilisateur© 2010-2012, Hewlett-Packard Development Company, L.P. Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenue responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions. Ce document contient des informations propriétaires protégées par droit d'auteur. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l'accord écrit préalable de Hewlett-Packard Company. Quatrième édition (juin 2012) Numéro de référence du document : 630579-054À propos de ce guide Ce guide fournit des informations sur l'installation du moniteur et des pilotes, l'utilisation du menu de réglage à l'écran (OSD), la résolution des problèmes et les caractéristiques techniques. AVERTISSEMENT ! Ce symbole signale des instructions dont le non-respect pourrait entraîner des blessures ou la mort. ATTENTION : Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages pour le matériel ou la perte d'informations. REMARQUE : Ce symbole signale des informations supplémentaires importantes. iiiiv À propos de ce guideSommaire 1 Caractéristiques du produit p. 1
• Moniteurs à cristaux liquides HP p. 1
• 2 Installation du moniteur p. 3
• Déploiement du socle du moniteur p. 3
• Fixation du socle au moniteur LA1956x de HP p. 3
• Éléments arrière p. 5
• Connexion des câbles p. 6
• Commandes du panneau avant p. 10
• Réglage du moniteur p. 11
• Mise sous tension du moniteur p. 13

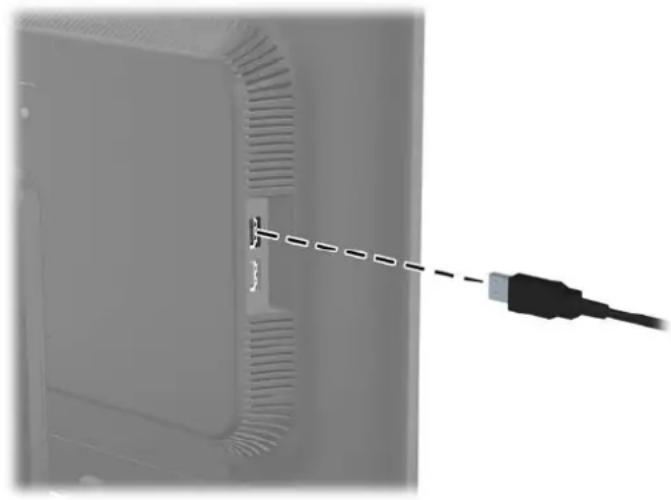

• Raccordement de périphériques USB p. 14
• Retrait du socle du moniteur p. 16
• Retrait du socle du moniteur LA1956x de HP p. 17
• Montage du moniteur p. 18
• Emplacement des étiquettes de caractéristiques nominales p. 19
• Installation d'un dispositif antivol p. 19
• 3 Trouver plus d'informations p. 20
• Guides de référence p. 20
• Assistance produits p. 20
• Annexe A Caractéristiques techniques p. 21
• Modèle LA1956x p. 21
• Modèle LA2006x p. 22
• Modèle LA2206x p. 23
• Modèle LA2306x p. 25
• Détection des résolutions pré-réglées p. 26
• Modèle LA1956x p. 26
• Modèle LA2006x p. 26
• Modèle LA2206x p. 27
• Modèle LA2306x p. 28
• Définition des modes utilisateur p. 28
• Économiseur d'énergie vvi1 Caractéristiques du produit Moniteurs à cristaux liquides HP Les écrans sont dotés d'un affichage à cristaux liquides à matrice active de type TFT. Il existe différents modèles et caractéristiques de moniteur : p. 29

Modèle LA1956x, écran à zone d'affichage 19 pouces (48,3 cm) en diagonale, à résolution 1 280 × 1 024, et prise en charge plein écran pour les résolutions plus faibles : inclut une fonction de mise à l'échelle personnalisée pour une taille d'image maximale

Modèle LA2006x, écran à zone d'affichage 20 pouces (50,8 cm) en diagonale, à résolution 1 600 × 900, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Modèle LA2206x, écran à zone d'affichage 21,5 pouces (54,6 cm) en diagonale, à résolution 1 920 × 1 080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Modèle LA2306x, écran à zone d'affichage 23 pouces (58,4 cm) en diagonale, à résolution 1 920 × 1 080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Écran antireflet avec rétroéclairage LED

Angle large favorisant le visionnage en position assise, debout ou de côté

Possibilité de régler l'inclinaison

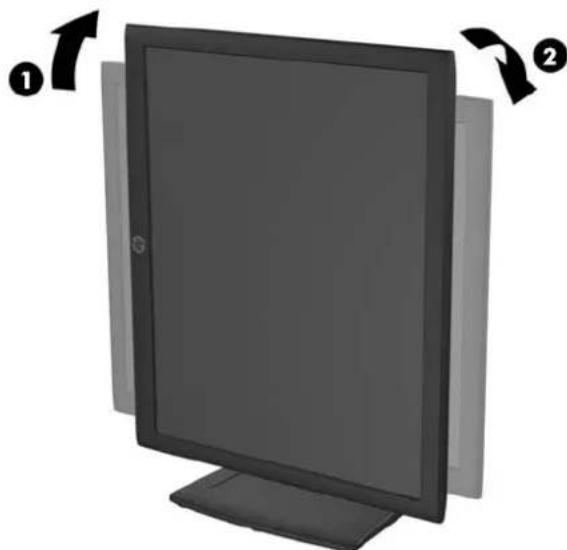

Possibilité de faire pivoter l'écran en orientation portrait

Possibilité de réglage de l'angle de rotation et de la hauteur

Socle amovible permettant divers montages du moniteur

Entrée de signal vidéo prenant en charge le signal analogique VGA (câbles fournis avec certains modèles)

Entrée de signal vidéo prenant en charge le signal numérique DVI (câbles fournis avec certains modèles)

Entrée de signal vidéo prenant en charge le signal numérique DisplayPort (câbles fournis avec certains modèles)

Concentrateur USB 2.0 avec un port de liaison montante (vers l'ordinateur) et deux ports de liaisons descendantes (vers des périphériques USB)

Câble USB fourni pour connecter le concentrateur USB du moniteur au connecteur USB de l'ordinateur

Support pour barre de haut-parleur HP en option

Fonction Plug and Play si celle-ci est prise en charge par le système Moniteurs à cristaux liquides HP

Emplacements pour filtres de confidentialité, permettant d'insérer des filtres (achetés séparément) empêchant la vision latérale de l'écran

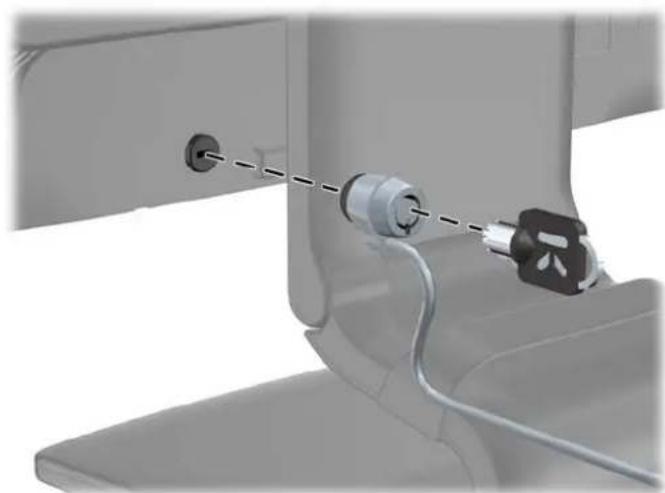

Fourniture d'un emplacement de sécurité à l'arrière du moniteur pour dispositif antivol optionnel

Goulotte de rangement des câbles pour la gestion des câbles et cordons

Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran

HP Display Assistant afin d'ajuster les réglages du moniteur et activer les fonctions anti-vol

Protection de copie HDCP sur les ports DVI et DisplayPort

CD de logiciel et de documentation contenant les pilotes de l'écran et la documentation produit

Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique

Conformité à la norme Energy Star®

Contrôle intelligent de la gestion des équipements

Conforme aux spécifications réglementées suivantes (pour plus d'informations sur les certifications et attestations d'agence, reportez-vous au Guide de référence des moniteurs LCD HP sur le CD fourni avec ce modèle) :

Directives CE de l'Union Européenne

Norme suédoise TCO 2 Chapitre 1 Caractéristiques du produit2 Installation du moniteur Pour installer le moniteur, assurez-vous que ni l'ordinateur, ni ses périphériques, ni le moniteur ne sont sous tension et suivez les instructions ci-dessous. Déploiement du socle du moniteur REMARQUE : Les étapes suivantes s'appliquent aux modèles LA2006x, LA2206x et LA2306x de HP.

1. Sortez le moniteur du carton et placez-le face vers le bas sur une surface plane.

2. Maintenez le socle de l'écran d'une main (1), puis saisissez le haut du socle de l'autre main et

déployez la tête de l'écran à 90 degrés (2). ATTENTION : Ne touchez pas la surface de l'écran. Une pression sur la vitre peut entraîner un manque d'uniformité des couleurs ou désorienter les cristaux liquides. Si cela se produit, l'écran ne pourra jamais revenir à son état normal. Figure 2-1 Déploiement du socle du moniteur REMARQUE : Lorsque l'écran est déployé pour la première fois, la tête de l'écran est verrouillée de manière à ne pas se régler sur une position pleine hauteur. Pour régler la tête de l'écran sur la position pleine hauteur, appuyez sur la tête de l'écran vers le bas pour la déverrouiller puis tirez dessus pour la monter en position pleine hauteur. Reportez-vous à l'étape 3 de la section Réglage du moniteur à la page 11. Fixation du socle au moniteur LA1956x de HP REMARQUE : Les étapes suivantes s'appliquent uniquement au modèle LA1956x de HP.

1. Sortez le moniteur du carton et placez-le face vers le bas sur une surface plane.

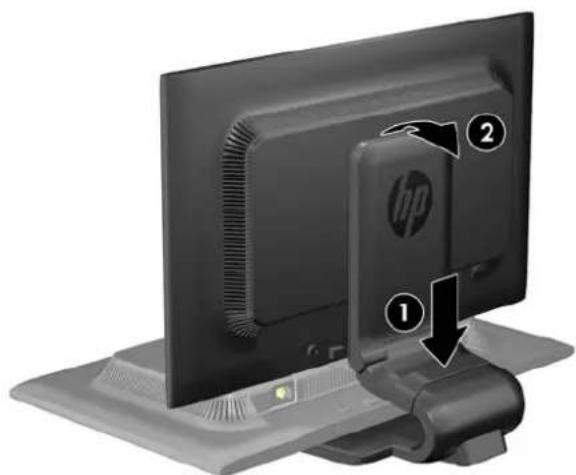

Déploiement du socle du moniteur

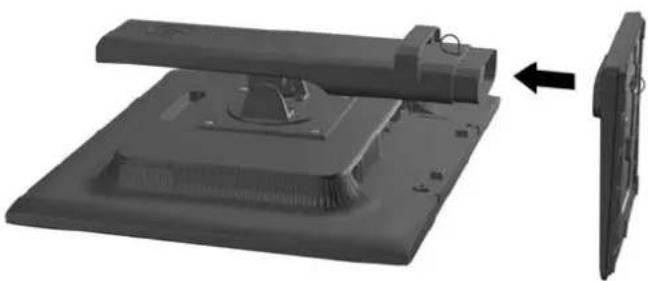

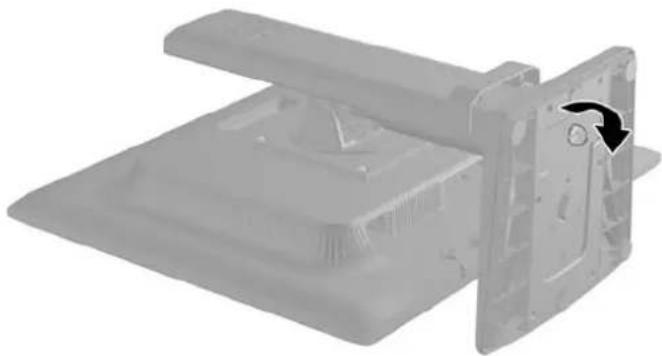

32. Fixez la base au socle.

3. Serrez la vis située sur le bas du socle à la main.

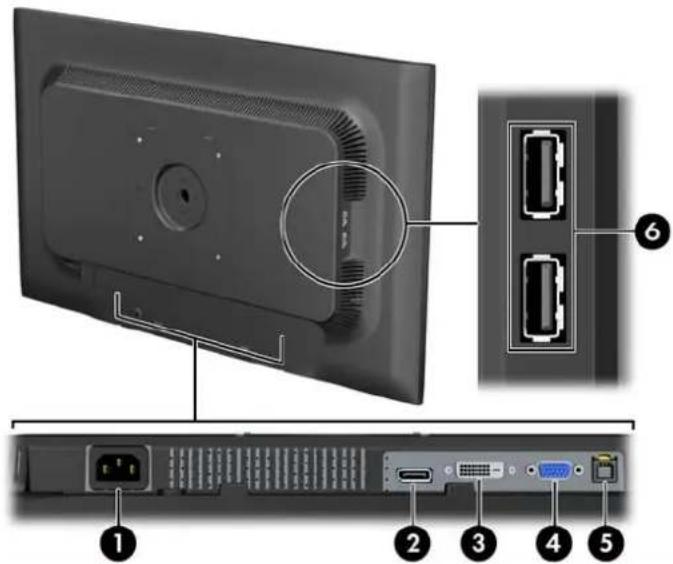

4 Chapitre 2 Installation du moniteurÉléments arrière Figure 2-2 Éléments arrière Élément Fonction 1 Connecteur du cordon d'alimentation Permet de raccorder le cordon d'alimentation au moniteur. 2 DisplayPort Connecte le câble DisplayPort au moniteur. 3 DVI-D Permet de connecter le câble vidéo DVI-D au moniteur. 4 VGA Permet de connecter le câble vidéo VGA au moniteur. 5 Connecteur USB montant Permet de connecter le câble du concentrateur USB au connecteur du concentrateur USB du moniteur et à un port/ concentrateur USB hôte. 6Connecteurs USB descendants (2) Permet de connecter des périphériques USB optionnels au moniteur. Éléments arrière 5Connexion des câbles

1. Placez le moniteur près de l'ordinateur, dans un endroit pratique et bien ventilé.

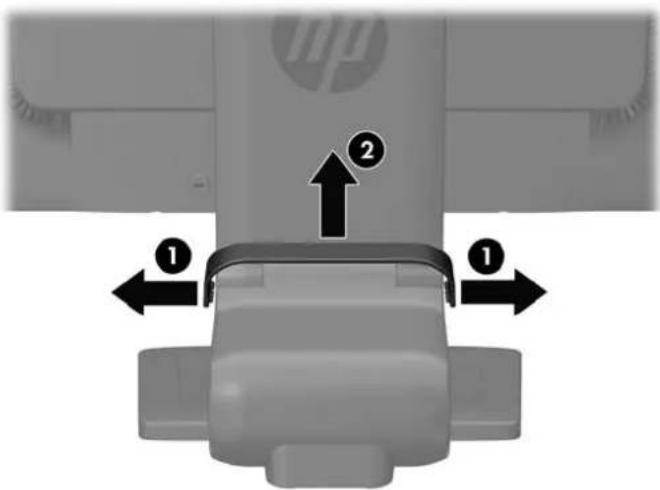

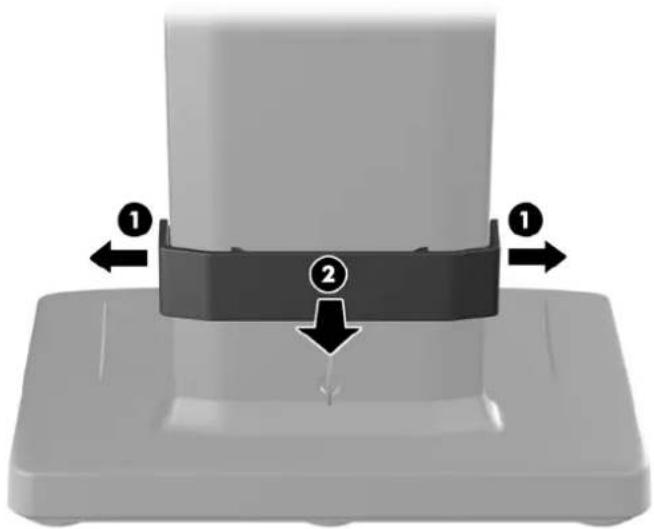

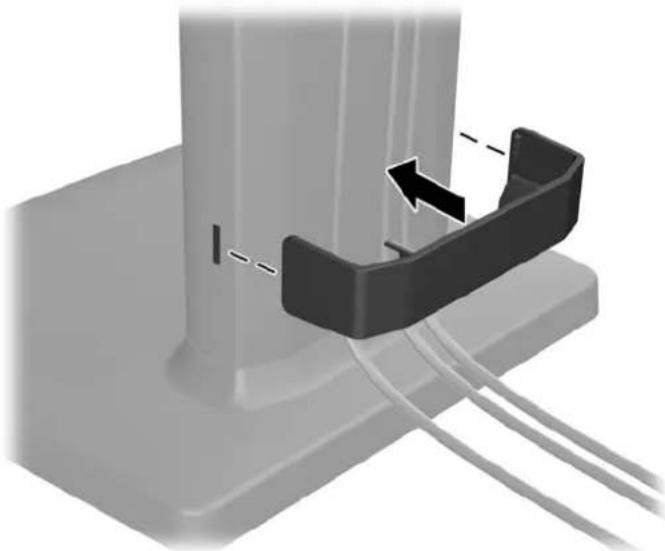

2. Retirez le clip de gestion des câbles du socle en écartant ses deux extrémités du clip (1) puis en le

retirant du socle (2). Figure 2-3 Retrait du clip de gestion des câbles Figure 2-4 Retrait de l'attache de gestion des câbles (modèle LA1956x de HP) 6 Chapitre 2 Installation du moniteur3. Connectez un câble vidéo VGA, DVI ou bien DisplayPort. Reportez-vous aux Figure 2-5 Branchement des câbles à la page 8 Figures 2-7 et Figure 2-6 Branchement des câbles (modèle LA1956x de HP) à la page 8 2-8. REMARQUE : L'écran peut prendre en charge une entrée analogique ou numérique. Le mode vidéo est déterminé par le câble vidéo utilisé. Les entrées recevant un signal vidéo valide sont détectées automatiquement par l'écran. Vous pouvez sélectionner les entrées en appuyant sur le bouton +/source sur le panneau avant, ou au moyen de la commande OSD (On-Screen Display) en appuyant sur le bouton Menu.

Pour un fonctionnement en mode analogique, connectez une extrémité du câble VGA au connecteur VGA situé à l'arrière du moniteur et l'autre extrémité au connecteur VGA de l'ordinateur (câble fourni avec certains modèles).

Pour un fonctionnement en mode numérique DVI, connectez une extrémité du câble DVI-D au connecteur DVI situé à l'arrière du moniteur et l'autre extrémité sur le connecteur DVI de l'ordinateur (câble fourni avec certains modèles).

Pour un fonctionnement en mode numérique DisplayPort, connectez une extrémité du câble DisplayPort au connecteur DisplayPort situé à l'arrière du moniteur et l'autre extrémité au connecteur DisplayPort de l'ordinateur (câble fourni avec certains modèles).

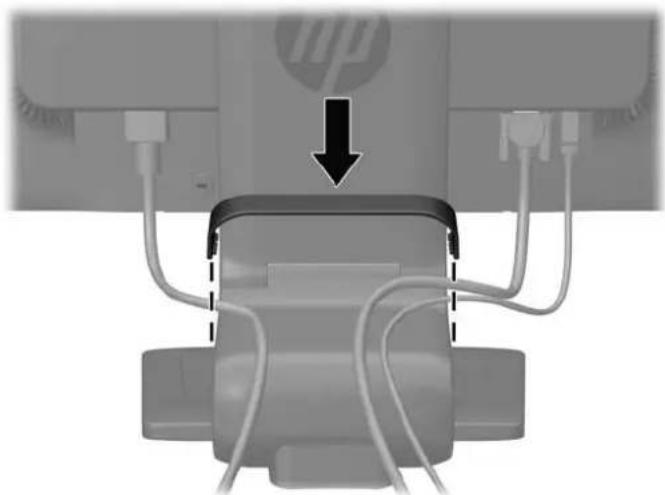

4. Branchez une extrémité du câble USB au connecteur du concentrateur USB situé à l'arrière de

l'ordinateur, et l'autre extrémité au connecteur USB montant du moniteur. Connexion des câbles

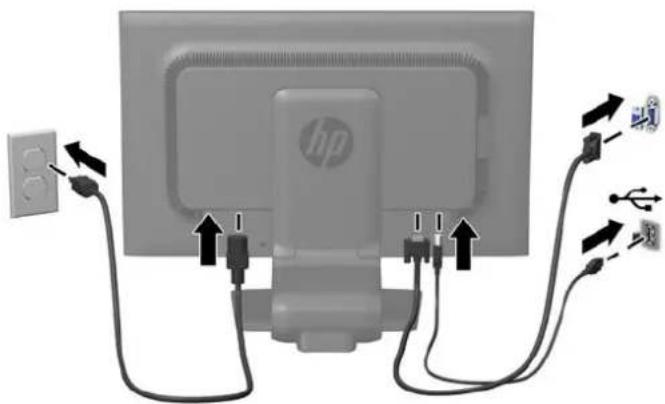

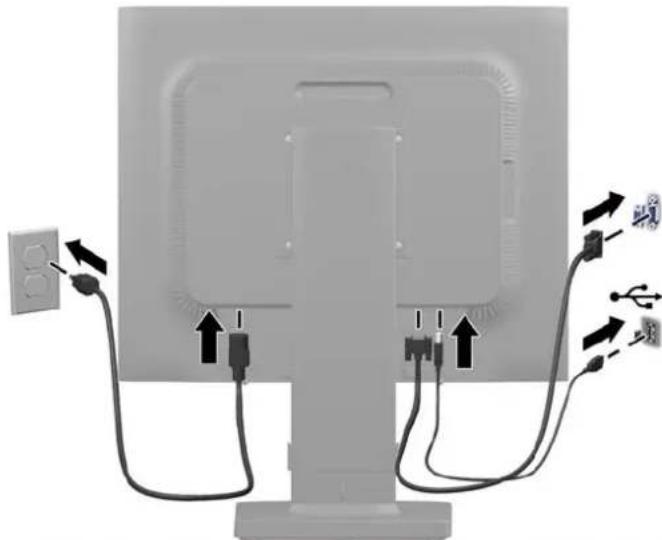

75. Raccordez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière

de l'écran, et raccordez l'autre extrémité à une prise murale. Figure 2-5 Branchement des câbles Figure 2-6 Branchement des câbles (modèle LA1956x de HP) AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels : Ne neutralisez pas la connexion de terre du cordon d'alimentation. La prise de terre est un élément de sécurité essentiel. Branchez le cordon d'alimentation sur une prise secteur mise à la masse (reliée à la terre), accessible facilement. Pour mettre le matériel hors tension, débranchez le cordon d'alimentation de la prise secteur. Pour votre sécurité, ne posez rien sur les cordons d'alimentation ou les câbles signaux. Disposez les câbles de sorte que personne ne risque de marcher ou de trébucher dessus. Ne tirez pas sur le cordon ou sur un câble. Pour débrancher le cordon d'alimentation de la prise secteur, saisissez la fiche puis tirez-la vers vous. 8 Chapitre 2 Installation du moniteur6. Maintenez les câbles en place grâce au clip de gestion des câbles. Appuyez sur le clip en le plaçant à la verticale de la partie courbée du socle en vous assurant que les pattes situées sur les côtés du clip s'enclenchent dans les fentes situées sur le socle. Figure 2-7 Installation du clip de gestion des câbles Figure 2-8 Installation de l'attache de gestion des câbles (modèle LA1956x de HP) Connexion des câbles 9Commandes du panneau avant Figure 2-9 Commandes du panneau avant de l'écran Tableau 2-1 Commandes du panneau avant du moniteur Commande Fonction

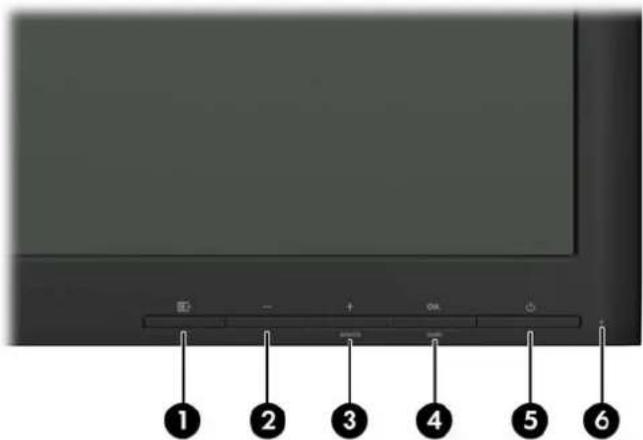

Menu Ouvre, sélectionne ou quitte le menu de réglage à l'écran (OSD).

Moins Si le menu de réglage à l'écran est affiché, permet de revenir en arrière dans les options et de diminuer le niveau des réglages.

Plus/Source Si le menu de réglage à l'écran (OSD) est affiché, permet de naviguer en avant dans les options et d'augmenter le niveau des réglages. Si le menu de réglage à l'écran (OSD) est inactif, appuyez sur ce bouton pour activer le bouton source qui choisit l'entrée du signal vidéo (VGA, DVI ou DisplayPort)

OK/auto Si le menu de réglage à l'écran (OSD) est affiché, permet de sélectionner l'option de menu en surbrillance. Si le menu de réglage à l'écran (OSD) est inactif, active le réglage automatique qui optimise la qualité de l'image.

Mise sous tension Permet d'allumer et d'éteindre le moniteur. 6 Voyant d'alimentation Bleu = fonctionnement normal. Orange = mode veille. Orange clignotant = mode veille. REMARQUE : Pour afficher le simulateur du menu OSD, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml. 10 Chapitre 2 Installation du moniteurRéglage du moniteur REMARQUE : Votre moniteur peut être différent du modèle représenté ci-dessous.

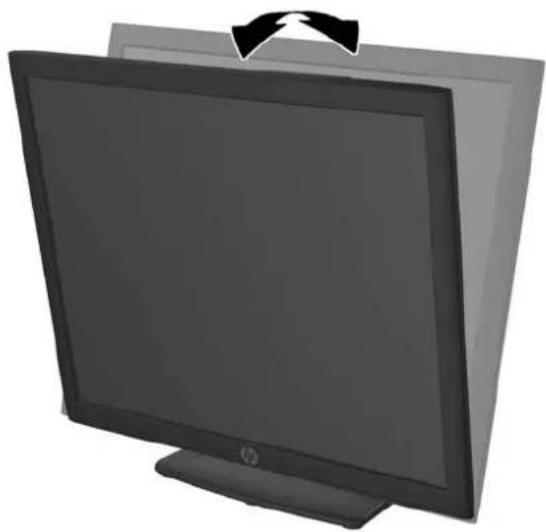

1. Inclinez l'écran du moniteur vers l'avant ou vers l'arrière pour l'installer dans une position

confortable, au niveau des yeux. Figure 2-10 Inclinaison du moniteur

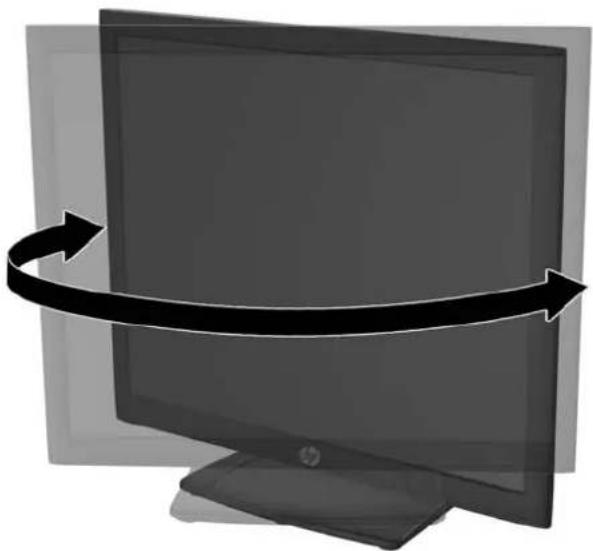

2. Faites pivoter le moniteur vers la gauche ou la droite pour obtenir un meilleur angle de

visionnage. Figure 2-11 Rotation du moniteur Réglage du moniteur

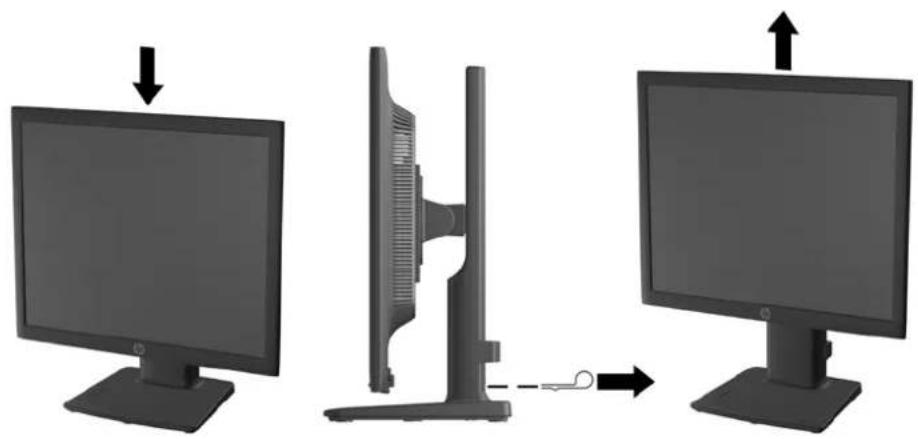

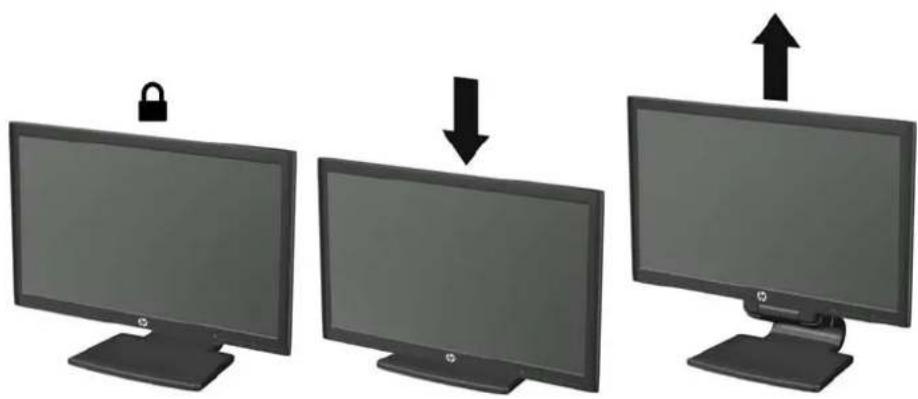

113. Réglez la hauteur de l'écran de votre station de travail sur une position confortable. Le coin

supérieur du cadre de l'écran ne doit pas dépasser une hauteur parallèle à celle de vos yeux. Un écran bénéficiant d'une position basse et inclinée est en général plus confortable pour les utilisateurs porteurs de lentilles de contact. L'écran doit être repositionné en fonction de la posture que vous adoptez au cours de votre journée de travail. REMARQUE : Lorsque le moniteur est déployé pour la première fois, la tête de l'écran est verrouillée pour éviter de se régler sur une position pleine hauteur. Pour régler la tête de l'écran sur la pleine hauteur, appuyez sur la tête de l'écran vers le bas pour la déverrouiller puis tirez sur la tête pour la monter en position pleine hauteur. Figure 2-12 Réglage de la hauteur Figure 2-13 Dégagement de la broche de verrouillage et réglage de la hauteur (modèle LA1956x de HP) 12 Chapitre 2 Installation du moniteur4. Faites pivoter le moniteur de l'orientation paysage à l'orientation portrait en fonction de votre utilisation. a. Réglez l'écran sur la position pleine hauteur et inclinez-le pour le ramener à la position d'inclinaison complète (1). b. Faites pivoter le moniteur de 90° de l'orientation paysage vers l'orientation portrait dans le sens des aiguilles d'une montre. ATTENTION : Si le moniteur n'est pas en position pleine hauteur et position pleine inclinaison lors de la rotation, le coin droit inférieur du moniteur entrera en contact avec le socle et risquera d'endommager le moniteur. Si vous ajoutez une barre de haut-parleurs supplémentaire à l'écran, installez-la après avoir fait pivoter l'écran. La barre de haut-parleurs pourrait entrer en contact avec le socle lors du pivotement et causer des dommages à l'écran ou à la barre de haut-parleurs. Figure 2-14 Rotation du moniteur REMARQUE : Pour afficher des informations sur l'écran en mode portrait, vous devez installer le logiciel HP Display Assistant présent sur le CD de logiciels et de documentation. Le menu OSD peut également pivoter en mode portrait. Pour faire pivoter le menu OSD, accédez au menu OSD en appuyant sur le bouton Menu dans le panneau avant, puis sélectionnez OSD Control (Contrôle OSD) et Rotate OSD (Faire pivoter OSD). Mise sous tension du moniteur

1. Appuyez sur le bouton d'alimentation de l'ordinateur pour le mettre sous tension.

2. Appuyez sur le bouton d'alimentation situé à l'avant du moniteur pour le mettre sous tension.

Mise sous tension du moniteur 13ATTENTION : Des dommages de type « image gravée » peuvent se produire sur les moniteurs qui affichent la même image statique pendant une période prolongée.* Pour éviter ce type de dommages, vous devez toujours activer l'économiseur d'écran ou éteindre le moniteur lorsque vous ne vous en servez pas pendant longtemps. La rémanence d'image à l'écran peut apparaître sur tous les écrans à cristaux liquides. Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP.

• Une période prolongée correspondant à 12 heures consécutives de non utilisation. REMARQUE : Si le bouton de mise sous tension ne répond pas, peut-être la fonction de verrouillage du bouton de mise sous tension est-elle activée. Pour désactiver cette fonction, maintenez enfoncé le bouton d'alimentation du moniteur pendant 10 secondes. REMARQUE : Vous pouvez désactiver le témoin d'alimentation dans le menu de réglage à l'écran (OSD). Appuyez sur le bouton Menu du panneau avant de l'écran, puis sélectionnez Management > Bezel Power LED > Off (Gestion > Voyant lumineux du panneau avant > Éteint). Lorsque le moniteur est sous tension, un message Monitor Status (Etat du moniteur) s'affiche pendant cinq secondes. Le message indique quelle entrée (DisplayPort, DVI ou VGA) est actuellement le signal actif, l'état du paramètre de source de commutation automatique (Activé ou Désactivé ; le paramètre par défaut est Off (Désactivé)), le signal source par défaut (le paramètre par défaut est DisplayPort), la résolution d'affichage actuelle prédéfinie et la résolution d'affichage prédéfinie recommandée. L'écran recherche automatiquement une entrée active dans les entrées de signal et utilise cette entrée pour l'affichage. Si deux entrées ou davantage sont actives, l'écran affiche la source d'entrée par défaut. Si la source par défaut n'est pas l'une des entrées actives, l'écran affiche alors l'entrée ayant la priorité la plus élevée dans l'ordre suivant : DisplayPort, DVI, puis VGA. Vous pouvez modifier la source par défaut dans l'affichage OSD en appuyant sur le bouton Menu du panneau avant et en sélectionnant Source Control > Default Source (Contrôle de la source > Source par défaut). Raccordement de périphériques USB Des connecteurs USB permettent de connecter des périphériques, par exemple un appareil photo numérique, un clavier USB ou une souris USB. Deux connecteurs USB se trouvent sur le panneau latéral du moniteur. REMARQUE : Pour activer les ports USB 2.0 de l'écran, vous devez raccorder le câble du concentrateur USB entre l'écran et l'ordinateur. Reportez-vous à l'étape 4 de la section Connexion des câbles à la page 6. 14 Chapitre 2 Installation du moniteurFigure 2-15 Raccordement de périphériques USB Raccordement de périphériques USB 15Retrait du socle du moniteur L'écran peut être dissocié de son socle afin de permettre son installation sur un mur, un bras pivotant ou un autre dispositif de fixation. REMARQUE : Les étapes suivantes s'appliquent aux modèles LA2006x, LA2206x et LA2306x de HP. ATTENTION : Avant de commencer à désassembler le moniteur, assurez-vous qu'il est éteint et que les câbles signaux et le cordon d'alimentation sont tous deux débranchés. Débranchez également tous les câbles USB connectés au moniteur.

1. Débranchez et retirez du moniteur les câbles signaux, les câbles USB et le cordon d'alimentation.

2. Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux.

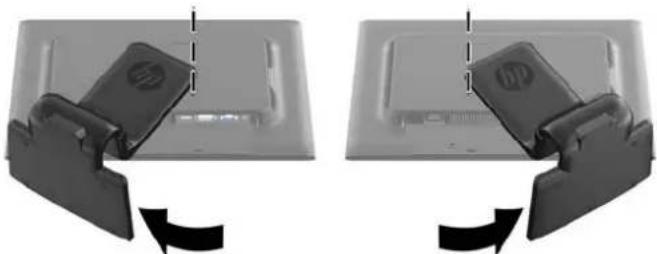

3. Faites pivoter le socle de 45 degrés dans le sens des aiguilles d'une montre et retirez la vis à

l'arrière du moniteur, puis faites pivoter le socle de 45° dans le sens inverse des aiguilles d'une montre et retirez l'autre vis de l'arrière du moniteur. Figure 2-16 Retrait des vis du socle

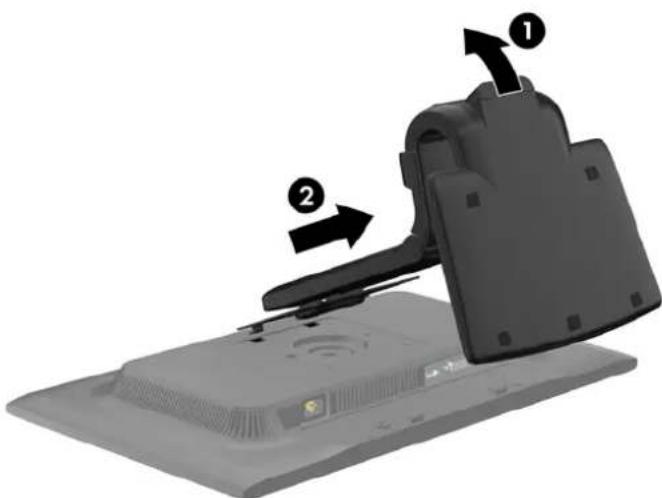

4. Faites pivoter le socle du moniteur vers le haut (1), puis tirez-le vers l'arrière (2) pour retirer des

fentes du moniteur les languettes qui se trouvent sur sa base. Figure 2-17 Retrait du socle 16 Chapitre 2 Installation du moniteurRetrait du socle du moniteur LA1956x de HP L'écran peut être désolidarisé du socle en vue de le fixer au mur, sur un bras pivotant ou un autre dispositif de fixation. REMARQUE : Les étapes suivantes s'appliquent uniquement au modèle LA1956x de HP.

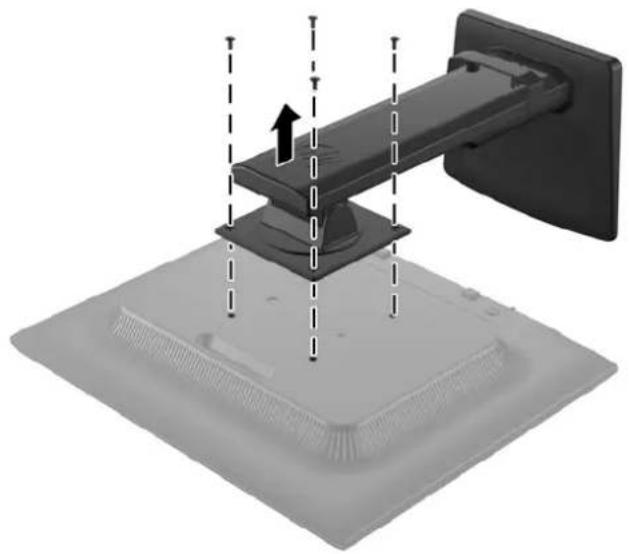

1. Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux.

2. Retirez les quatre vis du socle de moniteur.

Figure 2-18 Retrait des vis du socle de moniteur Retrait du socle du moniteur 17Montage du moniteur L'écran peut être fixé sur un mur, un bras pivotant ou tout autre dispositif de montage. REMARQUE : Cet appareil est conçu pour prendre en charge un support de montage mural compatible avec la norme UL ou CSA.

1. Retirez l'écran du socle. Reportez-vous à la section Retrait du socle du moniteur à la page 16.

ATTENTION : Le moniteur est compatible avec des orifices de montage d'un entraxe de 100 mm selon la norme VESA. Pour monter le moniteur sur un support d'un autre fabricant, il faut quatre vis de 4 mm de diamètre d'un pas de 0,7 et de 10 mm de long. N'utilisez pas de vis plus longues, elles pourraient endommager l'écran. Il est important de vérifier que le support est conforme à la norme VESA, et conçu pour supporter le poids du moniteur. Pour un fonctionnement optimal, il est essentiel d'utiliser la source d'alimentation et le câble fournis.

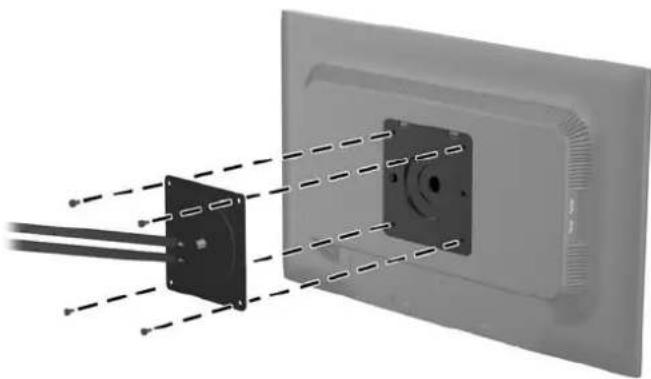

2. Pour monter le moniteur sur un bras articulé, insérez quatre vis de 10 mm à travers les orifices sur

le support du bras articulé et dans les orifices de montage sur le moniteur. Figure 2-19 Montage du moniteur Pour monter le moniteur sur d'autres supports, suivez les instructions incluses avec le support de montage pour garantir une fixation solide du moniteur.

3. Reconnectez les câbles au panneau du moniteur.

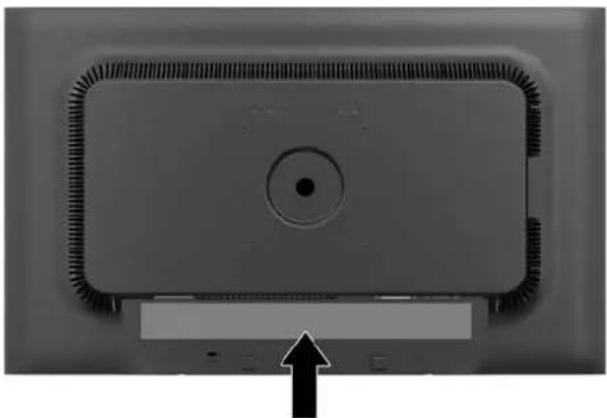

18 Chapitre 2 Installation du moniteurEmplacement des étiquettes de caractéristiques nominales Les étiquettes de caractéristiques nominales indiquent le numéro de pièce de rechange, le numéro de produit et le numéro de série. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur. Ces étiquettes sont apposées sur le panneau arrière du moniteur. Figure 2-20 Emplacement des étiquettes de caractéristiques nominales Installation d'un dispositif antivol Vous pouvez sécuriser le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez HP. Figure 2-21 Installation d'un dispositif antivol Emplacement des étiquettes de caractéristiques nominales 193 Trouver plus d'informations Guides de référence Veuillez vous référer au Guide de référence des moniteurs LCD HP inclus sur le CD, présent avec votre moniteur et obtenir des informations supplémentaires pour :

Optimiser les performances du moniteur

Vous informer sur les consignes de sécurité et de maintenance

Installer le logiciel à partir du CD

Utiliser le menu d'affichage

Télécharger le logiciel à partir d'Internet

Informations réglementaires des agences

Résolution des problèmes et les solutions recommandées pour des problèmes courants Pour plus d'informations sur la dissuasion des vols, reportez-vous au Manuel de l'utilisateur de HP Display Assistant sur le CD fourni avec le moniteur. Assistance produits Pour obtenir des informations supplémentaires quant à l'utilisation et au réglage de votre moniteur, allez sur http://www.hp.com/support. Sélectionnez votre pays ou région, sélectionnez « Support technique et dépannage » puis entrez le modèle de votre moniteur dans le menu de RECHERCHE. REMARQUE : Le manuel d'utilisation du moniteur, le manuel de référence et les pilotes sont disponibles sur http://www.hp.com/support. Si les informations contenues dans ce manuel ou dans le Manuel de référence des moniteurs LCD HP ne répondent pas à vos question, veuillez contacter l'assistance technique. Pour une assistance technique sur les États-Unis, accédez au site http://www.hp.com/go/contactHP. Pour une assistance technique au niveau international, accédez au site http://welcome.hp.com/country/us/en/wwcontact_us.html. Ici vous pouvez :

Parler en ligne avec un technicien HP REMARQUE : Si la discussion d'assistance technique en ligne n'est pas disponible dans une langue en particulier, elle est disponible en anglais.

Trouver les numéros de téléphone de l'assistance technique

Rechercher un centre de services HP 20 Chapitre 3 Trouver plus d'informationsA Caractéristiques techniques REMARQUE : Toutes les spécifications sont les spécifications nominales fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles. Modèle LA1956x Tableau A-1 Caractéristiques du modèle LA1956x Écran Type Écran de 48,3 cm de large LCD rétroéclairé LED de type nématique en hélice (TN) Écran de 19 pouces de large Taille de l'image affichable Diagonale 48,3 cm Diagonale 19 pouces Inclinaison -5 à 25° Angle de rotation -180 à 180° Poids maxi (sans emballage) 4,5 kg 9,92 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 48,64 cm 36,53 cm 19,21 cm 41,78 cm 19,15 pouces 14,38 pouces 7,56 pouces 16,45 pouces Résolution graphique maximale 1280 x 1024 (60 Hz) Résolution graphique optimale 1280 x 1024 (60 Hz) Mode texte 720 × 400 Espacement des points 0,294 (H) × 0,294 (l) mm Pixels par pouce (PPI) 91,8 PPI Fréquence horizontale 24 à 83 kHz Fréquence de rafraîchissement verticale 50 à 76 Hz Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Humidité relative 20 à 80 % Source d'alimentation 100-240 V CA, 50/60 Hz Modèle LA1956x 21Tableau A-1 Caractéristiques du modèle LA1956x (suite) Altitude : En fonctionnement En stockage 0 à 5 000 m 0 à 12 192 m 0 à 16 400 pieds 0 à 40 000 pieds Mesure de la consommation énergétique : Puissance maximale Réglages standard Méthodes de test Energy Star® Veille Mise hors tension 35,0 watts 27,0 watts <15,95 watts <0,5 watts <0,5 watts Connecteurs d'entrée Un connecteur VGA, un connecteur DVI et un connecteur DisplayPort (câbles inclus avec certains modèles) Modèle LA2006x Tableau A-2 Caractéristiques du modèle LA2006x Affichage Entrez Écran de 50,8 cm de large Écran LCD à matrice active Écran de 20 pouces de large Surface d'affichage Diagonale 50,8 cm Diagonale 20 pouces Inclinaison -5 à 30° Orientation latérale -180 À 180° Poids max. (sans emballage) 5,48 kg 12,1 livres Dimensions (avec socle) Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 41,8 cm 31,63 cm 21,63 cm 48,36 cm 16,46 pouces 12,45 pouces 8,52 pouces 19,04 pouces Résolution graphique maximale 1 600 x 900 (à 60 Hz) sur entrée analogique 1600 × 900 (60 Hz) sur entrée numérique Résolution graphique optimale 1 600 x 900 (à 60 Hz) sur entrée analogique 1600 × 900 (60 Hz) sur entrée numérique Mode texte 720 × 400 22 Annexe A Caractéristiques techniquesTableau A-2 Caractéristiques du modèle LA2006x (suite) Pas de masque 0,2768 (H) × 0,2768 (l) mm Pixels par pouce (PPI) 91,8 PPI Fréquence de rafraîchissement horizontal 24 à 83 kHz Fréquence de rafraîchissement verticale 50 à 76 Hz Températures ambiantes nécessaires Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Humidité relative 20 à 80 % Source d'alimentation 100-240 V CA, 50/60 Hz Altitude : Fonctionnement Stockage 0 à 5 000 m 0 à 1 2192 m 0 à 16 400 pieds 0 à 40 000 pieds Mesure de la consommation énergétique : Pleine puissance Réglages types Méthodes de test Energy Star® Veille Mise hors tension 34,0 watt 29,0 watt 24,5 watt 0,5 watt 0,5 watt Terminal d’entrée un connecteur VGA, câble inclus ; un connecteur DVI, câble inclus ; un connecteur DisplayPort (câble non inclus) Modèle LA2206x Tableau A-3 Caractéristiques du modèle LA2206x Écran Type Écran large 54,61 cm Cristaux liquides, matrice active TFT Écran large 21,5 pouces Taille de l'image affichable Diagonale de 54,61 cm 22 pouces en diagonale Inclinaison -5 à 30° Angle de rotation -180 à 180° Poids maxi (sans emballage) 6 kg 13,24 livres Modèle LA2206x 23Tableau A-3 Caractéristiques du modèle LA2206x (suite) Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 43,87 cm 33,35 cm 22,72 cm 51,8 cm 17,27 pouces 13,13 pouces 8,94 pouces 20,39 pouces Résolution graphique maximale Entrée analogique 1 920 × 1 080 (60 Hz) Entrée numérique 1 920 × 1 080 (60 Hz) Résolution graphique optimale Entrée analogique 1 920 × 1 080 (60 Hz) Entrée numérique 1 920 × 1 080 (60 Hz) Mode texte 720 x 400 Espacement des points 0,248 (H) x 0,248 (L) mm Pixels par pouce (PPI) 102 PPI Fréquence horizontale 24 à 94 kHz Fréquence de rafraîchissement verticale 50 à 76 Hz Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Humidité relative 20 à 80 % Source d'alimentation 100-240 V CA, 50/60 Hz Altitude : En fonctionnement En stockage 0 à 5 000 m 0 à 12 192 m 0 à 16 400 pieds 0 à 40 000 pieds Mesure de la consommation énergétique : Puissance maximale Réglages standard Méthodes de test Energy Star® Veille Mise hors tension 38 watts 33 watts 25 watts 0,5 watt 0,5 watt Connecteurs d'entrée Un connecteur VGA avec câble inclus ; un connecteur DVI avec câble inclus ; un connecteur DisplayPort (câble non inclus) 24 Annexe A Caractéristiques techniquesModèle LA2306x Tableau A-4 Caractéristiques du modèle LA2306x Écran Type Écran large 58,42 cm Cristaux liquides, matrice active TFT Écran large 23 pouces Taille de l'image affichable Diagonale de 58,42 cm Diagonale de 23 pouces Inclinaison -5 à 30° Angle de rotation -180 à 180 ° Poids maxi (sans emballage) 6,8 kg 15 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 46,62 cm 35,11 cm 24,95 cm 55,15 cm 18,37 pouces 13,83 pouces 9,83 pouces 21,73 pouces Résolution graphique maximale Entrée analogique 1 920 × 1 080 (60 Hz) Entrée numérique 1 920 × 1 080 (60 Hz) Résolution graphique optimale Entrée analogique 1 920 × 1 080 (60 Hz) Entrée numérique 1 920 × 1 080 (60 Hz) Mode texte 720 × 400 Espacement des points 0,265 (H) x 0,265 (L) mm Pixels par pouce (PPI) 95,8 PPI Fréquence horizontale 24 à 94 kHz Fréquence de rafraîchissement verticale 50 à 76 Hz Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Humidité relative 20 à 80 % Source d'alimentation 100-240 V CA, 50/60 Hz Altitude : En fonctionnement En stockage 0 à 5 000 m 0 à 12 192 m 0 à 16 400 pieds 0 à 40 000 pieds Modèle LA2306x 25Tableau A-4 Caractéristiques du modèle LA2306x (suite) Mesure de la consommation énergétique : Puissance maximale Réglages standard Méthodes de test Energy Star® Veille Mise hors tension 40 watts 35 watts 33,1 watts 0,5 watt 0,5 watt Connecteurs d'entrée Un connecteur VGA avec câble inclus ; un connecteur DVI avec câble inclus ; un connecteur DisplayPort (câble non inclus) Détection des résolutions pré-réglées Les résolutions graphiques présentées ci-dessous sont les modes les plus utilisés et sont réglées par défaut en usine. Ce moniteur détecte automatiquement ces modes prédéfinis et les affiche bien dimensionnés et centrés à l'écran. Modèle LA1956x Tableau A-5 Modes pré-réglés en usine Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,94 2 720 × 400 31,469 70,087 3 800 × 600 37,879 60,317 4 1 024 × 768 48,363 60,004 5 1 280 × 1 024 63,981 60,02 Modèle LA2006x Tableau A-6 Modes pré-réglés en usine Prérég lage Format des pixels Fréquence horizontale (kHz) Fréquence verticale (Hz) 1 640 × 480 31,469 59,94 2 720 × 400 31,469 70,087 3 800 × 600 37,879 60,317 4 1 024 × 768 48,363 60,004 5 1 280 × 720 45,0 60,0 26 Annexe A Caractéristiques techniquesTableau A-6 Modes pré-réglés en usine (suite) 6 1 280 × 1 024 63,981 60,02 7 1 440 × 900 55,935 59,887 8 1600 × 900 60,0 60,0 Tableau A-7 Formats vidéo haute définition Prérég lage Nom de synchronisation Format des pixels Fréquence horizontale (kHz) Fréquence verticale (Hz) 1 480p 720 × 480 31,469 60 2 576p 720 × 576 0.31,25 50 3 720p50 1 280 × 720 37,5 50 4 720p60 1 280 × 720 45 60 Modèle LA2206x Tableau A-8 Modes pré-réglés en usine Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 720 × 400 31,469 70,087 3 800 × 600 37,879 60,317 4 1 024 × 768 48,363 60,004 5 1 280 × 720 45 59,94 6 1 280 × 1 024 63,981 60,02 7 1 440 × 900 55,935 59,887 8 1 680 × 1 050 65,29 59,954 9 1 920 × 1 080 67,50 60 Tableau A-9 Formats vidéo haute définition Pré- réglé Nom de synchronisation Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 480p 720 × 480 31,469 60 2 576p 720 × 576 31,25 50 3 720p50 1 280 × 720 37,5 50 4 720p60 1 280 × 720 45 60 Détection des résolutions pré-réglées 27Tableau A-9 Formats vidéo haute définition (suite) 5 1080p50 1 920 × 1 080 56,25 50 6 1080p60 1 920 × 1 080 67,5 60 Modèle LA2306x Tableau A-10 Modes pré-réglés en usine Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 720 × 400 31,469 70,087 3 800 × 600 37,879 60,317 4 1 024 × 768 48,363 60,004 5 1 280 × 720 45 60 6 1 280 × 1 024 63,981 60,02 7 1 440 × 900 55,935 59,887 8 1 680 × 1 050 65,29 59,954 9 1 920 × 1 080 67,5 60,00 Tableau A-11 Formats vidéo haute définition Pré- réglé Nom de synchronisation Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 480p 720 × 480 31,469 60 2 576p 720 × 576 31,25 50 3 720p50 1 280 × 720 37,5 50 4 720p60 1 280 × 720 45 60 5 1080p50 1 920 × 1 080 56,25 50 6 1080p60 1 920 × 1 080 67,5 60 Définition des modes utilisateur Le signal du contrôleur vidéo peut parfois demander un mode qui n'a pas été pré-réglé, si :

Vous n'utilisez pas une carte graphique standard.

Vous n'utilisez pas un mode pré-réglé. 28 Annexe A Caractéristiques techniquesDans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la mémoire. L'écran enregistre automatiquement le nouveau réglage, puis reconnaît le nouveau mode comme s'il s'agissait d'un mode prédéfini. En plus des modes prédéfinis en usine, 10 modes utilisateur peuvent être entrés et sauvegardés. Économiseur d'énergie L'écran offre un mode basse consommation. L'écran passe dans cet état s'il détecte l'absence du signal de synchronisation horizontale ou verticale. Dans ce cas, l'écran est vidé, le rétroéclairage est désactivé et le témoin d'alimentation devient orange. Lorsque l'écran est en mode basse consommation, il consomme 0,5 watt. Une brève période de préchauffage est nécessaire avant que l'écran ne reprenne son mode de fonctionnement normal. Veuillez consulter le manuel de l'ordinateur pour les instructions de réglage des fonctions d'économie d'énergie (ou fonctions de gestion de l'alimentation). REMARQUE : Le mode économie d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie. Vous pouvez également programmer le moniteur pour qu'il entre en mode basse consommation à un moment déterminé, en effectuant des réglages dans l'utilitaire d'économie d'énergie du moniteur. Lorsque l'économiseur d'énergie déclenche l'état basse consommation, le voyant d'alimentation clignote en orange. Économiseur d'énergie
