Type de produit	Actionneur domotique pour commande d'éclairage ou de store
Alimentation	Bus 29 V (via support XT électrifié) + secteur 100-240 V~ 50-60 Hz
Consommation	Absorption maxi bus : 10 mA
Température de fonctionnement	-5°C à +45°C (usage intérieur)
Fonctions principales	Commande de 2 éclairages (jusqu'à 500 W/240 V) ou d'un store (2 A cos φ 0,6)
Cycles de fonctionnement	20 000 cycles
Bornes	L, N (alimentation) ; OUT1, OUT2 (sorties relais)
Installation	Sur supports XT électrifiés (modèles 32602.x, 32603.x, 32604.x, 32614.x)
Protection nécessaire	Fusible 1500 A ou disjoncteur type C ≤ 10 A
Dimensions	2 à 4 modules (selon support)
Poids	Environ 150 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter le sens de montage UP ; usage intérieur uniquement
Marque	Vimar
Modèle	32002

FOIRE AUX QUESTIONS - 32002 Vimar

Quelle est la tension d'alimentation du Vimar 32002 ?

Le dispositif est alimenté par le bus à 29 V (via le support XT électrifié) et par une alimentation secteur 100-240 V~ 50-60 Hz sur les bornes L et N.

Que puis-je commander avec les sorties OUT1 et OUT2 ?

Chaque sortie peut commander un éclairage (charge maxi 500 W à 240 V) ou les deux sorties peuvent être utilisées pour commander un store simple (max 2 A cos φ 0,6).

Combien de cycles peut supporter le relais ?

Les relais sont conçus pour 20 000 cycles de fonctionnement.

Comment installer le Vimar 32002 ?

Il se fixe sur des supports XT électrifiés (2, 3 ou 4 modules) en respectant le sens de montage UP. L'alimentation secteur doit être protégée par un fusible ou disjoncteur.

Quelle est la température de fonctionnement autorisée ?

L'appareil fonctionne entre -5°C et +45°C, pour un usage intérieur uniquement.

Puis-je commander un radiateur ou un climatiseur avec ce module ?

Non, le dispositif n'est pas adapté à la commande de relais pour applications de climatisation.

Quelle protection électrique est nécessaire en amont ?

Le circuit d'alimentation des sorties doit être protégé par un fusible avec pouvoir de coupure de 1500 A ou un disjoncteur type C de courant nominal ≤ 10 A.

Le module consomme-t-il du courant sur le bus en permanence ?

Oui, l'absorption maximale par le bus est de 10 mA. Il ne consomme pas de courant via le nœud d'alimentation 32001.

Quels supports XT sont compatibles ?

Les supports XT électrifiés : 32602.x (2 modules), 32603.x (3 modules), 32604.x et 32614.x (4 modules).

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

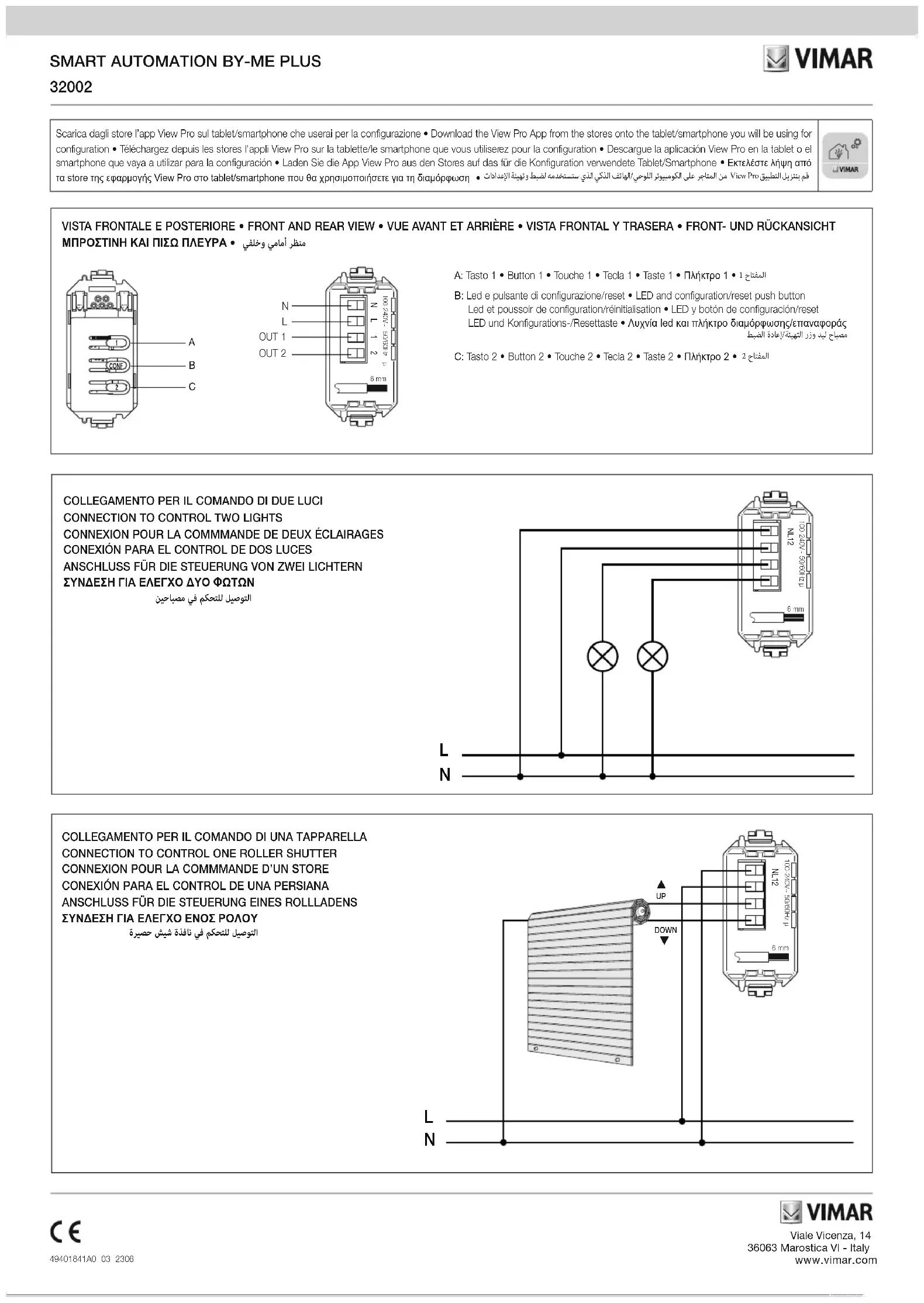

MODE D'EMPLOI 32002 Vimar

Respecter le sens de montage indiqué par UP. Accrocher et décrocher le dispositif par l'arrière du support, indépendamment des socles voisins et dans n'importe quelle position.

• Tension nominale d'alimentation : BUS 29 V dérivant du support XT électrifié à travers les contacts à ressort.
• Absorption maximale par le bus : 10 mA (le dispositif n'absorbe pas de courant à travers le nœud d'alimentation 32001).
• Bornes :

- 2 pour L et N (tension 100-240 V\~ 50-60 Hz) ;

- 2 pour les sorties sous tension OUT 1 et OUT 2 qui commandent 2 éclairages ou un store.

- Température de fonctionnement : -5^ ÷ +45^ (usage intérieur).

CHARGES PILOTABLES (20.000 Cycles).

- Avec les sorties utilisées pour la commande de 2 éclairages :

Charges maxi pour chaque sortie
100 V~ 250 W 50 W 60 W 125 VA
240 V~ 500 W 100 W 120 W 250 VA

- Avec les sorties utilisées comme sortie store simple :

Charges maximales	Moteur store
100 V~ 2 A cos ø 0,6
240 V~ 2 A cos ø 0,6

N.B. Le dispositif ne convient pas à la commande de relais configurés pour les applications de climatisation.

CONSIGNES D'INSTALLATION.

- Installer le dispositif sur des supports XT électrifiés avec :

• 2 modules art. 32602.x (pour boîte 2 modules)
• 3 modules art. 32603.x (pour boîte rectangulaire 3 modules)
• 4 modules art. 32604.x et 32614.x (pour boîte rectangulaire 4 modules)

- Le circuit d'alimentation des sorties à relai doit être protégé contre les surtensions par un dispositif de type fusible avec pouvoir de coupure nominal de 1500 A ou un interrupteur automatique de type C avec courant nominal inférieur ou égal à 10 A.
