Marque	Vimar
Modèle	32041.G
Catégorie	Thermostat
Type de produit	Thermostat d'ambiance connecté
Alimentation	Via support XT électrifié (art. 32602.x, 32603.x, 32604.x ou 32614.x) et nœud art. 32001
Consommation maximale (BUS)	15 mA
Connexion	À l'arrière du support XT électrifié
Température de fonctionnement	0 °C à +40 °C (intérieur)
Plage de mesure	0 °C à 40 °C
Précision de mesure	±0,5 °C entre 15 °C et 30 °C, ±0,8 °C aux extrémités
Différentiel thermique réglable	0,1 °C à 1 °C
Indice de protection	IP30
Indice de poursuite	PTI175
Degré de pollution	2 (normal)
Tension nominale d'amorçage	4000 V
Classe du logiciel	A
Classement ErP	ON/OFF : Classe I (1%) ; PID : Classe IV (2%) ; avec actuateur proportionnel 01466.1 : Classe V (3%)
Compatibilité	Apple HomeKit, Google Assistant, Amazon Alexa
Capteurs intégrés	Capteur de proximité, capteur de température
Éléments de commande	Poussoir de configuration/réinitialisation, poussoir et matrice à LEDs blanche
Installation	Sur supports XT électrifiés 2, 3 ou 4 modules, à 1,5 m du sol, éviter obstacles
Usage	Intérieur uniquement
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	IP30, PTI175, degré de pollution 2, tension d'amorçage 4000 V
Réparabilité	Réparation par un professionnel qualifié. Pièces détachées disponibles.
Informations complémentaires	Notice PDF disponible sur www.vimar.com

FOIRE AUX QUESTIONS - 32041.G Vimar

Comment installer le thermostat Vimar 32041.G ?

Installez le thermostat sur un support XT électrifié compatible (art. 32602.x, 32603.x, 32604.x ou 32614.x) à 1,5 m du sol. Évitez les niches, l'arrière des portes, les sources de chaleur et les courants d'air. Placez-le de préférence sur le poste le plus à droite ou avec un obturateur décoratif à droite.

Quelle est la précision de la mesure de température ?

La précision est de ±0,5 °C entre 15 °C et 30 °C, et de ±0,8 °C aux extrémités de la plage de mesure (0 °C à 40 °C).

Quels supports XT électrifiés sont compatibles ?

Les supports compatibles sont les modèles 32602.x (2 modules), 32603.x (3 modules), 32604.x et 32614.x (4 modules). Le nœud correspondant est l'art. 32001.

Le thermostat est-il compatible avec Apple HomeKit ?

Oui, le thermostat est compatible avec Apple HomeKit, ainsi qu'avec Google Assistant et Amazon Alexa, comme indiqué par les logos présents dans la notice.

Comment régler le différentiel thermique ?

Le différentiel thermique est réglable via le poussoir de configuration entre 0,1 °C et 1 °C. Consultez la notice pour la procédure exacte.

Que faire si la température mesurée est incorrecte ?

Vérifiez que le thermostat n'est pas exposé à une source de chaleur, derrière une porte ou un rideau. Si l'emplacement est correct, vous pouvez réinitialiser l'appareil à l'aide du poussoir de configuration. Un offset peut être nécessaire si l'installation n'est pas standard.

Quelle est la consommation électrique du thermostat ?

L'absorption maximale sur le BUS est de 15 mA. L'alimentation est fournie via le support XT électrifié.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager l'appareil.

Où télécharger la notice complète ?

La notice complète est disponible au format PDF sur le site www.vimar.com ou via le QR code sur la fiche produit. Vous pouvez également la télécharger sur des plateformes comme notice-facile.com.

Le thermostat peut-il être utilisé en extérieur ?

Non, le thermostat est conçu pour un usage intérieur uniquement avec une température de fonctionnement de 0 °C à +40 °C (indice -T40).

MODE D'EMPLOI 32041.G Vimar

B : Capteur de proximité

C : Poussoir de configuration/réinitialisation

D : Poussoir et Matrice à leds blanche

$$ \text { LED : } \text { تنبيه حمراء اللون : } \text { LIMITED : } $$

$$ \text { LED } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } $$

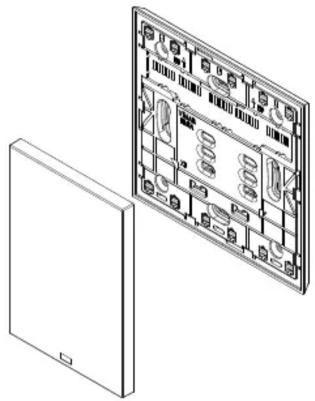

AGGANCIO DEL DISPOSITIVO • HOOKING THE DEVICE • FIXATION DU DISPOSITIF • ENGANCHE DEL DISPOSITIVO • EINRASTEN DES GERÄTS ΣΥΝΔΕΣΗ ΜΗΧΑΝΙΣΜΟΥ • تعشيق وتشیت الجهاز
1.2.3.

• Alimentation : sur support XT électrifié art. 32602.x, 32603.x, 32604.x ou 32614.x et nœud correspondant art. 32001.
  • Absorption maximale par le BUS : 15 mA
• Connexion à l'arrière du support XT électrifié 32602.x, 32603.x, 32604.x ou 32614.x.
• Différentiel thermique : réglable entre 0,1 °C et 1 °C.
• Précision mesure température du capteur intégré : plage de mesure de 0 à 40°, ±0,5 °C entre 15 °C et 30 °C, ±0,8 °C aux extrémités.
• Température de fonctionnement : 0 °C - +40 °C (-T40, usage intérieur).
• Classement ErP (Règl. UE 811-2013) :

ON/OFF : classe I, contribution 1% ;

- PID : classe IV, contribution 2% ;

- avec actuateur à sorties analogiques proportionnelles 01466.1 : classe V, contribution 3%.

• Indice de protection : IP30
• Indice de poursuite : PTI175
  • Degré de pollution : 2 (normal)
  • Tension nominale d'amorçage : 4000 V
• Classe du logiciel : A

CONSIGNES D'INSTALLATION.

- Installer le dispositif sur des supports XT électrifiés avec :

• 2 modules art. 32602.x (pour boîte 2 modules)
• 3 modules art. 32603.x (pour boîte rectangulaire 3 modules)
• 4 modules art. 32604.x et 32614.x (pour boîte rectangulaire 4 modules)

- Si le thermostat doit être installé sur le support XT électrifié, il faudra le placer sur le poste le plus à droite ou avec un obturateur décoratif à sa droite ; il est également possible d'installer, à l'arrière, deux actuateurs (au maximum) sur les postes les plus à gauche. Si ce type d'installation n'est pas respecté, il sera nécessaire de définir une valeur offset afin de régler correctement la température (la précision de la température n'est toutefois pas garantie).

- L'appareil doit être installé en saillie, avec le support XT électrifié, à 1,5 m du sol, dans une position permettant une mesure correcte de la température ambiante : éviter les niches, l'arrière des portes et des rideaux, les zones exposées aux sources de chaleur ou sujettes au flux de sources de chaleur/climatisation à ventilation forcée ou influencées par des facteurs atmosphériques. Éviter surtout de l'installer sur les cloisons périmétrales ou en combinaison avec des appareils générant de la chaleur (par ex, des régulateurs ou des lampes).

Les logos Apple, iPhone et iPad sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays et régions. App Store est une marque de service d'Apple Inc. Google est une marque de Google LLC. Amazon, Alexa et tous les logos associés sont des marques d'Amazon.com, Inc. ou de ses sociétés affiliées.

CARACTERÍSTICAS.

DÉTAILS DU DISPOSITIF, CONFIGURATION ET INFORMATIONS DEEE À TÉLÉCHARGER AU FORMAT PDF À PARTIR DE LA FICHE PRODUIT SUR www.vimar.com (le code QR permet d'ouvrir la fiche de l'art. 32041.B, qui partage la même notice d'instructions que les art. 32041.x).
