Type de produit	Activateur/partageur By-alarm Plus pour système de sécurité
Marque	Vimar
Modèle	31528.B
Tension d'alimentation	9-15 V (via bus)
Consommation de courant	20 mA (sans clé) / 50 mA (avec clé)
Gamme de fréquence	119-128,6 kHz
Intensité de champ H maxi	66 dBµA/m à 10 m
Indice de protection	3
Classe d'isolation	II
Température de fonctionnement	-10 à +40 °C
Humidité relative	≤ 75% sans condensation
Dimensions (L × H × P)	42 × 51 × 20 mm
Poids	19 g
Fonctions principales	Activation/désactivation de l'alarme par clé transpondeur, 4 LEDs de signalisation, association à des scénarios (insertion, désinsertion, acquittement, etc.)
Compatibilité mécanique	Linea (art. 31528), Eikon (art. 20477), Arke (art. 19477), Plana (art. 14977)
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par technicien qualifié sur boîtes SELV ou avec cloison de séparation. Classe d'isolation II.
Conformité	Directive 2014/53/UE, Règlement REACH (UE) n° 1907/2006
Information DEEE	Ne pas jeter avec les déchets ménagers. Recycler via les filières appropriées.

FOIRE AUX QUESTIONS - 31528.B Vimar

Comment installer l'activateur 31528.B ?

Procédez à tous les branchements (connexion au bus via les bornes +, D, S, -). Montez le couvercle sur le dispositif. Accrochez l'activateur au support. Configurez le dispositif avec le logiciel By-alarm Plus Manager. L'installation doit être réalisée par un technicien qualifié.

Que signifient les LEDs sur l'activateur ?

Les LEDs (verte, bleue, jaune, rouge) indiquent l'état des secteurs associés. Par exemple, LED rouge allumée = secteurs insérés, LED verte clignotement rapide = alarme ou sabotage en cours. La signification exacte dépend de la configuration (mode standard ou alternatif).

Comment configurer l'activateur ?

La configuration s'effectue via le logiciel By-alarm Plus Manager. Consultez le manuel d'installation du système By-Alarm Plus pour tous les détails.

Quelle est la tension d'alimentation requise ?

L'alimentation se fait via le bus, avec une tension comprise entre 9 et 15 V.

Puis-je utiliser cet activateur avec d'autres systèmes d'alarme ?

Non, cet activateur est conçu spécifiquement pour le système By-alarm Plus de Vimar. Il nécessite une centrale compatible et le logiciel de configuration dédié.

Comment nettoyer l'activateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants liquides.

Quelles sont les conditions de température et d'humidité pour le fonctionnement ?

Température : -10 à +40 °C. Humidité relative : ≤ 75% sans condensation.

Est-il conforme aux normes européennes ?

Oui, Vimar déclare que l'équipement est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité est disponible sur www.vimar.com.

Comment associer une clé transpondeur à l'activateur ?

L'association se fait via le logiciel By-alarm Plus Manager. Les clés compatibles sont les art. 03825.G ou 03825.Y. L'activateur reconnaît le code de la clé et valide les actions configurées (activation, désactivation, macro).

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions du bus et la tension d'alimentation. Consultez le manuel d'installation. Si le problème persiste, contactez le service après-vente Vimar ou un technicien qualifié.

MODE D'EMPLOI 31528.B Vimar

Activateur/partageur By-alarm Plus, 4 leds de signalisation à associer à des scénarios d'insertion/actionnement.

L'activateur est le dispositif qui active et déactive l'installation (completement ou partiellement, dans les zones partagées associées) après avoir reconnu le code sali par les clés à transponder art. 03825.G ou 03825.Y. Il permet égalément de valider une macro (automatisch) associée à lacle utilisée.

Il dispose de quatre led qui signaient le type d'opération effectue sur l'installation (activation, déactivation, etc.). L'installation doit être complétée en accrochant au dispositif les adaptateurs d'encastrement Linea, Eikon, Arék et Plana à monter type « Keystone »

BRANCHEMENTS

La connexion avec la centrale passage par un cable blinde a 4 fils (ou plus).

Attention: Brancher la gaine sur une des bornes de masse (ou GND) uniquement cote centrale et lui faire suffire tout le BUS sans la brancher à la masse d'autres points.

La connexion de la carte passe par les bornes + DS - de la centrale.

SIGNALISATIONS DES LEDs

Le logiciel By-alarm Plus Manager permet de configurer, pour chaque led du dispositif, les commandes à valider sur les secteurs à travers les clés à transponder (par exemple, insertion ou désinsertion) et d'obtenir des informations sur l'état des secteurs. Il est possible d'associer d'autres commandes à la led, à savoir l'acquittement de la sirene, l'interruption des appeals, la déactivation de l'auto-insertion, la suppression de la mémoire d'alarme.

Important :

• Les informations fournies par les leds se refereient à un ou a plusieurs secteurs effectivement associés sur l'activateur.
• Si le système a ete configuré conformément aux normes sur les installations anti-Intrusion, l'etat d'insertion des secteurs N'EST JAMAIS signale par les led s des activateurs (cei empêche aux personnes étrangères de connaître l'état de l'installation).

Le tableau ci-dessous indique la signification des leds durant le fonctionnement normal.

Modality alternative du lecteur de signalisation de l'etat des secteurs = désactivée
Led Allu	mée Clignotement lent	Clignotement rapide
Vert --			Alarme ou sabotage en cours sur des secteurs
Bleu	Zones ouvertes sur des secteurs	-
Jaune --
Rouge Seçteurs insérés		Secteurs en mémoire d'alarme ou sabotage

Modalité alternative du lecteur de signalisation de l'état des secteurs = activée
Led Allu	mènè Clignotement lent Clicl	Clicnôtomèt rapiè
Vert	Tous les secteurs associés à une led sont insè-rés selon la modalité configurée sur le logiciel By-alarm Plus Manager.	Au moins un des sec-teurs associés à une led spécifique, configurés via By-alarm Plus Manager, est en mémoire alarmé ou sabotage.	Au moins un des sec-teurs associés à une led spécifique, configurés via By-alarm Plus Manager, est en état d'alarme ou de sabotage.
Bleu
Jaune
Rouge

INSTALLATION

1. Proceder à tous les branchements.
2. Monter le couverce sur le dispositif (art. 31528.x pour Linea, art. 20477 pour Eikon, art. 19477 pour Arke, art. 19477 pour Planaj comme le montre la figure INSTALLATION.
3. Accrocher l'activer au support.
4. Proceder à la configuration du dispositif.

CONFIGURATION

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

CONSIGNES D'INSTALLATION

L'installation et la configuration doit être confiées à des techniciens qualifiés, conformément aux dispositions qui regissent l'installation du matériel électrique en vigueur dans le pays concerné.
Le disposif doit etre instalé sur des boites dédiées SELV ou dans des boites avec cloisons les séparant des parties éventulement sous tension à 230 V-.
- Complétér le dispositif avec les art. 31528 pour Linea, 20477 pour Eikon, 19477 pour Aré et 14977 pour Plana.

CHARACTERISTIQUES

Tension d'alimentation via bus: de 9 à 15 V
Consommation de courant

-sanscle:20mA

• avec clé : 50 mA

• Gamme de fréquence : 119-128,6 kHz

• Intensité de champ H maxi : 66dBμA/m à 10 m
• Température de fonctionnement : de -10 à +40 °C

Humidite relative: ≤ 75% sans condensation
-Indice de seguiné : 3
- Classe d'isoation : II
Dimensions (L× H× P):42× 51× 20mm
- Poids: 19 g

Vimar S.p.A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complét de la déclaration de conformité UE est disponible sur la fiche du produit à l'adressé Internet suivant : www.vimar.com.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contérer des traces de plomb.

DEEE - Informations destinées aux utilisateurs
Le programme de a poulebe banne appece sur l'acqaisel ou sur le emblissement indicque que le produit doit être séparé des suises cochés à la fin de son cycle de vie. L'ultracouer se conté l'acqaisel à un centre municipal de la selecţie des cochés échocroniques et échocristochromiques. Oue la gestion autorisme, le déscritur par la société équivalent confront automatique, le acqaisel qu'il ne soit retré à un distributeur au moment de l'achat non acquise au certain caractéristique équivallantes. Les distributeurs de matériel électructique disposant c'une surface de vente supérieur à 400 m² et les produits électructiques arrêtés à la fin de leur cycle de vie à partir gratuite, sans obligation d'achat, à condition que les dimensions de l'acqaisel ne désignant pas 25 cm. La collecte selective visant à recycler l'acqaisel, à l'rezater et à l'éliminer en respectant l'environnement, contribue à évierer la pollution du milieu et ses effets sur la santé et favorise la rédustration des matériaux qui le compose.

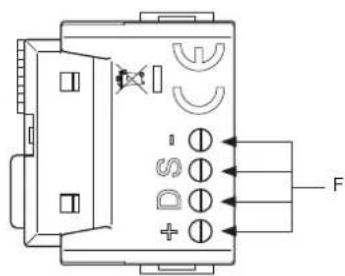

VUES DE FACE ET DE COTÉ

A:Led verte
B:Ledbleue
C:Led jaune
D:Led rouge
E: Recepteur transponder
F:Bomes+,D,S,-pour la connexion du BUS

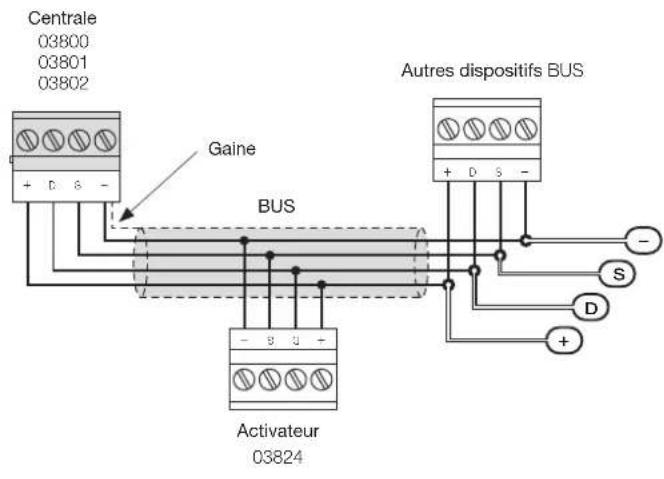

BRANCHEMENTS

INSTALLATION

Linea Eikon, Arke, Plana

1.

2.

1.

2.
