MODE D'EMPLOI 30815.B Vimar

Appareil de commande vocale Alexa built-in avec wi-fi incorporée, deux touches frontales, rétroéclairage à leds RGB, 1 entrée pour poussoir filaire, 1 sortie à relais à contrôle local ou à distance, utilisable sur système mesh View Wireless grâce à la technologie IoT sur standard Bluetooth technology 5.0 et sur système By-me Plus grâce au bus By-me - 3 modules.

TROIS MODES DE FONCTIONNEMENT (ALTERNATIFS ENTRE EUX)

Autonome • Système View Wireless • Système By-me Plus

	Autonome Système View Wireless Système By-me Plus
Touches frontales	Commande ON-OFF du relais. Configuration avec l'appli View.	Commande ON-OFF du relais. Configuration avec l'appli View Wireless et gestion via l'appli View.	Librement configurables via appli View Pro. Gestion via appli View.
Relais	Répond aux commandes des touches frontales et du poussoir filaire à distance.	Répond aux commandes des touches frontales et du poussoir à distance.	Librement configurable via appli View Pro.
Poussoir à distance	Commande ON-OFF du relais.	Commande ON-OFF du relais ou activation scénario.	Librement configurable via appli View Pro.

Téléchargez depuis les stores l'appli View sur la tablette/le smartphone que vous utiliserez pour la configuration.

Selon le mode choisi, prévoyez également :

Autonome Système View Wireless Système By-me Plus
Rien d'autre	Passerelleart. 30807.x-2059719597-16497-14597	Passerelle domotiqueart. 01410 ou 01411
	Appli View Wireless pourla configuration sur le système	Appli View Pro pour laconfiguration sur le système

IMPORTANT : Les relais, touches et poussoirs des systèmes View Wireless et By-me Plus doivent toujours être configurés en premier. Configurer ensuite la commande vocale en utilisant l'appli View.

CONFIGURATION SUR LE SYSTÈME VIEW WIRELESS Bluetooth

1. Créez votre compte Installateur sur MyVimar (on-line).
2. Câblez tous les dispositifs de l'installation (déviateurs, relais, thermostats, passerelles, etc.).
3. Lancez l'appli View Wireless et effectuez le login à partir des coordonnées qui viennent d'être créées.
4. Créez l'installation et les environnements.
5. Associez tous les dispositifs aux environnements, à l'exception de la passerelle (à associer en dernier).

Pour associer le dispositif 30815.x-03975 afin de gérer sa sortie à relais :

• Sélectionnez « Ajouter » ( ), choisissez l'environnement où le placer et donnez-lui un nom
• Sélectionnez ; validez la connexion Bluetooth sur la tablette/le smartphone et approchez-le du dispositif

• Appuyer simultanément tout d'abord sur la touche G puis sur la touche E pendant 5 s ; programmez le fonctionnement du relais, les paramètres et éventuellement la commande filaire et son fonctionnement

• Définissez les fonctions, les paramètres et éventuellement les dispositifs accessoires (commande filaire ou radio et fonctions correspondantes) pour chaque dispositif connecté.

• Transférez la configuration des dispositifs à la passerelle et connectez-la au réseau Wi-Fi.

• Transférez l'installation à l'Administrateur (qui doit avoir créé son propre profil sur MyVimar).

Pour les détails, consultez le manuel de l'appli View Wireless à télécharger sur www.vimar.com → TÉLÉCHARGEMENT → APP MOBILE → View Wireless

CONFIGURATION SUR LE SYSTÈME BY-ME PLUS

1. Créez votre compte Installateur sur MyVimar (on-line).
2. Câblez tous les dispositifs de l'installation (passerelle, écran tactile, relais, thermostats, etc.).
3. Lancez l'appli View Pro et effectuez le login à partir des coordonnées qui viennent d'être créées.
4. Créez l'installation et attribuez les passerelles et les écrans tactiles.
5. Créez les environnements, attribuez les dispositifs et créez les applications.

Pour attribuer le dispositif 30815.x-03975 afin de gérer les deux touches frontales et sa sortie à relais :

• Choisissez l'environnement dans lequel elle sera utilisée et sélectionnez

• Sélectionnez « DÉMARRER » et appuyer simultanément tout d'abord sur G puis brièvement sur D

• Définissez le type de fonctionnement et les paramètres pour chaque dispositif.

• Transférez l'installation à l'Administrateur (qui doit avoir créé son propre profil sur MyVimar).

Pour les détails, consultez les manuels de la plate-forme VIEW IoT Smart System et du système By-me Plus à télécharger sur www.vimar.com → TÉLÉCHARGEMENT → APP MOBILE → View Pro

CONFIGURATION COMMANDE VOCALE Bluetooth

1. Créez votre compte Administrateur sur MyVimar (on-line).
2. Câblez les commandes vocales et éventuellement les poussoirs filaires.
3. Lancez l'appli View et effectuez le login à partir des coordonnées qui viennent d'être créées.

4. Pour associer la commande vocale :

5. Uniquement pour la modalité Autonome, sélectionnez « Créer écosystème smart » et donnez-lui un nom

6. Activez la connexion Bluetooth et la géolocalisation sur la tablette/le smartphone
7. Pour la modalité Autonome, sélectionnez l'écosystème qui vient d'ête créé → « Personnaliser » → « Ajouter un dispositif »
8. Pour l'intégration avec les systèmes View Wireless et By-me Plus, sélectionnez l'installation
9. « Personnaliser » → « Dispositifs smart » → « Ajouter » ( [ ] )
10. Appuyez pendant 5 s sur la touche G

11. Appuyez sur « Commencer » et suivez les indications du wizard de configuration

12. Créez votre compte Amazon (ou utilisez celui que vous possédez déjà) et procédez au login.

13. Activez la Skill Vimar sur l'appli Alexa et contrôlez le dispositif vocalement.

Fonctions compatibles

Streaming Amazon Music et Tuneln

Kindle

Basic conversation

Multi-turn conversation

Announce

Pour les détails, consultez le manuel de l'appli View à télécharger sur www.vimar.com → TÉLÉCHARGEMENT → APP MOBILE → View

CHARGES PILOTABLES

Charges
100 V~ 250 W	50 W	60 W	125 VA
240 V~ 500 W	100 W	120 W	250 VA

REDÉMARRAGE, RÉINITIALISATION ET RETOUR AUX CONDITIONS D'USINE

	Autonome	Système View Wireless	Système By-me Plus
Redémarrage du dispositif	Appuyer pendant 30 s sur la touche B
Réinitialisation de la configuration Wi-Fi et Alexa	Appuyer pendant 30 s sur la touche G
Retour aux conditions d’usine	Contextuelle à la réinitialisation de la configuration Wi-Fi et Alexa	Appuyez simultanément 30 s sur les touches G et E dans les 5 minutes qui suivent le branchement du dispositif	Après avoir mis le dispositif en condition de réinitialisation via l’appli View Pro, appuyez simultanément sur les touches G et C

Une fois l'opération terminée, la bague lumineuse s'éteint.

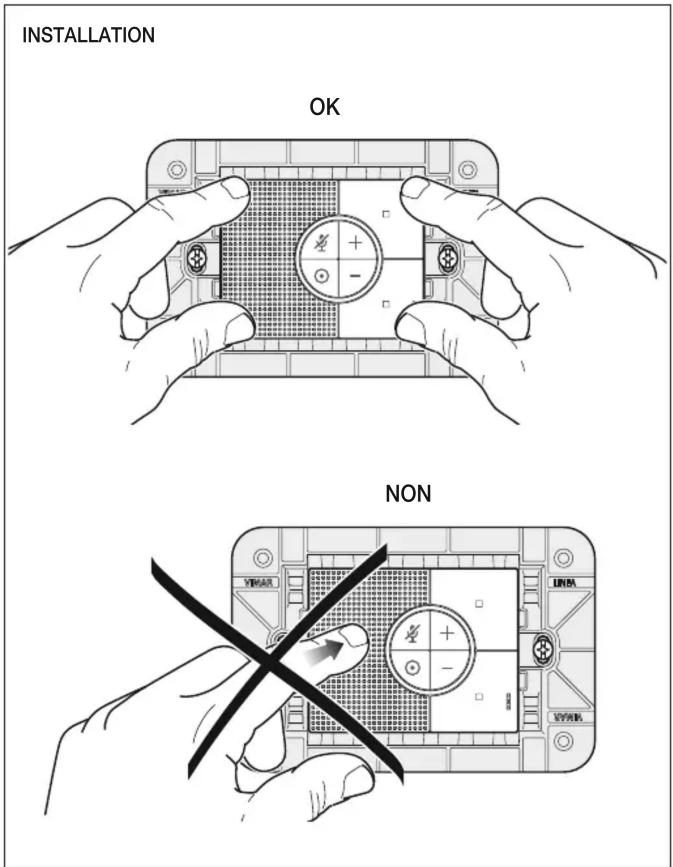

CONSIGNES D'INSTALLATION

• Le circuit et la configuration doivent être réalisés par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• L'appareil doit être installé dans des boîtes d'encastrement ou en saillie, avec des supports et des plaques Linea, Eikon, Arké, Idea (avec support dédié 16723) et Plana.
• Installez le dispositif uniquement en position horizontale, à une hauteur comprise entre 0,8 m et 1,6 m du sol.
• Pour assurer son fonctionnement, n'installez pas le dispositif à proximité d'obstacles.
• Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal inférieur ou égal à 10 A.

CARACTÉRISTIQUES

• Tension nominale d'alimentation : 100-240 V\~, 50/60 Hz.
  • Consommation maximale : 2 W
• Puissance RF transmise : < 100mW (20dBm).

VIMAR

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

• Gamme de fréquence : 2400-2483,5 MHz.
- Bornes :

- 2 bornes (L et N) de ligne et neutre

- 1 borne (P) pour la connexion au poussoir filaire à distance (par exemple art. 30008.x-20008-19008-16080-14008). La distance maximale entre un dispositif IoT et le poussoir correspond à 50 m, avec un câble d'une section minimum de 1,5 mm². - 1 borne (1) pour la sortie à relais sous tension NO 100-240 V 50/60 Hz

• La commande radio 03925 ne peut pas être utilisée comme dispositif accessoire de la commande vocale
• 4 touches frontales délimitées par une bague lumineuse qui identifie les états de la fonction vocale en fonction de la couleur
• 2 touches frontales dotées de leds RGB à couleur configurable
• Absorption du bus (lorsqu'il est utilisé sur le système By-me Plus) : 1 mA
• Nombre maxi de dispositifs 03975 pouvant être connectés au système By-me Plus : voir parag. « Contraintes de système » dans le manuel de la plate-forme VIEW IoT Smart System
• Température de fonctionnement : -5 ÷ +45 °C (d'intérieur)
• Indice de protection : IP20

FONCTIONNEMENT

Autonome

Dans ce cas, les 2 touches frontales à leds RGB (couleur configurable via appli View), et éventuellement le poussoir à distance, commandent le relais. La configuration du dispositif (coordonnées Wi-Fi et connexion du compte Amazon) est confiée à l'appli View. Lorsqu'Alexa résultera opérationnelle et que les skills Vimar auront été validées, vous pourrez contrôler le relais à travers la commande vocale. Vous pourrez également contrôler le relais avec l'appli Google Home, à travers son assistant vocal.

Système View Wireless

Dans ce cas, les 2 touches frontales à leds RGB (couleur configurable via appli View Wireless) contrôlent le relais alors que le poussoir filaire à distance peut être configuré pour contrôler le relais ou valider un scénario. Seuls les poussoirs et le relais du dispositif peuvent fonctionner en l'absence d'une connexion Wi-Fi. La configuration du dispositif sur le système est confiée à l'appli View Wireless. La configuration (coordonnées Wi-Fi et connexion du compte Amazon) est confiée à l'appli View. Lorsqu'Alexa résultera opérationnelle et que les skills Vimar auront été validées, vous pourrez contrôler le système connecté à travers la commande vocale. Vous pourrez également contrôler le système avec l'appli Google Home, à travers son assistant vocal et à travers Siri.

Système By-me Plus

Dans ce cas, les 2 touches frontales à leds RGB (couleur configurable via appli View Pro), et éventuellement le poussoir filaire à distance et le relais, peuvent être utilisés dans des applications et des scénarios. Seuls les poussoirs et le relais du dispositif peuvent fonctionner en l'absence d'une connexion Wi-Fi. La configuration du dispositif sur le système est confiée à l'appli View Pro. La configuration (coordonnées Wi-Fi et connexion du compte Amazon) est confiée à l'appli View. Lorsqu'Alexa résultera opérationnelle et que les skills Vimar auront été validées, vous pourrez contrôler le système domotique à travers la commande vocale. Vous pourrez également contrôler le système avec l'appli Google Home, à travers son assistant vocal et à travers Siri.

Vimar SpA déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www.vimar.com.

Règlement REACH (EU) n° 1907/2006 – art.33. L'article pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel apparel aux caractéristiques aux déchets. Les distributeurs de matériel électronique qui disposés une valeur 100% supérieurement, les approvants gratuites de apparail électroniques ou de 25 cm en 30 cm. En effet que les vigne et obligation d'achat. La réception effective visant à acceler à la croissance, à le reprendir à l'électronique, assistant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qu'ils méconent.

Les logos Apple, iPhone et iPad sont des marques commerciales de Apple Inc., enregistrées aux États-Unis et dans d'autres pays et régions. App Store est une marque de service de Apple Inc. Google est une marque de Google LLC. Amazon, Alexa et tous les logos associés sont des marques de Amazon.com, Inc. ou de ses sociétés affiliées.

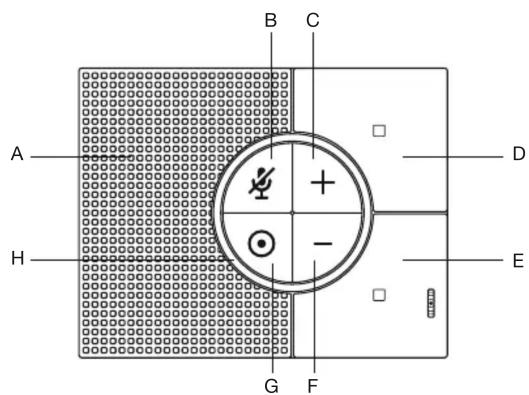

VUE DE FACE

A H B C + - G F D E

A Haut-parleur
B Microphone ON/OFF
C Augmenter le volume
D	Touche relais ON en mode de fonctionnement Autonome et Système View Wireless
	Touche configurable pour Système By-me Plus
E	Touche relais OFF en mode de fonctionnement Autonome et Système View Wireless
	Touche configurable pour Système By-me Plus
F Diminuer le volume
G	Touche permettant de valider manuellement Alexa pour prononcer directement la commande vocale
H	Bague lumineuse (pour la signification de la couleur des leds, consulter la notice de l'appli View)
Configuration sur Système View Wireless : appuyer simultanément tout d'abord sur la touche G puis sur la touche E pendant 5 s
Configuration sur Système By-me Plus : appuyer simultanément tout d'abord sur G puis brièvement sur D
Configuration Commande rubrique : appuyer pendant 5 s sur la touche G

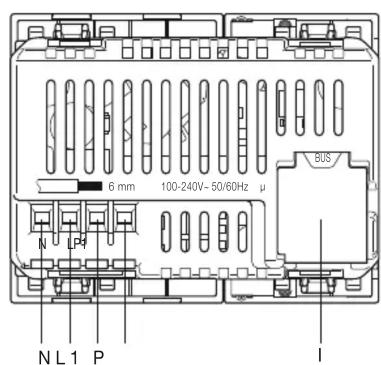

ARRIÈRE

6 mm 100-240V~50/60Hz μ BUS NL1 P I

N Neutre

L Phase

P Entrée pour connexion au poussoir filaire à distance

1 Sortie à relais

I Bornes bus By-me

Attention : Toujours connecter L et N

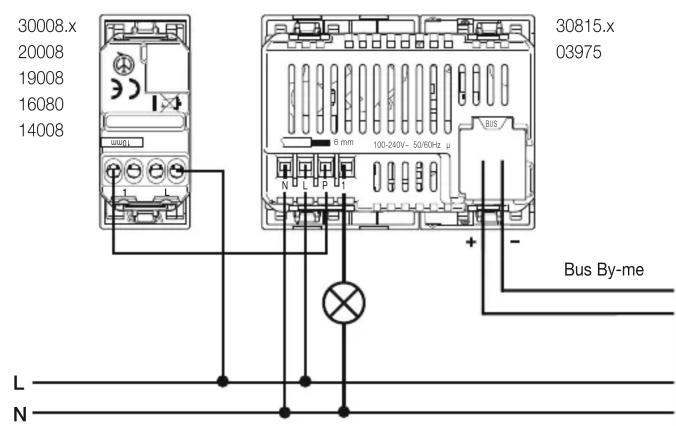

CONNEXION AU SYSTÈME BY-ME PLUS

30008.x 20008 19008 16080 14008 30815.x 03975 6 mm 100-240V- 50/60Hz μ Bus By-me L N
