30475.C - Domotique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de présence à infrarouges passifs (PIR) - 2 modules
Marque	Vimar
Modèle	30475.C
Catégorie	Domotique
Alimentation	BUS 29 V
Absorption	10 mA
Capacité	10 m
Bornes	Bus TP
Angle de détection horizontal	112°
Angle de détection vertical	36° min
Portée maximale	10 m (8 m typique)
Paramètres réglables	Seuil tamper (0-15), retard activation (0-62 s), seuil luminosité (0-100 %), seuil impulsions PIR (1-10), largeur impulsions (0,125-8,000 s), durée activation (10-250 s)
Paramètres par défaut	Seuil tamper: 0, retard activation: 0 s, seuil luminosité: 100 %, seuil impulsions PIR: 3, largeur impulsions: 0,375 s
Indicateurs LED	Verte clignotante : présence détectée ; rouge clignotante : alarme tamper ; rouge fixe : en configuration
Compatibilité	Système By-me Plus
Nombre de blocs fonctionnels	1 bloc, jusqu'à 4 groupes
Dimensions (largeur)	2 modules (36 mm)
Poids estimé	~100 g
Utilisation	Intérieur
Installation	Par un personnel qualifié
Conformité	REACH (UE) n° 1907/2006
Entretien	Nettoyer avec un chiffon sec
Pièces détachées	Contacter le service après-vente Vimar

FOIRE AUX QUESTIONS - 30475.C Vimar

Comment configurer le détecteur 30475.C ?

Utilisez l'application du système By-me Plus. Pendant la création des groupes, lorsque l'application vous demande d'appuyer sur le bouton du dispositif, appuyez sur le bouton de configuration du détecteur. La LED rouge s'allume pour indiquer que le bloc fonctionnel est en cours de configuration. Une fois terminé, la LED rouge s'éteint.

Que signifie le voyant vert clignotant ?

Le voyant vert clignotant indique que le détecteur a relevé une présence (mouvement d'une personne ou d'un animal) et que le dispositif a envoyé une commande, à condition que l'installation anti-effraction soit désinsérée ou absente.

Que signifie le voyant rouge clignotant ?

Le voyant rouge clignotant signale une alarme tamper (tentative d'ouverture ou de sabotage du détecteur). Vérifiez que le boîtier est correctement fermé et que le détecteur n'a pas été déplacé.

Quelle est la portée maximale du détecteur ?

La portée maximale est de 10 mètres (8 mètres en utilisation typique). La couverture volumétrique est de 112° horizontal et 36° minimum vertical, répartis en 4 niveaux.

Comment régler le seuil de luminosité ?

Le seuil de luminosité se règle de 0 à 100 %. À 100 %, le détecteur n'intervient qu'en condition de noir absolu. En diminuant la valeur, il interviendra à un niveau de luminosité plus élevé. Le réglage s'effectue via l'application By-me Plus.

Peut-on utiliser ce détecteur en extérieur ?

Non, ce détecteur est conçu pour une utilisation en intérieur. Il ne doit pas être exposé aux intempéries ni à l'humidité.

Comment réinitialiser les paramètres par défaut ?

La réinitialisation s'effectue en reconfigurant le détecteur via l'application By-me Plus. Les paramètres par défaut sont : seuil tamper 0, retard activation 0 s, seuil luminosité 100 %, seuil impulsions PIR 3, largeur impulsions 0,375 s.

Est-il compatible avec d'autres systèmes que By-me Plus ?

Ce détecteur est spécialement conçu pour le système By-me Plus de Vimar. Il n'est pas garanti compatible avec d'autres systèmes domotiques.

Quelle est la tension d'alimentation et la consommation ?

L'alimentation se fait via le BUS 29 V du système. La consommation est de 10 mA.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions sur le bus TP. Assurez-vous que le détecteur n'est pas obstrué. Si le problème persiste, contactez le service après-vente Vimar.

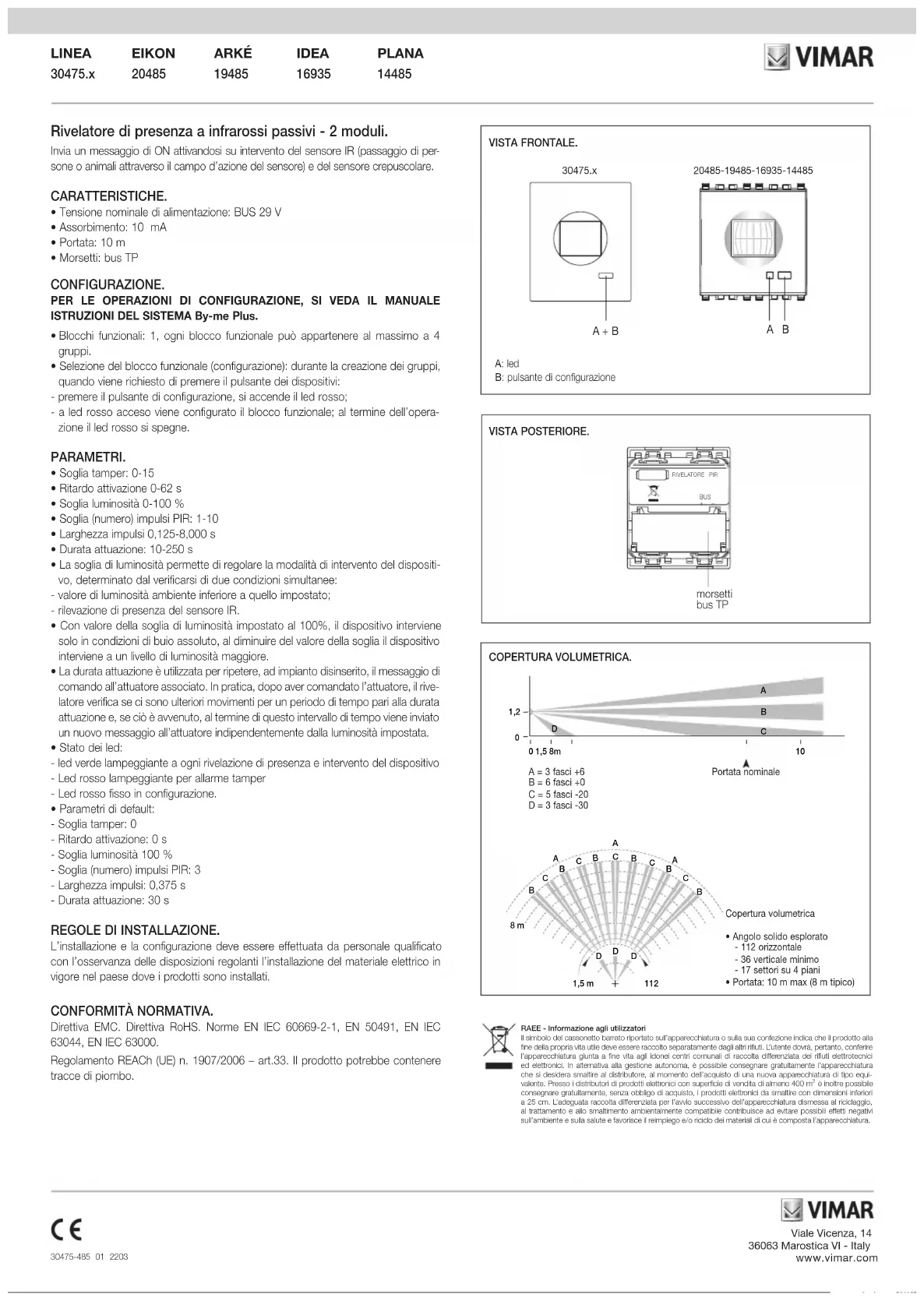

MODE D'EMPLOI 30475.C Vimar

Détecteur de présence à infrarouges passifs - 2 modules.

Envoie un message de ON en s'activant sur intervention du capteur IR (passage de personnes ou animaux dans le champ d'action du capteur) et du capteur crépusculaire.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V
- Absorption: 10 mA
- Capacité : 10 m
- Bornes : bus TP

CONFIGURATION.

POUR LES OPÉRATIONS DE CONFIGURATION, CONSULTER LE MANUEL D'INSTRUCTIONS DU SYSTÈME By-me Plus.

• Blocs fonctionnels : 1, chaque bloc peut appartenir au maximum à 4 groupes.
• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, lorsque l'app demande d'appuyer sur le bouton des dispositifs :
• appuyer sur le bouton de configuration ; la led rouge s'allume ;
• lorsque la led rouge est allumée, l'app configure le bloc fonctionnel ; à la fin de l'opération, la led rouge s'éteint.

PARAMÈTRES.

• seuil tamper : 0-15
  • retard activation 0-62 s
  • seuil luminosité 0-100 %
  • seuil (nombre) impulsions PIR : 1-10
  • largeur impulsions 0,125-8.000 s
  • durée d'activation: 10-250 s

- Le seuil de luminosité permet de régier la modalité d'intervention du dispositif, déterminé par la vérification de deux conditions simultanées :

- valeur de luminosité milieu inférieure à celle programmée ;

- détection de présence du capteur IR.

- Avec une valeur du seuil de luminosité introduit à 100%, le dispositif n'intervient que dans des conditions de noir absolu ; avec la diminution du seuil, le dispositif intervient à un niveau de luminosité supérieur.

- La durée d'activation en œuvre est utilisé pour répéter, le système est désarmé, le message de commande à l'actionneur associé. En pratique, après avoir commandé l'actionneur, le détecteur vérifie s'il existe des mouvements supplémentaires pour une période de temps égale à la durée de mise en œuvre et, si cela se produit, à la fin de cet intervalle de temps va envoyer un nouveau message à l'actionneur de manière indépendante le réglage de luminosité.

- Etat des led :

- led verte clignotante à chaque relevé de présence et intervention du dispositif (avec installation anti-effraction désinsérée ou absente)

- led rouge clignotante pour pour alarme tamper

- led rouge fixe en configuration.

- Paramètres par défaut :

- Seuil tamper : 0

- Retard activation : 0 s

- Seuil luminosité 100 %

- Seuil (nombre) impulsions PIR: 3

- Largeur impulsions : 0,375 s.

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

VUE FRONTALE.

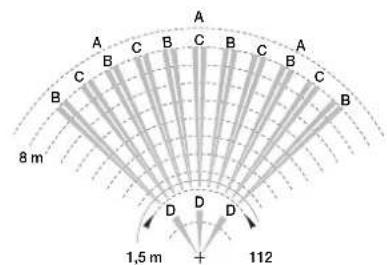

Couverture volumétrique
- Angle solid de détection:
- 112 horizontal
- 36 min. vertical
- secteurs en 4 niveaux
• Portée: 10 m max (8 m typique)

DEEE - Informations pour les utilisateurs

Le symbole du caisson campé, là ou il est reporté sur l'appareil ou l'emballage. Indique que le produit en fin de vie doit être collecte séparément des autres d'ochets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions intérieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil on fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les efforts négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composée.

LINEA	EIKON	ARKÉ	IDEA	PLANA
30475.x	20485	19485	16935	14485
