Marque	Vimar
Modèle	30486 (30486-01486)
Type	Appareil de commande pour domotique avec actionneur à relais intégré
Nombre de boutons	6 boutons configurables (dont 3 en mode bascule)
LEDs	6 LEDs RGB à couleur configurable
Alimentation	BUS 29 V
Absorption	7.5 mA
Tension nominale de la sortie relais	120-240 V~ (contact NO)
Courant maximal de la sortie relais	16 A (charges résistives)
Charges commandées (exemples)	Lampes incandescentes: 16 A, fluorescentes: 0.5 A, LED: 100 W (240 V~), transformateurs électroniques: 4 A, chauffage: 16 A
Nombre de modules	3 modules (environ 52.5 mm de large)
Indice de protection	IP20
Température de fonctionnement	-5 °C à +45 °C (usage intérieur)
Compatibilité	By-me Plus, Plug&Play
Fonctions principales	Commande d'éclairage, localisation dans l'obscurité par LEDs, scénarios prédéfinis en mode Plug&Play
Installation	Doit être réalisée par un technicien qualifié. Protection du circuit par fusible ou disjoncteur ≤16 A
Normes et certifications	DEEE, REACH (contient des traces de plomb)
Accessoires inclus	Aucun (demi-touches interchangeables vendues séparément)
Pays d'origine	Italie (probable, marque Vimar)
Garantie	Non spécifiée, mais typiquement 2 ans

FOIRE AUX QUESTIONS - 30486 Vimar

Comment configurer la couleur des LEDs en mode Plug&Play ?

Appuyez simultanément sur les boutons C et D jusqu'à ce que les LEDs s'allument. Appuyez rapidement sur C ou D pour changer la couleur, puis maintenez le bouton enfoncé pour sauvegarder. Si vous ne sauvegardez pas, la modification est annulée après 5 secondes.

Quels types de charges puis-je commander avec la sortie relais ?

La sortie relais (contact NO) peut commander des charges résistives jusqu'à 16 A, des lampes à incandescence 16 A, des lampes fluorescentes 0.5 A, des lampes LED 100 W (240 V~), des transformateurs électroniques 4 A et des chauffages 16 A.

Comment installer l'appareil ?

L'installation doit être effectuée par un électricien qualifié. Le circuit de la sortie relais doit être protégé par un fusible ou un disjoncteur de calibre ≤16 A. Respectez les normes électriques en vigueur dans votre pays.

Que faire si les LEDs ne s'allument pas ?

Vérifiez que l'appareil est correctement connecté au bus (29 V). En mode Plug&Play, les LEDs s'allument 3 secondes après avoir appuyé sur un bouton. Si elles restent éteintes, vérifiez la configuration ou contactez le support.

Puis-je utiliser des touches d'autres séries (Eikon, Arké, Plana) ?

Oui, l'appareil est compatible avec les demi-touches interchangeables des séries Linea, Eikon, Arké et Plana (1 ou 2 modules).

Comment fonctionne le mode Plug&Play ?

En mode Plug&Play, l'appareil est préconfiguré pour des fonctions de base : A allume le relais, B éteint le relais, C envoie un scénario 'OFF éclairage', D 'OFF éclairage et stores', E 'UP stores', F 'DOWN stores'. Utilisez uniquement des demi-touches de 1 module.

Quelle est la différence entre les modèles 30481 et 30486 ?

Le 30481 possède 4 boutons et 4 LEDs (2 modules), tandis que le 30486 en possède 6 boutons et 6 LEDs (3 modules). Les fonctions et la sortie relais sont identiques.

Puis-je configurer l'appareil avec l'application View Pro ?

Oui, sur le système By-me Plus, la couleur des LEDs et d'autres paramètres sont configurables via l'application View Pro. Consultez le manuel installateur sur le site Vimar.

L'appareil est-il adapté à une utilisation en extérieur ?

Non, l'indice de protection IP20 indique qu'il est destiné à un usage intérieur uniquement. La température de fonctionnement est de -5°C à +45°C.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Rapportez-le dans un point de collecte DEEE ou chez un revendeur lors de l'achat d'un produit neuf (gratuit pour les appareils de moins de 25 cm).

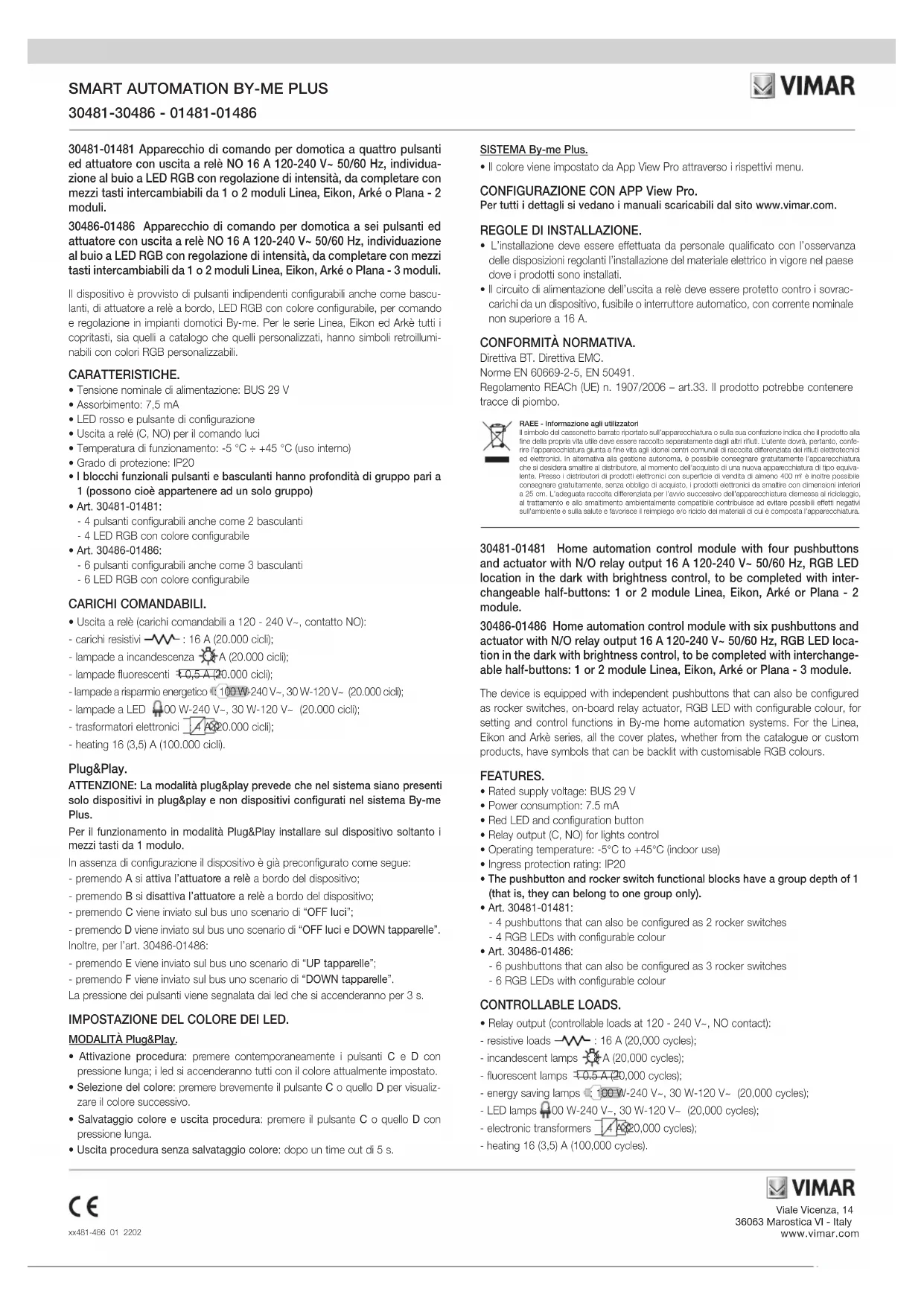

MODE D'EMPLOI 30486 Vimar

30481-01481 Appareil de commande pour domotique à quatre boutons et actionneur avec sortie à relais NO 16 A 120-240 V\~ 50/60 Hz, localisation dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des demi-touches interchangeables de 1 ou 2 modules Linea, Eikon, Arké ou Plana - 2 modules.

30486-01486 Appareil de commande pour domotique à six boutons et actionneur avec sortie à relais NO 16 A 120-240 V\~ 50/60 Hz, localisation dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des demi-touches interchangeables de 1 ou 2 modules Linea, Eikon, Arké ou Plana - 3 modules.

Le dispositif présente des boutons indépendants pouvant également être configurés en version à bascule, un actionneur à relais embarqué, des leds RGB à couleur configurable, pour la commande et le réglage sur des installations domotiques By-me. Tous les cache-touches des séries Linea, Eikon et Arké, dans les versions présentées dans le catalogue ou dans les versions personnalisées, disposent de symboles rétroéclairés avec des leds RGB dont la couleur peut être personnalisée.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V

- Absorption : 7,5 mA

• LED rouge et bouton de configuration

- Sortie à relais (C, NO) pour la commande d'éclairage.

- Température de fonctionnement : -5 °C ÷ +45 °C (usage intérieur)

- Indice de protection : IP20

- Les blocs fonctionnels boutons et boutons à bascule peuvent être associés à 1 groupe (peuvent faire partie d'un seul groupe).

• Art. 30481-01481

- 4 boutons configurables, y compris comme 2 à bascule

- 4 leds RGB avec couleur configurable

• Art. 30486-01486 :

- 6 boutons configurables, y compris comme 3 à bascule

- 6 leds RGB avec couleur configurable

CHARGES COMMANDÉES

- Sortie à relais (charges commandées à 120 - 240 V\~ (contact NO) :

- charges résistives — : 16 A (20 000 cycles) ;

- lampes à incandescence ⚙️ A (20 000 cycles) ;

- lampes fluorescentes = 0.5 A (20 000 cycles) ;

- lampes à économie d'énergie : 100 W-240 V\~, 30 W-120 V\~ (20 000 cycles);

- lampes à leds 100 W-240 V-, 30 W-120 V- (20 000 cycles) ;

- transformateurs électroniques 4 A(20 000 cycles) ;

- heating 16 (3,5) A (100 000 cycles).

Plug&Play.

ATTENTION Pour la modalité plug&play, le système ne devra présenter que des dispositifs plug&play et non pas des dispositifs configurés pour le système By-me Plus.

Pour le fonctionnement en mode Plug&Play, installer uniquement les demi-touches de 1 module sur le dispositif.

En l'absence de configuration, le dispositif est déjà préconfiguré de la façon suivante:

- appuyer sur A pour activer l'actionneur à relais embarqué sur le dispositif ;

- appuyer sur B pour désactiver l'actionneur à relais embarqué sur le dispositif ;

- appuyer sur C pour envoyer sur le bus un scénario de « OFF éclairage » ;

- appuyer sur D pour envoyer sur le bus un scénario de « OFF éclairage et DOWN stores ».

De plus, pour l'art. 30486-01486 :

- appuyer sur E pour envoyer sur le bus un scénario de « UP stores » ;

- appuyer sur F pour envoyer sur le bus un scénario de « DOWN stores » ;

Les leds restent allumées 3 secondes lorsque l'on appuie sur les boutons.

DÉFINITION DE LA COULEUR DES LEDS.

MODALITÉ Plug&Play.

- Activation de la procédure : appuyer simultanément sur les boutons C et D et garder le doigt dessus ; les leds s'allument de la couleur qui a été choisie.

- Sélection de la couleur : appuyer rapidement sur le bouton C ou D pour afficher la couleur suivante.

- Sauvegarder la couleur et quitter la procédure : appuyer et garder le doigt sur le bouton C ou D.

- Quitter la procédure sans sauvegarder la couleur : après un délais d'attente de 5 s.

SYSTÈME By-me Plus.

- La couleur est définie par la Appli View Pro à travers les menus correspondants.

Pour les détails, consulter les manuels installateur en les téléchargeant sur le site www.vimar.com.

CONSIGNES D'INSTALLATION

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Le circuit d'alimentation de la sortie à relais doit être prolégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

La symbole du caisson barré, la où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie ou produit, l'utilisateur devra se charger la remattre à un centre de collecté séparée ou blan au revandeur lors de l'achat d'un nouveau produit. Il est possible de ramètre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revondours dont la surface de vente oit d'au moins 400 m². La collecté séparée appropriée pour l'envoi successif de l'appareil on fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effres négatifs sur l'environnement et sur la santé et favorise le réemploi a/ou le recyclage das matériaux dont l'appareil est composé.

N.B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Eikon, Arké et Plana.
