Type de produit	Activateur/partageur d'alarme By-alarm Plus
Marque	Vimar
Modèle	31528.C
Dimensions (L x H x P)	42 x 51 x 20 mm
Poids	19 g
Alimentation	Via bus : 9 à 15 V
Consommation de courant (sans clé)	20 mA
Consommation de courant (avec clé)	50 mA
Gamme de fréquence	119-128,6 kHz
Intensité de champ H maxi	66 dBμA/m à 10 m
Température de fonctionnement	-10 à +40 °C
Humidité relative	≤ 75% sans condensation
Indice de sécurité	3
Classe d'isolation	II
Fonctions principales	Activation/désactivation de l'installation, validation de macros, signalisation par 4 LEDs (vert, bleu, jaune, rouge), compatibilité avec clés transponder
Connectivité	Bus avec câble blindé à 4 fils (bornes +, D, S, -)
Compatibilité	Adaptateurs d'encastrement Linea, Eikon, Arké, Plana
Configuration	Via logiciel By-alarm Plus Manager
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation et configuration réservées à un technicien qualifié. Installation sur boîtes SELV ou avec cloisons.
Pièces détachées et réparabilité	Non spécifié. Contacter le service après-vente Vimar.
Informations générales	Conforme à la directive 2014/53/UE. Déclaration de conformité disponible sur www.vimar.com.
Directive DEEE	Ne pas jeter avec les déchets ménagers. Recycler conformément à la réglementation locale.

FOIRE AUX QUESTIONS - 31528.C Vimar

Comment installer l'activateur Vimar 31528.C ?

L'installation doit être réalisée par un technicien qualifié. Raccorder le câble blindé à 4 fils aux bornes +, D, S, - de la centrale. Monter le couvercle adapté (Linea, Eikon, Arké ou Plana) puis fixer l'activateur au support. Configurer via le logiciel By-alarm Plus Manager.

Quelle est la signification des LEDs ?

Les 4 LEDs (vert, bleu, jaune, rouge) indiquent l'état de l'installation : allumée fixe signifie secteurs insérés (rouge) ou zones ouvertes (bleu). Clignotement lent indique alarme/sabotage en mémoire (rouge/vert) et clignotement rapide alarme en cours (rouge/vert). La configuration détaillée dépend du logiciel.

Quels accessoires sont nécessaires pour l'encastrement ?

Il faut utiliser les adaptateurs d'encastrement spécifiques : Linea (art. 31528.x), Eikon (art. 20477), Arké (art. 19477), Plana (art. 14977). Ils se montent en type 'keystone'.

Puis-je utiliser des clés transponder autres que les modèles Vimar ?

Non, seules les clés à transponder Vimar art. 03825.G ou 03825.Y sont compatibles avec l'activateur.

Comment configurer les LEDs pour qu'elles indiquent l'état des secteurs ?

Utilisez le logiciel By-alarm Plus Manager. Vous pouvez associer chaque LED à un ou plusieurs secteurs et configurer les commandes (insertion, désinsertion, acquittement sirène, etc.). L'état d'insertion n'est jamais signalé si le système est conforme aux normes anti-intrusion.

Que faire si une LED clignote rapidement en rouge ?

Cela indique une alarme ou un sabotage en cours sur un secteur associé à cette LED. Vérifiez l'état du système et acquittez l'alarme via le logiciel ou la centrale.

Quelle est la tension d'alimentation et la consommation ?

L'alimentation se fait via le bus de 9 à 15 V. La consommation est de 20 mA sans clé et de 50 mA avec une clé insérée.

L'activateur est-il compatible avec les normes européennes ?

Oui, il est conforme à la directive radio 2014/53/UE. La déclaration de conformité UE est disponible sur www.vimar.com dans la fiche produit.

Comment nettoyer l'activateur ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs qui pourraient endommager le boîtier.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements et la configuration. Si le problème persiste, contactez un technicien qualifié ou le service après-vente Vimar. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI 31528.C Vimar

Activateur/partageur By-alarm Plus, 4 leds de signalisation à associer à des scénarios d'insertion/actionnement.

L'activateur est le dispositif qui active et désactive l'installation (complètement ou partiellement, dans les zones partagées associées) après avoir reconnu le code saisi par les clés à transponder art. 03825.G ou 03825.Y. Il permet également de valider une macro (automatisme) associée à la clé utilisée.

Il dispose de quatre leds qui signaient le type d'opération effectuée sur l'installation (activation, désactivation, etc.). L'installation doit être complétée en accrochant au dispositif les adaptateurs d'encastrement Linea, Eikon, Arké et Plana à monter type « keystone ».

BRANCHEMENTS

La connexion avec la centrale passe par un câble blindé à 4 fils (ou plus).

Attention : Brancher la gaine sur une des bornes de masse (ou GND) uniquement côté centrale et lui faire suivre tout le BUS sans la brancher à la masse d'autres points.

La connexion de la carte passe par les bornes « + D S - » de la centrale.

SIGNALISATIONS DES LEDS

Le logiciel By-alarm Plus Manager permet de configurer, pour chaque led du dispositif, les commandes à valider sur les secteurs à travers les clés à transponder (par exemple, insertion ou désinsertion) et d'obtenir des informations sur l'état des secteurs. Il est possible d'associer d'autres commandes à la led, à savoir l'acquittement de la sirène, l'interruption des appels, la désactivation de l'auto-insertion, la suppression de la mémoire d'alarme.

Important :

- Les informations fournies par les leds se réfèrent à un ou à plusieurs secteurs effectivement associés sur l'activateur.

- Si le système a été configuré conformément aux normes sur les installations anti-intrusion, l'état d'insertion des secteurs N'EST JAMAIS signalé par les leds des activateurs (ceci empêche aux personnes étrangères de connaître l'état de l'installation).

Le tableau ci-dessous indique la signification des leds durant le fonctionnement normal.

Modalité alternative du lecteur de signalisation de l'état des secteurs - désactivée
Led Allu	mée Clignotement lent	Clignotement rapide
Vert --			Alarme ou sabotage en cours sur des secteurs
Bleu	Zones ouvertes sur des secteurs	-
Jaune --
Rouge Secteurs insérés		Secteurs en mémoire d'alarme ou sabotage

Modalité alternative du lecteur de signalisation de l'état des secteurs = activée
Led Allumée Clignotement lent Clignotement rapide
Vert	Tous les secteurs associés à une led sont insérés selon la modalité configurée sur le logiciel By-alarm Plus Manager.	Au moins un des secteurs associés à une led spécifique, configurés via By-alarm Plus Manager, est en mémoire alarme ou sabotage.	Au moins un des secteurs associés à une led spécifique, configurés via By-alarm Plus Manager, est en état d'alarme ou de sabotage.
Bleu
Jaune
Rouge

INSTALLATION

1. Procéder à tous les branchements.
2. Monter le couvercle sur le dispositif (art. 31528.x pour Linea, art. 20477 pour Eikon, art. 19477 pour Arké, art. 19477 pour Plana) comme le montre la figure INSTALLATION.
3. Accrocher l'activateur au support.
4. Procéder à la configuration du dispositif.

CONFIGURATION

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

CONSIGNES D'INSTALLATION

• L'installation et la configuration doivent être confiées à des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
- Le dispositif doit être installé sur des boîtes dédiées SELV ou dans des boîtes avec cloisons les séparant des parties éventuellement sous tension à 230 V\~.
- Compléter le dispositif avec les art. 31528 pour Linea, 20477 pour Eikon, 19477 pour Arké et 14977 pour Plana.

CARACTÉRISTIQUES

• Tension d'alimentation via bus : de 9 à 15 V
• Consommation de courant
- sans clé : 20 mA

- avec clé : 50 mA

• Gamme de fréquence : 119-128,6 kHz
- Intensité de champ H maxi : 66dBμA/m à 10 m
• Température de fonctionnement : de -10 à +40 °C

• Humidité relative : ≤ 75% sans condensation
- Indice de sécurité : 3
- Classe d'isolation : II
• Dimensions (L x H x P) : 42 x 51 x 20 mm
- Poids : 19 g

Vimar S.p.A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www.vimar.com.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

L'octogramme de a poublée tamaré apposé sur l'appareil ou sur l'emballage indique que le produit doit être sépané des autres dischets à la fin de son cyore ou vis. L'utilisateur coura confir l'appareil à un centre municipal de il selectif des dochés électronouus et électroïciques. Oùre la gestion autonome, le décarteur pauma opational confir grauterment l'appareil qui ves mettre au rebut à un distribute au moment d'achat d'un dove appelant aux caractéristiques équiserées. Les distributors de matériel électronique disposait ou une surface de vente supérieure à 400 m³ netrer en sauf du service de la fin de son cyore ou vis à tre que plusait, sans coignig d'achat, à condition que les cîmes actions de l'appareil ne dispasse pas 25 cm. La collecte selective visant à recycler l'appareil, a le reitater et à l'immer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effuts sur la santé et favorise le réutilisation ces maîneux qui le composent.

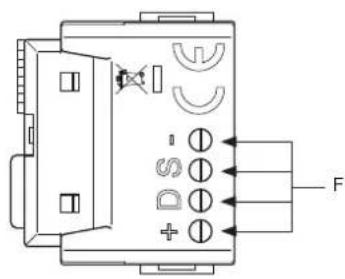

VUES DE FACE ET DE CÔTÉ

A D B C E

A : Led verte
B : Led bleue
C : Led jaune
D : Led rouge
E : Récepteur transponder
F : Bomes +, D, S, - pour la connexion du BUS

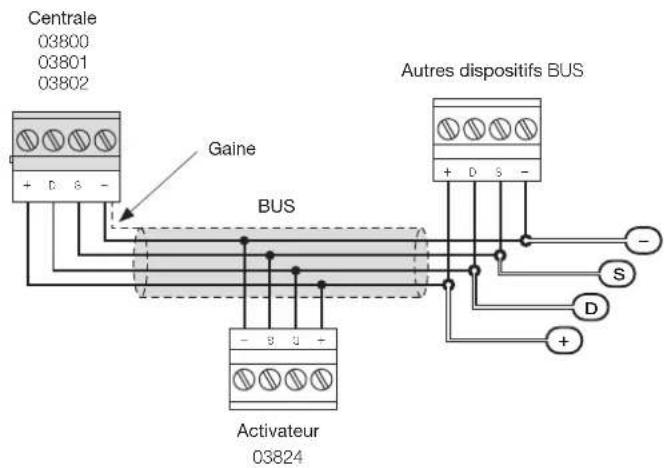

BRANCHEMENTS

Centrale 03800 03801 03802 Gaine BUS Autres dispositifs BUS - S D + - S - - B - - S - - Activateur 03824

INSTALLATION

Linea Eikon, Arké, Plana

1.

2.

1.

2.
