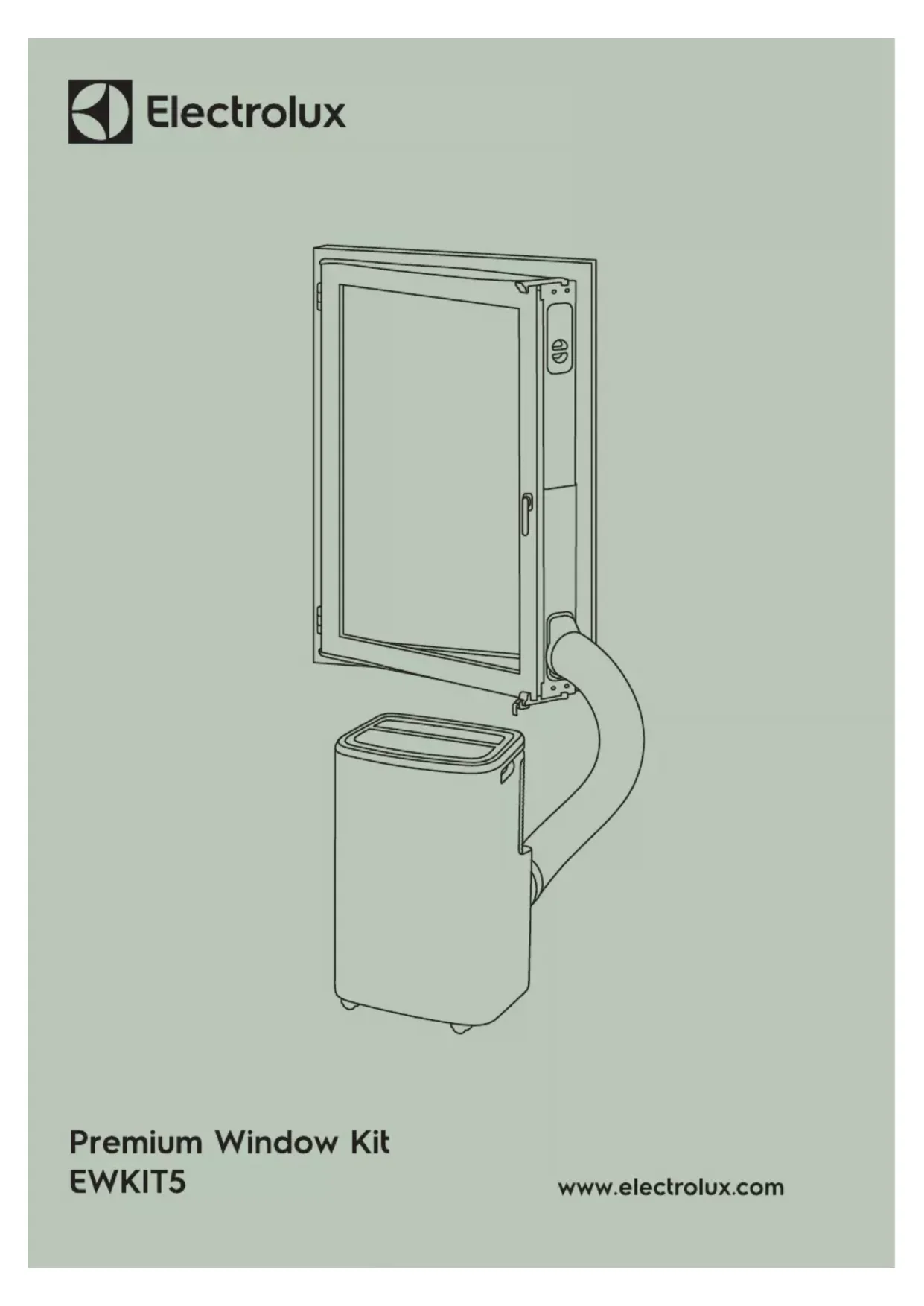

EWKIT5 - Climatiseur ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'installation pour climatiseur portable
Marque	Electrolux
Modèle	EWKIT5
Compatibilité fenêtres	Ouverture latérale (intérieure ou extérieure)
Dimensions fenêtre - Hauteur	1000-1350 mm (sans extension), 1350-1700 mm (avec extension)
Dimensions fenêtre - Largeur	900-1260 mm
Dimensions fenêtre - Épaisseur	35-105 mm
Espace nécessaire autour du cadre	15 mm en haut et en bas
Matériaux	Panneaux en plastique, caches en tissu polyester, connecteurs en plastique, bandes adhésives, éponge
Contenu de l'emballage	Panneau principal, panneau télescopique, 2 caches triangulaires en tissu, cache trou, sangle avec crochet, connecteur de tuyau (15 cm de diamètre), adaptateur, bandes d'étanchéité adhésives, éponge d'étanchéité (2 pièces)
Extension vendue séparément	Rallonge pour panneau télescopique (augmente la hauteur de 350 mm par extension)
Fonctionnalités	Kit ajustable en hauteur, étanchéité renforcée avec caches et bandes adhésives, fixation par sangle
Entretien des caches en tissu	Lavage à froid ≤40°C, pas de javel, pas de séchage en machine, repassage ≤110°C, nettoyage à sec au tétrachloroéthylène (PCE)
Sécurité	Vérifier l'espace de 15 mm autour du cadre pour les pinces
Réparabilité	Extension disponible séparément ; pièces détachées non spécifiées

FOIRE AUX QUESTIONS - EWKIT5 ELECTROLUX

Ce kit est-il compatible avec tous les climatiseurs portables ?

Oui, ce kit est universel pour les climatiseurs portables équipés d'un tuyau d'évacuation de 15 cm de diamètre. Vérifiez que le connecteur fourni s'adapte à votre appareil.

Quelles dimensions de fenêtre sont nécessaires pour installer le kit EWKIT5 ?

La fenêtre doit avoir une hauteur de 1000 à 1350 mm (jusqu'à 1700 mm avec extension vendue séparément), une largeur de 900 à 1260 mm et une épaisseur de 35 à 105 mm. Un espace de 15 mm est requis au-dessus et en dessous du cadre.

Comment installer le kit de fenêtre Electrolux EWKIT5 ?

Glissez le panneau télescopique dans le panneau principal. Placez l'ensemble dans l'ouverture de la fenêtre. Fixez les attaches supérieure et inférieure. Ajustez la longueur et mettez les caches triangulaires en tissu pour fermer les espaces. Accrochez la sangle à l'extérieur du cadre, fermez la fenêtre et attachez la sangle. Couvrez le trou supérieur avec le cache, assemblez le connecteur de tuyau et raccordez le tuyau au climatiseur.

Puis-je utiliser ce kit avec une fenêtre coulissante ou oscillo-battante ?

Non, le kit est conçu uniquement pour les fenêtres à ouverture latérale (charnière latérale, intérieure ou extérieure). Il ne convient pas aux fenêtres coulissantes, oscillo-battantes, à pivot vertical, ou à ouverture par le haut.

Comment nettoyer les caches en tissu du kit ?

Lavez les caches à froid (≤40°C) sans javel. Ne les séchez pas en machine. Repassez à une température ne dépassant pas 110°C. Le nettoyage à sec est possible uniquement au tétrachloroéthylène (PCE).

Le kit est-il livré avec une extension pour grandes fenêtres ?

Non, la rallonge pour panneau télescopique n'est pas incluse dans la boîte. Elle peut être achetée séparément si votre fenêtre dépasse 1350 mm de hauteur.

Comment assurer une bonne étanchéité avec ce kit ?

Utilisez les bandes d'étanchéité adhésives et l'éponge d'étanchéité fournies pour boucher les interstices. Les caches triangulaires en tissu ferment les parties supérieure et inférieure de la fenêtre. Assurez-vous que la sangle est bien tendue.

Puis-je installer le kit seul ou faut-il être deux ?

L'installation peut se faire seul car le kit est léger et ne nécessite pas d'outils. Suivez les étapes du guide d'installation fourni.

Le kit est-il réutilisable si je change de fenêtre ou de logement ?

Oui, le kit est démontable et réutilisable. Il s'adapte à différentes dimensions de fenêtre dans les limites spécifiées.

Que faire si la poignée de ma fenêtre gêne l'étanchéité ?

Pour les fenêtres à ouverture extérieure, la poignée peut empêcher une fermeture parfaite. Essayez de positionner le kit plus bas ou plus haut, ou utilisez une extension pour décaler le kit. Si le problème persiste, le kit pourrait ne pas convenir à votre fenêtre.

MODE D'EMPLOI EWKIT5 ELECTROLUX

1 Panneau principal (avec attache et capuchon)
2 Panneau télescopique (avec attache et capuchon)
3 Cache triangulaire en tissu (2 pièces)
4 Cache trou
5 Sangle avec crochet
6 Connecteur de tuyau (15 cm de diamètre)
7 Adaptateur pour connecteur de tuyau
8 Bandes d'étanchéité adhésives
9 Éponge d'étanchéité (2 pièces)

* Rallonge pour panneau télescopique (NON incluse dans la boîte - peut être achetée séparément si nécessaire)

Compatibilité avec les fenêtres

Dimensions de la fenêtre et espace nécessaire au bon fonctionnement du kit de fenêtre

1 1000-1350mm (sans extension)

1350-1700mm (avec extension*)

* Pour chaque extension ajoutée, la taille augmente de 350 mm.

2 900\~1260mm

3 Épaisseur de la fenêtre 35 - 105mm

4 Les pinces ont besoin d'un espace de 15 mm au-dessus et en-dessous du cadre de la fenêtre.

Convient aux types de fenêtres suivants

- Ouverture vers l'intérieur avec charnière latérale:

Veillez laisser suffisamment d'espace entre la fenêtre et le mur pour le montage du tuyau.

Pour les fenêtres encastrées, la distance minimale afin de pouvoir monter l'adaptateur est comprise entre 120 et 150 mm, en fonction du type et de la structure de la fenêtre.

• Ouverture vers l'extérieur avec charnière latérale:

Dans certains cas, la poignée peut empêcher l'étanchéité complète de la fenêtre.

Ne convient PAS aux types de fenêtres suivants

- Charnière supérieure faisant saillie vers l'extérieur (avec un espace en haut)

- Pivot articulé vertical

- Ouverture vers l'extérieur avec charnière supérieure

- Pivot articulé horizontal

- Oscillo-battante

• Coulissante

Guide d'installation

1. Faites glisser le panneau télescopique dans le panneau principal.

2. Maintenez le kit pour fenêtre dans l'espace qui sépare la fenêtre et le cadre. (Fonctionne pour les fenêtres à charnière droite ou gauche.) Les panneaux télescopiques peuvent s'adapter à la hauteur de la fenêtre. (La rallonge peut être achetée séparément pour les grandes fenêtres.)

3. Fixez l'attache supérieure.

4. Ajustez la longueur des panneaux et fixez l'attache inférieure.

5. Posez les caches triangulaires en tissu pour fermer hermétiquement les parties supérieures et inférieures de la fenêtre et empêcher l'air extérieur d'entrer dans la pièce.

6. Accrochez la sangle à l'extérieur du cadre de la fenêtre. Fermez la fenêtre et attachez la sangle à l'attache. Tirez et ajustez la sangle pour vous assurer que le kit de fenêtre est bien en place entre la fenêtre et le cadre de la fenêtre.

7. Couvrez le trou supérieur avec le cache pour empêcher l'air d'entrer.

8. Assemblez le connecteur du tuyau au trou inférieur.
9. Connectez le tuyau à l'unité AC portable.
10. Démarrez l'unité AC portable.

Instructions de lavage de la housse en tissu

• Lavage à froid à 40 °C ou moins.
- Ne pas utiliser d'eau de Javel.
- Ne pas sécher en machine.
- Repasser à une température ne dépassant pas 110 °C.
- Nettoyage à sec, uniquement au tétrachloroéthylène (PCE).

Komponente

HR

1 Glavna ploča (sa stezaljkom i poklopcem)
2 Teleskopska ploča (sa stezaljkom i poklopcem)
3 Platnena trokutasta navlaka (2 komada)
4 Poklopac otvora
5 Traka s kopčom
6 Priključak za crijevo (promjer od 15 cm)
7 Adapter priključka za crijevo
8 Ljepljive trake za brtvljenje
9 Spužva za brtvljenje (2 kom)

* Produžni dio za teleskopsku ploču (NIJE uključen u kutiju. Može se, po potrebi, kupiti zasebno.)

Kompatibilnost prozora

Potrebna veličina prozora i prostora za adekvatan rad seta za prozore
