PD410A - Haut-parleur Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Actif
Puissance de sortie	200 Watts RMS
Réponse en fréquence	20 Hz - 20 kHz
Connectivité	Entrées XLR, Jack 6.35 mm, RCA
Dimensions	320 x 300 x 470 mm
Poids	10 kg
Utilisation recommandée	Événements, concerts, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - PD410A Power Dynamics

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez une autre prise électrique si nécessaire.

Pourquoi le son est-il distordu ?

Assurez-vous que le volume n'est pas réglé au maximum. Vérifiez également la source audio pour garantir qu'elle n'est pas elle-même défectueuse.

Comment connecter le haut-parleur à un appareil Bluetooth ?

Mettez le haut-parleur en mode de couplage Bluetooth, activez le Bluetooth sur votre appareil, puis recherchez le 'Power Dynamics PD410A' dans la liste des appareils disponibles et connectez-vous.

Le haut-parleur ne se connecte pas à mon appareil Bluetooth, que faire ?

Assurez-vous que le haut-parleur est en mode de couplage. Effacez les anciens appariements Bluetooth sur votre appareil, puis réessayez de vous connecter.

Comment ajuster les basses et les aigus sur le haut-parleur ?

Utilisez les contrôles d'égalisation situés sur le panneau avant du haut-parleur pour régler les niveaux de basses et d'aigus selon vos préférences.

Le haut-parleur ne produit pas de son, que faire ?

Vérifiez que le volume est augmenté et que le haut-parleur est correctement connecté à la source audio. Testez avec une autre source audio pour identifier le problème.

Comment mettre à jour le firmware du haut-parleur ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware et suivez les instructions fournies pour mettre à jour votre appareil.

Le haut-parleur émet des bruits parasites, que faire ?

Vérifiez les connexions pour vous assurer qu'elles sont bien sécurisées. Éloignez le haut-parleur d'autres appareils électroniques pour éviter les interférences.

Y a-t-il une garantie pour le haut-parleur ?

Oui, le Power Dynamics PD410A est généralement couvert par une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI PD410A Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

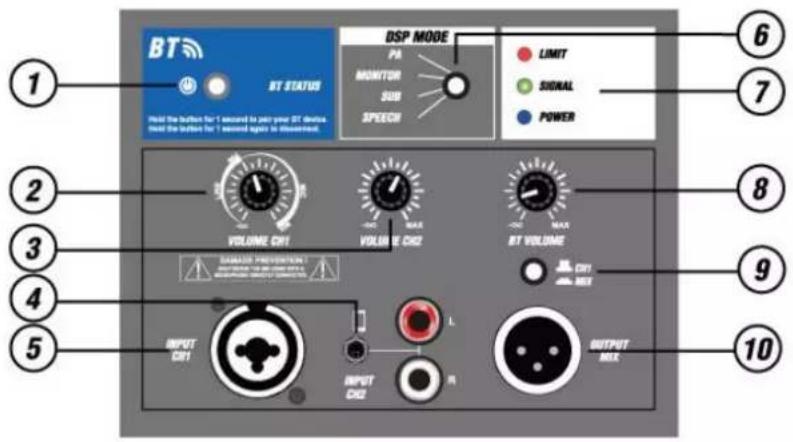

1. Touche de connexion BT

2. Réglage de volume Channel 1

3. Réglage de volume Channel 2

4. Canal d'entrée 2 Prise jack 3,5 mm et RCA

5. Entrée combinée Channel 1 XLR et Jack 6,35mm

6. Mode DSP

7. LEDs témoins Limit: le signal audio attient un seul dangereux pour les haut-parleurs, la LED brille en rouge RED.

Signal: indique le signal d'entrée "XLR" ; la LED brille en vert GREEN.

BT BT STATUS DSP MODE PA MONITOR SUB SPEECH LIMIT SIGNAL POWER VOLUME CH1 VOLUME CH2 BIT VOLUME DAMADO PREVENTION INPUT CH1 INPUT CH2 OUTPUT MIX ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Power: indique que le système est allumé "ON" ; la LED brille en BLUE.

1. Réglage de volume BT
2. Touche de sortie, sélectionnez entrée canal 1 uniquement ou MIX
3. Prise de sortie XLR

MODE DSP

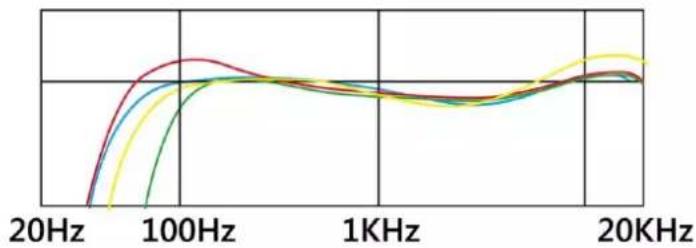

Le schéma ci-dessous présente les quatre modes DSP. La ligne noire représente le zéro. Vous pouvez voir le filtrage de chaque, indiquant le type de fréquence.

c'est le réglage par défaut pour les enceintes. Utilisez ce réglage lorsque votre enceinte est utilisée soit sur un pied soit face au public.

Mode Monitor:

Utilisez ce réglage lorsque votre enceinte est utilisée comme moniteur de scène vous faisant face.

Mode Sub:

Utilisez ce réglage combiné avec un subwoofer. Les basses fréquences sont filtrées et envoyées au subwoofer. Les enceintes sont face à vous.

Mode Speech:

Utilisez ce réglage lorsque l'enceinte est utilisé pour des applications de discours et est face au public.

BRANCHEMENT RECEPTEUR BT

1. Allumez l'enceinte ON, appuyez sur la touche d'appairage pendant deux secondes, la LED brille.
2. Activez le BT sur votre appareil et sélectionnez MIXER-01 comme appareil. Lorsque l'appairage est effectué, la LED d'appairage brille en continu.

Model:	PD410A	PD412A	PD415A
Ref. No:	178.260	178.263	178.266
Peak Power	800W	1400W	1400W
Power RMS	200W	350W	350W
Internal amplifier power	Class D 175W + Class D 25W	Class D 300W + Class AB 50W
Impedance	4 Ohm
Frequency response	50Hz - 20kHz	40Hz - 20kHz	35Hz - 20kHz
Crossover frequency	2.5kHz	2.5 - 2.8kHz (24dB/Octave)
Controller	DSP 24 Bit / 48kHz
SPL @ 1W/1m	94dB	93dB
SPL max	123dB	125dB
THD	<0.05%
Woofer	10"	12"	15"
Driver	1" Compression driver	1.35" Titanium
Voicecoil		3"
Dimensions	330 x 310 x 510mm	315 x 380 x 595mm	365 x 425 x 710mm
Weight	10.4kg	13.9kg	17.3kg
