Type de produit	Coffret de communication VDI (Voix, Données, Images) / Tableau électrique
Marque	Hager
Modèle	TN423
Catégorie	Tableau électrique et distribution télécom
Dimensions (approx.)	400 x 300 x 120 mm
Poids (approx.)	2 kg
Alimentation	Secteur 230 V AC via disjoncteur dédié
Fonctions principales	Distribution téléphonique, raccordement RJ45 (Cat 5e, Cat 6), accès fibre optique, répartition TV/hertzien/satellite, brassage et test des circuits
Composants intégrés livrés	Prise DTI (TN103S), répartiteur téléphonique (TN111), connecteurs RJ45 TN001S (2 pcs) et TN002S (2 pcs), kit fixation (TN901), kit repérage (TN902)
Options disponibles	Filtre ADSL maître modulaire (TN121), atténuateur coaxial (TN211), amplificateur de ligne (TN221), coupleur TV/satellite (TN231), rehausse (GS413D), plaque de fond
Modes de pose	Saillie, sur goulotte, en bac d'encastrement
Normes	Conforme spécification ST/FT/R&D/8763 pour DTI, NF C14-100 pour prises courant fort
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Respecter les distances de séparation courants forts/faibles. Utiliser une cloison si nécessaire. Débrancher avant intervention.
Pièces détachées et réparabilité	Connecteurs RJ45 (TN001S, TN002S), prise DTI (TN103S), répartiteur (TN111), kits fixation et repérage (TN901, TN902), rehausse (GS413D). Garantie 24 mois.
Informations générales	Notice d'utilisation fournie. Garantie constructeur 24 mois. Utiliser des câbles de qualité (Grade 1 ou 3).

FOIRE AUX QUESTIONS - TN423 HAGER

Comment installer la prise DTI (TN103S) ?

Pour installer le DTI, ouvrez le capot en appuyant sur le haut et le bas. Raccordez la ligne téléphonique en introduisant chaque conducteur sans dénuder dans le connecteur, puis rabattez le couvercle. La prise TEST est réservée aux tests techniques.

Quels câbles utiliser pour les connecteurs RJ45 TN001S et TN002S ?

Pour le TN001S (Grade 1), utilisez un câble UTP ou FTP. Pour le TN002S (Grade 3), utilisez un câble blindé FTP. Respectez le schéma de câblage T568B préconisé.

Comment câbler le répartiteur téléphonique TN111 ?

Le TN111 possède 2 entrées et 4 sorties. Raccordez les fils d'arrivée ligne sur L1/L2, et les départs vers les prises sur P1 à P4. Vous pouvez utiliser des cordons RJ45 ou des câbles téléphoniques.

Puis-je associer plusieurs coffrets Hager ?

Oui, vous pouvez associer un coffret courants forts et un coffret VDI à l'aide de la plaque de fond (option) et de la rehausse GS413D. Respectez la séparation des domaines.

Quelle est la garantie du TN423 ?

La garantie est de 24 mois contre vices de matière ou de fabrication, à compter de la date de production. Elle s'applique si le produit est retourné via l'installateur et le grossiste.

Comment assurer la sécurité lors de l'installation des prises courant fort ?

Les prises de courant doivent être raccordées à un disjoncteur dédié de 16 A dans le coffret électrique. Si le câble passe dans la zone courants faibles, installez une cloison de séparation.

Quels sont les modes de pose possibles ?

Le coffret peut être posé en saillie, sur goulotte (montage préconisé) ou en bac d'encastrement. Prévoyez une boucle de mou pour les câbles.

Comment tester les circuits RJ45 ?

Utilisez un testeur de continuité pour vérifier les circuits entre le coffret et les prises terminales. Les connecteurs TN001S et TN002S permettent un démontage pour accès aux points de test.

Que faire si le câble a été tiré avec force ?

Avant toute connexion, jetez les premiers centimètres de câble qui ont servi à la traction, car ils peuvent être endommagés.

Où trouver la notice complète du TN423 ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

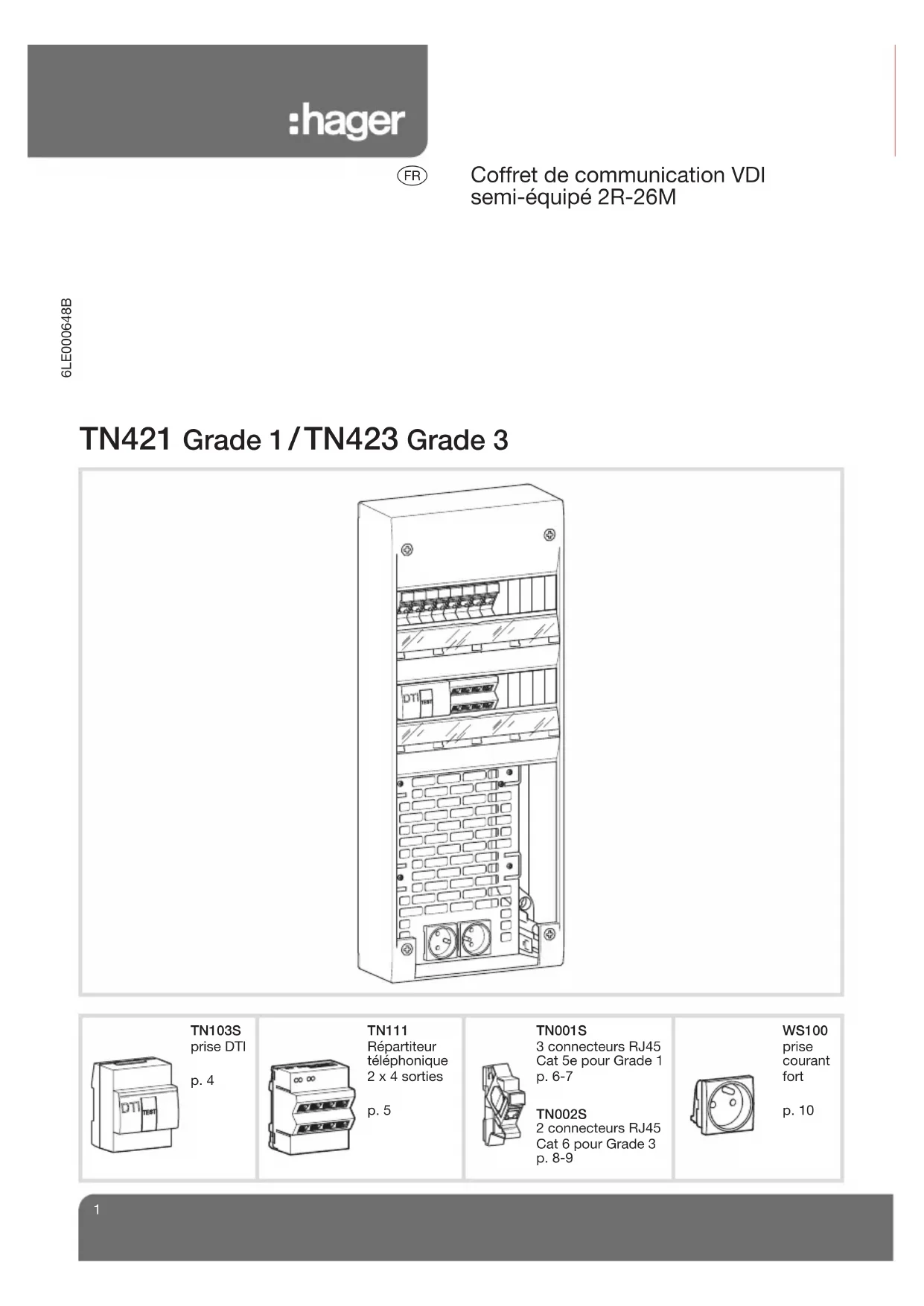

MODE D'EMPLOI TN423 HAGER

TN103Sprise DTIp. 4

TN111Répartiteur téléphonique2 x 4 sortiesp. 5

TN001S3 connecteurs RJ45Cat 5e pour Grade 1p. 6-7TN002S2 connecteurs RJ45Cat 6 pour Grade 3p. 8-9

WS100prisecourantfortp. 10

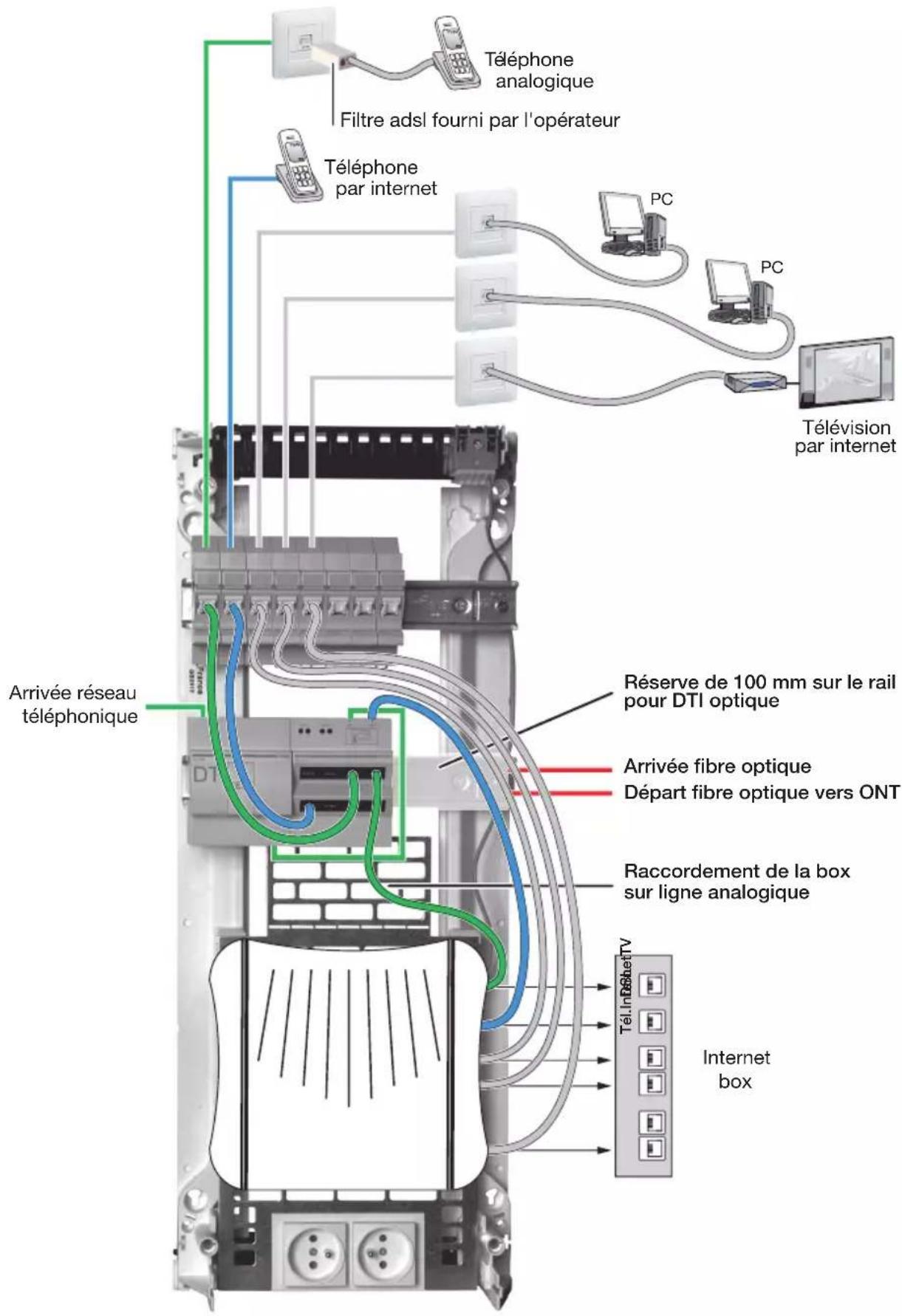

Exemple en dégroupage partiel

Téléphone analogique Filtre adsl fourni par l'opérateur Téléphone par internet PC PC Télévision par internet Arrivée réseau téléphonique Réserve de 100 mm sur le rail pour DTI optique Arrivée fibre optique Départ fibre optique vers ONT Raccordement de la box sur ligne analogique Tél.INSBshertTV Internet box

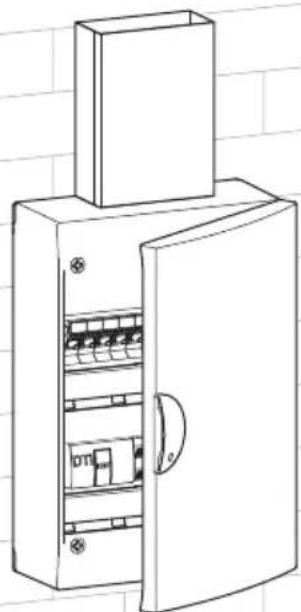

3 modes de pose : saillie, goulotte ou bac d'encastrement

Pose en saillie

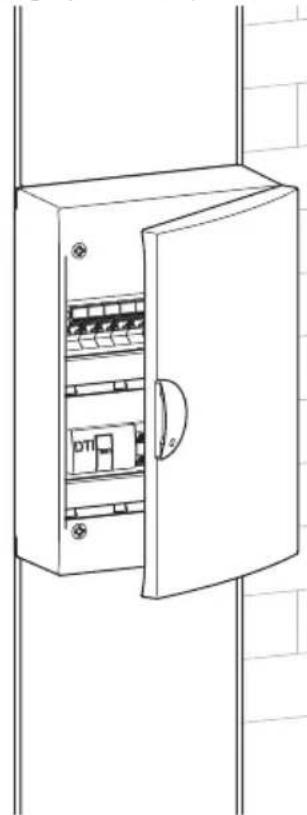

Pose sur goulotte (montage préconisé)

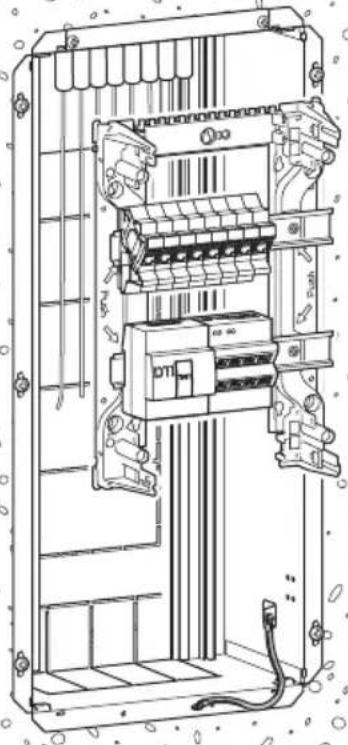

Pose en bac d'encastrement

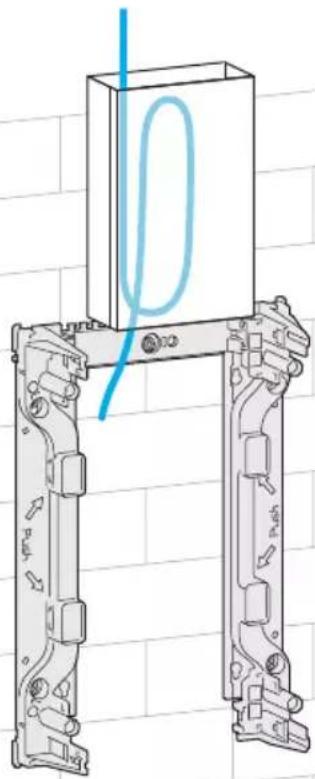

Mise en place des câbles (prévoir une boucle de mou)

En saillie Sur goulotte En bac d'encastrement

Le DTI RJ45 Modulaire TN103S est conforme à la spécification technique ST/FT/R&D/8763 Edition du 25/11/2010 pour une utilisation dans un coffret de telecommunication.

le Dispositif de Terminaison Intérieur est destiné à la réalisation de tests techniques. Lorsqu'une prise téléphonique est branchée, le reste de l'installation est déconnecté. Veiller à ne pas utiliser cette prise dans le cadre d'une utilisation normale.

① DTI TEST ②

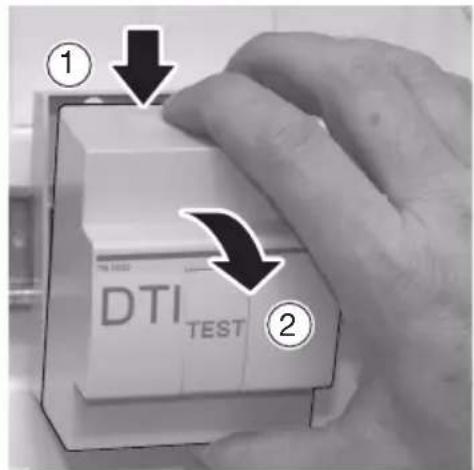

Pour ouvrir le DTI, appuyer sur le haut et le bas du capot et le retirer.

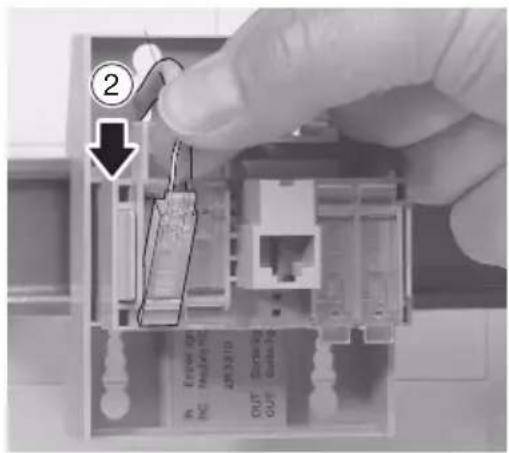

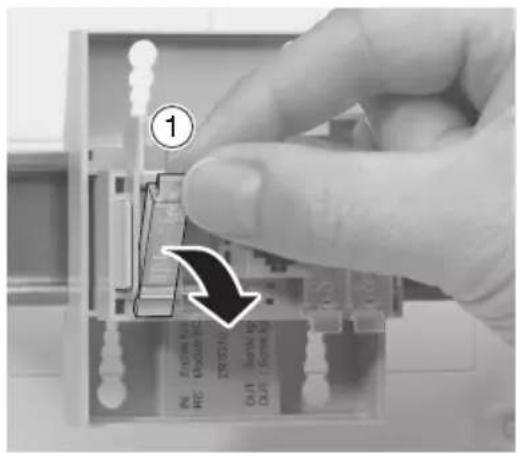

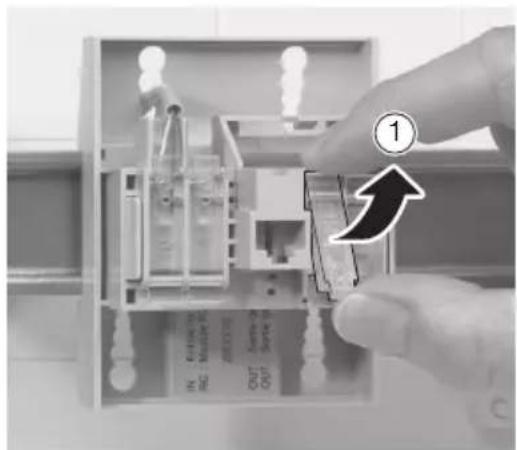

Raccordement de la ligne téléphonique

1. Basculer le couvercle du module de connexion. 2.

Introduire chaque conducteur sans le dénuder, jusqu'au fond du couvercle du connecteur.

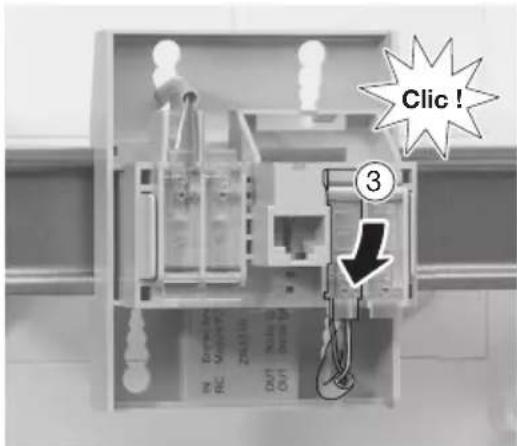

Raccordement de l'installation

Connecteur des fils d'arrivée (Entrée Opérateur téléphonique) Module RC indémontable Connecteurs pour raccordement de l'installation Prise test

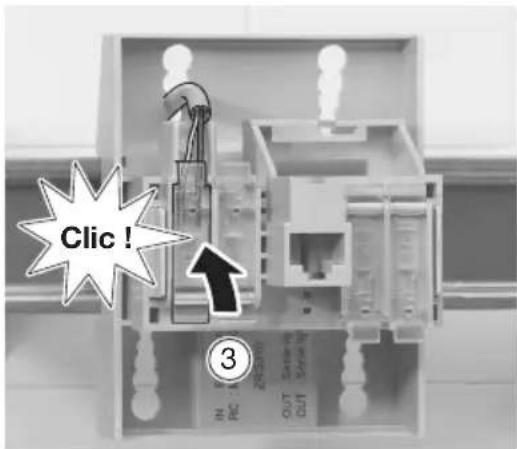

1. Rabattre complètement le couvercle du connecteur et ajuster le câble dans le boîtier.


Procéder de la même façon avec le second connecteur.

Clic! ③

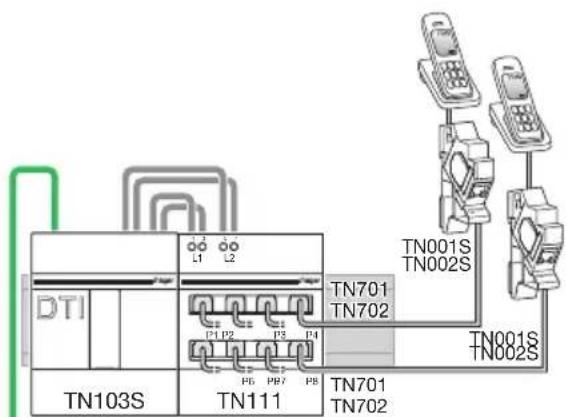

Raccordements du répartiteur téléphonique TN111

Raccordements par câbles téléphoniques

L1 L2 DTI TN701 TN702 P1 P2 P3 P4 P6 P8 P9 P8 TN103S TN111 TN701 TN701 TN702 TN001S TN002S TN001S TN002S

Ligne d'arrivée du réseau téléphonique

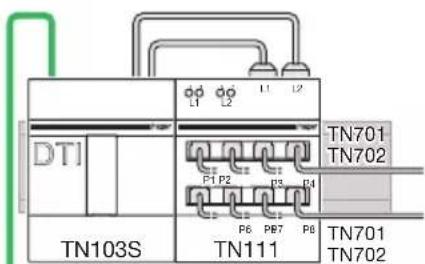

Raccordements par cordons RJ45

DT1 TN103S TN111 P1 P3 P2 P4 P6 P8 P9 TN701 TN702 TN701 TN702

Ligne d'arrivée du réseau téléphonique

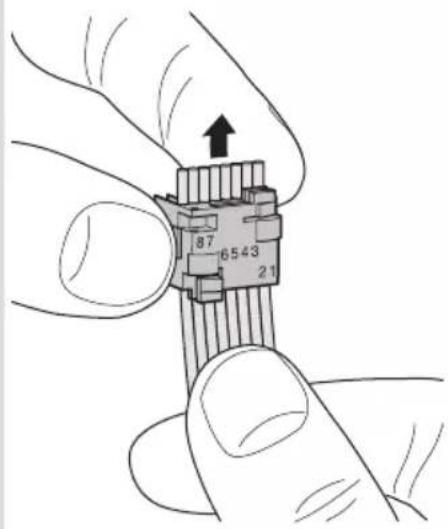

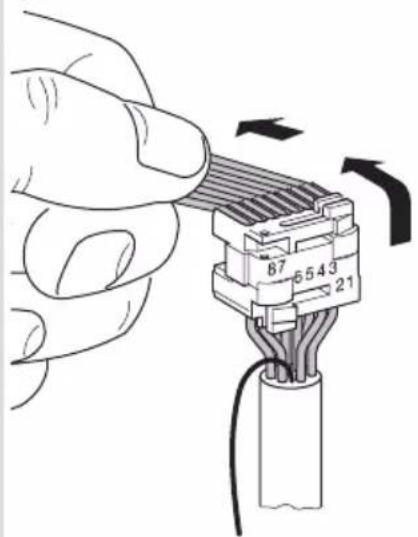

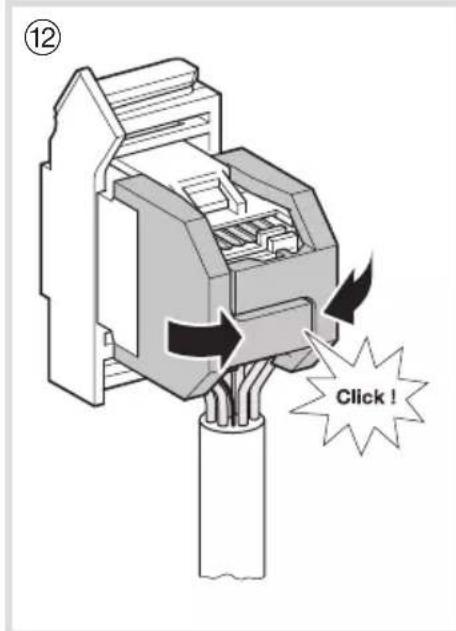

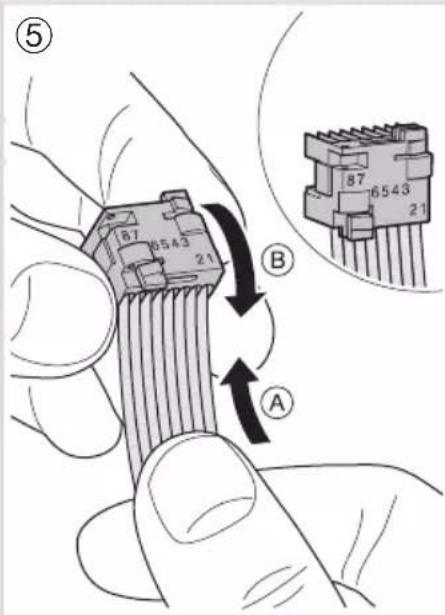

Mise en œuvre des connecteurs TN001S

①

Avant toute opération, jeter les premiers centimètres de câble ayant servi à la traction.

Fil polyester Film protecteur

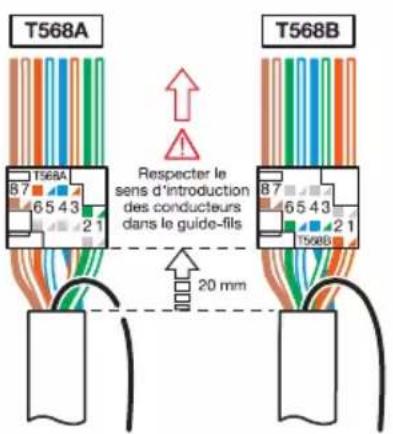

T568A T568B T568B préconisé

⑤ B 87 6543 21 A

⑥

87 6543 21

⑦

T568A T568A Respecter le sens d'introduction des conducteurs dans le guide-fils 20 mm T568B

⑧

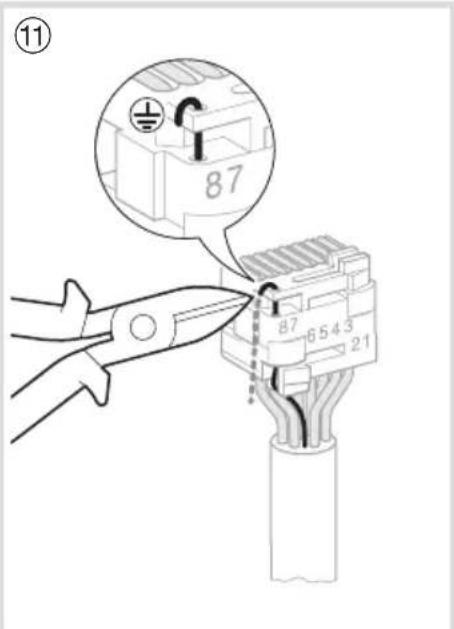

Mise en place du drain pour mise à la terre A B

⑪ 87 87 6543 21

14 A Serrer le câble modérément B

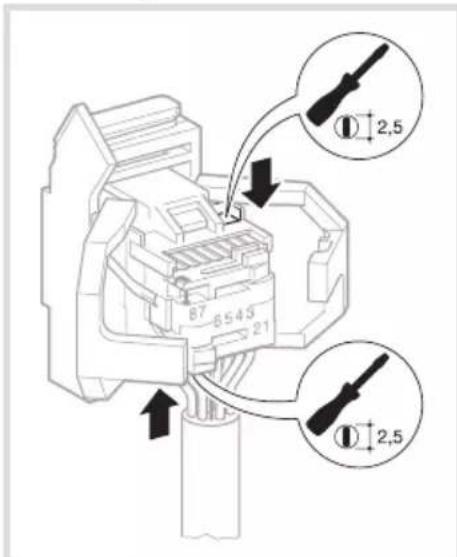

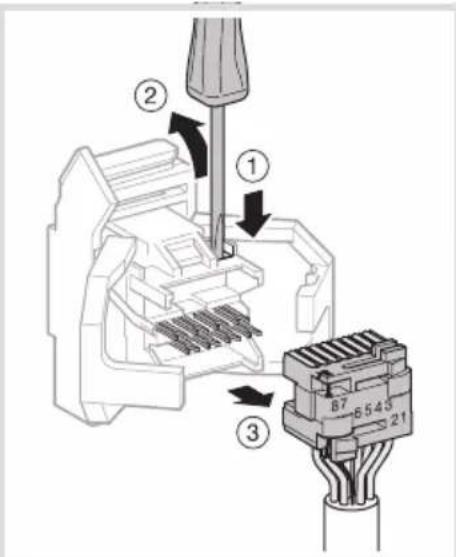

Démontage du connecteur Test des circuits

2,5 87-8543 21 2,5

Vérification de la continuité des circuits RJ45 entre coffret et prises terminales à l'aide d'un testeur de continuité.

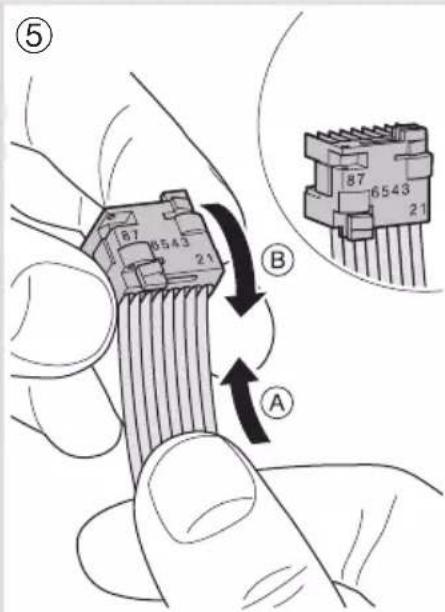

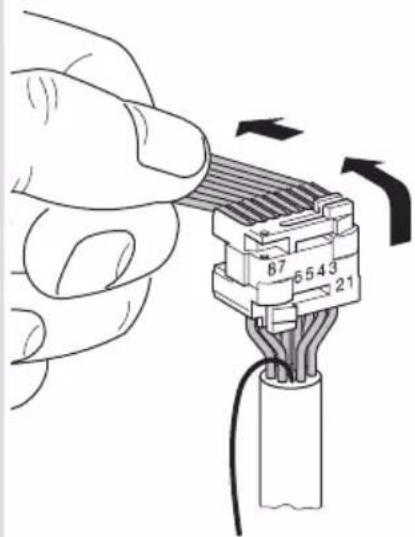

Mise en oeuvre des connecteurs TN002S

①

Avant tout enfiler le blindage sur le câble

② Câble Grade 3

Jeter les premiers centimètres de câble ayant servi à la traction

Gaine A > 60 mm

Fil polyester Film protecteur

T568A T568B T568B préconisé

⑤ B 87 6543 21 A

⑥

87 6543 21

⑦

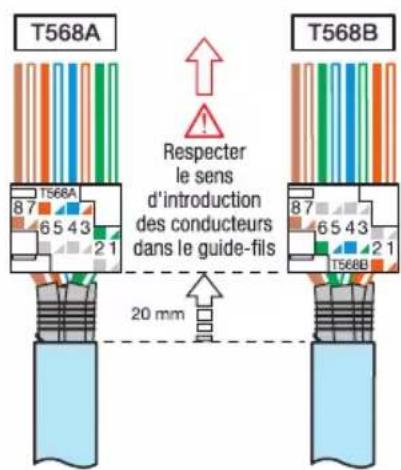

T568A Respecter le sens d'introduction des conducteurs dans le guide-fils 20 mm T568B

⑧

14 A Serrer le câble modérément B

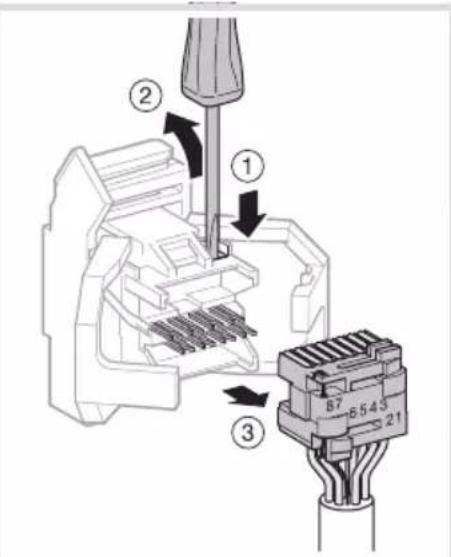

Démontage du connecteur Test des circuits

2,5 87-6543 21 2,5

Vérification de la continuité des circuits RJ45 entre coffret et prises terminales à l'aide d'un testeur de continuité.

Alimentation des prises de courant

Cheminement de l'alimentation des prises en fonction des domaines courants forts/courants faibles

Exemples ci-contre dans le cas de pose sur goulotte.

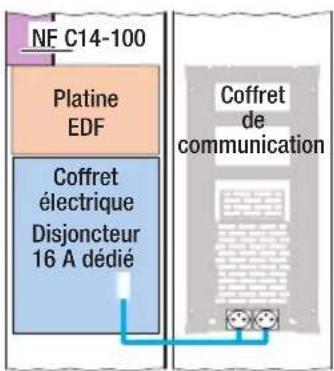

Les prises de courant doivent être raccordées à un disjoncteur dédié situé dans le coffret de distribution.

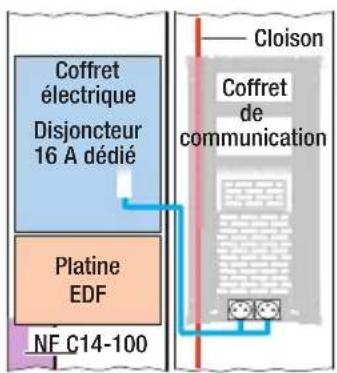

Si l'alimentation des prises doit passer dans la zone courants faibles (cas 2), une cloison de séparation courants forts / courants faibles doit être posée.

①

NE C14-100 Platine EDF Coffret électrique Disjoncteur 16 A dédié Coffret de communication

②

Coffret électrique Disjoncteur 16 A dédié Platine EDF NF C14-100 Cloison Coffret de communication

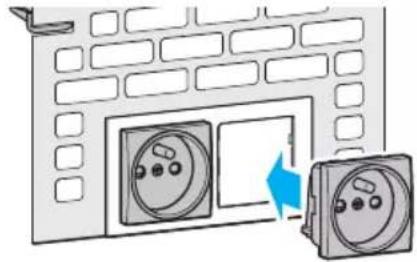

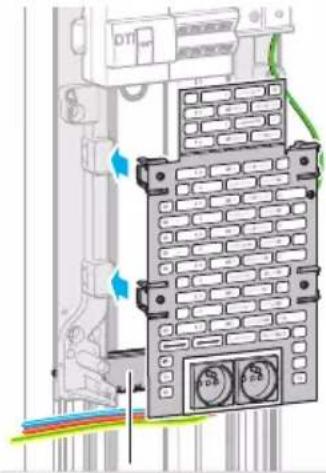

Pose et câblage des prises de courant

Positionnement des prises au choix

Exemple : position verticale

Clipsage et câblage des prises Reclipsage de la platine

Dénudage du fil rigide

Traverse inférieure à ne pas enlever: séparation des courants forts / courants faibles
1 201 301 300 6 11 501 500

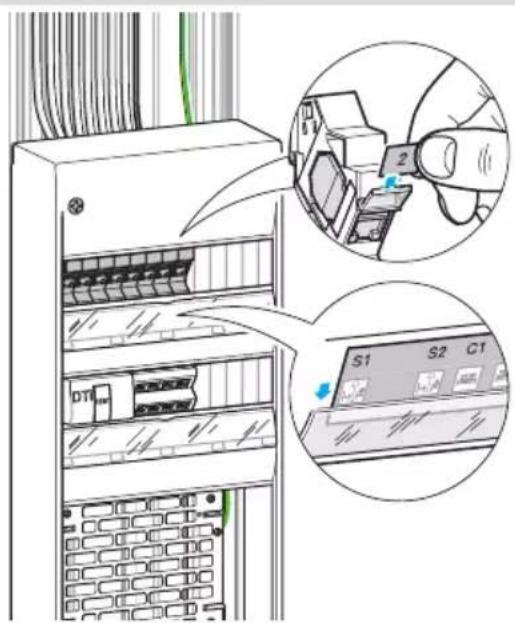

Repérage des connecteurs RJ45 Pose des cordons de brassage et repérage

(a) Pose des cordons de brassage RJ45
(b) Pose des clips de repérage et des serre-câbles scratch TN901

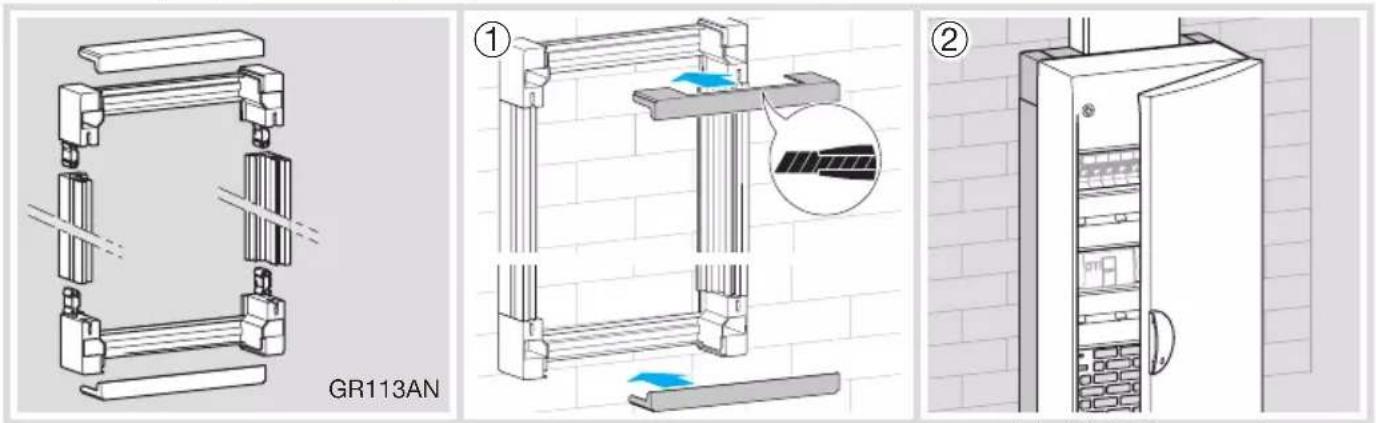

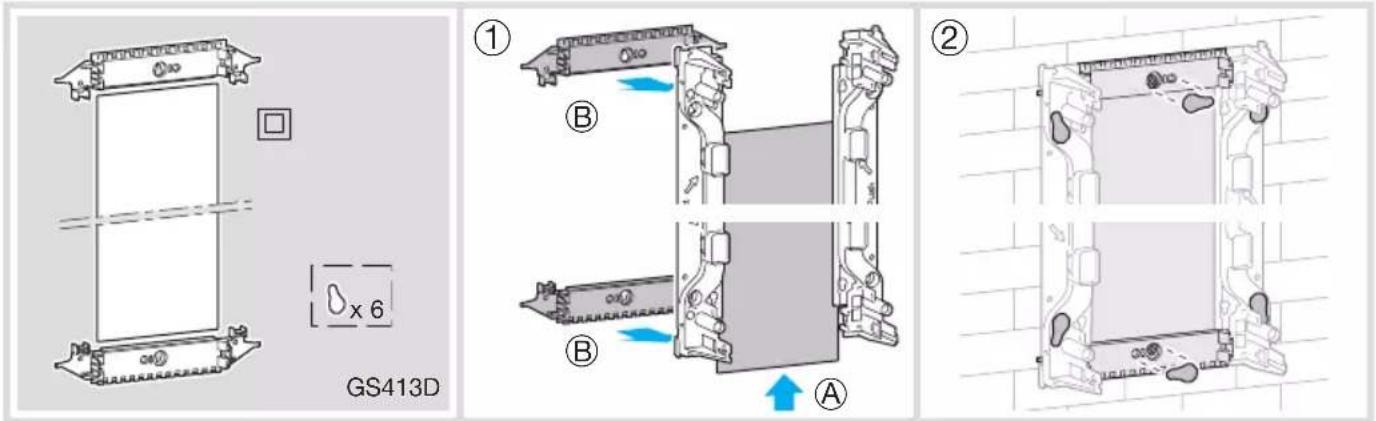

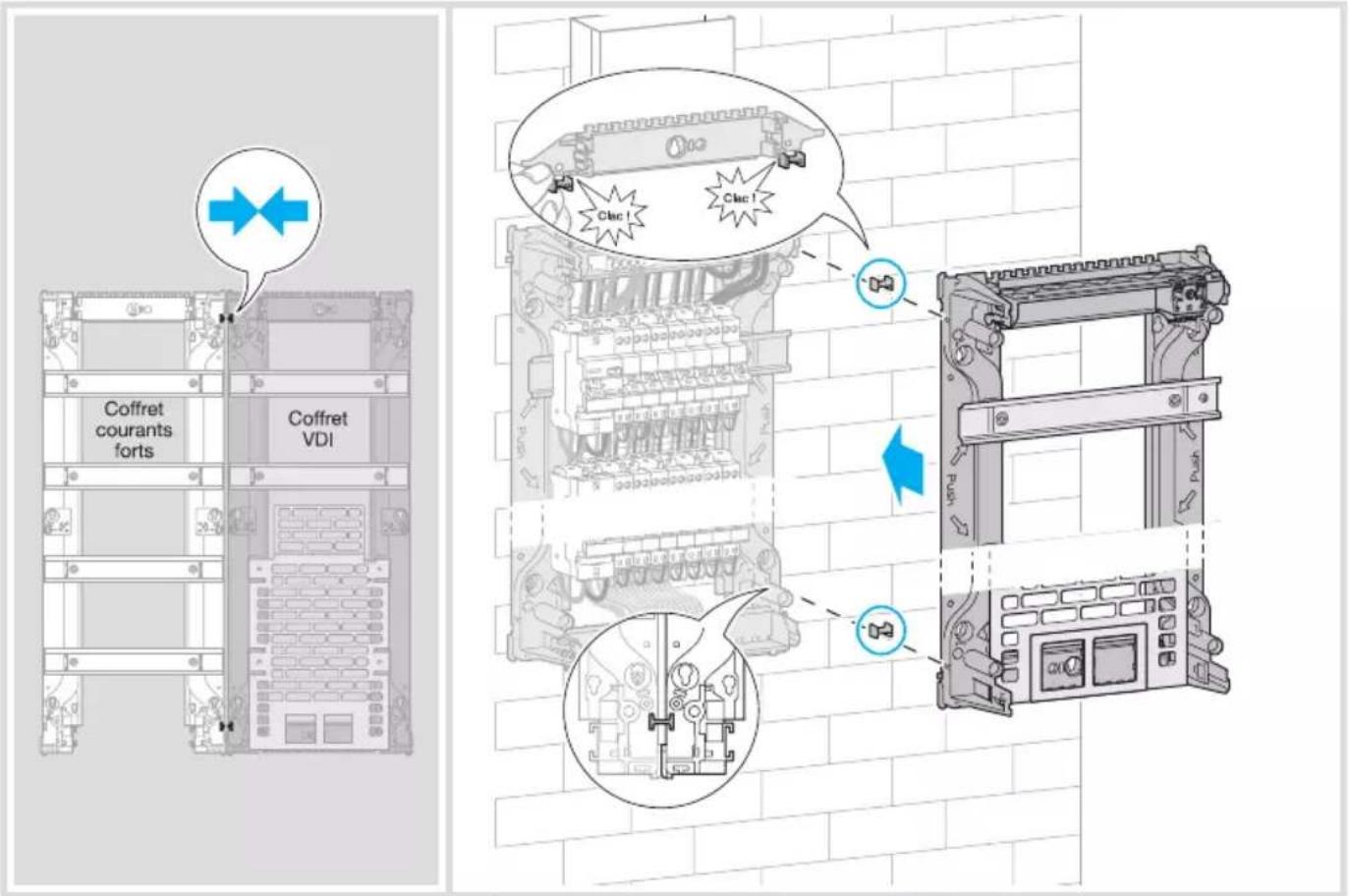

Association de coffrets

Coffret courants forts Coffret VDI

Plaque de fond (disponible en option)

GS413D ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y

Rehausse (disponible en option)

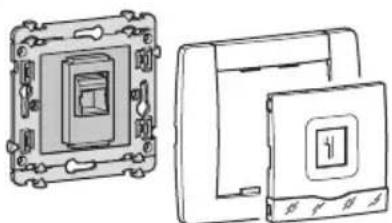

Produits disponibles en option

Filtre ADSL maître modulaire

TN121

TN211 atténuateur coaxial réglable 0-20 dB

TN221 amplificateur de ligne coaxial passif. Attention : il est impératif d'avoir un démodulateur pour que ce produit fonctionne.

TN231 coupleur TV herztienne/satellite

Prise RJ45 ou coaxiale de la gamme systo

Prise RJ45 ou coaxiale de la gamme kallysta

Prise RJ45 ou coaxiale de la gamme essensya

Composants livrés avec le coffret également disponibles en option

TN001S Connecteur RJ45 pour Grade 1

TN002S Connecteur RJ45 pour Grade 3

TN103S prise DTI

TN901 kit de fixation

TN902 kit de repérage

Garantie

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si, après expertise, notre service contrôle qualité ne détecte pas de défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.
