Type de produit	Tableau électrique
Marque	Hager
Modèle	VS418TTQ
Dimensions (L x H x P)	300 x 450 x 120 mm (estimation)
Poids	2,5 kg (estimation)
Alimentation	230 V / 400 V AC
Fréquence	50 / 60 Hz
Courant nominal	100 A (estimation)
Nombre de modules	18
Matériau du boîtier	Plastique ABS auto-extinguible
Indice de protection	IP30
Classe électrique	Classe II
Température de fonctionnement	-25°C à +60°C
Dissipation thermique admissible	Jusqu'à 40,9 W (à ΔT=30K)
Montage	Encastré ou saillie
Fonctions principales	Distribution et protection des circuits électriques, accueille disjoncteurs et interrupteurs différentiels
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation et maintenance par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées	Disponibles auprès de Hager (portes, bornes, etc.)
Garantie	2 ans (estimation)
Réparabilité	Modulaire, pièces remplaçables individuellement

FOIRE AUX QUESTIONS - VS418TTQ HAGER

Comment installer un tableau électrique Hager VS418TTQ ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Fixez le boîtier au mur (encastré ou saillie), connectez le câble d'alimentation aux bornes principales, puis montez les disjoncteurs et interrupteurs différentiels sur les rails DIN.

Combien de disjoncteurs puis-je installer dans ce tableau ?

Le VS418TTQ offre 18 modules de largeur 17,5 mm chacun. Vous pouvez y installer jusqu'à 18 disjoncteurs simples ou une combinaison de disjoncteurs et d'interrupteurs différentiels occupant plusieurs modules.

Quelle est la différence entre un tableau encastré et saillie ?

Le montage encastré nécessite une cavité dans le mur pour intégrer le tableau, offrant un aspect plus discret. Le montage saillie fixe le tableau directement sur le mur, plus simple à installer mais visible.

Puis-je utiliser ce tableau pour une maison individuelle ?

Oui, le VS418TTQ convient pour une maison individuelle ou un petit bâtiment. Sa capacité de 18 modules permet de couvrir les circuits courants (éclairage, prises, cuisine, etc.). Vérifiez le courant nominal et la puissance totale de votre installation.

Comment nettoyer le tableau électrique ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. Ne jamais utiliser de liquides ou de produits abrasifs. Pour l'intérieur, seul un professionnel doit intervenir.

Quels sont les accessoires compatibles avec le VS418TTQ ?

Hager propose des portes, kit de verrouillage, bornes de raccordement, rails DIN et étiquettes de repérage spécifiques pour ce modèle. Consultez le catalogue Hager.

Que faire en cas de déclenchement intempestif d'un disjoncteur ?

D'abord, identifiez le circuit concerné en débranchant les appareils. Si le disjoncteur se déclenche à nouveau, cela peut indiquer un court-circuit ou une surcharge. Faites appel à un électricien pour diagnostiquer.

Comment remplacer un disjoncteur défectueux ?

Coupez l'alimentation générale, ouvrez le tableau, retirez le disjoncteur défectueux en dégageant les clips, puis insérez le nouveau sur le rail DIN et reconnectez les fils. Confiez cette opération à un professionnel si vous n'êtes pas habilité.

Quelle est la capacité maximale en courant de ce tableau ?

Le courant nominal est estimé à 100 A pour l'alimentation générale. Chaque disjoncteur a sa propre capacité (ex: 16 A pour les prises). Ne dépassez pas la puissance totale autorisée par le tableau.

Où trouver la notice complète du Hager VS418TTQ ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également la demander par email en choisissant votre langue.

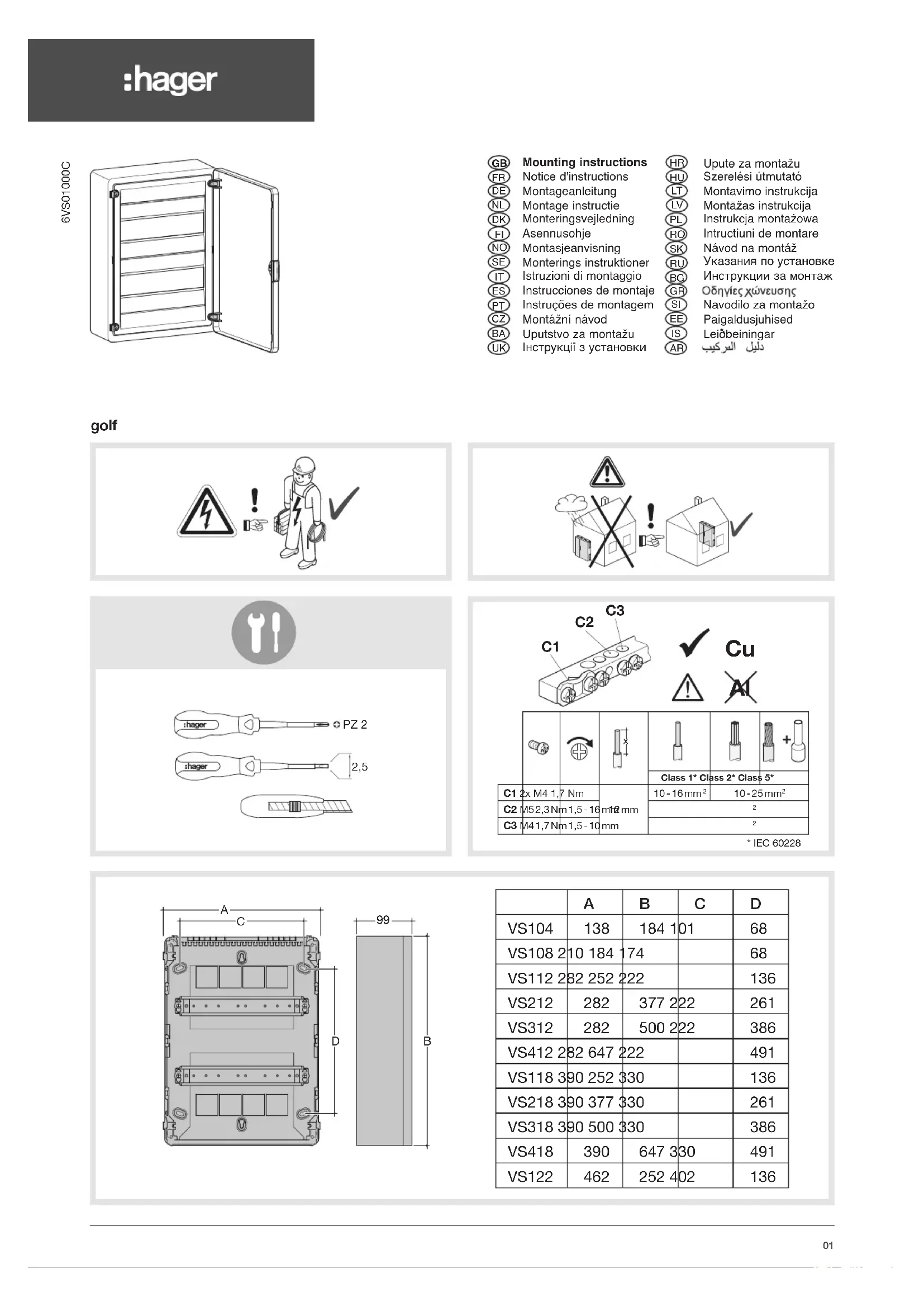

MODE D'EMPLOI VS418TTQ HAGER

Notice d'instructions

Montageanleitung

Montage instructie

Reference	Admissible thermal dissipation loss for wall mounted distribution boards at temperature rise ΔT*
	10K 15K 20K 25K 30K
VS112..4,3	7,1	10,1	13,3	16,7
VS212..5,6	9,2	13,2	17,4	21,8
VS312..6,9	11,4	16,3	21,5	27,0
VS412..8,5	14,0	20,0	26,4	33,1
VS118..5,8	9,5	13,7	18,0	22,6
VS218..7,4	12,3	17,6	23,2	29,1
VS318..9,1	15,0	21,5	28,3	35,6
VS418..10,1	16,8	23,7	33,1	40,9
