| Type de produit | Tableau électrique de répartition modulaire |
| Marque | Hager |
| Modèle | VS318TTQ |
| Catégorie | Tableau électrique |
| Dimensions (L x H x P) | 300 x 200 x 100 mm (environ) |
| Poids | 1,5 kg (environ) |
| Tension nominale | 230/400 V AC |
| Courant nominal | 63 A |
| Nombre de modules | 18 |
| Indice de protection | IP30 |
| Température de fonctionnement | -5 °C à +40 °C |
| Dissipation thermique admissible | Jusqu'à 35,6 W (à ΔT = 30 K) |
| Matériau | Plastique ABS auto-extinguible |
| Montage | Mural |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non abrasif |
| Sécurité | Conforme aux normes NFC 63-701 et CEI 60439 |
| Pièces détachées et réparabilité | Pièces disponibles via le service après-vente Hager |
FOIRE AUX QUESTIONS - VS318TTQ HAGER
Qu'est-ce que le tableau électrique Hager VS318TTQ ?
Le VS318TTQ est un tableau électrique modulaire de la marque Hager, conçu pour la distribution et la protection des circuits électriques dans les habitations et locaux tertiaires.
Combien de modules peut-il accueillir ?
Le VS318TTQ peut accueillir jusqu'à 18 modules (18 pas de 17,5 mm).
Peut-il être utilisé en extérieur ?
Non, ce tableau est prévu pour un usage intérieur uniquement. Son indice IP30 ne le protège pas contre les intempéries.
Quel est le courant maximal supporté ?
Le courant nominal maximal est de 63 A en fonction de la configuration et de la dissipation thermique.
Quels types de disjoncteurs sont compatibles ?
Il est compatible avec les disjoncteurs modulaires Hager de la gamme MCN et HNC, ainsi que les interrupteurs différentiels de la série CD.
Comment installer le tableau VS318TTQ ?
Fixez le tableau au mur à l'aide de vis appropriées, puis raccordez les conducteurs conformément aux schémas de la notice et aux normes électriques en vigueur.
Le tableau est-il livré avec une porte ?
Oui, le VS318TTQ est équipé d'une porte transparente en plastique, permettant de visualiser les appareillages sans l'ouvrir.
Est-il possible d'ajouter des modules ultérieurement ?
Oui, le tableau est conçu pour être évolutif. Vous pouvez rajouter des modules sur les emplacements libres ou remplacer des éléments existants.
Où trouver des pièces de rechange ?
Les pièces détachées (portes, bornes, peignes, etc.) sont disponibles auprès des revendeurs agréés Hager ou via le service après-vente.
Quelle est la durée de garantie ?
La garantie constructeur est de 2 ans à compter de la date d'achat, sous réserve d'une installation conforme.
Questions des utilisateurs sur VS318TTQ HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Tableau électrique au format PDF gratuitement ! Retrouvez votre notice VS318TTQ - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VS318TTQ de la marque HAGER.

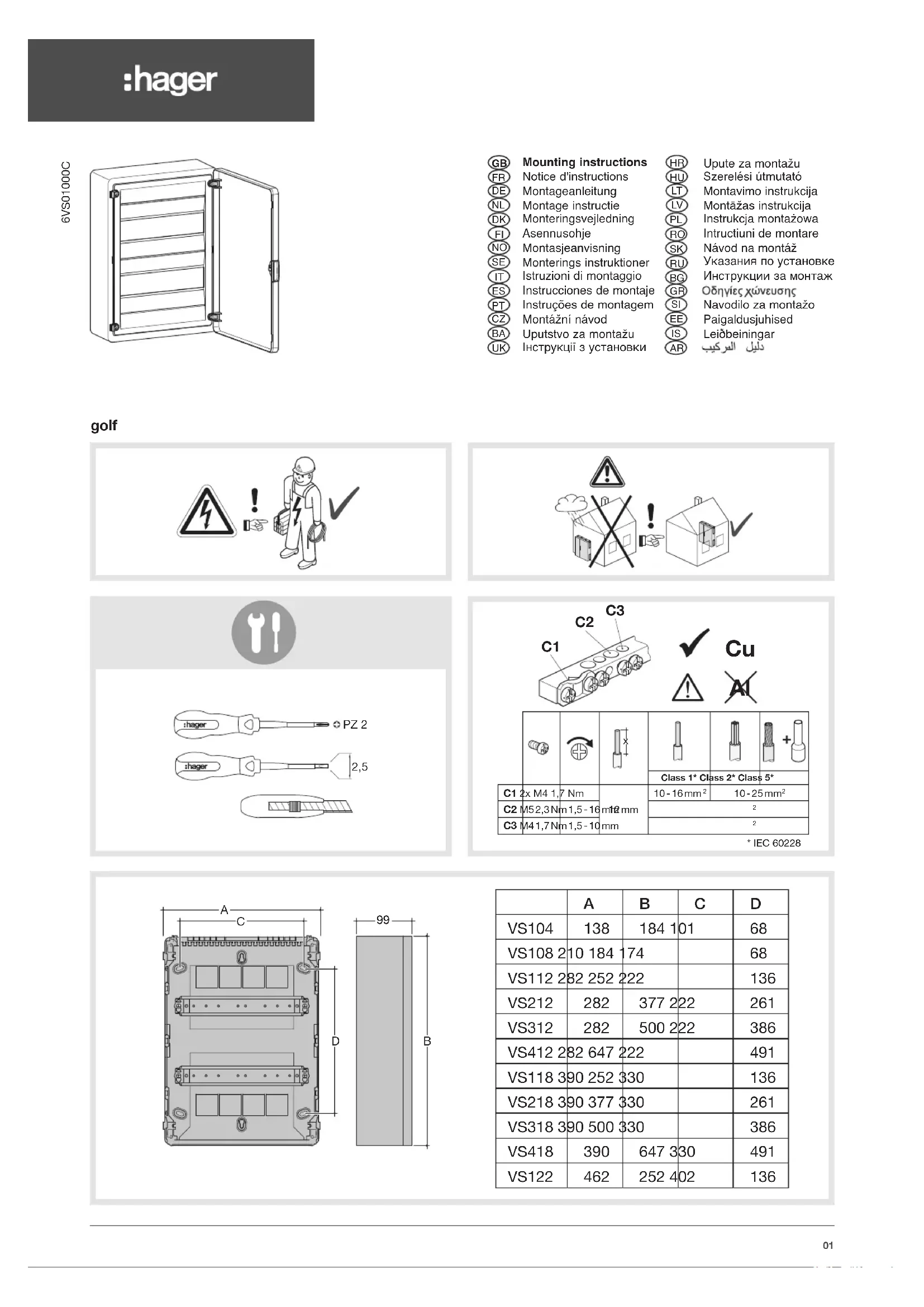

MODE D'EMPLOI VS318TTQ HAGER
Notice d'instructions
Montageanleitung
Montage instructie
| Reference | Admissible thermal dissipation loss for wall mounted distribution boards at temperature rise ΔT* | ||||
| 10K 15K 20K 25K 30K | |||||
| VS112.. 4,3 | 7,1 | 10,1 | 13,3 | 16,7 | |
| VS212.. 5,6 | 9,2 | 13,2 | 17,4 | 21,8 | |
| VS312.. 6,9 | 11,4 | 16,3 | 21,5 | 27,0 | |
| VS412.. 8,5 | 14,0 | 20,0 | 26,4 | 33,1 | |
| VS118.. 5,8 | 9,5 | 13,7 | 18,0 | 22,6 | |
| VS218.. 7,4 | 12,3 | 17,6 | 23,2 | 29,1 | |
| VS318.. 9,1 | 15,0 | 21,5 | 28,3 | 35,6 | |
| VS418.. 10,1 | 16,8 | 23,7 | 33,1 | 40,9 | |
