EV106 - Variateur d'éclairage HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	EV106
Type de produit	Variateur d'éclairage
Alimentation	230 V ~ 50 Hz
Consommation à vide	3 W
Dissipation maximale	1 W
Sortie de commande	1-10 V, 50 mA max
Nombre max de télévariateurs EV100/EV102 associés	30
Nombre max de ballasts 1-10V	25
Distance de raccordement max	50 m
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-20 °C à +60 °C
Section de raccordement (souple)	1 à 6 mm²
Section de raccordement (rigide)	1,5 à 10 mm²
Fonctions principales	Variation d'éclairage, paramétrage des niveaux min/max, vitesse de variation, extinction progressive
Type de commande	Boutons poussoirs locaux et à distance (230V~)
Affichage	Afficheur numérique du niveau d'éclairement (01-99%)
Protection	Installation par électricien qualifié, respect des normes en vigueur
Recyclage	Ne pas jeter avec les déchets ménagers, recycler selon la réglementation

FOIRE AUX QUESTIONS - EV106 HAGER

Comment régler le niveau d'éclairement maximum ?

Appuyer sur la touche ⊖ pour entrer en paramétrage jusqu'à afficher P2, puis utiliser les touches +/⊖ pour régler la valeur (51 à 99%), valider avec Ⓞk.

Combien de ballasts 1-10V peut-on commander ?

Jusqu'à 25 ballasts de type 2 mA.

Quelle est la consommation à vide du variateur ?

La consommation à vide est de 3 W.

Comment éteindre l'éclairage ?

Un appui bref sur le bouton ⏻ éteint ou allume au dernier niveau mémorisé.

Puis-je utiliser des boutons poussoirs lumineux ?

Oui, avec un courant max de 5 mA.

Quelle est la distance maximale de raccordement des boutons poussoirs ?

La distance maximale est de 50 m.

Comment programmer la vitesse d'extinction ?

En paramètre P4 (de 99 à 0 %), régler la durée de 0 à 99 secondes.

Que faire si l'appareil ne s'allume pas ?

Vérifier l'alimentation 230V~, les connexions et que l'installation a été réalisée par un électricien qualifié.

Puis-je utiliser le variateur avec des lampes LED ?

Le variateur est conçu pour ballasts 1-10V (fluorescentes). Pour LED, vérifier la compatibilité du ballast.

Comment réinitialiser les paramètres ?

La notice ne mentionne pas de réinitialisation. Contacter le support Hager pour assistance.

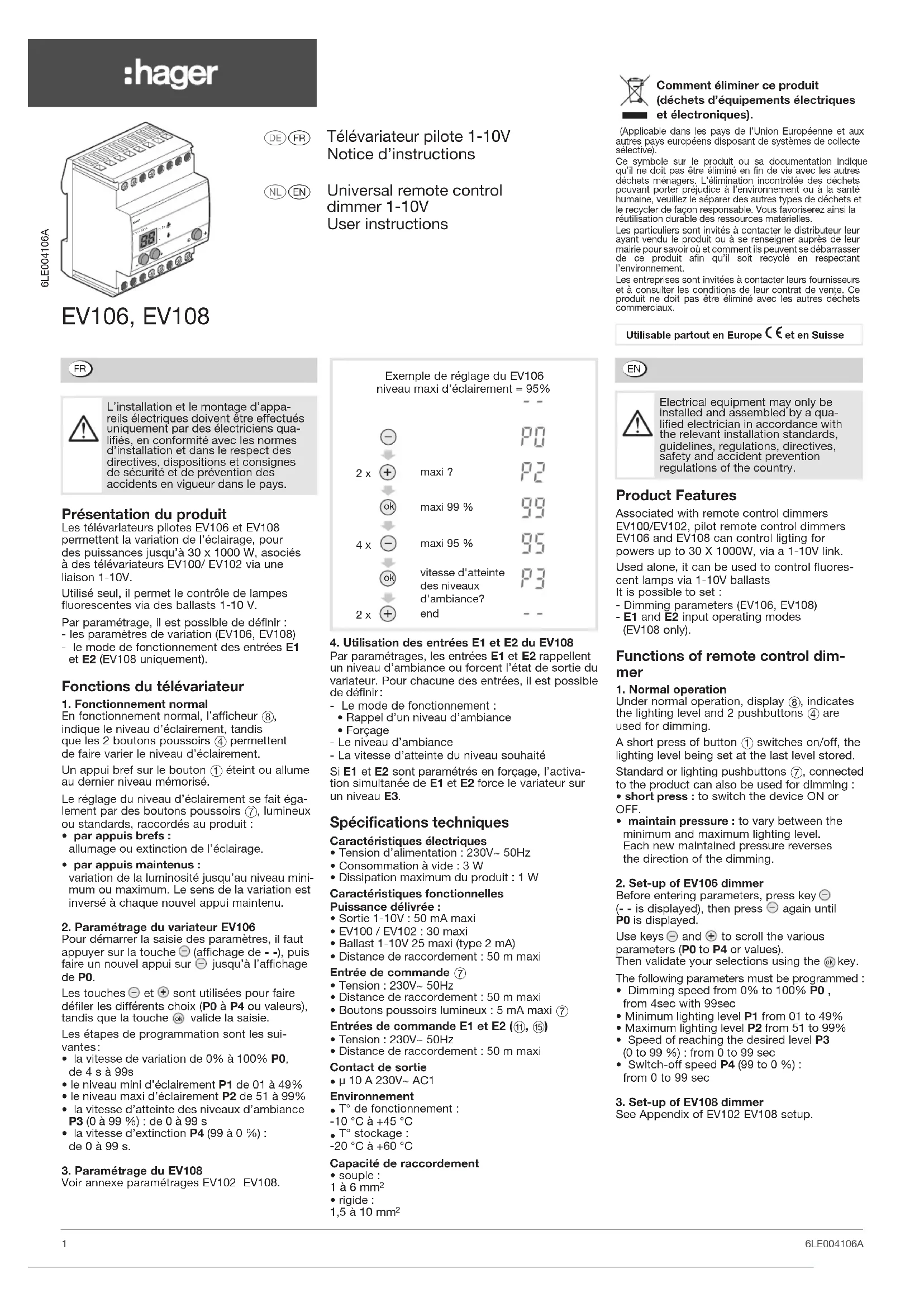

MODE D'EMPLOI EV106 HAGER

Télévariateur pilote 1-10V Notice d'instructions

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Présentation du produit

Les télévariateurs pilotes EV106 et EV108 permettent la variation de l'éclairage, pour des puissances jusqu'à 30 x 1000 W, associés à des télévariateurs EV100/ EV102 via une liaison 1-10V.

Utilisé seul, il permet le contrôle de lampes fluorescentes via des ballasts 1-10 V.

Par paramétrage, il est possible de définir : - les paramètres de variation (EV106, EV108)

- le mode de fonctionnement des entrées E1 et E2 (EV108 uniquement).

Fonctions du télévariateur

1. Fonctionnement normal

En fonctionnement normal, l'afficheur ⑧, indique le niveau d'éclairement, tandis que les 2 boutons poussoirs ④ permettent de faire varier le niveau d'éclairement.

Un appui bref sur le bouton ① éteint ou allume au dernier niveau mémorisé.

Le réglage du niveau d'éclairement se fait également par des boutons poussoirs ⑦, lumineux ou standards, raccordés au produit :

• par appuis brefs :

allumage ou extinction de l'éclairage.

• par appuis maintenus :

variation de la luminosité jusqu'au niveau minimum ou maximum. Le sens de la variation est inversé à chaque nouvel appui maintenu.

2. Paramétrage du variateur EV106

Pour démarrer la saisie des paramètres, il faut appuyer sur la touche ⊖ (affichage de - -), puis faire un nouvel appui sur ⊖ jusqu'à l'affichage de P0.

Les touches ⏻ et ⚠ sont utilisées pour faire défiler les différents choix (P0 à P4 ou valeurs), tandis que la touche Ⓞk valide la saisie.

Les étapes de programmation sont les suivantes:

• la vitesse de variation de 0% à 100% P0, de 4 s à 99s
• le niveau mini d'éclairement P1 de 01 à 49%
• le niveau maxi d'éclairement P2 de 51 à 99%
• la vitesse d'atteinte des niveaux d'ambiance P3 (0 à 99 %) : de 0 à 99 s
• la vitesse d'extinction P4 (99 à 0 %) : de 0 à 99 s.

3. Paramétrage du EV108

Voir annexe paramétrages EV102 EV108.

4. Utilisation des entrées E1 et E2 du EV108

Par paramétrages, les entrées E1 et E2 rappellent un niveau d'ambiance ou forcent l'état de sortie du variateur. Pour chacune des entrées, il est possible de définir :

• Le mode de fonctionnement :
  • Rappel d'un niveau d'ambiance
• Forçage
• Le niveau d'ambiance
• La vitesse d'atteinte du niveau souhaité

Si E1 et E2 sont paramétrés en forçage, l'activation simultanée de E1 et E2 force le variateur sur un niveau E3.

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation : 230V\~ 50Hz
  • Consommation à vide : 3 W
• Dissipation maximum du produit : 1 W

Caractéristiques fonctionnelles

Puissance délivrée :

• Sortie 1-10V : 50 mA maxi
  • EV100 / EV102 : 30 maxi
• Ballast 1-10V 25 maxi (type 2 mA)
  • Distance de raccordement : 50 m maxi

Entrée de commande ⑦

- Tension : 230V\~ 50Hz

• Distance de raccordement : 50 m maxi
- Boutons poussoirs lumineux : 5 mA maxi ⑦

Entrées de commande E1 et E2 (11, 15)

• Tension : 230V\~ 50Hz
• Distance de raccordement : 50 m maxi

Contact de sortie

- μ 10 A 230V\~ AC1

Environnement

• T° de fonctionnement :
-10 °C à +45 °C
- T° stockage
-20 °C à +60 °C

Capacité de raccordement

• souple :
  1 à 6 mm²
• rigide
  1,5 à 10 mm²

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe C ∈ et en Suisse

• EV100 / EV102 : 30 maxi

- Ballast 1-10V 25 maxi (type 2 mA)

• Distance of connection : 50 m maxi

Control input ⑦

• Voltage : 230V\~ 50Hz

• Distance of connection : 50 m maxi

• Lighted pushbuttons : 5 mA maxi ⑦

E1 and E2 control inputs (⑪, ⑮)

• Voltage : 230V\~ 50Hz

• Distance of connection : 50 m maxi

Output contact

- μ 10 A 230V\~ AC1

Environment

Présentation et raccordement du produit EV106 seul Diagram and connection of EV106 product only

Présentation et raccordement du produit EV108 seul Diagram and connection of EV108 product only

Association du télévariateur pilote EV106 ou EV108 avec des télévariateurs EV102/EV100 Association of pilot remote control dimmer EV106 or EV108 with remote control dimmers EV102/ EV100

• EV100 / EV102 : maximal 30
