WE256 - Prise TV/FM/SAT HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise TV/FM/SAT
Marque	Hager
Modèle	WE256
Impédance	75 Ω
Connecteurs	TV : mâle, FM : femelle, SAT : type F
Normes	NF EN 50083, UTE 90123, UTE 90125
Nombre d'entrées	1 entrée SAT
Courant admissible	500 mA
Perte d'insertion	< 1 dB
Matériau	Plastique ABS
Couleur	Blanc
Dimensions (mm)	80 x 80 x 40 (standard encastré)
Poids	150 g
Alimentation	Passive, sans alimentation
Température de fonctionnement	-10 °C à 40 °C
Montage	Encastré dans boîte d'encastrement 60 mm
Nettoyage	Chiffon doux et sec, sans solvants
Indice de protection	IP20
Garantie	2 ans

FOIRE AUX QUESTIONS - WE256 HAGER

Comment installer la prise Hager WE256 ?

Coupez le courant. Repérez les câbles coaxiaux : TV (mâle), FM (femelle), SAT (type F). Raccordez-les aux connecteurs correspondants à l'arrière de la prise. Fixez la prise dans la boîte d'encastrement (profondeur 60 mm). Remettez le courant et testez les signaux.

Quels types de câbles utiliser avec le WE256 ?

Utilisez des câbles coaxiaux 75 Ω. Pour la TV : câble avec fiche mâle (type IEC). Pour la FM : câble avec fiche femelle (type coaxial). Pour le SAT : câble avec connecteur F mâle.

Le WE256 nécessite-t-il une alimentation électrique ?

Non, la prise WE256 est passive et ne nécessite aucune alimentation électrique. Elle transmet le signal sans amplification.

Quelle est la différence entre le WE256 et le WE257 ?

Le WE256 possède 1 entrée SAT tandis que le WE257 possède 2 entrées SAT. Le WE256 convient pour un récepteur unique, le WE257 pour deux récepteurs ou un décodeur double.

Puis-je utiliser le WE256 pour la TNT et le satellite en même temps ?

Oui, le WE256 est conçu pour distribuer les signaux TV, FM et SAT simultanément via ses trois connecteurs dédiés.

Que faire si le signal TV est faible après installation ?

Vérifiez la qualité des connexions coaxiales (bien serrées). Assurez-vous que le câble est en bon état et que la longueur ne dépasse pas 20 mètres. Si le problème persiste, un amplificateur de signal peut être nécessaire.

Le WE256 est-il compatible avec les box internet ou les décodeurs ?

Oui, les connecteurs standards (TV mâle, FM femelle, SAT type F) sont compatibles avec la majorité des box et décodeurs. Utilisez un adaptateur si nécessaire.

Comment nettoyer la prise WE256 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Débranchez les câbles avant nettoyage.

Le WE256 supporte-t-il le 4K ou la HD ?

Oui, la prise transmet les signaux jusqu'à 2,4 GHz, ce qui est suffisant pour la HD et la 4K sans perte de qualité.

Où trouver les pièces de rechange pour le WE256 ?

Contactez le service après-vente Hager ou un revendeur agréé. Les pièces d'usure comme les connecteurs coaxiaux sont disponibles séparément. La garantie est de 2 ans.

MODE D'EMPLOI WE256 HAGER

:hager

Technical line drawing of a square mechanical component with mounting flanges and central bore (no text or symbols)

FR

EN

DE

IT

ES

NL

WE25... essensya

WE250	WE253	WE256WE257	WE258	WE259

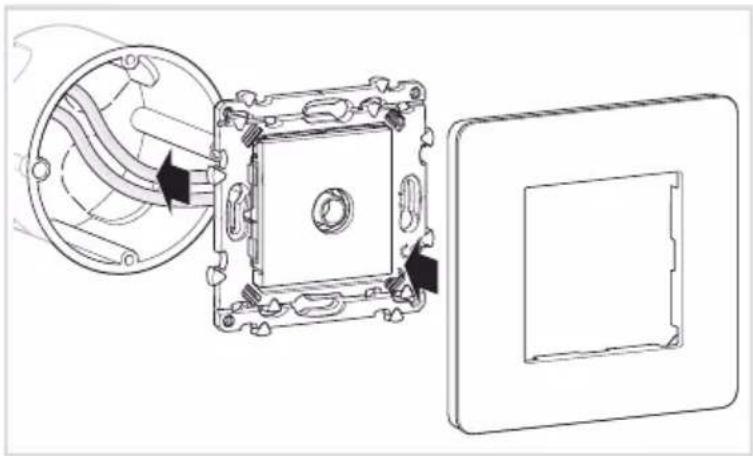

Montage / Assembly / Montage / Montaggio / Montaje / Montage

Technical line drawing of a mechanical assembly showing internal components and a separate view (no text or symbols)

Caractéristiques techniques	Technical specifications	Technische Daten
Impédance : 75 ΩRaccordement :- TV : Mâle- FM : Femelle- SAT : Type “F”Normes :- NF EN 50083- UTE 90123- UTE 90125	Impedance : 75 ΩRaccordement :- TV : Male- FM : Female- SAT : Type “F”Standards:- NF EN 50083- UTE 90123- UTE 90125	Impedanz : 75 ΩRaccordement :- TV : Stecker- FM : Buchse- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125
Caratteristiche tecniche	Especificaciones técnicas	Technische kenmerken
Impedenza : 75 ΩRaccordement :- TV : Maschio- FM : Femmina- SAT : Tipo “F”Norme :NF EN 50083- UTE 90123- UTE 90125	Impedancia : 75 ΩRaccordement :- TV : Maschio- FM : Fémea- SAT : Tipo “F”Normas :- NF EN 50083- UTE 90123- UTE 90125	Impedantie : 75 ΩRaccordement :- TV : Mannelijk- FM : Vrouwelijk- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125

Montage / Assembly / Montage / Montaggio / Montaje / Montage

					4-3047	-6887,5-108	120-470	470-862950	-2400
					Ref. Type.		dB	mA	MHz	MHz
		WE250 Prise directe / Direct socketEnddose / Presa diretta / Tomadirecta / Rechtstreeks contact		< 1 dB	500 mA	TV			RADIOFM	TV
		WE253 Prise directe / Direct socket / Enddose /Presa diretta / Toma directa /Rechtstreeks contact		< 1 dB	500 mA
		WE256 Prise 1 entrée / Socket 1 input / Dose1 Eingang / Presa 1 entrata / Toma 1entrada / Contact 1 ingang			SAT500 mA					SAT
SAI		WE257 Prise 2 entrées / Socket 2 inputs / Dose2 Eingänge / Presa 2 entrate / Toma 2entradas / Contact 2 ingangen			SAT500 mA
		WE258 Prise directe double type F / Doubledirect socket type F/ Doppellt EnddoseTyp F /Toma directa typo F/Rechtstreeks contact type F		<4 dB						SAT
		WE259 Prise passage / Throughpass socket /Durchgangsdose / Presa passante /Toma de paso / Voorbijgaand contact		<1 dB	500 mA

Coaxial / Coaxial / Koaxial / Coassiale / Coaxial / Coaxiaal

TV + FM + SAT
①

WE256 WE257

②

Technical line drawing of a mechanical component enclosed in a frame (no text or symbols)

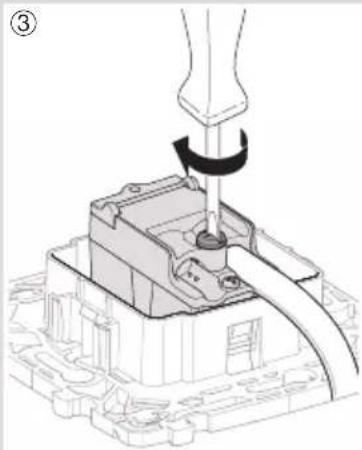

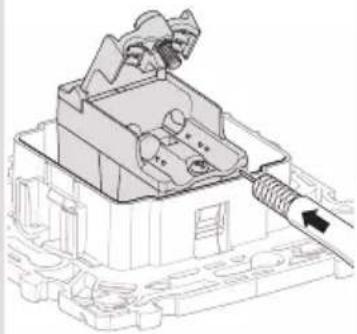

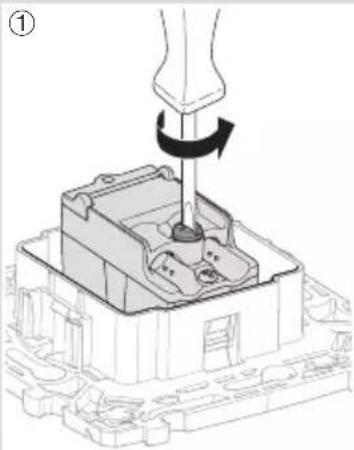

WE250, WE259

Technical line drawing of a mechanical assembly with a tool inserted, showing a rotating component (no text or symbols)

②

Technical line drawing of a mechanical assembly with a tool inserted (no text or symbols)

Technical illustration of a mechanical assembly with a tool inserted, showing a component being inserted (no text or symbols present)

Technical line drawing of a mechanical component with mounting holes and internal structure (no text or symbols)

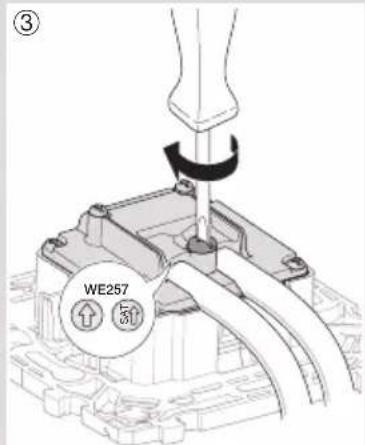

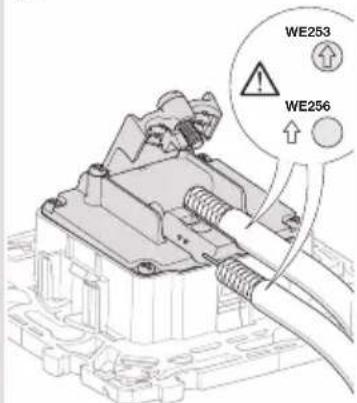

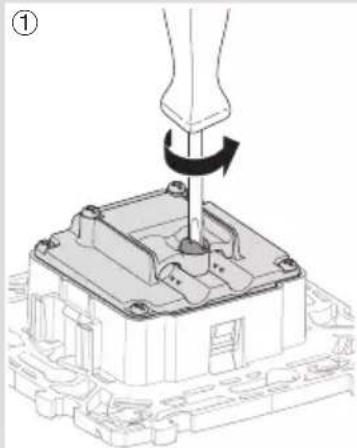

WE253, WE256, WE257

Mechanical assembly diagram showing a turning tool interacting with a component (no text or symbols visible)

②
