WE259 - Câble coaxial HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise coaxiale de passage
Marque	Hager
Modèle	WE259
Impédance	75 Ω
Connectique TV	Mâle (type IEC)
Connectique FM	Femelle (type IEC)
Connectique SAT	Type “F”
Normes	NF EN 50083, UTE 90123, UTE 90125
Atténuation	< 1 dB
Courant maxi	500 mA (pour alimentation LNB)
Fonctions	TV + FM + SAT
Type de montage	Encastré (prise passage)
Dimensions (approx.)	80 x 80 x 40 mm
Poids (approx.)	100 g
Matériau	Plastique blanc, contacts métalliques
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement en intérieur, respecter les normes en vigueur
Réparabilité	Pièces détachées disponibles via service après-vente Hager

FOIRE AUX QUESTIONS - WE259 HAGER

Comment installer la prise coaxiale WE259 ?

L'installation se fait en encastré dans un boîtier mural standard. Raccordez les câbles coaxiaux aux connecteurs appropriés : TV (mâle), FM (femelle) et SAT (type F). Respectez le schéma de montage fourni dans la notice.

Quelle est l'impédance de la prise WE259 ?

L'impédance est de 75 ohms, conforme aux standards des installations TV et satellite.

Cette prise est-elle compatible avec la TNT ?

Oui, elle est compatible avec la TNT via le connecteur TV mâle. Assurez-vous que votre antenne est adaptée.

Puis-je utiliser la prise WE259 pour la FM ?

Oui, le connecteur FM femelle permet de raccorder une antenne FM pour la radio.

Le passage du signal satellite est-il possible ?

Oui, grâce au connecteur type F, vous pouvez relier un satellite. La prise supporte un courant de 500 mA pour alimenter le LNB.

Quelle est l'atténuation du signal ?

L'atténuation est inférieure à 1 dB, garantissant une perte de signal minimale.

Cette prise peut-elle être utilisée à l'extérieur ?

Non, elle est conçue pour une utilisation en intérieur uniquement. Pour l'extérieur, utilisez des boîtiers étanches adaptés.

Quels outils sont nécessaires pour le montage ?

Un tournevis, une pince à dénuder et éventuellement une clé pour les connecteurs. Suivez les étapes de la notice.

Où trouver les pièces de rechange ?

Contactez le service après-vente Hager ou un revendeur agréé. Les pièces détachées sont disponibles pour les modèles WE250/WE259.

Que faire si la prise ne fonctionne pas ?

Vérifiez les connexions des câbles, l'état des connecteurs et assurez-vous que l'installation est conforme aux normes. Si le problème persiste, contactez un installateur professionnel.

MODE D'EMPLOI WE259 HAGER

:hager

Technical line drawing of a square mechanical component with mounting flanges and central bore (no text or symbols)

FR
EN
DE
IT
ES
NL

WE25...

essensya

WE250	WE253	WE256WE257	WE258	WE259

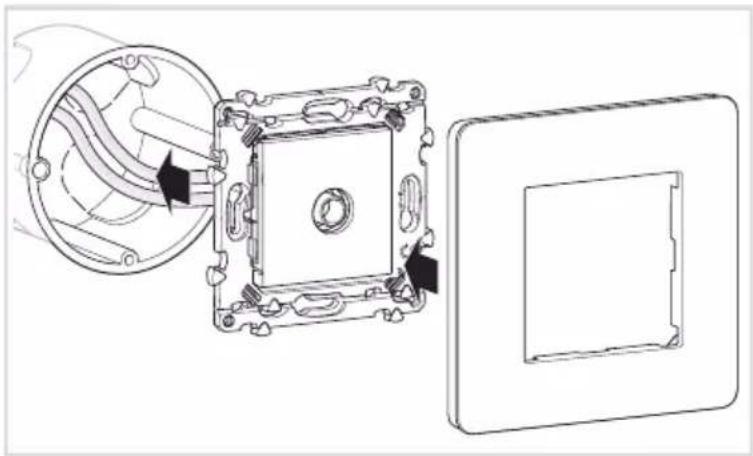

Montage / Assembly / Montage / Montaggio / Montaje / Montage

Technical line drawing of a mechanical assembly showing internal components and a separate view (no text or symbols)

Caractéristiques techniques	Technical specifications	Technische Daten
Impédance : 75 ΩRaccordement :- TV : Mâle- FM : Femelle- SAT : Type “F”Normes :- NF EN 50083- UTE 90123- UTE 90125	Impedance : 75 ΩRaccordement :- TV : Male- FM : Female- SAT : Type “F”Standards:- NF EN 50083- UTE 90123- UTE 90125	Impedanz : 75 ΩRaccordement :- TV : Stecker- FM : Buchse- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125
Caratteristiche tecniche	Especificaciones técnicas	Technische kenmerken
Impedenza : 75 ΩRaccordement :- TV : Maschio- FM : Femmina- SAT : Tipo “F”Norme :NF EN 50083- UTE 90123- UTE 90125	Impedancia : 75 ΩRaccordement :- TV : Maschio- FM : Fémea- SAT : Tipo “F”Normas :- NF EN 50083- UTE 90123- UTE 90125	Impedantie : 75 ΩRaccordement :- TV : Mannelijk- FM : Vrouwelijk- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125

Montage / Assembly / Montage / Montaggio / Montaje / Montage

					4-3047	-6887,5-108	120-470	470-862950	-2400
					Ref. Type.		dB	mA	MHz	MHz	MHz
	[3480]	WE250 Prise directe / Direct socketEnddose / Presa diretta / Tomadirecta / Rechtstreeks contact		< 1 dB	500 mA	TV		RADIOFM	TV		SAT
	TV FM	WE253 Prise directe / Direct socket / Enddose /Presa diretta / Toma directa /Rechtstreeks contact		< 1 dB	500 mA
	DK3D [7352] AT	WE256 Prise 1 entrée / Socket 1 input / Dose1 Eingang / Presa 1 entrata / Toma 1entrada / Contact 1 ingang			SAT500 mA
		WE257 Prise 2 entrées / Socket 2 inputs / Dose2 Eingänge / Presa 2 entrate / Toma 2entradas / Contact 2 ingangen			SAT500 mA
		WE258 Prise directe double type F / Doubledirect socket type F/ Doppellt EnddoseTyp F /Toma directa typo F/Rechtstreeks contact type F		<4 dB							SAT
	[4HTS]	WE259 Prise passage / Throughpass socket /Durchgangsdose / Presa passante /Toma de paso / Voorbijgaand contact		<1 dB	500 mA

Coaxial / Coaxial / Koaxial / Coassiale / Coaxial / Coaxiaal

TV + FM + SAT

Technical line drawing of an electrical switch or relay component enclosed in a frame (no text or symbols)

WE250, WE259

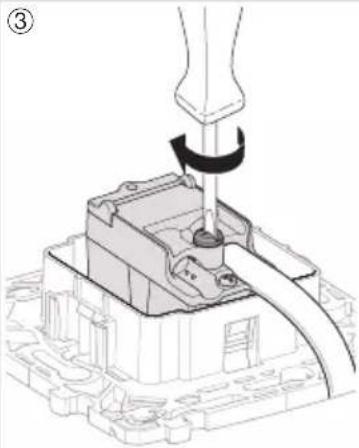

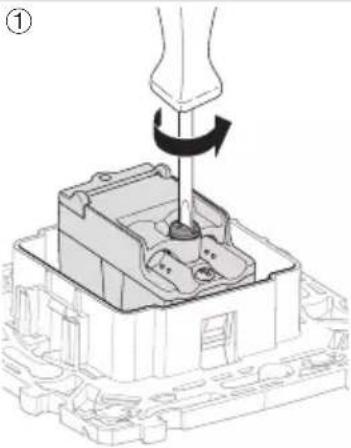

Technical line drawing of a mechanical assembly with a tool inserted, showing internal components and motion direction (no text or symbols)

Technical line drawing of a mechanical component with a hand inserting a screw into it (no text or symbols present)

Technical illustration of a mechanical assembly with a tool inserted, showing a component being inserted (no text or symbols present)

Technical line drawing of a mechanical housing or enclosure with mounting brackets and internal components (no text or symbols)

WE253, WE256, WE257

Mechanical assembly diagram showing a turning tool interacting with a component (no text or symbols visible)
