WE314 - Thermostat HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance électronique avec entrée fil pilote 6 ordres
Marque	Hager
Modèle	WE314
Tension d'alimentation	230 V ~ 50 Hz
Plage de réglage	+5 °C à +30 °C
Température d'utilisation	0 °C à 50 °C
Température de stockage	-20 °C à +60 °C
Relais de sortie	8 A (cos φ = 1)
Indice de protection	IP 21
Capacité de raccordement	1 x 2,5 mm²
Mode de fonctionnement	Méorisé indéfiniment
Réduction faible inertie	-3 °C (convecteur traditionnel)
Réduction grande inertie	-1 °C (plancher chauffant)
Température hors-gel	7,5 °C fixe
Commutateur	OFF / Manuel (icône main) / Auto
Fonctions fil pilote	Confort, Réduit, Hors-gel, Arrêt, Eco 1, Eco 2
Hauteur d'installation conseillée	1,5 m du sol sur mur intérieur
Type de régulation par défaut	Grande inertie (plancher rayonnant électrique)
Réglage du type d'inertie	Oui, par séquence de manipulation (voir notice)

FOIRE AUX QUESTIONS - WE314 HAGER

Comment installer le thermostat Hager WE314 ?

Installez le thermostat à environ 1,5 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute source de chaleur (lampe, téléviseur, tuyau de chauffage, courant d'air). Le raccordement électrique doit être effectué par un professionnel habilité.

Comment passer du mode grande inertie à faible inertie ?

Pour passer en faible inertie (convecteur traditionnel) : placez le commutateur sur OFF, réglez la température en butée minimale, puis mettez sur AUTO, réglez en butée maximale, remettez sur OFF, réglez en butée minimale, et enfin placez sur AUTO. Le commutateur clignote rapidement pendant 3 secondes pour confirmer le changement. Chaque étape doit être réalisée en moins de 15 secondes.

Que signifie le clignotement du commutateur ?

Un clignotement rapide pendant 3 secondes indique que le thermostat est en mode faible inertie. Un clignotement de 3 fois en 3 secondes indique le mode grande inertie (par défaut). Ce signal apparaît après avoir modifié le type d'installation.

Quelle est la plage de température réglable ?

La plage de réglage est de +5 °C à +30 °C. Il est possible de limiter cette plage en ajustant les disques bleu (min) et rouge (max) sous le bouton de réglage.

Comment limiter la plage de température ?

Retirez le bouton de réglage de température (A), soulevez l'ergot de limitation (B), puis ajustez le disque rouge pour la température maximale et le disque bleu pour la température minimale. Replacez l'ergot et le bouton.

Qu'est-ce que le fil pilote 6 ordres ?

Le fil pilote permet de commander le chauffage à distance via un programmateur ou gestionnaire d'énergie. Les 6 ordres sont : Confort (température réglée), Réduit (économie), Hors-gel (7,5 °C), Arrêt (chauffage coupé), Eco 1 et Eco 2 (niveaux demandés par le gestionnaire en option Tempo).

Quelle est la tension d'alimentation du WE314 ?

La tension d'alimentation est de 230 V ~ 50 Hz. Le thermostat est de classe II et possède un indice de protection IP 21.

Le thermostat peut-il commander un plancher chauffant ?

Oui, le thermostat est configuré par défaut en mode grande inertie pour plancher chauffant électrique. Il peut piloter directement un chauffage jusqu'à 8 A (1800 W), mais pour une charge supérieure à 4,5 A (1100 W), il est recommandé d'utiliser un relais externe.

Comment vérifier le type de régulation actuel ?

Placez le commutateur sur OFF, réglez la température en butée minimale, puis en butée maximale et revenez en butée minimale en moins de 10 secondes. Le commutateur clignote 3 fois en 3 secondes pour grande inertie, ou rapidement pendant 3 secondes pour faible inertie.

Comment utiliser le thermostat en mode manuel ?

Placez le commutateur sur la position Manuel (icône main). Le thermostat ignore alors les ordres du fil pilote et maintient la température réglée avec le bouton central.

MODE D'EMPLOI WE314 HAGER

Thermostat d'ambiance électronique
avec entrée fil pilote 6 ordres
Installation

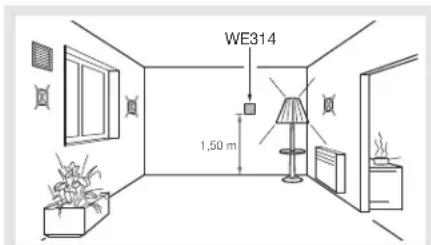

Le thermostat d'ambiance doit être installé à environ 1,5 m du sol, sur un mur interieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, tuyau de chauffage, courant d'air.

Description

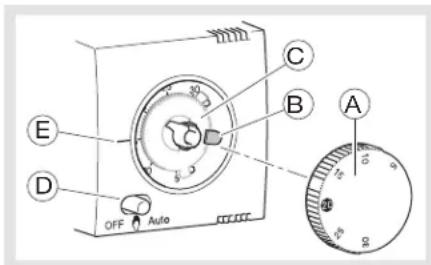

Bouton de reglage de temperature.
Ergot de limitation d'échelle.
Disque (bleu et rouge).
Commutateur OFF/ (Manuel)/Auto.
E Pointeur de temperature.
Le commutateur devient lumineux lorsque le chauffage est en fonction.

Fonctionnement du thermostat

• Position OFF: thermostat à l'arret. Position utilisée pour vérifier le type de régulation (grande/faible inertie).
• Position (manuel) : le thermostat ne tient pas compte des ordres du fil pilote.
• Position AUTO: la temperature est régulée en fonction des ordres via le fil pilote. La température de comport est celle ajustée avec le bouton central.

Principe du fil pilote 6 ordres

Cette connexion reliée à un programmeur ou à un gestionnaire d'énergie permet, en mode automatique, de pilotier le chauffage de la façon suivante :
- Température confert = température régée sur le thermostat.
- Température réduit = température économique utilisée pendant la nuit ou des absences de courte durée.
- Température hors-gel: 7,5 °C fixe. - Arrêt = arrêt du chauffage (délesta.
- Eco 1 / Eco 2 = niveau de température demandé par un gestionnaire d'énergie pendant les périodes sensibles de l'option Tempo.

Raccordement electrique Verification du mode

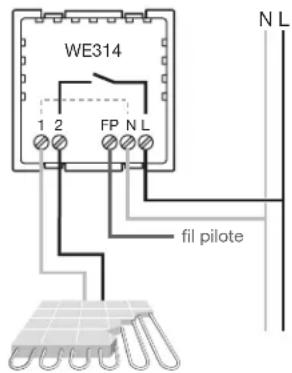

Branchement direct

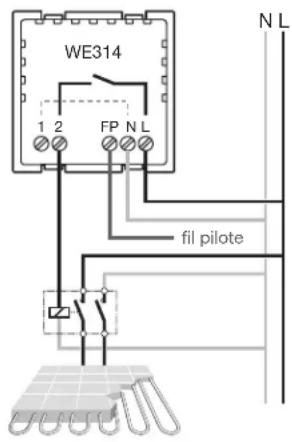

Branchement avec relais externe

Connector directement le chauffage sur les bornes de sortie (Neutre passant) pour un plancher chauffant inférieur a 8A (1800 W).

Cependant, pour un fonctionnement optimal du thermostat, il est préférent de connecter le chiffage via un relais pour toute valeur supérieure à 4,5A (1100 W).

Modification du type d'installation (faible/grande inertie)

0

Le thermostat est créé en mode "grande inertie" (plancher chauffant électrique). Pour passer en faible inertie (convecteur traditionnel) suivre la série décrite :

0- Pour débuter, placer le commutateur sur OFF et la temperature en "butte minimale".

1- Placer le commutateur sur AUTO.
2- Regler la températe en "butée maximale".
3- Placer le commutateur sur OFF.
4- Regler la température en "butée minimale".
5- Placer le commutateur sur AUTO.

A la fin de la séquence, le commutateur clignote rapidement pendant 3 secondes pour signaler le changement de mode faible inertia et clignote

3 fois en 3 secondes pour une grande inertie. Si plus de 15 secondes s'écoulent entre les différentes étapes il faut recommencer la série à l'étape 0.

de fonctionnement

(faible inertie)
3 seconds

0- Placer le commutateur sur OFF.

Régler la température en "butée minimale". 1- Régler la température en "butée maximale".
2- Retour en "butée minimale".

Le commutateur clignote 3 fois en 3 secondes : grande inertie (plancher rayonnant electrique). Le commutateur clignote rapidement pendant

3 secondes : faible inertia (convecteur traditionnel).

Attention: l'etape 0 à 2 doit être effectuee en moins de 10 secondes.

Cette manipulation ne dérège en rien

lethermostat et peutetre realizede volunteered.

Limitation de la plage de température

La plage de température peut être réduite de la façon suivante :

1- Enlever le bouton de réglée de température (A)
2- Soulever l'ergot de limitation (B)

3-Ajuster le disque rouge @fin de définir

la température maximale désirée.

4-Ajuster le disque bleu @in de définir

la température minimale désirée.

5-Replacer I'ergot B

6-Replacer le bouton A

\section*{Caracteristiques techniques}

Tension d'alimentation: 230 V, 50 Hz.
- Plage de réglage: +5 °C à +30 °C.
- Température d'utilisation: 0^ à 50^ .
- Température de stockage: -20 °C à +60 °C.
-Relais desorting 8A cos = 1
-Classe II.
- Indice de protection : IP 21
- Capacité de raccordement : 1 x 2,5 mm²
- Mode de fonctionnement méorisé indéfiniment.
- Réduit = -1 °C grande inertie / -3 °C faible inertie.

Recommendations

Appareil à installer uniquement par un professionnel habilité. N'utiliser que les pieces d'origine. Ne pas utiliser le produit sans les protections externes.

FR
GB

WE314

essensya
