| Type de produit | Prise de courant murale pour signaux TV/FM/SAT |
| Marque | Hager |
| Modèle | WE250G |
| Impedance | 75 Ω |
| Affaiblissement | < 1 dB |
| Courant maxi | 500 mA |
| Connecteurs | TV : mâle, FM : femelle, SAT : type F |
| Normes | NF EN 50083, UTE 90123, UTE 90125 |
| Fonctions principales | Prise directe pour réception TV, FM et SAT |
| Dimensions (L x l x H) | 80 x 80 x 40 mm (estimation) |
| Poids | ~100 g |
| Alimentation | Passive (aucune alimentation requise) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. |
| Sécurité | Respecter les normes en vigueur. Débrancher avant toute intervention. |
| Pièces détachées et réparabilité | Contacter le service après-vente Hager. Pas de pièces détachées grand public. |
| Informations générales | Utilisation en intérieur. Température de fonctionnement : -10°C à 40°C. |
FOIRE AUX QUESTIONS - WE250G HAGER
Comment installer la prise WE250G ?
La prise se monte dans un boîtier d'encastrement standard (Ø 60 mm). Raccorder le câble coaxial en respectant les connecteurs TV (mâle), FM (femelle) et SAT (type F). Serrer les vis et clipser le mécanisme.
Quels types de signaux supporte-t-elle ?
Elle supporte les signaux TV (télévision), FM (radio) et SAT (satellite) avec une impédance de 75 Ω.
L'affaiblissement est-il important ?
Non, l'affaiblissement est inférieur à 1 dB, ce qui garantit une excellente qualité de signal.
Puis-je utiliser cette prise pour le courant électrique ?
Non, cette prise est conçue uniquement pour les signaux coaxiaux (TV/FM/SAT). Ne pas l'utiliser pour le courant secteur.
Quelle est la différence entre WE250, WE253, WE256, etc. ?
Le WE250 est une prise directe (une sortie). WE253 est également directe, WE256 a une entrée SAT, WE257 a deux entrées SAT, WE258 est une prise double type F, WE259 est une prise passage.
La prise est-elle compatible avec les installations en série ?
Oui, elle peut être utilisée dans une installation en série (passage) si nécessaire, mais le modèle WE259 est spécifiquement prévu pour le passage.
Quelles sont les normes respectées ?
Elle respecte les normes NF EN 50083, UTE 90123 et UTE 90125.
Comment nettoyer la prise ?
Utiliser un chiffon sec et doux. Éviter les produits chimiques ou abrasifs qui pourraient endommager les contacts.
Où trouver la notice détaillée ?
La notice est disponible gratuitement en téléchargement sur notice-facile.com au format PDF.
Que faire en cas de panne ?
Vérifier les connexions et les câbles. Si le problème persiste, contacter le service après-vente Hager.
Questions des utilisateurs sur WE250G HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique au format PDF gratuitement ! Retrouvez votre notice WE250G - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WE250G de la marque HAGER.
MODE D'EMPLOI WE250G HAGER
:hager
EN
DE
IT
ES
NL
WE25...
essensya

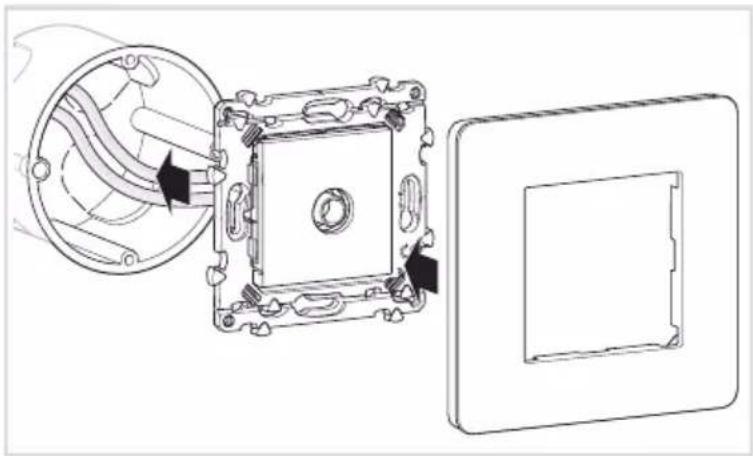

Montage / Assembly / Montage / Montaggio / Montaje / Montage
| Caractéristiques techniques | Technical specifications | Technische Daten |
| Impédance : 75 ΩRaccordement :- TV : Mâle- FM : Femelle- SAT : Type “F”Normes :- NF EN 50083- UTE 90123- UTE 90125 | Impedance : 75 ΩRaccordement :- TV : Male- FM : Female- SAT : Type “F”Standards:- NF EN 50083- UTE 90123- UTE 90125 | Impedanz : 75 ΩRaccordement :- TV : Stecker- FM : Buchse- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125 |
| Caratteristiche tecniche | Especificaciones técnicas | Technische kenmerken |
| Impedenza : 75 ΩRaccordement :- TV : Maschio- FM : Femmina- SAT : Tipo “F”Norme :NF EN 50083- UTE 90123- UTE 90125 | Impedancia : 75 ΩRaccordement :- TV : Maschio- FM : Fémea- SAT : Tipo “F”Normas :- NF EN 50083- UTE 90123- UTE 90125 | Impedantie : 75 ΩRaccordement :- TV : Mannelijk- FM : Vrouwelijk- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125 |
Montage / Assembly / Montage / Montaggio / Montaje / Montage
| 4-3047 | -6887,5-108 | 120-470 | 470-862950 | -2400 | ||||||
| Ref. Type. | dB | mA | MHz | MHz | MHz | MHz | MHz | MHz | ||
| WE250 Prise directe / Direct socketEnddose / Presa diretta / Tomadirecta / Rechtstreeks contact | < 1 dB | 500 mA | TV | RADIOFM | TV | |||||
| WE253 Prise directe / Direct socket / Enddose /Presa diretta / Toma directa /Rechtstreeks contact | < 1 dB | 500 mA | ||||||||
| WE256 Prise 1 entrée / Socket 1 input / Dose1 Eingang / Presa 1 entrata / Toma 1entrada / Contact 1 ingang | SAT500 mA | SAT | ||||||||
| WE257 Prise 2 entrées / Socket 2 inputs / Dose2 Eingänge / Presa 2 entrate / Toma 2entradas / Contact 2 ingangen | SAT500 mA | |||||||||
| WE258 Prise directe double type F / Doubledirect socket type F/ Doppellt EnddoseTyp F /Toma directa typo F/Rechtstreeks contact type F | <4 dB | |||||||||
| WE259 Prise passage / Throughpass socket /Durchgangsdose / Presa passante /Toma de paso / Voorbijgaand contact | <1 dB | 500 mA | SAT | |||||||
| Ref. Type. | dB | mA | MHz | MHz | MHz | MHz | MHz | MHz | ||
| WE250 Prise directe / Direct socket Enddose / Presa diretta / Toma directa / Rechtstreeks contact | < 1 dB | 500 mA | TV | RADIO FM | TV | |||||
| WE253 Prise directe / Direct socket / Enddose / Presa diretta / Toma directa / Rechtstreeks contact | < 1 dB | 500 mA | ||||||||
| WE256 Prise 1 entrée / Socket 1 input / Dose 1 Eingang / Presa 1 entrata / Toma 1 entrada / Contact 1 ingang | SAT 500 mA | SAT | ||||||||
| WE257 Prise 2 entrées / Socket 2 inputs / Dose 2 Eingänge / Presa 2 entrate / Toma 2 entradas / Contact 2 ingangen | SAT 500 mA | |||||||||
| WE258 Prise directe double type F / Double direct socket type F/ Doppellt Enddose Typ F /Toma directa typo F/ Rechtstreeks contact type F | <4 dB | |||||||||
| WE259 Prise passage / Throughpass socket / Durchgangsdose / Presa passante / Toma de paso / Voorbijgaand contact | <1 dB | 500 mA | SAT | |||||||
Coaxial / Coaxial / Koaxial / Coassiale / Coaxial / Coaxiaal
TV + FM + SAT


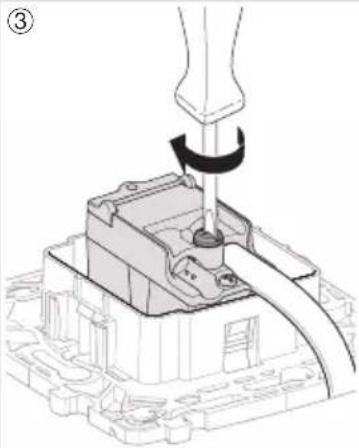

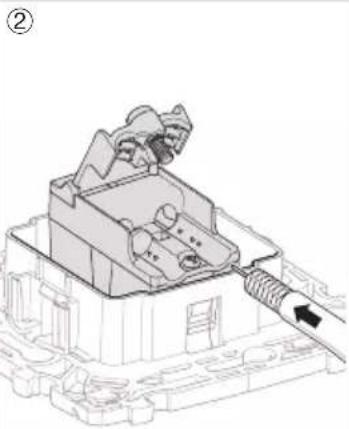

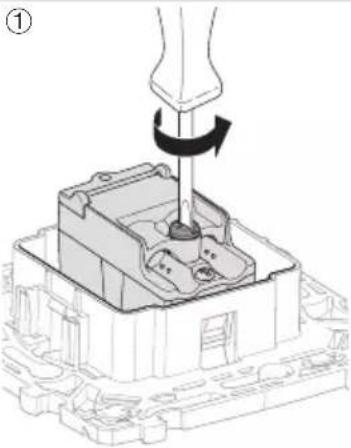

Technical line drawing of an electrical switch or relay component enclosed in a frame (no text or symbols)WE250, WE259


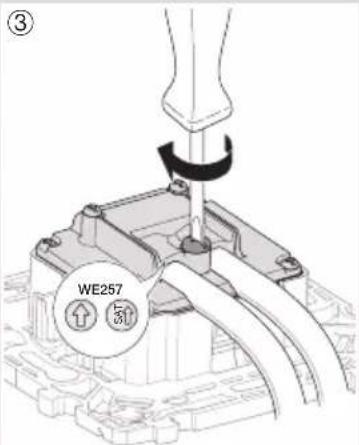

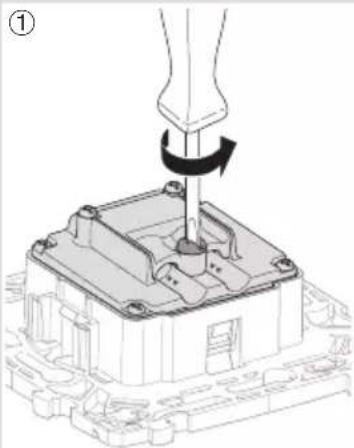

Technical line drawing of a mechanical housing or enclosure with mounting brackets and internal components (no text or symbols)WE253, WE256, WE257


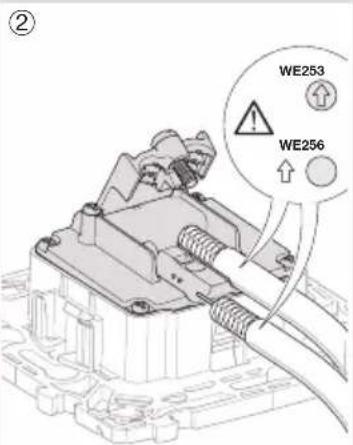

② WE253 WE256
