| Type de produit | Prise RJ45 de catégorie 6 |
| Marque | Hager |
| Modèle | WE223G |
| Catégorie de câble | Catégorie 6 (Classe E à 250 MHz) |
| Type de câble supporté | F/FTP (STP) |
| Normes | ISO 11801 éd. 2.0, EN 50173 |
| Compatibilité | RJ45, RJ11, RJ12 |
| Type de contacts | Auto-dénudants sans outil |
| Code couleur | EIA/TIA 568 A&B |

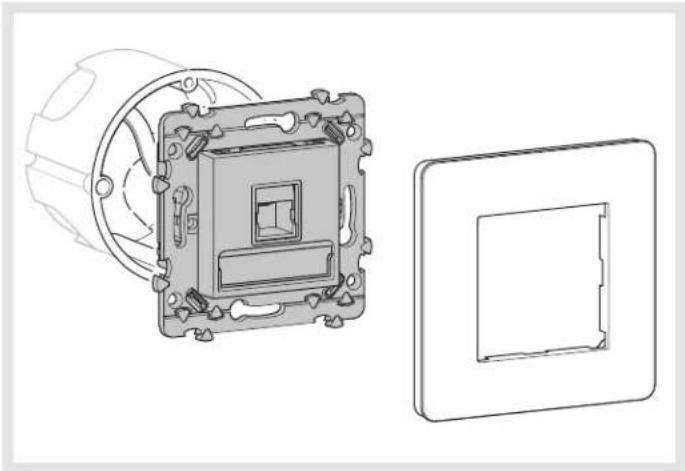

| Dimensions | Encastrement standard 60 mm de profondeur minimum |
| Méthode d'installation | Encastrée avec outil de dénudage non requis |
| Matériau | Plastique ignifuge, contacts en alliage de cuivre |
| Poids | Environ 20 g (pièce seule) |
| Alimentation | Non requise (passive) |
| Fonctions principales | Connexion réseau RJ45, transmission de données jusqu'à 250 MHz |
| Entretien et nettoyage | Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants. |
| Sécurité | Installation hors tension. Utilisation avec câbles standards conformes. |
| Pièces détachées | Connecteurs RJ45 modulaires disponibles séparément |

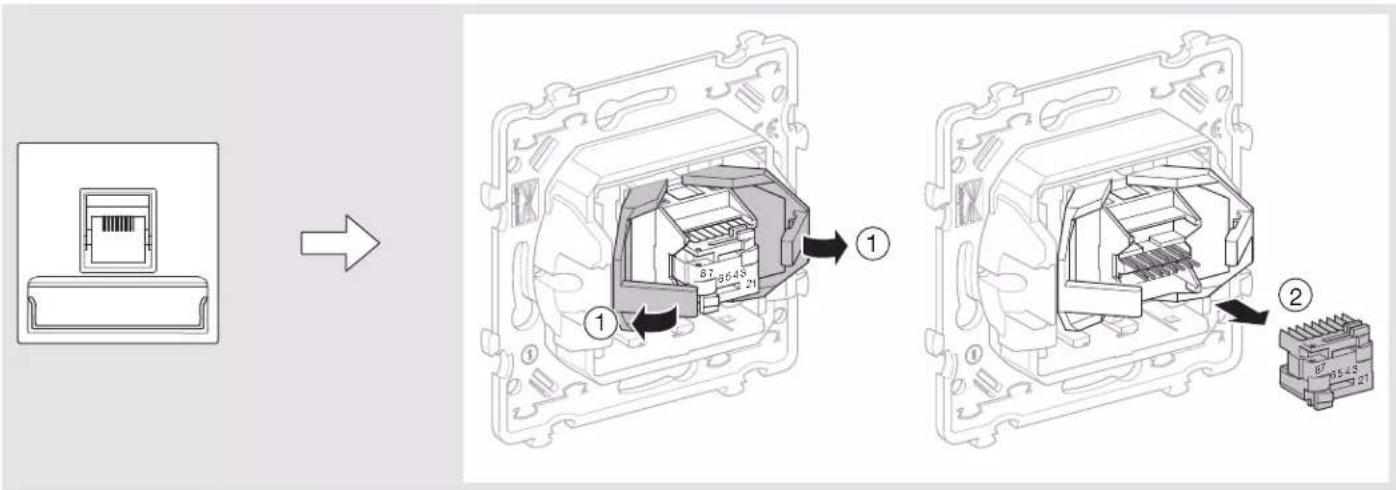

| Réparabilité | Contacts remplaçables, outil de pose optionnel disponible |
| Garantie | 2 ans (sous réserve des conditions Hager) |
FOIRE AUX QUESTIONS - WE223G HAGER
Le Hager WE223G est-il compatible avec les câbles RJ11 ?
Oui, le WE223G est compatible avec les connecteurs RJ45, RJ12 et RJ11.
Quel type de câble utiliser avec le WE223G ?
Il est conçu pour les câbles F/FTP (STP) de catégorie 6.
Faut-il un outil spécial pour le câblage ?
Non, les contacts sont auto-dénudants sans outil. Le câble s'enfiche directement.
Quelle est la norme applicable à cette prise ?
Elle est conforme aux normes ISO 11801 éd. 2.0 et EN 50173.
Comment identifier le code couleur à utiliser ?
Le code couleur est standardisé EIA/TIA 568 A&B.
Quelle est la profondeur minimale d'encastrement ?
Il faut prévoir une profondeur d'au moins 60 mm dans le boîtier d'encastrement.
Puis-je utiliser un câble U/UTP avec cette prise ?
Non, le WE223G est spécifiquement conçu pour les câbles blindés F/FTP (STP). Pour un câble U/UTP, utilisez le modèle WE211.
Comment nettoyer la prise WE223G ?
Nettoyez-la avec un chiffon doux et sec. Évitez tout produit chimique ou abrasif.
Le WE223G supporte-t-il les applications réseau Gigabit ?
Oui, sa catégorie 6 supporte des fréquences jusqu'à 250 MHz, adaptée au Gigabit Ethernet.
Où trouver la notice complète du WE223G ?
La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.
Questions des utilisateurs sur WE223G HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique au format PDF gratuitement ! Retrouvez votre notice WE223G - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WE223G de la marque HAGER.
MODE D'EMPLOI WE223G HAGER
6W 5303.b
GB Supports RJ45 User instructions
NL Aansluitpunt RJ45 Gebruiksaanwijzing
WE211...WE226
essensya
| U/ UTP(UTP) | Cat. 5e | WE211 |
| Cat. 6 | WE220 | |
| F/ UTP(FTP) | Cat. 5e | WE214 / WE214G |
| Cat. 6 | WE223 / WE223G | |
| F/ FTP(STP) | Cat. 6 | WE226 |

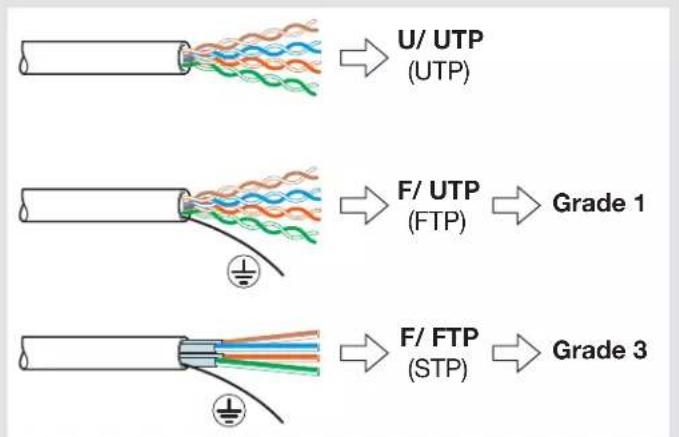

Type de câble - Type of cable - Soort kabel
| - Conforme aux normes : ISO 11801 éd. 2.0, EN 50173.- Compatible RJ45, RJ11 et RJ12.- Contacts auto-dénudants sans outil.- Code de couleur normalisé : EIA/TIA 568 A&B.- Catégorie 5e : Classe D à 100 MHz.- Catégorie 6 : Classe E à 250 MHz. | - Compliance with the standards : ISO 11801 ed 2.0, EN 50173.- Compatible RJ45, RJ12 & RJ11.- Perforation of insulation, without a tool.- Colour code std EIA/TIA 568 A&B.- Category 5e : Class D at 100 MHz.- Category 6 : Class E at 250 MHz. | - Conform de normen : ISO 11801 ed 2.0, EN 50173.- RJ45-, RJ12- en RJ11- compatibel.- Zelfstrippende contacten (gereedschap overbodig).- Kleurencode overeenkomstig EIA/TIA 568 A&B.- Categorie 5e : Klasse D 100 MHz.- Categorie 6 : Klasse E 250 MHz. |


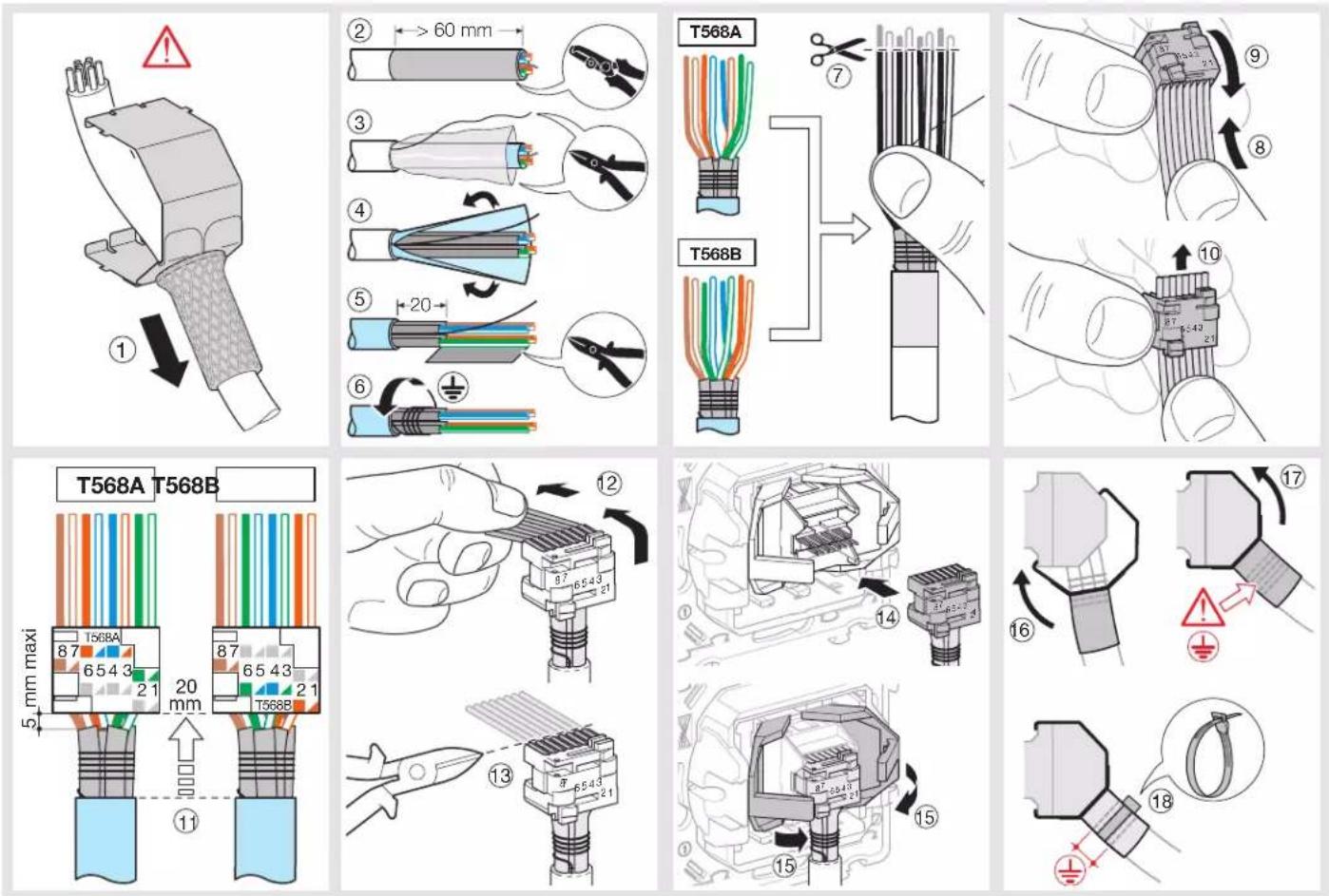

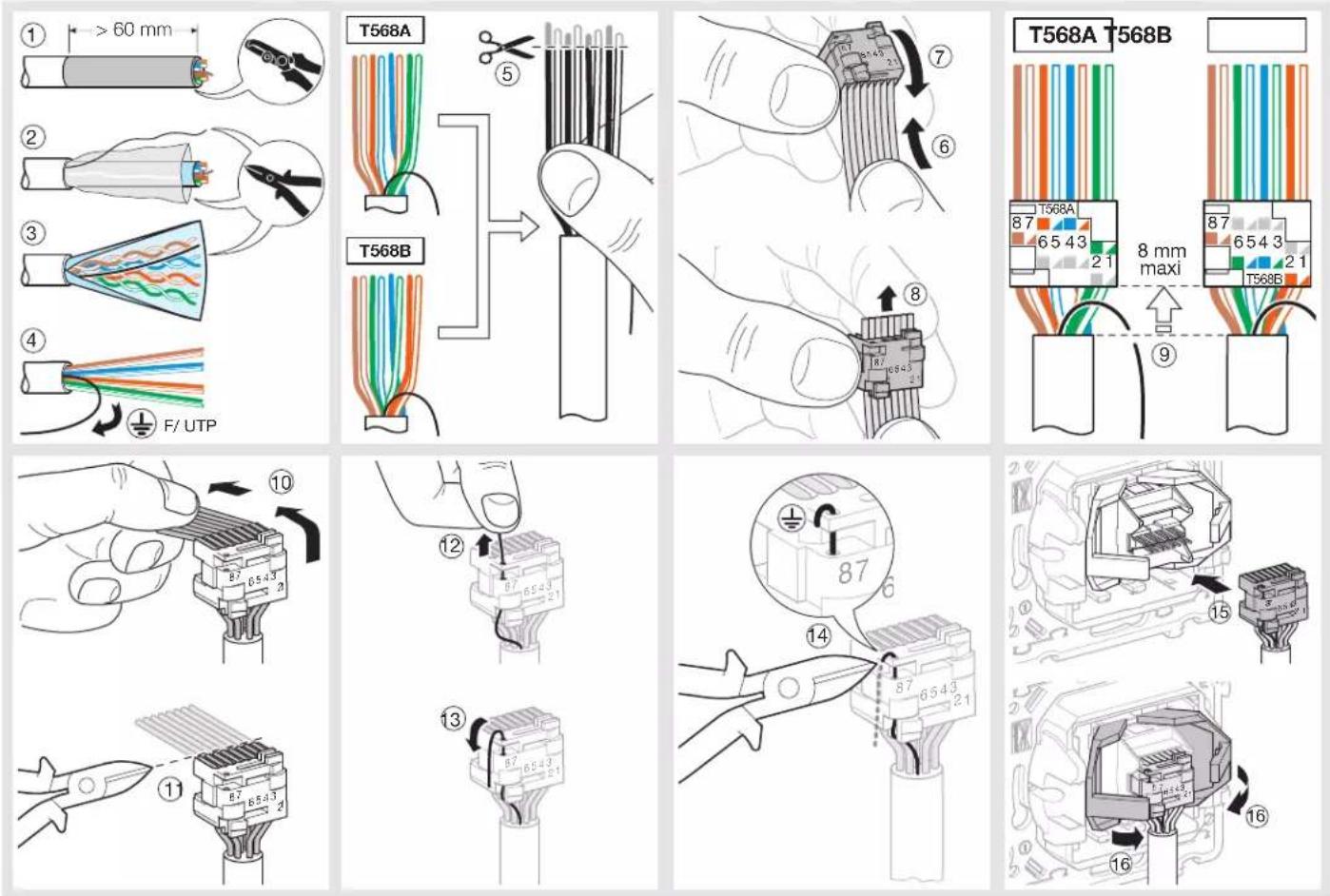

Technical diagram showing assembly steps of a device with labeled components and numbered partsU/ UTP - F/ UTP (UTP - FTP)

