| Type de produit | Prise électrique |
| Marque | Hager |
| Modèle | WE253G |
| Catégorie | Prise électrique |
| Impédance | 75 Ω |
| Type de raccordement TV | Mâle |
| Type de raccordement FM | Femelle |
| Type de raccordement SAT | Type F |
| Pertes d'insertion | < 1 dB |
| Courant max | 500 mA |
| Plage de fréquences TV | 470 - 862 MHz |
| Plage de fréquences FM | 87,5 - 108 MHz |
| Plage de fréquences SAT | 950 - 2400 MHz |
| Normes | NF EN 50083, UTE 90123, UTE 90125 |
| Type de montage | Directe (prise directe) |
| Utilisation prévue | Distribution de signaux TV/FM/SAT |
| Entretien | Nettoyer avec un chiffon sec |
| Sécurité | Respecter les normes électriques lors de l'installation |
| Réparabilité | Non réparable, remplacer en cas de défaut |
FOIRE AUX QUESTIONS - WE253G HAGER
Quels types de signaux la prise Hager WE253G prend-elle en charge ?
Elle prend en charge les signaux TV (470-862 MHz), FM (87,5-108 MHz) et SAT (950-2400 MHz).
Quel est le type de connecteur pour le satellite ?
Le connecteur satellite est de type F (femelle).
Quelle est la perte de signal de cette prise ?
La perte d'insertion est inférieure à 1 dB, ce qui assure un signal de qualité.
Puis-je utiliser cette prise pour la TNT ?
Oui, la plage TV (470-862 MHz) couvre les fréquences de la TNT.
Comment brancher la prise WE253G ?
Branchez le câble TV (mâle) dans la prise TV, le câble FM (femelle) dans la prise FM, et le câble satellite (type F) dans la prise SAT. Respectez les normes d'installation.
Quelle est l'impédance de la prise ?
L'impédance est de 75 Ω, standard pour les installations TV/FM/SAT.
Est-ce que cette prise nécessite une alimentation électrique ?
Non, la prise est passive et ne nécessite pas d'alimentation. Le courant max supporté est de 500 mA pour le passage du signal.
Quelles sont les dimensions de la prise ?
Les dimensions exactes ne sont pas fournies, mais elle est conçue pour un montage dans une boîte d'encastrement standard.
La prise est-elle facile à installer ?
Oui, le montage est direct : il suffit de raccorder les câbles et de fixer la prise dans la boîte selon les schémas fournis.
Que faire en cas de dysfonctionnement ?
Vérifiez les connexions et l'état des câbles. Si le problème persiste, la prise doit être remplacée car elle n'est pas réparable.
Questions des utilisateurs sur WE253G HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique au format PDF gratuitement ! Retrouvez votre notice WE253G - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WE253G de la marque HAGER.
MODE D'EMPLOI WE253G HAGER
WE25... essensya
FR EN DE IT ES NL

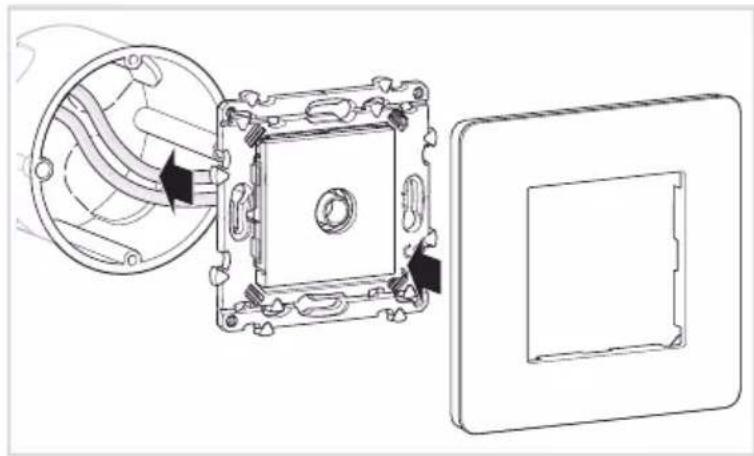

Montage / Assembly / Montage / Montaggio / Montaje / Montage
| TV FM | FM SAT | |||
| WE250 | WE253 | WE256 WE257 | WE258 | WE259 |
| Caracteristiques techniques | Technical specifications | Technische Daten |
| Impedance: 75 ΩRaccordement: - TV: Male-FM: Femelle-SAT: Type "F"Normes:- NF EN 50083- UTE 90123- UTE 90125 | Impedance: 75 ΩRaccordement: - TV: Male-FM: Female-SAT: Type "F"Standards:- NF EN 50083- UTE 90123- UTE 90125 | Impedanz: 75 ΩRaccordement: - TV: Stecker-FM: Buchse-SAT: Type "F"Normen:- NF EN 50083- UTE 90123- UTE 90125 |
| Caratteristictecniche | Especillasiones (ES)tecnicas | Technische denkenkerken |
| Impedenza: 75 ΩRaccordement:- TV: Maschio-FM: Femmina-SAT: Tipo "F"Norme: NF EN 50083- UTE 90123- UTE 90125 | Impedancia: 75 ΩRaccordement:- TV: Maschio-FM: Femea-SAT: Tipo "F"Normas:- NF EN 50083- UTE 90123- UTE 90125 | Impedantie: 75 ΩRaccordement:- TV: Mennelijk-FM: Vrouwelijk-SAT: Type "F"Normen:- NF EN 50083- UTE 90123- UTE 90125 |
Montage / Assembly / Montage / Montaggio / Montaje / Montage
| 4-3047 | -6887,5-1 | 08120-470 | 470-862950 | -2400 | |||||
| Ref. Type. | dB | mA | MHz | MHz | MHz | MHz | MHz | MHz | |
| TV FM | WE250 Prise directe / Direct socket Enddose / Presa diretta / Toma directa / Rechtstreeks contact | < 1 dB | 500 mA | TV | RADIO FM | TV | SAT | ||
| WE253 Prise directe / Direct socket / Enddose / Presa diretta / Toma directa / Rechtstreeks contact | < 1 dB | 500 mA | |||||||
| WE256 Prise 1 entrée / Socket 1 input / Dose 1 Eingang / Presa 1 entrata / Toma 1 entrada / Contact 1 ingang | SAT 500mA | ||||||||
| WE257 Prise 2 entrées / Socket 2 inputs / Dose 2 Eingänge / Presa 2 entrate / Toma 2 entradas / Contact 2 ingangen | SAT 500mA | ||||||||
| SAT | WE258 Prise directe double type F / Double direct socket type F/ Doppelt Enddose Typ F/Toma directa tipo F/ Rechtstreeks contact type F | <4 dB | SAT | ||||||
| WE259 Prise passage / Throughpass socket / Durchgangsdose / Presa passante / Toma de paso / Voorbijgaand contact | <1 dB | 500 mA | |||||||
Coaxial/Coaxial/Koaxial/Coassiale/Coaxial/Coaxial
TV + FM + SAT
②

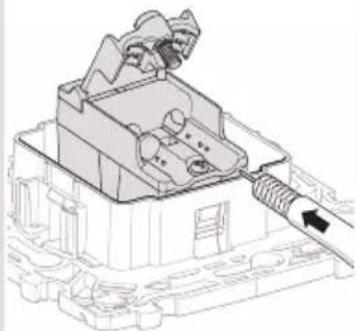

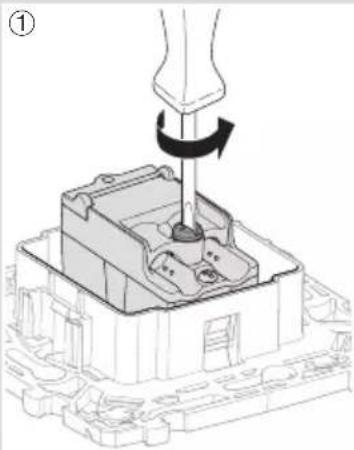

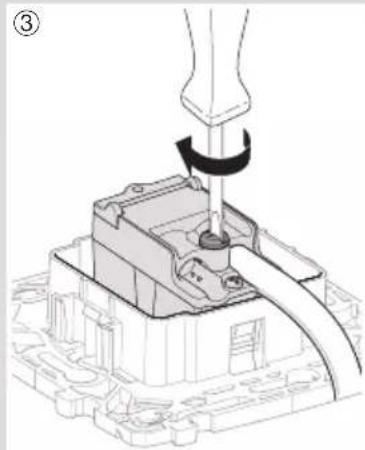

WE250, WE259
①
(2)
③

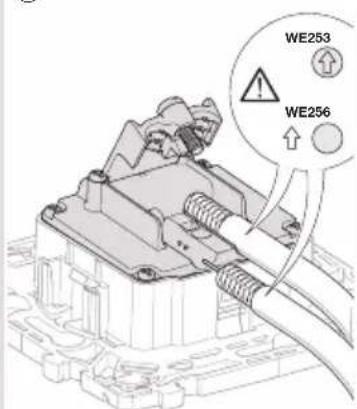

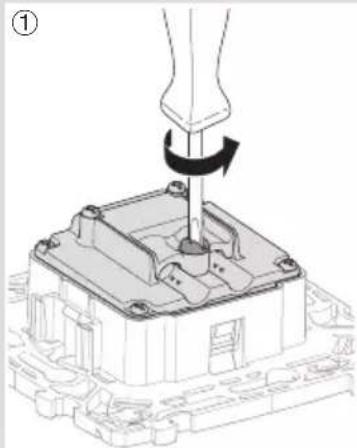

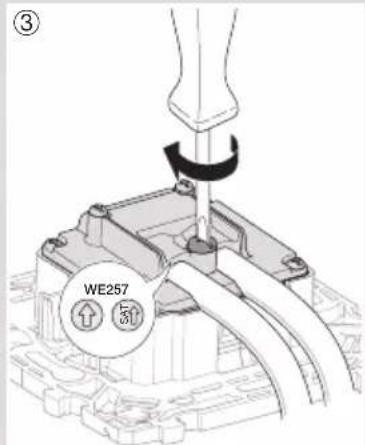

WE253, WE256, WE257
①
(2)
③
