WE223 - Prise électrique HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WE223 HAGER au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Prise RJ45 blindée Catégorie 6 (F/FTP) |
| Marque | Hager |
| Modèle | WE223 |
| Catégorie | Catégorie 6 (Classe E à 250 MHz) |
| Type de blindage | F/FTP (STP) - Grade 3 |
| Normes | ISO 11801 éd. 2.0, EN 50173 |
| Compatibilité connecteurs | RJ45, RJ11, RJ12 |
| Contacts | Auto-dénudants, sans outil |
| Code couleur | EIA/TIA 568 A & B |
| Dimensions (approx.) | 20 x 20 x 30 mm |
| Poids (approx.) | 20 g |
| Température de fonctionnement | -20°C à +60°C |
| Humidité admissible | 10% à 90% HR sans condensation |
| Courant nominal | 1 A (signal) |
| Tension nominale | 50 V |
| Matériau | Plastique ABS ignifugé |
| Indice de protection | IP20 |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ou légèrement humide. Ne pas utiliser de solvants. |
| Sécurité | Utiliser uniquement avec des câbles réseau. Respecter les normes de câblage en vigueur. |
| Pièces détachées / réparabilité | Non réparable par l'utilisateur. Remplacer l'ensemble si défectueux. |
| Garantie | 2 ans (sauf usure normale) |
FOIRE AUX QUESTIONS - WE223 HAGER
Quels types de câbles sont compatibles avec la Hager WE223 ?
La prise WE223 est conçue pour les câbles blindés F/FTP (STP) de catégorie 6. Elle peut également être utilisée avec des câbles U/UTP et F/UTP mais les performances sont optimales en F/FTP.
Faut-il un outil spécial pour le câblage ?
Non, les contacts sont auto-dénudants : il suffit d’insérer chaque fil dans son logement et de refermer le capot. Aucun outil de dénudage ou de sertissage n’est nécessaire.
Quels sont les codes couleur EIA/TIA 568 A et B ?
Le code 568A utilise l’ordre : Blanc/Vert, Vert, Blanc/Orange, Bleu, Blanc/Bleu, Orange, Blanc/Marron, Marron. Le 568B inverse les paires Vert et Orange : Blanc/Orange, Orange, Blanc/Vert, Bleu, Blanc/Bleu, Vert, Blanc/Marron, Marron. La WE223 supporte les deux standards.
Quelle est la longueur maximale de dénudage du câble ?
Pour les câbles F/FTP, la gaine extérieure doit être dénudée sur 20 mm maximum. Les paires torsadées ne doivent pas être détordues sur plus de 5 mm pour préserver les performances.
Comment savoir si ma prise est correctement câblée ?
Utilisez un testeur de câble RJ45 pour vérifier la continuité et la configuration des broches. Le voyant doit s’allumer dans l’ordre correspondant au code choisi.
Puis-je utiliser cette prise pour le téléphone (RJ11/RJ12) ?
Oui, la WE223 est compatible avec les connecteurs RJ11 (6P4C) et RJ12 (6P6C). Seuls les contacts centraux seront utilisés pour les signaux téléphoniques.
Quelle est la différence entre les modèles WE211, WE220, WE223 et WE226 ?
La différence réside dans la catégorie et le blindage : WE211 (Cat.5e U/UTP), WE220 (Cat.6 F/UTP), WE223 (Cat.6 F/FTP STP), WE226 (Cat.6 F/FTP STP avec blindage renforcé). Choisissez en fonction du câble et des performances souhaitées.
La prise WE223 est-elle compatible avec le câblage en étoile ?
Oui, c’est une prise de terminaison standard pour réseau Ethernet. Elle doit être installée en extrémité de ligne selon le schéma de câblage structuré (ISO 11801).
Comment nettoyer la prise sans l’endommager ?
Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches, humidifiez légèrement le chiffon avec de l’eau. Ne jamais utiliser d’alcool, de solvant ou de produit abrasif.
Que faire en cas de mauvais contact après câblage ?
Vérifiez que les fils sont bien enfoncés jusqu’au fond et que le capot de la prise est correctement fermé. Utilisez un testeur pour identifier la paire défaillante. Si le problème persiste, remplacez la prise.
Questions des utilisateurs sur WE223 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique au format PDF gratuitement ! Retrouvez votre notice WE223 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WE223 de la marque HAGER.
MODE D'EMPLOI WE223 HAGER
6W 5303.b


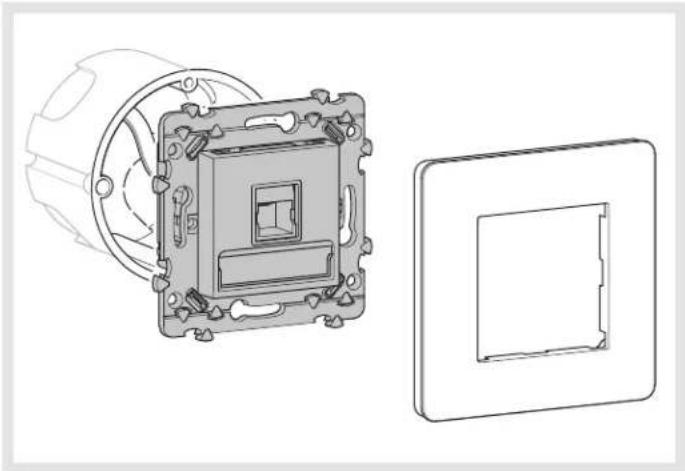

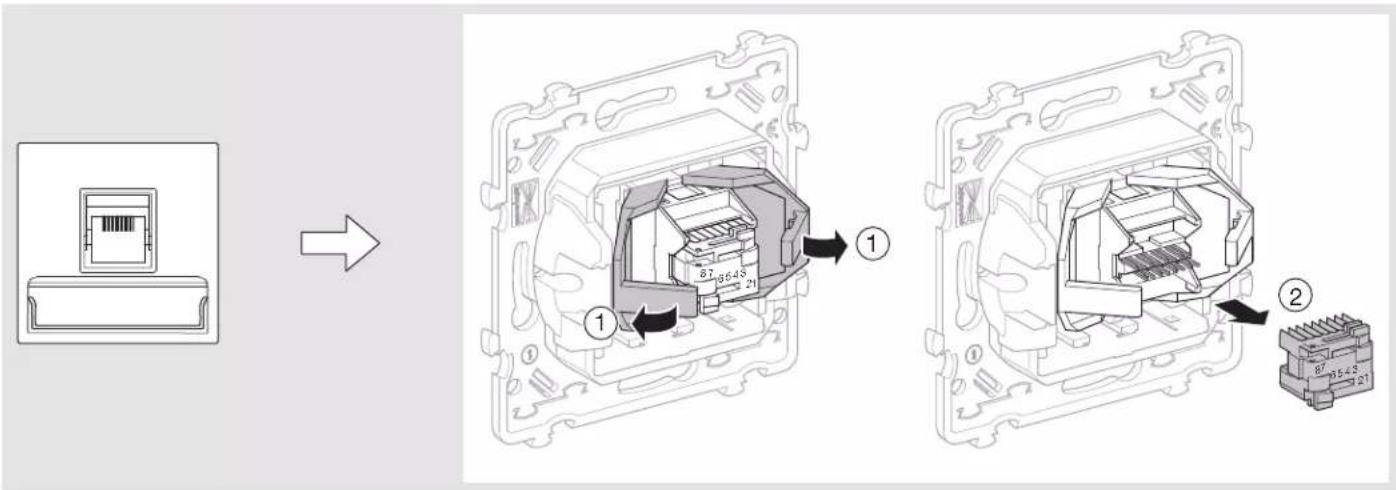

Technical line drawing of a mechanical component with mounting flanges and central square (no text or symbols)FR Prises RJ45 Notice d'instructions
GB Supports RJ45 User instructions
NL Aansluitpunt RJ45 Gebruiksaanwijzing
WE211...WE226
essensya
| U/ UTP(UTP) | Cat. 5e | WE211 |
| Cat. 6 | WE220 | |
| F/ UTP(FTP) | Cat. 5e | WE214 / WE214G |
| Cat. 6 | WE223 / WE223G | |
| F/ FTP(STP) | Cat. 6 | WE226 |
Type de câble - Type of cable - Soort kabel


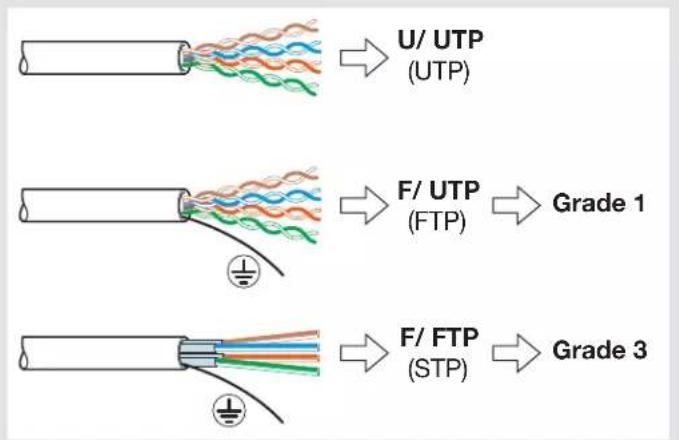

U/ UTP (UTP) F/ UTP (FTP) → Grade 1 F/ FTP (STP) → Grade 3| Caractéristiques techniques | Technical specifications | Technische kenmerken |
| - Conforme aux normes : ISO 11801 éd. 2.0, EN 50173.- Compatible RJ45, RJ11 et RJ12.- Contacts auto-dénudants sans outil.- Code de couleur normalisé : EIA/TIA 568 A&B.- Catégorie 5e : Classe D à 100 MHz.- Catégorie 6 : Classe E à 250 MHz. | - Compliance with the standards : ISO 11801 ed 2.0, EN 50173.- Compatible RJ45, RJ12 & RJ11.- Perforation of insulation, without a tool.- Colour code std EIA/TIA 568 A&B.- Category 5e : Class D at 100 MHz.- Category 6 : Class E at 250 MHz. | - Conform de normen : ISO 11801 ed 2.0, EN 50173.- RJ45-, RJ12- en RJ11- compatibel.- Zelfstrippende contacten (gereedschap overbodig).- Kleurencode overeenkomstig EIA/TIA 568 A&B.- Categorie 5e : Klasse D 100 MHz.- Categorie 6 : Klasse E 250 MHz. |


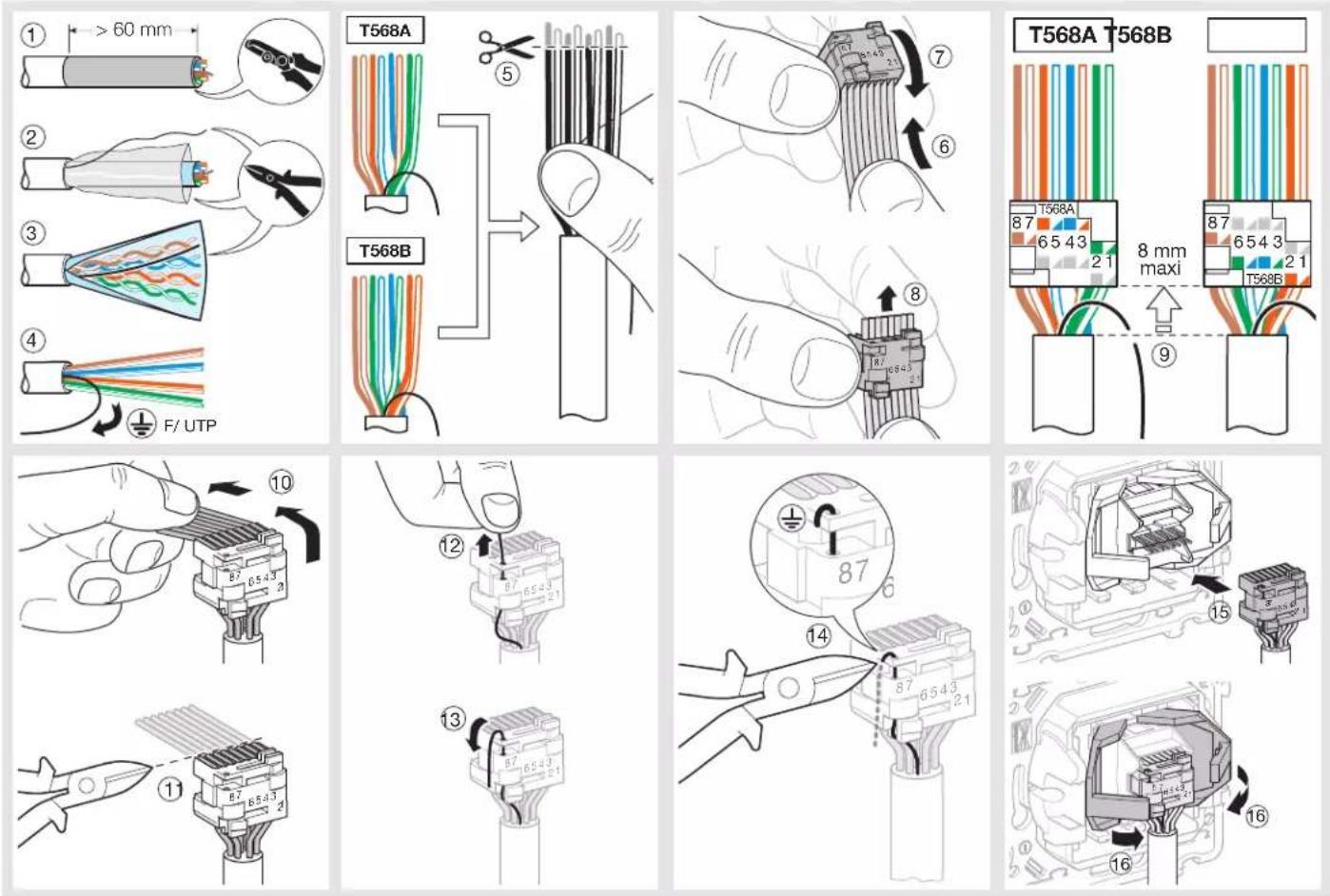

Technical diagram showing assembly steps of a device with labeled components and numbered partsU/ UTP - F/ UTP (UTP - FTP)


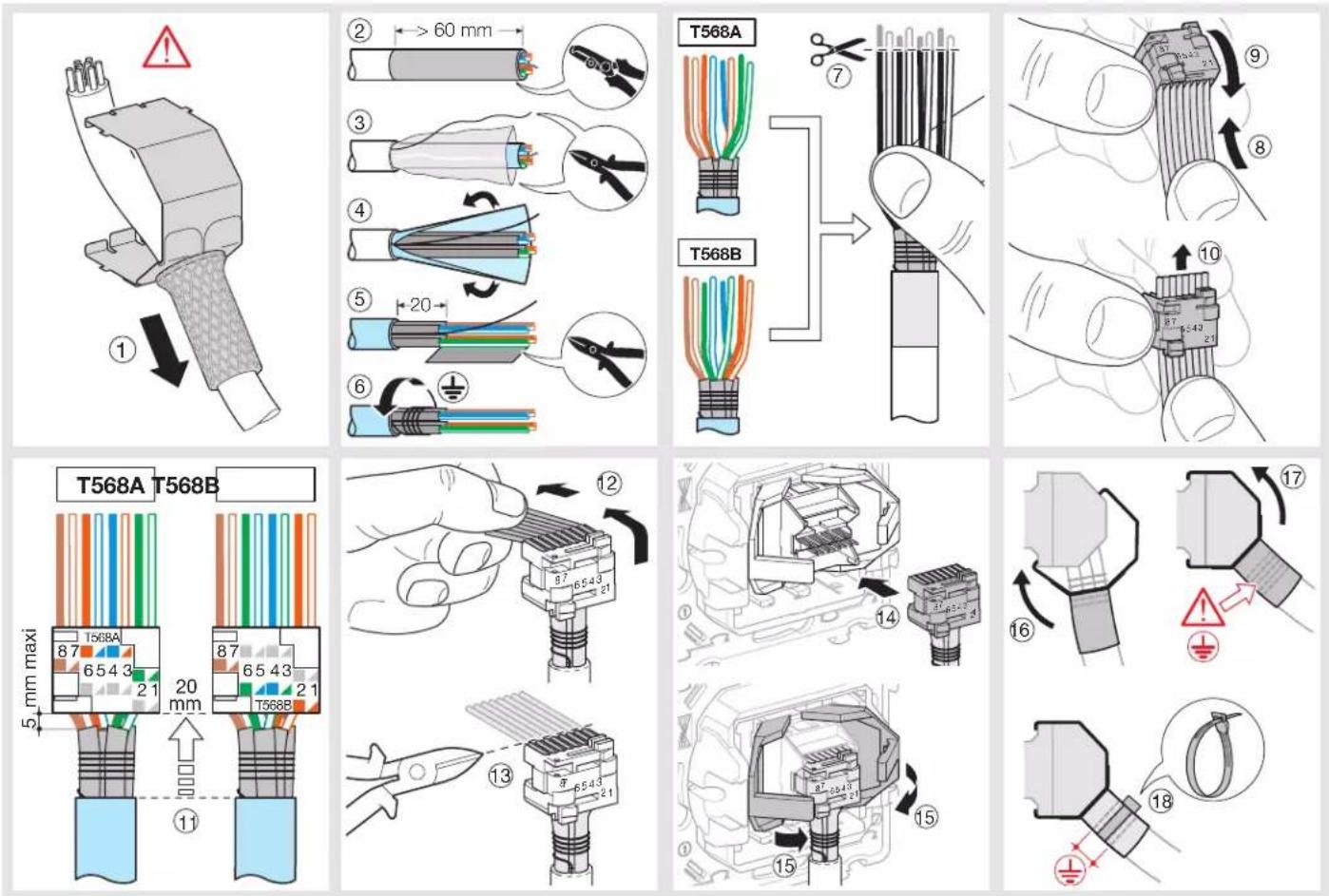

① > 60 mm ② ③ ④ F/ UTP T568A T568B ⑤ ⑥ ⑦ ⑧ ⑨ T568A T568B 87 65 43 21 8 mm maxi T568B T568A 87 65 43 21 8 mm maxi T568B ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯F/ FTP (STP)
