Type de produit	Concentrateur d'entrées radio unidirectionnel
Marque	Hager
Modèle	TR351A
Alimentation	30 Vcc via bus KNX
Fréquence de réception	868,3 MHz
Dimensions (L x H x P)	203 x 77 x 26,5 mm
Indice de protection	IP30
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Consommation sur bus KNX	20 mA
Nombre de voies (TX100)	24 voies
Nombre de voies (ETS)	32 voies
Concentration max par voie	24 entrées radio
Affichage	Afficheur 2 x 8 segments
Indicateurs LED	LED 5 et LED 1 pour modes de fonctionnement
Fonctions principales	Création et suppression de liens radio, visualisation des canaux, remise à zéro
Mode de configuration	TX100 ou ETS (S-mode)
Mode de transmission KNX	TP1 / RF1.R
Classe d'isolation	3
Degré de pollution	2
Tension assignée de choc	1500 V
Installation	Réservée à un installateur électricien, usage intérieur uniquement
Compatibilité système	Système d'installation Tebis
Nettoyage et entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits agressifs

FOIRE AUX QUESTIONS - TR351A HAGER

Qu'est-ce que le concentrateur Hager TR351A ?

Le TR351A est un concentrateur d'entrées radio unidirectionnel du système Tebis. Il permet d'augmenter le nombre de produits radio dans une installation mixte (radio/filaire) en regroupant les entrées ayant la même fonction.

Comment installer le TR351A ?

L'installation doit être réalisée uniquement par un installateur électricien. Retirez la trappe de connexion, connectez le produit au bus KNX et fixez-le sur un rail DIN. L'appareil est prévu pour une utilisation en intérieur uniquement.

Comment créer un lien entre une entrée radio et un canal ?

Entrez en mode 'Création de liens' en maintenant enfoncée la touche 2 pendant 2 secondes (combinaison D). Sélectionnez le canal souhaité avec les touches A et B, puis actionnez brièvement l'entrée radio à lier. Quittez le mode avec la même combinaison.

Comment supprimer un lien radio ?

Entrez en mode 'Suppression de liens' en maintenant enfoncée la touche 1 pendant 2 secondes (combinaison E). Sélectionnez le canal, puis actionnez brièvement l'entrée radio à supprimer. Quittez le mode avec la même combinaison.

Comment effacer tous les liens d'un canal ?

En mode 'Suppression de liens', sélectionnez le canal, puis maintenez enfoncées simultanément les touches 2 et 3 pendant 2 secondes (combinaison F). Cela supprime tous les liens associés à ce canal.

Comment réinitialiser le TR351A (retour usine) ?

Effectuez une remise à zéro en maintenant enfoncées simultanément les touches 2 et 3 pendant 10 secondes (combinaison G). L'affiche indique 'FA' pendant l'opération.

Que signifient les LED et l'afficheur ?

Les LED 5 et 1 indiquent le mode : LED 5 allumée = mode création de liens, LED 1 allumée = mode suppression. L'afficheur montre le numéro de canal (00 à 32). Les codes 'FA', 'Lo', etc. indiquent des états spécifiques (défaut, batterie faible, etc.).

Le TR351A est-il compatible avec mon installation KNX ?

Oui, il est compatible avec les systèmes KNX en mode S (TP1 ou RF1.R). Il nécessite une alimentation 30 Vcc via le bus. Consultez la liste des produits compatibles (TU204A, TU208A, etc.) avec les dates codes minimales.

Quel est le nombre maximal d'entrées radio par canal ?

Le TR351A peut concentrer jusqu'à 24 entrées radio par voie. Au total, il gère 24 voies en configuration TX100 ou 32 voies en configuration ETS.

Comment visualiser les canaux associés à une entrée radio ?

Entrez en mode 'Visu' en appuyant brièvement sur la touche 2 ou 3 (combinaison A ou B). Actionnez ensuite l'entrée radio plusieurs fois pour voir défiler les canaux auxquels elle est liée sur l'afficheur.

MODE D'EMPLOI TR351A HAGER

Concentrateur d'entrées radio unidir

Notice d'instructions

Les concentrateurs TR351 permettent d'augmenter le nombre de produits radio unidir dans une installation mixte (radio/filaire) en regroupant les entrées ayant la même fonction. Dans le système, les concentrateurs TR351 sont équivalents à des modules d'entrée 24 ou 32 voies selon le type d'installation (TX100 ou ETS). Ils font partie du système d'installation Tebis.

Configuration

• TX100 V1.7.0 ou supérieure : description disponible chez le constructeur.
• ETS : logiciels d'application TL351 : base de données et descriptif disponibles chez le constructeur.

Fonctions

• 24 voies disponibles en configuration par TX100.
• 32 voies disponibles en configuration par ETS.
• Concentration maximum de 24 entrées radio par voie.
• Visualisation des états par afficheur 2 x 8 segments.
• Possibilité de retour usine du produit (RAZ) à partir du produit.
• Possibilité de suppression des liens créés à partir du produit.

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.

Câblage, test et mise en route

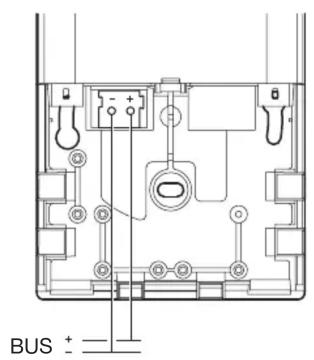

Enlever la trappe ⑦ à l'aide d'un tournevis puis connecter le produit au bus.

Signalisation

Le tableau ci-dessous décrit l'état du produit en fonction de l'état des LEDs ⑤ et ① et de l'afficheur ⑥.

LED 5 LED 1 Afficheur 6 Description
1	ON	OFF	00→32	TR351 en mode "Création de liens" :la prochaine entrée radio activée sera liée au numéro affiché
2	ON	OFF	00→32	TR351 en mode "Création de liens" :mémorisation du lien en cours
3	OFF	ON	00→32	TR351 en mode "Suppression de liens" :le lien entre la prochaine entrée radio et le numéro affiché sera supprimé
4	OFF	ON	00→32	TR351 en mode "Suppression de liens" :suppression du lien en cours
5	OFF	ON	00→32	TR351 en mode "Suppression de liens" :suppression de l'ensemble des liens lié au canal sélectionné en cours
6*	ON	ON	00→32	TX100 en mode "Prog", "Num" ou "Visu" :l'entrée sélectionnée sur le TX100 est liée au concentrateur
7*	ON	ON	--	TX100 en mode "Prog", "Num" ou "Visu" :l'entrée sélectionnée sur le TX100 n'est pas liée au concentrateur
8*	Clignotant	Clignotant	00→32	TX100 en mode "Prog", "Num" ou "Visu" :le numéro de canal affiché sur le concentrateur n'est pas encore numéroté sur le TX100
9	OFF	OFF	-F	L'effacement de l'ensemble des entrées radio mémorisées dans le TR351 est en cours.Durée minimum : 5 secondes
10	OFF	OFF	FA	Le retour usine du TR351 est en cours.
11	OFF	OFF		Mode normal
12	OFF	OFF	Lo	Une entrée radio unidir liée au TR351 et ayant un niveau de batterie basse a émis un télégramme
13	OFF	OFF	--	TR351 en mode "Visu" : le mode "Visu" est actif
14	OFF	OFF	Ad	TR351 en mode adressage physique
15*	OFF	OFF	Et	TR351 en mode apprentissage radio ETS

* : Signalisation visible uniquement si programmation via le TX100.
**: Signalisation visible uniquement si programmation via ETS 4 ou 5.

BUS +

• Appareil à installer uniquement par un installateur électricien.
• Ne pas installer ce module à l'extérieur du bâtiment.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse

Par la présente Hager Controls déclare que l'appareil Concentrateur d'entrées radio unidir est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site : www.hagergroup.com

Fonctions disponibles en mode Normal et Visualisation

Adressage physique :

1. Entrée en mode "Adressage physique" : Combinaison C
2. Sortie du mode "Adressage physique" : Combinaison C

Association d'une entrée radio à un canal :

1. Entrée en mode "Création de liens" : Combinaison D
2. Sélection du canal : Combinaison(s) A et/ou combinaison(s) B jusqu'à affichage du canal désiré
3. Actionner brièvement l'entrée radio à lier
4. Sortie du mode "Création de liens" : Combinaison D

Suppression d'un lien radio associé à un canal :

1. Entrée en mode "Suppression de liens" : Combinaison E
2. Sélection du canal : Combinaison(s) A et/ou combinaison(s) B jusqu'à affichage du canal désiré
3. Actionner brièvement l'entrée radio à supprimer
4. Sortie du mode "Suppression de liens" : Combinaison E

Suppression de l'ensemble des liens radio associé à un canal :

1. Entrée en mode "Suppression de liens": Combinaison E
2. Sélection du canal : Combinaison(s) A et/ou combinaison(s) B jusqu'à affichage du canal désiré
3. Suppression de l'ensemble des liens radio : Combinaison F
4. Sortie du mode "Suppression de liens" : Combinaison E

Suppression de l'ensemble des liens radio mémorisés dans le TR351 :

Suppression de l'ensemble des liens radio : Combinaison F

Remise à zéro du TR351 :

Remise à zéro du TR351 : Combinaison G

Visualisation du canal ou des canaux associé(s) à une entrée radio :

1. Entrer en mode "Visu" : combinaison A ou B
2. Actionner brièvement et à plusieurs reprises l'entrée radio pour visualiser l'ensemble des canaux auxquels elle est associée.

Touches ② et ③

Le tableau ci-dessous décrit les changements d'état du produit en fonction du type et des combinaisons d'appuis sur les BPs ⚠ et ○:

Combinaison
A	Appui court	/
B	/	Appui court
C	Appui court	Appui court
D	Appui long	/
E	/	Appui long
F	Appui long	Appui long
G	Appui très long	Appui très long

Longueur des appuis

2 sec 10 sec Appui court Appui long Appui très long

Spécifications techniques

Alimentation	30 V ---
Fréquence de réception	868.3 MHz
Encombrement	203 x 77 x 26,5 mm
Indice de protection	IP 30
T° de fonctionnement	0 °C -> + 45 °C
T° de stockage	- 20 °C -> + 70 °C
Catégorie de réception	2
Mode de configuration	S mode
Mode de transmission KNX	TP1 / RF1.R
Classe d'isolation	3
Degré de pollution	2
Tension assignée de choc	1500 V
Consommation sur le bus KNX	20mA

Compatibilité

Il est indispensable de respecter les restrictions suivantes pour une utilisation optimale du TR351.

Référence Datecode
TU204A	≥ 12.6
TU208A	≥ 14.6
TU224A	≥ 10.6
TR302A	≥ 10.6
TR304A	≥ 12.6
TR302B	≥ 10.6
TR304B	≥ 12.6
TD100	≥ 11.6
TD101	≥ 13.6
TD110	≥ 11.6
TD111	≥ 12.6
TD200	≥ 12.6
TD201	≥ 19.6
TD210	≥ 14.6
TD211	≥ 14.6
TD300	≥ 10.6
TD301	≥ 13.6
TD310	≥ 13.6
TD311	≥ 14.6
TD250	≥ 19.6
TD251	≥ 10.6
TK301	≥ 35.6
TK302	≥ 35.6
