TN202S - Répartiteur HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur TV hertzien/satellite
Marque	Hager
Modèle	TN202S
Nombre de sorties	2
Bande de fréquence	5 à 2400 MHz
Pertes de passage (5-1000 MHz)	8,5 dB
Pertes de passage (1000-1700 MHz)	9 dB
Pertes de passage (1700-2400 MHz)	10,5 dB
Passage des tensions de commutation	14 V, 18 V, 22 kHz, DiSEqC (power pass)
Protection	Diode sur toutes les voies
Dimensions (L × l × h)	52,5 × 33 × 26 mm
Poids (estimé)	Environ 100 g
Alimentation	Passive (power pass depuis le câble)
Raccordement	Fiches F (coaxial)
Câble recommandé	Coaxial normalisé faible perte, type 17 VATC
Fixation	Sur rail (vis M4) ou platine (kit TN901)
Normes	Conformité CE, guide UTE C 90-483
Garantie	24 mois contre vices de matière ou fabrication
Utilisation	Réseaux de télédistribution résidentiels grade 1 ou grade 3
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Sécurité	Débrancher l'appareil avant toute intervention
Pièces détachées et réparabilité	Contacter le service après-vente Hager pour toute réparation

FOIRE AUX QUESTIONS - TN202S HAGER

Quel est le type de répartiteur Hager TN202S ?

Le TN202S est un répartiteur TV hertzien/satellite avec 2 sorties, conçu pour distribuer les signaux TV, TNT et satellite.

Combien de sorties possède le TN202S ?

Il dispose de 2 sorties coaxiales avec fiches F.

Quelle est la bande de fréquence supportée ?

La bande de fréquence est de 5 à 2400 MHz, couvrant les signaux TV hertziens, TNT et satellite.

Le TN202S est-il compatible DiSEqC ?

Oui, il permet le passage des tensions de commutation 14 V, 18 V, 22 kHz et DiSEqC sur la voie satellite (power pass).

Quelles sont les pertes de passage du TN202S ?

Les pertes sont de 8,5 dB (5-1000 MHz), 9 dB (1000-1700 MHz) et 10,5 dB (1700-2400 MHz).

Comment fixer le répartiteur TN202S ?

Il peut être fixé sur rail DIN avec des vis M4 ou sur platine à l'aide du kit de fixation TN901.

Quel type de câble utiliser avec le TN202S ?

Utilisez un câble coaxial normalisé faible perte, de type 17 VATC, avec fiches F.

Le TN202S nécessite-t-il une alimentation externe ?

Non, il est passif et récupère l'alimentation via le câble coaxial (power pass).

Quelle est la garantie du TN202S ?

La garantie est de 24 mois contre tout vice de matière ou de fabrication, à compter de la date de production.

Comment entretenir le répartiteur TN202S ?

Nettoyez-le avec un chiffon sec et doux. Débranchez toujours l'appareil avant toute opération de nettoyage ou d'entretien.

MODE D'EMPLOI TN202S HAGER

Répartiteur TV hertzien/satellite 2, 4 et 6 sorties

Notice d'instructions

TN202S, TN204S, TN206S

Présentation du produit

Les répartiteurs TV hertziens/satellites permettent de répartir les signaux TV hertziens, TNT et satellites sur 2, 4 ou 6 sorties.

Ils peuvent être utilisés dans les réseaux de télédistribution résidentiels en grade 1 ou en grade 3 dans le cas de la distribution TV via le réseau.

(conformément au guide UTE C 90-483)

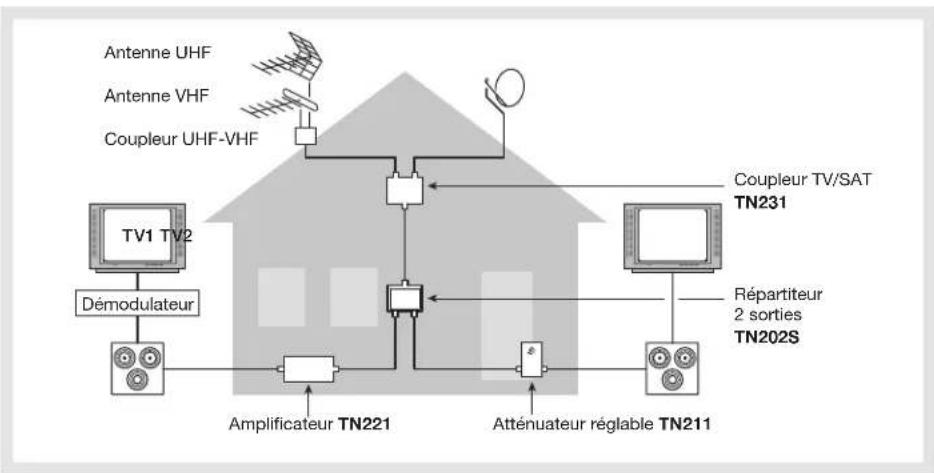

Exemple d'installation

Mise en œuvre

TN202S :

• 1 entrée coaxiale fiche F
• 2 sorties coaxiales fiche F

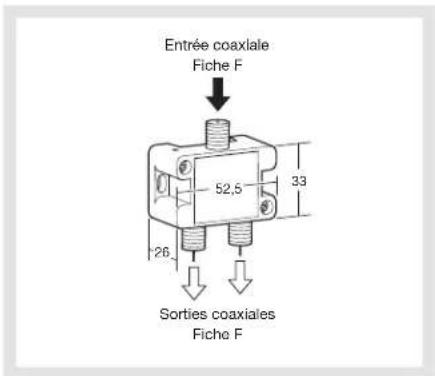

Entrée coaxiale Fiche F 52,5 33 26 Sorties coaxiales Fiche F

TN204S :

• 1 entrée coaxiale fiche F
• 4 sorties coaxiales fiche F

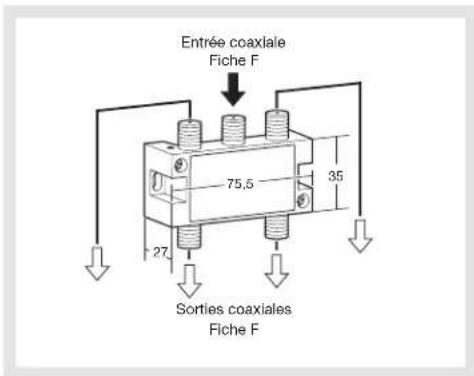

Entrée coaxiale Fiche F 75,5 35 27 Sorties coaxiales Fiche F

TN206S :

• 1 entrée coaxiale fiche F
• 6 sorties coaxiales fiche F

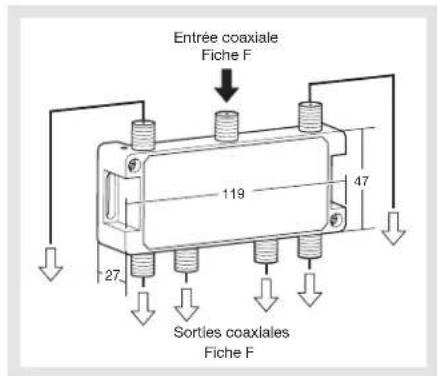

Entrée coaxiale Fiche F 119 47 27 Sorties coaxiales Fiche F

Spécifications techniques

Caractéristiques techniques :

• Passage des tensions de commutation (14 V, 18 V, 22 kHz, DiSEqC) sur la voie satellite (power pass).
• Protection par diode sur toutes les voies
• Bande de fréquences : 5 à 2400 MHz

Pertes de passage	Fréquences
8,5 dB	5 à 1000 MHz
9 dB	1000 à 1700 MHz
10,5 dB 1700 à 2400 MHz

Raccordement :
- Fiches "F"
- Utiliser un câble coaxial normalisé faible perte, type 17 VATC.

Normes :

- Conformité CE

Garantie

FR

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

Fixation sur rail

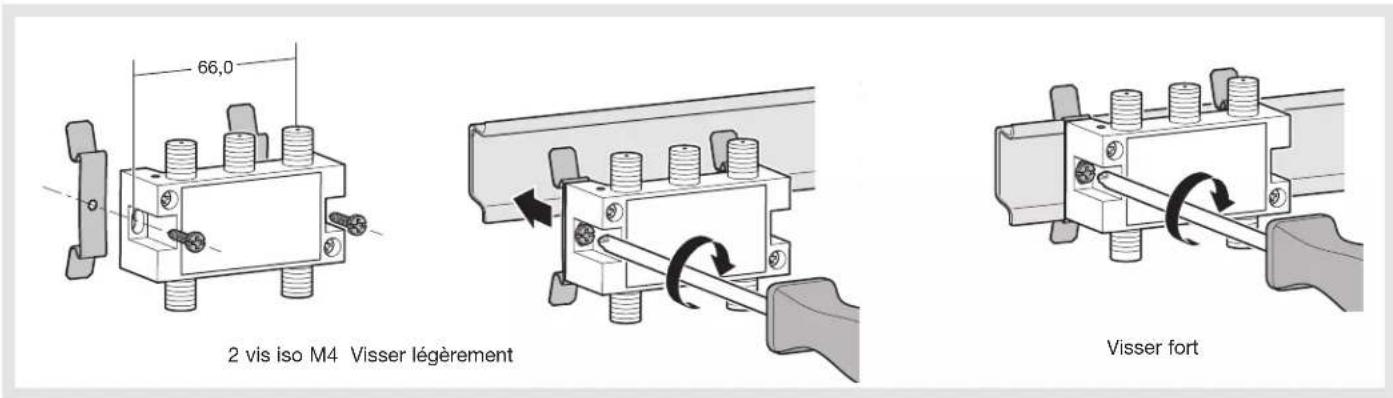

66,0 2 vis iso M4 Visser légèrement Visser fort

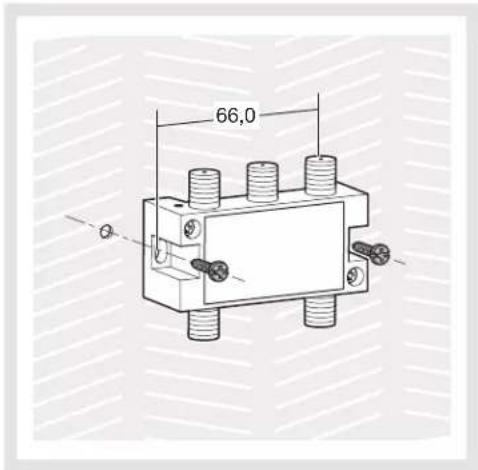

Fixation sur autre support Fixation sur platine

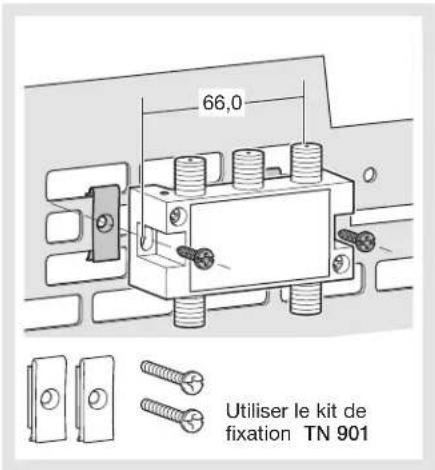

66,0 Utiliser le kit de fixation TN 901

66,0
