TN204S - Répartiteur TV HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Repartiteur TV hertzien/satellite
Modele	TN204S
Marque	Hager
Nombre d'entrees	1
Nombre de sorties	4
Type de connecteurs	Fiche F (coaxiale)
Bande de frequences	5 - 2400 MHz
Pertes de passage (5-1000 MHz)	8.5 dB
Pertes de passage (1000-1700 MHz)	9 dB
Pertes de passage (1700-2400 MHz)	10.5 dB
Passage des tensions de commutation	14 V, 18 V, 22 kHz, DiSEqC (voies satellite)
Protection	Diode sur toutes les voies
Dimensions (L x l x H)	75.5 x 35 x 27 mm
Poids	Environ 100 g
Alimentation	Passive (aucune alimentation requise)
Materiau du boitier	Metal (estimation)
Fixation	Sur rail DIN, platine ou autre support (kit TN901)
Normes	Conformite CE, UTE C 90-483 (Grade 1 et 3)
Garantie	24 mois contre vices de matieres et de fabrication
Utilisation recommandee	Reseaux de teledistribution residentiels
Cable recommande	Coaxial normalise faible perte, type 17 VATC
Entretien	Nettoyer avec un chiffon sec ; eviter l'humidite
Reparabilite	Non repairable par l'utilisateur ; remplacer en cas de defaut
Pieces detachees	Non disponibles individuellement

FOIRE AUX QUESTIONS - TN204S HAGER

Que faire si le signal TV est faible apres installation ?

Verifiez les branchements des fiches F et la qualite du cable coaxial. Utilisez un cable faible perte type 17 VATC. Un amplificateur (comme le TN221) peut etre necessaire en amont.

Ce repartiteur fonctionne-t-il avec le satellite ?

Oui, il transmet les signaux satellites jusqu'a 2400 MHz et supporte les tensions de commutation (14V, 18V, 22kHz, DiSEqC) sur les voies satellite.

Puis-je utiliser ce repartiteur pour la TNT ?

Oui, il repartit les signaux TNT (UHF/VHF) et hertziens sur 4 sorties. La bande de frequence couvre 5-2400 MHz.

Comment fixer le TN204S sur un rail DIN ?

Utilisez les vis M4 fournies pour fixer le boitier sur le rail. Serrez les vis fermement. Un kit de fixation TN901 est disponible pour d'autres supports.

Quelle est la perte de signal introduite par ce repartiteur ?

Les pertes de passage varient selon la frequence : 8.5 dB (5-1000 MHz), 9 dB (1000-1700 MHz) et 10.5 dB (1700-2400 MHz).

Le TN204S est-il compatible avec les amplificateurs Hager ?

Oui, il peut etre utilise en aval d'un amplificateur comme le TN221 pour distribuer le signal amplifie sur 4 prises.

Comment brancher les cables sur les fiches F ?

Denudez le cable coaxial sur environ 10 mm, inserez l'ame dans le trou central de la fiche F, puis vissez la fiche sur le connecteur. Assurez-vous que le blindage est en contact.

Puis-je utiliser ce repartiteur en exterieur (pluie/humidite) ?

Non, il est destine a un usage interieur uniquement. Installez-le dans un local sec (coffret, tableau de communication).

Que faire si une sortie ne fonctionne pas ?

Verifiez le cable et le connecteur de cette sortie. Testez avec un autre cable. Si le probleme persiste, le repartiteur est defectueux et doit etre remplace sous garantie.

Ce modele existe-t-il en version 2 ou 6 sorties ?

Oui, Hager propose le TN202S (2 sorties) et le TN206S (6 sorties) avec les memes caracteristiques techniques.

MODE D'EMPLOI TN204S HAGER

Répartiteur TV hertzien/satellite 2, 4 et 6 sorties

Notice d'instructions

TN202S, TN204S, TN206S

Présentation du produit

Les répartiteurs TV hertziens/satellites permettent de répartir les signaux TV hertziens, TNT et satellites sur 2, 4 ou 6 sorties.

Ils peuvent être utilisés dans les réseaux de télédistribution résidentiels en grade 1 ou en grade 3 dans le cas de la distribution TV via le réseau.

(conformément au guide UTE C 90-483)

Exemple d'installation

Mise en œuvre

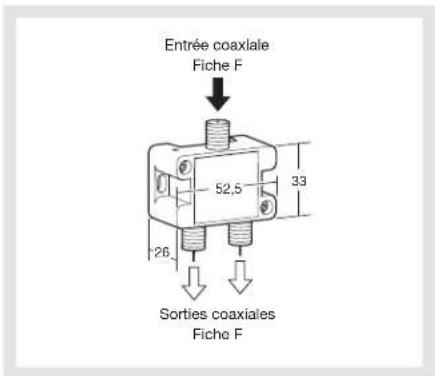

TN202S :

• 1 entrée coaxiale fiche F
• 2 sorties coaxiales fiche F

Entrée coaxiale Fiche F 52,5 33 26 Sorties coaxiales Fiche F

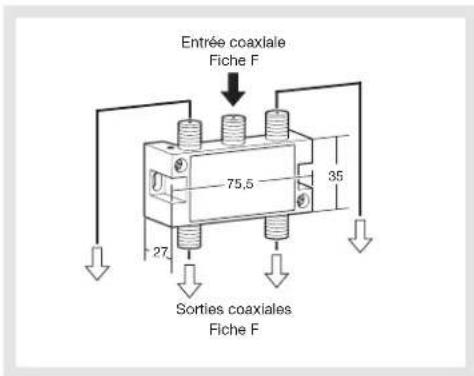

TN204S :

• 1 entrée coaxiale fiche F
• 4 sorties coaxiales fiche F

Entrée coaxiale Fiche F 75,5 35 27 Sorties coaxiales Fiche F

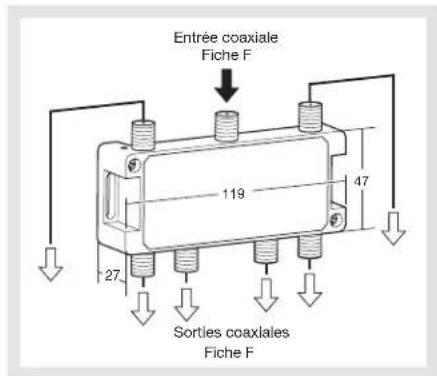

TN206S :

• 1 entrée coaxiale fiche F
• 6 sorties coaxiales fiche F

Entrée coaxiale Fiche F 119 47 27 Sorties coaxiales Fiche F

Spécifications techniques

Caractéristiques techniques :

• Passage des tensions de commutation (14 V, 18 V, 22 kHz, DiSEqC) sur la voie satellite (power pass).
• Protection par diode sur toutes les voies
• Bande de fréquences : 5 à 2400 MHz

Pertes de passage	Fréquences
8,5 dB	5 à 1000 MHz
9 dB	1000 à 1700 MHz
10,5 dB 1700 à 2400 MHz

Raccordement :
- Fiches "F"
- Utiliser un câble coaxial normalisé faible perte, type 17 VATC.

Normes :

- Conformité CE

Garantie

FR

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

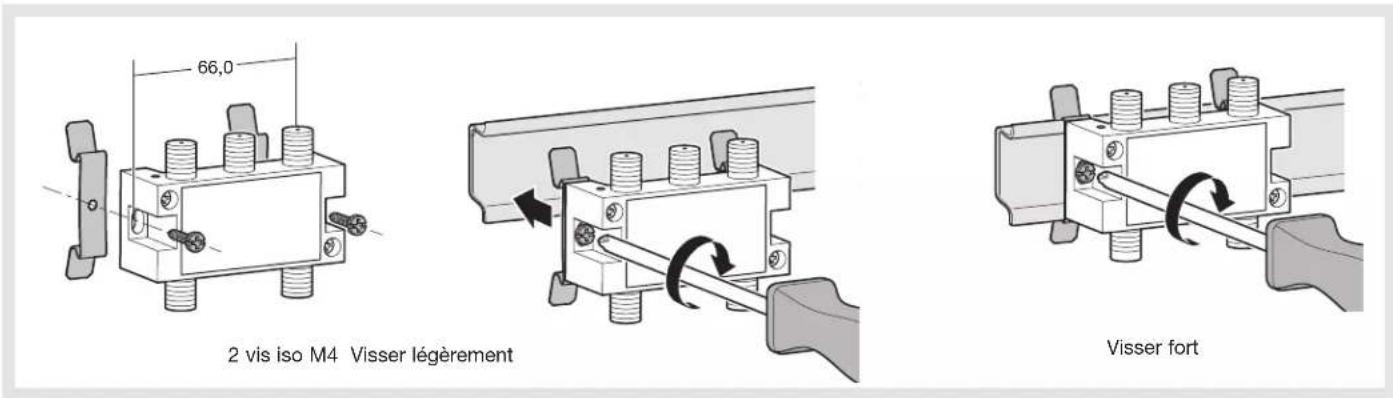

Fixation sur rail

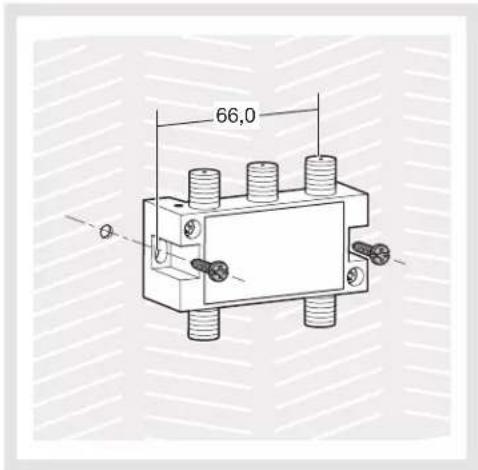

66,0 2 vis iso M4 Visser légèrement Visser fort

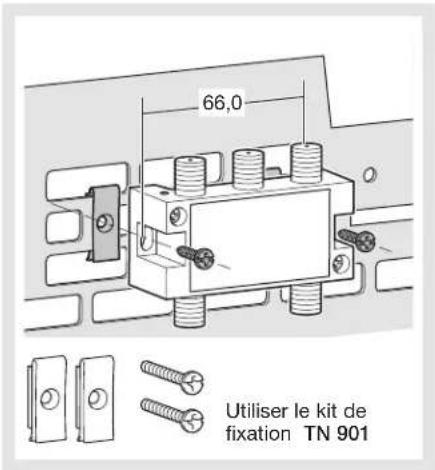

Fixation sur autre support Fixation sur platine

66,0 Utiliser le kit de fixation TN 901

66,0
