Type de produit	Répartiteur téléphonique sans vis
Marque	Hager
Modèle	TN110
Nombre de conducteurs	2 x 8 (16 conducteurs)
Tension maximale	100 V
Courant maximal	6 A
Catégorie de surtension	II
Degré de pollution	2
Diamètre de conducteur	0,6 à 0,8 mm (fil rigide)
Longueur de dénudage	5 à 6 mm
Température ambiante max	60 °C
Indice de protection	IP20
Montage	Sur rail DIN (35 mm)
Connexion	Sans vis, par insertion directe
Largeur (approx.)	36 mm (2 modules)
Hauteur (approx.)	50 mm
Profondeur (approx.)	40 mm
Poids (approx.)	20 g
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas dépasser les valeurs nominales ; utiliser des outils isolés
Réparabilité	Non réparable ; remplacer en cas de défaut
Recyclage	Ne pas jeter avec les déchets ménagers ; suivre les consignes locales

FOIRE AUX QUESTIONS - TN110 HAGER

Comment connecter un conducteur sur le TN110 ?

Dénudez le fil rigide sur 5 mm. Introduisez-le à fond dans la borne sans forcer. Insérez ensuite la borne dans le support rail DIN.

Comment déconnecter un conducteur ?

Démontez la borne du support rail DIN à l'aide d'un tournevis. Maintenez le conducteur d'une main et retirez doucement la borne par des mouvements rotatifs.

Quel type de conducteur utiliser ?

Utilisez exclusivement des fils rigides de diamètre compris entre 0,6 et 0,8 mm. Les fils multibrins ou souples ne sont pas compatibles.

Quelle est la tension maximale supportée ?

La tension maximale est de 100 V en catégorie de surtension II.

Quelle est l'ampacité maximale ?

Le courant maximal admissible est de 6 A par conducteur.

Puis-je utiliser ce répartiteur pour des signaux autres que téléphoniques ?

Oui, pour toute application basse tension (≤100 V) compatible avec les caractéristiques électriques, comme les signaux de commande ou de sonnerie.

Ce produit peut-il être monté sur un rail DIN standard ?

Oui, le TN110 est conçu pour un montage sur rail DIN de 35 mm. La borne s'enclenche directement sur le rail.

Est-ce que le TN110 est adapté aux câbles multibrins ?

Non, le système sans vis est prévu uniquement pour les fils rigides. Les câbles multibrins risquent de ne pas assurer un contact fiable.

Que faire si une borne est endommagée ?

Le produit n'est pas réparable. Remplacez l'ensemble du répartiteur ou contactez votre fournisseur pour un remplacement.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) ou rapportez-le à votre distributeur.

MODE D'EMPLOI TN110 HAGER

FR Répartiteur téléphonique sans vis 2x8 conducteurs pour fils rigides de diamètre 0,6 à 0,8 mm

TN110

Procédure de connexion :

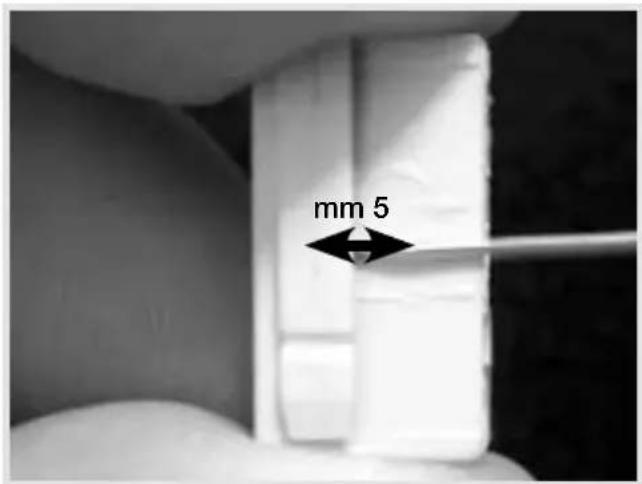

1. Dénuder le conducteur rigide sur 5 mm.

mm 5

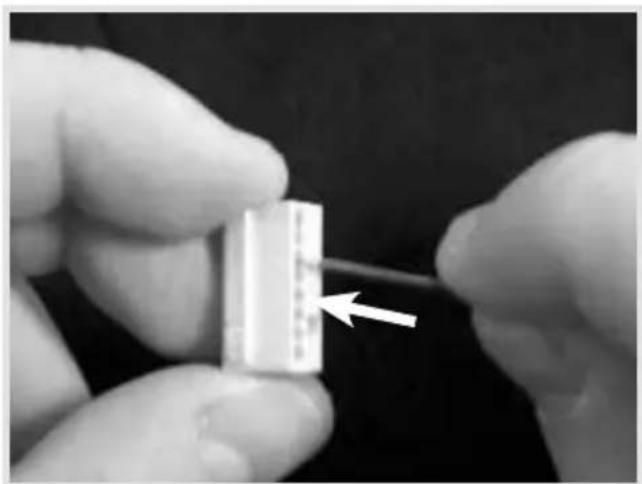

1. Connecter : introduire à fond le conducteur dénudé dans la borne.

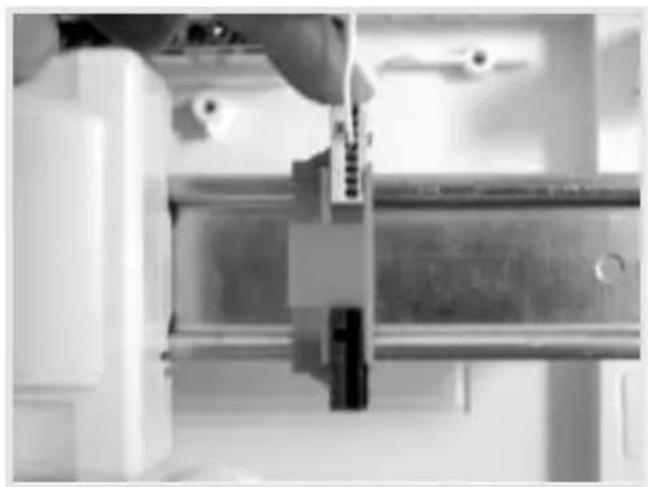

1. Insérer la borne dans le support pour rail DIN.

Procédure de déconnexion :

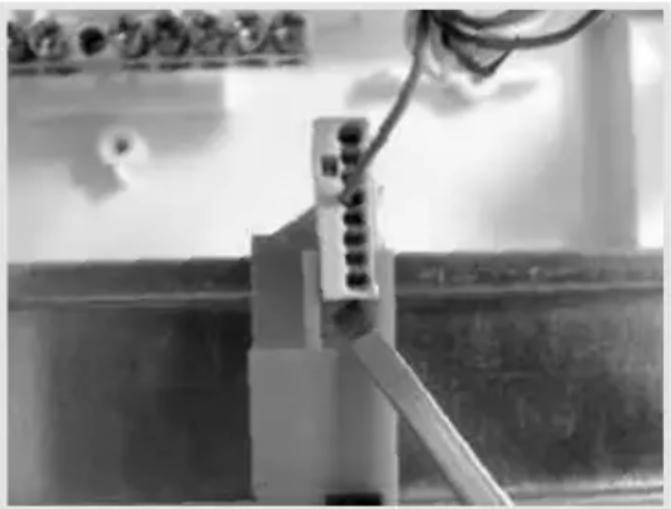

1. Démonter la borne du support pour rail DIN à l'aide d'un tournevis.

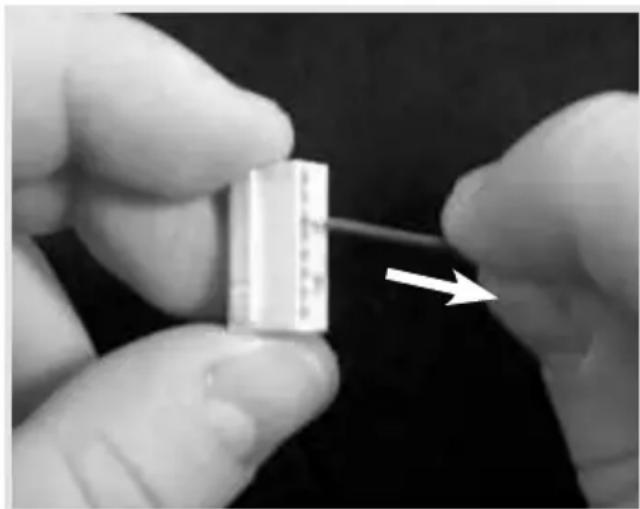

1. Maintenir le conducteur dans une main et retirer doucement la borne par des mouvements rotatifs.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

FR

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€ et en Suisse

Caractéristiques techniques

Tension maximum 100V
Courant maximum	6A
Overvoltage	category II
Pollution degree	2
Diamètre de conducteur	0,6 ... 0,8mm
Longueur de dénudage	5...6 mm/0,2...0,24 inch
Température ambiante maximum	60°C
Indice de protection	IP20
