TRC321B - Détecteur de luminosité HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de luminosité radio KNX
Marque	Hager
Modèle	TRC321B
Dimensions (L x H x P)	138 x 26 x 31 mm
Poids (avec piles)	70 g
Alimentation	2 piles alcalines AAA LR03 1,5 V (durée de vie environ 4 ans)
Fonctions principales	Commande automatique de volets roulants ; protection solaire et fonction crépusculaire réglables ; réglage des seuils de luminosité par potentiomètres (lux) ; mode test accéléré ; arrêt/marche du mode auto par appui sur touche A
Types de configuration	Quicklink (sans outil), E-mode TX100, S-mode ETS
Liaison radio	868,3 MHz ; puissance max 25 mW ; rapport cyclique 1 %
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-25 °C à +70 °C
Indice de protection	IP20 / IK04
Catégorie de réception	2
Entretien et nettoyage	Éviter les obstacles ou salissures devant la cellule ; ne pas ouvrir le boîtier ; utiliser un chiffon sec pour le nettoyage
Consignes de sécurité	Installation uniquement par un installateur électricien qualifié ; respecter les règles TBTS ; ne pas installer à l’extérieur ; éviter les décharges électrostatiques lors de l’accès aux composants
Pièces détachées / réparabilité	Pièces détachées disponibles auprès du fabricant ; réparation par un service agréé
Informations générales	Conforme à la directive 2014/53/UE ; déclaration CE sur www.hager.com ; fabriqué par Hager Controls

FOIRE AUX QUESTIONS - TRC321B HAGER

Comment installer le détecteur de luminosité TRC321B ?

Fixez le socle à l’aide de 2 vis adaptées au support ou d’un adhésif double face. Insérez 2 piles AAA LR03 dans le logement prévu. Connectez le câble fibre optique comme illustré. Placez la ventouse sur la vitre côté intérieur, en évitant tout obstacle ou salissure.

Comment remplacer les piles de mon détecteur Hager ?

Ouvrez le capot en dévissant la vis et en déclipsant le socle. Remplacez les 2 piles alcalines AAA LR03 en respectant la polarité. Le changement de piles n’affecte pas la configuration du produit. Refermez le capot.

Comment régler le seuil de protection solaire ?

Tournez le potentiomètre correspondant. La LED cfg indique le résultat : clignotement orange/vert lorsque le seuil est atteint. Le réglage n’est possible que si la luminosité mesurée est > 1500 lux. Effectuez le réglage à l’heure de la journée où la luminosité correspond au niveau souhaité.

Comment régler le seuil crépusculaire ?

Tournez le potentiomètre correspondant. La LED cfg clignote orange/rouge lorsque le seuil est atteint. Le réglage n’est possible que si la luminosité mesurée est < 500 lux. Effectuez le réglage en soirée.

Comment utiliser le mode test ?

Appuyez sur la touche A pendant plus de 10 secondes. Le voyant clignote 3 fois toutes les 10 secondes pendant 5 minutes maximum. En mode test, la mesure s’effectue toutes les 10 secondes au lieu de 15 minutes. Pour désactiver, appuyez brièvement sur la touche A.

Comment configurer le TRC321B en mode Quicklink ?

Voir l’illustration E de la notice. Appuyez sur la touche de l’actionneur de volet pour sélectionner le mode Montée/Descente (motif vert/rouge). Répétez les opérations de sélection et validation de la fonction pour chaque actionneur concerné.

Que signifie le clignotement de la LED cfg ?

La LED cfg indique la comparaison entre la luminosité mesurée et le seuil réglé : clignotement orange/vert = seuil de protection solaire atteint ; orange/rouge = seuil crépusculaire atteint ; orange fixe = entre 500 et 1500 lux, aucun réglage possible .

Comment effectuer un retour usine ?

Maintenez enfoncé le bouton jusqu’à ce que la LED cfg clignote (plus de 10 secondes), puis relâchez. La fin du retour usine est signalée par l’extinction de la LED cfg. Attendez 15 secondes avant de reconfigurer le produit. Cette opération efface toute la configuration.

Pourquoi mon détecteur ne commande-t-il pas correctement les volets ?

Vérifiez que les piles sont en bon état (voyant rouge clignotant = piles faibles). Assurez-vous que la cellule n’est pas obstruée. Vérifiez les seuils réglés : le seuil de protection solaire doit être réglé au-dessus de 1500 lux, le seuil crépusculaire en dessous de 500 lux. Vérifiez la configuration radio (Quicklink, TX100 ou ETS).

Quelle est la portée radio du TRC321B ?

La portée typique est d’environ 30 mètres à l’intérieur, mais peut varier selon les obstacles (murs, cloisons). La liaison utilise la fréquence 868,3 MHz avec une puissance d’émission de 25 mW. Pour une meilleure portée, évitez les obstacles métalliques.

MODE D'EMPLOI TRC321B HAGER

① Ventouse
② Pousoir et LED de configuration
③ Touche et voyant A
4 Potentiometres et
⑤ Cable fibre optique ⑥ Cache-vis

① Utiliser un cutter
② Partie à jeter
③ Partie à conserver

① Utiliser un nouvel embout (fourni)

① Couper avec un cutter
②Sertir06mm

Description du produit

Le détector de luminosité TRC321B est un émetteur radio KNX alimenté par pile. C'est un produit dédié aux actionneurs de volets. Selon la luminosité mesurée et les seuils régés sur le produit, il commande des actionneurs afin de réaliser une protection solaire et, ou une fonction crépusculaire

La mesure s'effectue grâce à une cellule ventouse fixée sur la vente, cote interieur. (Eviter tout obstacle ou salissure devant la cellule).

Fonctions

Commande automatique des volets.
- Arret / Marche du mode Auto par un appui court sur la touche (A).
- Reglage par potentiomètre des consignes en lux pour la protection solaire et / ou de la fonction crépusculeaire (C).
- Désactivation de la fonction ou = position Off sur le potentiametre ou .

Les fonctions précises de ces produits dépendant de la configuration et du paramétrage.

Recommendations

Tout accès aux composants internes peut endomager le produit par décharges d'électricité statique.

Lors d'une intervention sur le produit prendre les précautions suivantes :

• éviter tout contact direct ou par l'intermédiaire d'un outil métallique, avec les composants électroniques
• utiliser des outils non magnétiques
• avant d'acceder aux composants internes, toucher une surface métallique non peinte telle qu'une canalisation d'eau ou un matériel électrique relié à la terre.

Ouverture

① Dévisser la vis à l'aide d'un tournevis cruciforme.
② Déclipser le capot du socle.
③ Inserer 2 piles alcalines AAA LR03.

Le changement de piles n'a aucune influence sur la configuration du produit.

Fixation

Fixation par 2 vis adaptées au support ou avec de l'adhesif double face.

Connector le cable fibre optique

Voir l'illustration.

Installation de la ventouse

La cote "X" déterminé la course maximum de descente du volet en cas de luminosité intensive.

pattes de fixation

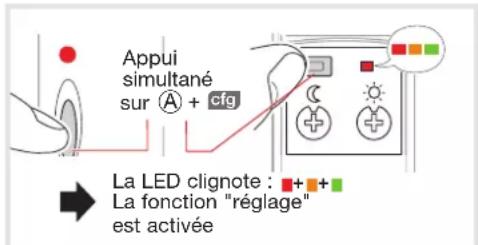

Réglage des seuils de luminosité

Les seuils de luminosité sont régés à l'aide des 2 potentiamétres. La couleur de la LED cfg (voir illustration [D]) indicate le résultat de la comparaison entre la luminosité mesurée par le capteur et le seul régé sur le potentiamètre.

Attention :

Le seuil de protection solaire ne peut etre regle que si la luminosite mesurée est >1500 Lux.
Le seuil crepusculaire ne peut etre regle que si la luminosite mesurée est < a 500 Lux.
- Entre 500 et 1500 lux, la LED clignote orange et:aucun des 2 seuils ne pourra etre régèle.

Si en tournant le potentiametre, la LEDcfg se met a clignoter en bicolore cela indiquera que la luminosite mesure correspond à la valeur regle sur le potentiametre soit :

Orange /vert = seuil (atteint
Orange/ rouge = seuil atteint

Pour tener compte des conditions d'implantation du capteur, le réglage estidialement à faire au moment de la journée ou la luminosité correspond au niveau souhaité (en jourée et en soirée si les 2 seuls sont utilisés).

Sauvegarde et sortie du mode réglage par un appui bref sur la touche A ou fig.

Mode test

Il permet le test en acceleré de votre programmation et/ou en simulant les niveaux de luminosité souhaïte.

• Appui long > 10s sur la touche (A).
  -Le moyant clignote 3xtoutes les 10s.
• Le mode Test est activé (5 mn maxi).
• Désactivation: appui bref sur la touche (A).

Le produit fonctionne avec une périodicité de la mesure réduite à 10s. au lieu d'environ 15 minutes (voir illustration).

Automatisation fonction crépusculaire et protection solaire

Les commandes sont émises par le TRC321B après un passage du seuil de luminosité constatédurant environ 15 minutes. (Voir l'illustration [D])

Configuration

Cet émetteur peut être configuré de 3 façon différentes:

• quicklinkQ configuration sans outil, voir notice de configuration livrée avec les récepteurs radio
  E-mode TX100/B V.2.7.0 ou >: descriptif des fonctions du produit disponible chez le constructeur.
• S-mode ETS via TR131: pour utiliser d'ETS, logiciel d'application STRC321B. Base de données et descriptorif disponible chez le constructeur.

Faites un appui sur la touche d' lors de la phase d'apprentissage pour le TX100 ou pour l'adressage en ETS.

Pour changer de mode de configuration, il faut obligatoirement faire un "retour usine" du produit.

Sélection de l'entrée

En mode configuration TX100, la selection ou la numération de l'entrée se fait par un appui court sur la touche ()

Configuration quicklink

Voir l'illustration E. Seul le type de commande Montée/descente (motif vert/rouge) pourra etre selectionne sur les actionneurs de volets KNX lie au TRC321B. Le fonctionnement obtenu corresponda a celui decrit dans l'illustration D.

Signalisation duvoyant A

Piles faibles	Clignotement rouge 1 sec.
Mode automatique actif	- 4 clignotement orange (produit non configuré)
Signalisation sur émission	- Flash vert 100 ms (produit configuré)
Changement de mode par appui sur touche A
Auto → Arrêt	- Allumé rouge 1,5 sec.
Arrêt → Auto.	- Allumé vert 1,5 sec.

Retour usine

Appuyer et maintainir le le bouton pouvoir fig jusqu'au clignotement de la LEDcfg (>10s) puls relacher.

La fin du retour usine est signalée par l'extinction de la LEDcfg.

Cette opération provoque l'effacement complet de la configuration du produit. Àpres un "retour usine",attendre 15 s'avant de procédé à une configuration.

\section*{Caracteristiques techniques}

Alimentation: 2 piles alcalines AAA LR03 1,5 V (durée de vie ± 4 ans)

Liaison radio: 868.3 MHz

Température de fonctionnement: 0^ à +50 °C

Température de stockage: -25°C à +70°C

Indices de protection mécanique: IP20 / IK04

Rapport cyclique d'émission : 1%

Categore de reception: 2

Dimensions LxHxP: 138x26x31 mm

Poids (avec piles) : 70 g

Puisance maximale d'émission : 25mW

Appareil à installer uniquement par

un installateur electricien selon les normes d'installation en vigueur dans le pays.

Respecter les régles d'installation TBTS.

Ne pas installer ce module à l'extérieur du bathtub.

Utilisable partout en Europe et en Suisse

Par la presente hager Controls declare que I'appareil

détector d'ouverture radio est conforme aux exigences essentielles et aux autres dispositions

pertinentes de la directive 2014/53/UE. La déclaration CE peut être consultée sur le site :

www.hagerroup.com

Produktbeschreibung

① Montede du volet

Lux > seuil

2 Descent du volet jusqu'au niveau du capteur puis remontee durant 1s, afin d'assurer a nouveau la détec tion

③ Montée du volet

Lux < seuil

4 Descente complete du volet

Lux > seuil

⑤ Pas de remontée automatique

Lux < Schwellwert

① Aufwartsbewegen

Lux > Schwellwert

② Sélection de la fonction

③ Validation de la fonction

④ Findelacomfiguration

Pour commander plusieurs actionneurs de volets, repeter les opérations 2 et 3 sur les autres actionneurs concernés.

⑥ Konfiguration starten
