XEV600 - Borne de recharge électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Borne de recharge électrique
Marque	Hager
Modèle	XEV600
Dimensions (H x L x P)	765 x 355 x 202 mm
Poids	30 kg
Alimentation électrique	230 V (monophasé) ou 400 V (triphasé) ±10%
Fréquence	50 Hz ±1%
Puissance de charge max	7 kW (monophasé) / 22 kW (triphasé)
Courant max	32 A
Type de prise	Mode 3 Type 2S (prise femelle)
Technologie RFID	Compatible cartes Mifare (1k, 4k, Ultralight, NTAG203)
Indice de protection	IP54 / IK10
Température de fonctionnement	-25°C à +40°C
Humidité de fonctionnement	5% à 95%
Classe de protection électrique	Classe 1
Installation	Par un installateur électricien agréé, selon normes en vigueur
Fonctions principales	Recharge des véhicules électriques, authentification RFID, indicateur lumineux d'état
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Respecter les règles TBTS. Dispositif de protection intégré.
Documentation fournie	Notice complète sur clé USB et site internet Hager

FOIRE AUX QUESTIONS - XEV600 HAGER

Comment installer la borne XEV600 ?

L'installation doit être réalisée exclusivement par un installateur électricien agréé conformément aux normes en vigueur dans votre pays. La notice complète de montage et de paramétrage est fournie sur une clé USB et sur le site Hager.

Quelle est la puissance de charge maximale ?

La puissance de charge maximale est de 7 kW en version monophasée (32A) et de 22 kW en version triphasée (32A). La tension d'alimentation est de 230V ou 400V selon la configuration.

Puis-je utiliser n'importe quel véhicule électrique ?

Oui, la borne est compatible avec tous les véhicules électriques équipés d'une prise Type 2 (norme Mode 3). Utilisez un câble de charge Type 2 adapté.

Comment fonctionne l'authentification RFID ?

La borne intègre un lecteur RFID compatible avec les cartes Mifare (1k, 4k, Ultralight, NTAG203). Passez la carte devant le lecteur pour déverrouiller la charge.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice sur la clé USB fournie. Si le problème persiste, contactez un installateur qualifié ou le service après-vente Hager. Ne tentez pas de réparer vous-même.

Comment entretenir la borne de recharge ?

Nettoyez régulièrement l'extérieur avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez visuellement l'état de la prise et du câble.

Dans quelles conditions environnementales la borne peut-elle fonctionner ?

La borne est conçue pour fonctionner par températures de -25°C à +40°C et une humidité relative de 5% à 95%. Son indice de protection IP54 la protège contre la poussière et les projections d'eau.

La borne est-elle conforme aux normes de sécurité ?

Oui, elle respecte les règles TBTS (Très Basse Tension de Sécurité) et est de Classe 1 (protection par mise à la terre). L'installation doit être conforme aux normes électriques nationales.

Comment éliminer la borne en fin de vie ?

Ne jetez pas la borne avec les ordures ménagères. Rapportez-la à un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (DEEE). Contactez votre distributeur ou votre mairie.

Où trouver la notice complète et les mises à jour ?

La notice complète est fournie sur une clé USB livrée avec la borne. Vous pouvez aussi la télécharger gratuitement sur le site internet Hager de votre pays. Les mises à jour logicielles sont délivrées via ces mêmes supports.

MODE D'EMPLOI XEV600 HAGER

Avant tout montage d'une borne de recharge veuillez vous référer au manuel de maintenance. Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Respecter les règles d'installation TBTS.

Toutes les informations relatives à l'installation (montage, branchement électrique et paramétrage), à la connexion aux serveurs ainsi qu'à l'utilisation et à la maintenance des bornes sont présentes dans la clé USB fournie avec les bornes et sur le site internet Hager de votre pays.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse

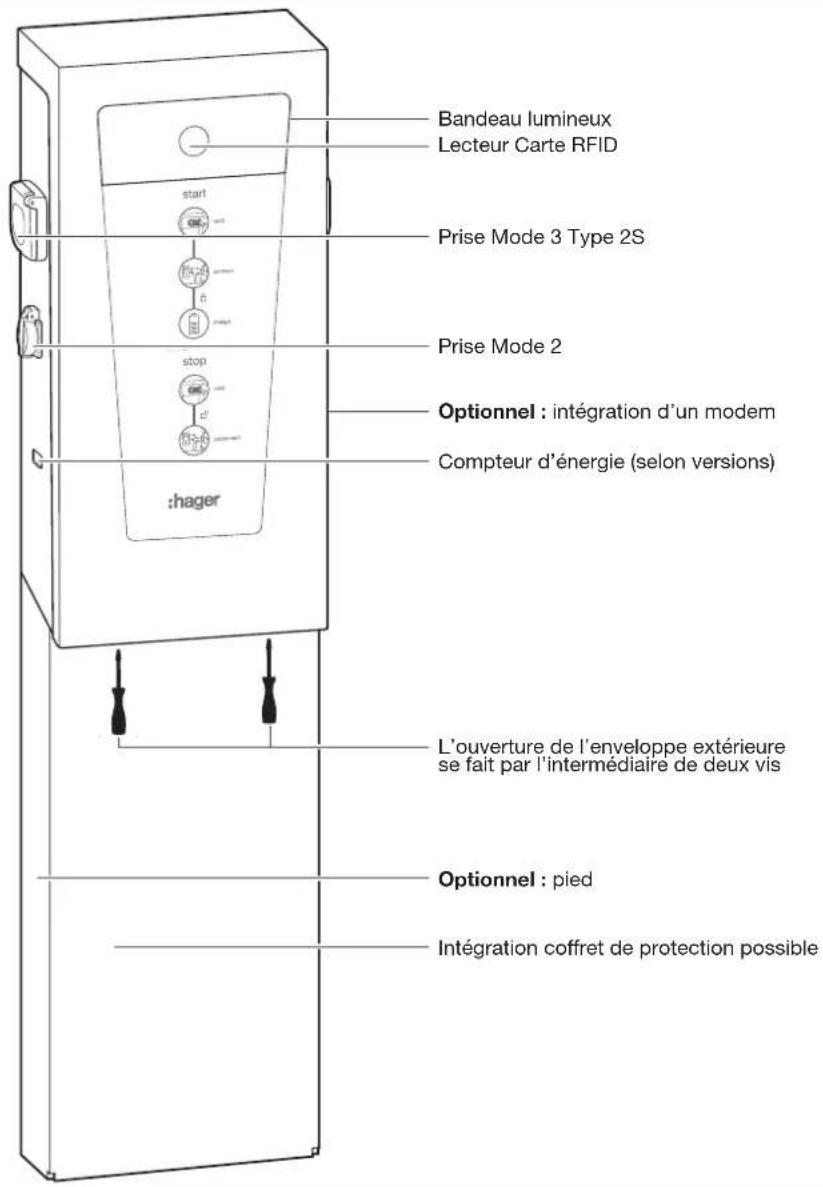

2. Description générale de la borne de charge

Bandeau lumineux Lecteur Carte RFID start Prise Mode 3 Type 2S stop Optionnel : intégration d'un modem Compteur d'énergie (selon versions) :hager L'ouverture de l'enveloppe extérieure se fait par l'intermédiaire de deux vis Optionnel : pied Intégration coffret de protection possible

3. Données techniques

Conditions environnementales

Température -25°C à + 40°C
Humidité 5% à 95%
Protection IP 54 – IK 10

Caractéristiques électriques

Tension 230V / 400V (3-phase Version) +/- 10%
Frequency 50 Hz +/- 1%
Puissance de charge maximum 32A - 7kW (1-phase Version)32A - 22kW (3-phase Version)
Classe de protection électrique Classe 1

Caractéristique mécaniques

Poids 30kg
Hauteur 765mm
Largeur 355mm
Profondeur 202mm

RFID

Technologies RFID compatibles Mifare 1k

Mifare 4kMifare Ultralight NTAG203

2. Description générale de la borne de charge

Conditions environnementales

Caractéristiques électriques

Spänning 230V / 400V (trefasmodell) +/- 10%
Frekvens 50 Hz +/- 1%
Maxbelastning 32A - 7kW (enfasmodell)	32A - 22kW (trefasmodell)
Elektrisk skyddsklass Klass 1

Caractéristique mécaniques
