Type de produit	Variateur d'éclairage pilote 1-10 V
Marque	Hager
Modèle	EV108
Tension d'alimentation	230 V~ 50 Hz
Consommation à vide	3 W
Dissipation maximale	1 W
Sortie 1-10 V	50 mA max
Nombre max de variateurs EV100/EV102 pilotés	30
Nombre max de ballasts 1-10 V (2 mA)	25
Distance de raccordement max	50 m
Entrées de commande (E1, E2)	230 V~ 50 Hz
Contact de sortie	μ 10 A 230 V~ AC1
Affichage	Afficheur numérique 2 chiffres (niveau d'éclairement en %)
Boutons de commande	2 boutons poussoirs pour variation, 1 bouton marche/arrêt/validation
Fonctions	Variation, extinction/allumage, rappel de niveau d'ambiance, paramétrage vitesse et niveaux min/max
Température de fonctionnement	-10 °C à +45 °C
Température de stockage	-20 °C à +60 °C
Capacité de raccordement (souple)	1 à 6 mm²
Capacité de raccordement (rigide)	1,5 à 10 mm²
Installation	Par électricien qualifié, respect des normes
Utilisation	Contrôle d'éclairage par boutons poussoirs ou entrées E1/E2
Paramétrage	Réglage de la vitesse de variation, niveaux min/max, ambiance, extinction (P0 à P4)

FOIRE AUX QUESTIONS - EV108 HAGER

Comment allumer ou éteindre l'éclairage avec le variateur EV108 ?

Appuyez brièvement sur le bouton ⏻ (marche/arrêt) pour allumer ou éteindre au dernier niveau mémorisé.

Comment régler le niveau d'éclairement ?

Utilisez les deux boutons poussoirs ④ pour augmenter ou diminuer le niveau, ou les boutons poussoirs raccordés aux entrées ⑦ par appuis maintenus.

Comment paramétrer la vitesse de variation ?

Accédez au paramètre P0 en appuyant sur ⊖ jusqu'à affichage de P0, puis réglez de 4 à 99 secondes pour une variation de 0% à 100%.

Quels sont les niveaux d'éclairement réglables ?

Le niveau minimum (P1) peut être réglé de 1 à 49% et le niveau maximum (P2) de 51 à 99%.

Comment utiliser les entrées E1 et E2 sur le EV108 ?

Les entrées E1 et E2 peuvent être paramétrées en mode rappel de niveau d'ambiance ou forçage. L'activation simultanée des deux force le variateur sur un niveau E3.

Combien de variateurs EV100/EV102 puis-je piloter avec un EV108 ?

Jusqu'à 30 variateurs EV100/EV102 peuvent être connectés via la liaison 1-10 V.

Quelle est la puissance maximale de la sortie 1-10 V ?

La sortie 1-10 V délivre un courant maximal de 50 mA, suffisant pour piloter jusqu'à 25 ballasts 1-10 V de type 2 mA.

Que faire si l'afficheur indique '--' ?

L'affichage -- signifie que l'éclairage est éteint. Appuyez sur le bouton marche/arrêt pour allumer.

Comment réinitialiser le variateur aux paramètres d'usine ?

La notice ne mentionne pas de réinitialisation. En cas de problème, consultez un électricien qualifié ou paramétrez manuellement chaque fonction (P0 à P4) à vos valeurs souhaitées.

Quelles sont les précautions de sécurité lors de l'installation ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Coupez l'alimentation avant toute intervention.

MODE D'EMPLOI EV108 HAGER

Télévariateur pilote 1-10V Notice d'instructions

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Présentation du produit

Les télévariateurs pilotes EV106 et EV108 permettent la variation de l'éclairage, pour des puissances jusqu'à 30 x 1000 W, associés à des télévariateurs EV100/ EV102 via une liaison 1-10V.

Utilisé seul, il permet le contrôle de lampes fluorescentes via des ballasts 1-10 V.

Par paramétrage, il est possible de définir : - les paramètres de variation (EV106, EV108)

- le mode de fonctionnement des entrées E1 et E2 (EV108 uniquement).

Fonctions du télévariateur

1. Fonctionnement normal

En fonctionnement normal, l'afficheur ⑧, indique le niveau d'éclairement, tandis que les 2 boutons poussoirs ④ permettent de faire varier le niveau d'éclairement.

Un appui bref sur le bouton ① éteint ou allume au dernier niveau mémorisé.

Le réglage du niveau d'éclairement se fait également par des boutons poussoirs ⑦, lumineux ou standards, raccordés au produit :

• par appuis brefs :

allumage ou extinction de l'éclairage.

• par appuis maintenus :

variation de la luminosité jusqu'au niveau minimum ou maximum. Le sens de la variation est inversé à chaque nouvel appui maintenu.

2. Paramétrage du variateur EV106

Pour démarrer la saisie des paramètres, il faut appuyer sur la touche ⊖ (affichage de - -), puis faire un nouvel appui sur ⊖ jusqu'à l'affichage de P0.

Les touches ⏻ et ⚠ sont utilisées pour faire défiler les différents choix (P0 à P4 ou valeurs), tandis que la touche Ⓞk valide la saisie.

Les étapes de programmation sont les suivantes:

• la vitesse de variation de 0% à 100% P0, de 4 s à 99s
• le niveau mini d'éclairement P1 de 01 à 49%
• le niveau maxi d'éclairement P2 de 51 à 99%
• la vitesse d'atteinte des niveaux d'ambiance P3 (0 à 99 %) : de 0 à 99 s
• la vitesse d'extinction P4 (99 à 0 %) : de 0 à 99 s.

3. Paramétrage du EV108

Voir annexe paramétrages EV102 EV108.

4. Utilisation des entrées E1 et E2 du EV108

Par paramétrages, les entrées E1 et E2 rappellent un niveau d'ambiance ou forcent l'état de sortie du variateur. Pour chacune des entrées, il est possible de définir :

• Le mode de fonctionnement :
  • Rappel d'un niveau d'ambiance
• Forçage
• Le niveau d'ambiance
• La vitesse d'atteinte du niveau souhaité

Si E1 et E2 sont paramétrés en forçage, l'activation simultanée de E1 et E2 force le variateur sur un niveau E3.

Spécifications techniques

Caractéristiques électriques

• Tension d'alimentation : 230V\~ 50Hz
  • Consommation à vide : 3 W
• Dissipation maximum du produit : 1 W

Caractéristiques fonctionnelles

Puissance délivrée :

• Sortie 1-10V : 50 mA maxi
  • EV100 / EV102 : 30 maxi
  • Ballast 1-10V 25 maxi (type 2 mA)
  • Distance de raccordement : 50 m maxi

Entrée de commande ⑦

- Tension : 230V\~ 50Hz

• Distance de raccordement : 50 m maxi
- Boutons poussoirs lumineux : 5 mA maxi ⑦

Entrées de commande E1 et E2 (11, 15)

• Tension : 230V\~ 50Hz
• Distance de raccordement : 50 m maxi

Contact de sortie

- μ 10 A 230V\~ AC1

Environnement

• T° de fonctionnement :
-10 °C à +45 °C
- T° stockage
-20 °C à +60 °C

Capacité de raccordement

• souple :
  1 à 6 mm²
• rigide
  1,5 à 10 mm²

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe C ∈ et en Suisse

EN

• EV100 / EV102 : 30 maxi

- Ballast 1-10V 25 maxi (type 2 mA)

• Distance of connection : 50 m maxi

Control input ⑦

• Voltage : 230V\~ 50Hz

• Distance of connection : 50 m maxi

• Lighted pushbuttons : 5 mA maxi ⑦

E1 and E2 control inputs (⑪, ⑮)

• Voltage : 230V\~ 50Hz

• Distance of connection : 50 m maxi

Output contact

- μ 10 A 230V\~ AC1

Environment

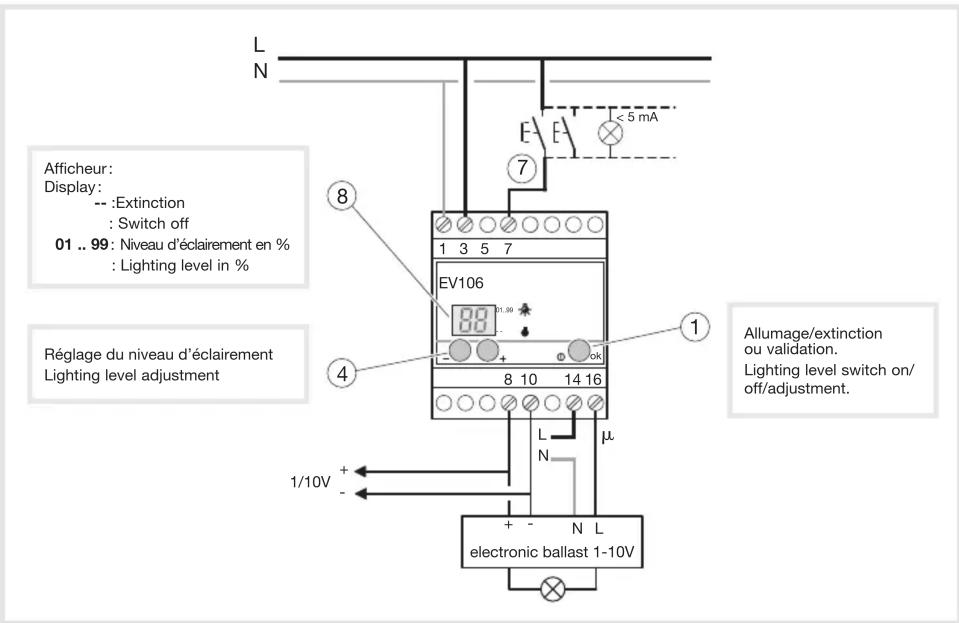

Présentation et raccordement du produit EV106 seul Diagram and connection of EV106 product only

Présentation et raccordement du produit EV108 seul Diagram and connection of EV108 product only

Association du télévariateur pilote EV106 ou EV108 avec des télévariateurs EV102/EV100 Association of pilot remote control dimmer EV106 or EV108 with remote control dimmers EV102/ EV100

• EV100 / EV102 : maximal 30
