Aero RA/V - Thermostat DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat de radiateur mécanique
Marque	Danfoss
Modèle	Aero RA/V
Utilisation	Régulation de température pour radiateurs à eau chaude
Plage de température	Environ 5 °C à 26 °C (selon réglage)
Dimensions	Diamètre 50 mm, hauteur 70 mm
Poids	Environ 80 g
Alimentation	Mécanique (sans piles, fonctionnement autonome)
Fonctions principales	Régulation proportionnelle de la température ambiante, limitation de température min et max (réglable via butées)
Matériau	Plastique ABS, métal pour le soufflet thermique
Couleur	Blanc standard
Indice de protection	IP20 (usage intérieur)
Raccordement	Filetage M30 x 1,5 (compatible avec la plupart des vannes RA)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni immerger.
Sécurité	Ne pas exposer à des températures extrêmes (>50 °C). Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Joint torique (réf. 013G1246), adaptateurs disponibles. Réparation limitée, privilégier le remplacement.
Informations générales	Conforme aux normes CE. Fabriqué par Danfoss A/S, Danemark.
Garantie	2 ans (sauf pièces d'usure)

FOIRE AUX QUESTIONS - Aero RA/V DANFOSS

Comment installer le thermostat Danfoss Aero RA/V ?

Vissez le thermostat sur la vanne du radiateur (filetage M30x1,5). Assurez-vous que le joint torique est en place. Serrez à la main, pas d'outil. Consultez le schéma d'installation fourni.

Comment régler la température ?

Tournez le bouton rouge : les chiffres (de * à 5) correspondent à des températures approximatives. La position 3 correspond environ à 20 °C. Réglage continu entre les crans.

Comment limiter la température maximale ?

Retirez le capuchon. Derrière le bouton, une butée de limitation max est réglable à l'aide d'une petite pince. Tournez-la pour définir la température max souhaitée.

Comment limiter la température minimale ?

Sous le capuchon, une autre butée (souvent bleue) permet de limiter la température minimale. Réglez-la pour éviter que le radiateur ne descende en dessous d'un certain niveau (ex: 10 °C).

Que faire si le thermostat ne fonctionne pas ?

Vérifiez que le radiateur chauffe correctement et que la vanne n'est pas bloquée. Assurez-vous que le thermostat est bien vissé et que le joint est en bon état. Si le soufflet est déformé, remplacez le thermostat.

Faut-il des piles pour ce thermostat ?

Non, le Danfoss Aero RA/V est un thermostat mécanique. Il fonctionne sans piles, grâce à un soufflet à gaz qui réagit à la température ambiante.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. N'immergez pas le thermostat. Un nettoyage régulier suffit.

Quelle est la plage de température réglable ?

Environ de 5 °C (position *) à 26 °C (position 5). Les réglages intermédiaires sont proportionnels.

Puis-je utiliser ce thermostat sur une vanne Danfoss RA ?

Oui, le raccord M30x1,5 est compatible avec les vannes Danfoss série RA. Il peut aussi fonctionner sur certains autres modèles avec l'adaptateur approprié (réf. 015G4951).

Où trouver des pièces de rechange ou des accessoires ?

Les joints toriques (013G1246) et les adaptateurs (015G4951) sont disponibles chez les revendeurs agréés Danfoss. Contactez le service client pour plus d'informations.

MODE D'EMPLOI Aero RA/V DANFOSS

Installation Guide

Danfoss Aero® RA/V / 015G4560

Danfoss Aero® RA/V

thermostatic sensors series

Close-up of a white Danfott brand rotary dial with a red knob and scale markings (no readable text beyond branding)

Close-up of a mechanical valve or pump component with a red knob and numbered ports (no text or symbols visible)

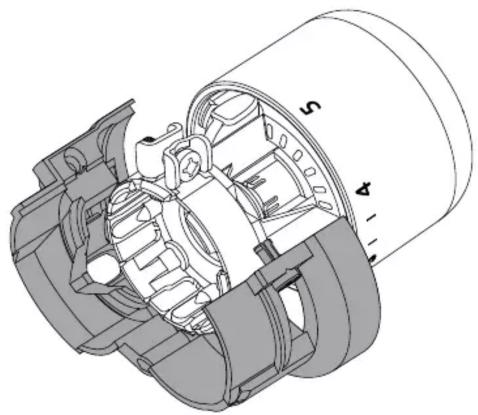

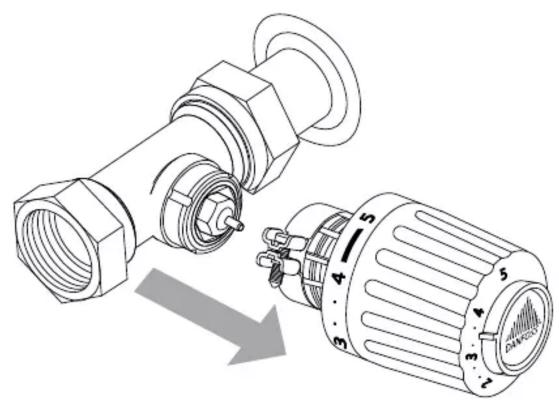

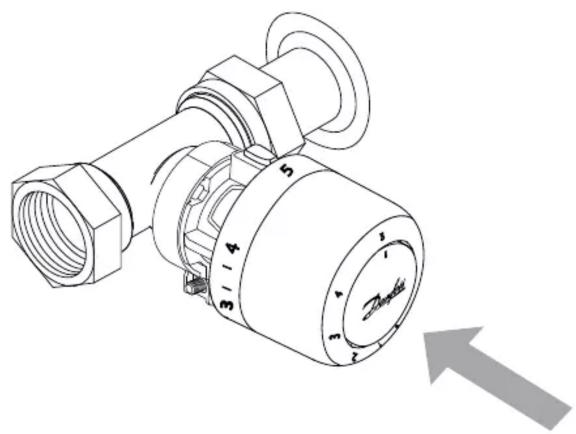

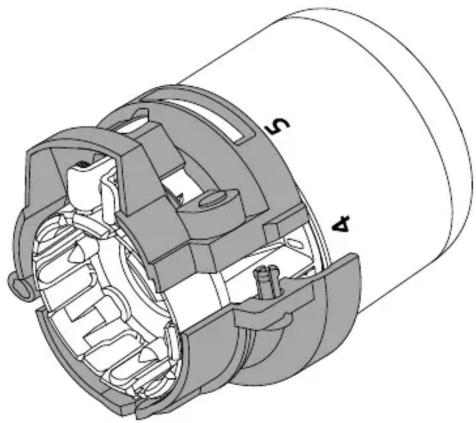

Installation | Montage | Installation | Instalación
1.

Technical illustration of a mechanical component with two views: one showing a threaded pipe fitting and the other showing a flanged knob with numbered parts (no text or symbols present)

1.

3.4.

Technical line drawing of a mechanical valve or fitting with numbered components and an arrow indicating direction (no text or symbols present)

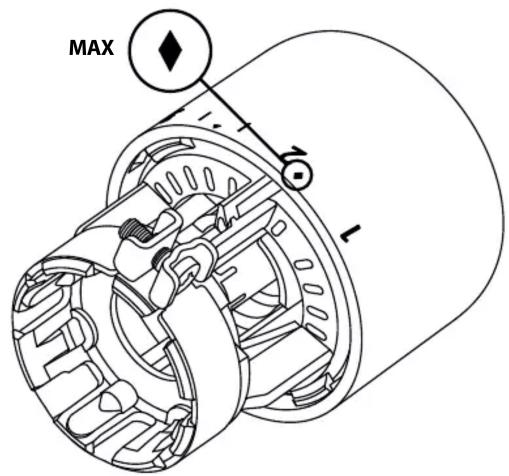

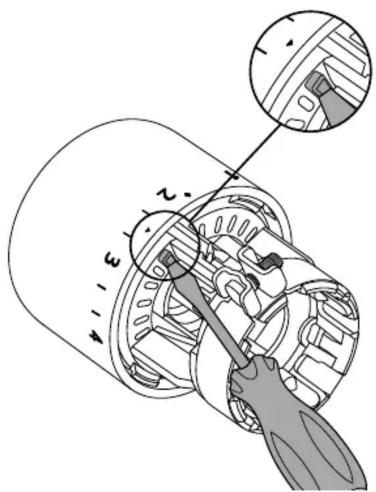

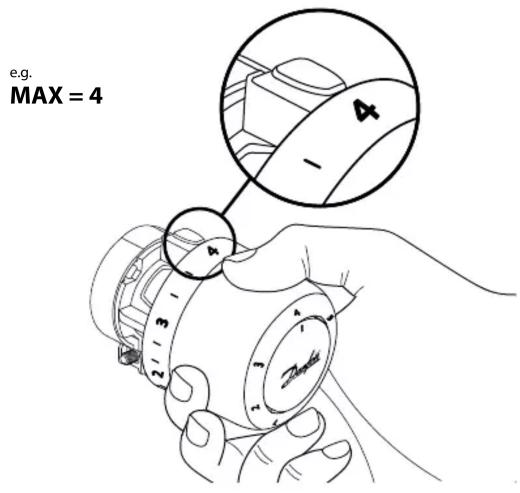

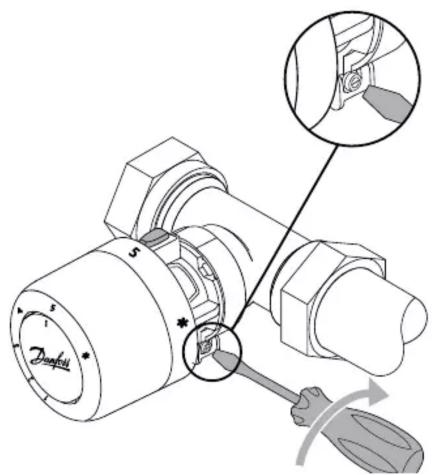

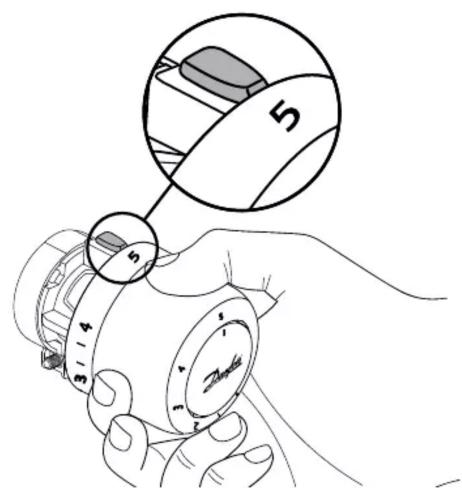

Temperature Limitation | Temperaturbegrenzung | Limite de température | Limitación de temperatura (MAXIMUM)

1.

1.

1.

Technical diagram of a mechanical assembly with labeled parts (no readable text or symbols)

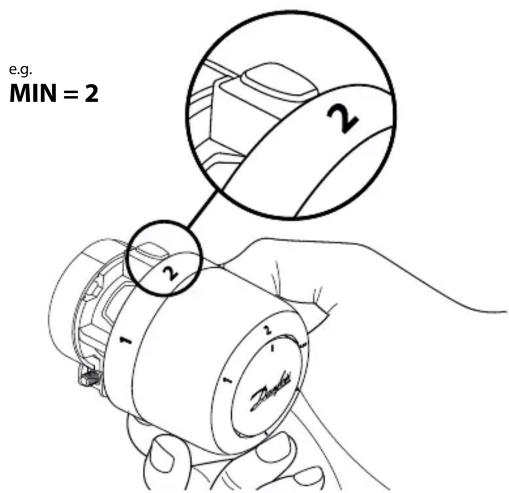

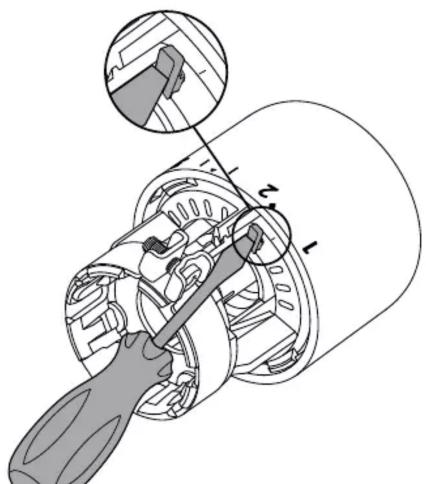

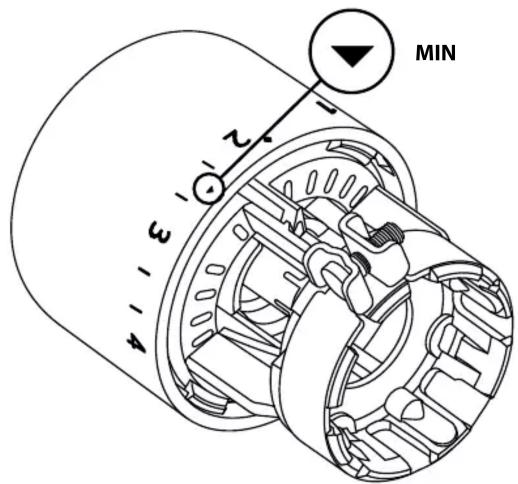

Temperature Limitation | Temperaturbegrenzung | Limite de température | Limitación de temperatura (MINIMUM)

1.

1.

1.

	Code no.
	013G1246

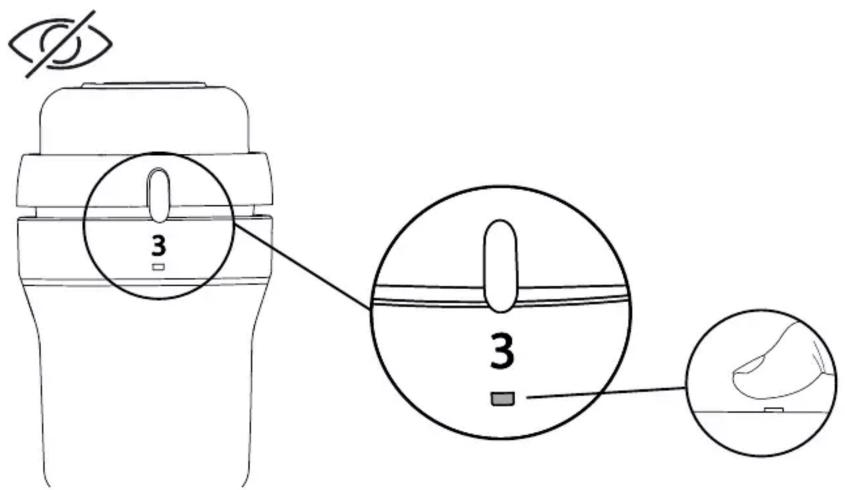

Blind mark| Blinde markierung | Marque aveugle | Marca ciega

	Code no.
	015G4951

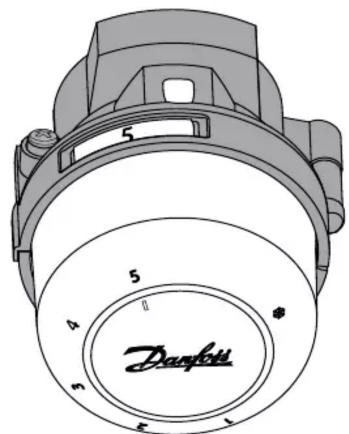

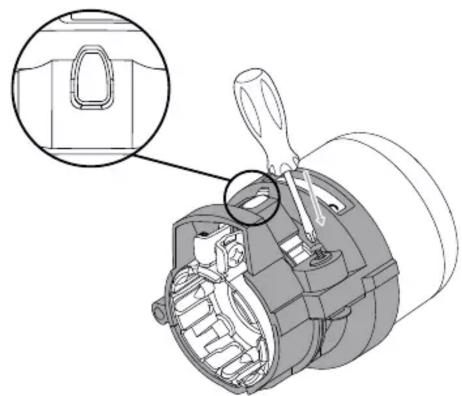

Installation | Montage | Installation | Instalación

1.

Technical diagram of a mechanical assembly with numbered components (no text or symbols present)

1.

Technical diagram of a mechanical component with labeled parts (s, d) and internal structure (no text or symbols beyond labels)

3.4.

Mechanical assembly diagram showing a motor with gear and handle, no text or symbols present
