Type de produit	Thermostat d'ambiance pour système de chauffage/refroidissement
Marque	Vimar
Modèle	32041.B
Alimentation	Sur support XT électrifié (art. 32602.x, 32603.x, 32604.x ou 32614.x) via bus BUS, consommation max 15 mA
Précision de mesure	±0,5 °C entre 15 °C et 30 °C, ±0,8 °C aux extrémités (0-40 °C)
Plage de température de fonctionnement	0 °C à +40 °C (usage intérieur)
Différentiel thermique réglable	0,1 °C à 1 °C
Classement ErP (UE 811-2013)	ON/OFF : classe I (contribution 1%) ; PID : classe IV (2%) ; avec actuateur analogique : classe V (3%)
Indice de protection	IP30
Indice de poursuite (PTI)	175
Degré de pollution	2 (normal)
Tension nominale d'amorçage	4000 V
Classe du logiciel	A
Capteur de proximité	Intégré (pour activation automatique de l'écran)
Affichage	Matrice à LED blanche et LED d'alerte rouge
Configuration	Poussoir de configuration/réinitialisation
Compatibilité supports	XT électrifié : 2 modules (32602.x), 3 modules (32603.x), 4 modules (32604.x, 32614.x)
Hauteur d'installation recommandée	1,5 m du sol
Dimensions (approx.)	Environ 80 x 80 x 30 mm (module standard)
Poids (approx.)	Environ 100 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Installation hors tension ; respecter les distances par rapport aux sources de chaleur
Pièces détachées et réparabilité	Les supports XT et actuateurs sont disponibles séparément ; contacter le SAV Vimar

FOIRE AUX QUESTIONS - 32041.B Vimar

Comment installer le thermostat Vimar 32041.B ?

Installez le thermostat sur un support XT électrifié (art. 32602.x, 32603.x, 32604.x ou 32614.x). Placez-le à 1,5 m du sol, à l'abri des sources de chaleur, des courants d'air et des rayons directs du soleil. Fixez le support au mur, branchez les connexions à l'arrière, puis encliquetez le thermostat. Consultez la notice pour les détails.

Comment régler la température souhaitée ?

Utilisez la matrice à LED blanche et le poussoir de configuration. Appuyez sur les touches pour augmenter ou diminuer la température. La consigne s'affiche. Le thermostat gère automatiquement le chauffage ou le refroidissement selon le mode choisi.

Que signifie le voyant rouge allumé ?

Le voyant rouge est une LED d'alerte. Il peut indiquer une anomalie de fonctionnement, un défaut de communication ou un besoin de maintenance. Consultez la notice pour identifier le code correspondant ou réinitialisez l'appareil.

Comment réinitialiser le thermostat Vimar 32041.B ?

Utilisez le poussoir de configuration/réinitialisation (repère C sur la notice). Maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'écran clignote ou s'éteigne. Relâchez pour réinitialiser les réglages par défaut. Attention, cela efface les paramètres personnalisés.

Quel est le mode de régulation PID ?

Le mode PID (Proportionnel Intégral Dérivé) offre une régulation plus précise et stable de la température en ajustant en continu la puissance de chauffage. Il réduit les variations brusques et améliore le confort par rapport au mode ON/OFF. Le thermostat 32041.B supporte les deux.

Puis-je utiliser ce thermostat avec une pompe à chaleur ou un plancher chauffant ?

Oui, le thermostat est compatible avec la plupart des systèmes de chauffage et de refroidissement, y compris les pompes à chaleur et les planchers chauffants, à condition d'utiliser l'actuateur approprié (par exemple, le 01466.1 pour des sorties analogiques proportionnelles). Consultez la compatibilité avec votre installation.

Comment configurer le différentiel thermique ?

Le différentiel thermique se règle via le menu de configuration. Il est réglable entre 0,1 °C et 1 °C. Un différentiel plus faible (0,1 °C) rend la régulation plus sensible, tandis qu'un différentiel plus élevé (1 °C) réduit les cycles marche/arrêt.

Que faire si la température affichée est inexacte ?

Vérifiez que le thermostat n'est pas exposé à une source de chaleur directe (soleil, radiateur) ou à un courant d'air. Assurez-vous qu'il est installé à 1,5 m du sol et non dans une niche. Si le problème persiste, un décalage (offset) peut être réglé via le configurateur.

Le thermostat fonctionne-t-il avec des assistants vocaux ?

Oui, le thermostat Vimar 32041.B est compatible avec les assistants vocaux via un système domotique Vimar (par exemple, via l'application Vimar et un hub compatible). Apple HomeKit, Amazon Alexa et Google Assistant peuvent être utilisés si l'installation le permet.

Comment nettoyer le thermostat ?

Nettoyez le thermostat avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la surface et les composants électroniques. Débranchez l'alimentation avant tout nettoyage en profondeur.

MODE D'EMPLOI 32041.B Vimar

B : Capteur de proximité

C : Poussoir de configuration/réinitialisation

D : Poussoir et Matrice à leds blanche

$$ \text { LED : } \text { تنبيه حمراء اللون : } \text { LIMITED : } $$

$$ \text { LED } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } \text { : } $$

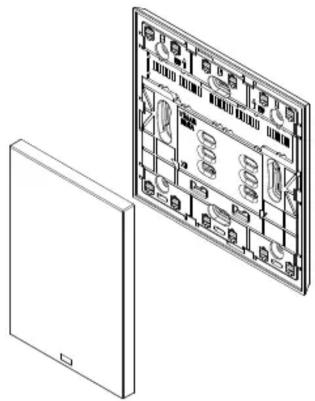

AGGANCIO DEL DISPOSITIVO • HOOKING THE DEVICE • FIXATION DU DISPOSITIF • ENGANCHE DEL DISPOSITIVO • EINRASTEN DES GERÄTS ΣΥΝΔΕΣΗ ΜΗΧΑΝΙΣΜΟΥ • تعشيق وتشیت الجهاز
1.2.3.

• Alimentation : sur support XT électrifié art. 32602.x, 32603.x, 32604.x ou 32614.x et nœud correspondant art. 32001.
  • Absorption maximale par le BUS : 15 mA
• Connexion à l'arrière du support XT électrifié 32602.x, 32603.x, 32604.x ou 32614.x.
• Différentiel thermique : réglable entre 0,1 °C et 1 °C.
• Précision mesure température du capteur intégré : plage de mesure de 0 à 40°, ±0,5 °C entre 15 °C et 30 °C, ±0,8 °C aux extrémités.
• Température de fonctionnement : 0 °C - +40 °C (-T40, usage intérieur).
• Classement ErP (Règl. UE 811-2013) :

ON/OFF : classe I, contribution 1% ;

- PID : classe IV, contribution 2% ;

- avec actuateur à sorties analogiques proportionnelles 01466.1 : classe V, contribution 3%.

• Indice de protection : IP30
• Indice de poursuite : PTI175
  • Degré de pollution : 2 (normal)
  • Tension nominale d'amorçage : 4000 V
• Classe du logiciel : A

CONSIGNES D'INSTALLATION.

- Installer le dispositif sur des supports XT électrifiés avec :

• 2 modules art. 32602.x (pour boîte 2 modules)
• 3 modules art. 32603.x (pour boîte rectangulaire 3 modules)
• 4 modules art. 32604.x et 32614.x (pour boîte rectangulaire 4 modules)

- Si le thermostat doit être installé sur le support XT électrifié, il faudra le placer sur le poste le plus à droite ou avec un obturateur décoratif à sa droite ; il est également possible d'installer, à l'arrière, deux actuateurs (au maximum) sur les postes les plus à gauche. Si ce type d'installation n'est pas respecté, il sera nécessaire de définir une valeur offset afin de régler correctement la température (la précision de la température n'est toutefois pas garantie).

- L'appareil doit être installé en saillie, avec le support XT électrifié, à 1,5 m du sol, dans une position permettant une mesure correcte de la température ambiante : éviter les niches, l'arrière des portes et des rideaux, les zones exposées aux sources de chaleur ou sujettes au flux de sources de chaleur/climatisation à ventilation forcée ou influencées par des facteurs atmosphériques. Éviter surtout de l'installer sur les cloisons périmétrales ou en combinaison avec des appareils générant de la chaleur (par ex, des régulateurs ou des lampes).

Les logos Apple, iPhone et iPad sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays et régions. App Store est une marque de service d'Apple Inc. Google est une marque de Google LLC. Amazon, Alexa et tous les logos associés sont des marques d'Amazon.com, Inc. ou de ses sociétés affiliées.

CARACTERÍSTICAS.

DÉTAILS DU DISPOSITIF, CONFIGURATION ET INFORMATIONS DEEE À TÉLÉCHARGER AU FORMAT PDF À PARTIR DE LA FICHE PRODUIT SUR www.vimar.com (le code QR permet d'ouvrir la fiche de l'art. 32041.B, qui partage la même notice d'instructions que les art. 32041.x).
