Type de produit	Support mural pour écran
Marque	Iiyama
Modèle	MD-WM15060
Compatibilité VESA	VESA 100x100 mm à 200x200 mm
Capacité de charge maximale	50 kg
Matériau	Acier
Dimensions (environ)	600 x 400 x 50 mm
Poids	3,5 kg
Couleur	Noir
Type de montage	Montage mural avec deux bras articulés
Distance au mur	Réglable (par les bras)
Inclinaison	Inclinaison possible (non spécifiée)
Rotation	Non spécifiée
Réglage en hauteur	Oui, via les bras
Installation	Perçage de trous d'ancrage, vis centrale avec écartement de 5 mm
Fixation	Vis et chevilles incluses (fournies)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Vérifier régulièrement la fixation
Pièces détachées et réparabilité	Pièces non disponibles, remplacer l'ensemble
Informations générales	Utiliser sur un mur porteur, respecter les consignes de montage

FOIRE AUX QUESTIONS - MD-WM15060 IIYAMA

Comment installer le support mural Iiyama MD-WM15060 ?

L'installation nécessite de marquer les trous d'ancrage, percer, puis visser une vis centrale en laissant environ 5 mm de dégagement entre la tête et le mur. Ensuite, connectez les câbles à l'écran, fixez les bras aux trous VESA et accrochez les crochets sur la plaque.

Quel type de vis utiliser pour le mur ?

Utilisez les vis fournies. Il est recommandé de visser d'abord une seule vis centrale pour faciliter l'accrochage. Les vis doivent être adaptées au matériau du mur (béton, brique, etc.).

Le support Iiyama MD-WM15060 est-il compatible avec tous les écrans Iiyama ?

Il est compatible avec les écrans dotés de fixations VESA aux normes 100x100 mm à 200x200 mm. Vérifiez la compatibilité de votre écran.

Puis-je incliner l'écran une fois installé ?

Le support permet une inclinaison limitée grâce à ses bras articulés. L'inclinaison exacte n'est pas spécifiée, mais vous pouvez ajuster l'angle en desserrant les vis de blocage.

Quelle est la capacité de poids maximale du support ?

La capacité de charge maximale est estimée à 50 kg. Ne dépassez pas ce poids pour éviter tout risque de chute.

Comment fixer l'écran sur le support ?

Vissez les deux bras aux trous VESA à l'arrière de l'écran. Assurez-vous que la rangée de trous sur le bras est dirigée vers le haut, puis accrochez les crochets sur la plaque murale de manière stable.

Dois-je utiliser des chevilles pour un mur en plâtre ?

Oui, pour tout mur non porteur, utilisez des chevilles adaptées. Le support est conçu pour un montage sur mur porteur solide (béton, brique).

Comment nettoyer le support mural ?

Nettoyez le support avec un chiffon sec ou légèrement humide. N'utilisez pas de produits abrasifs ou corrosifs.

Puis-je acheter des pièces de rechange pour ce support ?

Les pièces détachées ne sont pas disponibles individuellement. En cas de problème, il est recommandé de remplacer l'ensemble du support.

Le support est-il réversible (droite/gauche) ?

Le support Iiyama MD-WM15060 est symétrique et peut être installé indifféremment à droite ou à gauche. Les bras s'adaptent aux deux orientations.

MODE D'EMPLOI MD-WM15060 IIYAMA

EN Motherboard mounting.
DE Motherboard-Montage.
FR Montage de la carte mère.

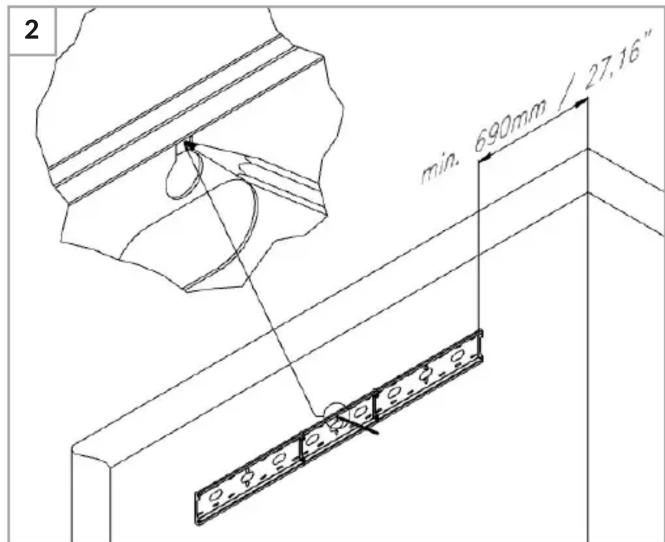

EN Marking anchor holes.
DE Markieren von Ankerlöchern.
FR Marquage des trous d'ancrage.

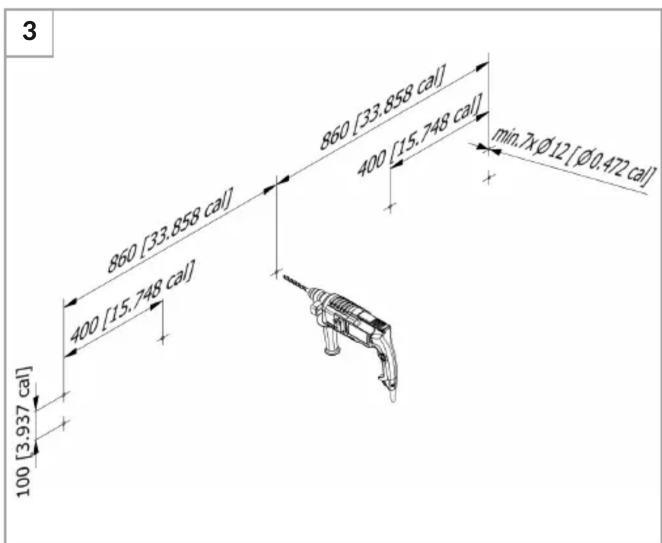

EN Drilling holes.
DE Bohren von Löchern.
FR Percer des trous.

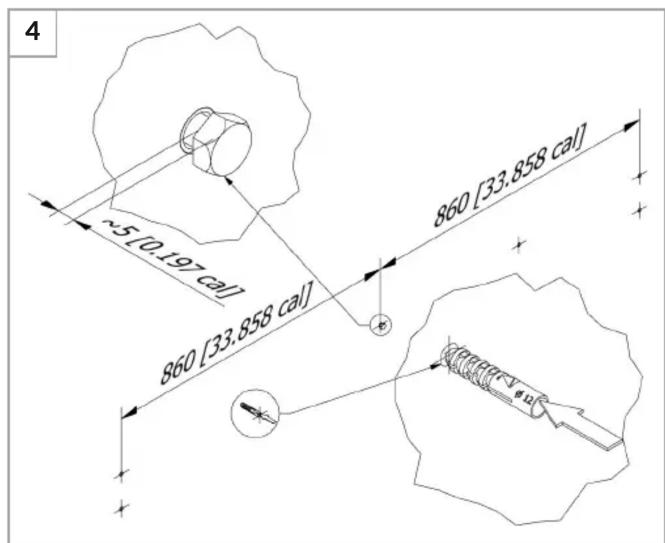

EN It is recommended to screw in only one central screw, leaving approx. 5mm of clearance between the screw head and the wall.
DE Es wird empfohlen, nur eine zentrale Schraube einzuschrauben, so dass ca. 5mm Freiraum bleibt zwischen dem Schraubenkopf und der Wand.
FR Il est recommandé de visser une seule vis centrale, ce qui laisse environ 5 mm de dégagement entre la tête de vis et le mur.

EN At this stage of assembly, connect all possible power and signal cables to the monitor.
DE Schließen Sie in dieser Phase der Montage alle möglichen Strom- und Signalkabel zum Monitor.
FR A ce stade de montage, connectez tout ce qui est possible câbles d'alimentation et de signal vers le moniteur.

FR Vissez les deux bras aux trous VESA situés à l'arrière du moniteur. La rangée de trous Fait dans le bras doit être dirigé vers le haut du moniteur.

EN It should be noted that both hooks on both arms are hung on the board in a secure and stable manner.
DE Es ist zu beachten, dass beide Haken an beiden Armen in einem sicheren und Stabile Art und Weise.
FR Il convient de noter que les deux crochets des deux bras sont suspendus à la planche dans un cadre sécurisé et de manière stable.
