Thermostat sans fil et récepteur radio Notice d’installation et d’utilisation
Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60730-1.
Cette notice décrit l’installation et l’utilisation de ce produit. Toute installation ou utilisation hors du domaine d’application défini par Somfy est non conforme. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l’exclusion de la responsabilité et de la garantie Somfy.
Ce produit n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de ce produit.
La portée radio est limitée par les normes de régulation des appareils radio. La portée radio dépend fortement de l’environnement d’usage : perturbations possibles par gros appareillage électrique à proximité de l’installation, type de matériau utilisé dans les murs et cloisons du site. L’utilisation d’appareils radio (par exemple un casque radio hi-fi) utilisant la même radio fréquence peut réduire les performances du produit.
Ne jetez pas le produit ni les piles usagées avec les ordures ménagères. Veillez à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage. Copyright © 2012 Somfy SAS. All rights reserved. Le thermostat sans fil en détail 6
Etalonnage de la température ambiante 15 Anticipation de chauffage 16 Contraste de l’écran 16 Version du thermostat 16

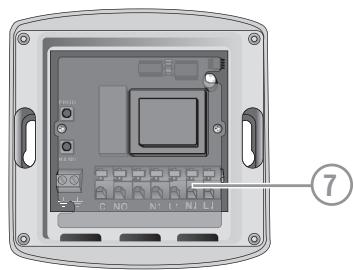

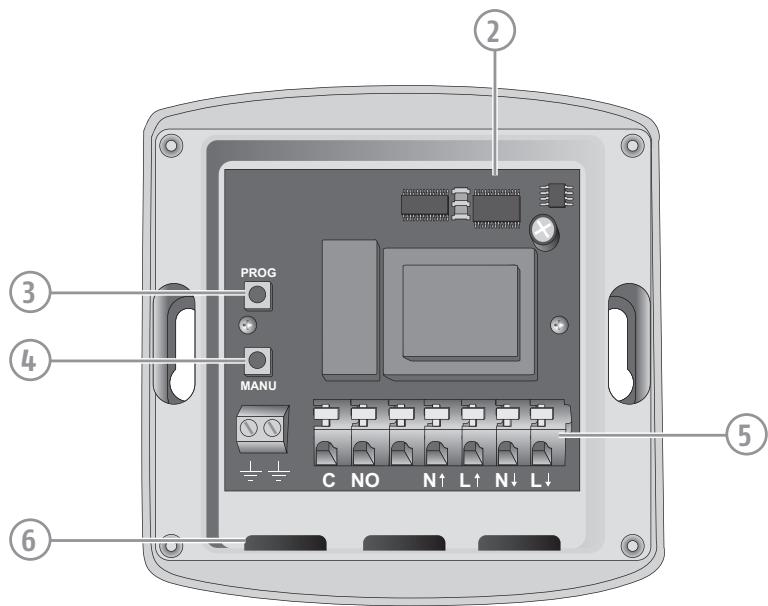

L’écran LCD en veille 7 Le récepteur radio en détail 8
Raccordement à une chaudière équipée d’une entrée thermostat 11 Raccordement à un radiateur électrique ou au circulateur d’une chaudière 12 Mémorisation avec le récepteur 13 Mémorisation du thermostat avec le récepteur 13 Mémorisation de la Somfy Box avec le récepteur 14 Annulation de la Somfy Box avec le récepteur 14
Mode départ en vacances 19
Programmes prédéfinis du thermostat 20 Modification de la programmation du thermostat 21
Fonction anti-grippage du circulateur 22 Remplacement des piles 22 Confort / économique / Hors-gel / Départ en vacances / Arrêt). Le thermostat possède également un programme préenregistré pour chaque jour de la semaine. Chaque programme est modifiable par l’utilisateur. Le récepteur radio peut également être commandé à distance à l’aide de la Somfy Box (non fournie).

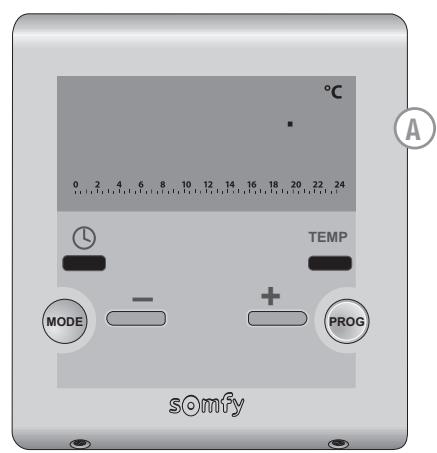

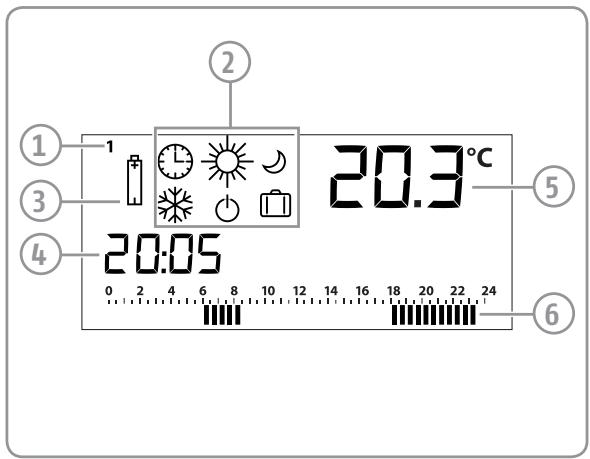

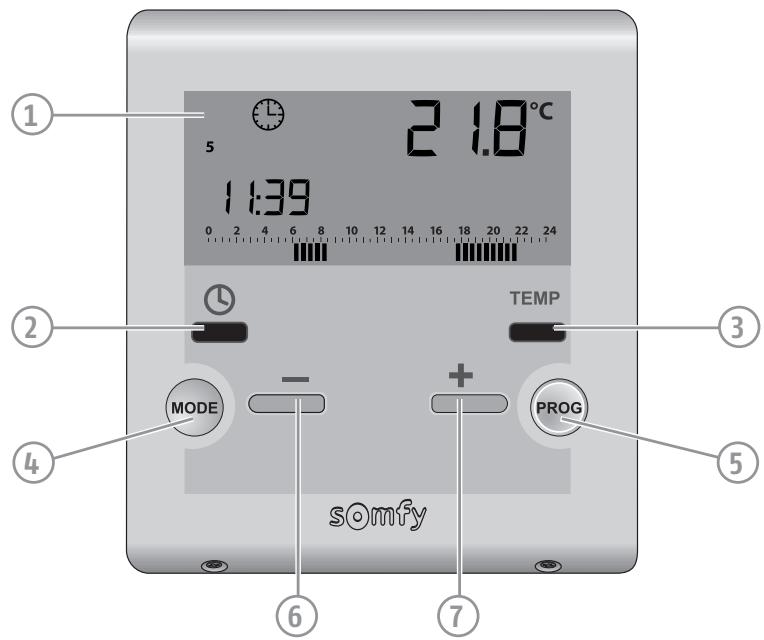

Mode activé fonctionnement (Automatique, Confort, Économique, Hors-Gel, Arrêt, Départ en vacances) Permet d’identifier l’état faible des Témoin piles piles du thermostat. Vous disposez faibles d’environ 3 semaines pour les changer Heure courante Permet de voir l’heure actuelle Permet d’identifier la température Température ambiante programmée et/ou la ambiante température ambiante actuelle Programmation Permet de visualiser la programmation sur 24h du sur 24h d’un programme programme (barre noire = mode Confort, sélectionné sans barre = mode Économique)

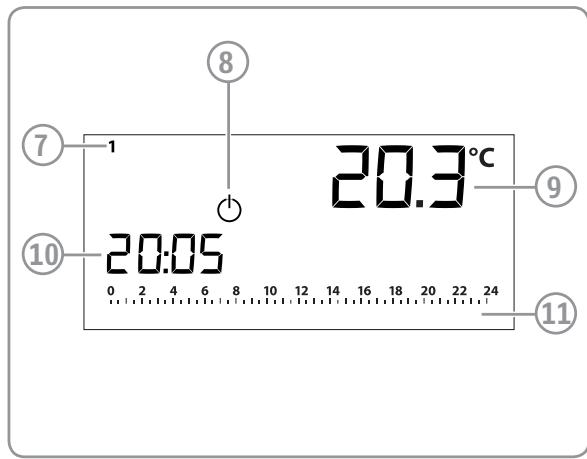

Permet d’identifier le jour en cours de la semaine Indique que le chauffage est éteint. Le Pictogramme 8 thermostat est en veille (économie des OFF piles) Température Permet d’identifier la température 9 ambiante ambiante actuelle Permet d’appairer par radio le récepteur radio au thermostat et à la Somfy Box lors de l’installation Permet d’activer ou de désactiver manuellement la chaudière/radiateur électrique Permet de raccorder le récepteur radio à l’alimentation secteur ainsi qu’à la chaudière/radiateur électrique Ôter les passe-fils en caoutchouc pour installer les presse-étoupe et passer les câbles électriques Plaque de protection à dévisser lors du raccordement électrique
Dans le cas d’une installation avec un radiateur électrique : le thermostat doit être installé dans la même pièce que le radiateur électrique à commander.
Ouvrez le boitier du thermostat en dévissant à l’aide d’un tournevis les deux vis à la base du boitier du thermostat et déclipsez la façade. Insérez 2 piles alcalines 1,5 V de type LR03 (fournies) dans l’emplacement supérieur à l’arrière de la façade du thermostat.

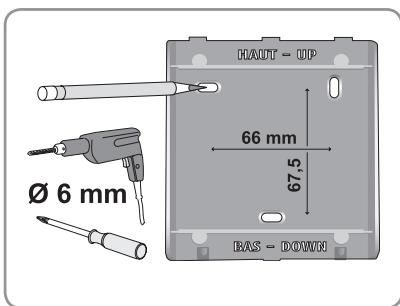

Placez le support du thermostat au mur à l’emplacement souhaité. Marquez l’emplacement des vis de fixation en utilisant les trous placés sur la face arrière . Utilisez ensuite les vis et chevilles fournies pour fixer au mur le support du thermostat. Ne replacez pas la façade avant d’avoir effectué la mémorisation du thermostat avec le récepteur (voir page 14). Copyright © 2012 Somfy SAS. All rights reserved.

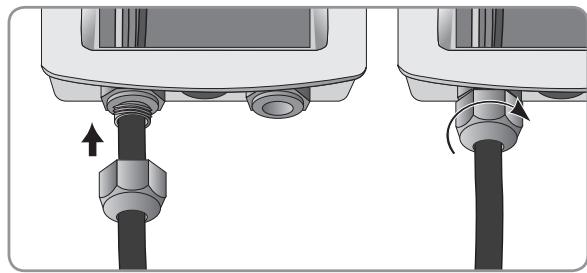

Il convient également de vérifier que la puissance de l’appareil de chauffage n’excède pas la puissance admissible par le récepteur radio : 230 V – 10 A – 2500 W maximum. Installez le récepteur avec les passe-fils positionnés vers le bas pour éviter toute infiltration d’eau. Evitez de positionner le récepteur contre ou proche d’une partie métallique pour éviter toute chute de portée radio.

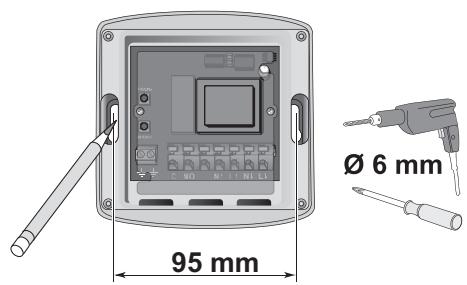

■ Marquez l’emplacement des vis de fixation en utilisant les trous placés sur les deux bords du boîtier (espacement de 95 mm). Utilisez ensuite les vis et chevilles fournies pour fixer au mur le récepteur radio de manière à interdire tout déplacement. Il est conseillé de placer le récepteur radio à une hauteur minimum de 1,50 mètre du sol pour une transmission radio optimale. Dans le cas d’une installation avec un radiateur électrique, veillez à installer le récepteur à distance du radiateur.

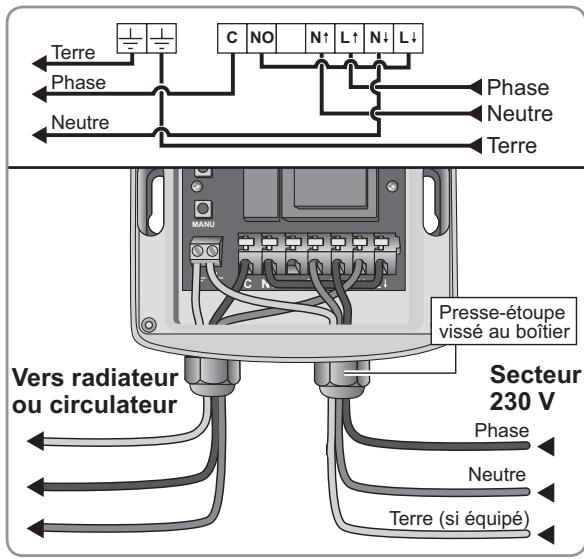

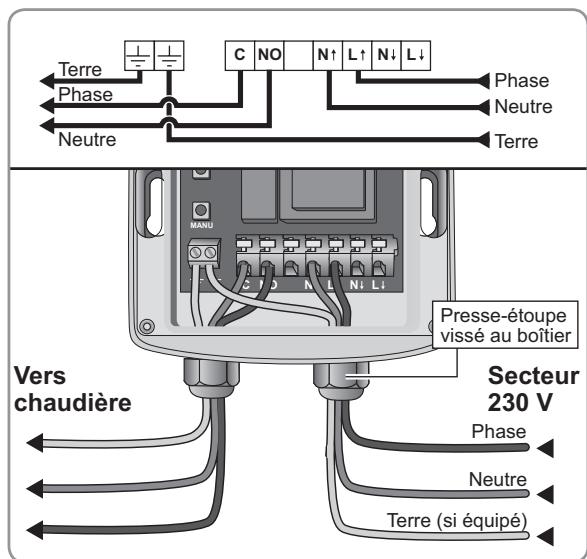

(fournis) afin de garantir la conformité de l’installation. En électricité les conducteurs électriques sont repérés par des couleurs (données à titre indicatif) : ■■ Marron, rouge : Phase électrique d’alimentation générale ■■ Bleu clair : Neutre électrique d’alimentation générale Il est possible de vérifier que le raccordement électrique est correct en appuyant à l’aide du stylet fourni sur le bouton MANU situé à l’intérieur du récepteur (ce bouton permet d’activer et désactiver manuellement le système de chauffage). 12
Pour introduire les câbles aux bornes, appuyez sur les leviers situés au-dessus des bornes puis relâchezles pour raccorder les fils.

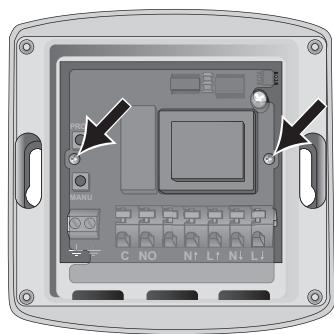

— Dans la cas d’une installation avec plusieurs récepteurs pour contrôler plusieurs radiateurs électriques, veuillez suivre la même manipulation décrite ci-dessus pour chacun des récepteurs. A la fin du raccordement électrique, veillez à replacer la plaque en plexiglass en revissant les deux vis de fixation. Pensez également à remettre sous tension le récepteur et votre système de chauffage. Il est possible de vérifier que le raccordement électrique est correct en appuyant à l’aide du stylet fourni sur le bouton MANU situé à l’intérieur du récepteur (ce bouton permet d’activer et désactiver manuellement le système de chauffage). Copyright © 2012 Somfy SAS. All rights reserved.
à proximité du récepteur radio.

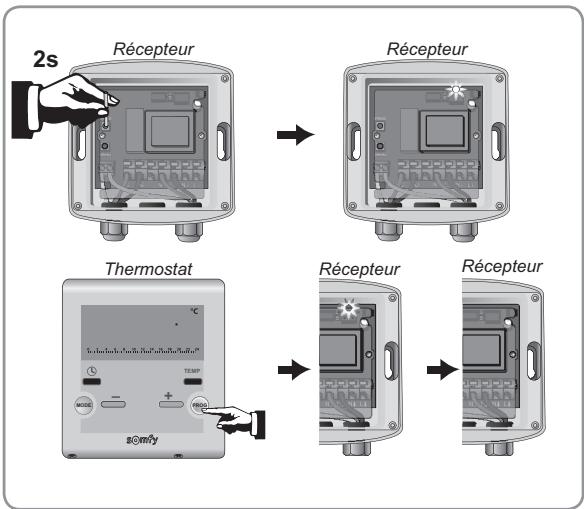

Appuyez à l’aide du stylet fourni sur la touche PROG du récepteur radio pendant 2 secondes.
■■ Repositionner le couvercle du récepteur en veillant à bien enclencher les quatre coins du boîtier. Veillez à enlever l’autocollant de démonstration sur l’écran du thermostat avant son utilisation. 14
Il est nécessaire d’avoir mémorisé le thermostat avec le récepteur avant de mémoriser la Somfy Box avec le récepteur. Si vous êtes équipé d’une Somfy Box vous pouvez mémoriser le récepteur radio à l’aide de l’interface en ligne accessible depuis votre ordinateur. Allez dans le menu Configuration pour pouvoir ajouter le récepteur du thermostat dans vos équipements. Suivez ensuite les instructions indiquées sur l’interface en ligne pour chaque étape de la mémorisation. Un récepteur radio ne peut être mémorisé que par une seule Somfy Box. En revanche, une Somfy Box peut commander un nombre illimité de récepteurs radio simultanément.
Si vous ne souhaitez plus piloter le thermostat depuis la Somfy Box vous devez suivre les indications affichées sur l’interface lorsque vous sélectionnez l’option « supprimer » dans la configuration des produits.
■■ 2 fois pour régler les heures puis appui sur ou ou ■■ 3 fois pour régler le jour puis appui sur (affichage des jours de 1 (lundi) à 7 (dimanche) en haut à gauche de l’écran)
■■ au premier appui long sur : étalonnage de la Appui long – + température (voir page 17) ■■ après un appui court sur : anticipation du chauffage : « H : 01 » s’affiche, veillez à ne pas modifier cette valeur pour assurer le bon ■■ après un troisième appui court sur fonctionnement du thermostat. ■■ après un quatrième appui court sur : affichage de la version du produit (à indiquer lors d’un service après vente).
Utilisez les touches du mode Confort.

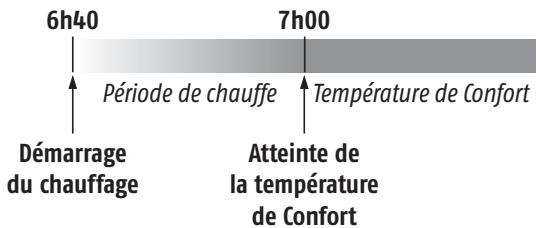

(appui long sur suivi d’un appui court). 6h40
Le thermostat est livré avec les températures suivantes préprogrammées : ■■ CONFORT : 20°C ■■ ECONOMIQUE : 16°C ■■ HORS-GEL : 8°C Pour modifier la valeur de ces températures (par tranche de 0,5 °C) appuyez sur la touche . ■■ 1 fois pour régler la température CONFORT appui sur ou .
Le thermostat sans fil Somfy est livré avec six modes de fonctionnements pré-réglés pour gérer la température et l’activation du chauffage. Liste et description de l’ensemble des modes disponibles sur le thermostat : Mode
Pas de chauffage 8 °C 20 °C ou 16 °C selon la programmation

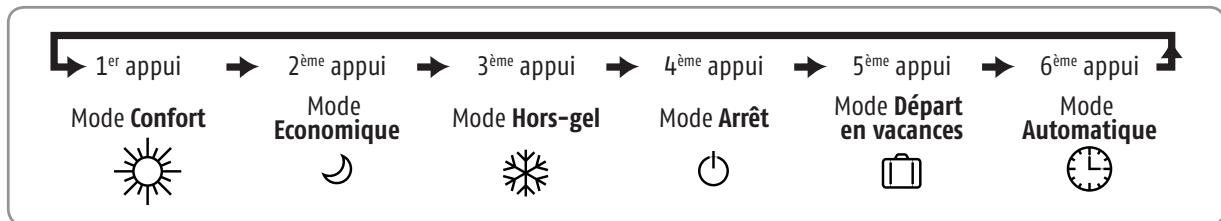

Vous pouvez à tout moment changer le mode activé ainsi qu’arrêter temporairement la programmation en cours en appuyant successivement sur la touche MODE : 1er appui
La Somfy Box émet directement au récepteur radio le mode à activer. L’ordre d’activation d’un mode ou de la programmation par la Somfy Box annule alors le mode choisi auparavant sur le thermostat. De retour à votre domicile, pour reprendre la main sur la commande du récepteur radio avec le thermostat (et annuler afin de sélectionner le mode souhaité.

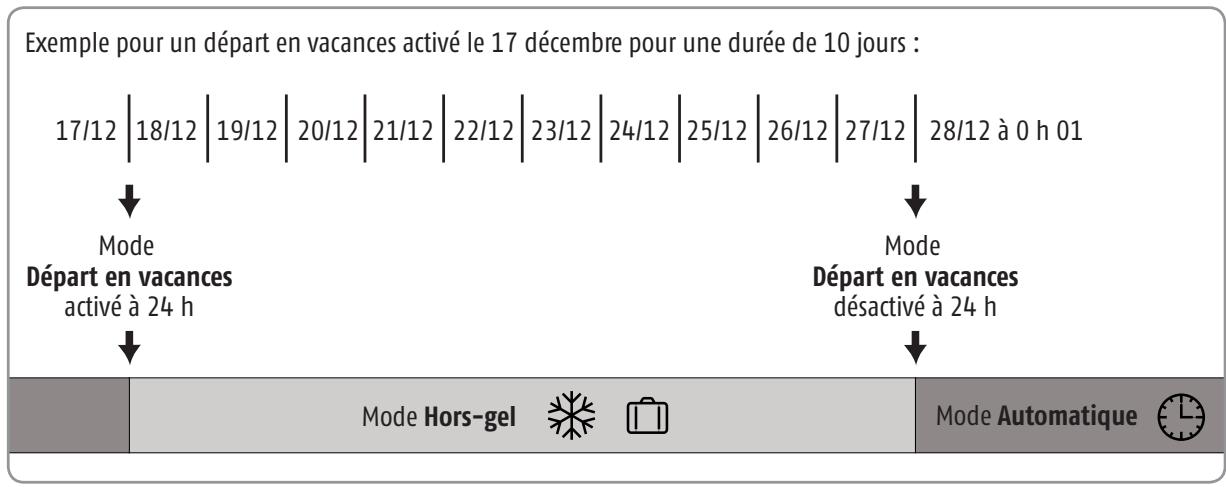

Ce mode permet de mettre votre système de chauffage en mode Hors-gel pendant une période déterminée (ex: départ en vacances) et d’arrêter le programme en cours ou le mode automatique. Pour activer le mode départ en vacances, appuyez successivement sur jusqu’à l’apparition des pictogrammes et . la touche MODE Appuyez sur les touches ou pour afficher la durée en nombre de jours du mode « Départ en vacances ». La durée peut être comprise entre 01 jour minimum et 365 jours maximum. Le décompte en jour s’effectue à partir de 0h.
Pour visualiser et faire défiler les 7 programmes préenregistrés sur le thermostat appuyez sur les touches Chaque barre noire sur la plage horaire de l’écran indique une période de Confort de 30 minutes. Les périodes économiques sont indiquées par l’absence de barre noire.
de 8h à 16h et de 23h à 6h

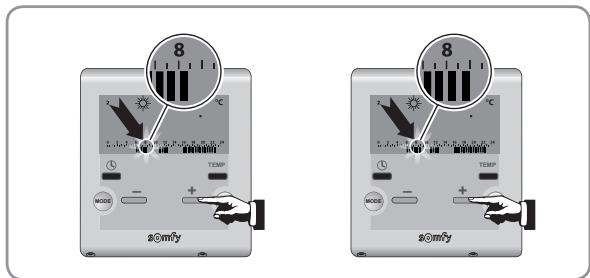

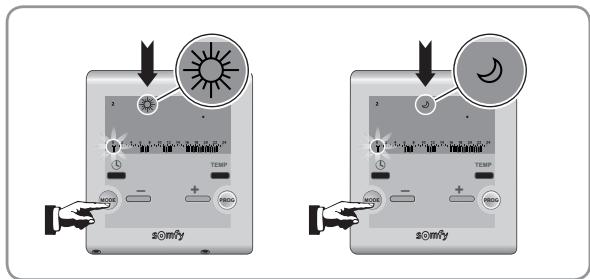

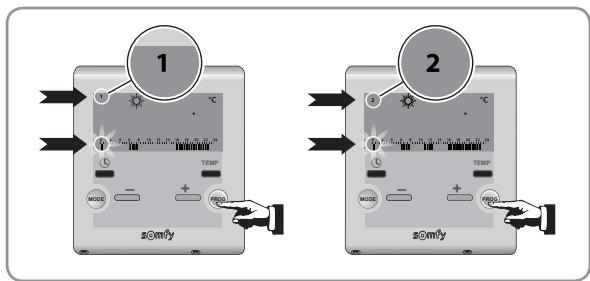

Vous pouvez modifier l’ensemble des programmes pour les adapter à votre rythme de vie.
Dans le cas d’un récepteur radio connecté à un radiateur électrique ou à l’entrée thermostat d’une chaudière, pensez à mettre le radiateur ou le mode chauffage central de la chaudière en position OFF lorsque vous mettez votre thermostat en mode Arrêt.

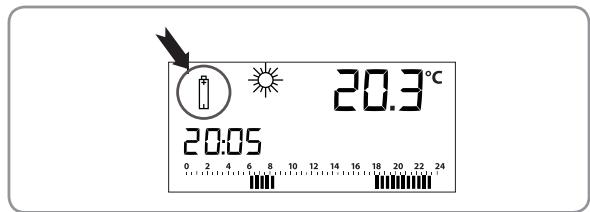

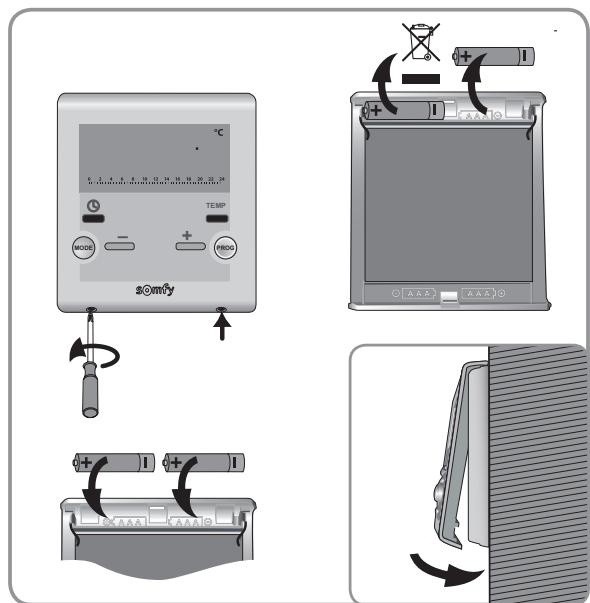

Lorsque le témoin de pile faible apparaît sur l’écran du thermostat, vous disposez d’environ 3 semaines pour remplacer les piles. Ouvrez le boîtier du thermostat en dévissant à l’aide d’un tournevis les deux vis à la base du boitier du thermostat et déclipsez la façade. Vous disposez de 30 secondes pour insérer 2 piles alcalines neuves 1.5V de type LR03 ou AAA de même marque et issues d’un même lot en respectant les polarités + et –, pour conserver l’affichage de l’heure (sinon se référer au chapitre Réglage du jour, de l’heure et des minutes page 15)
Plage de réglage de la température
2 piles alcalines 1,5 V de type LR03 3 ans Indice de protection Type de construction du dispositif de commande Type d’action et action complémentaire
