MODE D'EMPLOI SIWATHERM TXL 2101 SIEMENS

Notice d'utilisation et d'installation

SIWATHERM

TXL 2101

TXL 2102

Notice d'utilisation

Votre nouveau sèche-linge 4

Consignes pour la mise au rebut 5

Élimination de l'emballage 5

Élimination de l'appareil en fin de vie 5

Consignes de sécurité 6

Utilisation normale 6

Avant la mise en service 6

Sechage 7

Pour la protection du sèche-linge 7

Protection de l'environnement / économies 8

Séchage économique et respectueux de

1. environnement 83

Description du sèche-linge 9

9 Fonctionnement et particularités 9

Notice succincte 10

Description du séche-linge 11

Bandeau de commande 12

Conseils pour le linge 13

Codes d'entretien des textiles 13

Conseils pour le séchage 13

Mise en service 14

Choix d'un programme 15

Sélection 15

Déroulement du programme 15

Programmes standard 16

Programmes à minuterie 17

Touche Délicat 17

Fin du programme 18

Défoulage 18

Arret 18

Nettoyage et entretien 19

Nettoyage du sèche-linge 19

Protection contre le gel / déplacement 19

Nettoyage du filtre 20

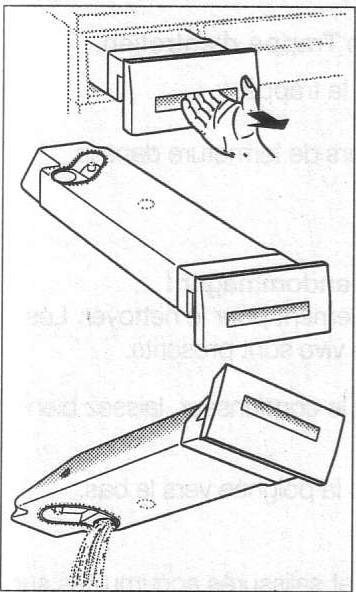

Vidange du réservoir de recapture d'eau. © 21

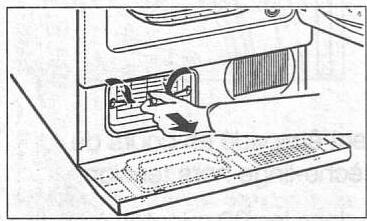

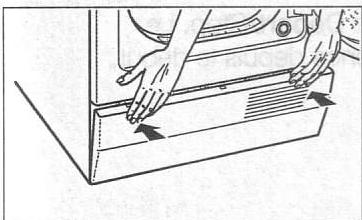

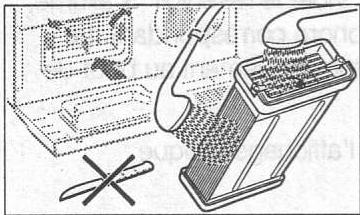

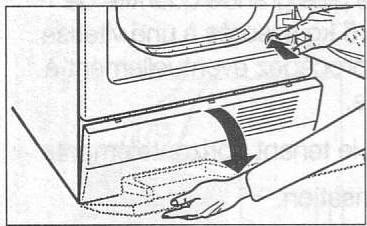

Nettoyage du condenseur 22

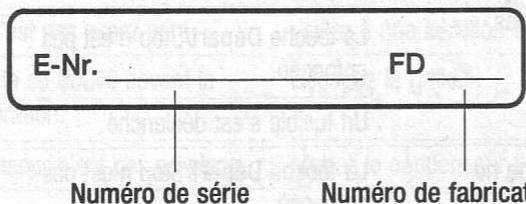

Service après-vente 23

Que faire si 24

Caractéristiques techniques 27

Mise en place, raccordement et transport 28

Consignes de sécurité 28

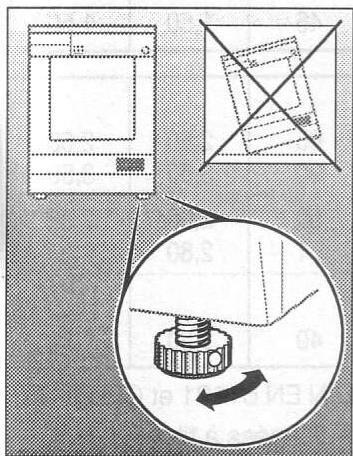

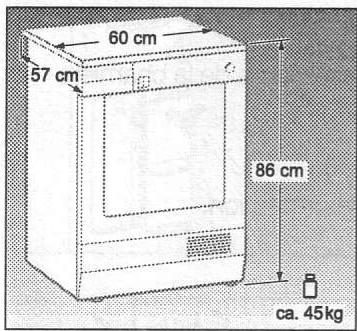

Mise en place du sèche-linge 28

Raccordement électrique 29

Accessoires et options 30

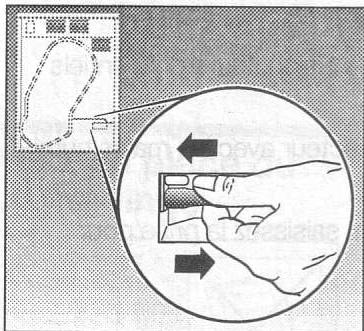

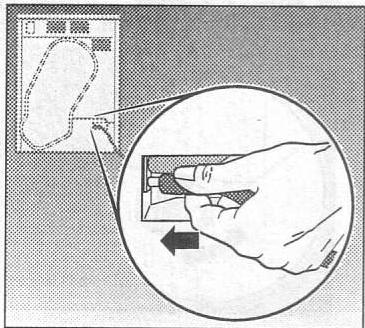

évacuation de l'eau de condensation 30

Kit de superposition colonne de lavage/sechage 31

Plaque de protection pour séche-linge encastrable ou intégrable 31

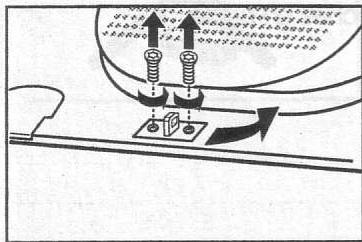

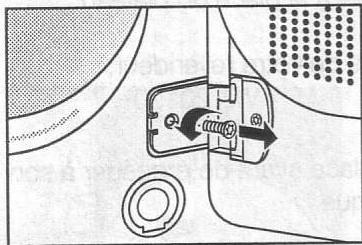

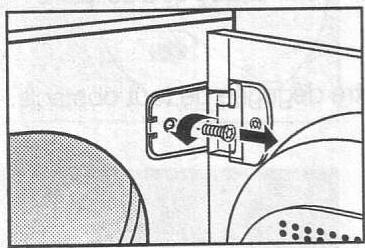

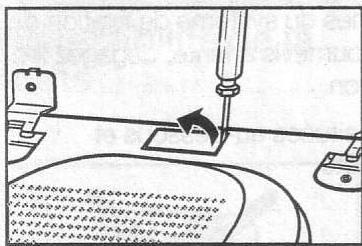

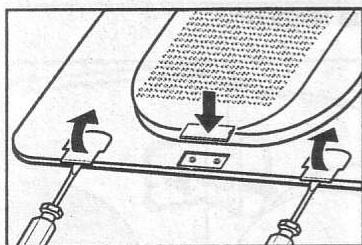

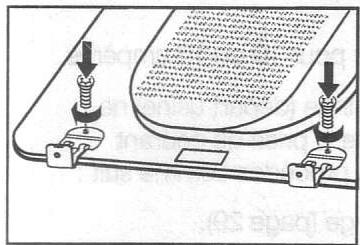

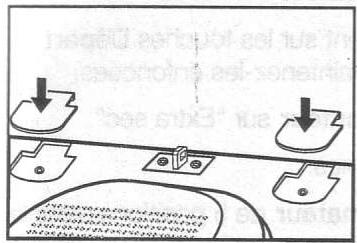

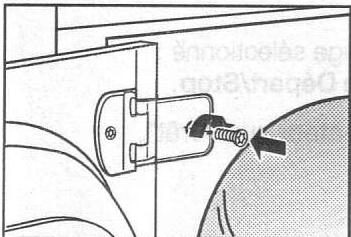

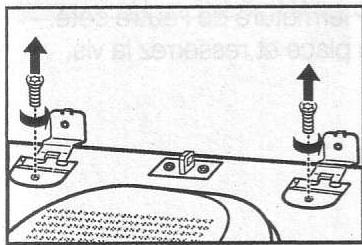

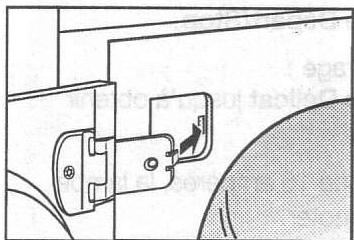

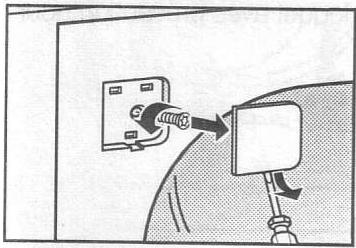

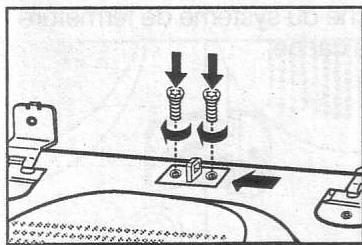

Reversibilité de la porte 32

Changement de la puissance de raccordement 36

Votre nouveau sèche-linge

En achetant votre nouveau sèche-linge, vous avez acquis un appareil ménager d'une grande qualité et bénéficiant des technologies récentes.

Il se désigne par une consommation d'énergie particulièrement faible.

Avant de quitter notre usine, tous nos séche-linge sont rigoureusement contrôlés. N'hésitez pas à contacter notre service après-vente pour toute question supplémentaire, notamment en ce qui concerne l'installation du séche-linge.

Vous trouvez d'autres informations et une sélection de nos produits sur notre site internet : http://www.siemens-electromenager.com

Lisez attentivement les brochures qui accompagnent votre sèche-linge.

Conservez-les soigneusement. Elles pourront vous être utiles ultérieurement ou servir à un autre utilisateur.

Élimination de l'emballage

Risque d'étouffement!

Risque d'étouffement du aux emballages et aux films. Gardez les emballages hors de portée des enfants.

Les emballages sont réalisés dans des matériaux écologiques et recyclables. Respectez la législation en matière d'élimination des emballages ménagers.

Demandez à votre revendeur ou à votre mairie pour connaître les possibilités d'élimination existantes.

Élimination de l'appareil en fin de vie

Danger de mort!

DANGER de mort par électrocution ou par étouffement.

Sèche-linge en fin de vie :

• Débranche la prise du secteur. Coupez le cordon d'alimentation pour rendre le sèche-linge inutilisable.
• Détruisez la serrure de la porte pour empêcher que des enfants ne s'enferment dans l'appareil.

L'élimination respectueuse de l'environnement permet de recycler de précieuses matières premières. Demandez à votre revendeur ou à votre mairie pour connaître les possibilités d'élimination existantes.

Utilisation normale

Usage domestique exclusivement. - Séchage de textiles lavés à l'eau exclusivement. - Ne laissez pas les enfants sans surveillance à proximité du séche-linge.

Risque d'explosion / d'incendie!

Risque d'aux solvants.

Ne séchez pas dans votre appareil :

du linge préalablement traité avec des solvants ou des teintures (détachants, éther, etc.).

Risque du aux poussières.

Ne séchez pas dans votre appareil :

du linge chargé de poussière (poussière de charbon, farine, etc.) du linge contenant de la mousse ou du caout-chouc du linge comportant des traces de laque, de dissolvant ou de produits similaires.

Avant la mise en service

• Installez le sèche-linge conformément à la notice d'installation (page 28).
• Ne le branchez pas s'il est endommagé. En cas de doute, demandez à votre revendeur.

Séchage

• Ne laisserez pas les enfants sans surveillance à proximité du séche-linge. Éloignez les animaux domestiques.
• Retirez tous les objets oubliés dans les poches des textiles, les briquets en particulier.

Risque d'explosion!

• Mettez le sèche-linge hors tension dès la fin du programme.

Pour la protection du sèche-linge

• Ne montez pas sur l'appareil.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte.

Risque de basculement!

• Évitez de manipuler des produits à base de solvants ou des détergents à proximité de l'appareil. Risque d'endommagement.
• Ne saisissez pas l'appareil par ses parties saillantes.

Risque de rupture et de blessure!

• Avant tout déplacement et toute immobilisation prolongée, videz entièrement le séche-linge (page 19). N'installez pas l'appareil dans un local exposé à un risque de gel!

Séchage économique et respectueux de l'environnement

• Essorez le linge au maximum. Avant le séchage, essorez soignement le linge dans le lave-linge. Préférez les grandes vitesses d'essorage. Elles réduisent la durée du séchage et la consommation d'énergie. Essorez également les synthétiques.
• Remplissez l'appareil de manière optimale ! Reportez-vous aux charges maximales recommandées. Ne dépassez pas ces charges maximales (tableau des programmes à partir de la page 16).
• Veillez à une bonne aération du local! Ouvrez une fenêtre ou une porte pendant le séchage.
• Nettoyez le filtre! Nettoyez le filtre après chaque cycle de séchage (page 20).
• Vérifiez l'état de propreté du condenseur! (page 22). L'air de refroidissement doit circuler librement! Ne bouchez pas la grille d'aération.

Fonctionnement et particularités

Le sèche-linge fonctionne selon le principe de la condensation de l'air. L'eau de condensation générée est recueillie dans un réservoir. Celui-ci doit être vide après chaque séchage.

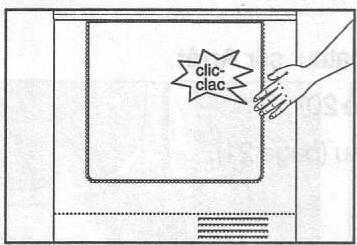

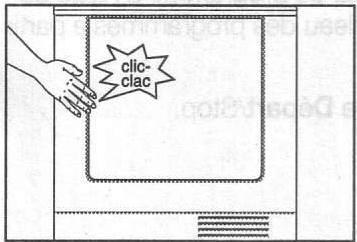

Manipulation simple

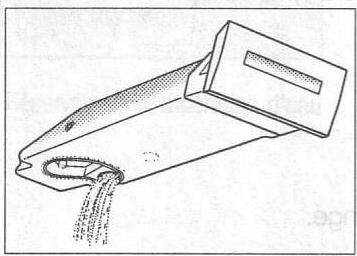

Le réservoir de récupération d'eau ne compte pas de fermeture. Pour le vider, il suffit de le retourner.

Grâce à la fermeture "clic-clac", la porte s'ouvre et se ferme facilement.

La porte peut également être ouverte en cours de séchage.

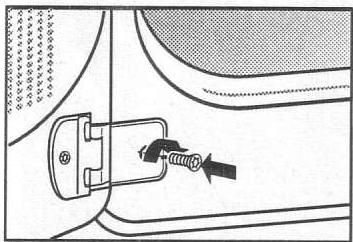

Porte réversible

Le système de fixation de la porte peut être déplacé de droite à gauche (page 32).

Avant le séchage

1. Ouvrez la porte.
2. Chargez le linge.
3. Fermez la porte.
4. À l'aide du programmateur, sélectionnez un programme (tableau des programmes à partir de la page 16).
5. Appuyez sur la touche Départ/Stop.

Pour ajouter du linge

1. Ouvrez la porte. Le séchage s'arrête.
2. Ajoutez ou retirez le linge.
3. Fermez la porte.
4. Si nécessaire, changez de programme à l'aide du programmeur (tableau des programmes à partir de la page 16).
5. Appuyez sur la touche Départ/Stop.

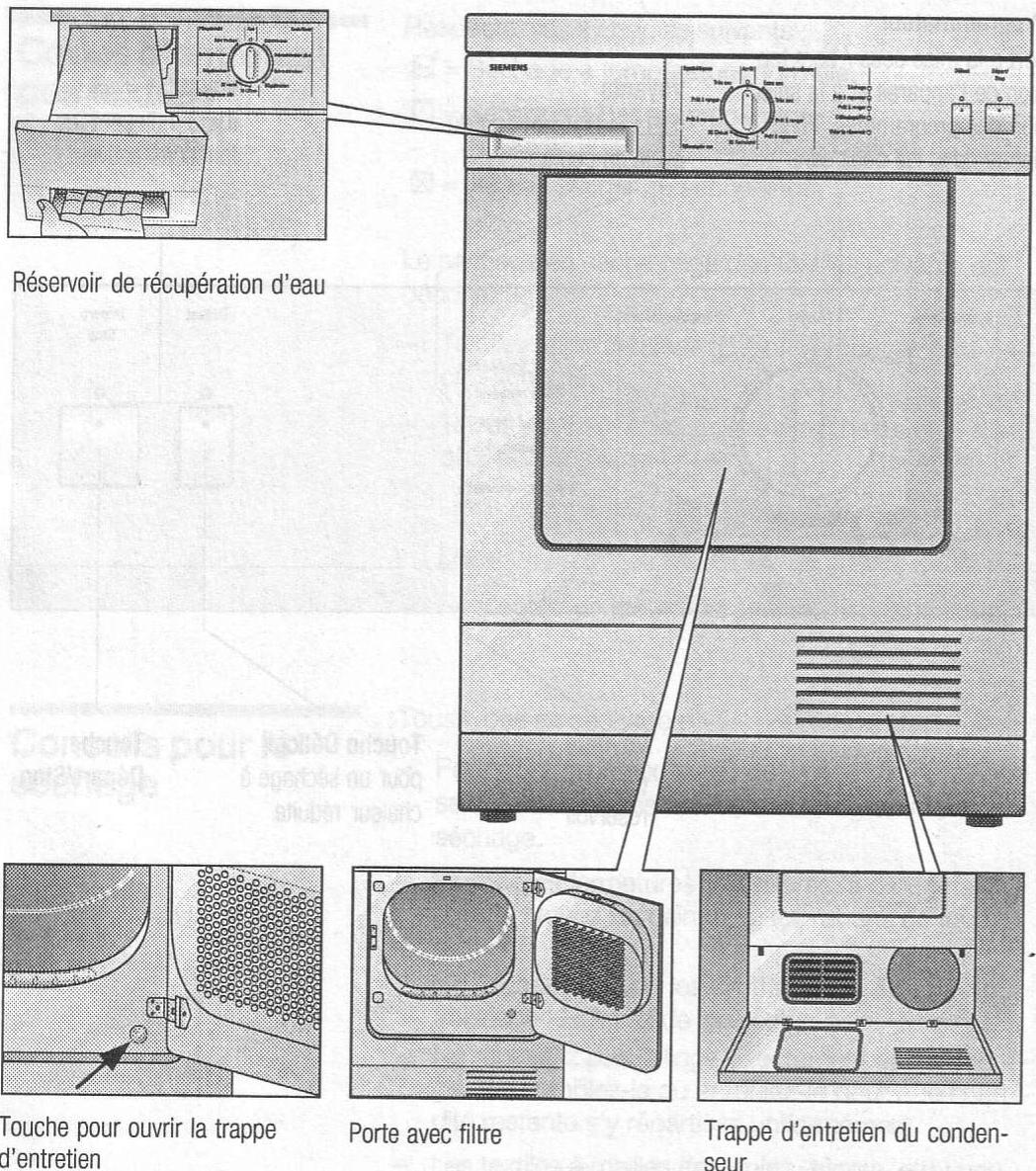

Après le séchage

1. Ouvrez la porte.
2. Retirez le linge.
3. Amenez le programmateur sur Arrêt.
4. Nettoyez le filtre (page 20).
5. Vider le réservoir d'eau (page 21).

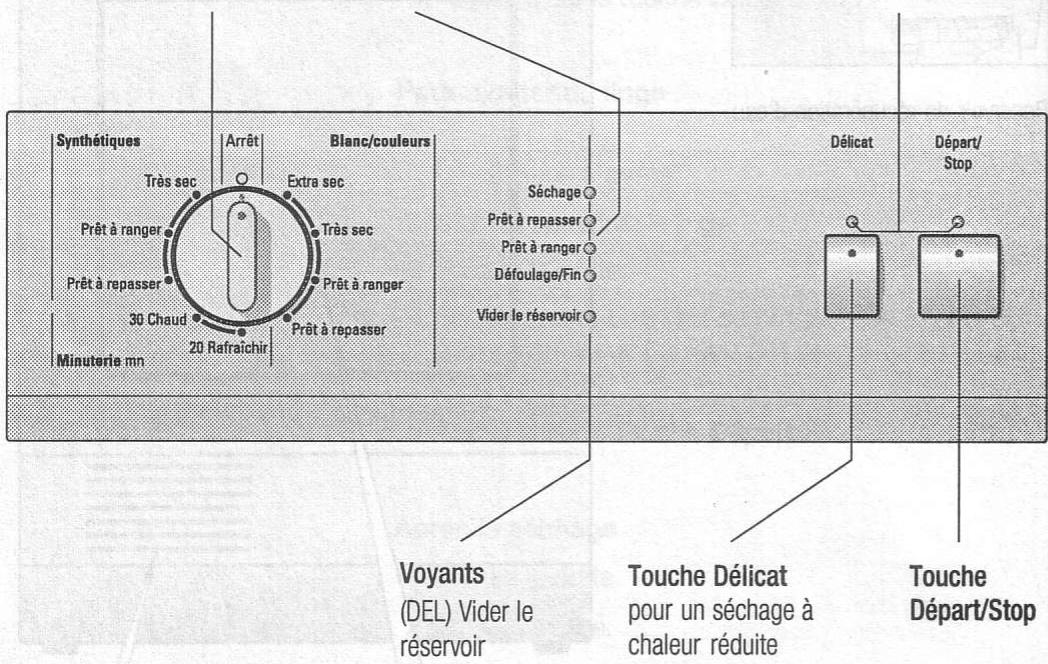

Programmateur

sert à la mise sous / hors tension de l'appareil et à la sélection des programmes. Fonctionne dans les deux sens.

Voyants

(DEL) indiquent l'état du cycle en cours

Voyants

(DEL) indiquent les fonctions actives

Codes d'entretien des textiles

Respectez les symboles suivants :

Séchage à température normale. Séchage à basse température: Appuyez en plus sur la touche Délicat. = Ne pas sécher au sèche-linge.

Le séchage en sèche-linge des textiles suivants est déconseillé :

Textiles imperméables à l'air (tels que les textiles caoutchoutés) Tissus délicats (soie, voiles synthétiques) - risque de froissage! Linge non essoré - gaspillage d'énergie! Laine ou textiles contenant de la laine. - Respectez les recommandations des fabricants.

Conseils pour le séchage

Tous types de séchage :

Pour obtenir un séchage homogène : Triez le linge selon la nature des textiles et le programme de séchage. - Fermez les fermétures à glissières, à crochets, à cellettes. Nouez les ceintures, les rubans de jupe, etc. - Ne séchez pas trop les synthétiques. Risque de froissage! Finissez de les sécher à l'air ambiant. - Ne repassez pas le linge directement après séchage. Rassemblez-le ou enroulez-le pour que l'humidité restante s'y répartisse uniformément. - Les textiles à mailles (tee-shirts, tricots, etc.) peuvent rétrécir un peu lors du premier séchage. Évitez le programme "Extra sec".

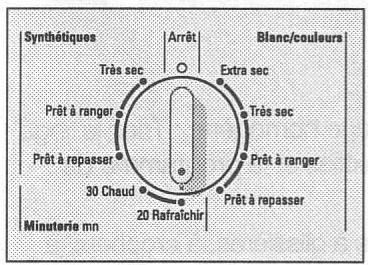

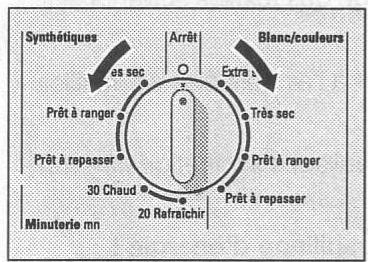

Mise en service

Lisez attentivement la notice avant de mettre l'appareil en service!

1. Ouvrez la porte.
2. Chargez le linge dans le tambour vide.

Assurez-vous de l'absence de tout corps étranger dans le tambour.

1. Fermez la porte.
2. À l'aide du programmeur, sélectionnez un programme.
3. Appuyez sur la touche Départ/Stop.

Pour programmer la minuterie :

1. Amenez le programmateur sur "20 Rafraîchir" ou "30 Chaud".
2. Appuyez sur la touche Départ/Stop.

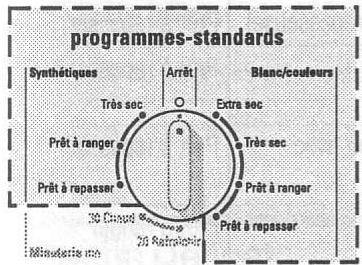

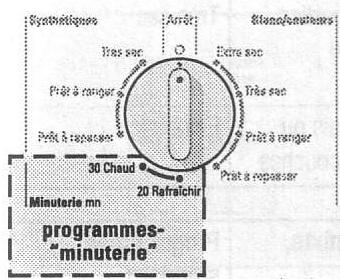

Sélection

Votre sèche-linge propose plusieurs programmes et options pour un résultat de séchage optimal.

Nos programmes de séchage sont conçus pour préserver le linge et pour une consommation minimale d'énergie. En raison de la chaleur résiduelle après le séchage, votre linge paraît plus humide au toucher qu'il ne l'est réellement.

Si après son refroidissement le linge ne correspond pas encore à vos souhaits, utilisez le programme de séchage supérieur le plus proche ou en plus le programme de minuterie.

Dans le tableau des programmes (à partir de la page 16), choisissez le programme souhaité.

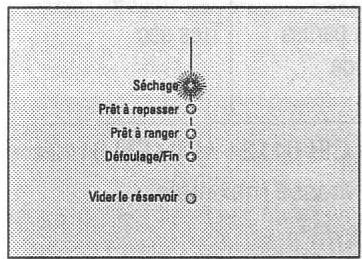

Déroulement du programme

Le sèche-linge dispose d'un système de balayage électronique qui contrôle l'humidité du linge au cours des programmes standard et du programme Rapide. Le séchage s'arrête automatiquement des que le degré de séchage programmé est atteint. Les voyants (DEL) indiquent l'état en cours du cycle de séchage.

Programmes standard

Blanc et couleurs en coton ou en lin jusqu'à 6 kg **. Pour sécher des textiles sensibles à la chaleur, appuyez sur la touche Délicat.	Programmes standard Blanc/colleurs
Pour le linge : Draps, linge de table, serviettes	Prêt à repasser
Draps, linge de table, serviettes, tee-shirts, polos, vêtements de travail	Prêt à repasser *
Tee-shirts, polos, robés, pantalons, vêtements de travail, linge de corps	sans repassage ou avec repassage léger
Serviettes en tissu éponge, torchons vaisselle, serviettes de bain, linge de corps, chaussettes en coton	sans repassage
Serviettes en tissu éponge, torchons vaisselle, serviettes de bain, linge de corps, chaussettes en coton	sans repassage, à parties épaisses formées de plusieurs couches
Peignoirs de bain en tissu éponge, draps, ni linge de corps ni chaussettes	particulièrement épais ou formé de plusieurs couches

Linge d'entretien facile (sans repassage) en tissu synthetique ou mixte, en coton (viscose, Cupro, Modal, polyester jusqu'à 3 kg). Pour sécher des textiles très sensibles à la chaleur (tels que le polyacryle, le polyamide, l'élasthanne, l'acétate, appuyez sur la touche Délicat.	Programmes standard Synthétiques
Pour le linge : Pantalons, robes, jupes, chemises avec repassage	Prêt à repasser
Pantalons, robes, jupes, chemises, chemisiers, linge de corps, caleçons, vêtements de sport à fibres synthétiques majoritaires	Prêt à repasser
Chemises, chemisiers, vêtements de sport sans repassage	Prêt à ranger *
Draps, linge de table, survvements, anoraks, nappes sans repassage, à parties épaisses formées de plusieurs couches	Très sec

• Programmes préconisés pour les tests comparatifs selon CEI 61121 / DIN EN 61121. Pour l'économie de l'énergie, essorez au préalable à la vitesse maximale.

Programmes à minuterie

Programmes destinés aux textiles délicats en acrylique. Ils conviennent aussi pour aérer un vêtement ou pour finir de le sécher à l'air ambiant.

Textiles pré-séchés à taux d'humidité réduit, petites pieces de linge telles que serviettes, layette, torchons, textiles muticouche en acrylique. Pour sécher les textiles sensibles à la chaleur, appuyez sur la touche Délicat!	30 Chaud
Rafraîchir ou aérer des vêtements peu portés. Tous textiles.	20 Rafraîchir

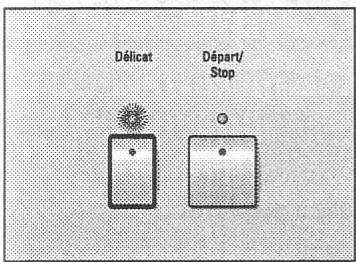

Touche délicat

A utiliser pour sécher des textiles sensibles à la chaleur (acrylique, etc.). Respectez les consignes d'entretien pour les textiles.

Cette fonction réduit la température et augmente la durée du séchage.

Au départ du programme, le sèche-linge «enregistre» la fonction jusqu'au prochain départ.

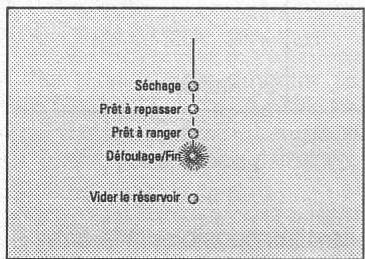

Défoulage

Lorsque le voyant "Défoulage/Fin" s'allume :

1. Ouvrez la porte.
2. Retirez le linge.

Le sèche-linge est équipé d'une fonction de défoulage automatique (Défoulage/Fin). Elle devient active, lorsque vous ne retirez pas immédiatement le linge après séchage.

Pendant 1 heure, la tambour continue de tourner à intervalles réguliers. Au bout de ce temps, il est conseillé de retirer le linge.

Entre-temps, le linge reste doux et souple et ne froisse pas.

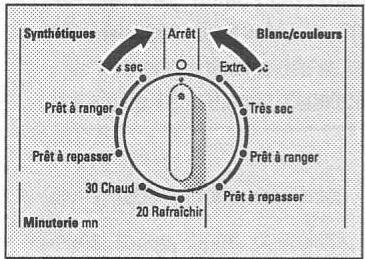

Arrêt

1. Amenez le programmateur sur Arrêt. 2. Nettoyez le filtre (page 20).
2. Videz le réservoir d'eau (page 21).

L'eau de condensation n'est pas potable!

Nettoyage et entretien

Nettoyage du sèche-linge

Risque d'explosion!

Risque d'explosion du au solvant.

Ne pas utiliser de solvants pour nettoyer le sèche-linge.

Risque d'endommagement.

Ne pas nettoyer le sèche-linge au jet d'eau!

Ne pas utiliser de poudres abrasives ni de produits à base d'alcool.

Utilisez de l'eau et du savon pour nettoyer la carrosserie et le bandeau de commande.

Protection contre le gel / déplacement

Ne faites pas fonctionner le sèche-linge en cas de risque de gel.

En cas de risque de gel et avant tout déplacement :

1. Videz le réservoir d'eau (page 21).
2. Amenez le programmeur sur un programme quelconque.
3. Appuyez sur la touche Départ/Stop. L'eau de condensation est évacuée du sèche-linge et recueillie par le réservoir.
4. Attendez cinq minutes, videz le réservoir une nouvelle fois.
5. Amenez le programmateur sur Arrêt.

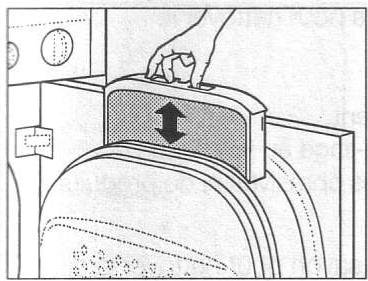

Nettoyage du filtre

Au cours du séchage, des fibres se libèrent et se déposent sur le filtre sous forme de peluches.

Le cadre doit être nettoyé après chaque séchage. Un cadre colmaté a pour conséquence un temps de séchage plus long, une consommation d'énergie plus importante et est indiqué par un clignotement «Sec à ranger».

1. Ouvrez la porte.
2. Retirez le filtre.
3. Enlevez les peluches (passez la main sur le filtre pour détacher les peluches).
4. Remettez le filtre (il ne s'enclenche que dans un sens).
5. Fermez la porte.

Vidange du réservoir de recapture d'eau

L'eau de condensation n'est pas potable! Le séchage génère de l'eau de condensation recueillie dans un réservoir. Ce réservoir doit être vide après chaque cycle de séchage.

En cas de séchage d'une plus grande quantité de linge peu essore (plus de 5 kg essorés à une vitesse inférieure à 1200tr/min), procédez eventuèlement à une vidange intermédiaire.

1. Retirez le réservoir en le tenant horizontalement.
2. Videz l'eau de condensation.
3. Remettez le réservoir en place en l'encliquetant à fond.

Vidange

Le réservoir peut également être vide en cours de séchage sans mettre le sèche-linge hors tension.

Le réservoir doit être vide dans les 90 minutes à partir du moment où le voyant "Vider le réservoir" s'allume, accompagné du signal sonore correspondant. Le signal sonore s'arrête automatiquement au bout de deux minutes environ.

Au bout des 90 minutes, l'affichage indique "Défoulage/Fin".

1. Videz le réservoir et remettez-le en place.
2. Appuyez sur la touche Départ/Stop. Le programme recommence depuis le début.

Nettoyage du condenseur

Le condenseur doit être nettoyé trois à quatre fois par an, plus souvent si vous utilisez très fréquemment votre séche-linge.

1. Pour éponger l'eau résiduelle qui risque de s'écouler, placez une serpillère sous la trappe d'entretien.
2. Ouvrez la porte.
3. Appuyez sur la touche Trappe d'entretien.
4. Rabattez entièrement la trappe.
5. Tournez les deux leviers de fermeture dans la direction des flèches.
6. Sortez le condenseur.

Attention à ne pas l'endommager! Utilisez de l'eau uniquement pour le nettoyer. Les objets durs ou à arrêté vif sont proscrits.

1. Nettoyez entièrement le condenseur, laissez bien égoutter l'eau.
2. Remettez-le en place, la poignée vers le bas.
3. Refermez les leviers.
4. Enlevez les peluches et salissures accumulées sur la trappe d'entretien.
5. Pour refermer la trappe, appuyez simultanément côte gauche et côte droite jusqu'à ce qu'elle s'enclenche. La porte ne ferme que si la trappe d'entretien est bien enclenchée.

Service après-vente

Avant d'appeler le service après-vente, vérifiez s'il vous est possible de réparer vous-même la panne (voir à partir de la page 24).

Si vous demandez conseil à un technicien, ce service vous sera facturé même pendant la période de garantie.

Lors de votre appel, indiquez la référence complète de votre appareil (numéro de série et numéro de fabrication).

Vous trouverez ces indications dans la partie encadrée de la plaque signalétique au dos de votre appareil.

Notez ces numéros de votre appareil.

En lui indiquant ces numéros, vous épargnez des déplacements inutiles au technicien du service après-vente. Vous économiserez ainsi les suppléments de frais qui en résultent.

Vous trouvez d'autres informations sur notre site internet: http://www.bosch-electromenager.com

auprès de nos centres agréés de service après-vente.

Bien entendu, nous restons à votre disposition même au-delà de la période de garantie.

Risque du à la tension électrique!

Les éventuelles interventions sur votre sèche-linge doivent être effectuées par le service après-vente ou un professionnel qualifié.

En cas de panne nécessitant une intervention :

Amenez le programmateur sur Arrêt. Débranche la prise du secteur. - Appelez le service après-vente (page 23).

Que faire si ...	Cause	Remède
Le voyageant "Départ/Stop" ne s'allume pas.	La prise est débranchée.	Branchez la prise.
	La touche Départ/Stop n'est pas enforcée.	Appuyez sur la touche.
	Un fusible s'est déclenché.	Renclencher/remplacer le fusible.
Le sèche-linge ne démarre pas.	La touche Départ/Stop n'est pas enforcée.	Appuyez sur la touche.
	La porte et/ou la trappe de visite ne sont pas fermées.	Fermez la trappe / la porte.
	Aucun programme n'a été sélectionné.	Amenez le programmateur sur le programme souhaïte.
	La température ambiente est inférieure à 5 °C.	Augmentez la température ambiente.
Les voyageants "Vider le réservoir" et "Départ/Stop" clignotent.	Le réservoir d'eau est plein.	Videz le réservoir (page 21).
	Le tuyau flexible d'évacuation est plié.	Redressez le flexible.
L'eau de condensation arrive dans le capot du trop-plain du réservoir.	L'espace entre le trop-plain et le capot est bouché.	Nettoyez soigneusement à l'eau le réservoir et le trop-plain.
L'appareil fuit.	Le joint d'étanchéité de la porte et/ou de la trappe d'entretien est encrassé ou endommagé.	Nettoyez le joint ou faites-le replacer par le service après-vente.
Un ou plusieurs voyants correspondant à l'état du programme clignotent.	Dysfonctionnement dans le déroulement du programme ou incident de fonctionnement.	Nettoyez le filtré et le condenseur (page 20 et 22).
		Vérifiéz la mise à niveau (page 28).
		Mettez le sèche-linge hors tension, laissez-le refroidir et remettez-le sous tension. Redémarrez le programme.
	Le temps maximal de séchage est dépasse.	Nettoyez le filtré et le condenseur (page 20 et 22).
		Vérifiéz la mise à niveau (page 28).
		Essorez le linge à vitesse maximale dans le lave-linge.
L'humidité ambiente augmente considérablement.	Le local n'est pas assez aéré.	Veillez à une aération suffisante.
	Un obstacle se trouve devant la grille d'aération.	Dégagez la grille.
	Le condenseur n'est pas en place.	Mettez le condenseur en place.
Le degré de séchage n'a pas été atteint ou le temps de séchage est trop long.	Le condenseur est encrassé.	Nettoyez le condenseur (page 22).
	Le filtré est bouché.	Nettoyez le filtré (page 20).
	Le réservoir d'eau est plein.	Videz le réservoir (page 21).
	La température ambiente dépasse 30 °C.	Veillez à une bonne aération.
	Un obstacle se trouve devant la grille d'aération.	Dégagez la grille.
	Le programme sélectionné ne convient pas.	Sélectionnez le bon programme à l'aide du tableau (à partir de la page 16).
	L'appareil ne dispose pas d'assez d'espace.	Veillez à une bonne circulation d'air.
	Coupure de courant de plus de deux heures.	Redémarrez le programme.
Le degré de séchage du linge ne répond pas à vos soushaits	En raison de la chaleur résiduelle après le séchage, votre linge parait plus humide au toucher qu'il ne l'est réellement.	Si après son refroidissement le linge ne correspond pas encore à vos soushaits, utilisez le programme de sechage supérieur le plus proche ou en plus le programme de minuterie (voir aussi page 15).
La portes s'ouvre toute seule.	Le crochet de porten'est pas bien enclenché.	Poussez la porten en l'encluquetant à fond.

Caractéristiques techniques

Dimensions	Valeur
Hauteur	86 cm (réglable)
Largeur	60 cm
Profondeur	57 cm
Poids	environ 45 kg
Charge nominale	6 kg
Volume du réserve de récapération d'eau	3,2 l
Tension d'alimentation, puissance de raccordement, ampèreage	Voir plaque signalétique

Valeurs de consommation	Vitesse d'essorage en tours/minute (humidité résiduelle)	Durée du séchage en minutes (y compris 8 mn. de refroidissement)		Consommation d'énergie en kWh
		10 A	16 A	10 A	16 A
Blanc/couleurs 6 kg
Prêt à ranger	1400 (ca. 50%)	100	80	3,00	3,00
	800* (ca. 70%)	135	110	4,20	4,20
Prêt à repasser	1400 (ca. 50%)	80	60	2,30	2,30
	800* (ca. 70%)	110	85	3,30	3,30
Synthétiques 3 kg
Prêt à ranger	1000 (ca. 50%)	58	46	1,50	1,50

Blanc/ couleurs 5 kg
Prêt à ranger	1400 (ca. 50%)	85	65	2,60	2,60
	800* (ca. 70%)	110	90	3,50	3,50
Prêt à repasser	1400 (ca. 50%)	65	50	2,00	2,00
	800* (ca. 70%)	94	71	2,80	2,80
Synthétiques 2,5 kg
Prêt à ranger	1000 (ca. 50%)	50	40	1,30	1,30

• Programmes préconisés pour les tests comparatifs selon DIN EN 61121 et CEI 61121. Ces valeurs obtenues dans des conditions normalisées sont données à titre indicatif. Elles peuvent varier de 10% max.

Mise en place, raccordement et transport

Consignes de sécurité

Risque de blessure!

Le sèche-linge est très lourd.

Ne le soulevez pas seul.

Ne le saisissez pas par ses parties saillantes (la porte, par exemple) - risque de rupture.

Risque de chute!

Risque de chute d'aux câbles ou flexibles qui dépasseNT.

Fixez les câbles et flexibles.

Vérifiez que le sèche-linge est en bon état. Ne le raccordez pas s'il a été endommagé pendant son transport. En cas de doute, demandez à votre revendeur.

Videz complètement le sèche-linge avant de le transporter (page 19).

Mise en place du sèche-linge

1. Le sol doit être propre, plat et solide.
2. À l'aide des quatre pieds réglables, mettez le séche-linge à niveau. Utilisez un niveau à bulle. En aucun cas, n'enlevez les pieds réglables!
3. La grille d'aération doit être dégagée de tout obstacle.
4. La zone autour du sèche-linge doit être exempte de peluches. N'installez pas votre sèche-linge dans un local exposé à un risque de gel. Le gel peut l'endommager. La porte est réversible. À la sortie d'usine, la porte est fixée à droite (page 32).

Attention :

Le sèche-linge doit être raccordé à une prise femelle à contacts de terre à courant alternatif.

La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique (face arrière).

La puissance absorbée et l'ampérage sont indiqués sur la plaque signalétique.

Le sèche-linge peut être adapté à l'ampérage existant (page 36).

Assurez-vous que :

• la prise de secteur et la prise femelle sont compatibles
• la section des câbles est suffisante
• La mise à la terre a été réalisée selon les normes en vigueur.

Le changement du cordon d'alimentation (si nécessaire) est réservé au service après-vente.

L'utilisation d'adaptateurs, de prises multiples ou de rallonges est déconseillée.

Utilisez exclusivement des disjoncteurs différentiels avec ce symbole :

Ne touchez pas la prise secteur avec les mains humides!

Ne tirez pas sur le cordon, saisissez la prise pour débrancher l'appareil.

Accessoires et options

Les accessoires permettent d'adapter votre séche-linge en fonction de vos besoins. Vous pouvez commander ces accessoires chez votre revendeur ou chez votre service après-vente.

Accessoires de branchement pour l'évacuation de l'eau de condensation

No de référence: WZ 20160

Ce kit permet d'évacuer l'eau de condensation directement par un tuyau flexible, à condition de disposer d'un écoulement approprié (lavabo, siphon). Vous n'aurez alors plus besoin de vider le réservoir d'eau.

L'emploi de ce kit est particulièrement recommandé en cas de superposition du séche-linge (colonne de lavage/séchage).

Raccordement du tuyau d'évacuation d'eau

1. Débranchez le tuyau flexible du raccord bas et branchez-le sur le raccord haut (attention à ne pas le déterminer - n'utilisez aucune outil!).

1. Branchez le tuyau flexible d'évacuation (sous forme de kit) sur le raccord bas.
2. Amenez le tuyau flexible d'évacuation jusqu'à l'écoulement en évitant les coudes.

Kit de superposition colonne de la-lavage/sechage

No de référence : WZ 20240

avec plan de travail

telescopique

No de référence : WZ 20230

Plaque de protection pour sèche-linge encapsulable ou intégrable

Pour gagner de la place, le sèche-linge peut être posé sur votre lave-linge SIEMENS de dimensions identiques.

Risque de blessure!

Pour des raisons de sécurité, le montage doit être réalisé par un professionnel qualifié.

Fixez le sèche-linge sur le lave-linge au moyen du kit de superposition.

Le sèche-linge peut être encastré ou intégré dans un bloc-cuisine.

Montez la plaque de protection !

Pour des raisons de sécurité, le sèche-linge doit être protégé par une plaque. Celle-ci doit être mise en place par un professionnel à la place du plateau d'origine.

Commandez le kit auprès de votre revendeur.

N° de référence: WZ 20190

Mettez l'appareil en place avant de procéder à son raccordement électrique.

Le sèche-linge doit impérativement être installé sous un plan de travail continu. Celui-ci doit être solidaire des éléments adjacents.

Attention :

La grille d'aération doit être dégagée de tout obstacle.

Réversibilité de la porte

La porte est réversible en fonction de vos besoins. Départ usine, elle est fixée côté droit.

Outillage nécessaire :

Tournevis Torx taille T10 et T20. - Tournevis à fente de taille moyenne.

Ces outils sont disponibles dans le commerce spécifique.

Resserrez toutes les vis à la main et avec précaution pour ne pas les tordre.

L'utilisation d'une visseuse électrique est déconseillée!

Démontage de la porte :

Posez une protection sur le sol (une couverture, par exemple) pour éviter d'endommager la porte. 1. Devissez la vis de la charnière inférieure.

1. Tenez la porte et dévissez la vis de la charnière, supérieure.
2. Enlevez la porte.
3. Déposez la porte sur la protection.

Sur le sèche-linge :

1. Enlevez les deux caches du système de fixation de la porte : À l'aide du tournevis à fenêtre, dégagez les caches avec précaution.
2. Devissez les deux vis situées au-dessous et vissez-les de l'autre côté.
3. Remettez les deux caches en place.
4. Dévissez la vis du cache du système de fermeture de la porte. Enlevez le cache.
5. Dévissez le système de fermeture.
6. Refixez le système de fermeture de l'autre côté. Remettez le cache en place et resserrez la vis.

Transformation et mise en place de la porte.

1. Soulevez le cache du loquet avec précaution pour l'enlever.

1. Dévissez le loquet.

1. Revissez le loquet de l'autre côté.

1. Remettez le cache du loquet en place.
2. Dégagez les caches du système de fixation des charnières avec précaution pour les enlever.

1. Dévissez les deux charnières.

1. Revissez les charnières de l'autre côté.

1. Remettez les deux caches en place.

1. Mettez les pattes de fixation des charnières en place en tenant la porte.

1. Vissez d'abord la vis de la charnière supérieure, puis celle de la charnière inférieure.

1. Avant de mettre l'appareil en service, faites fonctionner la porte avec précaution à plusieurs reprises.

Changement de la puissance de raccordement

Le sèche-linge est conçu pour 10 ou 16 ampères.

Si l'ampérage du sèche-linge (départ usine) ne correspond pas à celui de la prise de courant (installation domestique), procédez comme suit :

1. Branchez le sèche-linge (page 29).
2. Amenez le programmateur sur Arrêt.
3. Appuyez simultanément sur les touches Départ / Stop et Delicat et maintenez-les enfoncées.
4. Amenez le programmateur sur "Extra sec".
5. Lâchez les deux touches.
6. Avancez le programmeur de 5 positions dans le sens des aiguilles d'une montre.
7. Appuyez sur la touche Départ/Stop.
8. Changement d'ampérage : Appuyez sur la touche Delicat jusqu'à obtenir l'ampérage souhaité. Si vous avez sélectionné 16 ampères, la lampe "Déricat" se met à clignoter. Si la lampe "Déricat" est éteinte, vous avez sélectionné 10 ampères.
9. Validation de l'ampérage sélectionné : Appuyez sur la touche Départ/Stop. 10. Amenez le programmateur sur "Arrêt".
