Type de produit	Lave-linge séchant
Capacité de lavage	8 kg
Capacité de séchage	4 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A
Consommation d'eau annuelle	9900 litres
Consommation d'énergie annuelle	210 kWh
Dimensions approximatives	84,5 x 59,8 x 55 cm
Poids	75 kg
Alimentation électrique	230 V
Fonctions principales	Programmes de lavage variés, séchage à condensation, départ différé
Entretien et nettoyage	Filtre à peluches à nettoyer régulièrement, entretien du bac à lessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Compatibilités	Compatible avec les lessives liquides et en poudre

FOIRE AUX QUESTIONS - WD14H560FF/06 SIEMENS

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est bien branché à une prise de courant, si le fusible est en bon état et si la porte est correctement fermée.

Comment résoudre un problème d'évacuation de l'eau ?

Assurez-vous que le tuyau d'évacuation n'est pas plié ou obstrué. Vérifiez également le filtre de la pompe à eau pour tout débris.

Pourquoi le cycle de lavage prend-il trop de temps ?

Un cycle de lavage prolongé peut être dû à une surcharges de linge, à une température de l'eau trop basse ou à un programme inapproprié sélectionné.

Que faire si l'appareil émet des bruits anormaux ?

Vérifiez si des objets étrangers se trouvent dans le tambour ou si des vêtements sont coincés. Assurez-vous également que l'appareil est de niveau.

Comment nettoyer le filtre de l'appareil ?

Débranchez l'appareil, localisez le filtre à l'avant ou à l'arrière, retirez-le et nettoyez-le sous l'eau courante avant de le remettre en place.

Que faire en cas de fuite d'eau ?

Vérifiez les tuyaux d'alimentation et d'évacuation pour détecter d'éventuelles fuites. Assurez-vous également que les joints sont en bon état.

Comment régler les paramètres de lavage ?

Utilisez le panneau de commande pour sélectionner le programme de lavage, la température et d'autres options selon vos besoins.

Pourquoi l'appareil affiche-t-il un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème qui nécessite une attention particulière.

Comment effectuer un entretien régulier de l'appareil ?

Nettoyez le filtre régulièrement, vérifiez les tuyaux pour des signes d'usure, et nettoyez le tambour et les joints avec un chiffon humide.

Est-ce normal que l'appareil chauffe pendant le fonctionnement ?

Oui, c'est normal que l'appareil chauffe pendant le cycle de lavage, mais assurez-vous qu'il ne surchauffe pas ou ne dégage pas d'odeurs inhabituelles.

MODE D'EMPLOI WD14H560FF/06 SIEMENS

Consignes de sécurité

• Le lave-linge séchant pèse lourd - Prudence lorsqu vous le souvez.
• Attention : Les flexibles dans lesquels l'eau gèle peuvent se déchirer / éclater. Ne place pas le lave-linge séchant dans des endroits à risque de gel ni en plein dieur.
• Le lavve-linge sechant risque de s'endommager. Ne le souleve pas par les pieces faisant saillie (par exemple le hublot de remplissage).
• Outre les consignes énoncées ici, vous dévrez peut-être avoir à respecter aussi des règlements particuliers publiés par les companies distributrices d'eau et d'électricité
• En cas de doutes, confiez le raccordement à un spécialiste.
• Posez les flexibles, conduite et lignes de sorte que personne ne puisse trèbucher dessus.

Mise au rebut respectueuse de l'environnement

• Mettez l'emballage au rebut en respectant l'environnement.

• Cet apparéil est labéliné conformément à la directive européenne 2002/96/CE sur les apparèils électriques et électroniques usages (waste electrical and electronic equipment - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des apparéils usages en vigueur sur le tout le territoire communautaire.

L'humidité présente dans

le tambour est due au contrôle en fin

de fabrication

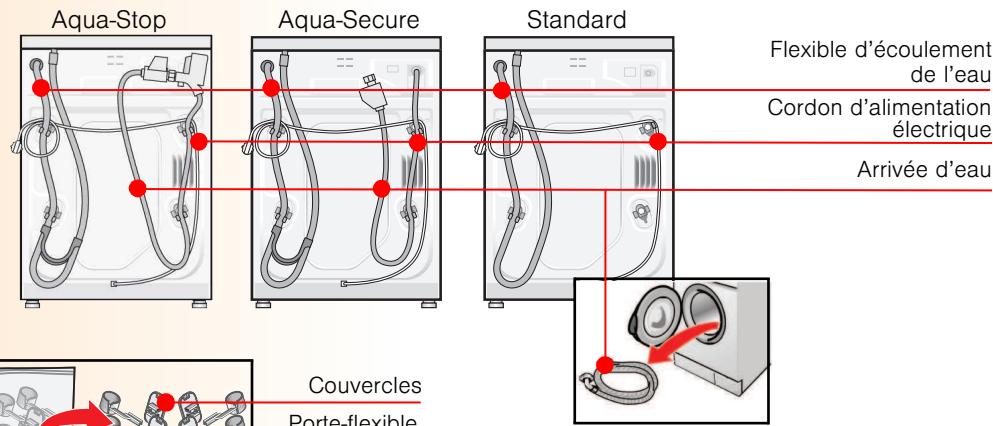

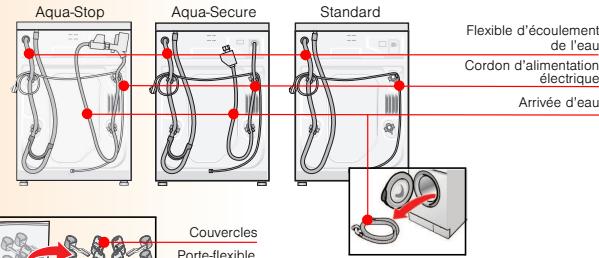

Étendues des fournitures
selon le modele

Couvercles

Porte-flexible

Equivalent necessaire, en fonction du raccordement

• 1 collier à flexible Ø 24-40 mm (commerce spécialisée), pour le raccordement à un siphon. → Page 4; Raccordement de l'eau

Outillage utile

• Niveau à bulle pour horizontaliser.

• Clés à vis avec embout calibre SW13 : pour défaire les cales de transport →Page 3 et calibre SW17 : pour ajuster les pieds de l'apparei. →Page 5

Surface recevant l'appareil

Pour ne pas se déplacer tout seul, it est important que le lave-linge sechant soit ajusté bien d'applomb!
- La surface d'installation doit etre dure et plane.
- Les sols / revêtements de sol nous ne convennent pas.
- Pour obtenir de bons résultats de sechage, voirlez à ce que la piece soit bien aérée :

En cas d'installation sur une estrade

Fixez imperativement les pieds du lave-linge sechant avec des pattes de retenue *
*N° de ref WMZ 2200, WX 9756

En cas d'installation sur un plancher en poutres de bois

• Placez le lave-linge sechant de préférence dans un angle.
• Sur le plancher, vissez une plaque en bois (30 mm d'épaisseur minimum) résistante à l'eau
  Fixez impereativement les pieds du lave-linge sechant avec des pattes de retenue
  * N° de reference : voir ci-dessus

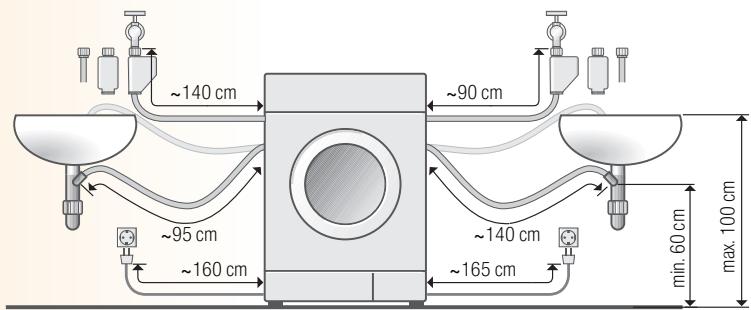

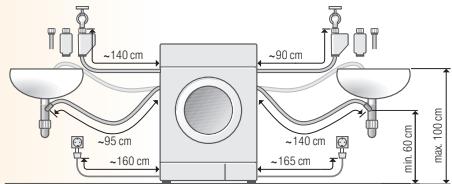

Longueurs des flexibles, conduites et lignes selon le mode.

Raccordement du cote gauche

ou

Raccordement du cote droit

Remarque : En cas d'utilisation des porteflexible, les longueurs de flexible possibles diminuennent !Disponibles auprès du revenduer spécialise / service après-vente :

• Rallonge pour flexible Aqua-Stop et flexible d'arrivee d'eau froide (env. 2,50 m), N^ de ref. WMZ2380, WZ10130
• Flexible d'arrivée d'eau chaude plus long (env. 2,20 m) pour le modele standard.

Installation de l'appareil sous un plan de travail, installation encastrée

'installation sous un plan de travail / L'encastrement a lieu avant le raccordement à l'alimentation électrique.

Pendant le séchage, l'air chaud sort à une température attignant 60^

incorporation dans une cuisine intégrée (sous plan de travail ou en cavite)

Dimensions requires: a = 650 mm , b = 620 mm , c = 850 mm
- Ne placez le lave-linge sécchant que sous un plan de travail continue, fermement relié aux placards voisins.
- Aérez bien la surface d'installation, sinon les résultats de sechage ne seront pas optimaux.
Dimensions des orifices d'éaporation (à prévoir sur un côté selon la place disponible).

Section de l'orifice: d × e = 200 mm × 100 mm , hauteur au dessus du plancher f = 365 mm . Ecart entre le mur et l'apparéel: 50 mm

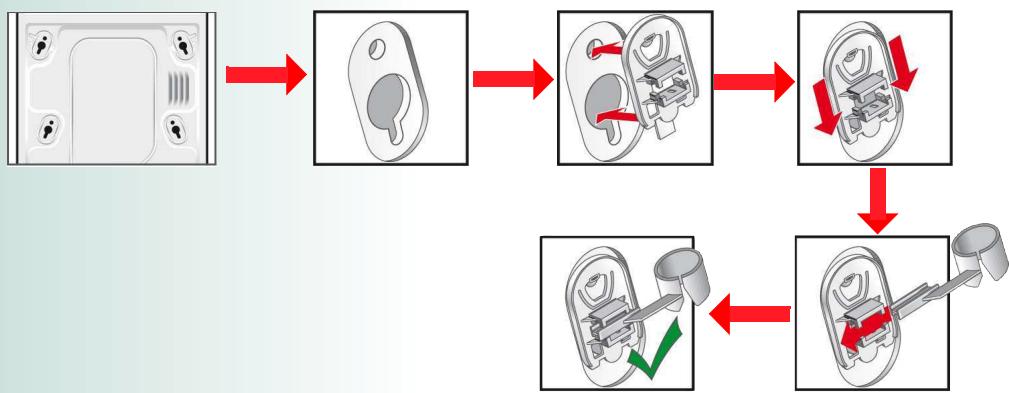

Enlever les cales de transport

• Avant la première utilisation, enlevez impératifement et entertiennent les 4 cales de transport et rangez-les.

S'il haut ultérieurement transporter à nouveau la machine, remontez impérativement les cales de transport car elles empêchont son endomiggent. Page 6

• Conservez la vis et la douille vissees ensemble.

• Detachez les flexibles (selon le modele) de leurs fixations.

• Risque d'électrocution! Ne ploughez pas le dispositif de contient une életrovanne sous tension).
• Pour élever des fuites ou des dégats des eaux, veillez in consignes figurant dans ce chapitre!
• Risque d'électrocution! Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (in contient une électroventan sous tension).
• Pour évier des fuites ou des dégats des eaux, veuillez impérativement respecter les consignes figurant dans ce chapitre !
• Attention: Ne faites marcher ce lave-linge sechant qu'avec de I'eau potable froide.
• Ne le raccordez pas au mitigeur d'un chauffe-eau accumulateur d'eau chaude
• N'utilise que le flexible d'arrivee d'eau livre d'origine ou achete chez un revendeur spécialised Agreement; n'tutilise jamais de flexible d'occasion!
• En cas de doutes, confiez le raccordement à un spécialiste.

Arrivée d'eau

Flexible d'arrivée d'eau

Attention: veilne à ne pas plier, écraser, modifier ou trancher le flexible (Sa solidité ne serait plus garantie.)
Pression optimale de I'eau dans le réseau de conduites : 100 - 1000 kPa (1 -10 bars)
- Robinet d'eau bien ouvert, il faut qu'il coule au moins 8 litres d'eau / minute.
- En présence d'une pression d'eau plus élevé, utilisez un détendeur

Modèle

Aqua-Stop /

Secure

Standard

Si l'appareil n'a pas ete correctement horizontalise, il risque de fonctionner bruyamment, de vibrer et de se delacer tout seu!
Pour aligner le lave-linge sechant, servez-vous d'un niveau a bulle.

Horizontaliser le lave-linge sechant avec un niveau à bulle

1. Devissez les 4 cales de transport et retirez-les.

1. Enlevez toutes les douilles des cales de transport.

1. Mettez les couverles en place. Appuyez sur le crochet de crantage pour verrouiller fermement. Mettez les porte-flexibles en place.

1. Immobilisez les flexibles dans les porte-flexibles.

Flexible d'ecoulement de I'eau

Flexible d'écoulement d'eau

Attention: ne le pliez pas et ne I'etirez pas en longueur.
Différence de hauteure entre la surface d'implantation et l'orifice d'écoulement 60 cm - 100 cm max.

Écoulement dans un lavabo

Attention: Sécuriser le flexible d'écullement pour l'empêcher de glisser. Attention: Le bouchon ne doit pas obturator / orifice d'écullement du lavabo Lors de la vidange, vérifie que l'eau s'écoule suffisamment vite. L'extrémite du flexible d'écullement d'eau ne doit pas plonger dans l'eau vidangée! Il y a risqué en effet que de l'eau soit réaspirée dans la machine!

Écoulement dans un siphon

Attention: Le point de raccordement doit être sécurisé par un flexible de 024-40 mm (commerce spécialisée).

Branchementélectrique

Raccordement du lave-linge sechant au courant alternatif via une prise fémelle à contacts de terre réglementairement installée.
La tension du secteur et celle indiquée sur le lave-linge sechant (plaque signalétique) doiven concorder.
La puissance raccordée ainsi que le fusible nécessaire figurent sur la plaque signalétique.

Assurez-vous que :

• la fiche maje et la prise de courant dont bien ensemble,
• le cable contient des fils de section suffisante
• le circuit de raccordement à la terre a été réglementairement installé.

Ne confiez le changement (si nécessaire) du cordon d'alimentation qu'a unElectricien agree Le cordon d'alimentation electrique de rechange est disponible aprouc du service après 15 ans.
N'utilisez pas de fiches / prises multiples ni de cables prolongateurs.

En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un type de disjoncteur arborant ce symbole: Seul ce symbole garantit que les prescriptions actuelles en vigueur seront remplies.
Fiche maje a raccorder au secteur :
- ne la branchez / débranchez jamais dans / de la prise de courant avec les mains mouillées
- Pour la débrancher de la prise, saisissez la fiche maje et non pas le cordon d'alimentation
- Ne la débranchez jamais pendant que la machine marche.

Fabricant (voir Notice d'utilisation)

0910/9000495216

Horizontaliser

1. A l'aide d'une clé, tournez le contre-crou dans le sens des aiguilles d'une montre.

2. Tournez le pied pour modifier la hauteur.
   Attention: les quatre pieds doivent appuyer fermement sur le sol. Le lave-linge sechant ne doit pas vaciller!
   Vérifiez l'horizontalité du lave-linge sechant avec le niveau à bulle, corrigéze-la le cas échéant.

Transporter, par ex. pendant un déménagement

Avant de transporter le lave-linge sechant :

1. Fermez le robinet d'eau.
2. Faites se resorber la pression regnant dans le flexible d'arrivee d'eau.
   →Page 8 Maintenance - Filtre dans le flexible d'eau
3. Vidangez le reste du bain lessiviel.
   →Page 8: Maintenance - Pompe de vidange
4. Debranche le lave-linge sechant du secteur électrique.
5. Demontez les flexibles.

2 Incorporation des cales de transport :

1. Retiree les couvercles. Si nécessaire, enlevez les porte-flexibles. →Figure de droite

1. Mettez les 4 douilles en place. Bridez fermement le cord d'alimentation électrique contre les fixations. Mettez les vis en place et serrez
   A Prens le transport, retirez impereativement les cales de transport! Page 3
   I Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoullement: Versez 1 litre d'eau dans le compartment Il puis lance le programme Vidange ou Essorage.

\section*{Caracteristiques techniques}

Dimensions

(Longueur x largeur x hauteur)

Poids

Raccordement au secteur

Pression de I'eau

Hauteur d'écoulement

Programmes de test

600× 600× 850mm

84,5 kg

Tension nominale 220 - 240V 50Hz Intensite nominale 10 A

Puisance nominale (lavage) 2400 W

Puisssance nominale (sechage) 1900 W

100 - 1000 kPa (1 - 10 bars)

60-100cm

Conformément au standard européen 50229 en vigueur

Entretien

Risque d'électrocution! Débranche la fiche malle Risque d'explosion! N'utilise jamais de solvents!

Capot de la machine, bandeau de commande

• Essuvez avec un chiffon doux et humide.
• N'utilise pas d'essieu-tout, d'épange et de produits nettoyants abrasifs (dépertuger pour l'acier inoxydant).
• Enlevez immédiatement les résidus de produit lessiviel et de détergent.
• Il est interdirit de nettoyer l'appareil au jet d'eau.

Nettoyer te tiroir de produit lessiviel ...

... s'il contient des résidus de produit lessiviel ou de produit assouplissant.

1. Tirez te tiroir a vous, enonceze l'insert puis extrayez complètement le tiroir

2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.

3. Avec de l'eau et une brosse, nettoyez le bac d'introduction du produit et l'insert, puis séchézles.

4. Posez l'insert et faites-le encranter (introduiseze le cylindre sur la tige de guidance).

5. Rentrez le tiroir de produit lessiviel.

6. Laissez le tiroir de produit lessiviel ouvert afin que l'eau restante puisse s'évaporer.

Tambour de lavage

Taches de rouille - Utilisez un produit nettoyant sans chlore, jamais de paille de fer.

Détartrén

Sortez tout le linge de la machine.

Aucun détartrage n'est nécessaire si la dessive est convenablement dosée. Si un détartrage s'avéré tout de même nécessaire, suivez les instructions du fabricant de détartrant. Vous pouvez vous procurar du détartrant ajusté par le bias de notre site Internet ou de notre service après-vente.

Service après-venture

Si vous ne parvenez pas à supprimer le dérangement vous-même (Incidents et dépannage ... →Page 12, 13: Notice d'utilisation), veuillez vous adresser à notre service après-vente. Nous trouverons toutes une solution adaptée afin d'évditer des déplacements technicien intuiles.

Vous trouvez les coordonnées du service après-vente des différents pays dans la liste ci-dessus jointe.

Veuillez s.v.p. indiquer au service après-vente le numero du produit (E-Nr.) et le numero de fabrication (FD).

Numéro du produit Numéro de fabrication

Vous trouverez ces indications aux endroits suivants:

Côté intérieur du hublot / * Trappe de service * ouverte et au dos de l'appellé.

• Selon le modele

Faites confiance aux compétences du fabricant. Adressez-vous à nous.

Vousyoussurrèzeaisqué lesréparationssoient réaliéespar des techniciens de SAV formés à cet effet, qui disposent ces pièces de rechange d'origine.

Maintenance

Pompe de vidange

Amenez le programmeur sur Arrêt, débranchez la fiche malse de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Sortez le flexible de vidange de sa fixation. Retiree la coiffe d'obturation, laissez le bain lessiviel s'ecouler. Remettez la coiffe d'obturation.
3. Dévissez prudemment le couvercle de la pompe (eau résiduelle). Enlevée les corps étrangers, dépôts et peluches (il faut pouvoir faire tournar la roue à ailettes de la pompe de vidange).
4. Nettoyez le compartment interieur, le filage du couvercle de pompe et le carter de pompe.
5. Remettez le couverte en place et visselez-le. La poignee se troue à la verticale. Mettez le flexible de vidange dans la fixation.
6. Mettez la trappe de service en place et fermez-la.
   Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment Il puis lancez le programme Vidange.

Filtre dans le flexible d'arrivée d'eau

Risque d'

Risque d'electrocution

Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electromovanne sous tension).

Pour résorber la pression régnant dans le flexible d'arrivee d'eau :

1. Fermez le robinet d'eau
2. Choisissez un programme qualconque (sauf Essorage / Vidange)
3. Choisissez Rajout de linge Départ/Pause. Laissez le programme fonctionner env. 40 sec..
4. Ramenez le programmateur sur Arret. Debranche la fiche male

Nettoyer le filtrer

1. Selon le modele: débranchez le flexible du robinet d'eau. Nettoyez le filtré avec une brosse.

Maintenance

Filtre à air

Amenez le programmeur sur Arrêt, débranchez la fiche maje de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Extrayez le filtré à air.
3. A l'aide d'une brosse, évacnez sous l'eau du robinet les peluches retenues par le filtré à air.
4. Remettez le filtré à air en place.
5. Remettez la trappe de service en place et fermez-la.

Lave-linge séchant

Notice d'installation / Maintenance et nettoyage

Garantie Aqua-Stop

Uniquement pour les apparciels Equipés de l'Aqua-Stop

Oltre les recours en garantie envers le vendeur découulant du contrat de vente et outre notre garantie-apparéel, nosse effuettions le replACEMENT aux conditions suivantes :

1. Si un début de notre système Aqua-Stop avait provoquer des dégats des eaux, nous compensons les dommages subsis par les consommateurs privés.
2. Cette garantie-responsabilité vaut pour toute la durée de vie de l'appareil
3. Condition prétable pour bénéficier de la garantie: l'apparéil équipe de l'Aqua-Stop doit avoir été professionnelle installé et raccordé ; cette condition inclut aussi le montage professionnel d'une rallonge pour Aqua-Stop (accessoire d'origine). Notre garantie ne couvres pas les conduites / lignes d'alimentation ou robinetteries défectueues jusqu'à raccordé de l'Aqua-Stop sur le robinet d'eau.
4. Appareils équipés de l' Aqua-Stop: vous n'aurez par définition pas à les surveiller pendant la marche, ou à fermer ensuite le robinet d'eau pour les protégérer.
   Seulément si vous vous absentez de cette logementpendant une période prolongée, si p. ex.你们partez plusieurs semaines de vacances, ilaudra réfermer le robinet d'eau.

Sommaire

Consignes de sécurité. 1
■ Mise au rebut respectueuse de I'environnement. 1
Etendue des fournitures 1
Surface recevant I'appareil 2
Longueurs de flexibles, conduites et lignes. 2
Installation de l'apparéil sous un plan de travail / installation encastree. 2
Enlever les cales de transport. 3
Raccordement de I'eau 4
Horizontaliser. 5
Branchementelectrique. 5
Transporter, par ex. pendant un déménagement . . . . 6
- Caracteristiques techniques 6
Entretien 7
Service après-vente 7
■ Maintenance 8/9
Garantie Aqua-Stop 9

Je mettez ce lave-linge sechant en service qu'après avoir lu cette notice de instructions!

Veuillez également respecter le contente de la notice d'utilisation à part.
Veuillez conserver tous les documents en vue d'une réutilisation ultérieure ou pour le cas où l'apparéil changérait de propriété.

• Le lave-linge séchant pèse lourd - Prudence lorsque vous le souvevez.
• Attention: Les flexibles dans lesquels l'eau gèle peuvent se déchirer / éclater. Ne placez pas le lave-linge séchant dans des endroits à risque de gel ni en plein air.
• Le lave-linge sechant risque de s'endommager. Ne le soulevez pas par les pièces faisant saillie (par exemple le hublot de remplissage).
• Outre les consignes énoncées ici, vous devrez peut-être avoir à respecter aussi des règlements particuliers publiés par les compagnies distributrices d'eau et d'électricité.
• En cas de doutes, confiez le raccordement à un spécialiste.
• Posez les flexibles, conduite et lignes de sorte que personne ne puisse trébucher dessus.

Mise au rebut respectuese de I'environnement

• Mettez l'emballage au rebut en respectant l'environnement.
• Cet apparéil est labélisé conformément à la directive européen 2002/96/CE sur les apparéils électriques et électroniques usages (waste electrical and electronic equipement - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des apparciels usages en vigueur sur le tout le territoire communautaire.

Étendues des fournitures

selon le modele

L'humidité présente dans bour est due au contrôle en fin de fabrication.

Également nécessaire, en fonction du raccordement

• 1 collier à flexible Ø 24-40 mm (commerce spécialisé), pour le raccordement à un siphon. →Page 4; Raccordement de l'eau

Outillage utile

• Niveau à bulle pour horizontaliser.
• Clés à vis avec embout calibre SW13 : pour défaire les cales de transport →Page 3 et calibre SW17 : pour ajuster les pieds de l'apparei. →Page 5

Surface recevant l'appareil

• Pour ne pas se déplacer tout seul, il est important que le lave-linge sechant soit ajusté bien d'aplomb!
• La surface d'installation doit être durable et plane.
• Les sols / revêtements de sol mous ne convennent pas.
• Pour obtenir de bons résultats de séchage, voirlez à ce que la piece soit bien aérée !

En cas d'installation sur une estrade

Fixez impératifement les pieds du lave-linge séchant avec des pattes de retenue *.
* N° de ref WMZ 2200, WX 9756

En cas d'installation sur un plancher en poutres de bois

• Placez le lave-linge sechant de préférence dans un angle.

• Sur le plancher, vissez une plaque en bois (30 mm d'épaisseur minimum) résistance à l'eau.
  Fixez imperativement les pieds du lave-linge sechant avec des pattes de retenue *.

• N° de referencia : voir ci-dessus

Longueurs des flexibles, conduites et lignes selon le modele

Raccordement du cote gauche ou Raccordement du cote droit

Remarque : En cas d'utilisation des porte-flexible, les longueurs de flexible possibles diminuent !

Disponibles auprès du revendeur spécialise / service après-vente :
- Rallonge pour flexible Aqua-Stop et flexible d'arrivée d'eau froide (env. 2,50 m).
N° de ref. WMZ2380, WZ10130
- Flexible d'arrivée d'eau chaude plus long (env. 2,20 m) pour le modele standard.

Installation de l'appareil sous un plan de travail / installation encastrée

L'installation sous un plan de travail / L'encastrement a lieu avant le raccordement à l'alimentation électrique.

Pendant le séchage, l'air chaud sort à une températureatteignant 60^

Incorporation dans une cuisine intégrée (sous plan de travail ou en cavité)

• Dimensions requises : a = 650 mm, b = 620 mm, c = 850 mm
• Ne placez le lave-linge sechant que sous un plan de travail continu fermement relié aux placards voisins.
• Aérez bien la surface d'installation, sinon les résultats de sechage ne seront pas optimaux.
  Dimensions des orifices d'aération (à prévoir sur un côté selon la place disponible).

Section de l'orifice: d x e= 200 mm x 100 mm, hauteur au dessus du plancher f = 365 mm

Écart entre le mur et l'appareil : 50 mm

Enlever les cales de transport

• Avant la première utilisation, enlevez impératifement et entièrement les 4 cales de transport et rangez-les.
• S'il faut ultérieurement transporter à nouveau la machine, remontez impératifement les cales de transport car elles empêchent son endommagement. →Page 6
• Conservez la vis et la douille vissees ensemble.

1. Détachez les flexibles (son le modele) de leurs fixations.

1. Devissez les 4 cales de transport et retirez-les.

1. Enlevez toutes les douilles des cales de transport.

1. Mettez les couvercles en place. Appuyez sur le crochet de crantage pour verrouiller fermement. Mettez les portes-flexibles en place.

1. Immobilisez les flexibles dans les porte-flexibles.

Raccordement de l'eau selon le modele

• Risque d'électrocution! Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne sous tension).
• Pour éviter des fuites ou des dégats des eaux, veuilles impérativement respecter les consignes figurant dans ce chapitre!
• Attention: Ne faites marcher ce lave-linge séchant qu'avac de l'eau potable froide.
• Ne le raccordez pas au mitigeur d'un chauffe-eau accumulateur d'eau chaude.
• N'utilise que le flexible d'accuee d'eau livre d'origine ou achete chez un revendeur spécialised agreeé ; n'utilise jamais de flexible d'occasion !
• En cas de doutes, confiez le raccordement à un spécialiste.

Arrivée d'eau

Flexible d'arrivée d'eau :

Attention: veilles à ne pas plier, écraser, modifier ou trancher le flexible.

(Sa solidité ne serait plus garantie.)

Pression optimale de I'eau dans le réseau de conduites : 100 – 1000 kPa (1 –10 bars)

• Robinet d'eau bien ouvert, il faut qu'il coule au moins 8 litres d'eau / minute.
• En présence d'une pression d'eau plus élevé, utilisez un détendeur.

Modèle :

Aqua-Stop / Secure

Standard

1. Raccorder le flexible d'arrivée au robinet d'eau.

Attention :

ne serrez les raccords qu'à la main.

1. Ouvrez prudemment le robinet d'eau et vérifie en même temps si les raccords sont étanches.

Attention :

la jonation par vis se trouve sous la pression exercée par l'eau.

Flexible d'écoulement de l'eau

Flexible d'écoulement d'eau :

Attention: ne le pliez pas et ne l'étirez pas en longueur.

Différence de hauteur entre la surface d'implantation et l'orifice d'écoulement : 60 cm - 100 cm max.

Écoulement dans un lavabo

Attention: Sécuriser le flexible d'écoulement pour l'empêcher de glisser.

Attention: Le bouchon ne doit pas obturer l'orifice d'écoulement du lavabo. Lors de la vidange, vérifie que l'eau s'écoule suffisamment vite. L'extrémité du flexible d'écoulement d'eau ne doit pas prolonger dans l'eau vidangée! Il y a risquè en effet que de l'eau soit réaspirée dans la machine!

Écoulement dans un siphon :

Attention: Le point de raccordement doit être sécurisé par un flexible de 24 - 40 mm (commerce spécialisé).

Écoulement dans un tuyau en plastique avec manchon en caoutchouc ou dans un avaloir d'égout :

Attention: Sécuriser le flexible d'écoulement pour l'empêcher de glisser.

Horizontaliser

Si l'appareil n'a pas ete correctement horizontalise, il risque de fonctionner bruyamment, de vibrer et de se déplacer tout seul !

Pour aligner le lave-linge sechant, servez-vous d'un niveau à bulle.

Horizontaliser le lave-linge sechant avec un niveau à bulle

1. A l'aide d'une clé, tournez le contre-écrou dans le sens des aiguilles d'une montre.
2. Tournez le pied pour modifier la hauteur. Attention : les quatre pieds doivent appuyer fermement sur le sol. Le lave-linge sechant ne doit pas vaciller ! Vérifiez l'horizontalité du lave-linge sechant avec le niveau à bulle, corrigez-la le cas échéant.
3. Serrez le contre-écrou contre le capot de l'appareil. Ce faisant, contrez le mouvement du pied et n'en modifie pas la hauteur. Attention : Il faut revisser les contre-écrous des quatre pieds fermement contre le capot !

Branchement électrique

Raccordement du lave-linge sechant au courant alternatif via une prise femelle à contacts de terre réglementairement installée.
La tension du secteur et celle indiquée sur le lave-linge sechant (plaque signalétique) doit concorder.
La puissance raccordée ainsi que le fusible nécessaire figurent sur la plaque signalétique.
Assurez-vous que:
- la fiche maje et la prise de courant vont bien ensemble,
- le cable contient des fils de section suffisante,
- le circuit de raccordement à la terre a été réglementairement installé.
Ne confiez le changement (si nécessaire) du cordon d'alimentation qu'a un electricien agréé. Le cordon d'alimentation électrique de rechange est disponible auprès du service après-venture.
N'utilizez pas de fiches / prises multiples ni de câbles prolongateurs.
En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un type de disjoncteur arborant ce symbole : . Seul ce symbole garantit que les prescriptions actuellément en vigueur seront remplies.
Fiche maje a raccorder au secteur: - ne la branchez / débranchez jamais dans / de la prise de courant avec les mains mouillées. Pour la débrancher de la prise, saisissez la fiche maje et non pas le cordon d'alimentation. Ne la débranchez jamais pendant que la machine marche.

Transporter, par ex. pendant un déménagement

Avant de transporter le lave-linge sechant :

1. Fermez le robinet d'eau.
2. Faites se resorber la pression régnant dans le flexible d'arrivée d'eau. →Page 8 Maintenance - Filtre dans le flexible d'eau.
3. Vidangez le reste du bain lessiviel.
   →Page 8: Maintenance - Pompe de vidange
4. Debranche le lave-linge sechant du secteur électrique.
5. Demontez les flexibles.

2. Incorporation des cales de transport :

1. Retirez les couvercles. Si nécessaire, enlevez les porte-flexibles. →Figure de droite
2. Mettez les 4 douilles en place.
   Bridez fermement le cordon d'alimentation electrique contre les fixations. Mettez les vis en place et serrez les à fond.
   Mettez les 4 douilles en place.
   Bridez fermement le cordon d'alimentation électrique contre les fixations. Mettez les vis en place et serrez les à fond.

Après le transport, retirez impératifement les cales de transport! Page 3

Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment Il puis lancez le programme Vidange ou Essorage.

Caracteristiques techniques

Dimensions

(Longueur x largeur x hauteur)

Poids

Raccordement au secteur

Pression de l'eau

Hauteur d'écoulement

Programmes de test

600 × 600 × 850 ~mm

84,5 kg

Tension nominale 220 - 240 V, 50 Hz
Intensité nominale 10 A
Puisance nominale (lavage) 2400 W
Puisance nominale (sechage) 1900 W

100 - 1000 kPa (1 - 10 bars)

60-100cm

Conformément au standard européen 50229 en vigueur

• Risque d'électrocution! Débranche la fiche mâle!
  Risque d'explosion! N'utilisez jamais de solvants!

Entretien

Capot de la machine, bandeau de commande

• Essuyez avec un chiffon doux et humide.
• N'utilise pas d'essuie-tout, d'éponge et de produits nettoyants abrasifs (détergent pour l'accier inoxydable).
• Enlevez immédiatement les résidus de produit lessiviel et de dédTérgent.
• Il est interdirit de nettoyer l'appareil au jet d'eau.

Nettoyer le tiroir de produit lessiviel ...

... s'il contient des résidus de produit lessiviel ou de produit assouplissant.

1. Tirez le tiroir à vous, enforcez l'insert puis extrayez complètement le tiroir.
2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.
3. Avec de l'eau et une Brosse, nettoyez le bac d'introduction du produit et l'insert, puis sechez-les.
4. Posez l'insert et faites-le encranter (introduisez le cylindre sur la tige de guidage).
5. Rentrez le tiroir de produit lessiviel.
6. Laissez le tiroir de produit lessiviel ouvert afin que l'eau restante puisse s'evaporer.

Tambour de lavage

Taches de rouille - Utilisez un produit nettoyant sans chlore, jamais de paille de fer.

Détartré

Sortez tout le linge de la machine!

Aucun détartrage n'est nécessaire si la lessive est convenablement dosée. Si un détartrage s'avéré tout de même nécessaire, suivez les instructions du fabricant de détartrant. Vous pouvez vous procurer du détartrant ajusté par le biais de notre site Internet ou de notre service après-vente.

Service après-vente

Si vous ne parvenez pas à supprimer le dérangement vous-même (Incidents et dépannage ... →Page 12, 13: Notice d'utilisation), veuillez vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée afin d'éviter des déplacements technicien inutiles.
Voutrouvrez les coordonnées du service après-vent des différents pays dans la liste ci-jointe.
Veuillez s.v.p. indiquer au service après-vente le numero du produit (E-Nr.) et le numero de fabrication (FD).

E-Nr. FD

Numéro du produit Numéro de fabrication

Vous trouverez ces indications aux endroits suivants :

Côté interieur du hublot * / Trappe de service * ouverte et au dos de l'appareil.

• Selon le modele

Faites confiance aux compétences du fabricant. Adresse-vous à nous.

Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pieces de rechange d'origine.

Maintenance

Risque de vous ébouillanter.

Attendez que le bain lessiviel ait refroidi!

Refermez le robinet d'eau!

Pompe de vidange

Amenez le programmateur sur Arrêt, débranche la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Sortez le flexible de vidange de sa fixation. Retirez la coiffe d'obturation, laissez le bain lessiviel s'écouler. Remettez la coiffe d'obturation.
3. Dévissez prudèment le couvercle de la pompe (eau résiduelle). Enlevez les corps étrangers, dépôts et peluches (il faut pouvoir faire tourner la roue à ailettes de la pompe de vidange).
4. Nettoyez le compartment interieur, le filetage du couvercle de pompe et le carter de pompe.
5. Remettez le couvercle en place et vissez-le. La poignée se trouve à la verticale. Mettez le flexible de vidange dans la fixation.
6. Mettez la trappe de service en place et fermez-la.

i

Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment II puis lancez le programme Vidange.

Filtre dans le flexible d'arrivée d'eau

Risque d'électrocution!

Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne sous tension).

Pour résorber la pression régnant dans le flexible d'arrivée d'eau :

1. Fermez le robinet d'eau!
2. Choisissez un programme quelconque (sauf Essorage / Vidange).
3. Choisissez Rajout de linge Départ/Pause. Laissez le programme fonctionner env. 40 sec..
4. Ramenez le programmateur sur Arrêt. Débranchez la fiche mâle.

Nettoyer le filtré :

1. Selon le modele : débranchez le flexible du robinet d'eau. Nettoyez le filtré avec une Brosse.

el / ou sur les modèles Standard et Aqua-Secure : Retirez le flexible situé au dos de l'appareil, extrayez le filtré avec une pince et nettoyez-le.

1. Raccordez le flexible et vérifie l'étanchéité.

Maintenance

Filtre à air

Amenez le programmateur sur Arrêt, débranchez la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Extrayez le filtré à air.
3. A l'aide d'une Brosse, évacuez sous l'eau du robinet les peluches retenues par le filtre à air.
4. Remettez le filtré à air en place.
5. Remettez la trappe de service en place et fermez-la.

Garantie Aqua-Stop

Uniquement pour les apparèils équipés de l'Aqua-Stop

Outre les recours en garantie envers le vendeur decouulant du contrat de vente et autre notre garantie-appareil, nous effectuons le remplacement aux conditions suivantes :

1. Si un défaut de notre système Aqua-Stop avait provoquer des dégats des eaux, nous compensons les dommages subsis par les consommateurs privés.
2. Cette garantie-responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour bénéficier de la garantie : l'appareil équipé de l'Aqua-Stop doit avoir été professionnellement installé et raccordé ; cette condition inclut aussi le montage professionnel d'une rallonge pour Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites / lignes d'alimentation ou robinetteries défectueuses jusqu'au raccord de l'Aqua-Stop sur le robinet d'eau.
4. Appareils équipés de l'Aqua-Stop : vous n'aurez par définition pas à les surveiller pendant la marche, ou à fermer ensuite le robinet d'eau pour les protégger.
   Seulément si vous vous absentez de votre logement pendant une période prolongée, si p. ex. vous partez plusieurs semaines de vacances, il faudra refermer le robinet d'eau.

Sommaire

Consignes de sécurité. 1
■ Mise au rebut respectueuse de l'environnement. 1
Etendue des fournitures 1
Surface recevant l'appareil 2
Longueurs de flexibles, conduites et lignes. 2
Installation de l'appareil sous un plan de travail / installation encastrée. 2
Enlever les cales de transport. 3
Raccordement de I'eau 4
Horizontaliser. 5
Branchement electrique. 5
Transporter, par ex. pendant un déménagement . . . . 6
- Caracteristiques techniques 6
Entretien 7
Service après-vente. 7
■ Maintenance 8/9
Garantie Aqua-Stop 9
