Type de produit	Lave-linge séchant
Capacité de lavage	8 kg
Capacité de séchage	4 kg
Classe énergétique	A
Vitesse d'essorage	1400 tr/min
Dimensions approximatives	84,5 x 59,8 x 54,5 cm
Poids	75 kg
Alimentation électrique	230 V
Consommation d'eau par cycle	50 L
Fonctions principales	Programmes de lavage variés, séchage à condensation, départ différé
Entretien et nettoyage	Filtres à nettoyer régulièrement, vidange du réservoir d'eau
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité à vérifier selon le service après-vente
Sécurité	Protection contre les surcharges, verrouillage enfant
Compatibilités	Compatible avec les détergents standards, programmes adaptés aux textiles délicats
Informations générales	Modèle avec technologie de lavage avancée, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - WD14H560FF/03 SIEMENS

Comment puis-je résoudre un problème d'eau stagnante dans le bac à lessive ?

Vérifiez que le tuyau d'évacuation n'est pas obstrué et que le filtre de la pompe est propre. Assurez-vous également que le robinet d'eau est ouvert.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est correctement branchée et que le cordon d'alimentation n'est pas endommagé. Assurez-vous également que la porte est bien fermée.

Pourquoi ma machine fait-elle un bruit anormal pendant le cycle ?

Un bruit anormal peut être causé par une charge déséquilibrée. Répartissez le linge de manière uniforme. Si le bruit persiste, vérifiez si des objets étrangers se trouvent dans le tambour.

Comment nettoyer le filtre de la machine ?

Pour nettoyer le filtre, débranchez la machine, localisez le filtre à l'avant en bas de la machine, ouvrez-le, et retirez les débris. Rincez à l'eau claire et remettez le filtre en place.

Que faire si le cycle de lavage prend trop de temps ?

Cela peut être dû à une charge trop importante ou à une sélection de programme peu adaptée. Essayez de réduire la charge ou de choisir un programme plus rapide.

Comment régler la température de lavage ?

La température de lavage peut être réglée à l'aide du bouton de sélection de programme. Choisissez simplement le programme souhaité et ajustez la température si l'option est disponible.

Pourquoi l'appareil ne chauffe-t-il pas l'eau ?

Vérifiez que le réglage de température est correct. Si le problème persiste, il se peut que le chauffage soit défectueux et nécessite une intervention technique.

Comment résoudre un code d'erreur affiché sur l'écran ?

Référez-vous au manuel d'utilisateur pour comprendre le code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une vérification ou une réparation.

Comment utiliser la fonction de départ différé ?

Pour utiliser la fonction de départ différé, sélectionnez votre programme de lavage, puis appuyez sur le bouton de départ différé pour choisir le délai souhaité avant le début du cycle.

Que faire si l'appareil fuit de l'eau ?

Vérifiez les tuyaux de raccordement pour détecter d'éventuelles fuites. Assurez-vous également que le bac à lessive et le filtre sont correctement installés.

Comment effectuer un entretien régulier de la machine ?

Pour un entretien régulier, nettoyez le filtre, vérifiez les joints en caoutchouc, et exécutez un cycle de lavage à vide avec du vinaigre blanc pour éliminer les résidus.

MODE D'EMPLOI WD14H560FF/03 SIEMENS

Consignes de sécurité

• Le lave-linge séchant pèse lourd - Prudence lorsqu vous le souvez.
• Attention : Les flexibles dans lesquels l'eau gele peuvent se déschirer / écycler. Ne place pas le lave-linge séchéant dans des endroits à risque de gel ni en plein air.
• Le lave-linge sechant risque de s'endommager. Ne le soulevez pas par les pièces faisant saillie (par exemple le hublot de remplissage).
• Outre les consignes énonnées ici, vous dévrez peut-être avoir à respecter aussi des règlements particuliers publiés par les compagnies distributrices d'eau et d'électricité
• En cas de doutes, confiez le raccordement à un spécialiste.
• Posez les flexibles, conduite et lignes de sorte que personne ne puisse trébucher dessus.

Mise au rebut respectueuse de l'environnement

• Mettez l'emballage au rebut en respectant l'environnement.

• Cet apparéel est labellé conformément à la directive européen 2002/96/CE sur les apparéels électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des apparèels usages en vigueur sur le tout le territoire communautaire.

L'humidité présente dans

le tambour est due au contrôle en fin

de fabrication

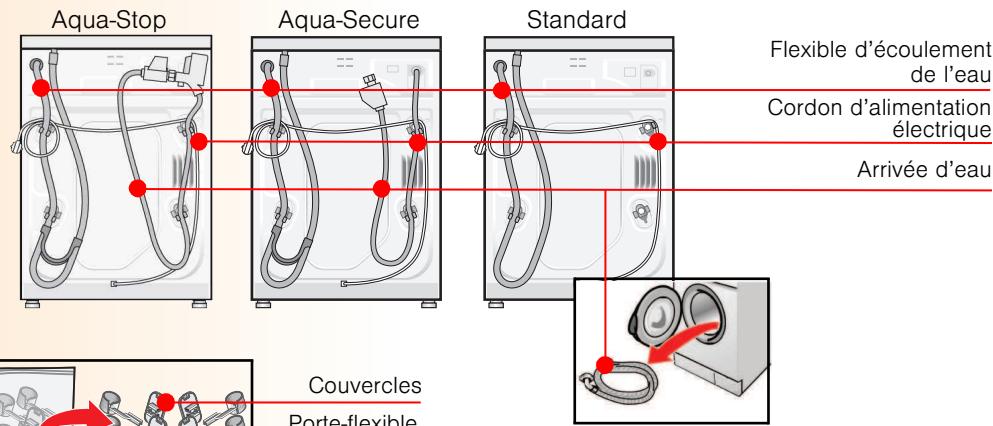

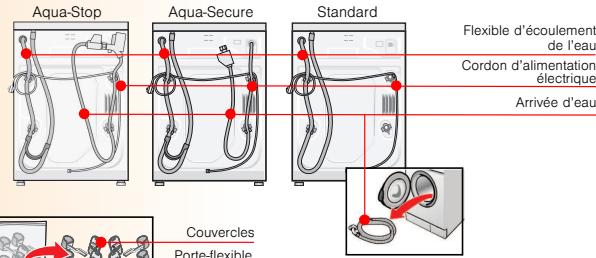

Étendues des fournitures
selon le modele

Couvercles

Porte-flexible

Équivalent nécessaire, en fonction du raccordement

• 1 collier à flexible Ø 24-40 mm (commerce spécialisée), pour le raccordement à un siphon. → Page 4; Raccordement de l'eau

Outillage utile

• Niveau à bulle pour horizontaliser.

• Clés à vis avec embout calibre SW13 : pour défaire les cales de transport →Page 3 et calibre SW17 : pour ajuster les pieds de l'appareil →Page 5

Surface recevant l'appareil

-Pour ne pas se déplacer tout seul, il est important que le lave-linge sechant soit ajusté bien d'aplomb !
- La surface d'installation doit etre dure et plane.
- Les sols / revêtements de sol nous ne convennent pas.
- Pour obtenir de bons résultats de sechage, voirlez à ce que la piece soit bien aérée.

En cas d'installation sur une estrade

Fixez imperativement les pieds du lave-linge sechant avec des pattes de retenue *

^^ de ref WMZ 2200, WX 9756

En cas d'installation sur un plancher en poutres de bois

• Placez le lave-linge séchant de préférence dans un angle.
• Sur le plancher, vissez une plaque en bois (30 mm d'épaissur minimum) résistance à l'eau.
  Fixez imperatifement les pieds du lave-linge sechant avec des pattes de retenue
• N° de referencia : voir ci-dessus

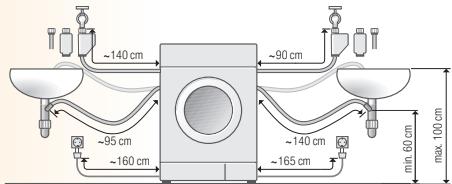

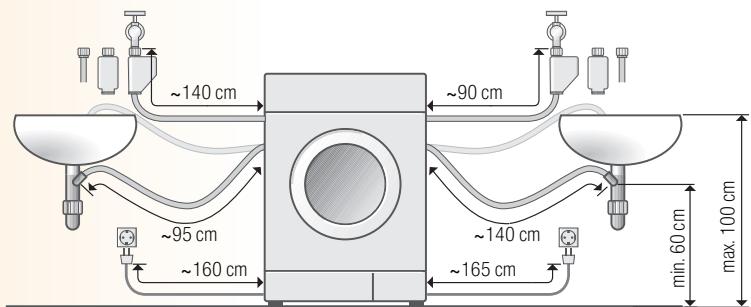

Longueurs des flexibles, conduites et lignes selon le mode.

Raccordement du côte gauche

0

Raccordement du cote droit

Remarque : En cas d'utilisation des porte-flexible, les longueurs de flexible possibles diminuennent !Disponibles auprès du revendeur spécialisé / service après-venture :

• Rallonge pour flexible Aqua-Stop et flexible d'arrivee d'eau froide (env. 2,50 m), N^ de ref.WMZ2380,WZ10130
• Flexible d'arrivée d'eau chaude plus long (env. 2,20 m) pour le modele standard.

Installation de l'appareil sous un plan de travail, installation encastrée

L'installation sous un plan de travail / L'encastrement a lieu avant

Le raccordement à l'alimentation électrique.

Pendant le séchage, l'air chaud sort à une température attignant 60^

Incorporation dans une cuisine intégrée (sous plan de travail ou en cavité)

• Dimensions requises : a = 650 mm, b = 620 mm, c = 850 mm

• Ne placez le lave-linge seshant que sous un plan de travail continu fermement relié aux placards voisins.

• Aérez bien la surface d'installation, sinon les résultats de séchage ne seront pas optimaux.
  Dimensions des orifices d'áération (à prévoir sur un coût selon la place disponible).

Section de l'orifice: d × e = 200 mm × 100 mm , hauteur au dessus du plancher f = 365 mm . Écart entre le mur et l'appareil: 50 mm

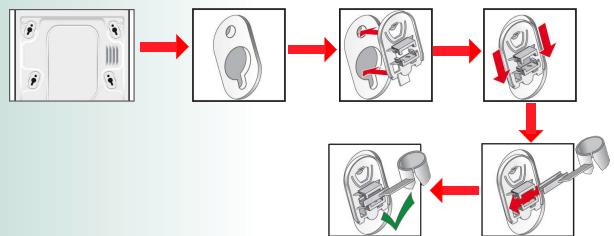

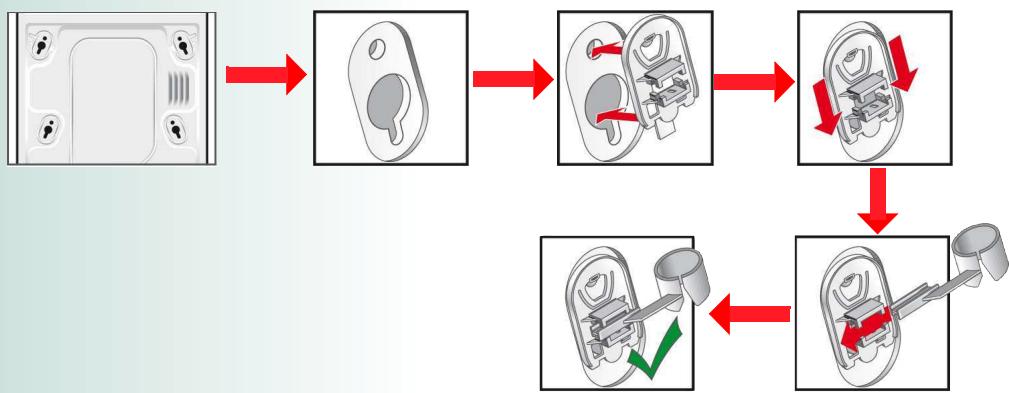

Enlever les cales de transport

• Avant la première utilisation, enlevez impératifement et entertiennent les 4 cales de transport et rangez-les.

S'il haut ultérieurement transporter à nouveau la machine, remontez impérativement les cales de transport car elles empêchont son endomiggrement. Page 6

• Conservez la vis et la douille vissees ensemble.

• Detachez les flexibles (selon le modele) de leurs fixations.

• Risque d'électrocution! Ne ploughez pas le dispositif de contient une életrovanne sous tension).
• Pour évier des fuites ou des dégats des eaux, veillez in consignes figurant dans ce chapitre!
• Risque d'électrocution! Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (in contient une électroventan sous tension).
• Pour évier des fuites ou des dégats des eaux, veuillez impérativement respecter les consignes figurant dans ce chapitre !
• Attention: Ne faites marcher ce lave-linge sechant qu'vec de I'eau potable froide.
• Ne le raccordez pas au mitigeur d'un chauffe-eau accumulator d'eau chaude.
• N'utilise que le flexible d'arrivée d'eau libre d'origine ou acheté un revendeur spécialisé agré; n'utilise jamais de flexible d'occasion!
• En cas de doutes, confiez le raccordement à un spécialiste.

Arrivée d'eau

Flexible d'arrivée d'eau

Attention: veilde à ne pas plier, écraser, modifier ou trancher le flexible (Sa solidité ne serait plus garantie.)
Pression optimale de I'eau dans le réseau de conduites : 100 - 1000 kPa (1 -10 bars)
- Robinet d'eau bien ouvert, il faut qu'il coule au moins 8 litres d'eau / minute.
- En présence d'une pression d'eau plus élevé, utilisez un détendeur

Modèle

Aqua-Stop /

Secure

Standard

1. Enlevez toutes les douilles des cales de transport.

1. Mettez les couverles en place. Appuyez sur le crochet de crantage pour verrouiller fermement. Mettez les porte-flexibles en place.

1. Immobilisez les flexibles dans les porte-flexibles.

Flexible d'écoulement de l'eau

Flexible d'écoulement d'eau

Attention: ne le pliez pas et ne I'etirez pas en longueur.
Différence de hauteur entre la surface d'implantation et l'office d'écoulement 60~cm - 100~cm max.

Écoulement dans un lavabo

Attention: Sécuriser le flexible d'écullement pour l'empêcher de glisser. Attention: Le bouchon ne doit pas obturator et orifice d'écullement du lavabo Lors de la vidange, vérifie que l'eau s'écoule suffisamment vite. L'extrémite du flexible d'écullement d'eau ne doit pas plonger dans l'eau vidangée! Il y a risqué en effet que de l'eau soit réaspirée dans la machine!

Écoulement dans un siphon :

Attention: Le point de raccordement doit être sécurisé par un flexible de 024-40 mm (commerce spécialisée).

Écoulement dans un tuyau en plastique avec manchon en caoutchou ou dans un avaloir d'égout :

Attention: Sécuriser le flexible d'écoulement pour l'empêcher de glisser

Horizontaliser

Si l'appellé n'a pas été correctement horizontalisé, il risque de fonctionner brouyamment, de vibrer et de se déplacer tout seul!
Pour aligner le lave-linge sechant, servez-vous d'un niveau a bulle.

Horizontaliser le lave-linge sechant avec un niveau à bulle

1. A l'aide d'une clé, tournez le contre-écrou dans le sens des aiguilles d'une montre.
2. Tournez le pied pour modifier la hauteur.

Attention: les quatre pieds doivent appuyer fermement sur le sol. Le lave-linge sechant ne doit pas vaciller! Verifiez l'horizontalité du lave-linge sechant avec le niveau a bulle, corriguez-la le cieamphetamine.

1. Serrez le contre-écrou contre le capot de l'apparei
   Ce faisant, contre le mouvement du pied et n'en modifie pas la hauteur. Attention : Il faut revisiter les contre-écrous des quatre pieds fermement contre le capot !

Branchement électrique

Raccordement du lave-linge séchant au courant alternatif via une prise fémelle à contacts de terre réglementairement installée.

La tension du secteur et celle indiquée sur le lave-linge sechant (plaque signalétique) doiven concorder.
La puissance raccordée ainsi que le fusible nécessaire figurent sur la plaque signalétique.

Assurez-vous que :

• la fiche maje et la prise de courant vont bien ensemble,
• le cable contient des fils de section suffisante,
• le circuit de raccordement à la terre a été réglementairement installé.

Ne confiez le changement (si nécessaire) du cordon d'alimentation qu'a un electricien agree Le cordon d'alimentation électrique de rechange est disponible auprès du service après vente.

lisez pas de fiches / prises multiples ni de cables prolongateurs.

En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un type de disjoncteur arborent ce symbole: Seul ce symbole garantit que les prescriptions actuelles en vigueur seront remplies.
Fiche maje a raccorder au secteur :
- ne la branchez / débranchez jamais dans / de la prise de courant avec les mains mouillées
- Pour la débrancher de la prise, saisissez la fiche male et non pas le cordon d'alimentation
- Ne la débranchez jamais pendant que la machine marche.

Fabricant (voir Notice d'utilisation)

0910/9000495216

Transporter, par ex. pendant un déménagement

Avant de transporter le lave-linge sechant :

1. Fermez le robinet d'eau.
2. Faites se resorber la pression regnant dans le flexible d'arrivee d'eau.
   →Page 8 Maintenance - Filtré dans le flexible d'eau
3. Vidangez le reste du bain lessiviel.
   →Page 8: Maintenance - Pompe de vidange
4. Debranchez le lave-linge sechant du secteur électrique.
5. Demontez les flexibles.

2 Incorporation des cales de transport :

1. Retiree les couvercles. Si nécessaire, enlevez les porte-flexibles. →Figure de droite

1. Mettez les 4 douilles en place. Bridez fermement le cord d'alimentation électrique contre les fixations. Mettez les vis en place et serrez
   A Prens le transport, retirez impereativement les cales de transport! Page 3
   I Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoullement: Versez 1 litre d'eau dans le compartment Il puis lancez le programme Vidange ou Essorage.

\section*{Caracteristiques techniques}

Dimensions

(Longueur x largeur x hauteur)

Poids

Raccordement au secteur

Pression de I'eau

Hauteur d'écoulement

Programmes de test

600× 600× 850mm

84,5 kg

Tension nominale 220 - 240V 50Hz Intensite nominale 10 A

Puisance nominale (lavage) 2400 W

Puisssance nominale (sechage) 1900 W

100 - 1000 kPa (1 - 10 bars)

60-100cm

Conformément au standard européen 50229 en vigueur

Entretien

Risque d'électrocution! Débranche la fiche malle Risque d'explosion! N'utilise jamais de solvents!

Capot de la machine, bandeau de commande

• Essuyez avec un chiffon doux et humide.
• N'utilise pas d'essieu-tout, d'épange et de produits nettoyants abrasifs (dépertuger pour l'acier inoxydant).
• Enlevez immédiatement les résidus de produit lessiviel et de détergent.
• Il est interdirit de nettoyer l'appareil au jet d'eau.

Nettoyer te tiroir de produit lessiviel ...

... s'il contient des résidus de produit lessiviel ou de produit assouplissant.

1. Tirez le tiroir à vous, enforcez l'insert puis extrayez complètement le tiroir.
2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.
3. Avec de l'eau et une brosse, nettoye le bac d'introduction du produit et l'insert, puis sechez les.
4. Posez l'insert et faites-le encranter (introduiseze le cylindre sur la tige de guidance).
5. Rentrez le tiroir de produit lessiviel.
6. Laissez le tiroir de produit lessiviel ouvert afin que l'eau restante puisse s'évaporer.

Tambour de lavage

Taches de rouille - Utilisez un produit nettoyant sans chlore, jamais de paille de fer.

Détartrén

Sortez tout le linge de la machine.

Aucun détartrage n'est nécessaire si la dessive est convenablement dosée. Si un détartrage s'avéré tout de même nécessaire, suivez les instructions du fabricant de détartrant. Vous pouvez vous procurar du détartrant ajusté par le bias de notre site Internet ou de notre service après-vente.

Service après-venture

Si vous ne parvenez pas à supprimer le dérangement vous-même (Incidents et dépannage ... →Page 12, 13: Notice d'utilisation), veuilliez vous adresser à notre service après-vente. Nous troversons toutes une solution adaptée afin d'évditer des déplacements technicien intuiles.
Vous trouvez les coordonnées du service après-vente des différents pays dans la liste ci-dessus jointe.
Veuillez s.v.p. indiquer au service après-vente le numero du produit (E-Nr.) et le numero de fabrication (FD).

Numéro du produit Numéro de fabrication

Vous trouverez ces indications aux endroits suivants:

Côté intérieur du hublot / Trappe de service * ouverte et au dos de l'appellé.

• Selon le modele

Faites confiance aux compétences du fabricant. Adressez-vous à nous.

Vousyoussurrèzeaisqué lesréparationssoient réaliséesperdes techniciens deSAV formés à cet effet, qui disposent ces pièces de rechange d'origine.

Maintenance

Pompe de vidange

Amenez le programmeur sur Arrêt, débranchez la fiche malse de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Sortez le flexible de vidange de sa fixation. Retiree la coiffe d'obturation, laissez le bain lessiviel s'ecouler. Remettez la coiffe d'obturation.
3. Dévissez prudemment le couvercle de la pompe (eau résiduelle). Enlevez les corps étrangers, dépôts et peluches (il faut pouvoir faire tournier la roue à ailettes de la pompe de vidange).
4. Nettoyez le compartment interieur, le filage du couvercle de pompe et le carter de pompe.
5. Remette le couverce en place et visseze. La poignée se touve à la verticale. Mettez le flexible de vidange dans la fixation.
6. Mettez la trappe de service en place et fermez-la.

Pour empecher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment Il puis lancez le programme Vidange.

Filtre dans le flexible d'arrivee d'eau

Risque d'électrocution!

Ne plongez pas le dispositif de sécurité Aqua-Stop dans I'eau (il contient une electrovanne sous tension).

Pour résorber la pression regnant dans le flexible d'arrivee d'eau :

1. Fermez le robinet d'eau
2. Choisissez un programme quelconque (sauf Essorage / Vidange).
3. Choisissez Rajout de linge Départ/Pause. Laissez le programme fonctionner env. 40 sec..
4. Ramenez le programmateur sur Arret. Debranchez la fiche male.

Nettoyer le filtrer

1. Selon le modele : débranchez le flexible du robinet d'eau. Nettoyez le filtré avec une brosse.

Garantie Aqua-Stop

Uniquement pour les appareils équipés de l'Aqua-Stop

maintenance

Filtre à air

Amenez le programmeur sur Arrêt, débranchez la fiche maje de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Extrayez le filtré à air.
3. A l'aide d'une brosse, évacnez sous l'eau du robinet les peluches retenues par le filtré à air.
4. Remettez le filtré à air en place.
5. Remettez la trappe de service en place et fermez-la.

Lave-linge séchant

Notice d'installation / Maintenance et nettoyage

Sommaire

Page

Consignes de sécurité. 1
■ Mise au rebut respectuese de I'environnement. 1
Etendue des fournitures 1
Surface recevant I'appareil 2
Longueurs de flexibles, conduites et lignes. 2
Installation de l'apparéil sous un plan de travail / installation encastree. 2
Enlever les cales de transport. 3
Raccordement de I'eau 4
Horizontaliser. 5
Branchementelectrique. 5
Transporter, par ex. pendant un déménagement . . . . 6
- Charactéristiques techniques 6
Entretien 7
Service après-vente 7
■ Maintenance 8/9
Garantie Aqua-Stop 9

Je mettez ce lave-linge sechant en service qu'après avoir lu cette notice de instructions!

Veuillez également respecter le contente de la notice d'utilisation à part.
Veuillez conserver tous les documents en vue d'une réutilisation ultérieure ou pour le cas où l'apparéil changérait de propriété.

• Le lave-linge séchant pèse lourd - Prudence lorsque vous le souvevez.
• Attention: Les flexibles dans lesquels l'eau gèle peuvent se déchirer / éclater. Ne placez pas le lave-linge séchant dans des endroits à risque de gel ni en plein air.
• Le lave-linge sechant risque de s'endommager. Ne le soulevez pas par les pièces faisant saillie (par exemple le hublot de remplissage).
• Outre les consignes énoncées ici, vous devrez peut-être avoir à respecter aussi des règlements particuliers publiés par les compagnies distributrices d'eau et d'électricité.
• En cas de doutes, confiez le raccordement à un spécialiste.
• Posez les flexibles, conduite et lignes de sorte que personne ne puisse trébucher dessus.

Mise au rebut respectuese de I'environnement

• Mettez l'emballage au rebut en respectant l'environnement.
• Cet apparéil est labélisé conformément à la directive européen 2002/96/CE sur les apparéils électriques et électroniques usages (waste electrical and electronic equipement - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des apparciels usages en vigueur sur le tout le territoire communautaire.

Étendues des fournitures

selon le modele

L'humidité présente dans bour est due au contrôle en fin de fabrication.

Également nécessaire, en fonction du raccordement

• 1 collier à flexible Ø 24-40 mm (commerce spécialisé), pour le raccordement à un siphon. →Page 4; Raccordement de l'eau

Outillage utile

• Niveau à bulle pour horizontaliser.
• Clés à vis avec embout calibre SW13 : pour défaire les cales de transport →Page 3 et calibre SW17 : pour ajuster les pieds de l'apparei. →Page 5

Surface recevant l'appareil

• Pour ne pas se déplacer tout seul, il est important que le lave-linge sechant soit ajusté bien d'aplomb!
• La surface d'installation doit être durable et plane.
• Les sols / revêtements de sol mous ne convennent pas.
• Pour obtenir de bons résultats de séchage, voirlez à ce que la piece soit bien aérée !

En cas d'installation sur une estrade

Fixez impératifement les pieds du lave-linge séchant avec des pattes de retenue *.
* N° de ref WMZ 2200, WX 9756

En cas d'installation sur un plancher en poutres de bois

• Placez le lave-linge sechant de préférence dans un angle.

• Sur le plancher, vissez une plaque en bois (30 mm d'épaisseur minimum) résistance à l'eau.
  Fixez imperativement les pieds du lave-linge sechant avec des pattes de retenue *.

• N° de referencia : voir ci-dessus

Longueurs des flexibles, conduites et lignes selon le modele

Raccordement du cote gauche ou Raccordement du cote droit

Remarque : En cas d'utilisation des porte-flexible, les longueurs de flexible possibles diminuent !

Disponibles auprès du revendeur spécialise / service après-vente :
- Rallonge pour flexible Aqua-Stop et flexible d'arrivée d'eau froide (env. 2,50 m).
N° de ref. WMZ2380, WZ10130
- Flexible d'arrivée d'eau chaude plus long (env. 2,20 m) pour le modele standard.

Installation de l'appareil sous un plan de travail / installation encastrée

L'installation sous un plan de travail / L'encastrement a lieu avant le raccordement à l'alimentation électrique.

Pendant le séchage, l'air chaud sort à une températureatteignant 60^

Incorporation dans une cuisine intégrée (sous plan de travail ou en cavité)

• Dimensions requises : a = 650 mm, b = 620 mm, c = 850 mm
• Ne placez le lave-linge sechant que sous un plan de travail continu fermement relié aux placards voisins.
• Aérez bien la surface d'installation, sinon les résultats de sechage ne seront pas optimaux.
  Dimensions des orifices d'aération (à prévoir sur un côté selon la place disponible).

Section de l'orifice : d x e= 200 mm x 100 mm, hauteur au dessus du plancher f = 365 mm

Écart entre le mur et l'appareil : 50 mm

Enlever les cales de transport

• Avant la première utilisation, enlevez impératifement et entièrement les 4 cales de transport et rangez-les.
• S'il faut ultérieurement transporter à nouveau la machine, remontez impératifement les cales de transport car elles empêchent son endommagement. →Page 6
• Conservez la vis et la douille vissees ensemble.

1. Détachez les flexibles (son le modele) de leurs fixations.

1. Devissez les 4 cales de transport et retirez-les.

1. Enlevez toutes les douilles des cales de transport.

1. Mettez les couvercles en place. Appuyez sur le crochet de crantage pour verrouiller fermement. Mettez les portes-flexibles en place.

1. Immobilisez les flexibles dans les porte-flexibles.

Raccordement de l'eau selon le modele

• Risque d'électrocution! Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne sous tension).
• Pour éviter des fuites ou des dégats des eaux, veuilles impérativement respecter les consignes figurant dans ce chapitre!
• Attention: Ne faites marcher ce lave-linge séchant qu'avac de l'eau potable froide.
• Ne le raccordez pas au mitigeur d'un chauffe-eau accumulateur d'eau chaude.
• N'utilise que le flexible d'accuee d'eau livre d'origine ou achete chez un revendeur spécialised agreeé ; n'utilise jamais de flexible d'occasion !
• En cas de doutes, confiez le raccordement à un spécialiste.

Arrivée d'eau

Flexible d'arrivée d'eau :

Attention: veilles à ne pas plier, écraser, modifier ou trancher le flexible.

(Sa solidité ne serait plus garantie.)

Pression optimale de I'eau dans le réseau de conduites : 100 – 1000 kPa (1 –10 bars)

• Robinet d'eau bien ouvert, il faut qu'il coule au moins 8 litres d'eau / minute.
• En présence d'une pression d'eau plus élevé, utilisez un détendeur.

Modèle :

Aqua-Stop / Secure

Standard

1. Raccorder le flexible d'arrivée au robinet d'eau.

Attention :

ne serrez les raccords qu'à la main.

1. Ouvrez prudemment le robinet d'eau et vérifie en même temps si les raccords sont étanches.

Attention :

la jonation par vis se trouve sous la pression exercée par l'eau.

Flexible d'écoulement de l'eau

Flexible d'écoulement d'eau :

Attention: ne le pliez pas et ne l'étirez pas en longueur.

Différence de hauteur entre la surface d'implantation et l'orifice d'écoulement : 60 cm - 100 cm max.

Écoulement dans un lavabo

Attention: Sécuriser le flexible d'écoulement pour l'empêcher de glisser.

Attention: Le bouchon ne doit pas obturer l'orifice d'écoulement du lavabo. Lors de la vidange, vérifie que l'eau s'écoule suffisamment vite. L'extrémité du flexible d'écoulement d'eau ne doit pas prolonger dans l'eau vidangée! Il y a risquè en effet que de l'eau soit réaspirée dans la machine!

Écoulement dans un siphon :

Attention: Le point de raccordement doit être sécurisé par un flexible de 24 - 40 mm (commerce spécialisé).

Écoulement dans un tuyau en plastique avec manchon en caoutchouc ou dans un avaloir d'égout :

Attention: Sécuriser le flexible d'écoulement pour l'empêcher de glisser.

Horizontaliser

Si l'appareil n'a pas ete correctement horizontalise, il risque de fonctionner bruyamment, de vibrer et de se déplacer tout seul !

Pour aligner le lave-linge sechant, servez-vous d'un niveau à bulle.

Horizontaliser le lave-linge sechant avec un niveau à bulle

1. A l'aide d'une clé, tournez le contre-écrou dans le sens des aiguilles d'une montre.
2. Tournez le pied pour modifier la hauteur. Attention : les quatre pieds doivent appuyer fermement sur le sol. Le lave-linge sechant ne doit pas vaciller ! Vérifiez l'horizontalité du lave-linge sechant avec le niveau à bulle, corrigez-la le cas échéant.
3. Serrez le contre-écrou contre le capot de l'appareil. Ce faisant, contre le mouvement du pied et n'en modifie pas la hauteur. Attention : Il faut revisser les contre-écrous des quatre pieds fermement contre le capot !

Branchement électrique

Raccordement du lave-linge sechant au courant alternatif via une prise femelle à contacts de terre réglementairement installée.
La tension du secteur et celle indiquée sur le lave-linge sechant (plaque signalétique) doit concorder.
La puissance raccordée ainsi que le fusible nécessaire figurent sur la plaque signalétique.
Assurez-vous que:
- la fiche maje et la prise de courant vont bien ensemble,
- le cable contient des fils de section suffisante,
- le circuit de raccordement à la terre a été réglementairement installé.
Ne confiez le changement (si nécessaire) du cordon d'alimentation qu'a un electricien agréé. Le cordon d'alimentation électrique de rechange est disponible auprès du service après-venture.
N'utiliez pas de fiches / prises multiples ni de câbles prolongateurs.
En cas d'utilisation d'un disjoncteur différentiel, n'utilise qu'un type de disjoncteur arborant ce symbole : . Seul ce symbole garantit que les prescriptions actuellément en vigueur seront remplies.
Fiche maje a raccorder au secteur: ne la branchez / debranchez jamais dans / de la prise de courant avec les mains mouillees. Pour la debrancher de la prise, saisissez la fiche maje et non pas le cordon d'alimentation. Ne la debranchez jamais pendant que la machine marche.

Transporter, par ex. pendant un déménagement

Avant de transporter le lave-linge sechant :

1. Fermez le robinet d'eau.
2. Faites se résorber la pression régnant dans le flexible d'arrivée d'eau. →Page 8 Maintenance - Filtre dans le flexible d'eau.
3. Vidangez le reste du bain lessiviel.
   →Page 8: Maintenance - Pompe de vidange
4. Debranche le lave-linge sechant du secteur électrique.
5. Demontez les flexibles.

2. Incorporation des cales de transport :

1. Retirez les couvercles. Si nécessaire, enlevez les porte-flexibles. →Figure de droite
2. Mettez les 4 douilles en place. Bridez fermement le cordon d'alimentation electrique contre les fixations. Mettez les vis en place et serrez les à fond.
   Mettez les 4 douilles en place.
   Bridez fermement le cordon d'alimentation électrique contre les fixations. Mettez les vis en place et serrez les à fond.

Après le transport, retirez impérativement les cales de transport! →Page 3

Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment Il puis lancez le programme Vidange ou Essorage.

Caracteristiques techniques

Dimensions

(Longueur x largeur x hauteur)

Poids

Raccordement au secteur

Pression de l'eau

Hauteur d'écoulement

Programmes de test

600× 600× 850mm

84,5 kg

Tension nominale 220 - 240 V, 50 Hz
Intensité nominale 10 A
Puisance nominale (lavage) 2400 W
Puisance nominale (sechage) 1900 W

100 - 1000 kPa (1 - 10 bars)

60-100cm

Conformément au standard européen 50229 en vigueur

• Risque d'électrocution! Débranche la fiche mâle!
• Risque d'explosion! N'utilisez jamais de solvants!

Entretien

Capot de la machine, bandeau de commande

• Essuyez avec un chiffon doux et humide.
• N'utilise pas d'essuie-tout, d'éponge et de produits nettoyants abrasifs (détergent pour l'acier inoxydable).
• Enlevez immédiatement les résidus de produit lessiviel et de détergent.
• Il est interdirit de nettoyer l'appareil au jet d'eau.

Nettoyer le tiroir de produit lessiviel ...

... s'il contient des résidus de produit lessiviel ou de produit assouplissant.

1. Tirez le tiroir à vous, enforcez l'insert puis extrayez complètement le tiroir.
2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.
3. Avec de l'eau et une Brosse, nettoyez le bac d'introduction du produit et l'insert, puis sechez-les.
4. Posez l'insert et faites-le encranter (introduisez le cylindre sur la tige de guidage).
5. Rentrez le tiroir de produit lessiviel.
6. Laissez le tiroir de produit lessiviel ouvert afin que l'eau restante puisse s'evaporer.

Tambour de lavage

Taches de rouille - Utilisez un produit nettoyant sans chlor, jamais de paille de fer.

Détartré

Sortez tout le linge de la machine!

Aucun détartrage n'est nécessaire si la lessive est convenablement dosée. Si un détartrage s'avéré tout de même nécessaire, suivez les instructions du fabricant de détartrant. Vous pouvez vous procurer du détartrant ajusté par le biais de notre site Internet ou de notre service après-vente.

Service après-vente

Si vous ne parvenez pas à supprimer le dérangement vous-même (Incidents et dépannage ... →Page 12, 13: Notice d'utilisation), veuillez vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée afin d'éviter des déplacements technicien inutiles.
Voutrouvrez les coordonnées du service après-vent des différents pays dans la liste ci-jointe.
Veuillez.v.p. indiquerau service apres-vente le numero du produit (E-Nr.) et le numero de fabrication (FD).

E-Nr. FD

Numéro du produit Numéro de fabrication

Vous trouverez ces indications aux endroits suivants :

Côté interieur du hublot * / Trappe de service * ouverte et au dos de l'appareil.

• Selon le modele

Faites confiance aux compétences du fabricant. Adresse-vous à nous.

VoussyouassurerezaisquelreséparationssoientrealiséespardestechniciensdeSAV formésà cet effet,qui disposentdespièces de rechange d'origine.

Maintenance

Risque de vous ébouillanter.

Attendez que le bain lessiviel ait refroidi!

Refermez le robinet d'eau!

Pompe de vidange

Amenez le programmateur sur Arrêt, débranche la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Sortez le flexible de vidange de sa fixation. Retirez la coiffe d'obturation, laissez le bain lessiviel s'écouler. Remettez la coiffe d'obturation.
3. Dévissez prudèment le couvercle de la pompe (eau résiduelle). Enlevez les corps étrangers, dépôts et peluches (il faut pouvoir faire tourner la roue à ailettes de la pompe de vidange).
4. Nettoyez le compartment interieur, le filetage du couvercle de pompe et le carter de pompe.
5. Remettez le couvercle en place et vissez-le. La poignée se trouve à la verticale. Mettez le flexible de vidange dans la fixation.
6. Mettez la trappe de service en place et fermez-la.

i

Pour empêcher que lors du lavage suivant du produit lessiviel gagne non utilisé le flexible d'écoulement : Versez 1 litre d'eau dans le compartment II puis lancez le programme Vidange.

Filtre dans le flexible d'arrivée d'eau

Risque d'électrocution!

Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une electrovanne sous tension).

Pour résorber la pression régnant dans le flexible d'arrivée d'eau :

1. Fermez le robinet d'eau!
2. Choisissez un programme quelconque (sauf Essorage / Vidange).
3. Choisissez Rajout de linge Départ/Pause. Laissez le programme fonctionner env. 40 sec..
4. Ramenez le programmateur sur Arrêt. Débranchez la fiche mâle.

Nettoyer le filtré :

1. Selon le modele : débranchez le flexible du robinet d'eau. Nettoyez le filtré avec une Brosse.

el / ou sur les modèles Standard et Aqua-Secure : Retirez le flexible situé au dos de l'appareil, extrayez le filtré avec une pince et nettoyez-le.

1. Raccordez le flexible et vérifie l'étanchéité.

Maintenance

Filtre à air

Amenez le programmateur sur Arrêt, débranchez la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.
2. Extrayez le filtré à air.
3. A l'aide d'une Brosse, évacuez sous l'eau du robinet les peluches retenues par le filtre à air.
4. Remettez le filtré à air en place.
5. Remettez la trappe de service en place et fermez-la.

Garantie Aqua-Stop

Uniquement pour les apparèils équipés de l'Aqua-Stop

Outre les recours en garantie envers le vendeur decouulant du contrat de vente et autre notre garantie-appareil, nous effectuons le remplacement aux conditions suivantes :

1. Si un défaut de notre système Aqua-Stop avait provoquer des dégats des eaux, nous compensons les dommages subsis par les consommateurs privés.
2. Cette garantie-responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour bénéficier de la garantie : l'appareil équipé de l'Aqua-Stop doit avoir été professionnellement installé et raccordé ; cette condition inclut aussi le montage professionnel d'une rallonge pour Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites / lignes d'alimentation ou robinetteries défectueuses jusqu'au raccord de l'Aqua-Stop sur le robinet d'eau.
4. Appareils équipés de l'Aqua-Stop : vous n'aurez par définition pas à les surveiller pendant la marche, ou à fermer ensuite le robinet d'eau pour les protégger.
   Seulément si vous vous absentez de votre logement pendant une période prolongée, si p. ex. vous partez plusieurs semaines de vacances, il faudra refermer le robinet d'eau.

Sommaire

Consignes de sécurité. 1
■ Mise au rebut respectueuse de l'environnement. 1
Etendue des fournitures 1
Surface recevant l'appareil 2
Longueurs de flexibles, conduites et lignes. 2
Installation de l'appareil sous un plan de travail / installation encastrée. 2
Enlever les cales de transport. 3
Raccordement de I'eau 4
Horizontaliser. 5
Branchement electrique. 5
Transporter, par ex. pendant un déménagement . . . . 6
- Caracteristiques techniques 6
Entretien 7
Service après-vente. 7
■ Maintenance 8/9
Garantie Aqua-Stop 9
