MODE D'EMPLOI ACRC100 APC

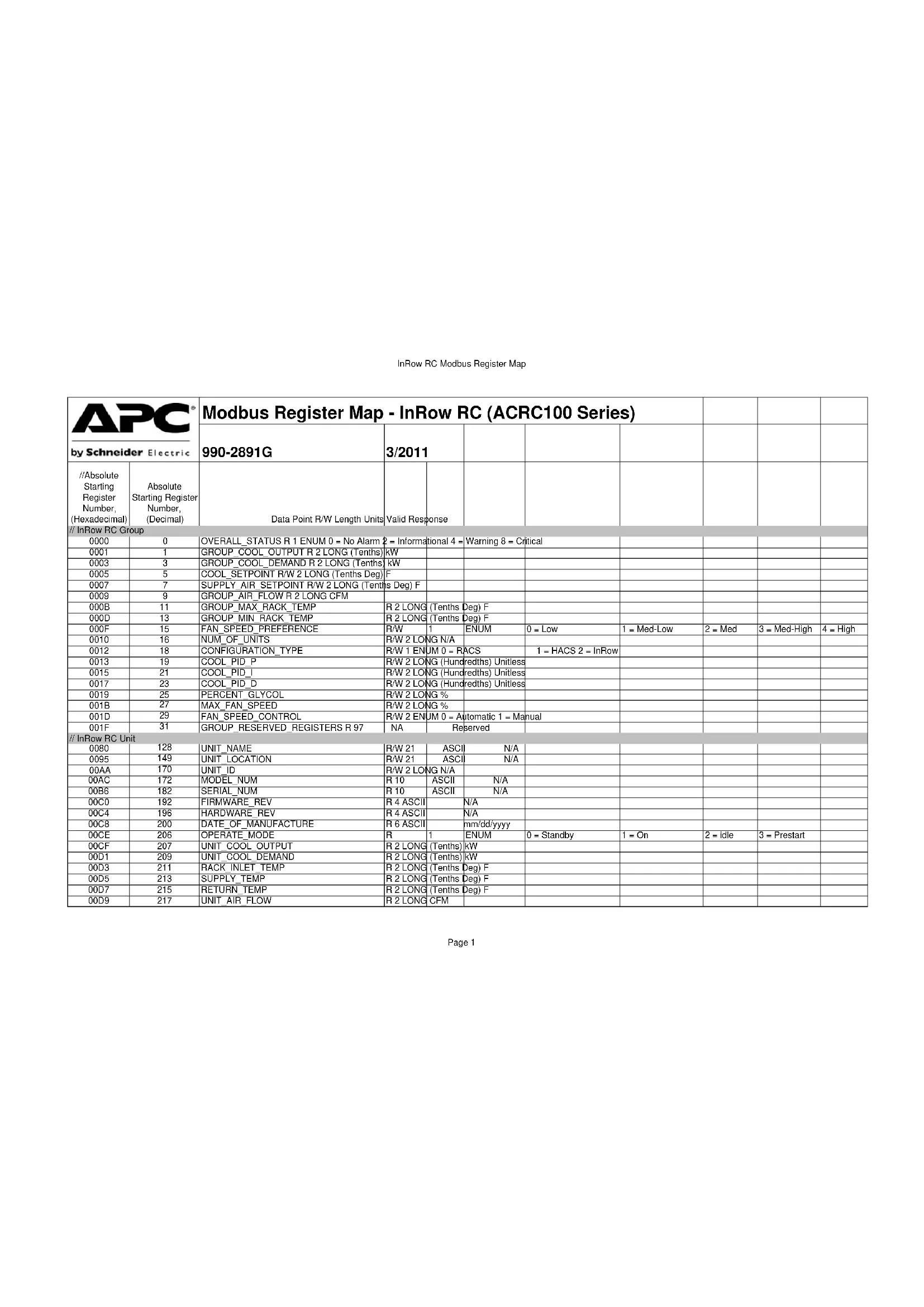

InRow RC Modbus Register Map

APC®by Schneider Electric		Modbus Register Map - InRow RC (ACRC100 Series)
APC®by Schneider Electric		990-2891G	3/2011
//Absolute Starting Register Number, (Hexadecimal)	Absolute Starting Register Number, (Decimal)	Data Point R/W Length Units	Valid Response
// InRow RC Group
0000	0	OVERALL_STATUS R 1 ENUM 0 = No Alarm 2 = Informational 4 = Warning 8 = Critical
0001	1	GROUP_COOL_OUTPUT R 2 LONG (Tenths)	kW
0003	3	GROUP_COOL_DEMAND R 2 LONG (Tenths)	kW
0005	5	COOL_SETPOINT R/W 2 LONG (Tenths Deg)	F
0007	7	SUPPLY_AIR_SETPOINT R/W 2 LONG (Tenths Deg) F
0009	9	GROUP_AIR_FLOW R 2 LONG CFM
000B	11	GROUP_MAX_RACK_TEMP	R 2 LONG (Tenths Deg) F
000D	13	GROUP_MIN_RACK_TEMP	R 2 LONG (Tenths Deg) F
000F	15	FAN_SPEED_PREFERENCE	R/W	1	ENUM	0 = Low	1 = Med-Low	2 = Med	3 = Med-High	4 = High
0010	16	NUM_OF_UNITS	R/W 2 LONG N/A
0012	18	CONFIGURATION_TYPE	R/W 1 ENUM 0 = RACS			1 = HACS 2 = InRow
0013	19	COOL_PID_P	R/W 2 LONG (Hundredths) Unitless
0015	21	COOL_PID_I	R/W 2 LONG (Hundredths) Unitless
0017	23	COOL_PID_D	R/W 2 LONG (Hundredths) Unitless
0019	25	PERCENT_GLYCOL	R/W 2 LONG %
001B	27	MAX_FAN_SPEED	R/W 2 LONG %
001D	29	FAN_SPEED_CONTROL	R/W 2 ENUM 0 = Automatic 1 = Manual
001F	31	GROUP_RESERVED_REGISTERERS R 97	NA	Reserved
// InRow RC Unit
0080	128	UNIT_NAME	R/W 21	ASCII	N/A
0095	149	UNIT_LOCATION	R/W 21	ASCII	N/A
00AA	170	UNIT_ID	R/W 2 LONG N/A
00AC	172	MODEL_NUM	R 10	ASCII	N/A
00B6	182	SERIAL_NUM	R 10	ASCII	N/A
00C0	192	FIRMWARE_REV	R 4 ASCII		N/A
00C4	196	HARDWARE_REV	R 4 ASCII		N/A
00C8	200	DATE_OF_MANUFACTURE	R 6 ASCII		mm/dd/yyyy
00CE	206	OPERATE_MODE	R	1	ENUM	0 = Standby	1 = On	2 = idle	3 = Prestart
00CF	207	UNIT_COOL_OUTPUT	R 2 LONG (Tenths)	kW
00D1	209	UNIT_COOL_DEMAND	R 2 LONG (Tenths)	kW
00D3	211	RACK_INLET_TEMP	R 2 LONG (Tenths Deg) F
00D5	213	SUPPLY_TEMP	R 2 LONG (Tenths Deg) F
00D7	215	RETURN_TEMP	R 2 LONG (Tenths Deg) F
00D9	217	UNIT_AIR_FLOW	R 2 LONG CFM

InRow RC Modbus Register Map

//Absolute Starting Register Number, (Hexadecimal)00DB	Absolute Starting Register Number, (Decimal)219	Data Point R/W Length UnitsFAN_SPEED R 2 LONG (Tenths) %	Valid Response
00DD	221	ACTIVE_POWER_SOURCE R 1 ENUM 0 = A	1 = B
00DE	222	FILTER_DP R 2 LONG (Hundredths) in W.C.
00E0	224	CONTAINMENT_DP R 2 LONG (Hundredths) in W.C.
00E2	226	FLUID_VALVE_POS R 2 LONG % Open
00E4	228	FLUID_FLOW R 2 LONG (Tenths) GPM
00E6	230	FLUID_TEMP_IN R 2 LONG (Tenths Deg) F
00E8	232	FLUID_TEMP_OUT	R 2 LONG (Tenths Deg) F
00EA	234	AIR_FILTER_RUNHOUR	R 2 LONG Hours
00EC	236	FAN_1_RUNHOUR	R 2 LONG Hours
00EE	238	FAN_2_RUNHOUR	R 2 LONG Hours
00F0	240	FAN_3_RUNHOUR	R 2 LONG Hours
00F2	242	FAN_4_RUNHOUR	R 2 LONG Hours
00F4	244	FAN_5_RUNHOUR	R 2 LONG Hours
00F6	246	FAN_6_RUNHOUR	R 2 LONG Hours
00F8	248	FAN_7_RUNHOUR	R 2 LONG Hours
00FA	250	FAN_8_RUNHOUR	R 2 LONG Hours
00FC	252	FAN_LEFT_PWRSP_RUNHOUR	R 2 LONG Hours
00FE	254	FAN_RIGHT_PWRSP_RUNHOUR	R 2 LONG Hours
0100	256	CONDS_PUMP_RUNHOUR	R 2 LONG Hours
0102	258	AIR_FILTER_SERVICE_INTERVAL	R/W 2 LONG Weeks
0104	260	AIR_FILTER_SERVICE_INTERVAL_ALARM	R/W 1	ENUM	0 = Enable	1 = Disable
0105	261	RACK_TEMP_HIGH_THRESH	R/W 2 LONG (Tenths Deg) F
0107	263	SPLY_AIR_TEMP_HIGH_THRESH	R/W 2 LONG (Tenths Deg) F
0109	265	RTN_AIR_TEMP_HIGH_THRESH	R/W 2 LONG (Tenths Deg) F
010B	267	IN_FLUID_TEMP_HIGH_THRESH	R/W 2 LONG (Tenths Deg) F
010D	269	STARTUP_DELAY	R/W 2 LONG sec
010F	271	COOL_CAPACITY	R/W 1 ENUM 0 = Automatic 1 = Maximum
0110	272	IDLE_ON_LEAK	R/W 1 ENUM 0 = Yes	1 = No
0111	273	INPUT_NORMAL	R/W 1 ENUM 0 = Open	1 = Closed
0112	274	INPUT_STATE	R 1 ENUM 0 = Open	1 = Closed
0113	275	OUTPUT_NORMAL	R/W 1 ENUM 0 = Open	1 = Closed
0114	276	OUTPUT_STATE	R 1 ENUM 0 = Open	1 = Closed
0115	277	OUTPUT_SOURCE	R/W 1 ENUM 0 = Any Alarm	1 = Critical Alarms
0116	278	POWER_SOURCE	R/W 1	ENUM	0 = A only	1 = B only	2 = A & B
0117	279	IDLE_ON_COOL_FAIL	R/W 1 ENUM 0 = Yes	1 = No
0118	280	UNIT_RESERVED_REGISTERERS	R	104	NA	Reserved

InRow RC Modbus Register Map

//Absolute Starting Register Number, (Hexadecimal)	Absolute Starting Register Number, (Decimal)	Data Point R/W Length Units	Valid Response
// InRow RC Faults
0180	384	INTERNAL_COMM_FAULT R 1 ENUM 0 = Clear 1 = Alarm
0181	385	ALINK_ISOLATION_RELAY_FAULT R 1 ENUM 0 = Clear 1 = Alarm
0182	386	COOL_FAIL R 1 ENUM 0 = Clear 1 = Alarm
0183	387	HIGH_RACK_TEMP_R 1 ENUM 0 = Clear 1 = Alarm
0184	388	AIR_FILTER_CLOGGED_R 1 ENUM 0 = Clear 1 = Alarm
0185	389	LWR_RTN_AIR_SENSOR_FAULT_R 1 ENUM 0 = Clear 1 = Alarm
0186	390	UPR_RTN_AIR_SENSOR_FAULT	R 1 ENUM 0 = Clear	r	1 = Alarm
0187	391	LWR_SPLY_AIR_SENSOR_FAULT_R 1 ENUM 0 = Clear 1 = Alarm
0188	392	UPR_SPLY_AIR_SENSOR_FAULT_R 1 ENUM 0 = Clear 1 = Alarm
0189	393	RACK_TEMP_SENSOR_FAULT_R 1 ENUM 0 = Clear 1 = Alarm
018A	394	FLUID_VALVE_ACT_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
018B	395	FAN_1_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
018C	396	FAN_2_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
018D	397	FAN_3_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
018E	398	FAN_4_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
018F	399	FAN_5_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0190	400	FAN_6_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0191	401	FAN_7_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0192	402	FAN_8_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0193	403	WATER_DETECTED	R 1 ENUM 0 = Clear 1 = Alarm
0194	404	CHECK_CONDS_MGMT_SYSTEM_R 1 ENUM 0 = Clear 1 = Alarm
0195	405	FLUID_FLOW_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0196	406	HIGH_FLUID_TEMP_IN	R 1 ENUM 0 = Clear 1 = Alarm
0197	407	IN_FLUID_TEMP_SENSOR_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0198	408	OUT_FLUID_TEMP_SENSOR_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
0199	409	CONDENSATE_PAN_FULL	R 1 ENUM 0 = Clear 1 = Alarm
019A	410	POWER_SOURCE_A_FAIL	R 1 ENUM 0 = Clear 1 = Alarm
019B	411	POWER_SOURCE_B_FAIL	R 1 ENUM 0 = Clear 1 = Alarm
019C	412	FAN_PWRSP_LEFT_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
019D	413	FAN_PWRSP_RIGHT_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
019E	414	AIR_FILTER_RUNHOUR_VIOLATION	R 1 ENUM 0 = Clear 1 = Alarm
019F	415	DP_RACS_HIGH_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
01A0	416	INPUT_CONTACT_FAULT	R 1 ENUM 0 = Clear 1 = Alarm
01A1	417	GROUP_COMM_FAULT	R 1 ENUM 0 = Clear 1 = Alarm

InRow RC Modbus Register Map

//Absolute Starting Register Number, (Hexadecimal)01A2	Absolute Starting Register Number, (Decimal)418	Data Point R/W Length Units SUPPLY_HIGH_TEMP_FAULT R 1 ENUM 0 =	Valid Response Clear 1 = Alarm
01A3	419	RETURN_HIGH_TEMP_FAULT R 1 ENUM 0 =	Clear 1 = Alarm
01A4	420	DP_FILTER_SENSOR_FAULT R 1 ENUM 0 =	Clear 1 = Alarm
01A5	421	DP_CONTAINMENT_SENSOR_FAULT R 1 ENUM 0 =	Clear 1 = Alarm
01A6	422	FLUID_CALIBRATION_ACTIVE R 1 ENUM 0 =	Clear 1 = Alarm
01A7	423	LEAK_DETECTED_SHUTDOWN R 1 ENUM 0 =	Clear 1 = Alarm
01A8	424	FLOW_METER_COMM_FAULT R 1 ENUM 0 =	Clear 1 = Alarm
// Logging Registers
FFEE	65518	APC RX CRC ERRORS R 2 LONG RX CRC ERRORS
FFF0	65520	APC RX PACKET COUNTER R 2 LONG RX P	PACKET COUNTER
FFF2	65522	APC TX PACKET COUNTER	R 2 LONG TX PACKET COUNTER
FFF4	65524	APC SER FRAME ERRORS	R 2 LONG SER FRAME ERRORS
FFF6	65526	APC SER OVERRUN ERRORS	R 2 LONG SER OVERRUN ERRORS
FFF8	65528	APC SER PARITY ERRORS	R 2 LONG SER PARITY ERRORS
FFFA	65530	APC SER RX15 ERRORS	R 2 LONG SER RX15 ERRORS
FFFC	65532	APC SER RX35 ERRORS	R 2 LONG SER RX35 ERRORS
FFFE	65534	APC SER BAUD RATE	R 1 INTEGER	SER BAUD RATE
// END OF DATA

Note 1: ASCII strings include Null terminator.
Note 2: To prevent Building Management Service and automated script difficulties, accesses to data points on unsupported units will return a value of 0 instead of an error.
Note 3: Accesses to items before data is available will result in an invalid address error.
