Type de produit	Routeur professionnel rackmount 1U
Marque	Mikrotik
Modèle	L009UiGS-RM
Dimensions (approx.)	44 x 200 x 150 mm (1U)
Poids (approx.)	1 kg
Alimentation	Jack DC 24-56 V ou PoE In (Ethernet) 24-56 V
Consommation électrique	24 V, 1.5 A (max 36 W)
Ports Ethernet	9 ports Gigabit Ethernet
Port SFP	1 port SFP (1 Gbps)
Port USB	1 port USB (type non spécifié)
Gestion	WebFig, WinBox, CLI (SSH, Telnet), API
Système d'exploitation	RouterOS (v7.12 ou ultérieur recommandé)
Fonctions de routage	Routage statique et dynamique (OSPF, BGP, RIP), NAT, firewall, VLAN
Fonctions de sécurité	Pare-feu, filtrage par adresse MAC, listes d'accès, VPN (IPsec, OpenVPN, PPTP, L2TP)
Qualité de service (QoS)	Limitation de débit, files d'attente, priorités
PoE	PoE in sur port Ethernet1, PoE out possible (selon configuration)
Classe IP du boîtier	IP20
Température de fonctionnement	0 °C à 60 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Installation par professionnel qualifié ; utiliser uniquement l'alimentation approuvée ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Pas de pièces détachées grand public ; réparation par un technicien agréé MikroTik
Informations générales	Conforme aux normes CE, UKCA, IC ; fabricant : Mikrotikls SIA, Lettonie

FOIRE AUX QUESTIONS - L009UiGS-RM Mikrotik

Quelle est l'adresse IP par défaut du routeur Mikrotik L009UiGS-RM ?

L'adresse IP par défaut est 192.168.88.1. Connectez votre PC à un port autre que le port Ethernet1 et ouvrez cette adresse dans un navigateur.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé à l'avant ou à l'arrière) pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Relâchez, le routeur redémarrera avec les paramètres par défaut.

Quel est le nom d'utilisateur et mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et il n'y a pas de mot de passe (ou bien le mot de passe est indiqué sur l'autocollant du boîtier).

Comment mettre à jour le logiciel RouterOS ?

Connectez-vous via WebFig ou WinBox, allez dans le menu 'System' > 'Software' ou 'Check for updates'. Téléchargez et installez la dernière version. Redémarrez l'appareil après la mise à jour.

Quels sont les types d'alimentation compatibles ?

Le routeur accepte une alimentation via le jack DC (24-56 V) ou par PoE In sur le port Ethernet1 (24-56 V). L'adaptateur fourni est de 24 V/1.5 A.

Puis-je utiliser le routeur comme switch ?

Oui, vous pouvez configurer les ports en mode bridge pour agir comme un switch. Le routeur offre 9 ports Gigabit Ethernet et un port SFP.

Comment configurer un VPN sur le L009UiGS-RM ?

Accédez à l'interface WinBox ou WebFig, allez dans 'PPP' ou 'IP' > 'IPsec' selon le type de VPN. Vous pouvez configurer des serveurs et clients VPN (PPTP, L2TP, OpenVPN, IPsec). Consultez la documentation officielle pour les détails.

Le routeur supporte-t-il le PoE out ?

Le port Ethernet1 supporte le PoE in. Le PoE out n'est pas garanti par défaut mais peut être activé sur certains ports via la configuration (vérifiez les spécifications techniques).

Comment sécuriser mon routeur Mikrotik ?

Changez immédiatement le mot de passe admin par défaut, mettez à jour RouterOS, désactivez les services inutilisés (ex: Telnet), utilisez des mots de passe forts et configurez un pare-feu.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en ligne à l'adresse https://mt.lv/um-fr ou en scannant le code QR sur l'étiquette du boîtier.

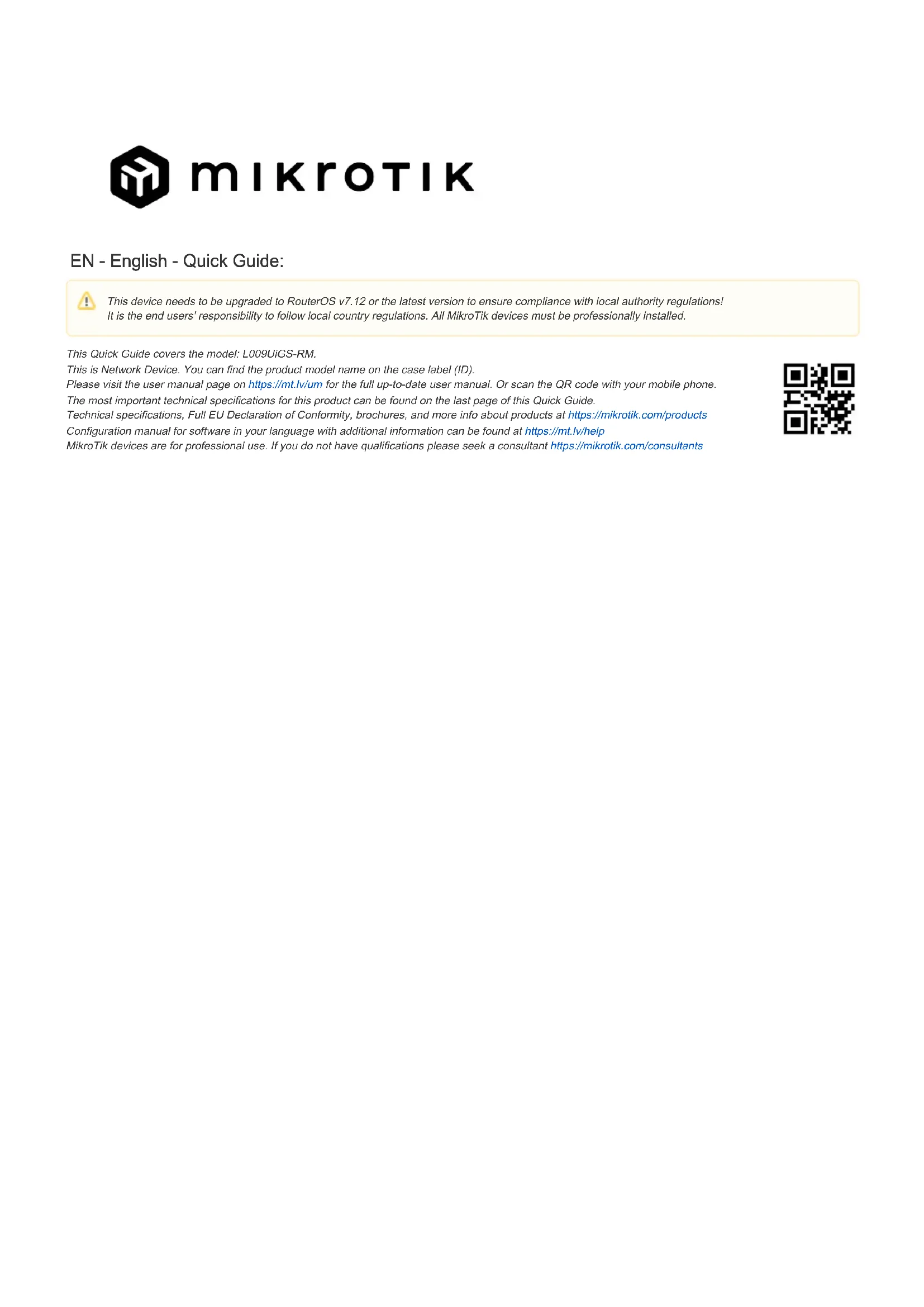

MODE D'EMPLOI L009UiGS-RM Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.12 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du paysTous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: L009UiGS-RM.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Assurez-vous que votre FAI accepte les modifications matérielles et attribuera automatiquement une adresse IP;
- Connectez le câble du fournisseur d'accès Internet au port Ethernet1;
- Configurez les paramètres de votre carte réseau pour obtenir automatiquement l'adresse IP via DHCP;
- Connectez votre PC à n'importe quel port sauf Ethernet1;
- Connectez l'appareil à une source d'alimentation;
- La configuration doit être effectuée à l'aide du navigateur WebFig ou de l'outil de configuration WinBox https://mt.lv/WinBox; plusieurs méthodes de configuration sont disponibles pour garantir l'accessibilité;
- Ouvrez http://192.168.88.1 dans un navigateur web pour commencer la configuration. Si l'adresse IP n'est pas disponible, utilisez WinBox et connectez-vous en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
- Cliquez sur le bouton "Check for updates" et mettez à jour RouterOS vers la dernière version;
- Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
- Téléchargez les packages téléchargés dans le menu "Files" de WinBox et redémarrez l'appareil;
- En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
- Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.12 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instaliran.

Ovaj brzi vodič pokriva model: L009UiGS-RM.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (B) / NMB-003 (B)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) DC Adapter Output Specification(DE) Ausgangsspezifikationen des Gleichstromadapters(FR) Spécifications de sortie de l'adaptateur de courant continu(IT) Specifiche di uscita dell'adattatore di corrente continua(ES) Especificaciones de salida del adaptador de corriente continua(RU) Выходные характеристики адаптера постоянного тока		(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature (DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
DC Jack (24-56 V DC)PoE In Ethernet (24-56 V DC)	Voltage, V Current, A IP20 °..+60°C±0
	24 1.5
