MC 5 - Nettoyeur haute pression NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression professionnel
Marque	Nilfisk
Modèle	MC 5
Alimentation électrique	230 V / 400 V (triphasé selon version)
Pression maximale recommandée	Environ 100 bars
Capacité du réservoir de détergent	2,5 L
Longueur maximale du flexible haute pression	50 m
Raccordement d'eau	Raccord rapide 3/4"
Filtre à eau	Oui, nettoyage régulier nécessaire
Dispositif anti-refoulement	Valve BA (optionnel)
Fonctions principales	Haute pression, basse pression, injection de détergent, réglage de pression variable
Lances fournies	Tornado Plus, PowerSpeedVario Plus, FlexoPowerPlus (selon version)
Sécurité	Cran de sûreté sur le pistolet, arrêt automatique (modèles DSS)
Niveau sonore mesuré	68-80 dB(A)
Niveau sonore garanti	82-93 dB(A)
Usage recommandé	Professionnel : agriculture, véhicules, bâtiment, industrie alimentaire, etc.
Entretien courant	Nettoyage du filtre à eau, contrôle du niveau d'huile
Vidange d'huile	Toutes les 500 heures de fonctionnement
Protection antigel	Nécessite aspiration d'antigel avant stockage par température négative
Garantie	Selon conditions générales de vente
Certification	CE, conformité aux normes EN 60335

FOIRE AUX QUESTIONS - MC 5 NILFISK

Comment contrôler le niveau d'huile ?

Placez le nettoyeur sur un sol plat. Le niveau d'huile doit être supérieur au repère MIN lorsque l'huile est froide. Si nécessaire, ajoutez de l'huile jusqu'au repère MAX.

Que faire en cas de chute de pression ?

Cela peut être dû à de l'air dans le système. Purgez l'air en actionnant plusieurs fois le pistolet à intervalles brefs. Vérifiez aussi que la buse haute pression n'est pas obstruée ou usée.

Comment utiliser le détergent ?

Remplissez le réservoir de détergent (2,5 L) avec un produit Nilfisk. Réglez la lance en mode basse pression (position - ou CHEM). La quantité de détergent se règle avec la valve doseuse.

Comment entreposer l'appareil en hiver ?

Avant un stockage à température négative, aspirez de l'antigel via le flexible d'aspiration. Débranchez le flexible d'eau, mettez l'appareil en marche et actionnez le pistolet pour faire circuler l'antigel.

Quelle est la tension d'alimentation requise ?

L'appareil peut fonctionner en 230 V ou 400 V (triphasé selon version). Vérifiez la tension présélectionnée sur la machine avant de brancher.

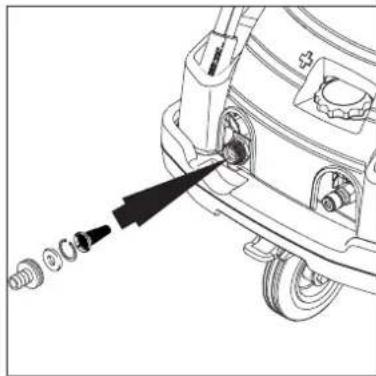

Comment nettoyer le filtre à eau ?

Dévissez le raccord rapide au niveau de l'admission d'eau, retirez le filtre et rincez-le à l'eau claire. Remplacez-le s'il est endommagé.

Que faire si le moteur ne démarre pas ?

Vérifiez que la fiche est bien branchée et que le fusible secteur n'a pas sauté. Contrôlez aussi le niveau d'huile ; s'il est trop faible, le moteur ne démarre pas.

Comment régler la pression ?

Avec la lance Tornado Plus ou PowerSpeedVario Plus, tournez la molette : dans le sens horaire (+) pour augmenter la pression, antihoraire (-) pour la diminuer.

Quels types de travaux peut-on effectuer avec ce nettoyeur ?

Il convient pour des usages professionnels : agriculture (étables, véhicules), nettoyage de véhicules (carrosserie, châssis), bâtiment (surfaces, équipements) et industrie alimentaire.

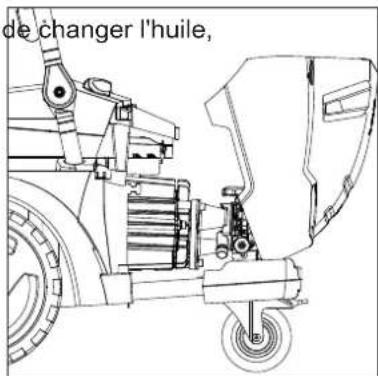

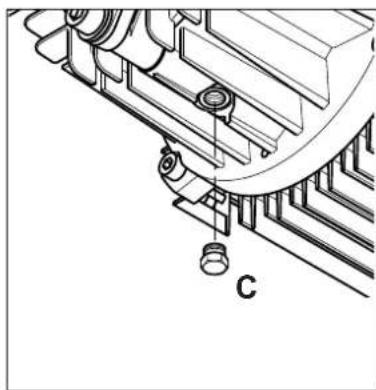

Comment procéder à la vidange d'huile ?

Faites chauffer le nettoyeur, retirez le capot, desserrez le bouchon de vidange (C) et nettoyez l'aimant. Versez l'huile usée dans un récipient adapté et éliminez-la selon les règles locales.

MODE D'EMPLOI MC 5 NILFISK

Symboles de mise en garde....47

1 Consignes de sécurité importantes ....47

2 Description....48

2.1 Utilisation quotidienne....48
2.2 Affectation 48
2.3 Organes de fonctionnement ....49

3 Avant la mise en service....50

3.1 Installation....50
3.2 Contrôle du niveau d'huile 50
3.3 Remplissage du réservoir de détergent1)....51
3.4 Raccordement du flexible haute pression....51
3.5 Raccordement du flexible à eau ....51
3.6 Raccordement électrique....52
3.7 Valve BA 53

4 Commande / Fonctionnement ....54

4.1 Raccordement du pistolet à la lancev....54
4.2 Mise en marche de l'appareil raccordé à une conduite d'eau ....54
4.3 Régulation de la pression avec la lance Tornado Plus et la lance PowerSpeedVario Plus ...56
4.4 Régulation de la pression avec la tête de buse FlexoPowerPlus et la lance PowerSpeedVario Plus....56
4.5 Emploi de détergents....56

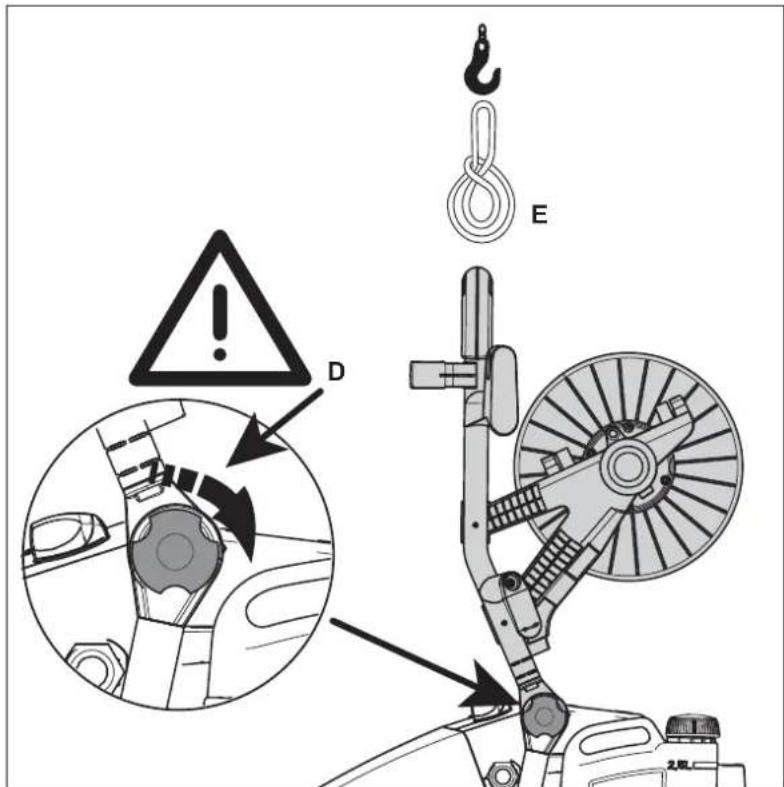

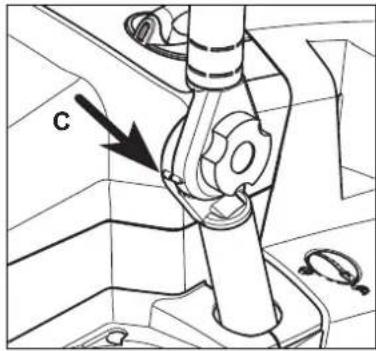

4.6 Levage à l'aide d'une grue....57

5 Domaines d'utilisation et méthodes de travail ....58

5.1 Indications générales....58
5.2 Utilisations typiques....59

6 Après le travail....61

6.1 Arrêt de l'appareil....61
6.2 Séparation des conduites d'alimentation....61

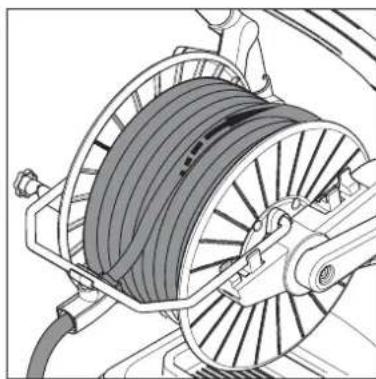

6.3 Enroulement du flexible et rangement de la lance....61
6.4 Enroulement du cordon 61
6.5 Conservation de la machine (entreposage à l'abri du gel) 62

7 Maintenance....63

7.1 Plan de maintenance 63
7.2 Travaux de maintenance....63

8 Suppression de dérangements ....65

9 Divers 67

9.1 Affectation de la machine au recyclage 67
9.2 Garantie 67
9.3 Déclaration de conformité CE....67

Caractéristiques techniques 90

Symboles de mise en garde

Dans ce manuel, les consignes de sécurité dont l'inobservation peut mettre des personnes en danger sont marquées particulièrement par ce symbole de danger.

Des conseils ou des indications qui facilitent le travail et pourvoient à la sécurité de fonctionnement figurent ici.

Veuillez lire attentivement ce manuel d'utilisation avant la première utilisation de votre nettoyeur haute pression. Conservez les instructions pour consultation ultérieure.

Vous trouverez ce symbole en face des consignes de sécurité dont l'inobservation peut engendrer des risques pour l'appareil et son fonctionnement.

1 Consignes de sécurité importantes

2.1 Utilisation quotidienne

Nous vous recommandons d'utiliser ce produit pendant env. X/heures par jour.

MC 5M	Utilisation recommandée : x heures/jour
MC 6P	Utilisation recommandée : x heures/jour
MC 7P	Utilisation recommandée : x heures/jour

2.2 Affectation

Ce nettoyeur haute pression a été conçu pour l'usage professionnel dans:

• l'agriculture
• les activités de production
• la logistique
• le nettoyage de véhicules
• les établissements publics
• les activités de nettoyage
• le bâtiment
• l'industrie alimentaire etc.

L'utilisation du nettoyeur haute pression pour divers travaux de nettoyage est décrite dans le chapitre 5.

Employer l'appareil uniquement de la manière décrite dans cette notice d'utilisation. Un emploi non conforme à sa destination peut endommager l'appareil ou la surface à nettoyer et provoquer des blessures graves.

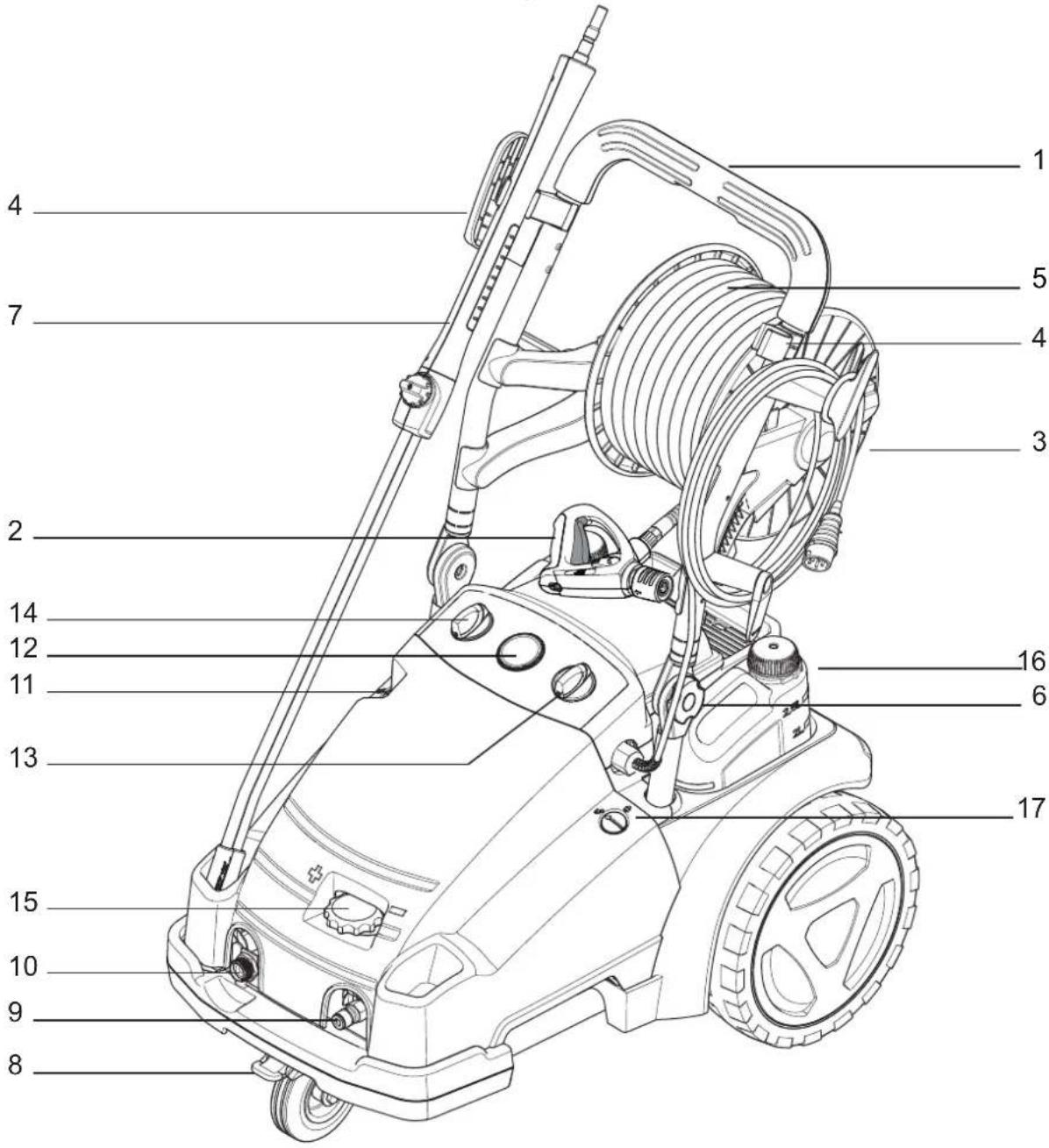

2.3 Organes de fonctionnement

1. Poignée pousser/tirer
2. Pistolet de pulvérisation
3. Cordon d'alimentation
4. Support pour flexible haute pression
5. Flexible haute pression
6. Vis de fixation
7. Lance ^1)
8. Frein de parking 1)
9. Raccord pour flexible haute pression (sur les modèles standard sans dévidoir) ^1)
10. Raccordement à l'eau et filtre de l'entrée d'eau
11. Regard d'inspection de l'huile
12. Manomètre ^1)
13. Interrupteur principal
14. Réglage du dosage du détergent ^1)
15. Réglage du débit d'eau ^1)
16. Réservoir à détergent ^1)
17. Verrouillage du couvercle

1) Accessoire optionnel / variantes de modèle Traduction du mode d'emploi d'origine

3 Avant la mise en service

3.1 Installation

Ne soulevez jamais l'appareil tout seul. Demandez toujours à une personne de vous aider.

1. Avant la première mise en service, assurez-vous minutieusement qu'il ne présente pas de défauts ou de dommages.

2. An cas d'avarie, adressez-vous immédiatement à votre dépositaire Nilfisk.

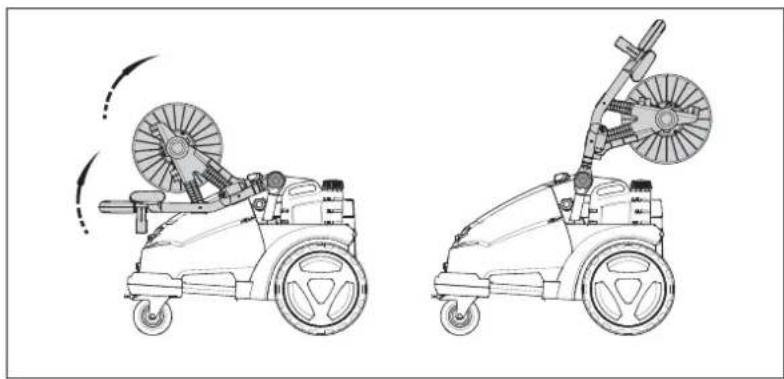

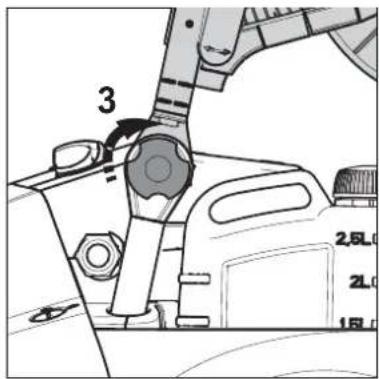

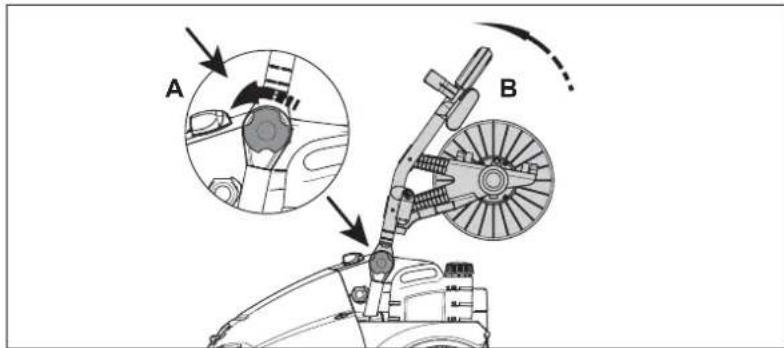

3. Déplier et verrouiller la poi- gnée en position de travail.

3 2.5L 2L 1R

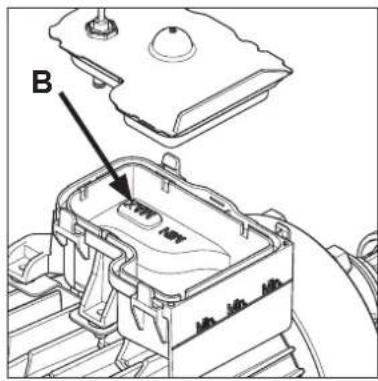

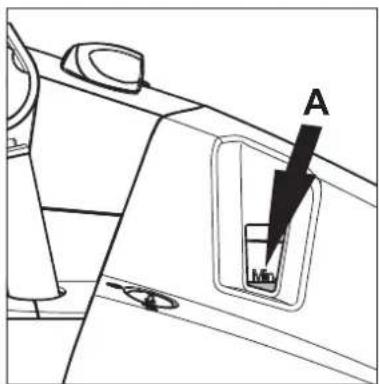

3.2 Contrôle du niveau d'huile

A Min

1. Contrôle du niveau d'huile. Lorsque le nettoyeur est posé sur un sol plat, le niveau d'huile doit être supérieur au niveau MIN (A) lorsque l'huile est froide.

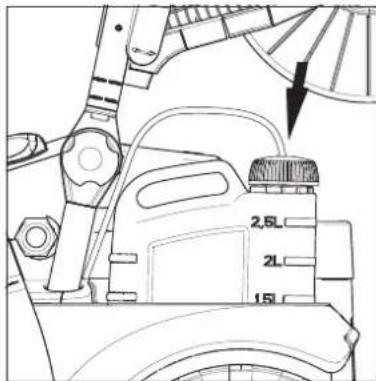

3.3 Remplissage du réservoir de détergent1)

2.5L 2L 1.5L

1. Remplissez le réservoir avec du détergent Nilfisk.

2. Détacher le tuyau à détergent et le filtre du support de rangement et les glisser dans l'ouverture du bouchon de remplissage du réservoir à détergent.

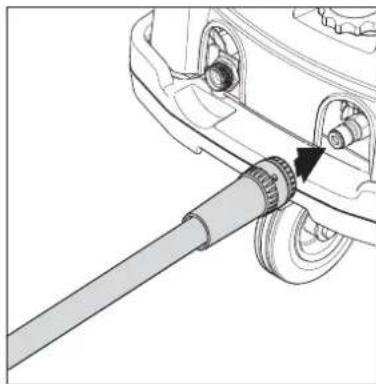

3.4 Raccordement du flexible haute pression

3.4.1 Appareils sans tambour de flexible

1. Raccordez le flexible haute pression à la prise de haute pression de l'appareil au moyen du raccord rapide.

REMARQUE!

La longueur maximale du tuyau haute pression est 50 m.

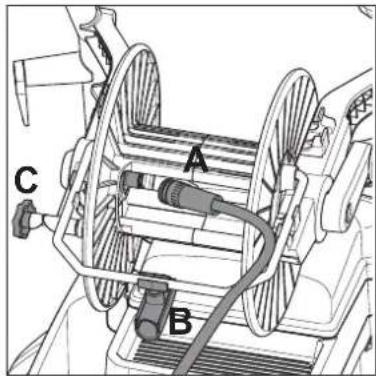

3.4.2 Appareils avec tambour de flexible

A B C

1. Connecter le raccord rapide du flexible haute pression (A) avec l'embout de l'axe.

2. Connecter le flexible haute pression au guide pour flexible (B) et le fixer à l'aide du clip ^1 .

3. Relâcher le frein (C) du guide du dévidoir du flexible ^1) et enrouler le flexible haute pression.

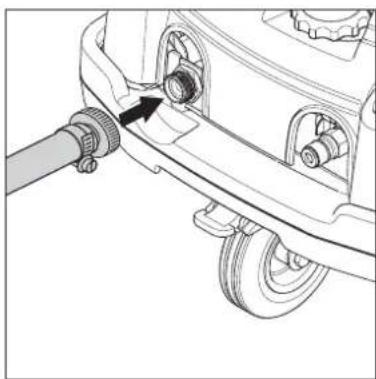

3.5 Raccordement du flexible à eau

1. Avant de raccorder le flexible à l'appareil, rincez-le rapidement à l'eau afin que du sable et d'autres particules de saleté ne puissent pas pénétrer dans l'appareil.

2. Raccordez le flexible à la prise d'eau au moyen du raccord rapide.

3. Ouvrez le robinet d'eau.

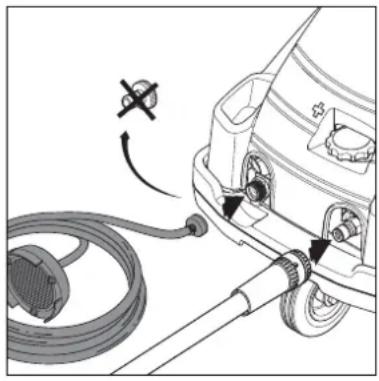

REMARQUE :

Si l'eau est de piètre qualité (sable, etc.), nous vous recommandons d'équiper la machine d'un filtre à eau pure. Filtre de max. 50 microns. Nous recom

mandons l'utilisation d'un tuyau d'alimentation en eau renforcé d'un élément tissé et d'un diamètre nominal minimal de 3/4" (19 mm).

3.6 Raccordement électrique

230V / 400V (220V /440V) 3.x

ATTENTION!

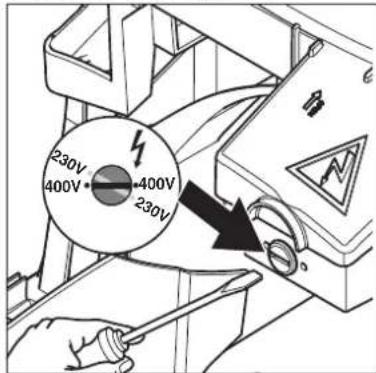

Avant de raccorder les appareils munis d'un sélecteur de tension : Vérifier que la tension présélectionnée sur la machine correspond à la tension de l'installation électrique. Dans le cas contraire, les équipements électriques de la machine peuvent subir des dégâts ^1 .

230V 400V 400V 230V

ATTENTION!

Si un dévidoir pour cordon est utilisé : Dérouler entièrement le cordon.

ATTENTION!

Le nettoyeur peut uniquement être raccordé à une installation électrique réalisée selon les prescriptions.

1. Respecter les consignes de sécurité données au chapitre 1.
2. Brancher la prise.

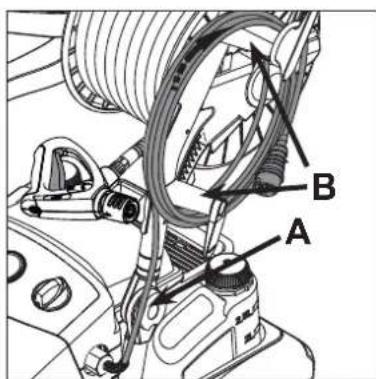

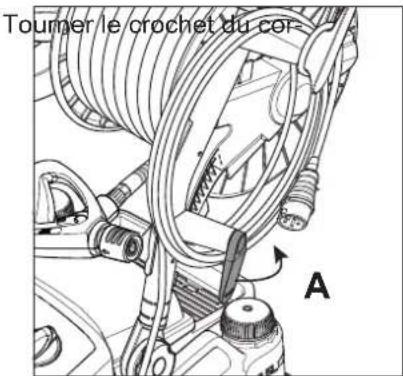

3.6.1 Libération du cordon 1.

Tourner le crochet du cor- A

don (A).

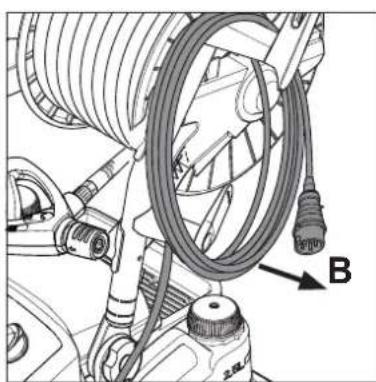

1. Libérer le cordon (B).
2. Retourner le crochet du cordon dans sa position initiale.

3.7 Valve BA

(a) femelle Valve (b) mâle

Il vous est uniquement permis de raccorder ce laveur/ nettoyeur haute pression aux prises principales d'eau potable si un dispositif anti-refoulement approprié a été installé, de type BA selon EN 60335-2-79.

La valve BA peut être commandée sous le numéro :

Accouplementalve BA, y compris les accouplements GARDENA : 106411177

• Valve BA, y compris les accouplements NITO : 106411178
• Valve BA, y compris les accouplements GEKA : 106411179
  • Valve BA sans accouplements : 106411184

Accouplenbest valves peuvent être commandées sous le numéro :

• 3/4" GARDENA (a): 1608629
• 3/4" GARDENA (b): 32541
• 3/4" NITO (a): 1602945
• 3/4" NITO (b): 1600659
• 1/2" NITO (b): 1604669
• 3/4" GEKA (a): 1718
• 3/4" GEKA (b): 1311

Consignes d'installation

1. Montez un accouplement mâle sur le robinet d'eau.
2. Raccordez (a) à la valve BA sur le robinet d'eau.
3. Montez un accouplement femelle sur le flexible.
4. Raccordez (b) à la valve BA sur le flexible.
5. Raccordez le flexible au laveur haute pression.
6. Ouvrez l'eau et mettez la machine en marche.

ATTENTION

• Le dispositif anti-refoulement peut être monté soit verticalement, soit horizontalement, et l'ouverture de vidange (c) doit être montée de manière à pointer vers le bas.
• L'eau qui s'écoule de l'ouverture de vidange (c) doit pouvoir couler librement.
• S'il y a un risque d'écoulement de sable dans l'eau d'alimentation (par ex. de votre propre puits), il convient de monter un filtre supplémentaire entre le robinet d'eau et le dispositif anti-refoulement.
• La longueur du tuyau entre le dispositif anti-refoulement et le laveur haute pression doit être d'au moins 12 mètres (diamètre minimum : 34 de pouce) pour absorber les éventuelles crêtes de pression.
• Dès que l'eau s'est écoulé par la valve BA, elle n'est plus considérée comme étant de l'eau potable.
• Protégez le dispositif anti-refoulement contre toute exposition au gel.
• Gardez le dispositif anti-refoulement bien propre et exempt de saletés.

Maintenance

Vérifiez son fonctionnement au moins une fois par an, en procédant comme suit :

1. Après le travail, désactivez le nettoyeur à haute pression.
2. Fermez la vanne du robinet d'eau.
3. Evacuez la pression dans le flexible d'alimentation en déclenchant le pistolet de pulvérisation.
4. Démontez le dispositif anti-refoulement. L'eau doit sortir de l'ouverture d'écoulement (c) (maximum 100 ml) pour garantir la séparation entre l'eau potable et l'eau contenue dans le flexible.
5. Si tel n'est pas le cas, essayez de nettoyez la valve BA ou contactez votre représentant Nilfisk.

4 Commande / Fonctionnement

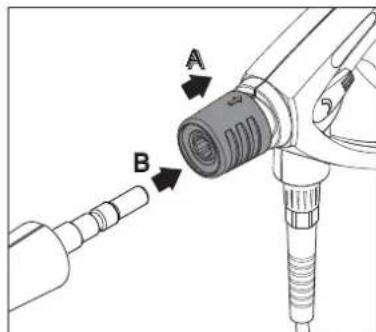

4.1 Raccordement du pistolet à la lancev

Avant d'assembler la lance et le pistolet, nettoyez le nipple pour éliminer les éventuelles particules de saleté.

1. Tirer vers l'arrière la poignée à déclenchement rapide bleue (A) du pistolet pulvérisateur.

2. Enfoncer l'embout de la lance de pulvérisation (B) dans le raccord rapide, puis relâcher l'accouplement (A).

3. Tirez la lance (ou un autre accessoire) en avant pour vous assurer qu'elle est solidement assemblée avec le pistolet.

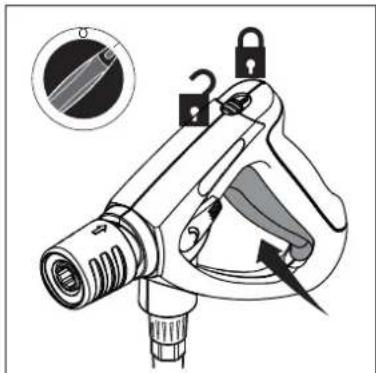

4.2 Mise en marche de l'appareil raccordé à une conduite d'eau

1. Mettez le commutateur principal dans la position "I".

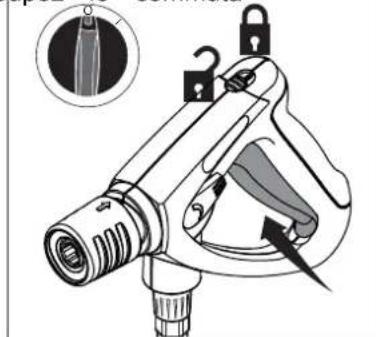

2. Déverrouillez le pistolet et actionnez-le.

3. Mettez le cran de sûreté même lors de courtes interruptions du travail.

REMARQUE :

Faire fonctionner le pistolet de pulvérisation plusieurs fois à intervalles brefs afin de ventiler le système.

Le nettoyeur s'éteint automatiquement une fois que le pistolet de pulvérisation a été fermé. Pour redémarrer le nettoyeur, actionner le pistolet pulvérisateur.

Les modèles DSS s'éteignent au bout de 20 secondes ^1) .

4.2.1 Mise en marche du nettoyeur lorsqu'il est connecté à des réservoirs ouverts en mode aspiration ^1) (Modèle à activation par la pression)

1. Avant de brancher le kit d'aspiration 61256 au nettoyeur, remplir le flexible d'eau.
2. Mettre l'interrupteur principal sur la position « I ».
3. Déverrouiller le pistolet de pulvérisation et l'actionner.

4.2.2 Mise en marche du nettoyeur lorsqu'il est connecté à des réservoirs ouverts en mode aspiration ^1) (Modèle à activation par le débit)

0 I M

1. Avant de brancher le kit d'aspiration 61256 au nettoyeur, remplir le flexible d'eau.
2. Mettre l'interrupteur principal sur la position « M ».
3. Déverrouiller le pistolet de pulvérisation et l'actionner.
4. Pour redémarrer le net-toyeur, actionner une nouvelle fois l'interrupteur principal.

REMARQUE :

Le nettoyeur se coupe automatiquement après une pause de plus de 5 minutes.

Pour connaître la hauteur d'aspiration maximale, consulter le chapitre 9.4.

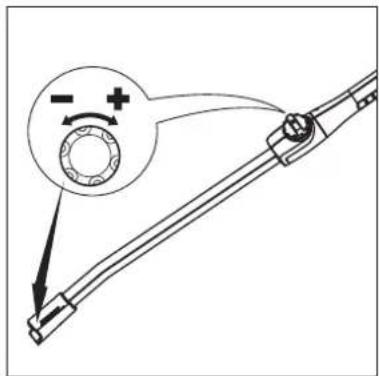

4.3 Régulation de la pression avec la lance Tornado Plus et la lance PowerSpeedVario Plus

1. Tourner la molette sur le lance :
2. haute pression = dans le sens horaire (+)
3. basse pression = dans le sens antihoraire (-)

4.4 Régulation de la pression avec la tête de buse FlexoPowerPlus et la lance PowerSpeedVario Plus.

MAX CHEM

1. Tourner le bouchon de la tête de buse FlexoPowerPlus :

- Haute pression = MAX.

4.5 Emploi de détergents Les détergents ne peuvent être

tergents ne nettent être MAX CHEM

aspirés avec l'injecteur intégré en série que dans le mode à basse pression :

REMARQUE!

Les détergents ne doivent pas sécher, sinon la surface à nettoyer pourrait être endommagée.

A 0 B

1. Diluer le détergent conformément aux instructions du fabricant.
2. Lance Tornado Plus et lance PowerSpeedVario Plus ^1) : Régler la pression de la lance de pulvérisation sur basse pression (−), ou la tête de buse FlexoPowerPlus ^1) : Pousser le bouchon de la tête de buse FlexoPowerPlus dans la sens « CHEM » jusqu'au blocage.

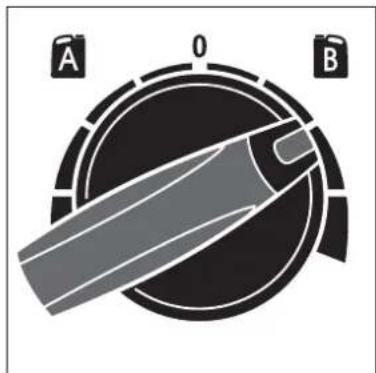

3. La quantité de détergent peut être régulée en tournant la valve doseuse.
4. Sélectionner le réservoir A en tournant la valve doseuse sur le « côté A ». Sélectionner le réservoir B en tournant la valve doseuse sur le « côté B ».
5. Interrupteur principal Mettre l'interrupteur sur la position « I ».
6. Actionner la lance de pulvé- risation.

4.6 Levage à l'aide d'une grue

A B

C

1. La machine doit être en équilibre pour procéder à un levage à l'aide d'une grue. Desserrer la vis (A) et pousser légèrement la poignée (B) vers l'avant.

2. Lorsque les deux marques sont alignées (C), la poignée se trouve dans la bonne position pour procéder au levage à l'aide d'une grue.

1. Serrer les vis (D) dans la position de levage.

2. Enrouler une sangle autour du centre de la poignée (E) pour que la grue puisse s'y accrocher.

AVERTISSEMENT !

Ne pas se tenir sous la machine lorsqu'elle est suspendue dans les airs.

5 Domaines d'utilisation et méthodes de travail

5.1 Indications générales

Vous obtiendrez un nettoyage à haute pression efficace en observant quelques directives et en vous basant sur vos expériences personnelles dans des domaines spéciaux. Accessoires et détergents peuvent, s'ils sont employés correctement, renforcer l'effet du nettoyage. Vous trouverez ici quelques indications fondamentales.

5.1.1 Détremper Des couches épaisses ou incrustées de saletés peuvent être décollées ou ramollies en les faisant tremper. Cette méthode est par exemple idéale dans l'agriculture – par exemple, dans les porcheries. La méthode de trempage idéale peut être obtenue avec de la mousse ou un simple détergent alcalin. Laisser le produit agir sur les surfaces sales pendant environ 10 à 30 minutes avant de procéder au nettoyage sous pression. Le résultat permet un nettoyage à haute pression bien plus rapide.

5.1.2 Appliquer détergent et mousse

La mousse ou le détergent doit être appliqué sur des surfaces sèches afin de permettre au produit chimique d'entrer en contact direct avec la saleté. Les détergents doivent être appliqués de bas en haut, par exemple sur une carrosserie de voiture, afin d'éviter les zones « ultra nettes ». Ces zones sont dues à une concentration plus élevée de détergent qui s'écoule ensuite vers le bas. Laisser agir le détergent pendant quelques minutes afin de procéder au rinçage mais ne jamais le laisser sécher sur la surface à nettoyer.

5.1.3 Température Des températures relativement élevées renforcent l'effet du nettoyage. Graisses et huiles, notamment, peuvent se dissoudre plus vite et plus facilement. Les protéines se dissolvent le mieux à des températures autour de 60°C, les huiles et les graisses entre 70°C et 90°C.

5.1.4 Action mécanique La dissolution de couches de saleté épaisses nécessite en plus une action mécanique. Des lances spéciales et des brosses de lavage (rotatives) produisent le meilleur effet pour détacher la couche de saleté.

5.1.5 Grand débit d'eau et haute pression La haute pression n'est pas toujours la meilleure solution et une pression trop forte peut endommager les surfaces. L'effet du nettoyage dépend également du débit d'eau. Une pression de 100 bars est suffisante pour nettoyer des véhicules (avec de l'eau chaude). Un débit d'eau plus important permet de rincer et d'entraîner la saleté détachée.

5.2 Utilisations typiques

5.2.1 Agriculture

Emploi Accessoires Méthode
ÉtablesCages à porcs,porcheriesNettoyage demurs, sols etéquipementsDétergents	Injecteurs à moussechimiqueLance à mousseLance PowerspeedDétergent pour solUniverselAlkafoamDésinfectantDES 3000DES 4000	1. Trempage : appliquer la mousse sur toute la surface (de bas en haut) et laisser agir pendant environ 10 à 30 minutes.2. Enlevez la saleté avec la haute pression et éventuellement un accessoire adapté.Travaillez de bas en haut sur les surfaces verticales.3. Pour entraîner de grandes quantités de saleté, réglez sur le plus grand débit d'eau possible.4. Pour assurer l'hygiène, utilisez uniquement les désinfectants recommandés.N'appliquez le désinfectant qu'après élimination complète de la saleté.
Parc de véhiculesTracteur, charrueetc.	Lance standardInjecteur de détergentLance PowerspeedLance coudée etlaveur de dessous decaisseBrosses	1. Appliquez le détergent sur la surface pour dissoudre la saleté. Travaillez de bas en haut.2. Rincez avec le jet haute pression en commençant par le bas. Servez-vous d'accessoires pour nettoyer les endroits d'accès difficile.3. Nettoyez les pièces fragiles telles que moteurs et caoutchouc avec une pression plus faible pour ne pas les endommager.

5.2.2 Véhicules

Emploi Accessoires Méthode
Carrosserie de voiture	Lance standardInjection de détergentLances incurvées et brosses permettant d'aller sous le châssis	1. Appliquez le détergent sur la surface pour dissoudre la saleté. Travaillez de bas en haut. Pour enlever des traces d'insectes, vaporiser préalablement de l'Allosil p. ex., puis rincez à faible pression et nettoyez tout le véhicule en ajoutant du détergent. Laissez agir le produit env. 5 minutes. Les surfaces métalliques peuvent être nettoyées avec RimTop.2. Rincez avec le jet haute pression en commençant par le bas. Servez-vous d'accessoires pour nettoyer les endroits d'accès difficile. Employez des brosses. Les lances courtes sont pour le nettoyage de moteurs et de passages de roues. Utilisez des lances coudées ou des laveurs de dessous de caisse.3. Nettoyez les pièces fragiles telles que moteurs et caoutchouc avec une pression plus faible pour ne pas les endommager.4. Appliquez de la cire liquide avec le nettoyeur haute pression pour diminuer le nouvel encrassement.
Détergents	Aktive ShampooAktive FoamSapphireSuper PlusAktive WaxAllosilRimTop

5.2.3 Bâtiment et industrie

Emploi Accessoires Méthode
Surfaces généralesÉquipement métalliqueDétergents	Injecteurs à mousse lance standardLances incurvéesTête de nettoyage du réservoirIntensiveJ25 MultiCombi AktiveAlkafoamDésinfectant DES 3000	1. Appliquer une couche de mousse épaisse sur les surfaces à nettoyer. Appliquer le produit sur des surfaces sèches. Appliquer le produit de bas en haut sur les surfaces verticales. Laisser agir la mousse pendant 10 à 30 minutes pour obtenir un effet optimal.2. Rincez avec le jet haute pression. Servez-vous d'accessoires adaptés. Utilisez la haute pression pour détacher la saleté. Utilisez une pression plus faible et une grande quantité d'eau pour entraîner la saleté.3. N'appliquez du désinfectant qu'après élimination complète de la saleté.Les salissures importantes, p. ex. dans des abattoirs, peuvent être entraînées avec une grande quantité d'eau.Les têtes de nettoyage de réservoirs servent pour les fûts, auges, réservoirs de mélange etc. Elles sont dotées d'un entraînement hydraulique ou électrique et permettent un nettoyage automatique sans surveillance permanente.
Surfaces rouillées, endommagées avant le traitement	Dispositif d'hydrosablage	1. Raccordez le dispositif d'hydrosablage au nettoyeur haute pression et plongez le flexible d'aspiration dans le réservoir de sable.2. Portez des lunettes et des vêtements de protection pendant le travail.3. Rouille et peinture peuvent être enlevées avec le mélange sable/eau.

Ce ne sont là que quelques exemples d'application. Chaque tâche de nettoyage est différente. Pour trouver la meilleure solution pour vos travaux de nettoyage, veuillez vous adresser à votre dépositaire Nilfisk.

6 Après le travail

6.1 Arrêt de l'appareil 1.

1. Coupez le commuta-

teur principal en le tournant sur la position "OFF".

1. Fermez le robinet d'eau.
2. Actionnez le pistolet jusqu'à ce que l'appareil soit sans pression.
3. Mettez le cran de sûreté sur le pistolet.

6.2 Séparation des conduites d'alimentation

6.3 Enroulement du flexible et rangement de la lance

1. Séparez le flexible à eau de l'appareil.
2. Débranchez la fiche de l'appareil de la prise de courant.

Risque de dérapage !

Afin de prévenir les accidents, il faut toujours enrouler soigneusement le flexible.

1. Enrouler le flexible comme illustré.
2. Placer la lance de pulvérisation dans le rangement pour lance de pulvérisation.

6.4 Enroulement du cordon

1. Enrouler le cordon par-dessus la vis de fixation (A) et autour des crochets (B) (dans le sens horaire).

C

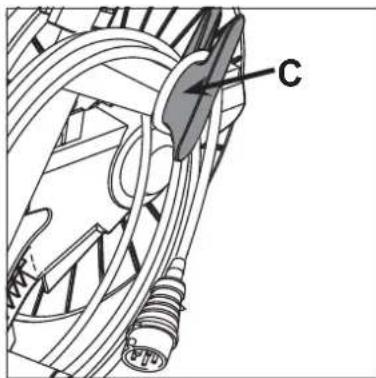

1. Pour terminer, insérer le cordon et verrouiller l'extrémité dans le verrouillage pour cordon (C).

6.5 Conservation de la machine (entreposage à l'abri du gel)

Rangez l'appareil dans un local sec et protégé contre le gel.

ATTENTION!

Si le nettoyeur haute pression est entreposé dans un local où les températures sont égales ou inférieures à 0°C, il faut auparavant aspirer de l'antigel avec la pompe :

1. Déconnectez le flexible d'arrivée d'eau de l'appareil.
2. Retirez la lance.
3. Mettez l'appareil en marche, position "I" du commutateur. L'appareil s'arrête au bout de 3 minutes maximum.
4. Raccordez le flexible d'aspiration à l'arrivée d'eau de l'appareil et plongez l'autre extrémité dans un réservoir contenant de l'antigel.
5. Mettez l'appareil en marche, position "I" du commutateur.
6. Tenez le pistolet au-dessus du réservoir d'antigel et actionnez-le pour amorcer l'aspiration.
7. Actionnez le pistolet 2 à 3 fois pendant l'aspiration.
8. Soulevez le flexible d'aspiration hors du réservoir d'antigel et actionnez le pistolet pour pomper le reste d'antigel.
9. Arrêtez l'appareil.
10. Pour éviter tout risque, entreposez temporairement l'appareil dans un local si possible chauffé avant de le remettre en service.

7 Maintenance

7.1 Plan de maintenance

		Chaque semaine	Première fois après 50 heures de service	Toutes les 500 heures de fonctionnement	Au besoin
7.2.1	Nettoyage du fi ltre à eau	●			●
7.2.2	Contrôle du niveau d'huile	●
7.2.3	Vidange d'huile			●
7.2.4	Premier remplacement et nettoyage de l'aimant du bouchon de vidange.		●

7.2 Travaux de maintenance

7.2.1 Nettoyage du filtre à eau

7.2.2 Contrôle du niveau d'huile

Un filtre destiné à empêcher la pénétration de particules de saleté grossières dans la pompe est monté dans l'admission d'eau.

1. Dévissez le raccord rapide si un tel a été monté.

2. Retirez le filtre et rincez-le. Remplacez-le s'il est en- dommagé.

3. Contrôle du niveau d'huile. Lorsque le nettoyeur est posé sur un sol plat, le niveau d'huile doit être supérieur au niveau MIN (A) lorsque l'huile est froide.

B

1. Si nécessaire, ajouter de l'huile. Remplir jusqu'au niveau MAX (B).

7.2.3 Vidange d'huile 1. Avant de changer l'huile,

de changer l'huile,

faire chauffer le nettoyeur.

1. Retirer le capot.

1. Desserrer et retirer le bouchon de vidange (C). L'aimant du bouchon doit être nettoyé à l'aide d'un chiffon/d'une serviette afin d'éliminer les particules métalliques. Verser l'huile dans un récipient adapté (min. 1 litre) et l'éliminer conformément aux réglementations locales en vigueur.

REMARQUE :

De l'huile pour pompe spéciale est requise si le nettoyeur est utilisé à proximité d'aliments. Veuillez consulter votre reven- deur Nilfisk.

1. Remettre le bouchon de vidange et rajouter de l'huile conformément au chapitre 9.4 Caractéristiques techniques.

2. Le niveau d'huile doit être supérieur au niveau MAX du réservoir d'huile lorsque le nettoyeur est posé sur un sol plat. Remplir jusqu'au niveau MAX (B).

3. Remettre le capot.

8 Suppression de dérangements

Dérangement Cause Suppression
Chute de pression • Air dans le système • Purger l'air du système• Buse HP obstruée/usée • Nettoyer/remplacer la buse HP• Réservoir de détergent vide • Vider le réservoir à détergent ou placer le détergent sur la position « 0 ».		en actionnant plusieurs fois le pistolet à de brefs intervalles, mettre éventuellement la machine en marche un court instant, sans que le tuyau haute pression soit raccordé
Fluctuations de pression • La pompe aspire de l'air (possible seulement en mode d'aspiration)• Manque d'eau • Ouvrir le robinet d'eau• lexible d'arrivée d'eau trop long ou de section trop petite• Manque d'eau dû au colmatage du filtre à eau• Manque d'eau dû à l'inobservation de la hauteur d'aspiration max. permise	• Contrôler l'étanchéité à l'air du groupe d'aspiration d'eau• Utiliser un robinet d'eau qui peut fournir le débit d'eau ( Q_max ) requis par la machine.• Nettoyer le filtre à eau dans la prise d'eau (ne jamais travailler sans filtre !)• Voir notice d'utilisation
Le moteur ne démarre pas lors de la mise en marche	• Fiche pas branchée correctement, coupure du courant• Niveau d'huile trop faible• Le fusible de secteur a déclenché• La protection contre la surcharge a réagi à cause d'un échauffement ou d'une surcharge du moteur	• Contrôler la prise, le cordon et l'interrupteur et, le cas échéant, les faire remplacer par un électricien expérimenté.• Contrôler le niveau d'huile/Ajouter de l'huile• Réenclencher le fusible de secteur• Faire vérifi er que la tension d'alimentation correspond à celle de l'appareil. Arrêter l'appareil et le laisser refroidir au moins 3 minutes
Le moteur ronfl e sans démarrer lors de la mise en marche	Tension du réseau trop faible, ou défaillance de phasePompe bloquée ou gelée • S'adresser au service après-vente Nilfi skCâble de rallonge trop long ou de section trop petite	Faire contrôler le raccordement électriqueasser au service après-vente Nilfi skUtiliser un câble ayant la bonne longueur et la bonne section
Le moteur s'arrête • La protection	contre la surcharge a réagi à cause d'un échauffement ou d'une surcharge du moteurBuse haute pression encrassée	Faire vérifi er que la tension d'alimentation correspond à celle de l'appareil. Arrêter l'appareil et le laisser refroidir au moins 3 minutesRemplacer la buse haute pression
Pas de détergent •	Réservoir à détergent videLe bouchon de la tête de buse FlexoPowerPlus ne se trouve pas sur la position basse pressionLa lance double n'est pas réglée sur basse pressionL'injecteur est sale ou le tu-yau d'aspiration est bouché	Vider le réservoir à déter-gentRégler le bouchon sur bas-se pressionRégler la lance double sur basse pressionProcéder à un nettoyage

9 Divers

9.1 Affectation de la machine au recyclage

Rendez immédiatement inutilisable l'appareil qui ne sert plus.

- Débranchez la fiche secteur et sectionnez le cordon. Ne jetez pas les appareils électriques dans les ordures ménagères ! D'après la directive européenne 2012/19/EU sur les déchets d'équipements électriques et électroniques usés, les appareils électriques doivent faire l'objet d'une collecte sélective et d'un recyclage écologique.

Pour toutes questions, veuillez vous adresser à l'administration de votre commune ou au revendeur le plus proche.

9.2 Garantie La garantie et les prestations couvertes sont régies par nos Conditions générales de vente.

Sous réserve de modifications impliquées par des innovations techniques.

9.3 Déclaration de Nilfi sk A/S

conformité CE

Kornmarksvej 1 DK-2605 Broendby DANEMARK

Déclarons que les produits : HPW - Professional - Mobile - EI Description : 220V/440V, 230/400V, 230V, 400V, 200V, 50/60Hz, IPX5 Type: MC 5M, MC 6P, MC 7P

sont conformes aux exigences des normes ci-après :

EN 60335-1:2012+A11:2014 EN 60335-2-79:2012 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-11:2000

Selon les dispositions des directives : 2006/42/CE 2014/30/UE 2000/14/CE - Procédure d'évaluation de la conformité d'après l'Annexe V.

- Niveau de puissance acoustique mesuré : 68-80 dB(A); - Niveau de puissance acoustique garanti : 82-93 dB(A)

Hadsund, 23-6-2016

Bâtiment C3/C4 Gebouw

Bruxelles 1070

Tel.: [phone]

www.nilfi sk.be

BRAZIL

Nilfi sk do Brasil

Av. Eng. Luis Carlos Berrini, 550

40 Andar, Sala 03

SP - 04571-000 Sao Paulo

Tel.: [phone]

www.nilfi sk.com.br

CANADA

26 Avenue de la Baltique

Villebon sur Yvette

91978 Courtabouef Cedex

Tel.: [phone]

www.nilfi sk.fr

GERMANY

Nilfi sk GmbH
