Marque	Whirlpool
Modèle	W2I HD524 AS
Type de produit	Lave-vaisselle encastrable
Capacité	14 couverts standard
Programmes	Eco 50°, Intensif 65°, 6e Sens 55°, Lavage et séchage rapide 50°, Rapide 28' 50°, Silencieux 50°, Antibactérien 65°, Prélavage, Auto-Nettoyant 65°
Options	Demi-charge, Départ différé (1-12 h), Pastille
Consommation d'énergie (programme Eco)	0,95 kWh/cycle
Consommation d'eau (programme Eco)	9,5 L/cycle
Durée du programme Eco	3 h 35 min
Adoucisseur d'eau	Oui, avec réservoir de sel
Niveau sonore	Non spécifié
Dimensions (L x P x H)	Non spécifié
Poids	Non spécifié
Alimentation	Non spécifié
Type de détergent	Poudre, liquide ou tout-en-un (pastille)
Panier supérieur	Avec volets pliables et positions ajustables
Panier inférieur	Avec supports rabattables
Panier à couverts	Oui, avec grilles supérieures
Nettoyage	Filtre et bras d'aspersion amovibles
Sécurité	Consignes de sécurité incluses
Pièces de rechange	Disponibles jusqu'à 7-10 ans selon règlement
Service après-vente	Coordonnées dans le livret de garantie

FOIRE AUX QUESTIONS - W2I HD524 AS WHIRLPOOL

Comment remplir le réservoir de sel ?

Retirez le panier inférieur, dévissez le bouchon du réservoir (sens antihoraire). La première fois, remplissez d'eau, puis ajoutez le sel jusqu'au bord (environ 1 kg) à l'aide de l'entonnoir. Essuyez les résidus et revissez fermement. Lancez immédiatement un cycle de lavage.

Comment régler la dureté de l'eau ?

Le réglage de la dureté de l'eau s'effectue via le panneau de commande. Consultez le guide d'utilisation quotidienne pour les étapes précises. Un réglage incorrect peut affecter les performances de lavage.

Quel programme choisir pour une vaisselle très sale ?

Le programme Intensif 65° est recommandé pour la vaisselle très sale, notamment les poêles et casseroles. Il offre un lavage puissant à haute température.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié. Si l'afficheur indique H6, le tamis du tuyau d'arrivée est obstrué : nettoyez-le. Éteignez et rallumez l'appareil, puis relancez un programme.

Comment nettoyer les filtres ?

Retirez l'ensemble filtre situé au fond de la cuve. Nettoyez-le sous l'eau courante en retirant les résidus. Ne retirez jamais la protection de la pompe (détail noir). Replacez correctement les filtres.

Comment utiliser l'option demi-charge ?

Appuyez sur la touche Demi-charge (1/2) si vous avez peu de vaisselle. Cette option réduit la consommation d'eau, d'électricité et de détergent. Pensez à réduire de moitié la quantité de détergent.

Pourquoi le voyant de liquide de rinçage est-il allumé ?

Le voyant indique que le distributeur de liquide de rinçage est vide. Ouvrez le distributeur (généralement près du distributeur de détergent) et versez du liquide de rinçage jusqu'au repère. Ne versez jamais le liquide directement dans la cuve.

Comment charger les couteaux en sécurité ?

Placez les couteaux et autres ustensiles tranchants dans le panier à couverts, la pointe vers le bas, ou horizontalement dans le compartiment rabattable du panier supérieur. Cela évite les blessures lors du chargement et du déchargement.

Que signifie le code d'erreur H6 ?

Le code H6 indique un problème d'arrivée d'eau. Vérifiez que le robinet est ouvert, que le tuyau d'arrivée n'est pas plié et que le tamis du tuyau n'est pas obstrué. Nettoyez le tamis si nécessaire et redémarrez l'appareil.

Quelle est la durée du programme Eco ?

Le programme Eco 50° dure environ 3 heures 35 minutes. Cette durée peut varier en fonction de la température de l'eau, de la charge et d'autres facteurs.

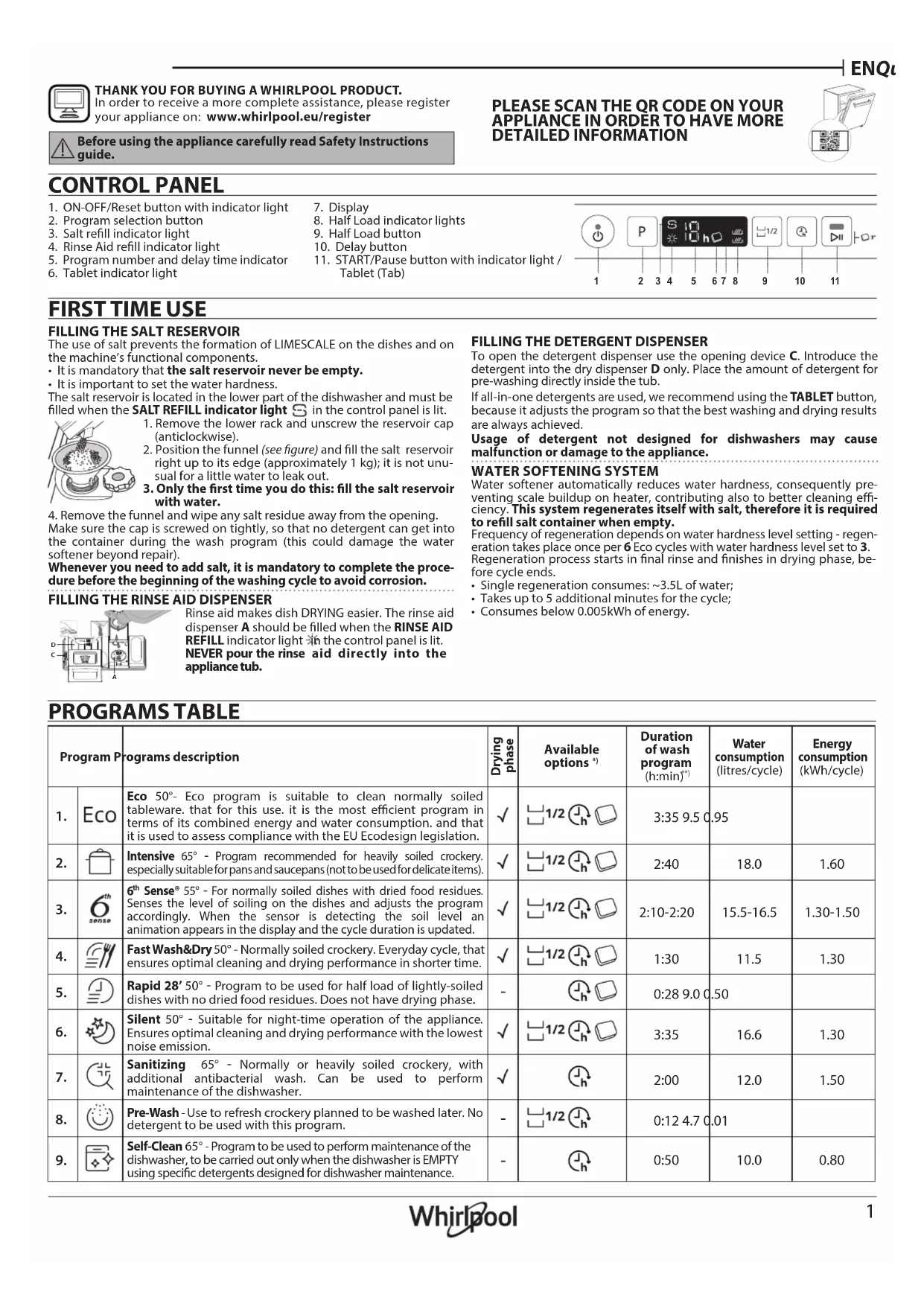

MODE D'EMPLOI W2I HD524 AS WHIRLPOOL

Afin de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur on: www.whirlpool.eu/register

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

MERCI DE SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OBTENIR DES INFORMATIONS PLUS DETAILLÉES.

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt / Réinitialisation avec le voyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rinçage

5. Voyant pour le numéro du programme et le retard réglage

6. Voyant Pastille

7. Affichage
8. Voyant Demi-charge
9. Touche Demi-charge
10. Touche Différé
11. Touche Départ / Pause avec le voyant / Pastille

PREMIÈRE UTILISATION

REMLIR LE RÉSERVOIR DE SEL

L'utilisation de sel empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

• Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÊTRE VIDE.

- Il est important de régler la dureté de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et il doit être rempli quand le voyant NIVEAU DE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.

3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.

4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

REMLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE ※ est allumé à l'écran.

Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

REMLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les meilleurs résultats de lavage et séchage

L'utilisation d'un détergent non-conçu pour les lave-vaisselles peut provoquer un dysfonctionnement ou des dommages à l'appareil.

SYSTÈME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 Cycles ECO avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération débute lors du rinçage final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme : \~3,5 L d'eau ;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle ;
• Consomme moins de 0,005 kWh d'énergie.

TABLEAU DES PROGRAMMES

Programme		Description des programmes	Séchage	Options disponibles*)	Durée du programme de lavage (h:min)**	Consom- mation d'eau (l/cycle)	Consom- mation d'énergie (kWh/cycle)
1.	Eco	Éco 50°- Le programme Eco est adapté pour nettoyer la vaisselle nor- malement sale, et pour cette utilisation, c'est le programme le plus effi- cace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européenne en matière d'éco-conception.	√		3:35 9,5 0,95
2.		Intensif 65° - Programme conseillé pour une vaisselle très sale, particu- lièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).	√		2:40	18,0	1,60
3.		6 ^th Sense® 55° - Pour la vaisselle normalement sale avec des résidus de nour- riture secs. Détermine le degré de saleté de la vaisselle et règle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparaît sur l'afficheur et la durée du cycle est mise à jour.	√		2:10-2:20	15,5-16,5	1,30-1,50
4.		Lavage et séchage rapide 50° - Vaisselle sale. Cycle quotidien, assure un rende- ment de nettoyage optimal et des performances de séchage en moins de temps.	√		1:30	11,5	1,30
5.		Rapide 28' 50° - Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.	-		0:28 9,0 0,50
6.		Silencieux 50° - Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.	√		3:35	16,6	1,30
7.		Antibactérien 65° - Vaisselle sale ou très sale, avec lavage antibactérien supplémen- taire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.	√		2:00	12,0	1,50
8.		Prélavage - Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard.N'utilisez pas de détergent avec ce programme.	-		0:12 4,7 0,01
9.		Auto-Nettoyant 65° - Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réali- ser uniquement lorsque le lave-vaisselle est VIDE en utilisant des déter- gents spécifiques conçus pour l'entretien du lave-vaisselle.	-		0:50	10,0	0,80

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail]. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes.

*) Les options ne peuvent pas toutes être utilisées en même temps.
**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE). Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant dignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

1/2 DEMI-CHARGE - S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du détergent. N'oubliez pas de réduire la quantité de détergent de moitié.

DIFFÉRÉ -Le début du programme peut être retardé pour une période entre 1 et 12 heures. La fonction DIFFÉRÉ ne peut pas réglée une fois le programme en cours.

PASTILLE - Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

CHARGEMENT DES PANIERS

CAPACITÉ : 14 réglages en place standards.

PANIER SUPÉRIEUR

(exemple de chargement du panier supérieur)
Chargez la vaisselle délicate et légère: verres, tasses, soucoupes, saladiers bas.

VOLETS PLIA- BLES AVEC POSITIONS AJUSTABLES

PANIER INFÉRIEUR

(exemple de chargement du panier inférieur)

Pour les poèles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques,

ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.

PANIER À COUVERT

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des

bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou placés à l'horizontale dans le compartiment rabattable sur le panier supérieur.

NETTOYAGE ET ENTRETIEN

Plus d'informations dans le Guide D'utilisation Quotidienne sur le site Internet.

NETTOYER L'ENSEMBLE FILTRE NETTOYER LES BRAS D'ASPERSION

Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

DÉPANNAGE

Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.

Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livret de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÈMES CAUSES	POSSIBLES SOLUTIONS
L'eau n'arrive pas au lave-vaisselle.L'afficheur indique : H, 6et le voyant MARCHE/ARRET clignote rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.Le tuyau d'arrivée est plié.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaisselle et relancez-le.
	Le tamis dans le tuyau d'arrivée d'eau est obstrué: il est nécessaire de le nettoyer.	Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrez le programme.
Le lave-vaisselle termine le cycle prématurémentL'afficheur indique : 15 et le voyant MARCHE/ARRET clignote rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.De l'air est présent dans l'alimentation en eau.	Vérifiez si l'extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air si nécessaire.Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laissant entrer de l'air.

Vous trouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits: • En utilisant le QR code sur votre produit.

• En visitant notre site web docs.whirlpool.eu et parts-selfservice.whirlpool.com
- Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.
Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend également l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
