WAP24360FF - Aperitif et boissons SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur
Installation	Murale
Consignes de sécurité	Respecter les consignes pour éviter les risques d'électrocution et d'incendie
Surface d'installation recommandée	Non précisé
Éléments fournis	Unité intérieure, unité extérieure, télécommande, supports de fixation, flexible de raccordement
Longueur des flexibles et du cordon	Flexibles jusqu'à 3 mètres, cordon d'alimentation standard
Retrait des brides de transport	Obligatoire avant mise en service
Raccordement des flexibles	Étapes détaillées avec vérification des joints
Évacuation de l'eau de condensation	Par flexible d'évacuation prévu
Alimentation électrique	Non précisé, respecter les normes locales
Entretien	Nettoyage régulier des filtres recommandé
Consommation énergétique	Non précisé
Niveau sonore	Non précisé
Température de fonctionnement	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - WAP24360FF SIEMENS

Que faire si ma machine ne démarre pas ?

Vérifiez que la machine est correctement branchée à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Comment résoudre un code d'erreur sur l'écran ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique, comme un blocage ou un problème d'arrivée d'eau.

Pourquoi ma machine fait-elle du bruit pendant le lavage ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou par un déséquilibre de la charge. Vérifiez le tambour et redistribuez le linge si nécessaire.

Comment nettoyer le filtre de ma machine ?

Localisez le filtre, généralement situé à l'avant de la machine, ouvrez-le et retirez les débris. Rincez-le à l'eau claire avant de le remettre en place.

Quelle est la meilleure température pour le lavage des vêtements délicats ?

Il est recommandé de laver les vêtements délicats à une température maximale de 30 °C pour éviter d'endommager les tissus.

Que faire si la machine ne vidange pas l'eau ?

Vérifiez le filtre de vidange et le tuyau d'évacuation pour vous assurer qu'ils ne sont pas bouchés. Si le problème persiste, contactez un technicien.

Puis-je laver des vêtements en laine dans cette machine ?

Oui, mais assurez-vous d'utiliser le programme spécial pour les lainages afin de protéger les fibres.

Comment régler l'heure de début différé ?

Sélectionnez votre programme de lavage, puis utilisez la fonction de départ différé pour choisir le temps d'attente souhaité avant le démarrage de la machine.

Que faire si ma machine ne prend pas de détergent ?

Assurez-vous que le tiroir à détergent n'est pas obstrué et que vous utilisez le bon type de détergent. Vérifiez également que le tiroir est correctement inséré.

Comment économiser de l'énergie lors des lavages ?

Privilégiez les programmes à basse température et chargez la machine au maximum sans surcharger pour optimiser l'efficacité énergétique.

MODE D'EMPLOI WAP24360FF SIEMENS

• Le lave-linge est lourd. Faites preuve de prudence en le soulevant.
  Attention : les flexibles peuvent éclater ou se rompe s'lls sont exposés au gel . N'installez pas le lave-linge dans un lieu exposé au gel ou à l'air libre .
• Sous peine de déteriorations, ne soulevez pas le lave-linge par ses parties saillantes (par le hiblot, par exemple).
• Outre les consignes enoncées ici, vous aurez peut-être à respecter certaines prescriptions particulieures imposées par vos compagnies distributrices d'eau et deelectricité.
• En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
• Dispossez les flexibles et le cordon de manière à éviter tout risque de chute.

Mise au rebut respectue de l'environnement

• Mettez l'emballage au rebut en respectant l'environnement.

Cet apparéel a été labellisé conformément à la directive europeenne 2002/96/CE relative aux déchets d'équipements électriques et Electroniques (DEEE).

La directive définit des dispositions-cadres pour la reprise et le recyclage des apparéels usagés au sein des pays de l'UE.

Surface d'installation

• Le lave-linge doit se trouver bien d'aplomb. Sinon, il risque de se déplacer tout seul.
• Le lave-linge doit reposer sur une surface dure et plane.
• Il est déconseilé de l'instructor sur un sol ou un revêtement de sol mou.

Installation sur un socle

• Immobilisez impératifement les pieds du lave-linge au moyen de pattes de retenue *.

• Ref. WMZ 2200, WX 9756, CZ 110600, Z 7080X0

Installation sur un plancher en bois

• Installlez le lave-linge de préférence dans un angle de la pierce.
• Sur le plancher, vissez un panneau de bois résistant à l'eau (épaisseur 30 mm min.).
  Immobilisiez imperatifement les pieds du lave-linge avec des pattes de fixation * Ref. ci-dessus

Si l'appareil doit être installé sur un socle avec tiroir*

Installation de l'appareil sous un plan de travail/encastrement

Installation de l'appareil sous un plan de travail/encastrement avant le raccordement au secteur.

Installation dans une cuisine intégrée (sous un plan de travail ou encastrement)

• La niche doit mesurer 60~cm de largeur.

• N'installé le lave-linge que sous un plan de travail continu, fermement relié aux placards voisins.

Montage sous un plan de travail

Risque d'électrocution!

• En lieu et place du capot supérieur d'origine, faites installer imperatifement un capot en tôle * par un spécialiste.
• Ref. WMZ 2043, WZ 20430
• La niche doit mesurer 60 cm de largeur.

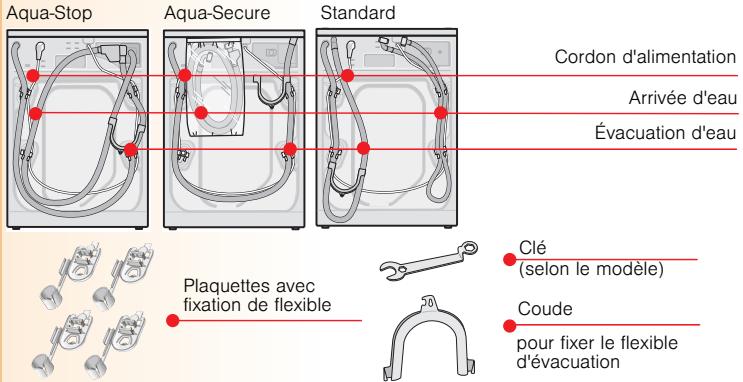

Éléments fournis

selon le modele

L'humidité du tambour est due au contrôle final effectué en urine.

Pierre requise supplémentaire en fonction du branchement

• 1 collier de 0 24-40 mm (en vente dans le commerce spécialisé) pour raccordement sur siphon Page 4; Raccordement des flexibles.

Outils nécessaires

• Niveau à bulle pour la mise à niveau.
• Clés de

13: pour dévisser les brides de transport -> Page 3
17 : pour ajuster les pieds de l'appareil -> Page 5

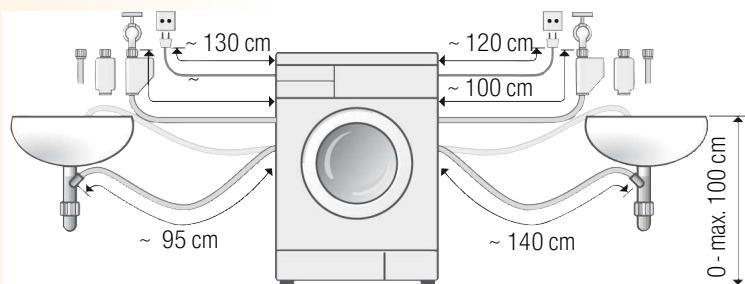

Longueur des flexibles et du cordon selon le modele

Branchements sur la gauche

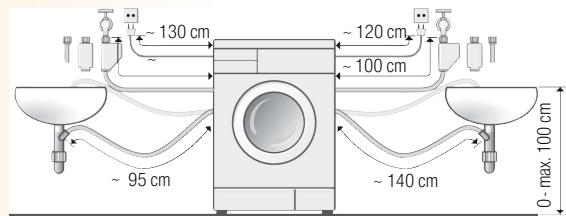

Branchements sur la droite

Remarque : l'utilisation des fixations de flexible réduit la longueur de flexible !

Disponible auprès des revendeurs spécialisés/du service après-vente

• Rallonge pour flexible d'arrivee d'eau froide ou Aqua-Stop (env. 2,50 m). Ref. WMZ2380, WZ10130, CZ11350, Z7070X0
• Flexible d'arrivée d'eau plus long (env. 2,20 m) pour modulo standard.

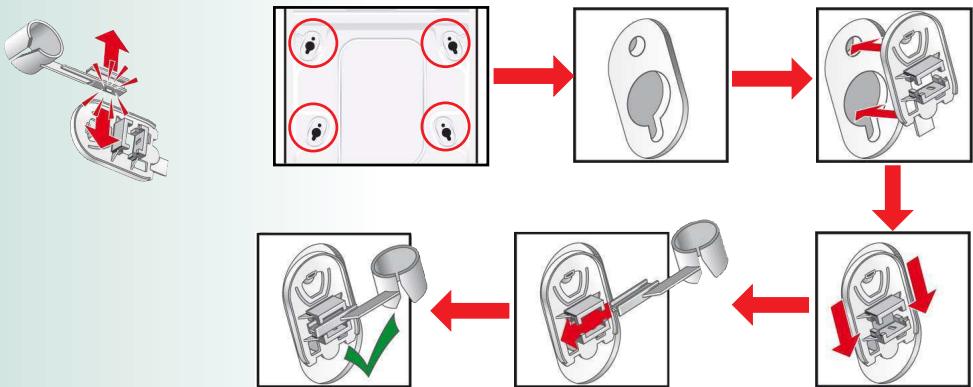

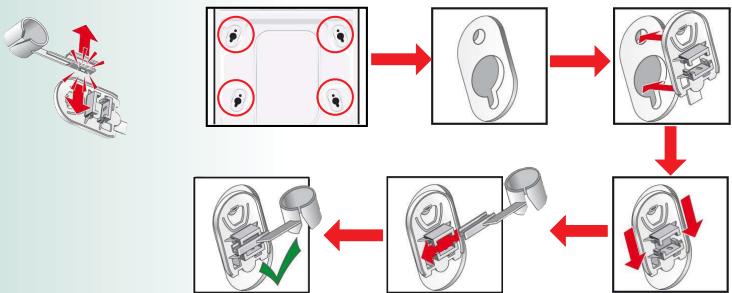

Retrait des brides de transport

Avant la première utilisation, enlevez imperativement les 4 brides de transport et rangez-les.
Si vous doivent transporter l'appareil par la suite, remontez impérativement les brides de transport pour éviter de l'endommager. Page 6
Conservez les vis vissees sur les douilles.

1. Sortez les flexibles des fixations et du coude (selon le modele). Enleve le coude.

1. Desserrez et enlevez les 4 vis des brides de transport.

1. Retirez le cordon d'alimentation des fixations. Enlevez les douilles.

1. Introduisez les plaquettes. Bloquez-les en appuyant. Introduisez les fixations de flexible.

1. Fixez les flexibles aux fixations.

Raccordement des flexibles selon le modele

Risque d'électrocution! Ne plongez jamais l'Aqua-Stop dans l'eau (ce dispositif de sécurité compte une vanne électric).
Pour évier touteuite et tout dégât des eaux, respectez imperativement les consignes de ce chapitre.
- Attention: ne faites fonctionner le lave-linge qu'avec de I'eau potable froide.
- Ne le raccordez pas au mélangeur d'un chauffe-eau à écoulement libre.
- Utilisé uniquement le flexible d'arrivée d'eau fourni ou acheté auprès d'un spécialiste habilité. N'utilise pas de flexible usage.
- En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.

Arrivée d'eau

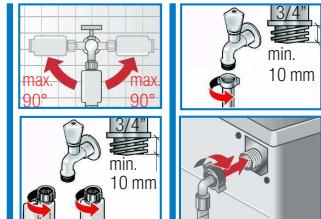

Flexible d'arrivée d'eau :

Attention: veillez à ne pas le plier, l'alterer ou l'entailler

(sa résistance ne serait plus garantie).

Pression d'eau domestique optimale : 100 à 1 000 kPa (1 à 10 bars)

• Robinet grand ouvert, il doit couler au moins 8 l par minute.
• Si la pression de l'eau est plus élevé, il faut intercaler un réducteur de pression.

Modèle : Aqua-Stop

Aqua-Secure

1. Raccordez le flexible d'arrivée d'eau au robinet d'eau.

Attention: serrez les raccords à la main uniquement.

1. Ouvrez le robinet d'eau avec précaution et vérifie l'étanchéte des points de raccordement.

Attention: au niveau du raccord, l'eau est sous pression

Evacuation d'eau

Flexible d'évacuation d'eau :

Attention: ne pliez pas et n'etirez pas le flexible.

Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'égout :

0-max.100cm

Evacuation dans une vasque de lavabo :

Attention: fixez le flexible d'évacuation pour l'empêcher de glisser hors du lavabo.

Attention : veiliez à retarder le bouchon obturant l'orifice d'écoullement de la vasque. Pendant la vidange, vérifie que l'eau s'écoule suffisamment vite par l'orifice du lavabo. L'extrémité du flexible d'évacuation ne doit en peu cas être immergée dans l'eau de vidange ! Dans le cas contraire, l'eau de vidange risque de refrier dans le lave-linge !

Evacuation dans un siphon :

Attention : au niveau du raccord, mettez un collier de Ø 24-40 mm (en vente dans le commerce spécialisé).

Évacuation dans un tube en plastique avec manchon en cautchouc ou dans une bouche:

Attention: fixez le flexible d'évacuation pour l'empêcher de glisser hors du lavabo.

Mise à niveau

Si le lave-linge n'est pas parfaitement d'aplomb, il risque de faire beaucoup de bruit, de générer des vibrations et de se « déplacer » tout seul!

Ajustez le lave-linge à l'aide d'un niveau à bulle

1. Desserrez les contre-écrous dans le sens des aiguilles d'une montre à l'aide d'une clé.
2. Tournez les pieds de l'appareil pour modifier sa hauteur. Attention: les quatre pieds doivent etre bien a meme le sol. Le lave-linge ne doit pas pouvoir bouger! Contrôlez le niveau du lave-linge à laide d'un niveau a bulle et ajustez-le si nécessaire.

1. Serrez le contre-écrou contre la carrosserie de l'appareil.
   Ce faisant, maintenez le pied et veillez à ce que sa hauteur ne change pas.
   Attention : les contre-écrous des quatre pieds doivent être fermement visés contre la carrosserie de l'appareil !

Branchement électrique

Ne branchez le lave-linge qu'a une prise de courant alternatif avec terre, instalée selon les normes.
La tension du secteur et la tension indiquée sur le lave-linge (plaque signalétique) doivent concorder.
Les données de branchement et l'ampération nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.

Assurez-vous que :

• la prise du lave-linge et la prise murale s'emboitent parfaitement l'une dans l'autre.
• la section des fils est suffisante.
• le système de mise à la terre est installé selon les normes.

Confiez le replACEMENT du cordon d'alimentation (le cas échéant) uniquement à un électricien qualifié.

Des cordons de rechange sont disponibles auprès du service après-vente.

N'utilisez pas de blocs multiprises ni de rallonges.

Si sua disjoncteur est un disjoncteur differentiel, il doit impertativement arborer le symbole : [x]. Seul ce symbole garantit le respect des directives actuelles.

Prise de l'appareil :
- Ne la branchez et débranchez jamais avec les mains mouillées.
- Ne la débranchez jamais en tirant sur le cordon.
- Ne la débranche jamais lorsque l'appareil fonctionne.

Fabricant -> Notice d'utilisation

Transport, déménagement par ex.

Avant de transporter le lave-linge :

1. Fermez le robinet d'eau.
2. Vidangez'eau de lavage restée dans l'appareil. Notice d'utilisation ; Maintenance - Pompe de vidange
3. Mettez le flexible d'arrivee d'eau hors pression. Notice d'utilisation ; Maintenance - Filtre au niveau de l'arrivalde'eau.
4. Debranche la prise du lave-linge
5. Demontez les flexibles.

2 Mise en place des brides de transport :

1. Retirez les plaquettes.

1. Placeez les 4 douilles Fixez le cordon d'alimentation aux fixations Inserez les vis et serrez-les a fond.

Après le transport, n'oubliez surtout pas d'enlever les brides de transport ! - > Page 3

Pour empêcher que, lors du prochain lavage, de la lessive passée directement à l'égout sans avoir servi : versez 1 libre d'eau dans le compartment il et lancez le programme de vidange.

\section*{Caracteristiques techniques}

Dimensions

60× 59× 85cm

(largeur x profondeur x hauteur)

63 - 83 kg selon le modele

Poids

Raccordement au secteur

Tension nominale 220-240 V, 50 Hz

Intensité nominale 10 A

Puissance nominale 2 300 W

Pression de l'eau

100-1 000 kPa (1-10 bars)

Garantie Aqua-Stop

Valable uniquement pour les appareils équipés du dispositif Aqua-Stop

En plus de la garantie constructeur (et de la garantie revendeur), nous assuron un démodagement aux conditions suivantes:

1. Si notre système Aqua-Slop est à l'origine d'un dégât des eaux chez un particulier, nous nous engageés à compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour faire valeur un recours en garantie: l'appareil équipé de l'Aqua-Stop doit avoir été installé et raccordé de manière professionnelle, suivant les indications de notre notice ; cette condition préalable concerne également la rallonge Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées en冲动 du raccordement de l'Aqua-Stop au robinet d'eau.
4. En principe, vous n'avez pas à surveiller le fonctionnement des apparéils équipés de l'Aqua-Stop ni à le sécuriser en fermant le robinet d'eau à l'issue du lavage. Il n'y a qu'en cas d'absence prolongée de votre domicile (vacances de plusieurs semaines, par exemple) qu'il convient de fermer le robinet d'eau.

Service après-vente

Si vous ne pouvrez pas remédier vous-même au problème (→ Notice d'utilisation - Que faire si... - pages 12/13), veuillez contacter notre service après-verse. Nous nous efforcerons de couver une solution pour vous éviter le déplacement d'un technicien.

Voutrouvrez les coordonnées du service après-vente ici-même ou dans la liste ci-jointe (selon le modele).

Veuillez indiquer au service après-vente le numero de série (E-Nr.) et le numero de fabrication (FD) de cette année.

Nombre de série Numéro de fabrication

Ces indications se trouvent aux endroits suivants :

interieur du hublot/interieur de la trappe de service et dos de l'appareil.

*selon le modele

Ayez confiance en la compétence du fabricant. Faites appel à nous.

Voue aurez ainsi la garantie que la réparation est effectué par des techniciens dûment formés, avec des pièces de rechange d'origine.

Lave-linge

Notice d'installation fr

Table des matieres

Page

Consignes de sécurité. 1
■ Mise au rebut respectuese de I'environnement . . . . 1
Surface d'installation 1
■ Installation de l'appareil sous un plan de travail/encastrement 1
■ Éléments fournis 2
Longueur des flexibles et du cordon. 2
Retrait des brides de transport 3
Raccordement des flexibles 4
■Mise a niveau 5
■ Branchement électrique. 5
Transport, démenagement par ex. 6
1 Caracteristiques techniques 6
Garantie Aqua-Stop. 7

N'installez le lave-linge qu'afters lecture de cette notice !

Respectez les instructions de la notice d'utilisation

Conservez les documentations pour consultation ultérieure ou transmission (revente du matériel).

• Le lave-linge est lourd. Faites preuve de prudence en le soulevant.
• Attention : les flexibles peuvent éclater ou se rompre s'ils sont exposés au gel. N'installez pas le lave-linge dans un lieu exposé au gel ou à l'air libre.
• Sous peine de déteriorations, ne souvez pas le lave-linge par ses parties saillantes (par le hublot, par exemple).
• Outre les consignes énoncées ici, vous aurez peut-être à respecter certaines prescriptions particulières imposées par vos compagnies distributrices d'eau et d'électricité.
• En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.
• Disposez les flexibles et le cordon de maniere à éviter tout risque de chute.

Mise au rebut respectueuse de l'environnement

• Mettez l'emballage au rebut en respectant l'environnement.
• Cet apparéil a été labellisé conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE).

La directive définit des dispositions-cadres pour la reprise et le recyclage des apparêls usages au sein des pays de l'UE.

Surface d'installation

• Le lave-linge doit se trouver bien d'aplomb. Sinon, il risque de se déplacer tout seul.
• Le lave-linge doit reposer sur une surface dure et plane.
• Il est déconseilé de l'installer sur un sol ou un revêtement de sol mou.

Installation sur un socle

• Immobilisez impératifement les pieds du lave-linge au moyen de pattes de retenue *.
• Ref. WMZ 2200, WX 9756, CZ 110600, Z 7080X0

Installation sur un plancher en bois

• Installez le lave-linge de préférence dans un angle de la pierce.
• Sur le plancher, vissez un panneau de bois résistant à l'eau (épaisseur 30 mm min.).
• Immobilisez impératifement les pieds du lave-linge avec des pattes de fixation*.
• Réf. ci-dessus

Si l'appareil doit être installé sur un socle avec tiroir*

Installation de l'appareil sous un plan de travail/encastrement

Installation de l'appareil sous un plan de travail/encastrement avant le raccordement au secteur.

Installation dans une cuisine intégrée (sous un plan de travail ou encastrement)

-La niche doit mesurer 60 cm de largeur.
- N'installé le lave-linge que sous un plan de travail continu, fermement relié aux placards voisins.

Montage sous un plan de travail

Risque d'electrocution!

• En lieu et place du capot supérieur d'origine, faites installer impératifement un capot en tôle * par un spécialiste.

• Réf. WMZ 2043, WZ 20430

-La niche doit mesurer 60 cm de largeur.

Éléments fournis

selon le modele

L'humidité du tambour est due au contrôle final effectué en usine.

Aqua-Stop

Aqua-Secure

Standard
Cordon d'alimentation
Arrivée d'eau
Evacuation d'eau

Plaquettes avec fixation de flexible

Clé
(selon le modele)
Coude
pour fixer le flexible d'évacuation

Pierre requise supplémentaire en fonction du branchement

• 1 collier de 0 24-40 mm (en vente dans le commerce spécialisé) pour raccordement sur siphon -> Page 4 ; Raccordement des flexibles.

Outils nécessaires

• Niveau à bulle pour la mise à niveau.
• Clés de

13 : pour dévisser les brides de transport - > Page 3
17 : pour ajuster les pieds de l'appareil Page 5

Longueur des flexibles et du cordon selon le modele

Branchements sur la gauche ou Branchements sur la droite

Remarque : l'utilisation des fixations de flexible réduit la longueur de flexible !

Disponible auprès des revendeurs spécialisés/du service après-vente :

• Rallonge pour flexible d'arrivée d'eau froide ou Aqua-Stop (env. 2,50 m).
  Réf. WMZ2380, WZ10130, CZ11350, Z7070X0
• Flexible d'arrivée d'eau plus long (env. 2,20 m) pour modulo standard.

Retrait des brides de transport

• Avant la première utilisation, enlevez impératifement les 4 brides de transport et rangez-les.
• Si vous devez transporte l'appareil par la suite, remontez impérativement les brides de transport pour éviter de l'endommager. -> Page 6
• Conservez les vis vissées sur les douilles.

1. Sortez les flexibles des fixations et du coude ( selon le modele). Enlevez le coude.

1. Desserrez et enlevez les 4 vis des brides de transport.

1. Retirez le cordon d'alimentation des fixations. Enlevez les douilles.

1. Introduisez les plaquettes. Bloquez-les en appuyant. Introduisez les fixations de flexible.

1. Fixez les flexibles aux fixations.

Raccordement des flexibles

selon le modele

• Risque d'électrocution! Ne plongez jamais l'Aqua-Stop dans l'eau (ce dispositif de sécurité compte une vanne électric).
• Pour éviter toute fuite et tout dégât des eaux, respectez impératifement les consignes de ce chapitre.
• Attention: ne faites fonctionner le lave-linge qu'avec de I'eau potable froide.
• Ne le raccordez pas au mélangeur d'un chauffe-eau à écoulement libre.
• Utilisez uniquement le flexible d'arrivee d'eau fourni ou achete apres d'un spécialiste habilite. N'utilise pas de flexible usage.
• En cas de doute, confiez le raccordement de votre lave-linge à un spécialiste.

Arrivée d'eau

Flexible d'arrivée d'eau :

Attention : veillez à ne pas le plier, l'alterer ou l'entailler (sa résistance ne serait plus garantie).

Pression d'eau domestique optimale : 100 à 1 000 kPa (1 à 10 bars)

• Robinet grand ouvert, il doit couler au moins 8 I par minute.
• Si la pression de l'eau est plus élevé, il faut intercaler un réducteur de pression.

Modèle : Aqua-Stop Aqua-Secure

Standard

1. Raccordez le flexible d'arrivée d'eau au robinet d'eau.

Attention: serrez les raccords à la main uniquement.

1. Ouvrez le robinet d'eau avec précaution et ver l'étanchéité des points de raccordement.

Attention: au niveau du raccord, l'eau est sous pression.

Evacuation d'eau

Flexible d'évacuation d'eau :

Attention: ne pliez pas et n'etirez pas le flexible.

Différence de hauteur entre la surface d'installation et l'orifice d'écoulement vers l'éqout :

0-max.100cm

Evacuation dans une vasque de lavabo :

Attention: fixez le flexible d'évacuation pour l'empêcher de glisser hors du lavabo.

Attention : veillez à retarder le bouchon obturant l'orifice d'écoulement de la vasque. Pendant la vidange, vérifie que l'eau s'écoule suffisamment vite par l'orifice du lavabo. L'extrémité du flexible d'évacuation ne doit enaucun cas être immergée dans l'eau de vidange ! Dans le cas contraire, l'eau de vidange risque de refluer dans le lave-linge !

Evacuation dans un siphon :

Attention : au niveau du raccord, mettez un collier de Ø 24-40 mm (en ventedans le commerce spécialisé).

Évacuation dans un tube en plastique avec manchon en caoutchouc ou dans une bouche:

Attention: fixez le flexible d'évacuation pour l'empêcher de glisser hors du lavabo.

Mise à niveau

Si le lave-linge n'est pas parfaitement d'aplomb, il risque de faire beaucoup de bruit, de générer des vibrations et de se « déplacer » tout seul !

Ajustez le lave-linge à l'aide d'un niveau à bulle

1. Desserrez les contre-écrous dans le sens des aiguilles d'une montre à l'aide d'une clé.
2. Tournez les pieds de l'appareil pour modifier sa hauteur.

Attention : les quatre pieds doivent être bien à même le sol.

Le lave-linge ne doit pas pouvoir bouger!

Contrôlez le niveau du lave-linge à l'aide d'un niveau à bulle et ajustez-le si nécessaire.

1. Serrez le contre-écrou contre la carrosserie de l'appareil. Ce faisant, maintenez le pied et veillez à ce que sa hauteur ne change pas.

Attention : les contre-écrous des quatre pieds doivent être fermement visés contre la carrosserie de l'appareil !

Branchement électrique

Ne branchez le lave-linge qu'a une prise de courant alternatif avec terre, installee selon les normes.
La tension du secteur et la tension indiquée sur le lave-linge (plaque signalétique) doit concorder.
Les données de branchement et l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique.
Assurez-vous que :

• la prise du lave-linge et la prise murale s'emboitent parfaitement l'une dans l'autre,
• la section des fils est suffisante,
• le système de mise à la terre est installé selon les normes.

Confiez le remplacement du cordon d'alimentation (le cas échéant) uniquement à un électricien qualifié.

Des cordons de rechange sont disponibles auprès du service après-vente.

N'utilisez pas de blocs multiprises ni de rallonges.

Si vous disjoncteur est un disjoncteur différentiel, il doit impératifement arborer le symbole : . Seul ce symbole garantit le respect des directives actuelles.

Prise de l'appareil :

• Ne la branchez et débranchez jamais avec les mains mouillées.
• Ne la débranchez jamais en tirant sur le cordon.
• Ne la débranchez jamais lorsque l'appareil fonctionne.

Fabricant -> Notice d'utilisation

108/9000 2634000

0

Transport, déménagement par ex.

1. Avant de transporter le lave-linge :

1. Fermez le robinet d'eau.
2. Vidangez l'eau de lavage restée dans l'appareil. -> Notice d'utilisation ; Maintenance - Pompe de vidange
3. Mettez le flexible d'arrivée d'eau hors pression. -> Notice d'utilisation; Maintenance - Filtre au niveau de l'arrivée d'eau.
4. Debranche la prise du lave-linge.
5. Demontez les flexibles.

2. Mise en place des brides de transport :

1. Retirez les plaquettes.

1. Placez les 4 douilles. Fixez le cordon d'alimentation aux fixations. Insérez les vis et serrez-les à fond.

Placez les 4 douilles. Fixez le cordon d'alimentation aux fixations. Inserez les vis et serrez-les a fond.

Pour empêcher que, lors du prochain lavage, de la lessive passé directement à l'égout sans avoir servi : versez 1 litre d'eau dans le compartment II et lancez le programme de vidange.

Caracteristiques techniques

Dimensions 60 x 59 x 85 cm (largeur x profondeur x hauteur)
Poids 63 - 83 kg selon le modele
Raccordement au secteur Tension nominale 220-240 V, 50 Hz Intensité nominale 10 A Puissance nominale 2 300 W
Pression de I'eau 100-1 000 kPa (1-10 bars)

En plus de la garantie constructeur (et de la garantie revendeur), nous assurons un dédommagement aux conditions suivantes :

1. Si notre système Aqua-Stop est à l'origine d'un dégât des eaux chez un particulier, nous nous engageons à compenser le préjudice subi.
2. La garantie de responsabilité vaut pour toute la durée de vie de l'appareil.
3. Condition préalable pour faire valor un recours en garantie : l'appareil équipé de l'Aqua-Stop doit avoir été installé et raccordé de manière professionnelle, suivant les indications de notre notice ; cette condition préalable concerne également la ballonge Aqua-Stop (accessoire d'origine). Notre garantie ne couvre pas les conduites d'arrivée ou robinetteries défectueuses situées en amont du raccordement de l'Aqua-Stop au robinet d'eau.
4. En principe, vous n'avez pas à surveiller le fonctionnement des apparils équipés de l'Aqua-Stop ni à le sécuriser en fermant le robinet d'eau à l'issue du lavage. Il n'y a qu'en cas d'absence prolongée de votre domicile (vacances de plusieurs semaines, par exemple) qu'il convient de fermer le robinet d'eau.

Service après-venture

Si vous ne pouvez pas remédier vous-même au problème (→ Notice d'utilisation - Que faire si... - pages 12/13), veuillez contacter notre service après-vente. Nous nous efforcerons de trouver une solution pour vous éviter le déplacement d'un technicien.

Voutrouvrez les coordonnées du service après-vente ici-même ou dans la liste ci-jointe (selon le modele).

Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de votre apparéil.

Numéro de série Numéro de fabrication

Ces indications se trouvent aux endroits suivants:
intérieur du hublot / interieur de la trappe de service et dos de l'appareil.
*selon le modele

Ayez confiance en la compétence du fabricant. Faites appel à nous.

Vou aurez ainsi la garantie que la réparation est effectuee par des techniciens dument formés, avec des pieces de rechange d'origine.

Lave-linge

Notice d'installation fr

Table des matieres

Consignes de sécurité. 1
■ Mise au rebut respectueuse de l'environnement 1
Surface d'installation 1
Installation de l'appareil sous un plan de travail/encastrement 1
Éléments fournis 2
Longueur des flexibles et du cordon. 2
Retrait des brides de transport 3
Raccordement des flexibles 4
Mise à niveau 5
Branchementélectrique. 5
Transport, déménagement par ex. 6
6 Caracteristiques techniques 6
Garantie Aqua-Stop 7

N'installez le lave-linge qu'après lecture de cette notice!

Respectez les instructions de la notice d'utilisation.

Conservez les documentations pour consultation ultérieure ou transmission (revente du matériel).
