Type de produit	Lampe de poche
Marque	Fenix
Modèle	TK16 V2.0
Dimensions	143 x 34 x 25.4 mm
Poids (sans batterie)	112 g
Alimentation	Batterie Li-ion 21700 Fenix ARB-L21-5000U (3.6V, 5000 mAh incluse)
LED	Luminus SST70, durée de vie 50 000 heures
Puissance maximale	3100 lumens (Turbo)
Portée maximale	380 mètres (Turbo)
Intensité maximale	36100 candelas (Turbo)
Modes d'éclairage	Eco (30 lm), Faible (150 lm), Moyen (350 lm), Fort (1000 lm), Turbo (3100 lm), Strobe
Autonomie (Turbo)	2 h 50 min
Autonomie (Fort)	2 h 10 min
Autonomie (Moyen)	43 h 20 min
Autonomie (Faible)	9 h 10 min
Résistance aux chutes	1 mètre
Étanchéité	IP68 (immersion)
Matériau du boîtier	Aluminium A6061-T8 avec anodisation dure HAIII
Lentille	Verre ultra-clair trempé avec revêtement antireflet
Couronne de frappe	Acier inoxydable cranté avec pointes brise-glaces en tungstène
Interrupteurs	Tactique arrière (rond) et fonctionnel (ovale)
Protection surchauffe	Réduction automatique de la puissance à 60 °C
Indication basse tension	Clignotement 3 fois toutes les 5 minutes en mode Eco
Entretien	Nettoyer les contacts avec un coton-tige imbibé d'alcool ; remplacer le joint torique si nécessaire
Sécurité	Ne pas diriger le faisceau vers les yeux ; attention aux brûlures
Contenu de la boîte	Lampe, batterie ARB-L21-5000U, câble USB Type-C, dragonne, étui, joint torique de rechange, manuel, carte de garantie

FOIRE AUX QUESTIONS - TK16 V2.0 Fenix

Comment allumer la lampe Fenix TK16 V2.0 ?

Pour un allumage momentané, appuyez sur l'interrupteur tactique arrière rond (pas à fond). Pour un allumage constant, appuyez à fond sur ce même interrupteur ; appuyez à nouveau pour éteindre.

Comment changer de mode de puissance ?

Lampe allumée, cliquez sur l'interrupteur fonctionnel ovale pour faire défiler les modes dans l'ordre : Eco → Faible → Moyen → Fort → Turbo. La lampe mémorise le dernier mode utilisé (sauf Strobe).

Comment activer le mode Strobe ?

Lampe allumée, appuyez sur l'interrupteur fonctionnel pendant 0,5 seconde pour passer en Strobe. Cliquez à nouveau pour revenir au mode général. Lampe éteinte, appuyez sur l'interrupteur fonctionnel pour un Strobe momentané.

Quelle batterie utiliser avec la TK16 V2.0 ?

Fenix recommande la batterie Li-ion 21700 ARB-L21-5000U incluse. Vous pouvez utiliser d'autres batteries 21700 de qualité avec circuit de protection, mais évitez les modèles non compatibles pour des raisons de sécurité.

Comment remplacer la batterie ?

Dévissez le bouchon arrière, insérez la batterie avec le pôle positif (+) dirigé vers la tête de la lampe, puis revissez le bouchon.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord l'état de la batterie : remplacez-la si nécessaire. Nettoyez les contacts avec un coton-tige imbibé d'alcool. Assurez-vous d'utiliser une batterie compatible (Fenix ARB-L21-5000U est recommandée).

Comment nettoyer la lampe ?

Nettoyez régulièrement les contacts électriques avec un coton-tige légèrement imbibé d'alcool. Si le joint torique est détérioré, remplacez-le par un modèle approuvé pour maintenir l'étanchéité.

Quelle est l'autonomie en mode Turbo ?

En mode Turbo (3100 lumens), l'autonomie est d'environ 2 heures 50 minutes (inclut la réduction de puissance due à la protection contre la surchauffe).

La lampe chauffe-t-elle en utilisation prolongée ?

Oui, surtout en mode Turbo. La lampe dispose d'une protection intelligente contre la surchauffe : elle réduit automatiquement la puissance si la température dépasse 60 °C, puis rétablit le mode Turbo après refroidissement.

Puis-je utiliser une batterie 21700 non Fenix ?

Oui, mais uniquement des batteries 21700 de qualité avec circuit de protection intégré pour réduire les risques de court-circuit ou d'explosion. Fenix recommande d'utiliser sa batterie ARB-L21-5000U pour des performances optimales.

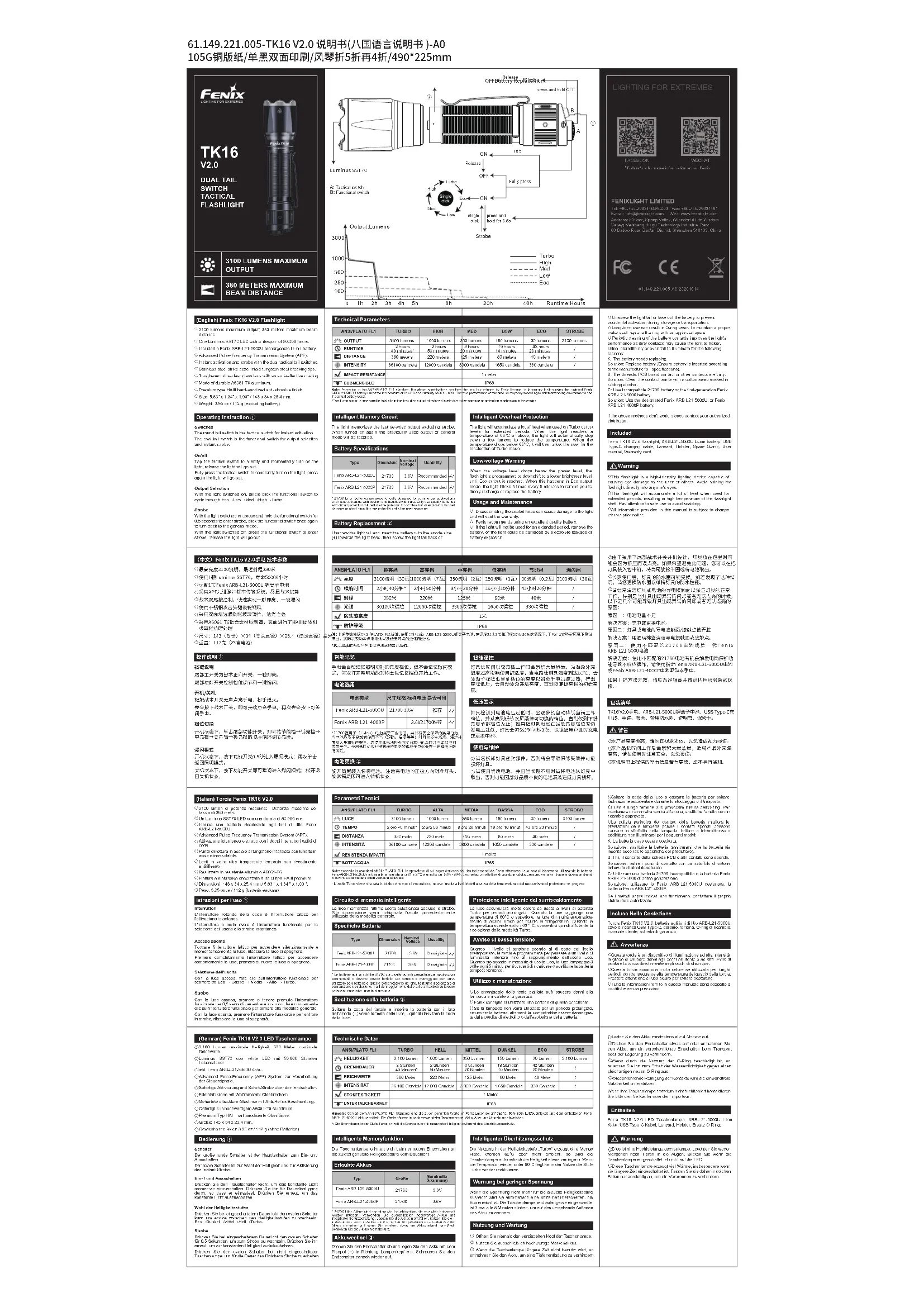

MODE D'EMPLOI TK16 V2.0 Fenix

© Puissance maxi de 31 faisceau de 380 mètres.

○ 1 LED Luminus SST70, ayant une durée de vie de 50000 heures.

○ Batterie Li-ion Fenix ARB-L21-5000U incluse.

- Système avancé de transmission de fréquence d'impulsion. - Activation instantanée et strobe par le double interrupte tactique arrière.

○ Couronne de frappe crantée en acier inoxydable incorustée de pointes brise-glaces au tungstène.

- Lentile en verre ultra-clair trempé avec un revêtement antireflet - Fabriqué en aluminium durable A6061-T8.

○ Finition Premium avec anodisation dure anti-abrasive de type HAIII.

Dimensions: 143 x 34 x 25.4 mm / 5.63" x 1.34" x 1.00".

© Poids: 112 g/5.95-oz (sans batienne).

Mode d'emploi ①

Interrupteur

L'interrupteur arrière rond est l'interrupteur tactique pour une activation instantanée.

L'interrupteur arrière ovale est l'interrupteur fonctionnel pour la sélection des modes de puissance et l'activation instantanée du strobe.

On/off

Appuyez sur l'interrupteur tactique pour activer silencieusement et momentanément la lampe, relâchez-le et la lampe s'éteindra. Appuyez à fond sur l'interrupteur tactique pour un allumage constant de la lampe, appuyez à nouveau sur celui-ci pour éteindre la lampe.

Sélection du mode de puissance

Lampe allumée, cliquez sur l'interrupteur fonctionnel pour faire défiler les niveaux de puissance dans l'ordre Eco→Faible→Moyen→Fort→Turbo.

Strobe

Lampe allumée, appuyez sur l'interrupteur fonctionnel durant 0,5 seconde pour activer le mode Strobe, cliquez à nouveau sur ce même interrupteur pour revenir au mode général.

Lampe éteinte, appuyez sur l'interrupteur fonctionnel pour activer le mode Strobe, relâchez la pression et la lampe s'étoindra.

techniques

ANSIPLATO FL1	TURBO	FORT	MOYEN FAIBE		ECO	STROBE
24 PUISANCE	3100 lumens	1000 lumens	350 lumens	150 lumens	30 lumens	3100 lumens
AUTONOMIE		2 heures 50 minutes	2 heures 10 minutes		43 heures 20 minutes	9 heures/10 minutes
PORTÉE	380 mètres	220 mètres	125 mètres	80 mètres	40 mètres	/
INTENSITE	36100 candelas	12000 candelas	3900 candelas	1650 candelas	330 candelas	/
RÉSISTANCE AUX CHUTES			1 mètre
IMMERSION			IP68

Remanque: selon la norme ANSI/PLATO FL1, les spécifications ci-dessus proviennent des résultats produits par Fenix grâce aux tests de son laboratoire en utilisant la batterie incluse Fenix ARB-L21-5000U à une température de 21 ± 3 °C et une humidité de 50% à 80%. Les performances réelles de ce produit peuvent varier en fonction deux différents environnements de travail et de la batterie utilisée.
* L'autonomie en mode Turbo est le temps cumulé de fonctionnement, y compris à puissance réduite en raison de la température ou du système de protection incorporé.

Circuit intelligent de mémoire

La lampe mémorise le dernier niveau de puissance utilisé excepté le Strobe. Lorsqu'on la rallume, le dernier niveau de puissance du mode général utilisé est réactivité.

Caractéristiques des batteries

Type	Dimensions	Voltage	Emploi
Fenix ARB-L21-5000U	21700 3.6V		Recommande	√√
		3.6V2170	Environnement	24/4

* Les batteries Li-ion 21700, conçues pour un usage commercial, sont puissantes et doivent être manipulées avec soin. Utilisez uniquement des batteries de qualité ayant un circuit de protection intégré pour réduire les risques de combustion ou d'explosion, mais les risques de courts-circuita et/ou autres dommages potentiels rélovent de la responsabilité de l'utilisateur.

Remplacement de la batterie ②

Dévissez le bouchon arrière pour insérer la batterie avec le (+) dirigé vers la tête de la lampe, puis revissez-le.

Protection intelligente contre la surchauffe

La lampe va générer une chaleur importante lorsque le mode Turbo est utilisé durant de longues périodes. Lorsque la lampe atteint la température de 60°C voir plus, la lampe va diminuer automatiquement la puissance de quelques lumens pour réduire la température. Lorsque la température sera revenue sous les 60°C, le mode Turbo pourra à nouveau être sélectionné.

Indication de basse tension

Lorsque le niveau de tension tombe en dessous du niveau prédéfini, la lampe est programmée pour passer au mode de puissance inférieur, et ce jusqu'à ce que le niveau Eco soit atteind. Lorsque cela arrive en niveau Eco, la lampe va clignoter 3 fois toutes les 5 minutes pour rappeler qu'il faut recharger ou remplacer la batterie.

Utilisation et Entretien

○ Démonter la tête, qui est scellée, de la lampe risque de l'endommager et cela annule donc la garantie.
- Pentix recommande d'utiliser une batterie d'excellente qualité. - Si la lampe n'est pas utilisée durant une longue période, retirez la batterie, car la lampe pourra être endommagée par une fuite

d'électrolyte ou une explosion de la batterie.

Dévissez le bouchon arrière ou retirez la batterie pour éviter l'allumage accidentel de la lampe durant son transport ou son stockage.

Sur le long terme, le joint torique peut se détériorer. Pour maintenir une étanchéité parfaite, remplacez-le avec un modèle approuvé.

Le nettoyage régulier des contacts améliore les performances de la lampe, car des contacts sales peuvent amener celle-ci à vaciller, à s'allumer par intermittence voir à ne pas s'allumer pour les raisons suivantes:

A: La batterie doit être changée.

Solution: Remplacer la batterie (vérifier que la batterie a été insérée conformément aux instructions du fabricant).

B: Les fils, les contacts de la carte du circuit imprimé

autres contacts sont sales.

Solution: Les nettoyer avec un coton-tige légèrement imbibé d'alcool.

C: Utilisation avec une batterie 21700 incompatible ou la

batterie Fenix ARB-L21-5000 de première génération.

Solution: Utilizz la Fenix ARB-L21-50000 designée, la bilanziario Fenix ARB-L21-4000P.

Si les recommandations ci-dessus ne fonctionnent pas, merci de contacter votre distributeur agréé.

Contenu

lampe Fenix TK16 V2.0, batterie Li-ion ARB-L21-5000U, câble de rechargement USB Type-C, dragonne, étui, joint torque de remplacement, manuel d'utilisation, carte de garantie.

Avertissement

- Cette lampe est un dispositif d'éclairage à haute intensité capable de causer des dommages aux yeux de l'utilisateur ou à d'autres personnes. Évitez de diriger la lumière dans les yeux de quiconque.

Cette lampe accumulera une chaleur élevée lorsqu'elle est utilisée pendant de longues périodes, ce qui entraîne une température élevée de son corps. Faites attention à une utilisation sûre pour éviter les brûlures.

○ Toutes les informations fournies dans ce manuel sont susceptibles d'être modifiées sans préavis.
