Adapter 301988 - Accessoire automobile THULE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'adaptation pour store de camping-car
Marque	Thule
Modèle	Adapter 301988
Utilisation prévue	Fixation d'un store Thule 4200 (3,00 m) sur VW Transporter T5/T6/T6.1 L2H1 conduite à gauche
Matériaux	Acier inoxydable (A2), plastique
Contenu du kit	Supports, vis M6 x 18 (x6), écrous M6 (x6), vis M6 x 16 (x6 + x4), vis M6 x 20 (x2), rondelles, écrous borgnes, rivets à aveugler, primer, etc.
Outils nécessaires	Clé Torx TX20 et TX30, clé Allen, perceuse, riveteuse
Poids approximatif	1,5 kg
Dimensions de l'emballage	Environ 40 x 30 x 10 cm
Installation	Pose sur la gouttière de toit, nécessite perçage pour rivets aveugles
Sécurité	Respecter les couples de serrage indiqués ; ne pas utiliser sans avoir lu la notice
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de produits agressifs
Pièces détachées	Vis et écrous de rechange disponibles auprès de Thule
Réparabilité	Les supports sont soudés ; en cas de dommage, remplacer l'ensemble
Garantie	2 ans (selon conditions Thule)
Pays de fabrication	Suède

FOIRE AUX QUESTIONS - Adapter 301988 THULE

Quels véhicules sont compatibles avec l'adaptateur Thule 301988 ?

Il est conçu pour les VW Transporter T5, T6 et T6.1 en version L2H1 (empattement long, toit haut) avec conduite à gauche. Compatible avec le store Thule 4200 de 3,00 m.

Le kit contient-il tout le nécessaire pour l'installation ?

Oui, le kit inclut tous les supports, vis, écrous, rondelles et rivets aveugles nécessaires. Un primer est fourni pour la fixation sur la gouttière. Vous aurez besoin de vos propres outils (clés Torx, Allen, perceuse, riveteuse).

Quelle est la différence entre les modèles 301986, 301988 et 301969 ?

Le 301986 est pour L1H1 (empattement court, toit haut) LHD, le 301988 pour L2H1 LHD, et le 301969 pour L2H1 RHD. Choisissez selon votre type de carrosserie et conduite.

Puis-je installer cet adaptateur sur un VW Transporter avec toit surélevé (H2 ou H3) ?

Non, cet adaptateur est prévu uniquement pour les toits de hauteur H1 (1990 mm). Pour les toits H2 (2180 mm) ou H3 (2480 mm), référez-vous au guide d'application de Thule.

Quel store puis-je fixer avec cet adaptateur ?

Il est spécifiquement conçu pour le Thule 4200 d'une largeur de 3,00 m. D'autres stores pourraient ne pas être compatibles.

L'installation est-elle difficile ?

L'installation nécessite de percer des trous dans la gouttière pour les rivets aveugles. Il est recommandé de suivre scrupuleusement la notice. Si vous n'êtes pas bricoleur, faites appel à un professionnel.

Quel poids peut supporter l'adaptateur ?

Le store Thule 4200 pèse environ 15 kg. L'adaptateur est conçu pour supporter ce poids en conditions normales d'utilisation. Ne dépassez pas la charge maximale indiquée par Thule.

Comment entretenir l'adaptateur ?

Nettoyez les supports avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient endommager le revêtement. Vérifiez régulièrement le serrage des vis.

Puis-je commander des pièces de rechange ?

Oui, les vis et écrous sont disponibles chez votre revendeur Thule. Pour les supports, contactez le service après-vente Thule.

Que faire si l'adaptateur ne s'adapte pas parfaitement ?

Vérifiez d'abord que vous avez le bon modèle pour votre véhicule. Si l'ajustement est incorrect, ne forcez pas : contactez le support Thule pour obtenir de l'aide.

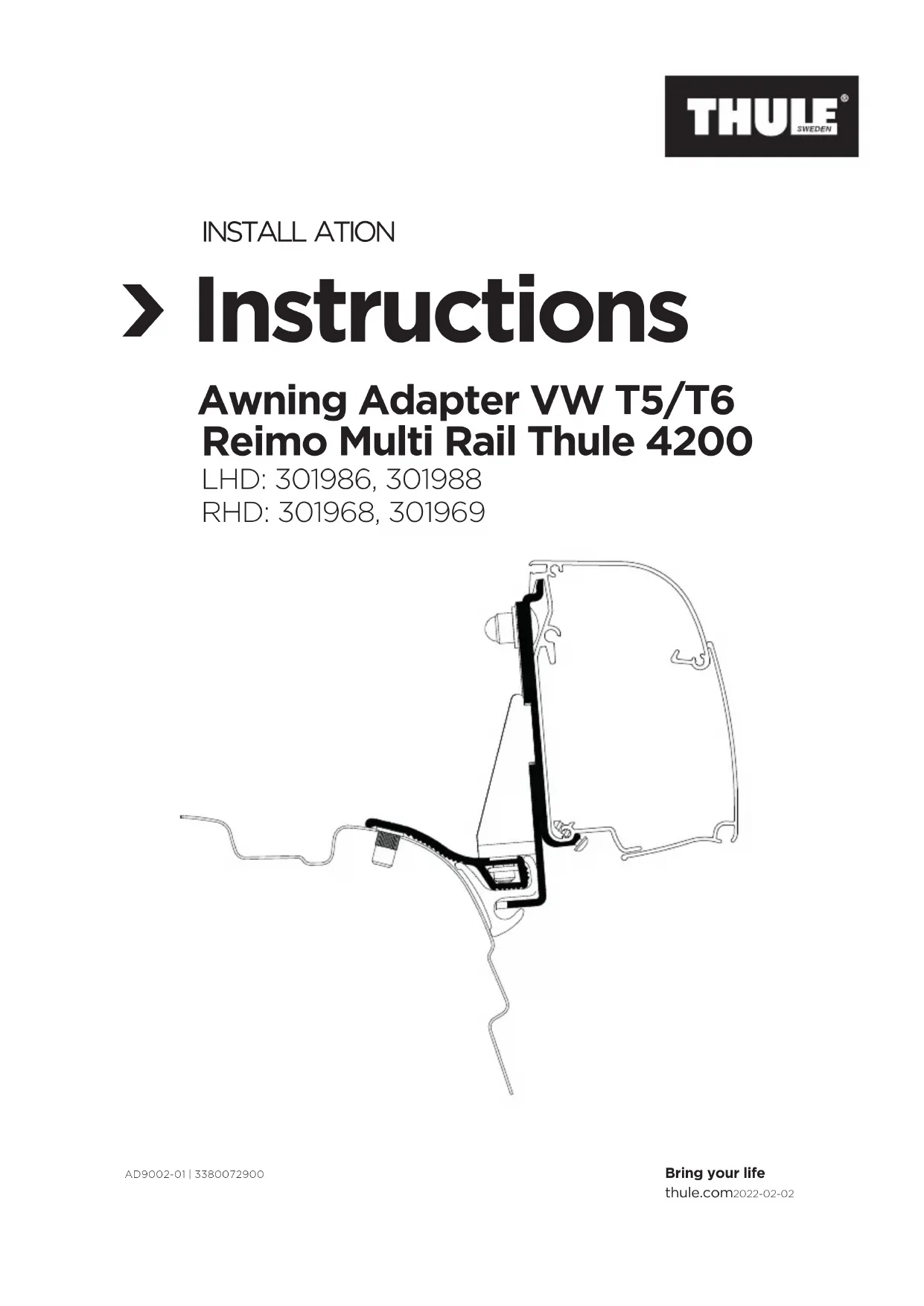

MODE D'EMPLOI Adapter 301988 THULE

INSTALLATION

> Instructions

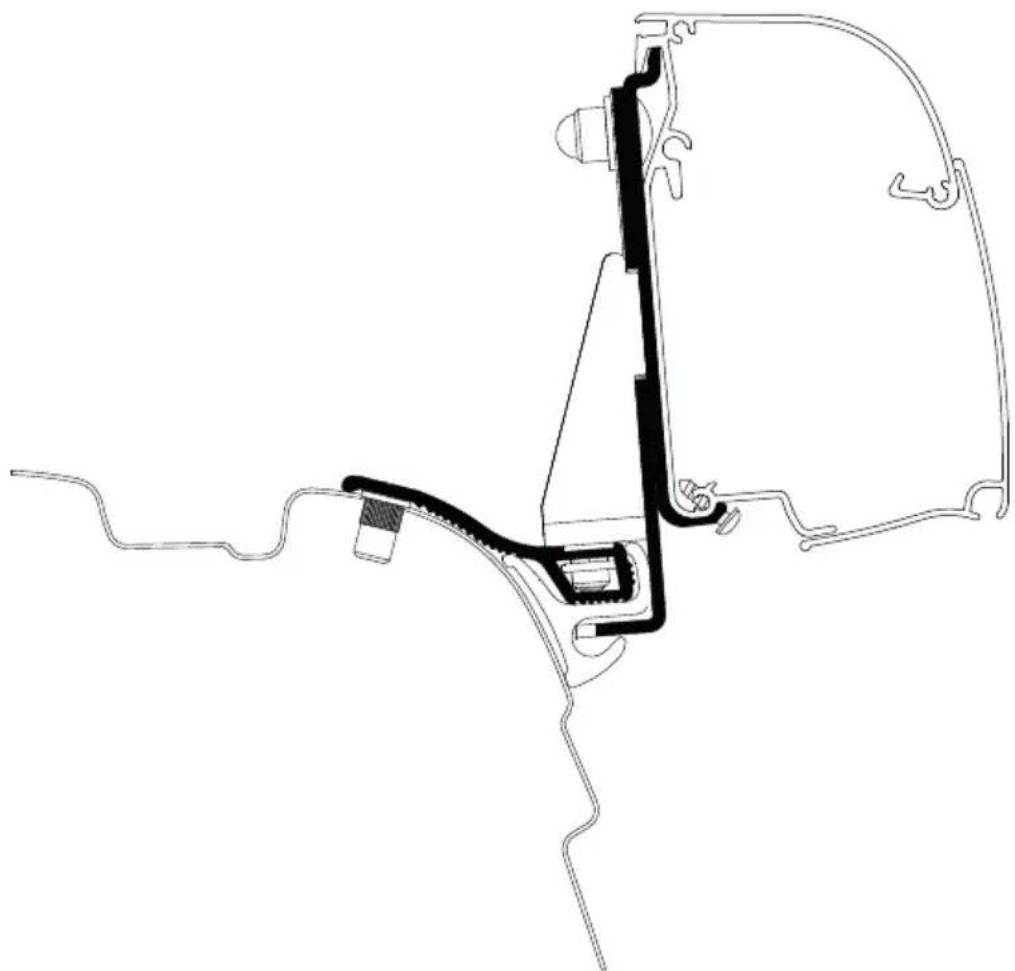

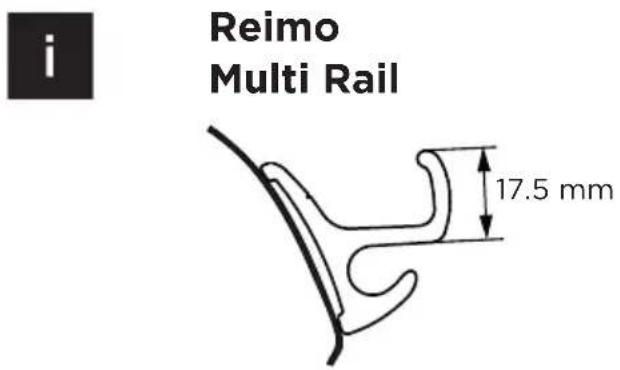

Awning Adapter VW T5/T6 Reimo Multi Rail Thule 4200

LHD: 301986, 301988

RHD: 301968, 301969

1 WARNINGS & INFO 4

Warningen & Info / waarschuwingen & info / averissements et informations / avertimenti e informazioni / advertencias e informacion / varninger & info / varoitukset ja tiedot / adversler og info / adversler og info / ostrzezenia i informacao

2 FITGUIDE 5

Anwendungstabelle / fitting table / table d'application / guida di adattamento / guia de ajuste / applikationstabell / sovellus taulukko / applikationstabel / applikasjonstabell /abela applikacji

3 CONTENT 6

Inhalt / inhoud / contenu / contento / contentido / innehäll / sisälö / indhold / innhold / zawartosc

4 TOOLS 7

Werkzeuge / gereedschappen / outils / strumenti / herramentas / verktyg / tyokalut / vaerktjoer / verktoy / narzedzia

5 INSTALLATION 8

Installation / installatie / installation / installation / instalacion / installation / asennus / installation / instalasjon / instalacja

6 RAINGUTTER INSTALLATION

Gutter Installation / Dachrinnen-Installation / Installatie goot / Installation de la gouttière / Installazione della grondaia / Instalación del canalón / Installation av dropplister / Kourun asennus / Montering af tagrende / Montering av renne / Instalacia rynienki

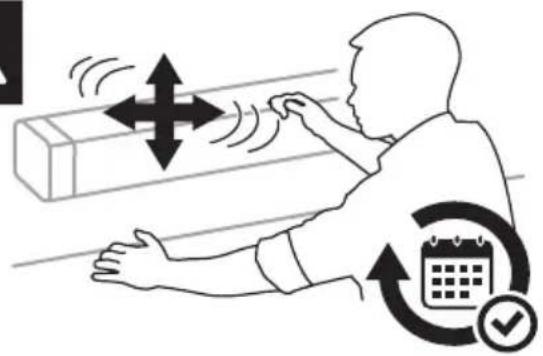

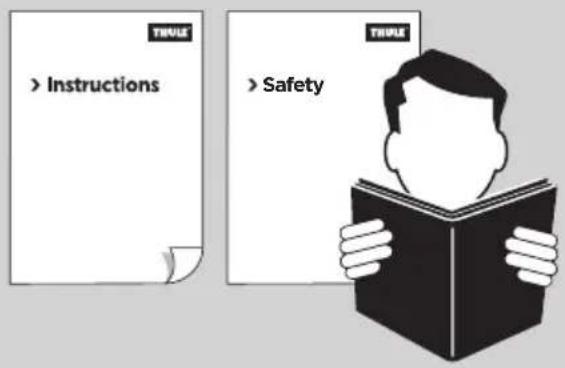

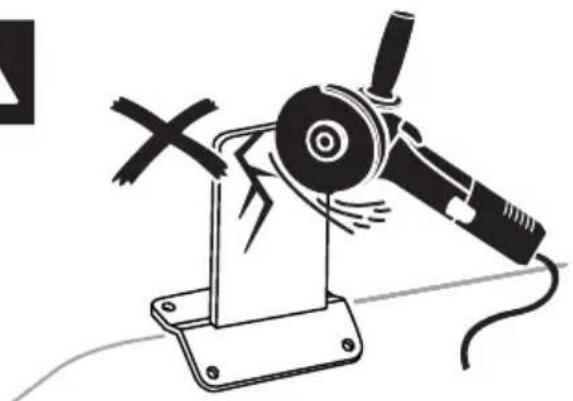

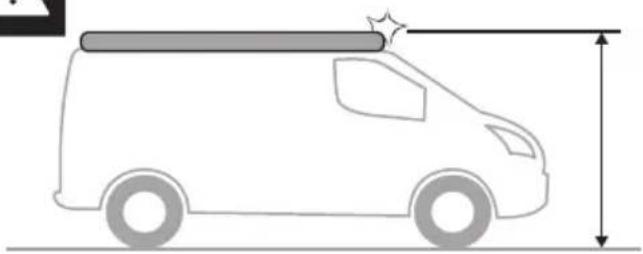

1 WARNINGS & INFO

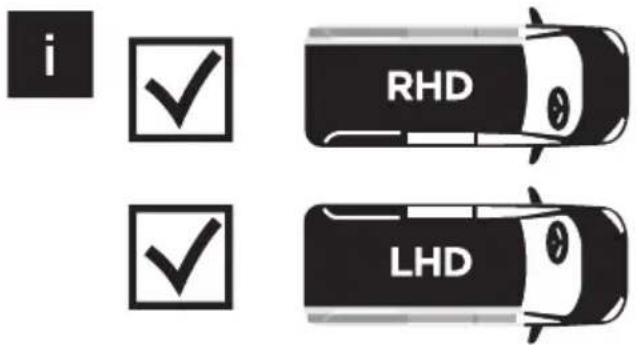

2 FITGUIDE

BRAND MODEL	YEAR ADAPTER AWNING
Volkswagen	Transporter T5 L1H1 LHD	2003-2015	301986	Thule 4200 - 2.60 m
	Transporter T5 L1H1 RHD 301968
	Transporter T5 L2H1 LHD 301988			Thule 4200 - 3.00 m
	Transporter T5 L2H1 RHD 301969
	Transporter T6 L1H1 LHD	2016-2019	301986	Thule 4200 - 2.60 m
	Transporter T6 L1H1 RHD 301968
	Transporter T6 L2H1 LHD 301988			Thule 4200 - 3.00 m
	Transporter T6 L2H1 RHD 301969
	Transporter T6.1 L1H1 LHD	2019-…	301986	Thule 4200 - 2.60 m
	Transporter T6.1 L1H1 RHD 301968
	Transporter T6.1 L2H1 LHD 301988			Thule 4200 - 3.00 m
	Transporter T6.1 L2H1 RHD 301969

X

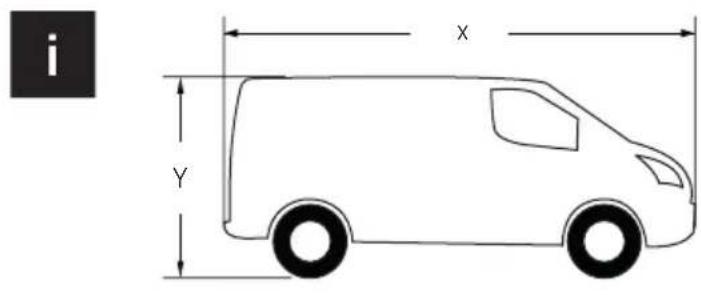

L1 4900 mm
L2	5300 mm

Y
H1	1990 mm	√
H2	2180 mm	√
H3	2480 mm	×

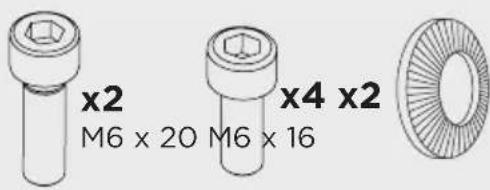

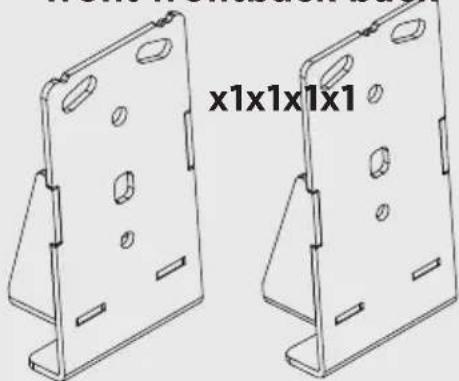

3 CONTENT

x6

M6 x 18
DIN 9021
A2

x6

M6 DIN 985 A2

x6

M6 x 16
DIN 965 - TX30
A2

x4

M6 x 16
DIN 912
A2

x4

M6 x 9 x 24 Blind rivet nut

x4

M6 SCHNORR A2

x2

M6 x 20
DIN 912
A2

x4

M6 x 20
DIN 603
A2

x6

M6 Nut cap

x4

4,2 x 16 mm
DIN 7504 - TX20
A2

PRIMER

x4

L1 LHD & RHD LHD & RHD2

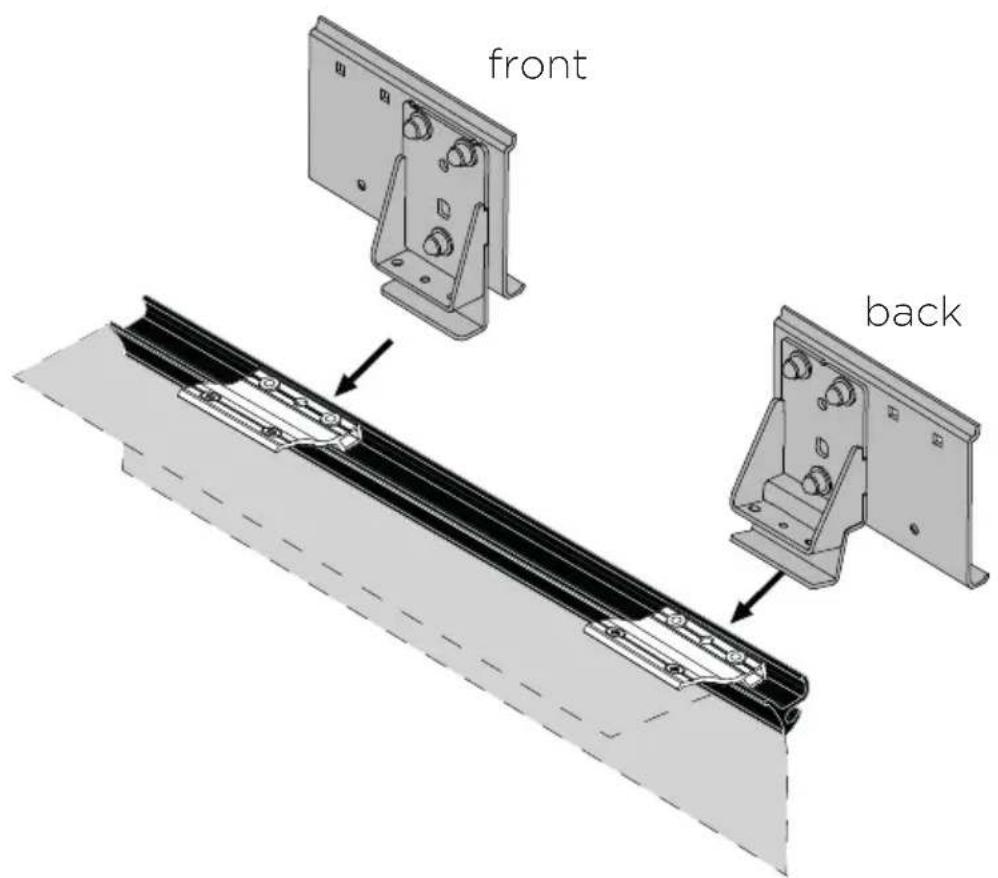

front frontback back

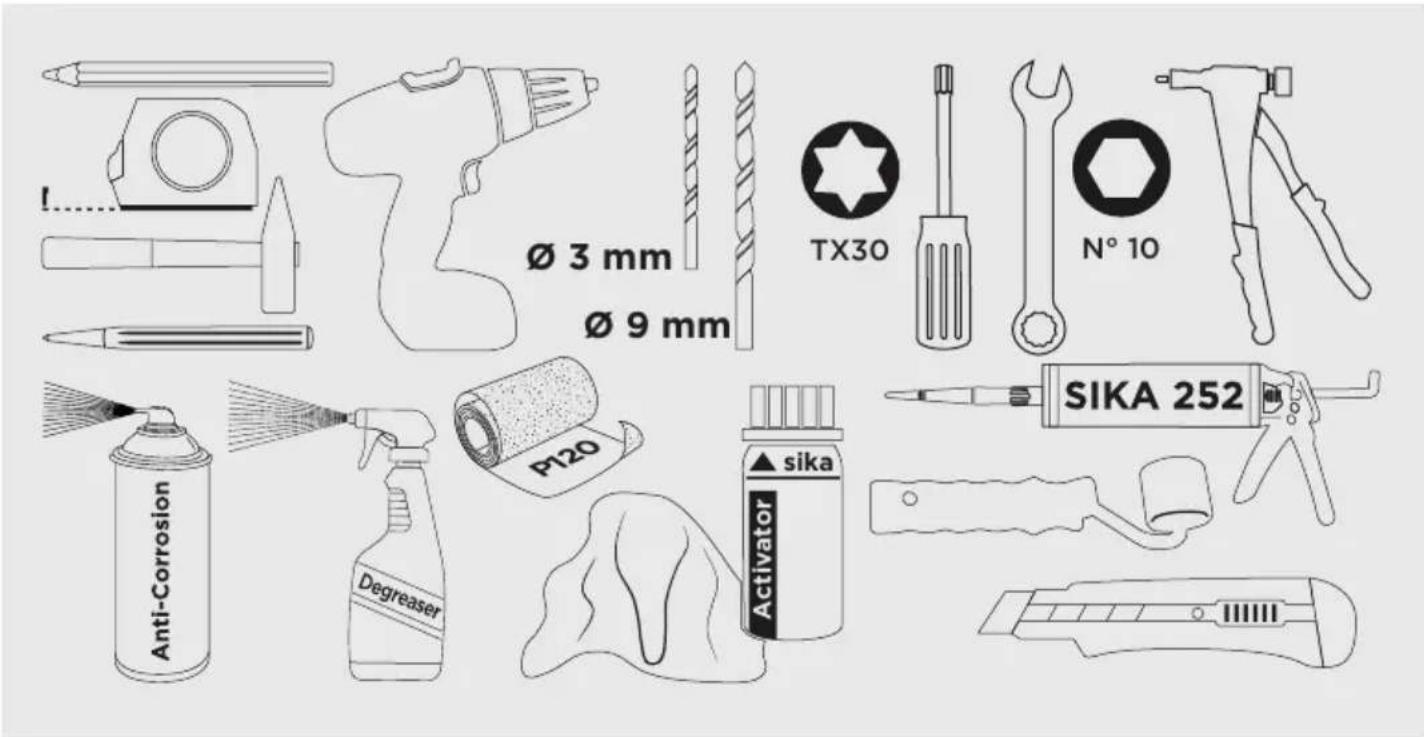

4 TOOLS

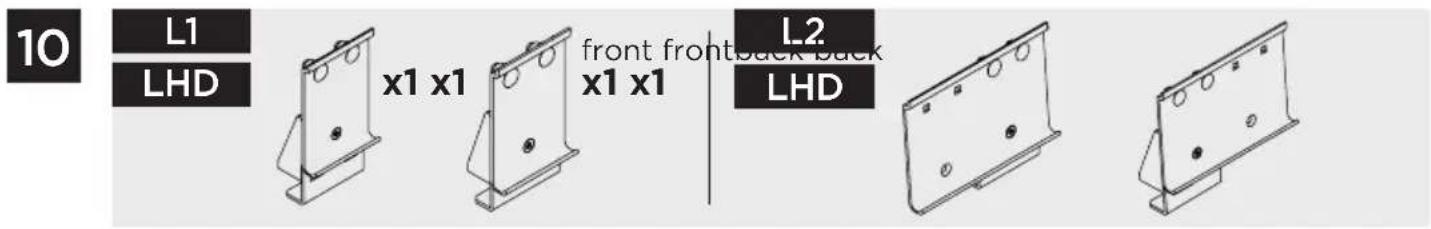

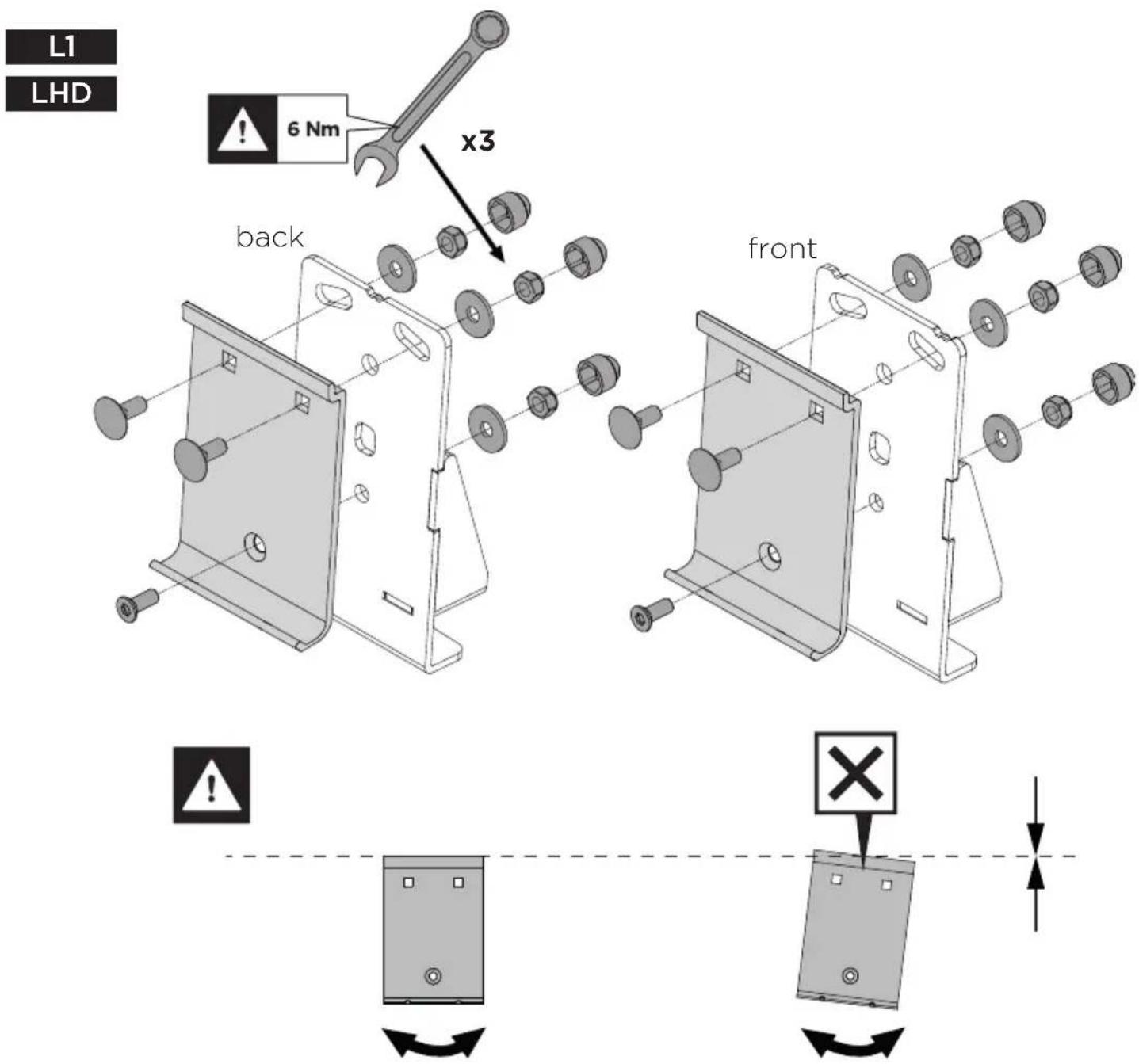

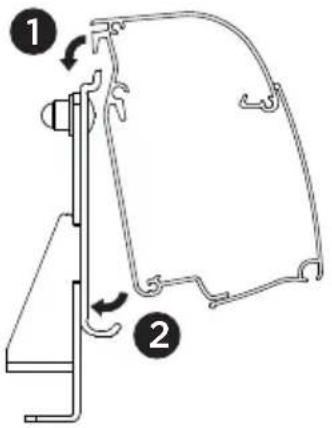

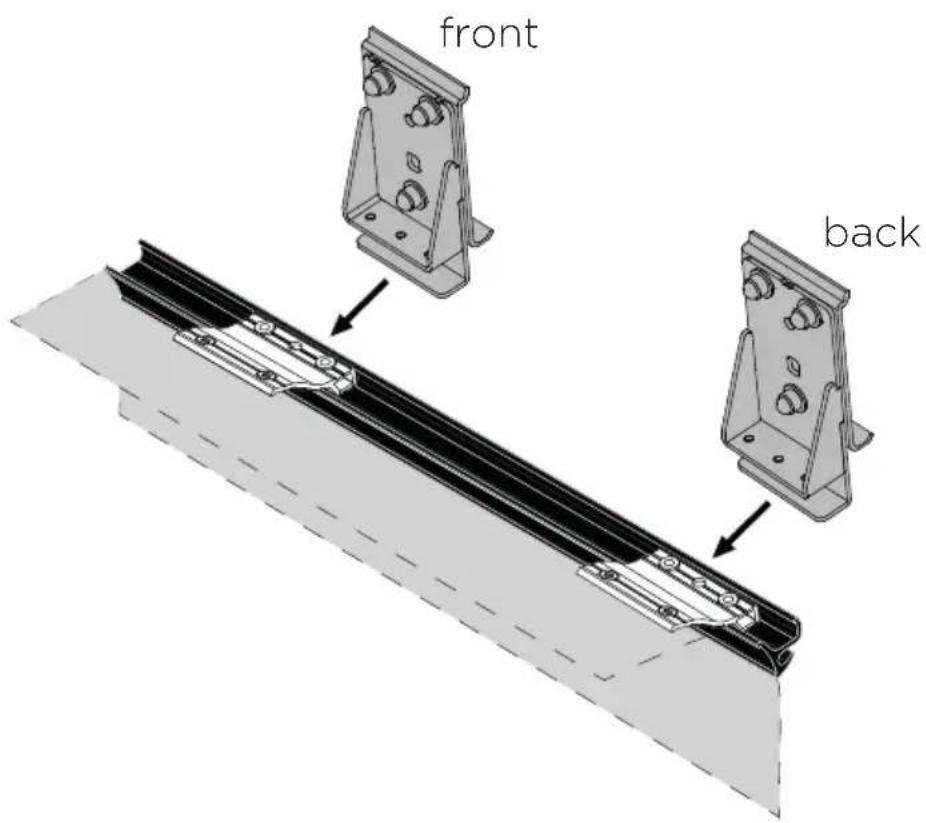

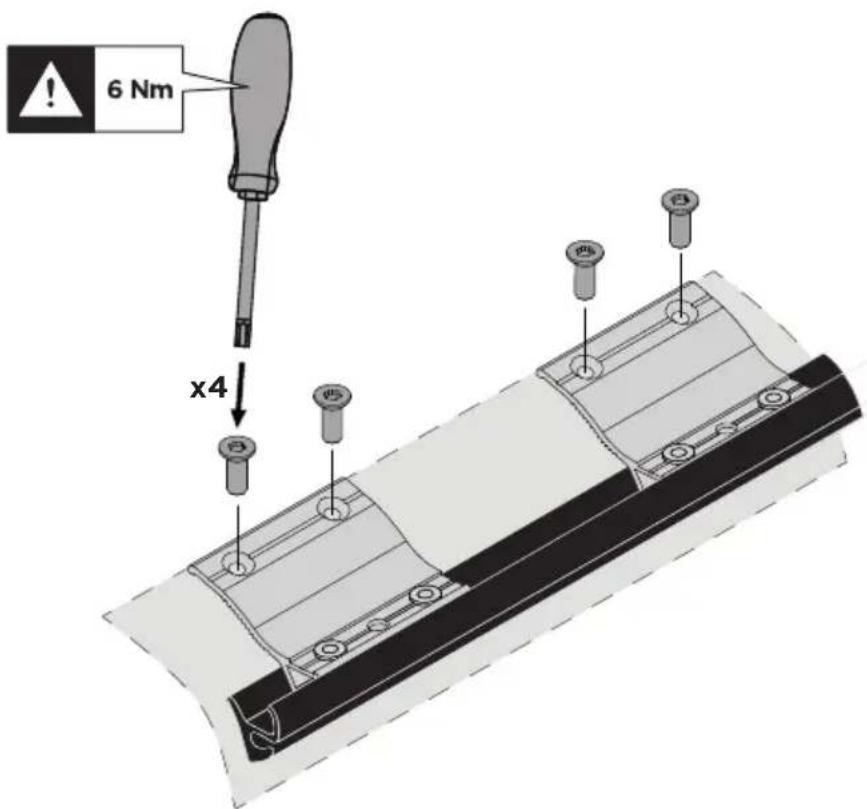

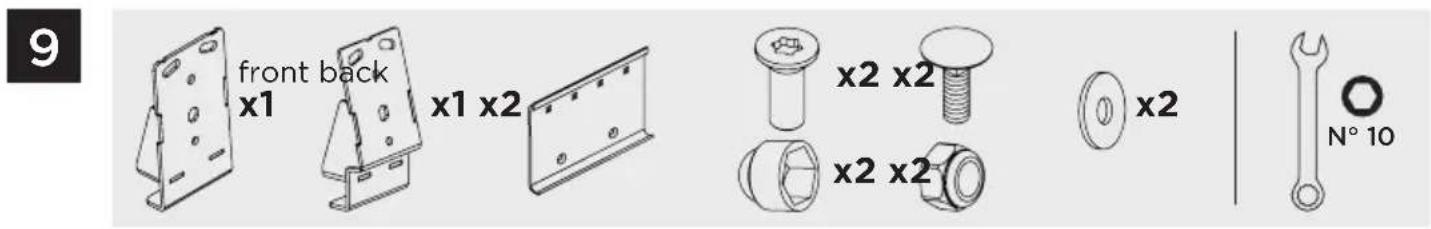

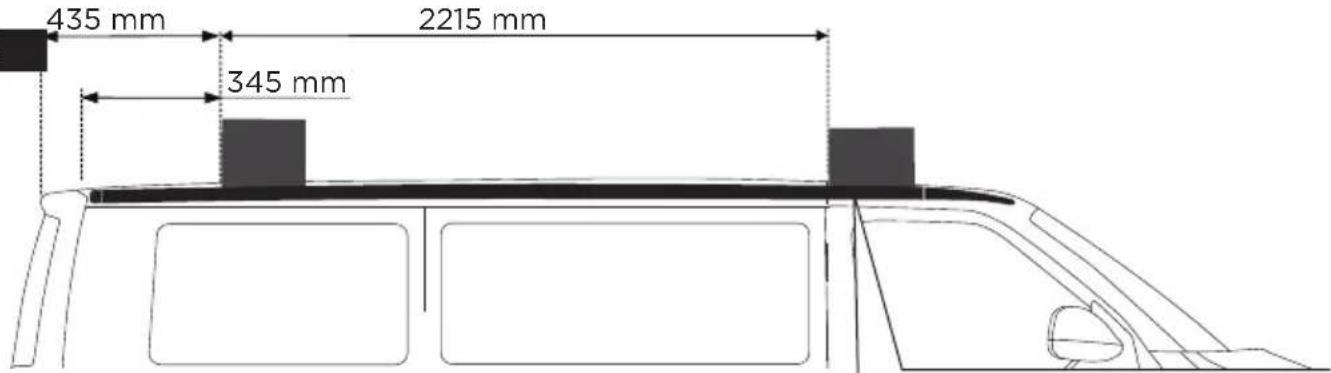

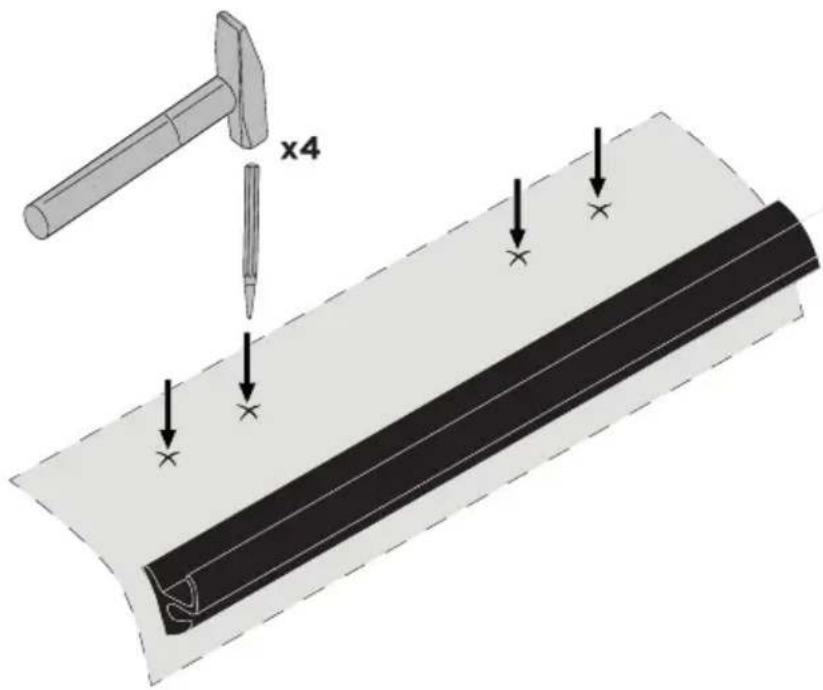

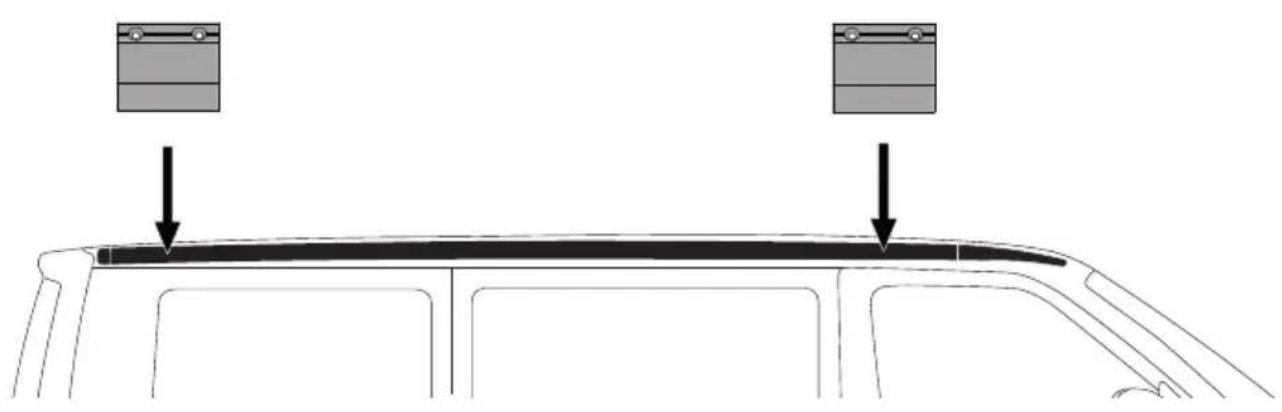

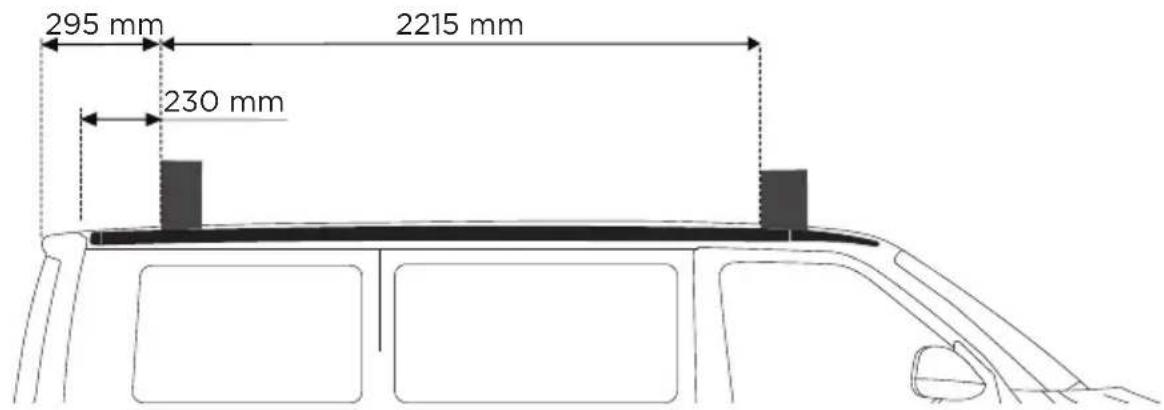

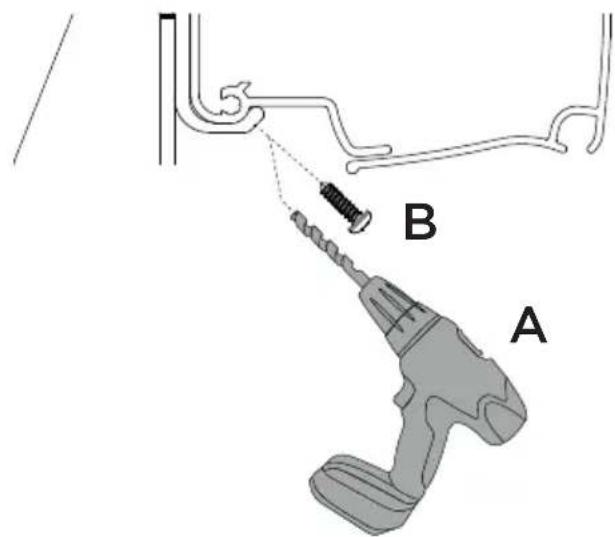

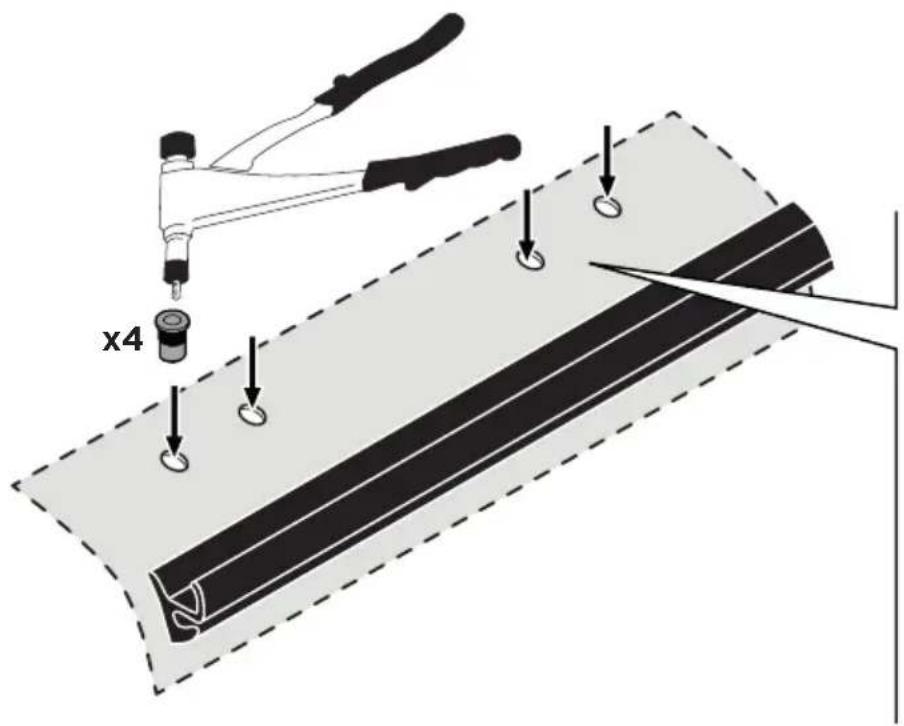

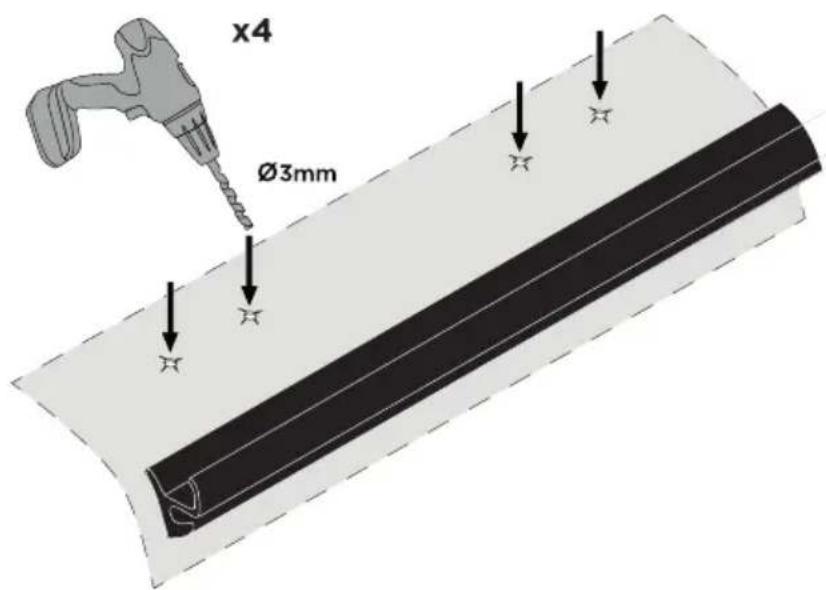

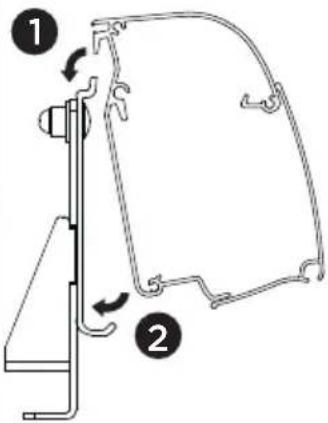

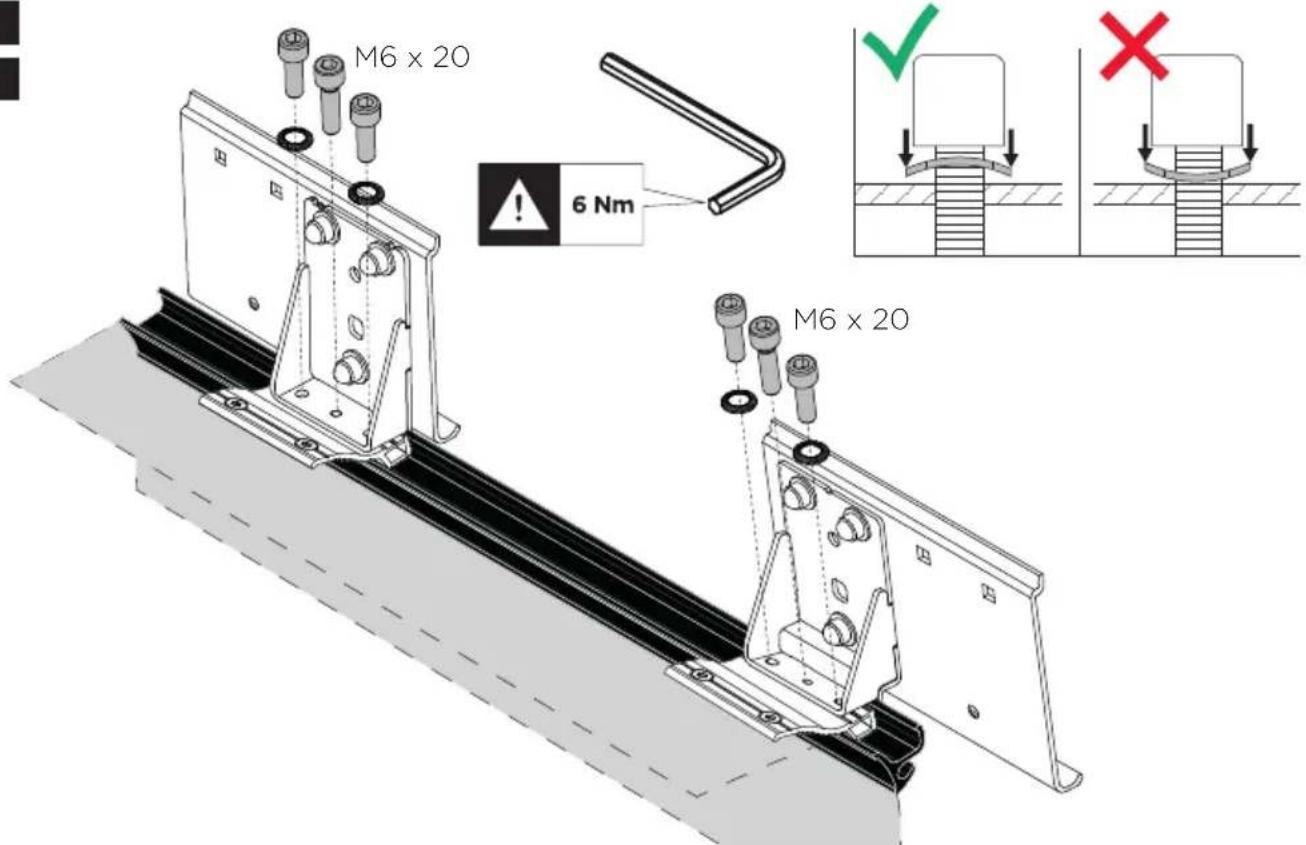

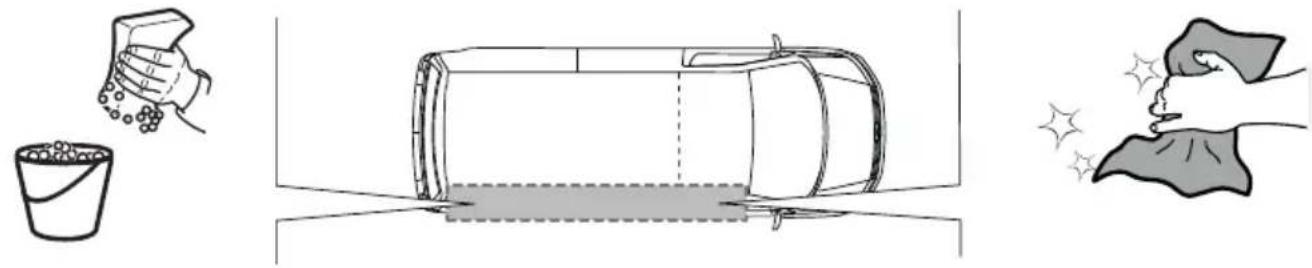

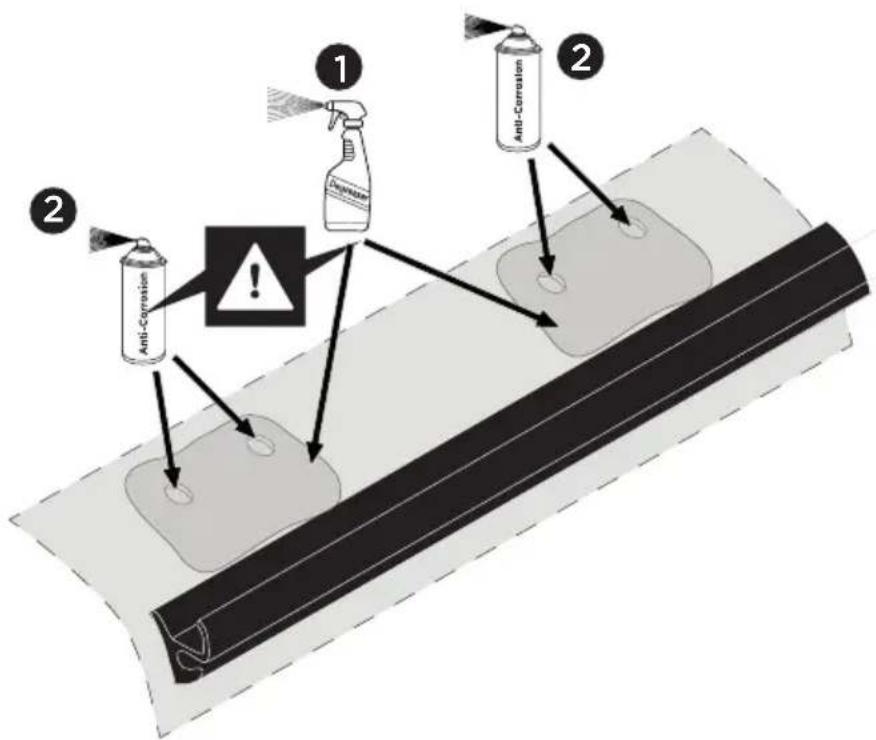

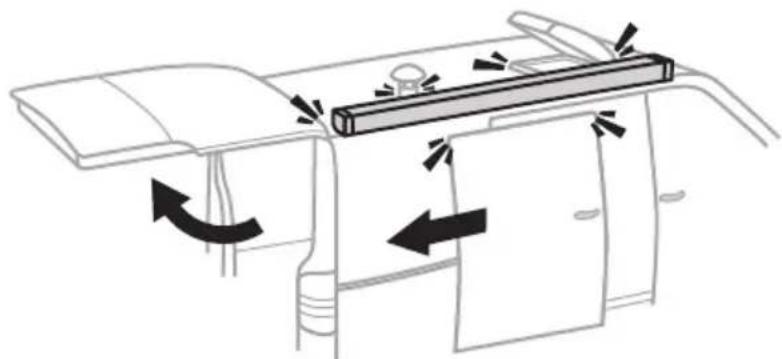

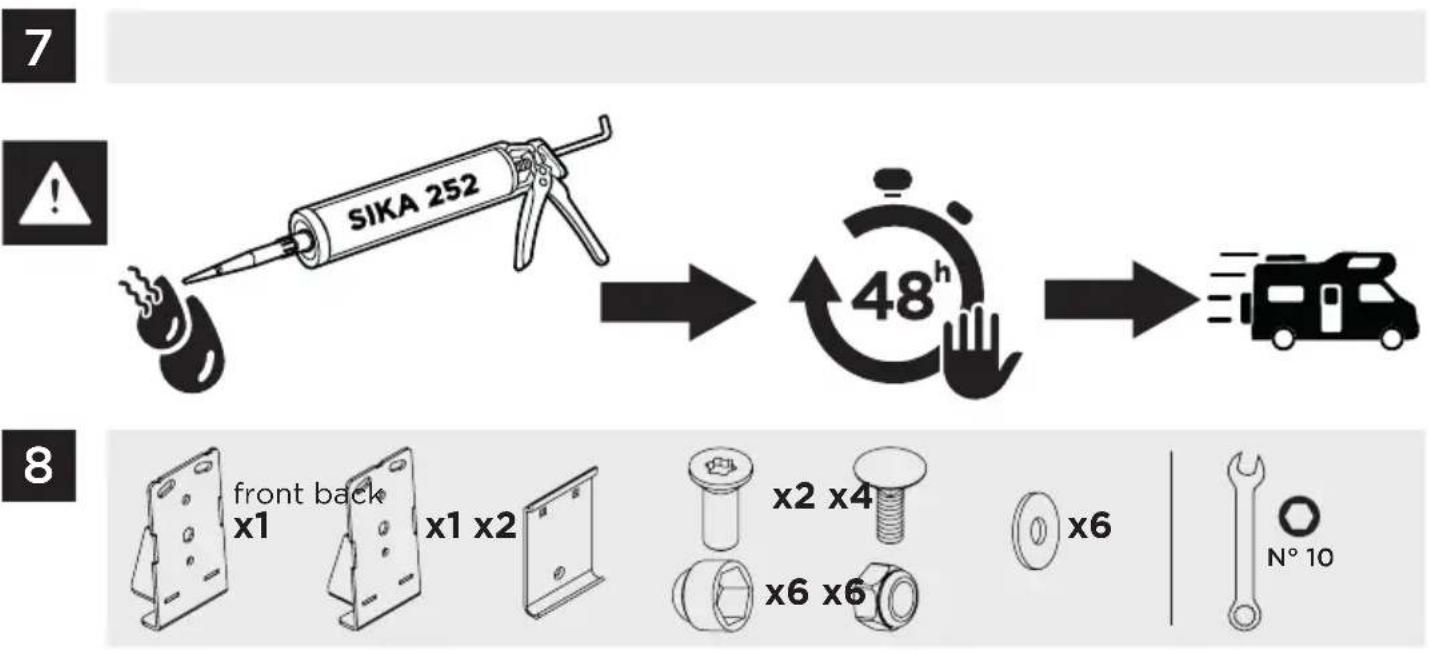

5 INSTALLATION

1

2

L1

L2

A

B

C

D

E

4
x4

5

A

B

A

B

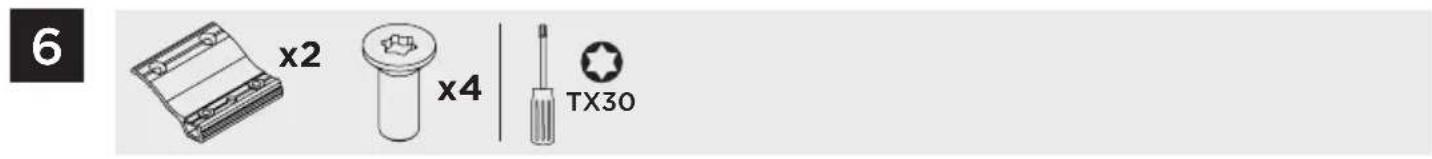

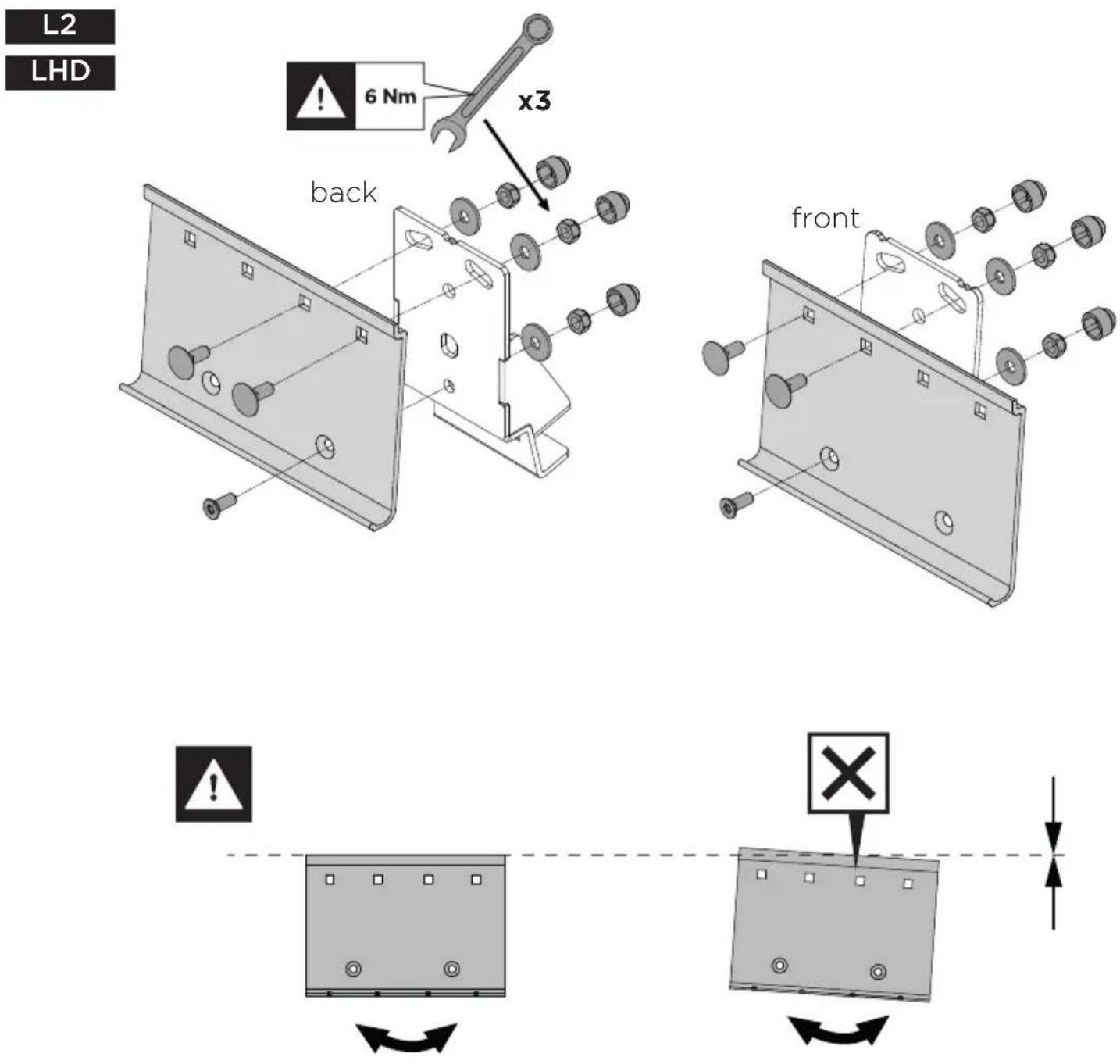

11

L1
LHD

L2
LHD

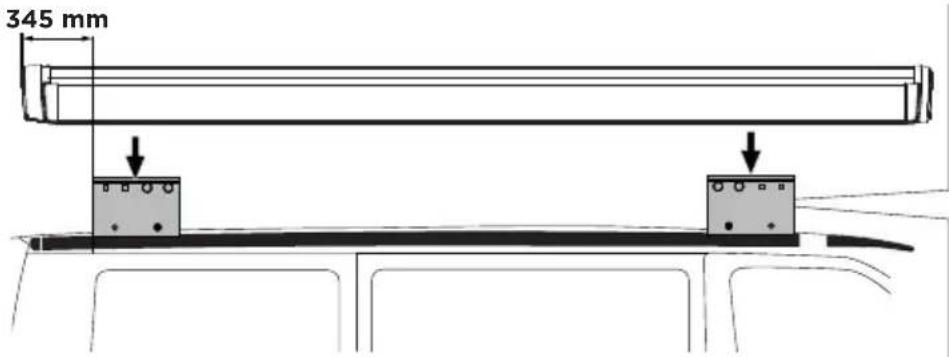

12
2,6 m / 3,00 m

L1
LHD

L2
LHD

13

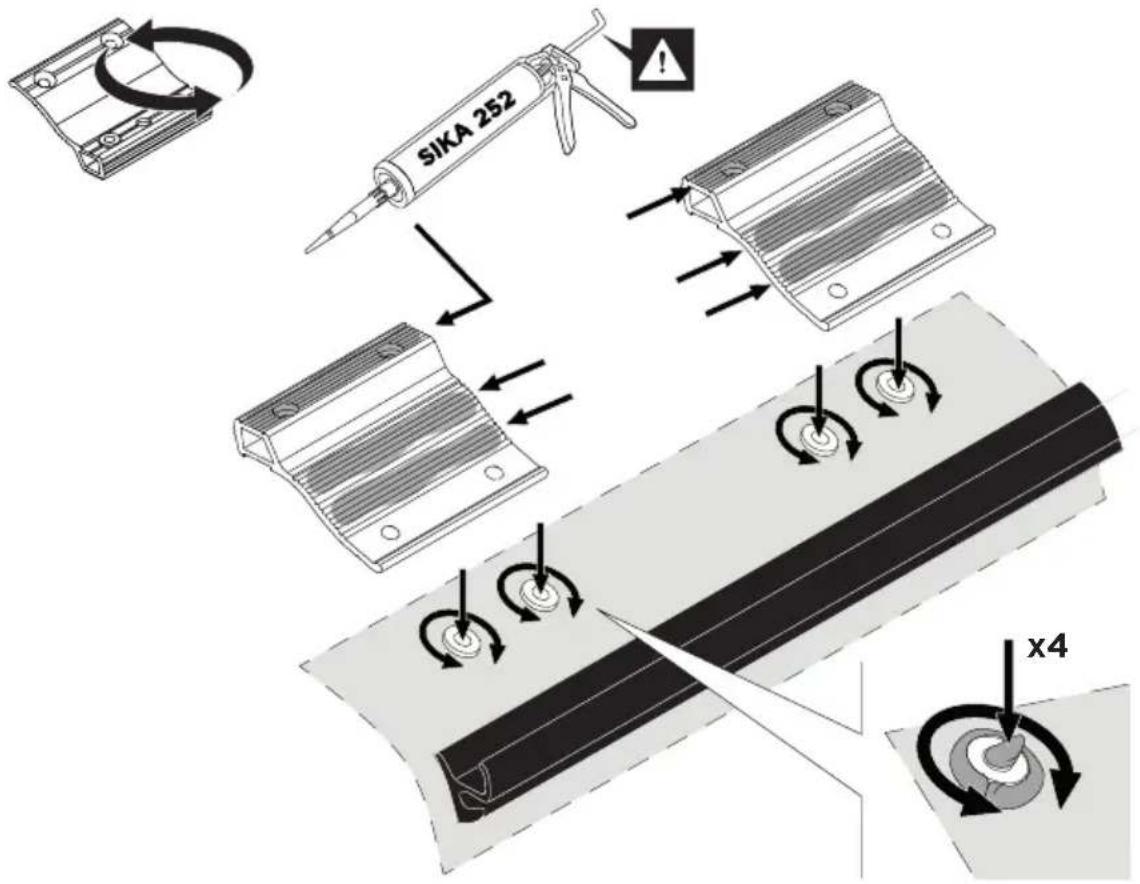

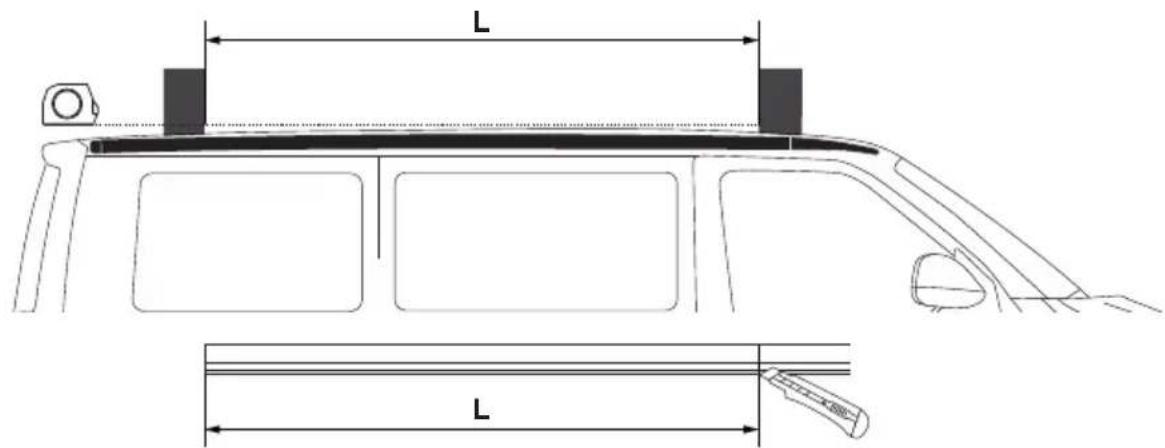

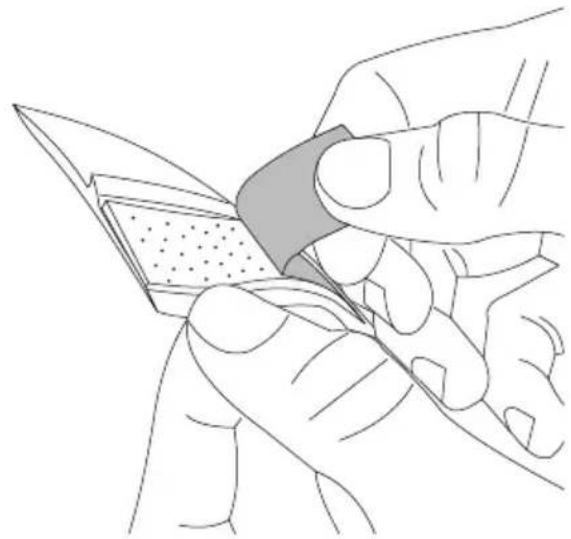

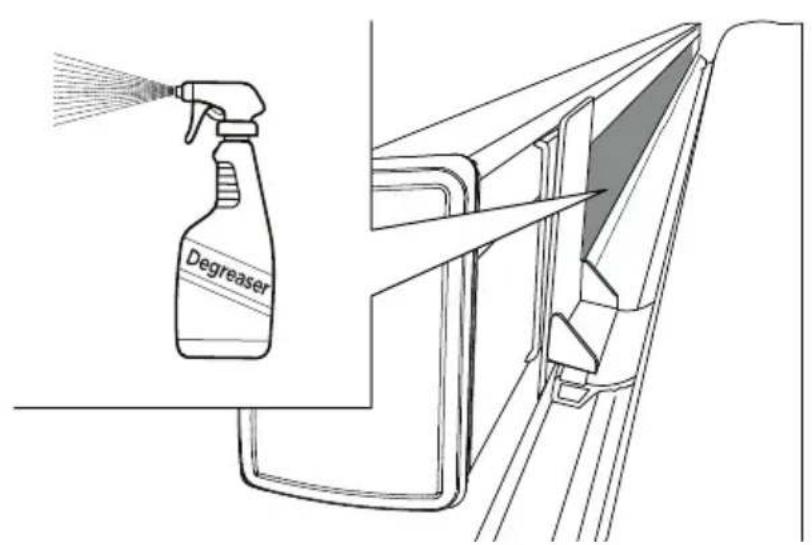

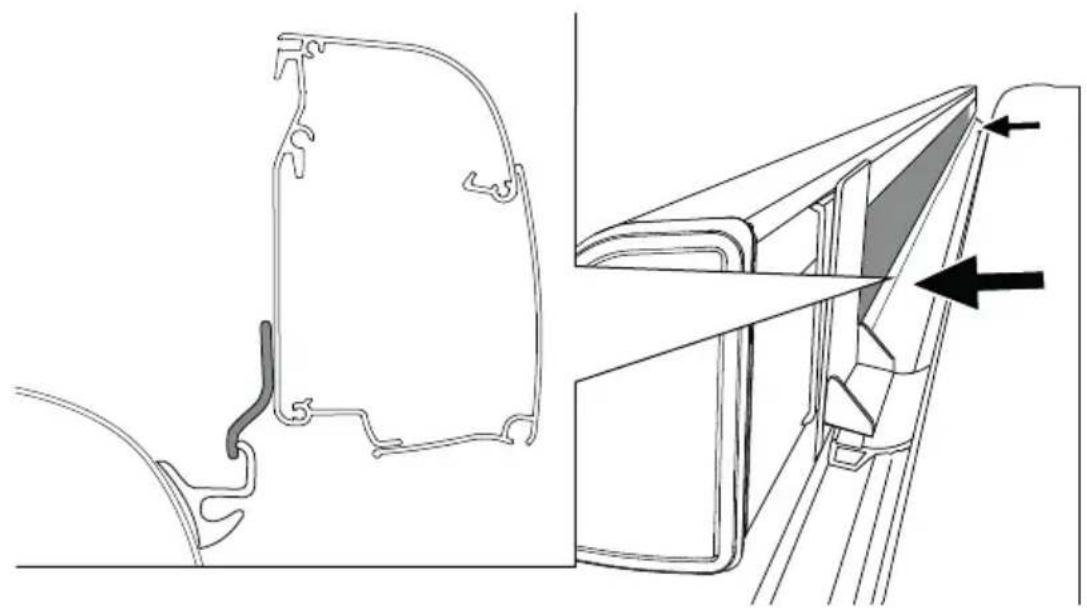

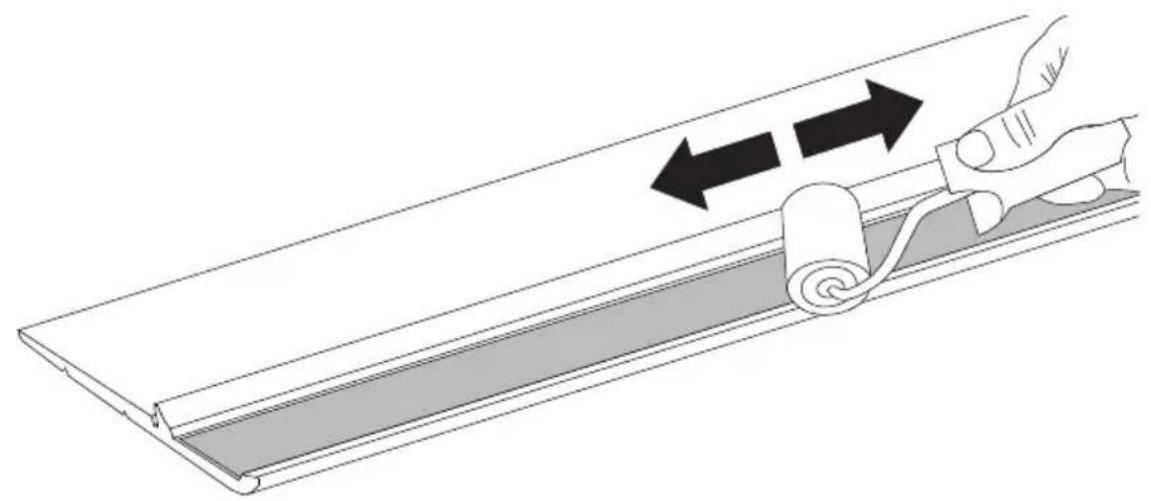

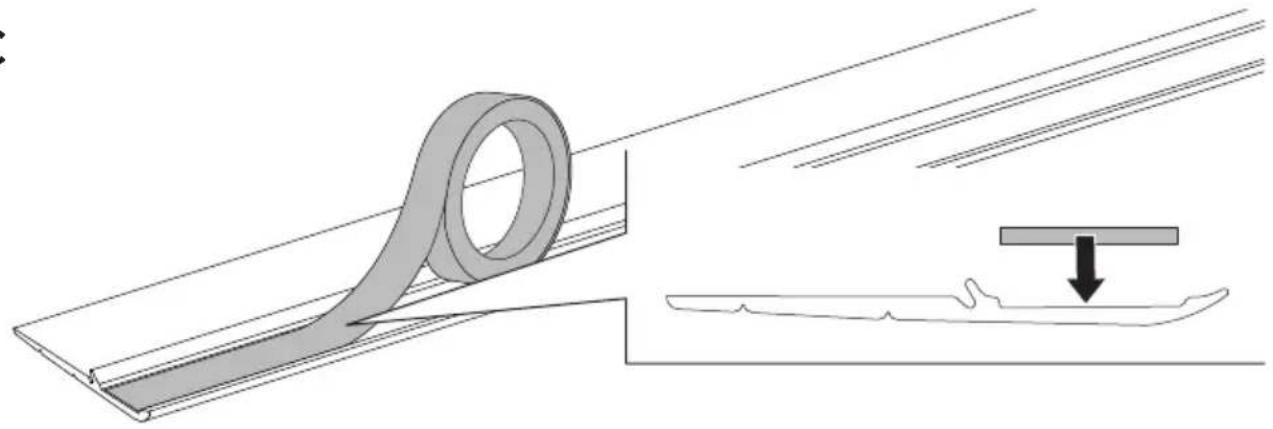

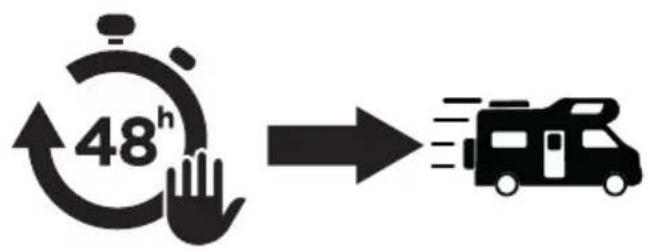

6 RAINGUTTER INSTALLATION

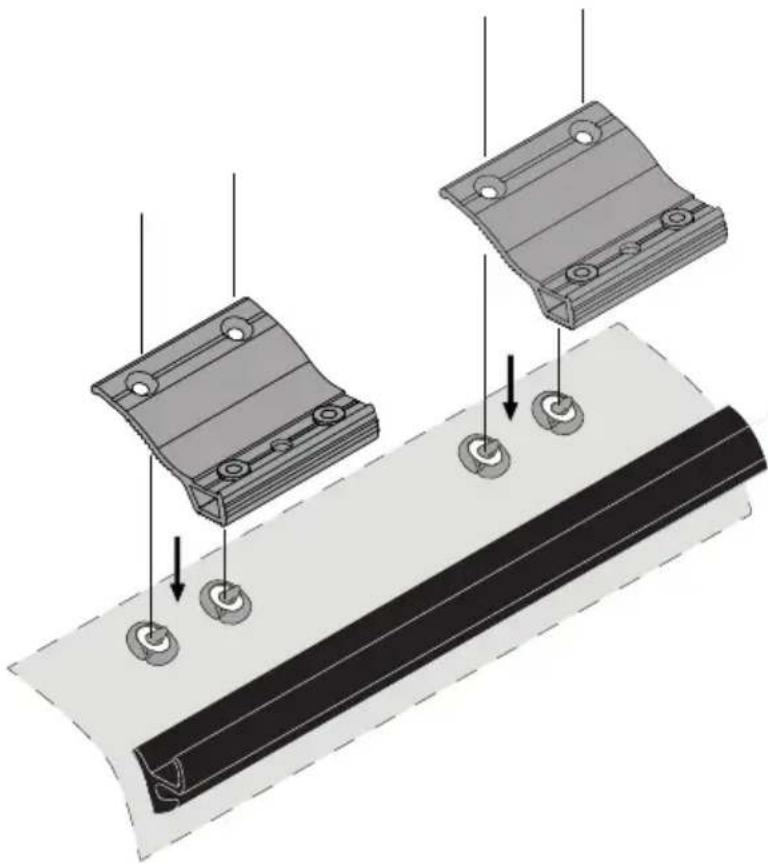

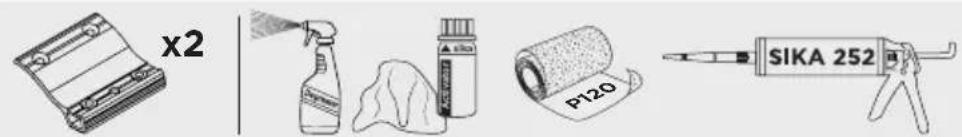

1

2

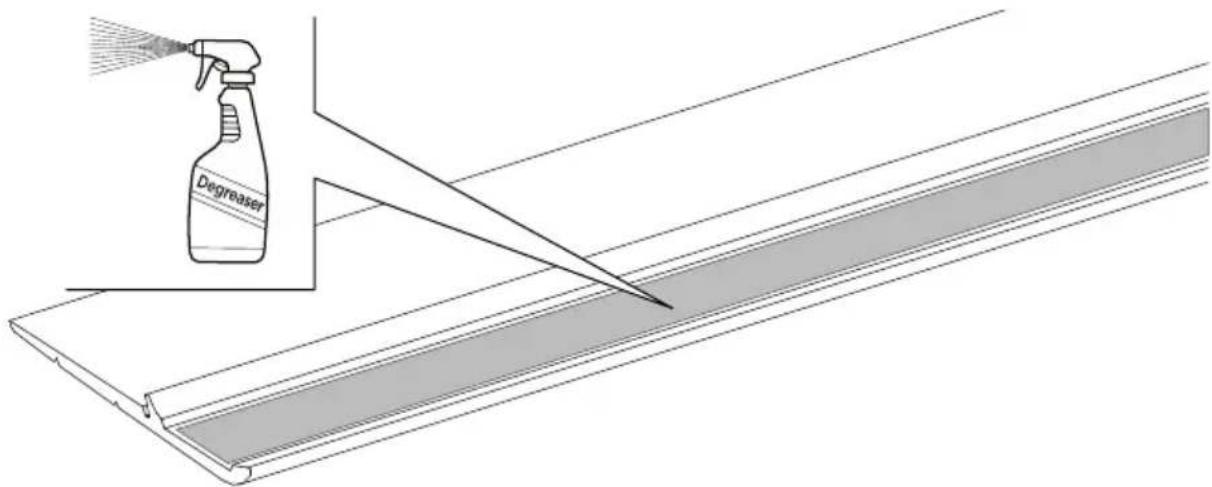

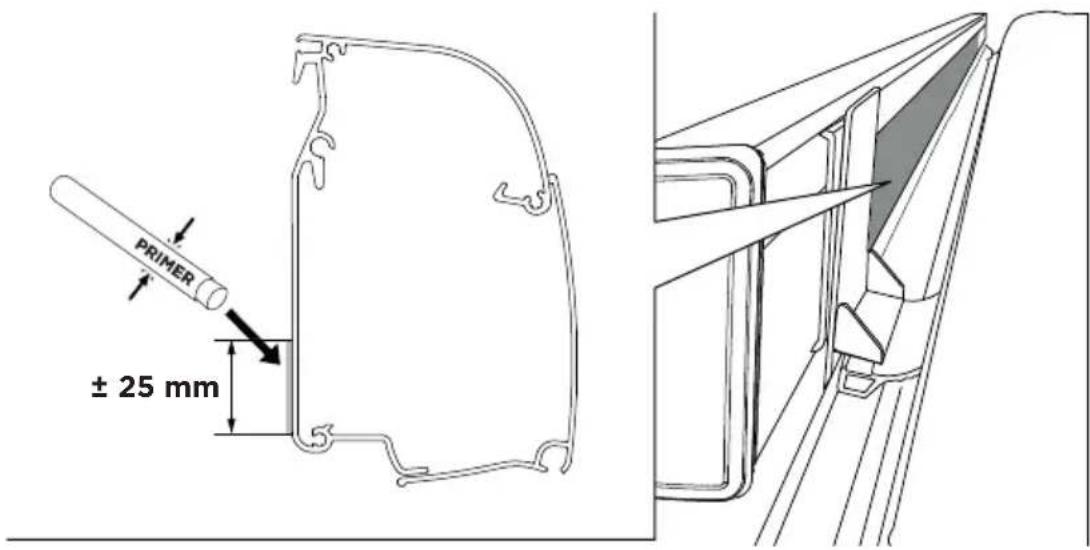

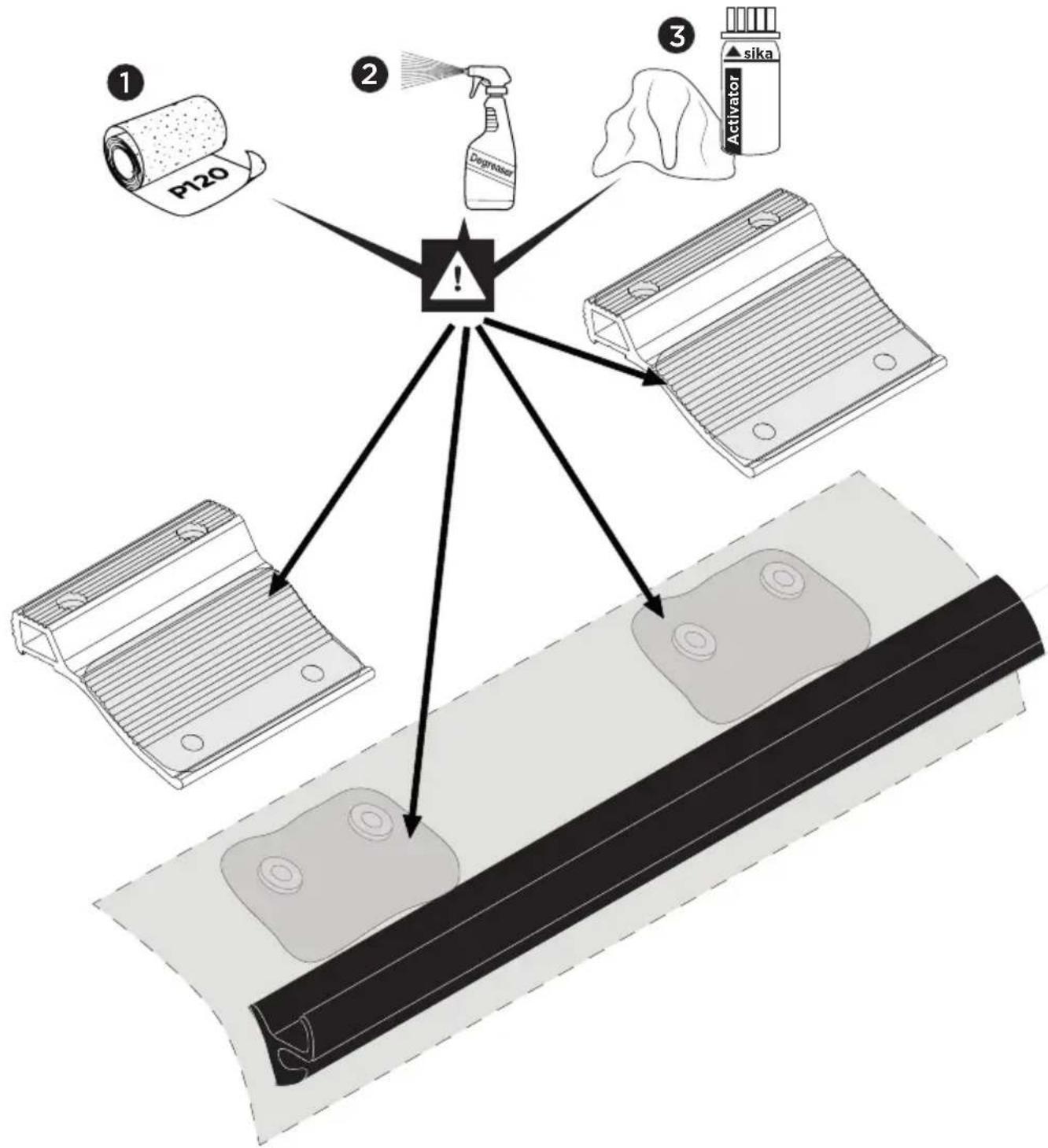

PRIMER

3M Primer 94

A

B

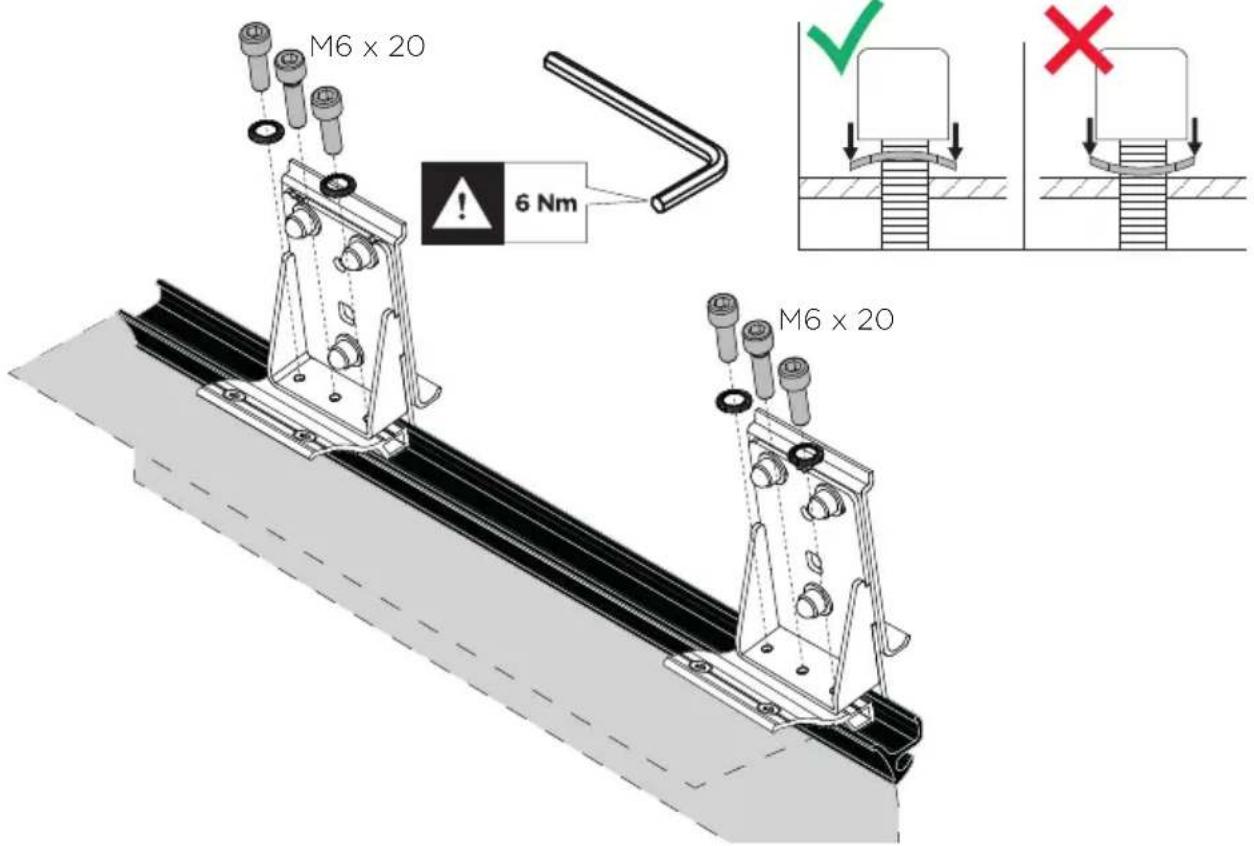

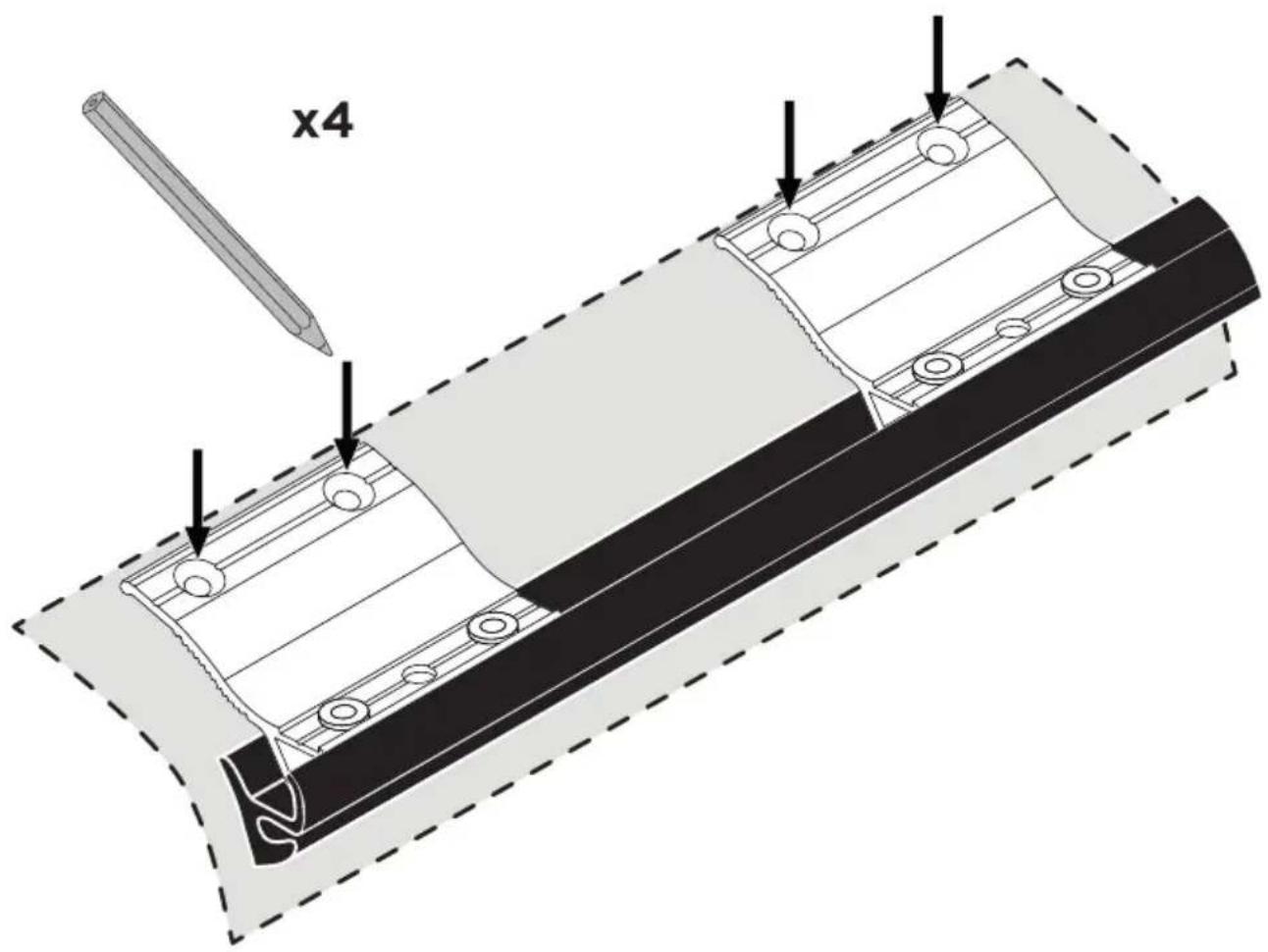

C

7

8
