Bassman 610 Neo - Enceinte acoustique FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique pour basse
Marque	Fender
Modèle	Bassman 610 Neo
Haut-parleurs	6 x 10 pouces
Tweeter	Tweeter à compression avec protection par lampe à incandescence
Impédance nominale	4 ohms
Puissance admissible (RMS)	800 W
Connectique d'entrée	Speakon® verrouillable et jack 1/4" parallèles
Connectique de sortie	Prise parallèle pour extension d'enceintes
Réglage du tweeter	Bouton Horn Level : positions OFF, -4 dB, FULL
Matériau du coffret	Contreplaqué de bouleau
Roulettes	Roulettes amovibles incluses
Poids	Environ 36 kg
Dimensions (H x L x P)	81 x 61 x 36 cm
Protection du tweeter	Lampe à incandescence remplaçable (réf. 051857)
Utilisation prévue	Amplification de basse électrique
Consignes de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, maintenance par personnel qualifié
Fabricant	Fender Musical Instruments Corporation, Corona, CA, USA
Normes	CE
Accessoires fournis	Lampe de rechange pour tweeter

FOIRE AUX QUESTIONS - Bassman 610 Neo FENDER

Comment connecter plusieurs enceintes en parallèle ?

Utilisez les embases parallèles (A) pour connecter en parallèle. Respectez l'impédance totale : par exemple, deux enceintes de 8 ohms donnent 4 ohms. Consultez le guide d'impédance dans la notice.

Comment remplacer la lampe de protection du tweeter ?

Retirez les 8 vis du panneau d'entrée, puis ôtez le panneau. Utilisez un petit tournevis plat pour retirer la lampe grillée. Insérez une lampe neuve (réf. 051857) et remontez le panneau.

Que faire si le tweeter ne fonctionne plus ?

Vérifiez d'abord la lampe de protection : si elle est grillée, remplacez-la. Si le problème persiste, contactez un service qualifié pour la réparation.

Puis-je utiliser l'enceinte avec un amplificateur pour guitare ?

Oui, mais assurez-vous que l'impédance totale de charge est égale ou supérieure à l'impédance minimale de l'ampli. L'enceinte est conçue pour basse, mais convient aussi pour guitare. Adaptez la puissance pour éviter d'endommager les haut-parleurs.

Comment régler le niveau du tweeter ?

Utilisez le bouton Horn Level : tournez à fond dans le sens antihoraire pour OFF (désactivé), à -4 dB pour une atténuation, ou à fond dans le sens horaire pour FULL. En usage normal, réglez au centre (environ -6 dB).

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 4 ohms. Vérifiez l'étiquette au dos de l'enceinte. Pour plusieurs enceintes, l'impédance totale en parallèle se calcule : par exemple, deux enceintes de 4 ohms donnent 2 ohms.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques, d'alcool ou d'eau. Évitez de toucher les haut-parleurs.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez des câbles d'enceinte non blindés d'au moins 1,5 mm² de section. Les câbles blindés pour instruments réduisent la puissance et peuvent chauffer.

L'enceinte est-elle équipée de roulettes ?

Oui, des roulettes amovibles sont fournies. Pour améliorer la réponse dans les graves, retirez-les afin de coupler l'enceinte directement au sol.

Où trouver les spécifications techniques complètes ?

Consultez le site web de Fender à l'adresse www.fender.com, dans la section support ou assistance consommateur.

MODE D'EMPLOI Bassman 610 Neo FENDER

Consignes de Sécurité Importantes

Ce symbole avertit l'utilisateur de la présence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de lire toute la documentation jointe au produit pour garantir une sécurité de fonctionnement.

Δ Veuillez lire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les avertissements.

Δ MISE EN GARDE : Pour éviter tout dommage à l'appareil, tout incendie, ou électrocution, ne l'exposez jamais a l'humidité ou à la pluie.

Δ Il est conseillé d'entreposer cet appareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou tout équipement produisant de la chaleur.

Δ Cet appareil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant.

Δ Ne placez aucun récipient rempli de liquide sur le produit.

△ ATTENTION : Aucune maintenance ne doit être effectuée sur les pièces internes. Les réparations et la maintenance doivent être exécutées uniquement par un personnel qualifié.

Δ Les niveaux sonores élevés émis par les amplificateurs et haut-parleurs Fender® peuvent entraîner des lésions auditives durables. Faites attention lorsque vous réglez le volume lors de l'utilisation de ces équipements.

Consignes de Sécurité Importantes

Cette nouvelle enceinte vous offre le célèbre son Fender et la qualité qui ont fait de Fender le Leader mondial qu'il est devenu.

Merci d'avoir choisi Fender®—Son, Tradition et Innovation—depuis 1946!

Mise en œuvre et utilisation

INFORMATIONS IMPORTANTES

• Vous trouverez les tableaux de caractéristiques techniques de votre enceinte Fender basse dans la page d'assistance aux consommateurs Support du site Internet de Fender : www.fender.com.
• Utilisez de préférence l'entrée Speakon® de l'enceinte pour bénéficier de sa fonction de verrouillage et de ses performances supérieures.
• Veillez à ne jamais connecter plus d'un amplificateur à une même enceinte, même si vous disposez de plusieurs entrées. Les autres entrées permettent la connexion d'autres enceintes (voir Connexion en parallèle) ou offrent divers formats de connexion, comme avec l'embase Speakon®.
• Veillez à ne jamais connecter des enceintes dont l'impédance totale de charge est inférieure à l'impédance minimum de l'amplificateur (voir Guide d'impédance ci-dessous).
• Veillez à ne jamais utiliser des enceintes dont la puissance admissible est inférieure à la puissance de sortie de l'amplificateur.
• Utilisez uniquement des câbles d'enceintes non blindés d'au moins 1 mm ^2 (1,5 mm ^2 , par exemple). Les câbles blindés pour instruments limitent la puissance fournie aux enceintes et peuvent chauffer.
• Il est conseillé de retirer les roulettes de vos enceintes basse : vous étendrez votre réponse dans le bas du spectre en couplant l'enceinte au sol.

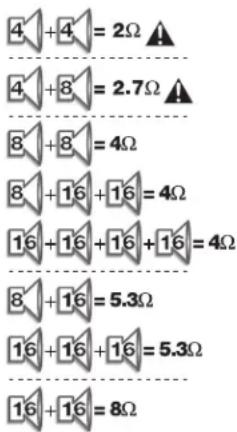

GUIDE D'IMPÉDANCE

Comparez l'impédance de sortie de l'amplificateur avec l'impédance totale de vos enceintes pour déterminer si les enceintes sont adaptées à l'amplificateur. REMARQUE : Toutes les enceintes basse Fender® (et la plupart des autres marques) sont câblées en parallèle (et non en série).

Le tableau de droite vous donne l'impédance totale de diverses combinaisons d'enceintes connectées en parallèle. Dans l'idéal, vous devriez connecter votre amplificateur à une impédance de charge égale à l'impédance minimale de votre amplificateur. L'utilisation d'enceintes dont l'impédance totale est inférieure à l'impédance minimale de l'amplificateur peut causer une surchauffe sévère de l'amplificateur et peut l'endommager. À l'inverse, si vous utilisez l'amplificateur avec des enceintes dont l'impédance totale est supérieure à l'impédance minimale de l'ampli, vous réduisez la capacité de puissance de sortie maximale de l'amplificateur.

Notez également que l'utilisation de diverses enceintes d'impédances individuelles peut donner la même impédance totale finale. Si l'impédance de toutes les enceintes est identique, chaque enceinte reçoit la même puissance de l'amplificateur. Ceci dit, si les impédances ne sont pas les mêmes, les enceintes avec l'impédance la plus faible reçoivent le plus de puissance. Par exemple, si vous associez une enceinte de 4 Ω avec une enceinte de 8 Ω, l'enceinte de 4 Ω reçoit une puissance deux fois supérieure à celle de l'enceinte de 8 Ω ! Prenez ce phénomène en considération lorsque vous calculez la puissance admissible de vos enceintes lorsque vous les groupez.

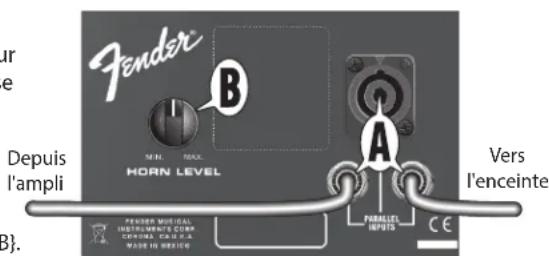

CONNEXION EN PARALLÈLE DES ENCEINTES

Vous pouvez connecter plusieurs enceintes basse Fender à une sortie de l'amplificateur comme indiqué (voir le Guide d'impédance ci-dessus). Utilisez n'importe quelle embase {A} comme entrée et n'importe quelle autre comme sortie vers l'enceinte suivante.

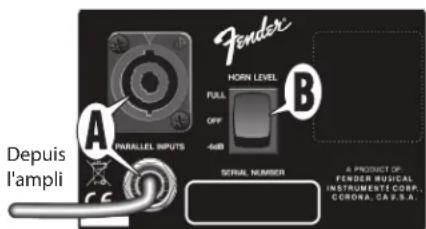

TWEETER À COMPRESSION

Réglez le niveau du Tweeter à compression avec le bouton/interrupteur Horn Level {B}. En utilisation normale, réglez au centre (-6 dB). Notez que la distorsion générée par l'amplificateur est mise en évidence par la réponse haute fréquence du Tweeter.

ENCEINTES DE LA SÉRIE NEO/PRO : Le Tweeter est protégé contre les surcharges par une lampe à incandescence. Si le Tweeter cesse de fonctionner, remplacez la lampe, comme un fusible. La lampe se situe sous le panneau d'entrée. Pour accéder à la lampe : Retirez les 8 vis du panneau d'entrée puis retirez le panneau. Utilisez un petit tourne vis à tête plate pour retirer la lampe ayant grillé. Une lampe de rechange se trouve à côté de la plaque du circuit (commandez-en une nouvelle P/N 051857). Après avoir inséré la nouvelle lampe, remettez le panneau d'entrée en place.
